BWE 16-9 14 - Elektrisk drill Flex - Gratis bruksanvisning og manual
Finn enhetens veiledning gratis BWE 16-9 14 Flex i PDF-format.
| Produkttype | Diamantbor (elektrisk drill) |
| Merke | Flex |
| Modell | BWE 16-9 14 |
| Strømforsyning | 220-240 V / 50-60 Hz |
| Inntatt effekt | 1600 W |
| Avgitt effekt | 950 W |
| Tomgangshastighet | 3500-9000 o/min |
| Verktøyfeste | M14 (hann-gjenger) |
| Maks. bor diameter | 14 mm (spennhylse) |
| Vanntilkobling | ½" med stengekran, maks. 6 bar |
| Vekt | 3,0 kg |
| Lydtrykknivå | 85 dB(A) |
| Lydeffektnivå | 93 dB(A) |
| Vibrasjon (steinskjæring) | 4,67 m/s² |
| Beskyttelsesklasse | II (dobbel isolasjon) |
| Sikkerhetsanordning | Innebygd PRCD-bryter |
| Tiltenkt bruk | Boring av hull i naturstein, betong og lignende materialer med vanntilførsel |
| Medfølgende tilbehør | Gaffelnøkkel 17, sprutbeskyttelse |
| Vedlikehold | Regelmessig rengjøring med tørr trykkluft; utskifting av kullbørster med originale deler |
| Reparasjoner | Utføres kun av godkjent serviceverksted |
Ofte stilte spørsmål - BWE 16-9 14 Flex
Brukerspørsmål om BWE 16-9 14 Flex
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Elektrisk drill i PDF-format gratis! Finn veiledningen din BWE 16-9 14 - Flex og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. BWE 16-9 14 av merket Flex.
BRUKSANVISNING BWE 16-9 14 Flex
Diamanthulsaven BWE 16-9 14 er beregnet til følgende
Kontrol før hver anvendelse:
- Sæt netstikket i stikkontakten.
Reservedele og tilbehør
Gør udtjente maskiner ubrugelige ved at fjerne netkablet.
Kun for EU-lande
Overensstemmelseserklæringen er vedlagt som bilag I i denne brugsanvisning.
Ansvarsudelukkelse
Symboler som brukes 77
For din egen sikkerhet 77
Støy og vibrasjon 79
Tekniske data 80
Et overblikk 81
Bruksanvisning 82
Vedlikehold og pleie 84
Utelukkelse av ansvar 84
Symboler som brukes
ADVARSEL!
Gjør oppmerksom på en umiddelbar truende fare. Det er kan oppstå livsfare eller fare for alvorlige skader dersom dette ikke blir fulgt.
FORSIKTIG!
Gjør oppmerksom på en situasjon som kan være farlig. Det kan oppstå skade på personer eller ting dersom dette ikke blir fulgt.
HENVISNING
Betyr tips og informasjoner om bruken.
Bruksveiledningen må leses igjennom for å unngå fare for skade!
Bruk øyevern!
Arbeid alltid med to hender!
For din egen sikkerhet
ADVARSEL!
Må leses igjennom og tas hensyn til ved bruk av elektroverktøy:
Dette elektroverktøyet er bygget etter teknikkens stand og anerkjente sikkerhets- tekniske regler. Det kan allikevel oppstå skade for liv og levnet for brukeren eller tredje personer eller også skade på ting under bruken av maskinen.
Elektroverktøyet må kun brukes
- til de arbeider den er beregnet for,
- når den er i sikkerhetsteknisk lytefri tilstand.
Feil på maskinen som har innflytelse på den tekniske sikkerheten må straks utbedres.
Forskriftsmessig bruk
Diamanthullskjæreren BWE 16-9 14 er ment
– for bruk i industri og håndverk,
– for å lage gjennomgående og blindhull i naturstein, betong og lignende materialer for hånd med diamanthullskjæreren ved bruk av vann,
– for bruk med verktøy som er spesifisert i denne bruksanvisningen. Den tillatte periferihastigheten og den maksimale verktøydiameteren må ikke overskrides.
Samlede sikkerhetsinstruksjoner for hullskjæring
ADVARSEL!
Les igjennom alle sikkerhetsveiledningene og anvisningene. Forsømmelser når det gjelder overholdelsen av sikkerhets-veiledningene, kan føre til elektrisk støt, brann og/eller alvorlige skader. Oppbevar alle sikkerhetsveiledningene for senere bruk.
■ Dette elektroverktøyet skal brukes som hullskjærer. Les alle sikkerhetshenvisninger, anvisninger, fremstillinger og data som følger med apparatet. Dersom de følgende anvisningene ikke følges, kan dette føre til elektrisk støt, brann og/eller alvorlige skader.
■ Dette elektroverktøyet er ikke egnet for sipping, sliping med sandpapir, arbeid med stålbørster, polering og kappesliping. Bruk som elektroverktøyet ikke er beregnet for, kan føre til farer og personskader.
■ Bruk ikke elektroverktøyet til en funksjon det ikke uttrykkelig er konstruert for og beregnet brukt til av produsenten. En slik ombygging kan føre til at du mister kontrollen og at det oppstår alvorlige personskader.
Ikke bruk innsatsverktøy som ikke er spesielt beregnet og fastsatt av produsenten for bruk med dette elektroverktøyet. Kun dersom tilbehøret kan bli festet fast til elektroverktøyet ditt, garanterer dette ingen sikker bruk..
■ Brukt verktøy må passe nøyaktig oppå opptaket til elektroverktøyet. Feilt dimensjonert verktøy kan ikke bli tilstrekkelig avskjermet eller kontrollert.
■ Slipeskiven, slipetallerken eller annet tilbehør må passe nøyaktig oppå slipespindelen på elektroverktøyet. Verktøytilbehør som ikke passer nøyaktig oppå slipespindelen, dreier seg ujevnt, vibrerer sterkt og kan føre til at du mister kontrollen.
■ Målene på festet til innsatsverktøyet må passe til målene på elektroverktøyets festemidler. Innsatsverktøy som ikke festes nøyaktig på elektroverktøyet, roterer uregelmessig, vibrerer svært sterkt og kan føre til at du mister kontrollen.
Ikke bruk skadet verktøy. Kontroller verktøyet før hver bruk for sprekker og rifter, slipetallerkenen må sjekkes for sprekker, slitespor eller sterk slitasje. Dersom elektroverktøyet eller verktøytilbehøret faller ned, må det kontrolleres om det har tatt skade, bruk i så fall et annet verktøy som ikke er skadet. Når du har kontrollert verktøyet og har satt det inn, må du og andre personer som befinner seg i nærheten holde dere på avstand utenfor området for det roterende verktøyet, og la maskinen først gå i ett minutt med høyeste turtall. Skadet verktøy brekker for det meste i løpet av denne testtiden.
■ Bruk personlig verneutstyr. Alt etter anvendelsen, må du bruke ansiktsvern, øyevern og vernebrille. Dersom det er nødvendig, må du bruke støvmaske, hørselsvern, vernehansker eller spesialforkle som beskytter deg mot små slipe- og materialpartikler. ∅ynene må beskyttes mot fremmedlegemer som kan bli slynget rundt ved forskjellige anvendelser. Støveller pustevernmaske skal filtrere det støvet som oppstår under bruken. Dersom du blir utsatt for sterk støy i lang tid, kan dette føre til tap av hørselen.
■ Pass på at andre personer blir holdt på sikker avstand fra arbeidsområdet. Enhver som kommer innenfor arbeidsområdet, må ha på seg personlig verneutstyr. Bruddstykker av arbeidsstykke eller brukne verktøy kan bli slynget rundt og kan forårsake skade også utenfor det direkte arbeidsområdet.
■ Hold maskinen kun i de isolerte håndtakene når du utfører arbeid hvor verktøyet kan treffe på gjemte strømledninger eller dens egen kabel. Kontakt med spenningsførende ledninger kan også sette maskindeler av metall under spenning og føre til elektrisk støt.
■ Hold strømledningen på avstand fra roterende innsatsverktøy. Dersom du mister kontrollen over apparatet, kan strømledningen bli kuttet eller henge seg fast, slik at hånden eller armen din trekkes inn i det roterende innsatsverktøyet.
■ Legg elektroverktøyet aldri fra deg før verktøyet er helt stoppet opp. Et verktøy som dreier seg kan komme i kontakt med arbeidsplaten og du kan dermed miste kontrollen over elektroverktøyet.
■ La ikke elektroverktøyet være i gang mens du bærer det. Klærne dine kan ved en tilfeldighet komme i kontakt med verktøy som dreier seg og henge fast i disse slik at verktøyet kan bore seg inn i kroppen din.
■ Rengjør regelmessig ventilasjons-sprekkene på elektroverktøyet.Motorviften trekker støv inn i kassen og dette kan føre til en sterk oppsamling av metallstøv, noe som igjen kan føre til elektrisk fare.
Ikke bruk elektroverktøyet i nærheten av brennbare materialer. Gnister kan antenne disse materialene.
Tilbakeslag og tilsvarende sikkerhetsveiledninger
Tilbakeslag er en plutselig reaksjon som følge av et verktøy som står fast eller som blokkerer, som f. eks. slipeskive, slipetallerken, stålbørste osv. Fastkjøring eller blokkering kan føre til en plutselig stopp av de roterende verktøyet. Dermed blir et ukontrollert elektroverktøy akselerert imot dreieretningen til innsatsverktøyet ved blokkeringsstedet.
Dersom f. eks. en spiveskive henger fast eller blokkerer i arbeidsstykket, kan kanten på spiveskiven som skjærer inn i arbeidsstykket bli hengende fast og dermed kan spiveskiven brekke ut eller forårsake et tilbakeslag. Sliveskiven beveger seg så enten imot personen som betjener den eller bort fra denne, alt etter dreieretningen på skiven ved blokkeringsstedet. Derved kan spiveskiven brekkes.
Et tilbakeslag er følgen av en feil eller ikke sakkyndig bruk av elektroverktøyet. Dette kan forhindres ved egnete forsiktighetstiltak som beskrevet under.
- Hold elektroverktøyet godt fast og hold kroppen og armene i en posisjon som kan fange opp tilbakeslagskraften. Bruk alltid det ekstra håndtaket, dersom dette finnes, for å ha mest mulig kontroll over tilbakeslagskraften eller reaksjonsmomentet når maskinen kjøres opp. Betjeningspersonalet kan ved egnete vernetiltak kontrollere tilbakeslags- og reaksjonskreftene.
■ Hendene må aldri komme i nærheten av verktøy som dreier seg.
Verktøyet kan ved et tilbakeslag bevege seg over hånden din.
■ Unngå at kroppen din kommer inn i det området hvor elektroverktøyet beveger seg ved et tilbakeslag.
Et tilbakeslag driver elektroverktøyet i den motsatte retning av bevegelsen til slipeskiven ved blokkeringsstedet.
Arbeid særlig forsiktig i områder ved hjørmer, skarpe kanter osv. Forhindre at innsatsverktøyet blir slått tilbake fra arbeidsstykket eller klemmes fast.
Det roterende verktøyet har lett for å klemme fast ved hjørner, skarpe kanten eller när det kastes tilbake. Dette forårsaker at du mister kontrollen eller at det oppstår et tilbakeslag.
Ikke bruk et sagblad med kjede eller tenner. Slikt verktøy forårsake ofte et tilbakeslag eller gjør at du mister kontrollen over elektroverktøyet.
SAKSSKADE!
Strømspenningen må stemme overens med angivelsene om spenning på typeskiltet.
Støy og vibrasjon
HENVISNING
Verdiene for det A-vurderte støynivået såsom de samlete svingningsverdiene finnes i tabellen "Tekniske data".
Støy- og vibrasjonsverdiene er målt i henhold til EN 62841.
ADVARSEL!
De angitte måleverdiene gjelder for nye maskiner. Under den daglige bruken forandres lyd- og svingningsverdiene.
HENVISNING
Det svingningsnivået som er angitt i denne anvisningen er målt i henhold til et målemetode som er normert etter EN 62841, og kan brukes for sammenligning av elektroverktøy.
Den egner seg også for en foreløpig vurdering av svingningsbelastningen.
Det angitte svingningsnivået representerer de hovedsakelige bruken av elektroverktøyet.
Dersom elektroverktøyet blir brukt for annen bruk med avvikende verktøy, eller det ikke foretas tilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan føre til en tydelig forhøying av svingningsbelastningen for hele arbeidstiden.
For en nøyaktig vurdering av svingningsbelastningen bør også tidene tas hensyn til hvor maskinen er slått av eller er i gang, men ikke blir
brukt. Denne kan tydelig redusere svingningsbelastningen over hele arbeidstiden.
Det bør fastlegges ekstra sikkerhetstiltak for vern av brukeren overfor svingninger, som f. eks. vedlikehold av elektroverktøy og arbeidsverktøy, oppvarming av hendene, organisasjon av arbeidsforløpet.
FORSIKTIG!
Ved lydtrykk på over 85 dB(A) må det brukes hørselsvern.
Tekniske data
| Produkttype BWE 16-9 14 | ||
| Produkt Diamanthullskjærer | ||
| Nettspenning V/Hz 220-240 / 50-60 | ||
| Beskyttelsesklasse | ☐ / II | |
| Effektopptak W 1600 | ||
| Avgitt effekt W 950 | ||
| Tomgangsturtall o/min 3500-9000 | ||
| Nominell tomgangsturtall o/min 10400 | ||
| Verktøyopptak | ∅ | M14 |
| Diameter på klemkrage | mm | 43 |
| Diamanthullskjærer ∅ | mm | max. 14 |
| Vanntilkobling | 12 " (for selvlukkende hurtigko-pling), max. 6 bar | |
| Vekt i henhold hold "FLEX-prosedyre 01" (uten kabel) | kg | 3,0 |
| A-vektet støynivå ifølge EN 62841 (se „Støy og vibrasjon“): | ||
| Lydtrykknivå L_pA | dB(A) | 85 |
| Lydeffektnivå L_WA | dB(A) | 93 |
| Usikkerhet K | db 3,0 | |
| Total vibrasjonsverdi i henhold til EN 62841 (se „Støy og vibrasjon“): | ||
| Utslippsverdi a_h ved skjæring av naturstein | m/s ^2 | 4,67 |
| Usikkerhet K | m/s ^2 | 1,5 |

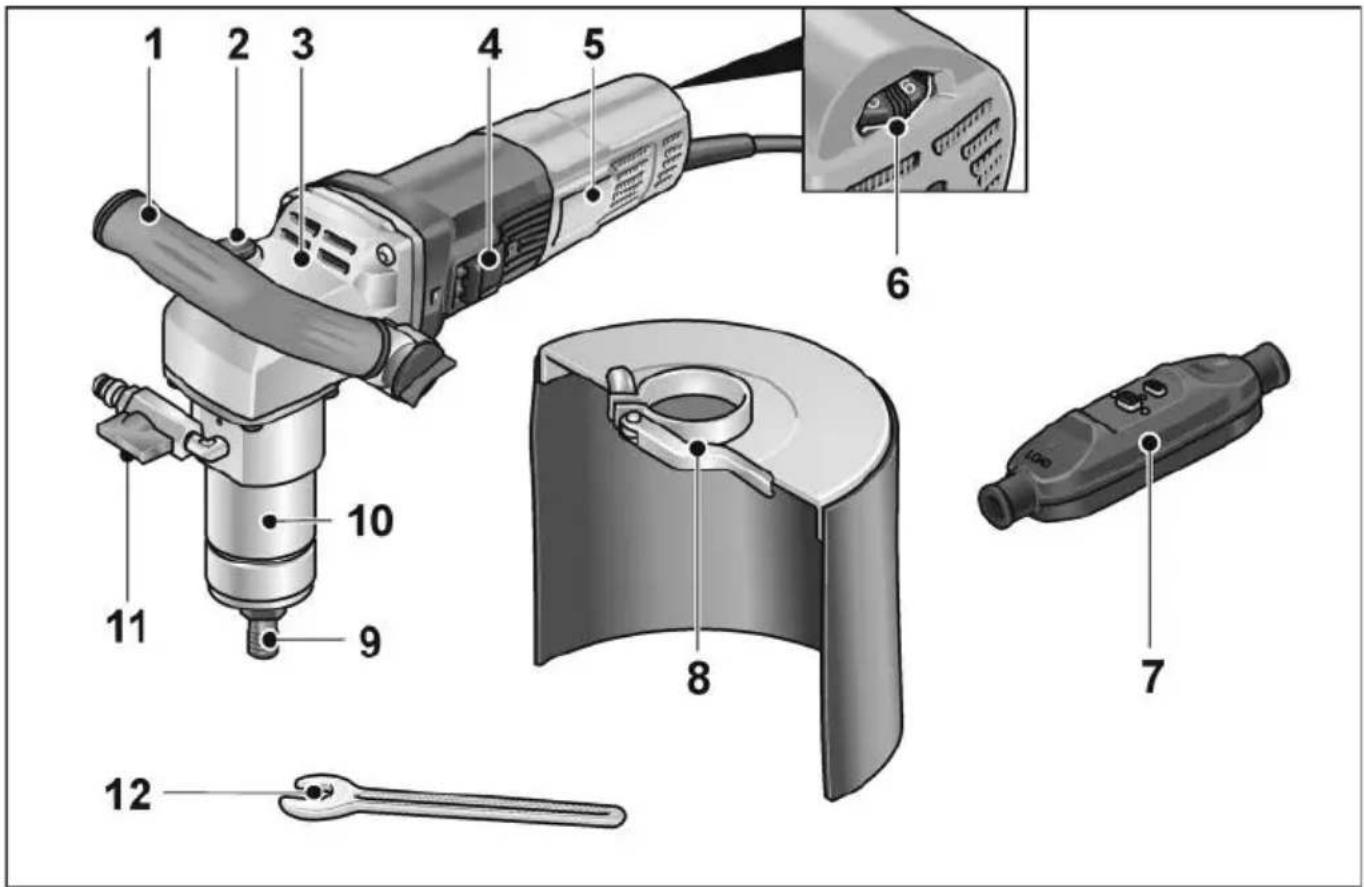

Et overblikk
1 Håndtak
2 Spindellås
for å feste spindelen ved skift av verktøy.
3 Girkassehus
4 Skyvebryter
For å slå på og av.
5 Typeskilt
6 Innstillingshjul for forvalg av turtall
7 Tilkoblingskabel med jordfeilbryter
8 Beskyttelse mot vannsprut
9 Verktøyholder
10 Klemkrage
11 Vanntilkobling med stoppeventil
12 Fastnøkkel SW 17
Bruksanvisning
ADVARSEL!
Før alle arbeider med elektroverktøy må støpselet trekkes ut.
Før ibruktaking
Pakk ut elektroverktøyet og tilbehøret og kontroller at leveringen er komplett og fullstendig og at det ikke er oppstått transportskader.
Tilkobling til strømforsyningen
ADVARSEL!
Bruk av denne maskinen er kun tillatt med den medfølgende jordfeilbryteren. Jordfeilbryteren må alltid kontrolleres før hver bruk.
MERK
Før du aktiverer jordfeilbryteren, må du kontrollere at elektroverktøyet er slått av. Kontroller før hver bruk:
- Støpselet stikkes inn i stikkontakten.
-

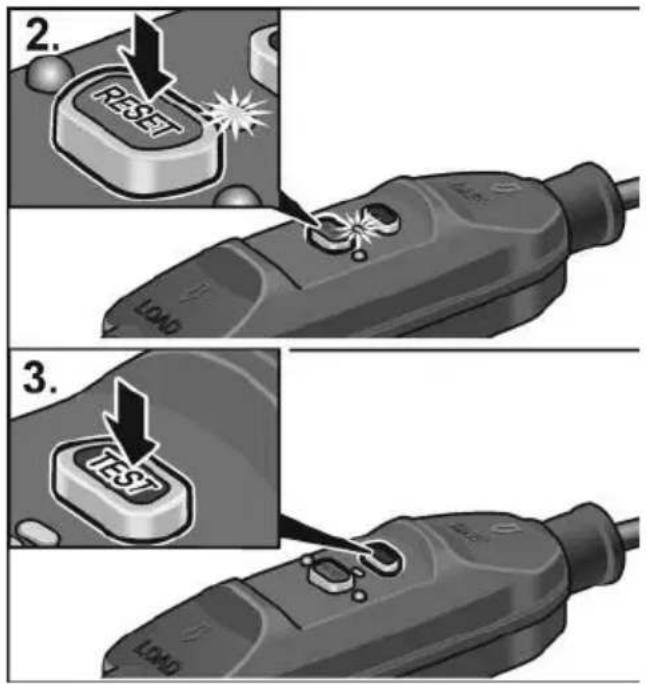

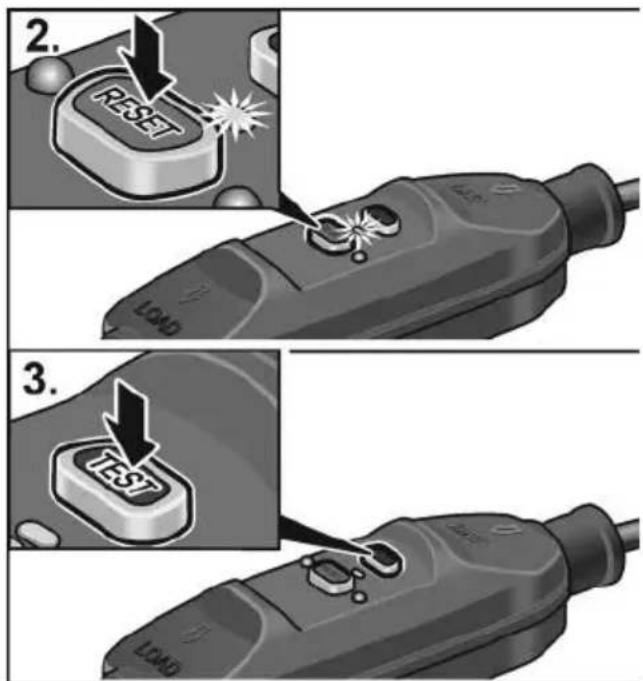

Trykk på "RESET"-knappen. Den røde kontrollysdioden må lyse.
-
Trykk på "TEST"-knappen. Jordfeilbryteren må slås av, og kontrollysdioden slukkes.
-
Etter at du har trykket på "RESET"-knappen igjen, må maskinen kunne slås på.
ADVARSEL!
Hvis jordfeilbryteren slår seg av gjentatte ganger när maskinen slås på, eller hvis jordfeilbryteren ikke blir utløst, må du straks koble maskinen fra strømnettet. Ikke bruk apparatet. Jordfeilbryteren må kun skiftes ut av produsentens kundeservice.

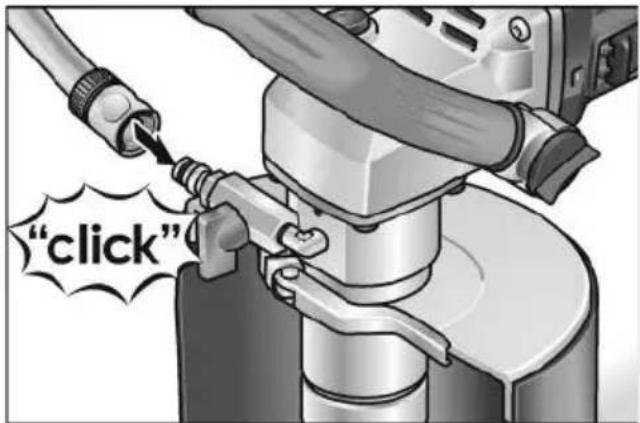

Etablere vanntilkobling
ADVARSEL!
Hold vann borte fra elektroverktøyet og personer i arbeidsområdet. Bruk bare apparater som er koblet til vannforsyningen på riktig måte. Kontroller regelmessig at pakninger, stengekran og koblingsstykker fungerer som de skal.
■ Fest vannslangen på 1/2" med en vanlig selvlukkende hurtigkobling.
- Åpne bare stengekranen på bruksstedet og når verktøyet er i gang.
Når du fjerner slangen, må du sørge for at det ikke renner vann inn i apparatet.

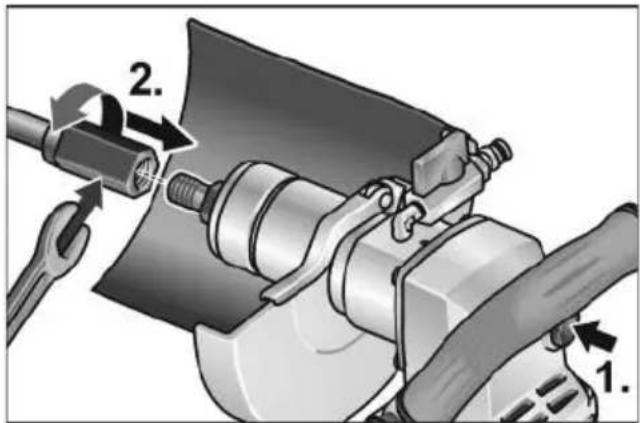

Feste eller bytte diamanthullskjærer
ADVARSEL!
Før alle arbeider på elektroverktøy må støpselet trekkes ut.
■ Støpselet trekkes ut.
■ Hold verktøyholderen på plass med den medfølgende fastnøkkelen 17.
■ Skru diamanthullskjæreren på spindelen.
Stram diamanthullskjæreren med den andre fastnøkkelen 19.
Funksjonstest:
■ Støpselet stikkes inn i stikkontakten.
Slå på elektroverktøyet (uten fastlåsing), og la den gå i ca. 30 sekunder. Kontroller for ujevnheter og vibrasjoner.
■ Slå av elektroverktøyet.

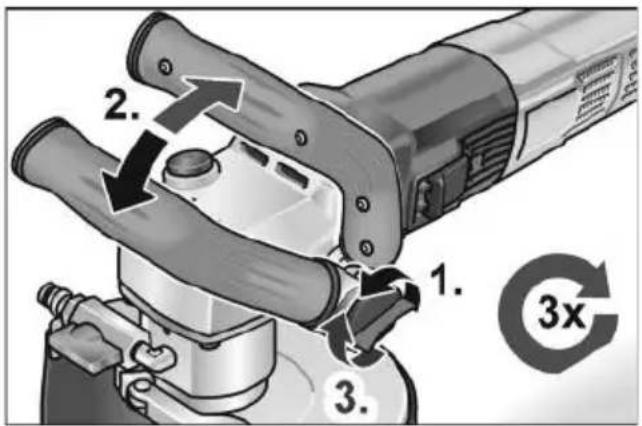

Stille inn bøyylehåndtak

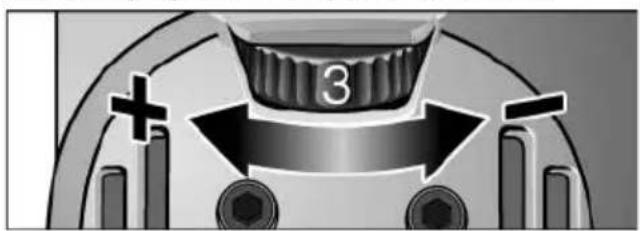

Turtallsforvalg
For innstilling av arbeidsturtallet må innstillingshjulet stilles på ønsket verdi.

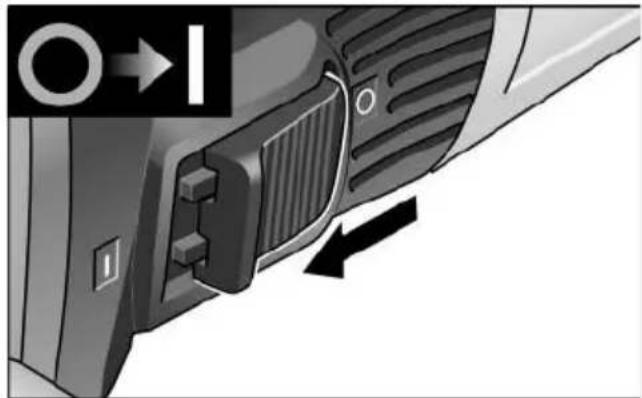

Inn- og utkopling av elektroverktøy Korttidsdrift uten fastlåsing
■ Skyv bryteren framover og hold den fast.
■ For utkopling slippes bryteren igjen.
Varig drift med fastlåsing
i HENVISNING
Etter et strømbrudd starter det innkoplete apparatet ikke igjen.
■ Skyv bryteren framover og trykk den fast i forreste posisjon.

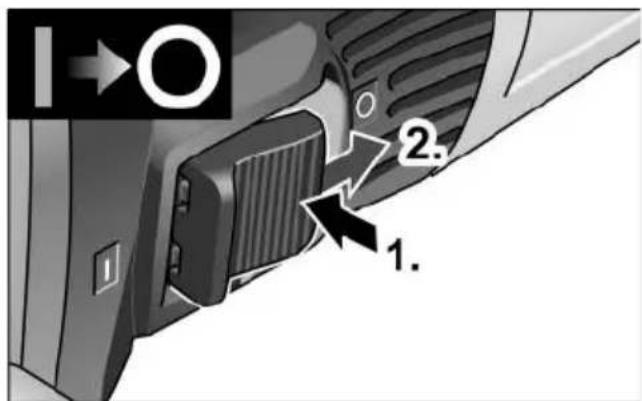

Slå maskinen av:
■ For utkopling frigjøres bryteren igjen ved å trykke bak på den.
HENVISNING
Maskinen slås automatisk av ved midlertidig overbelastning. Slå maskinen av og deretter på igjen for å fortsette å arbeide. Ved overoppheting på grunn av overbelastning under kontinuerlig drift reduserer maskinen automatisk turtallet helt til maskinen er tilstrekkelig avkjølt. Maskinen slås automatisk av när kjølemodus er slutt. Slå maskinen av og deretter på igjen for å fortsette å arbeide.
Vedlikehold og pleie
ADVARSEL!
Før alle arbeider med elektroverktøy må støpselet trekkes ut.
HENVISNING
For utskifting må det kun brukes originaldeler fra produsenten. Ved bruk av andre fabrikater, gjelder ikke garantien fra produsentens side.
Rengjøring
ADVARSEL!
Ikke bruk vann eller flytende rengjøringsmiddel.
Innsiden av kapslingen med motoren må regelmessig blåses ut med tørr trykkluft.
■ Vernehetten hhv. føringsbordet rengjøres med tørr trykkluft. Flekker som er herdet kan fjernes med pensel eller en børste.
Reparasjoner
Reparasjoner må kun utføres av et kunde-service verksted som er autorisert av produsenten.
HENVISNING
Skruene på motorkassen må ikke løsnes i løpet av garantitiden. Dersom dette ikke blir fulgt, slettes produsentens garantiforpliktelse.
Reservedeler og tilbehør
Eksplosjonstegninger og lister for reservedeler finnes på vår hjemmeside: www.flex-tools.com
Utrangerte maskiner må gjøres ubrukelige ved å fjerne strømkabelen.
Kun for EU-land Ikke kast elektrisk verktøy i bosset.
I henhold til det europeiske direktivet 2012/19/EU om avhending av elektrisk og elektronisk gammelt utstyr og omsetting av nasjonal rett, må brukte elektriske verktøy samles separat og avhendes på en miljøvennlig måte.
HENVISNING
Faghandelen vil gi deg informasjon om avhendingsmåter.
€-Konformitet
Samsvarserklæringen er inkludert som vedlegg I i denne bruksanvisningen.
Utelukkelse av ansvar
Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelser i driften som er forårsaket av produktet og ikke mulig bruk av produktet.
Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke forskriftsmessig bruk av eller i forbindelse med produkter fra andre produsenter.
