Uporabljeni simboli 166
Simboli na izdelku 166
Za vašo varnost ..... 166
Hrup in tresljaji 168
Tehnične specifikacije ..... 169
Pregled 170
Navodila za uporabo ..... 171
Vzdrževanje in nega ..... 173
Navodila za recikliranje ..... 173
Izjava o skladnosti(€....173
Izključitev odgovornosti ..... 173

Uporabljeni simboli

OPOZORILO!

Označuje neposredno nevarnost. V primeru neupoštevanja lahko pride do smrti ali zelo hudih telesnih poškodb.

PREVIDNO!

Označuje morebitno nevarnost. V primeru neupoštevanja lahko pride do telesnih poškodb ali materialne škode.

OPOMBA

Označuje opombe glede uporabe in pomembne informacije.

Simboli na izdelku

Preberite navodila za uporabo, da zmanjšate nevarnost telesnih poškodb!

Nosite zaščito za oči!

Pri delu vedno uporabljajte obe roki!

Informacije o odlaganju odsluženega orodja med odpadke (glejte stran 173)!

Razred zaščite II

Oznaka CE

Za vašo varnost

OPOZORILO!

Pred uporabo električnega orodja preberite naslednje dokumente in ravnajte v skladu z njihovo vsebino:

• ta navodila za uporabo,
  – splošna varnostna opozorila za ravnanje z električnimi orodji, ki so vam na voljo v priloženem dokumentu (št. dokumenta: 315915),
  – veljavna pravila na mestu uporabe in predpise za preprečevanje nesreč pri delu.

Električno orodje je zasnovano v skladu s tehničnimi standardi in veljavnimi predpisi za tehnično varnost. Kljub temu lahko pri uporabi orodja pride do smrtne nevarnosti ali nevarnosti poškodbe uporabnika ali tretjih oseb in do škode na orodju oz. druge materialne škode. Električno orodje je dovoljeno uporabljati le

- v skladu z namensko uporabo in

- v brezhibnem stanju.

Napake, ki ogrozijo varnost, je treba nemudoma odpraviti.

Namenska uporaba

Diamantna kronska žaga za izrezovanje lukenj BWE 16-9 14 je namenjena

• za profesionalno uporabo v industriji in obrti,
• za prostoročno izrezovanje prebojnih in slepih lukenj v naravni kamen, beton in podobne materiale z diamantnimi kronami z uporabo vode,
• za uporabo z nastavki, navedenimi v teh navodilih za uporabo. Največje dovoljene obodne hitrosti in maksimalnega premera nastavka ni dovoljeno prekoračiti.

Splošna varnostna opozorila za izrezovanje lukenj

OPOZORILO!

Preberite vsa varnostna opozorila in navodila. Zaradi neupoštevanja varnostnih opozoril in navodil lahko pride do električnega udara, požara ali hudih telesnih poškodb. Varnostna opozorila in navodila spravite, će jih boste potrebovali v prihodnje.

■ Električno orodje je namenjeno za izrezovanje lukenj. Preberite vsa varnostna opozorila in navodila ter upoštevajte slike in podatke, ki ste jih prejeli skupaj z orodjem. Zaradi neupoštevanja naslednjih navodil lahko pride do električnega udara, požara in/ali težkih poškodb.
■ Električno orodje ni primerno za standardno brušenje ali brušenje z brusilnim papirjem, delo z žičnimi krtačami, poliranje ali rezalno brušenje. Nenamenska uporaba električne ga orodja je lahko nevarna in lahko povzroči telesne poškodbe.
■ Električnega orodja ne uporabljajte za namene, za katere ni bilo izrecno zasnovano in ki jih ni odobril proizvajalec. Predelava električnega orodja lahko privede do izgube nadzora in resnih telesnih poškodb.
■ Ne uporabljajte nastavkov, ki jih proizvaja lec ni izrecno predvidel in določil za uporabo s tem električnim orodjem. Dejstvo, da lahko pribor namestite na električno orodje, ne pomeni nujno, da je njegova uporaba varna.
■ Dovoljeno število vrtljajev nastavka mora dosegati najmanj največje število vrtljajev, navedeno na električnem orodju. Pribor, ki prekorači dovoljeno število vrtljajev, se lahko razlomi in odleti z orodja.
■ Zunanji premer in debelina nastavka morata ustrezati dimenzijam vašega električnega orodja. Napačno izmerjenih nastavkov ni mogoče ustrezno zaščititi ali nadzorovati.
■ Mere za pritrditev nastavka morajo ustrezati meram vpetja na električnem orodju. Nastavki, ki niso natančno nameščeni na električno orodje, se lahko vrtijo neenakomerno, se močno tresejo in lahko povzročijo izgubo nadzora nad orodjem.

■ Ne uporabljajte poškodovanih nastavkov. Pred vsako uporabo preverite, ali so nastavki odkrušeni in razpokani, brusilni krožniki pa razpokani ali močno obrabljeni. Če električno orodje ali nastavek pade na tla, preverite, ali so nastale poškodbe, ali pa uporabite nepoškodovan nastavek. Če nastavek pregledate in ga želite še naprej uporabljati, ostanite vi in druge osebe v bližini zunaj ravnine vrtečega se nastavka in orodje eno minuto pustite delovati z največjim številom vrtljajev. Poškodovani nastavki se najpogosteje zlomijo v tem preizkusnem času.

■ Uporabljajte osebno zaščitno opremo. Uporabljajte zaščito, primerno za nalogo, ki jo opravljate, kot so zaščitni vizir, zaščita za oči ali zaščitna očala. Po potrebi uporabljajte protiprašno masko, zaščito za sluh, zaščitne rokavice ali zaščitni predpasnik za prestrezanje drobnih delcev, ki nastajajo med brušenjem, in delcev materiala. Oči zaščitite pred tujki, ki lahko odletijo med različnimi načini uporabe. Protiprašne maske ali maske za zaščito dihal morajo prestrezati prah, ki nastane med uporabo orodja. Če ste dlje časa izpostavljeni hrupu, lahko utrpite izgubo sluha.

■ Poskrbite, da druge osebe vzdržujejo varno razdaljo do vašega delovnega območja. Vse osebe, ki vstopijo v delovno območje, morajo nositi osebno zaščitno opremo. Odlomljeni kosi obdelovanca ali zlomljeni nastavki lahko odletijo in poškodujejo tudi osebe zunaj neposrednega delovnega območja.

- Pri izvajanju del, pri katerih lahko pride do stika nastavka s skritimi električnimi vodi ali omrežnim kablom orodja, orodje prijemajte samo za izolirane prijemalne površine. Ob stiku z električnim vodom, ki je pod napetostjo, lahko pod napetost pridejo tudi kovinski deli orodja, kar lahko povzroči električni udar.

■ Vrtečega se nastavka ne približujte omre žnemu kablu. Če izgubite nadzor nad orodjem, lahko orodje prereže ali zagrabi omrežni kabel, vaša roka pa pride v stik z vrtečim se nastavkom.

■ Električnega orodja ne odlagajte, dokler se nastavek ne zaustavi popolnoma. Vrteči se nastavek lahko pride v stik s podlago, zaradi česar lahko izgubite nadzor nad električnim orodjem.
■ Električno orodje ne sme delovati, ko ga prenašate. Vrteči se nastavek lahko ob nenamernem stiku zgrabi vaša oblačila in povzroči telesne poškodbe.
■ Redno čistite prezračevalne reže na električnem orodju.
Ventilator motorja v ohišje vsrkava prah, velika količina kovinskega prahu pa lahko povzroči električno nevarnost.
■ Električnega orodja ne uporabljajte v bližini vnetljivih snovi.Vnetljive snovi se lahko zaradi iskrenja vnamejo.

Povratni udarec in ustrezna varnostna opozorila

Povratni udarec je nenaden pojav zaradi zata knjenega ali zagozdenega vrtečega se nastav ka, kot so brusilne plošče, brusilni krožniki, žične krtače in podobno. Zaradi zatikanja ali zagozdenja pride do nenadne ustavitve vrte čega se nastavka. Zato se nenadzorovano električno orodje na točki zagozdenja lahko zavrti v nasprotni smeri vrtenja nastavka. Če se brusilna plošča zatakne ali zagozdi v ob delovancu, se lahko rob brusilne plošče, ki je potopljen v obdelovanec, zatakne, brusilna plošča pa se lahko zlomi ali povzroči povratni udarec. Brusilna plošča se nato pomakne proti uporabniku ali stran od njega, odvisno od sme ri vrtenja plošče na točki zagozdenja. Tudi pri tem se lahko brusilne plošče razlomijo. Povratni udarec je posledica napačne oziroma neustrezne uporabe električnega orodja. Izo gniti se mu je mogoče s primernimi varnostni mi ukrepi, ki so opisani v nadaljevanju.

■ Električno orodje trdno držite in se s tele som in rokami postavite v položaj, v kate rem boste lahko prestrezali sile povratnih udarcev. Za največji možni nadzor nad si - lami povratnih udarcev ali reakcijskih momentov pri zviševanju števila vrtljajev vedno uporabite dodatni ročaj, če je na voljo. Uporabnik lahko s primernimi varnostnimi ukrepi obvlada silo povratnega udarca in odziva orodja.

■ Z roko nikoli ne segajte v bližino vrtečih se nastavkov. Pri povratnem udarcu lahko pride nastavek v stik z vašo roko.
■ Stojte tako, da pri povratnem udarcu elek-trično orodje ne more zadeti vašega tele-sa. Električno orodje zaradi povratnega udarca odskoči v nasprotno smer gibanja brusilne plošče na točki zagozdenja.
Zlasti previdno ravnajte v območju okoli vogalov, ostrih robov ipd. Poskrbite, da se nastavki ne morejo odbiti od obdelovanca ali se zagozditi. Vrteči se nastavki se pogosto zagozdijo pri delu okoli vogalov in ostrih robov in v primerih, ko jih odbije iz obdelovanca. Zaradi tega lahko izgubite nadzor nad orodjem ali doživite povratni udarec.
■ Ne uporabljajte verižnih ali nazobčanih ža ginih listov. Zaradi tovrstnih nastavkov pogosto pride do povratnega udarca ali izgube nadzora nad električnim orodjem.

MATERIALNA ŠKODA!

Omrežna napetost mora ustrezati podatkom o dopustni napetosti na tipski ploščici.

Hrup in tresljaji

OPOMBA

Vrednosti za A-vrednoteno raven hrupa ter skupne vrednosti tresljajev so navedene v preglednici „Tehnične specifikacije“.

Vrednosti hrupa in tresljajev so izmerjene v skladu s standardom EN 62841.

PREVIDNO!

Navedene meritve veljajo za nova orodja. Vsakodnevna uporaba lahko povzroči, da se vrednosti hrupa in tresljajev spremenijo.

OPOMBA

Raven emisij tresljajev na tem listu z informacijami je bila izmerjena v skladu s standardiziranim preizkusom, podanim v standardu EN 62841, in jo je mogoče uporabljati za primerjavo enega električnega orodja z drugim. Uporabljati jo je mogoče za predhodno oceno izpostavljenosti tresljajem. Navedena raven emisij tresljajev ustreza tresljajem pri glavnih načinih uporabe orodja.

Če električno orodje uporabljate v druge namene, z drugimi nastavki ali ga slabo vzdržujete, se lahko emisije tresljajev razlikujejo. To lahko močno poveča raven izpostavljenosti tresljajem v celotnem obdobju uporabe.

Za točno oceno ravni izpostavljenosti je treba upoštevati tudi čas, v katerem je orodje izklopljeno ali v katerem je vklopljeno, a ne v uporabi. To lahko močno zniža raven

izpostavljenosti tresljajem v celotnem obdobju uporabe.

Upoštevajte tudi druge varnostne ukrepe za zaščito uporabnika pred učinki tresljajev, na primer: vzdrževanje električnega orodja in nastavkov, uporabo z ogretimi rokami in organizacijo delovnih procesov.

PREVIDNO!

Pri ravni zvočnega tlaka nad 85 dB(A) uporabljajte zaščito za sluh.

Tehnične specifikacije

Vrsta izdelka BWE 16-9 14
Izdelek		Diamantna kronska žaga za izrezo -vanje lukenj
Omrežna napetost V/Hz 220-240 / 50-60
Razred zaščite		☐ / II
Nazivna moč W 1600
Delovna moč W 950
Število vrtljajev v prostem teku /min 3500-9000
Nazivna število vrtljajev v prostem teku /min 10400
Vpenjalo ∅ M14
Premer vpenjalnega vratu	mm 43
∅ diamantne kronske žage za izrezovanje lukenj	mm	Maks. 14
Priključek za vodo		12" (za samozapiralno hitro sklo pko), najv. 6 bar
Teža v skladu s postopkom „FLEX 01“ (brez kabla)	kg	3,0
A-vrednotena raven hrupa je v skladu s standardom EN 62841 (glejte „Hrup in tresljaji“)
Raven zvočnega tlaka L_pA	dB(A)	85
Raven zvočne moči L_WA	dB(A)	93
Negotovost K	dB 3,0
Skupna vrednost tresljajev v skladu s standardom EN 62841 (glejte „Hrup in tresljaji“)
Emisijska vrednost a_n pri rezanju naravnega kamna	m/s ^2	4,67
Negotovost K	m/s ^2	1,5

Pregled

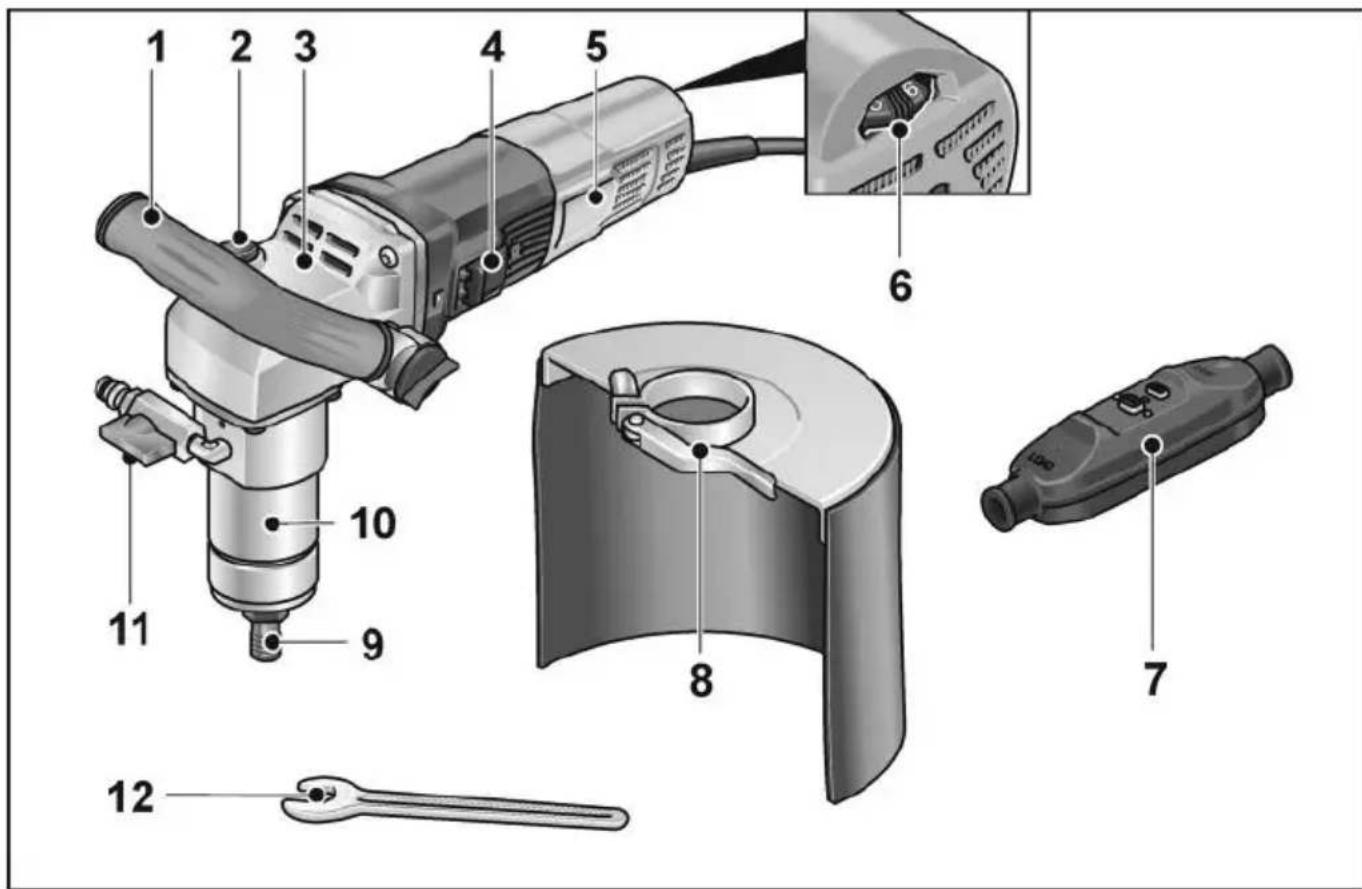

9 Tipska ploščica
10 Nastavitveno kolesce za izbiro števila vrtljajev

11 Omrežni kabel z zaščitnim stikalom PRCD
12 Ščitnik pred škropljenjem vode
13 Vpenjalo
14 Vpenjalni vrat
15 Priključek za vodo z zapornim ventilom
16 Viličasti ključ dim. 17

Navodila za uporabo

OPOZORILO!

Pred vsemi deli na električnem orodju izvlecite vtič iz vtičnice.

Pred zagonom

Električno orodje in pribor odstranite iz embalaže in preverite, ali je pošiljka popolna in ali se je poškodovala med transportom.

Priključitev na električno omrežje

OPOZORILO!

Uporaba teh orodij je dovoljena samo z uporabo priloženega zaščitnega stikala PRCD. Zaščitno stikalo PRCD je treba temeljito pregledati pred vsako uporabo.

OPOMBA

Pred sprožitvijo zaščitnega stikala PRCD preverite, ali je električno orodje izklopljeno. Preverjanje pred vsako uporabo:

1. Vstavite vtič v vtičnico.

2. RESET 3. TEST

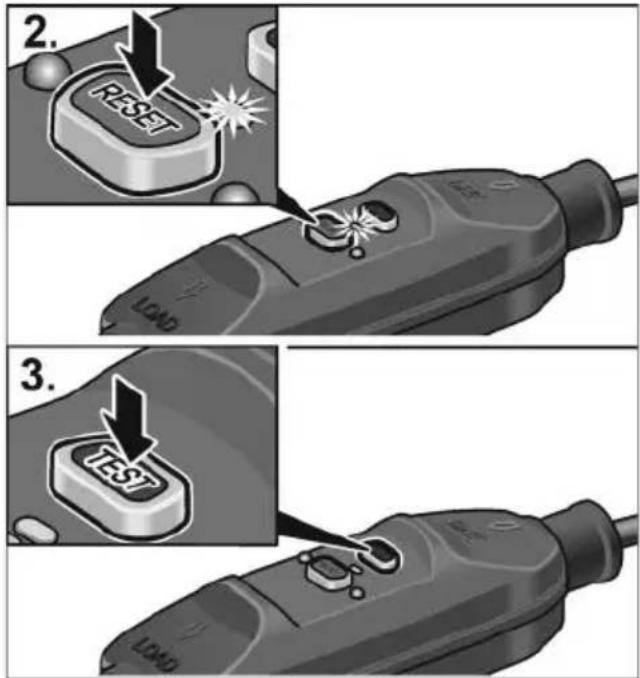

1. Pritisnite tipko „RESET“ (ponastavitev). Rdeča kontrolna lučka mora zasvetiti.

2. Pritisnite tipko „TEST“ (preverjanje). Zaščitno stikalo PRCD se mora izklopiti, kontrolna lučka ugasne.

3. Po ponovnem pritisku tipke „RESET“ (ponastavitev) mora biti orodje pripravljeno na vklop.

OPOZORILO!

Če se zaščitno stikalo PRCD ob vklopu orodja znova izklopi ali se ne sproži, orodje nemudoma odklopite z električnega omrežja. Nadaljnja uporaba ni dovoljena. Menjavo zaščitnega stikala PRCD sme izvesti samo servisna služba proizvajalca.

Priključitev na dovod vode

OPOZORILO!

Poskrbite, da voda ne more priti v stik z električnim orodjem in osebami v delovnem območju. Uporabljati smete zgolj orodja, ki so ustrezno priključena na dovod vode. Redno preverjajte pravilno delovanje tesnil, zapornih ventilov in priključnih delov.

"click"

■ Vodno cev ½" pritrdite s standardno samozapiralno hitro sponko.
■ Zaporni ventil odprite šele na mestu uporabe, ko se nastavek vrti.
■ Pri snemanju cevi bodite pozorni na to, da voda ne teče v orodje.

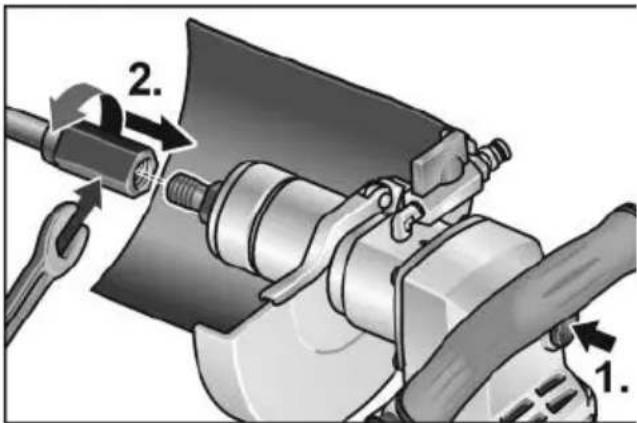

Namestitev ali zamenjava diamantne krone

OPOZORILO!

Pred kakršnim koli delom na električnem orodju izvlecite vtič iz vtičnice.

■ Izvlecite vtič iz vtičnice.

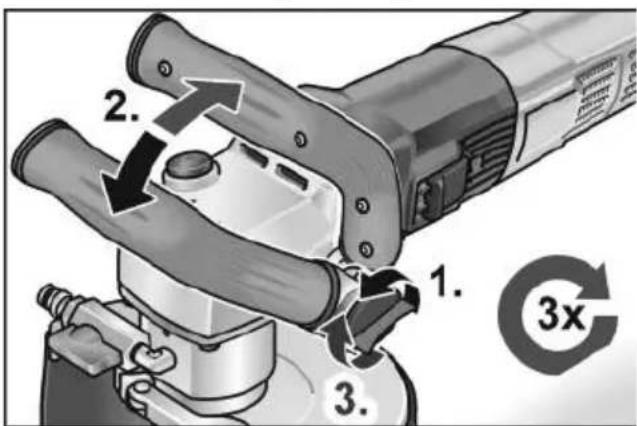

Nastavitev ločnega ročaja

1. 2. 3. 1. 3x

Izbira števila vrtljajev

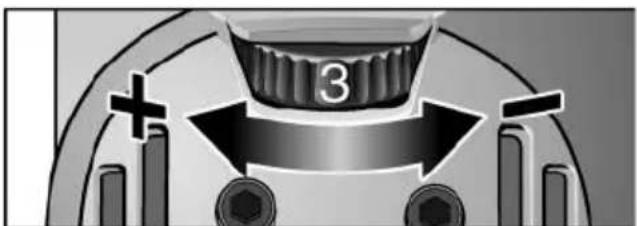

Za nastavitev delovnega števila vrtljajev zavrtite nastavitveno kolesce v položaj za želeno vrednost.

3

Vklop in izklop orodja

Kratkotrajno delovanje brez zaklepa

Po izpadu električnega toka se vključeno električno orodje ne bo ponovno vklopilo.

1. 2.

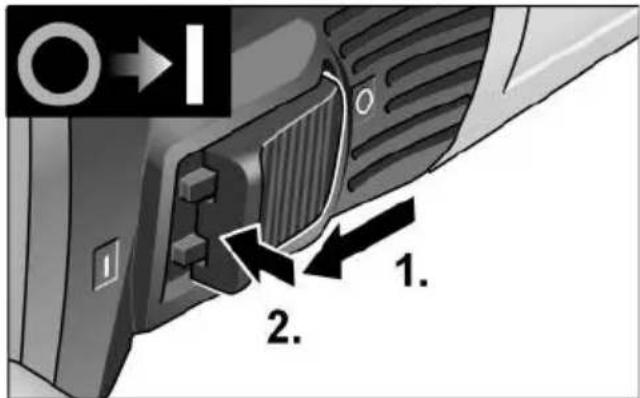

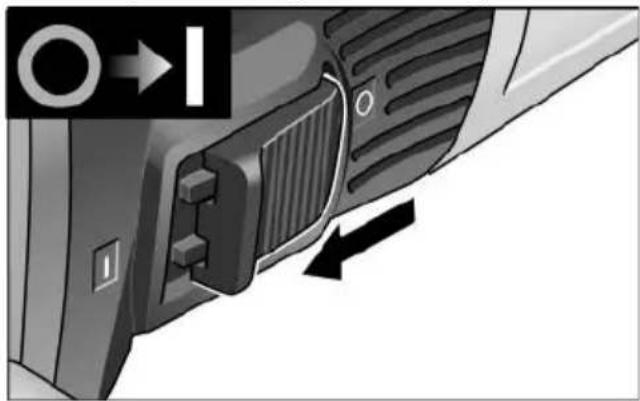

■ Prevesno stikalo potisnite naprej in ga zaskočite s pritiskom na sprednji del. Izklop orodja:

1 2. 1.

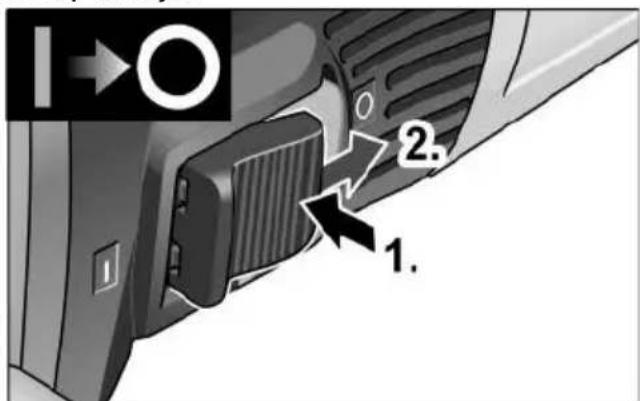

■ Za izklop pritisnite na zadnji del prevesnega stikala, da sprostite zaporo.

OPOMBA

Pri kratkotrajni preobremenitvi se orodje samodejno izklopi. Če želite delo nadaljevati, orodje izklopite in ponovno vklopite.

Ob pregrevanju zaradi preobremenitve med trajnim delovanjem se število vrtljajev orodja samodejno zmanjša, da se orodje ohladi.

Na koncu načina za hlajenje se orodje samodejno ugasne.

Če želite delo nadaljevati, orodje izklopite in ponovno vklopite.

Vzdrževanje in nega

OPOZORILO!

Pred kakršnim koli delom na električnem orodju izvlecite vtič iz vtičnice.

OPOMBA

Uporabljajte le originalne nadomestne dele proizvajalca. Če uporabite nadomestne dele drugih proizvajalcev, prenehajo veljati garancijske obveznosti proizvajalca.

Čiščenje

OPOZORILO!

Ne uporabljajte vode ali tekočih čistilnih sredstev.

■ Notranjost ohišja z motorjem redno izpihujte s suhim stisnjenim zrakom.
■ Zaščitni pokrov ali vodilno mizo suho očistite s stisnjenim zrakom. S čopičem ali krtačo odstranite trdovratne ostanke.

Popravila

Popravila sme opravljati izključno servisna delavnica, ki jo je pooblastil proizvajalec.

OPOMBA

Med garancijsko dobo ne odstranjujte vijakov z ohišja motorja. V primeru neupoštevanja prenehajo veljati garancijske obveznosti proizvajalca.

Pribor in nadomestni deli

Eksplozijsko risbo in sezname nadomestnih delov najdete na naši spletni strani:

www.flex-tools.com

Navodila za recikliranje

OPOZORILO!

Z odsluženih orodij odstranite kable, da jih ne bo mogoče uporabljati.

Samo za države članice EU Električnih orodij ne odstranite med gospodinjske odpadke!

V skladu z Direktivo 2012/19/EU o odpadni električni in elektronski opremi ter prenosom v nacionalno pravo je treba rabljena električna orodja zbrati ločeno in reciklirati na okolju prijazen način.

OPOMBA

Glede možnosti odstranjevanja se obrnite na specializiranega trgovca!

Izjava o skladnosti (€

Izjava o skladnosti je vključena v Prilogo I teh navodil za uporabo

Izključitev odgovornosti

Proizvajalec in njegov zastopnik nista odgovorna za kakršno koli škodo ali izgubo dobička zaradi prekinitve poslovanja, ki je posledica izdelka ali nezmožnosti uporabe izdelka.

Proizvajalec in njegov zastopnik nista odgovorna za kakršno koli škodo, ki bi nastala zaradi nepravilne uporabe električnega orodja ali njegove uporabe z izdelki drugih proizvajalcev.
