Vrsta izdelka	Brezžična ročna krožna žaga
Blagovna znamka	Flex
Model	CS 62 18.0-EC
Napajanje	Li-ionska baterija 18 V, 5,0 Ah
Največji premer lista	165 mm
Največja globina reza	62 mm
Največji kot poševnega reza	50°
Hitrost brez obremenitve	5000 vrt/min
Teža (z baterijo)	3,9 kg
Teža baterije	0,72 kg
Premer luknje lista	20 mm
Največja širina reza	1,6 mm
Največja debelina telesa lista	1,0 mm
Čas polnjenja (5,0 Ah)	45 min
Raven zvočnega tlaka	83 dB(A)
Raven zvočne moči	94 dB(A)
Vibracije (oddana vrednost)	< 2,5 m/s²
Zaščitni pokrov	Nihajni zaščitni pokrov (spodnji) + fiksni pokrov
Vzporedni vodilnik	Vključen, nastavljiv levo ali desno
Odsesavanje ostružkov	Da, s priključnim nastavkom za sesalnik
Vzdrževanje in čiščenje	Redno čiščenje s suhim stisnjenim zrakom, ne uporabljajte vode
Varnost	Blokada vretena, varovalo proti ponovnemu zagonu, dvojna izolacija
Nadomestni deli in popravila	Razstavljeni pogledi in deli na voljo na www.flex-tools.com

Pogosto zastavljena vprašanja - CS 62 18.0-EC Flex

Kakšno baterijo uporablja žaga CS 62 18.0-EC?

Uporablja Li-ionsko baterijo 18 V tipa AP 18.0 (2,5 Ah ali 5,0 Ah). Združljiv polnilnik je CA 10.8/18.0.

Kakšna je največja globina reza?

Največja globina reza je 62 mm. Za optimalne rezultate nastavite globino za 2 do 5 mm več od debeline materiala.

Kako zamenjati list žage?

Najprej odstranite baterijo. Pritisnite blokado vretena, s šestrobim ključem odvijte pritrdilni vijak (v nasprotni smeri urinega kazalca), odstranite sprednjo prirobnico in list. Namestite nov list v skladu s smerjo vrtenja (puščica na listu) in privijte vijak.

Kakšna dodatna oprema je priložena?

Dobava vključuje: žago, baterijo 5,0 Ah, polnilnik CA 10.8/18.0, vzporedni vodilnik, šestrobi ključ in transportni kovček.

Kako nastaviti kot poševnega reza?

Odvijte vijake (1.), nastavite želeni kot na lestvici (2.) do 50°, nato ponovno privijte vijake (3.). Upoštevajte, da se pri poševnem rezu efektivna globina reza zmanjša.

Kaj storiti, če se baterija ne polni?

Najprej preverite LED diode na polnilniku: če utripa rdeče, je baterija okvarjena. Če utripa oranžno, je temperatura izven območja (0-55°C). Počakajte, da se ohladi ali segreje. Če težave ne odpravite, se obrnite na pooblaščeni servis.

Kako očistiti žago?

Odstranite baterijo. Notranjost ohišja in motor očistite s suhim stisnjenim zrakom. Nikoli ne uporabljajte vode. Mizo, pokrove in utor profila očistite s sesalnikom in krtačo.

Katere vrste listov so prepovedane?

Prepovedana je uporaba listov iz HSS (hitrorezno jeklo) in rezalnih plošč. Uporabljajte samo liste, ki jih priporoča FLEX, v skladu s standardom EN 847-1, premera 165 mm in premera luknje 20 mm.

Kako uporabiti odsesavanje ostružkov?

Vstavite priključni nastavek v odprtino, pritrdite sesalno cev z adapterjem in nato priključite na sesalnik. Prepričajte se, da je pritrditev trdna. Uporabite protiprašno masko razreda P2.

Kaj storiti v primeru povratnega sunka (kickback)?

Žago držite z obema rokama, postavite se ob stran lista. V primeru zagozdenja ustavite žago in list odstranite šele, ko se popolnoma ustavi. Uporabljajte ostre liste, vzporedni vodilnik in podprite velike plošče.

NAVODILA ZA UPORABO CS 62 18.0-EC Flex

sl Izvirno navodilo za obratovanje 231

ro Instructiuni de functionare originale 243

5 Mrežni kabel s mrežnim utikačem

Punjač CA 10.8/18.0 namijenjen je za punjenje FLEX akumulatora tipa

-AP 10.8 (2,5 Ah),

-AP 18.0 (2,5 Ah),

-AP 10.8 (5,0 Ah),

-AP 18.0 (5,0 Ah).

Simboli, ki se uporabljajo v teh navodilih. 231

Simboli na električnem orodju ..... 231

Za vašo varnost 231

Hrup in tresljajin ..... 234

Tehnične specifikacije ..... 234

Pregled....235

Navodila za uporabo 236

Vzdrževanje in nega. 241

Podatki o odlaganju 241

Izjava o skladnosti C.€ 242

Izjava o omejitvi odgovornosti ..... 242

Simboli, ki se uporabljajo v teh navodilih

OPOZORILO!

Če opozorila ne upoštevate, lahko povzročite smrt ali zelo hude poškodbe.

POZOR!

Označuje morebitno nevarno situacijo.

Če opozorila ne upoštevate, lahko povzročite rahle poškodbe ali materialno škodo.

OPOMBA

Označuje nasvete o uporabi in pomembne informacije.

Simboli na električnem orodju

Pred vklopom električnega orodja preberite navodila za uporabo!

Nosite očala!

Nosite zaščito sluha!

Informacije o odlaganju stare naprave! (oglejte si stran 241)

Za vašo varnost

OPOZORILO!

Pred uporabo mešalnika najprej preberite naslednje in šele nato ukrepajte:

– pričujoča navodila za uporabo,

- «Splošna varnostna navodila» za ravnanje z električnim orodjem v pri-loženem zvezku (št. zvezka: 315.915),

- za kraj uporabe veljavna pravila in smernice pri preprečevanju nesreč.

Ta mešalnik je narejen z upoštevanjem najnovejšega stanja tehnike in veljavnih varnostnih pravilih. Kljub temu lahko ob njegovi uporabi nastane nevarnost za zdravje in življenje uporabnika in tretjih oseb ali pa za nastanek škode na stroju ali druge gmotne škode.

Mešalnik se sme uporabljati samo:

- za namensko uporabo,

- če je v brezhibnem stanju.

Motnje, ki otežujejo varno delovanje stroja, je treba nemudoma odpraviti.

Predvidena uporaba

Krožna žaga CS 62 18.0-EC je namenjena

-profesionalni uporabi v industriji in obrti,

-za vzdolžne in prečne ravne reze,

-za rezanje masivnega lesa in materiala v ploščah, npr. ivernih in mizarskih plošč ter lesonitnih plošč največ do debeline 62 mm,

-za uporabo z listi za krožne žage, ki jih ponuja FLEX za to orodje.

Prepovedano je naslednje:

-uporaba žaginih listov HSS in rezalnih plošč,

–stacionarna uporaba kot namizna krožna žaga,

-uporaba na prostem v dežju,

-uporaba v prostorih z nevarnostjo eksplozije.

Varnostna navodila za krožne žage

OPOZORILO!

Vsa varnostna opozorila in navodila v teh navodilih za uporabo je treba prebrati in upoštevati. V primeru neupoštevanja opozoril in navodil lahko pride do električnega udara, požara in/ali resnejših poškodb. Ta navodila skrbno shranite za kasnejšo uporabo.

Postopek rezanja

■ NEVARNOST: S svojimi rokami ne segajte v delovno območje žage in po žaginem listu. Z drugo roko držite dodatni ročaj ali ohišje motorja. Če držite žago z obema rokama, ju žagin list ne more poškodovati.
■ Ne segajte v območje pod obdelovancem. Zaščitni pokrov vas pod obdelovancem ne more zaščititi pred žaginim listom.
■ Globino reza prilagodite debelini obdelovanca. Žagin list sme segati pod obdelovanec za največ eno polno višino zoba.
Obdelovanca, ki ga žagate, nikoli ne držite z roko in ga ne opirajte na nogo. Obdelovanec pritrdite na stabilno vpenjalo. Pomembno je, da obdelovanec dobro pritrdite in s tem kar najbolj zmanjšate tveganje stika s telesom, zagozditve žaginega lista in izgube nadzora.
- Pri izvajanju del, pri katerih lahko pride do stika električnega orodja s skritimi električnimi vodi, orodje prijemajte samo za izolirane prijemalne površine. Stik z napeljavo, ki je pod napetostjo, lahko povzroči, da so tudi kovinski deli električnega orodja pod napetostjo, kar lahko povzroči električni udar.
- Pri vzdolžnih rezih vedno uporabljajte prislon ali raven vodilni rob. S tem boste izboljšali natančnost reza in zmanjšali možnost zagozditve žaginega lista.
■ Uporabljajte samo žagine liste prave velikosti in z ustrezno odprtino (npr. zvezdasto ali okroglo). Žagini listi, ki ne ustrezajo sistemu pritrjevanja žage, se vrtijo neenakomerno in povzročijo izgubo nadzora.
Nikoli ne uporabljajte poškodovanih ali napačnih podložk in vijakov za žagine liste. Podložke in vijaki žaginih listov so izdelani posebej za optimalno zmogljivost in varno obratovanje vaše žage.

Povratni udarec – vzroki in ustrezna varnostna navodila

Povratni udarec je trenutna reakcija zatikajočega se, stisnjenega ali nepravilno uravnoteženega žaginega lista. Posledica tega je lahko nekontroliran sunek žage iz obdelovanca v smeri uporabnika.

kadar se žagin list zagozdi ali stisne v zapirajoči se delovni reži, se list zagozdi, sila motorja pa sune žago v smeri uporabnika.

Če se žagin list v rezu zvije ali će ni pravilno naravnan, se lahko zobje zadnjega dela žaginega lista zataknejo za površino obdelovanca, zaradi česar žagin list izskoči iz reže in žago potisne nazaj v smeri uporabnika.

Povratni udarec je posledica napačne oziroma neustrezne uporabe žage. Izogniti se mu je mogoče s primernimi varnostnimi ukrepi, ki so opisani v nadaljevanju.

• Žago primite trdno z obema rokama in dajte roki v položaj, v katerem boste lahko prestrezali sile povratnih udarcev. Postavite se ob stran žaginega lista, tako da ta nikoli ne bo v ravni liniji z vašim telesom. Pri povratnem udarcu lahko žaga skoči vzvratno, kljub temu pa lahko uporabnik z ustreznimi previdnostnimi ukrepi moč povratnih udarcev obvlada.
  Če se žagin list zatakne ali ko prekinete delo, izklopite žago in jo držite v obdelovancu toliko časa, da se žagin list ustavi. Dokler se žagin list vrti, nikoli ne poskušajte odstraniti žage iz obdelovanca ali je vleči nazaj. V nasprotnem primeru lahko nastopi povratni udarec. Ugotovite in odpravite vzroke zatikanja žaginega lista.
  Če želite ponovno zagnati žago, ki tiči v obdelovancu, centrirajte žagin list v reži in preverite, ali se zobje žage niso zataknili v obdelovancu. Zataknjen žagin list se lahko ob ponovnem zagonu žage premakne iz obdelovanca ali povzroči povratni udarec.
  ■ Velike plošče podprite, da zmanjšate tveganje povratnega udarca zaradi zatikanja žaginega lista. Velike plošče se lahko ukrivijo pod lastno težo. Ploščo je treba podpreti na obeh straneh – tako v bližini reže kakor tudi ob robu.

■ Ne uporabljajte topih ali poškodovanih žaginih listov. Žagini listi s topimi ali nepravilno naravnanimi zobmi zaradi preozke reže povzročijo povečano trenje, zagozditev žaginega lista in povratni udarec.
■ Pred žaganjem pritegnite omejevalnike za nastavitev globine in kota reza. Če se nastavitve žaginega lista med žaganjem spremenijo, se lahko žagin list zatakne in nastopi povratni udarec.
- Še posebej previdni bodite pri žaganju v obstoječe stene ali v območja s skritimi napeljavami. Žagin list lahko pri potopnem žaganju blokirajo skriti predmeti, ki povzročijo povratni udarec.

Delovanje zaščitnega pokrova

Pred vsako uporabo preverite, ali se zaščitni pokrov brezhibno zapira. Žage ne uporabljajte, će zaščitni pokrov ni prosto pomičen in će se ne zapre takoj. Zaščitnega pokrova nikoli ne poskušajte zadrževati oziroma pritrjevati; pri tem bi bil žagin list nezaščiten. Če vam žaga nehote pade na tla, se lahko zaščitni pokrov skrivi. Prepričajte se, ali je zaščitni pokrov prosto pomičen in da se pri nobenem rezalnem kotu in globini reza ne dotika žaginega lista ali drugih delov.
■ Preverite stanje in delovanje vzmeti zaščitnega pokrova. Če zaščitni pokrov in vzmet ne delujeta brezhibno, morate žago pred uporabo popraviti. Poškodovani deli, lepljive obloge ali sprijete iveri upočasnjujejo delovanje spodnjega zaščitnega pokrova.
■ Prepričajte se, da se osnovna plošča žage pri nastavitvi rezalnega kota, drugačni od 90°, pri potopnem rezu ne zamakne. Pri stranskem zamiku se lahko list zatakne in lahko pride do povratnega udarca.
- Žage ne odlagajte na delovno mizo ali na tla, će zaščitni pokrov ne pokriva žaginega lista. Nezaščiten žagin list, ki se še premika, potiska žago v nasprotni smeri reza in prežaga vse, kar mu je na poti. Pazite na premikanje žaginega lista po izklopu žage.

Delovanje spodnjega zaščitnega pokrova

■ Pred vsako uporabo preverite, ali se spodnji zaščitni pokrov brezhibno zapira. Žage ne uporabljajte, će spodnji zaščitni pokrov ni prosto pomičen in će se ne zapre takoj. Spodnjega zaščitnega pokrova nikoli ne pritrdite ali privežite v odprtem položaju. Če vam žaga nehote pade na tla, se lahko spodnji zaščitni pokrov skrivi. Odprite zaščitni pokrov z ročico in se prepričajte, da se lahko zaščitni pokrov prosto premika in da se pri nobenem rezalnem kotu in globini reza ne dotika žaginega lista ali drugih delov.
■ Preverite stanje in delovanje vzmeti spodnjega zaščitnega pokrova. Če spodnji zaščitni pokrov in vzmet ne delujeta brezhibno, morate žago pred uporabo popraviti. Poškodovani deli, lepljive obloge ali sprijete iveri upočasnjujejo delovanje spodnjega zaščitnega pokrova.
■ Spodnji zaščitni pokrov lahko odprete z roko samo pri posebnih rezih, npr. potopnih in kotnih rezih. Odprite spodnji zaščitni pokrov z ročico in jo izpustite, takoj ko se žagin list potopi v obdelovanca. Pri vsakem drugem delu z žago naj spodnji zaščitni pokrov deluje samodejno.
- Žage ne odlagajte na delovno mizo ali na tla, će spodnji zaščitni pokrov ne pokriva žaginega lista. Nezaščiten žagin list, ki se še premika, potiska žago v nasprotni smeri reza in prežaga vse, kar mu je na poti. Upoštevajte čas zaustavljanja žaginega lista.

Dodatna varnostna opozorila

■ Z rokami ne segajte v izmet odrezkov.Sicer vas vrteči se deli lahko poškodujejo.
■ Zage ne uporabljajte nad glavo. Tako nimate zadostnega nadzora nad električnim orodjem.
■ Električnega orodja ne uporabljajte stacionarno. Orodje ni primerno za uporabo z mizo za žago.
■ Ne uporabljajte žaginih listov iz jekla HSS. Taki žagini listi se hitro polomijo.
■ Ne žagajte železnih kovin. Zaradi žarečih odrezkov se lahko vžge odsesavanje prahu.

Hrup in tresljajin

Vrednosti hrupa in tresljajev so bili določeni v skladu s standardom EN 62841.

S stopnjo A ocenjen nivo hrupa orodja običajno znaša:

–Raven zvočne moči: 94 dB(A);

Skupna vrednost tresljajev:

-Emisijska vrednost: a

$$ \begin{array}{l} \mathrm {\Omega_ {h}} < 2, 5 \mathrm{m} / \mathrm{s} \ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} \end{array} $$

- Negotovost:

OPOZORILO!

Podane merilne vrednosti veljajo za nove naprave. Z dnevno uporabo se vrednosti hrupa in vibracij spremenijo.

OPOMBA

V teh navodilih podan nivo hrupa ustreza merilnemu postopku iz evropske smernice EN 62841 in ga lahko uporabite za primerjavo z drugimi električnimi orodji. Primeren je tudi za začasno oceno obremenitve s hrupom. Podan nivo hrupa

predstavlja obremenitev pod glavnimi vrstami uporabe električnega orodja. Če pa se električno orodje uporablja za drug namen z razlikujočimi mešalnimi orodji ali z nezadovoljivim vzdrževanjem, lahko nivo hrupa odstopa od podanega. To lahko obremenitev s hrupom preko celotnega delovnega časa očitno poveča.

Za eno natančno oceno obremenitve s hrupom je treba upoštevati tudi čas. ko je naprava izključena ali pa sicer teče, ampak se dejansko ne uporablja. To lahko obremenitev s hrupom preko celotnega časa občutno zmanjša.

Določite tudi dodatne varnostne ukrepe za zaščito upravljavca orodja pred izpostavljanjem hrupu, kot na primer: vzdrževanje električnega orodja in mešalnega orodja, ohranjanje toplote rok, organizacija mešalnih postopkov.

POZOR!

Pri ravni zvočnega tlaka nad 85 dB(A) uporabljajte zaščito za ušesa.

Tehnične specifikacije

		CS 62 18.0-EC
Vrsta naprave Ročna krožna žaga
Akumulatorska baterija Ah 5,0
Čas polnjenja (Akumulatorska baterija 5 Ah) min	maks. 45
Število vrtljajev v prostem teku	m/s	5.000
Vpenjalna odprtina žaginega lista mm	20
Maks. premer žaginega lista	mm 165
Maks. širina reza	mm	1,6
Maks. debelina lista	mm	1,0
Maks. globina reza	mm	62
Maks. zajeralni rez		50°
Teža v skladu s postopkom „EPTA 01/2003“ (z akumulatorsko baterijo 5,0 Ah)	kg	3,9
Teža, akumulatorska baterija	kg	0,72
Prednastavitev kota		22,5°, 45°, 50°

Pregled

1 Filter
2 Akumulatorska baterija
3 Odklep akumulatorske baterije
4 Zaščitni pokrov
5 Ročaj
6 Dodaten ročaj
7 Skala za globino reza
8 Zapora vklopa za stikalo za vklop/izklop
9 Stikalo za vklop in izklop
10 Zatezna ročica za predizbiro globine reza
11 Pritezni vijak za vzporedno vodilo
12 Priključni nastavek
13 Vzporedno vodilo

14 Šesterorobi vtični izvijač
15 Gumb za blokado vretena
16 Skala za kot zajere
17 Osnovna plošča
18 Vpenjalna ročica za kot zajere
19 Predizbira kota
20 List krožne žage
21 Vpenjalni vijak z vpenjalom
22 Ročica nihajnega zaščitnega pokrova
23 Pritezni vijak za predizbiro kota zajere
24 Nihajni zaščitni pokrov (spodnja podložka)

Navodila za uporabo

OPOZORILO!

Pred vsemi deli na električnem orodju odstranite akumulatorsko baterijo.

Pred vklopom električnega orodja

Odstranite embalažo in preverite, da je pošiljka popolna in nepoškodovana.

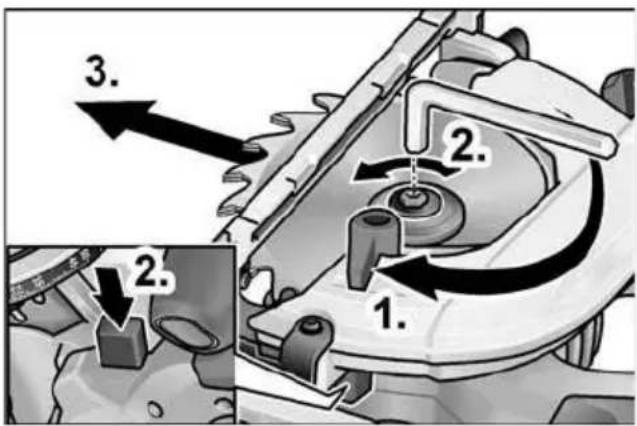

Pritrjevanje ali menjava žaginega lista

OPOMBA

Priporočamo, da uporabljate samo liste za krožne žage, ki jih ponuja FLEX za to orodje.

• Uporabljajte samo žagine liste s premerom v skladu z napisi na žagi.
• Izberite primeren žagin list glede na obdelovanec, ki ga boste žagali.
• Uporabljajte samo žagine liste, pri katerih je dovoljeno število vrtljajev enako ali višje od nazivnega števila vrtljajev električnega orodja.
• Uporabljajte samo žagine liste, ki jih je odobril proizvajalec in ustrezajo standardu EN 847-1.

OPOZORILO!

Pred vsemi deli na električnem orodju odstranite akumulatorsko baterijo.

■ Pritisnite na zaporo vretena in jo držite pritisnjeno.
■ S pomočjo priloženega šesterorobega vtičnega izvijača z vrtenjem v levo sprostite pritezni vijak.
■ Odvijte pritezni vijak (3) in snemite sprednjo vpenjalno prirobnico (4).
- Žagin list (2) izvlecite iz ohišja v smeri navzdol.

POZOR!

• Upoštevajte vgradni položaj zadnje (5) in sprednje vpenjalne prirobnice (4).
• Smer žaganja zob (smer puščice na žaginem listu) in puščica smeri vrtenja na ohišju morata biti usklajeni.

■ Po potrebi očistite zadnjo (5) in sprednjo vpenjalno prirobnico (4).
- Žagin list s spodnje strani vstavite v ohišje.
■ Namestite sprednjo vpenjalno prirobnico (4) in z ročnim vrtenjem v desno privijte pritezni vijak (3).
■ Pritisnite na zaporo vretena in jo držite pritisnjeno. Pritezni vijak (3) do konca privijte s šesterorobim vtičnim izvijačem.

Odsesavanje iveri

OPOZORILO!

Prah materialov, kot so premazi z vsebnostjo svinca, določene vrste lesa, mineralov in kovin, lahko predstavlja nevarnost za uporabnika ali ljudi v bližini. Vdihavanje ali stik s takšnim prahom lahko povzročita bolezni dihal in/ali alergijske reakcije.

• Poskrbite za dobro prezračevanje delovnega mesta!
• Po možnosti priključite sistem za odsesavanje prahu.
• Priporočamo uporabo dihalne maske s filtrom razreda P2.

Izogibajte se kopičenju prahu na delovnem mestu. Prah se lahko hitro vname.

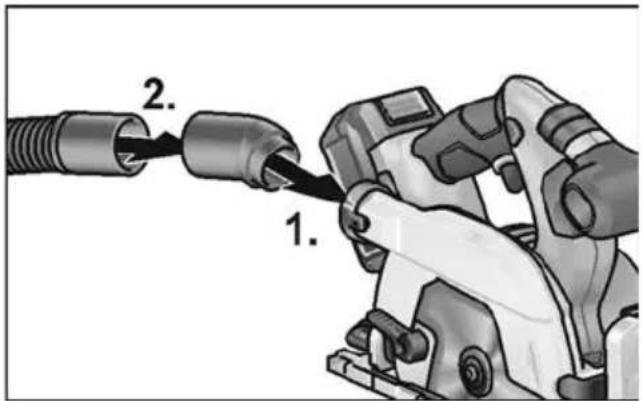

■ Vstavite priključni nastavek (1.).
■ Sesalno cev z adapterjem pritrdite na priključni nastavek (2.).
■ Sesalno cev priključite na sesalnik. Upoštevajte navodila za uporabo sesalnika! Preverite, ali je cev dobro pritrjena!

Nastavitev globine reza

i OPOMBA

Za optimalne rezultate rezanja mora biti globina reza 2–5 mm večja od debeline materiala, ki ga režete.

OPOZORILO!

Pred vsemi deli na električnem orodju odstranite akumulatorsko baterijo.

Nastavitev kota zajere

i OPOMBA

Pri zajeralnem rezu je globina reza manjša od vrednosti za globino reza, ki je prikazana na skali.

OPOZORILO!

Pred vsemi deli na električnem orodju odstranite akumulatorsko baterijo.

■ Sprostite klinaste vijake (1.).
■ S pomočjo skale nastavite želeni kot zajere (2.).
■ Privijte klinaste vijake (3.).

Vstavljanje/menjava akumulatorske baterije

■ Napolnjeno akumulatorsko baterijo v električno orodje potisnite tako daleč, da se popolnoma zaskoči.

■ Za izvzemanje pritisnite gumb za sprostitev (1.) in izvlecite akumulatorsko baterijo (2.).

POZOR!

Če orodja dalj časa ne uporabljate, zaščitite kontakte akumulatorske baterije. Nepritrjeni kovinski deli lahko povzročijo kratek stik kontaktov, kar privede do nevarnosti eksplozije in požara!

Stanje napolnjenosti akumulatorske baterije

■ S pritiskom na tipko lahko z LED-diod odčitate stanje napolnjenosti akumulatorskih baterij.

Prikaz ugasne po 5 sekundah.

Če utripa ena od LED-diod, je treba napolniti akumulatorsko baterijo. Če po pritisku na tipko ne sveti nobena LED-dioda, je akumulatorska baterija pokvarjena in jo je treba zamenjati.

Vklop in izklop

POZOR!

Iz varnostnih razlogov se stikalo ne zaskoči in ga je treba med žaganjem držati. Zapora vklopa preprečuje nenameren vklop in zaklene zaščitni pokrov.

Žago vedno vklopite šele, ko je v delovnem položaju.

■ Zaporo vklopa potisnite v levo/desno in jo držite (1.).
■ Pritisnite stikalo in ga držite (2.).
■ Spustite zaporo vklopa (ko je žaga ugreznjena).

Za izklop:

■ Spustite stikalo.

Vzporedno vodilo

OPOZORILO!

Pred vsemi deli na električnem orodju odstranite akumulatorsko baterijo.

i OPOMBA

Za odlaganje žage v priloženi transportni kovček je treba odstraniti vzporedno vodilo.

Vzporedno vodilo je mogoče namestiti v smeri potiskanja žage na levi ali desni strani.

■ Namestite krilni vijak/pritiskač/vzmet za pritrditev vzporednega vodila (1.).
■ Vstavite vzporedno vodilo in ga nastavite na želeno širino (2.).
■ Privijte krilne vijake (3.).

Delo z električnim orodjem

POZOR!

Po izklopu se žagin list še nekaj časa vrti. Če se vrteči se žagin list dotakne obdelovanca, lahko pride do povratnega udarca.

OPOMBA

Premočno potiskanje naprej zmanjšuje zmogljivost orodja, slabša kakovost reza in zmanjšuje življenjsko dobo žaginega lista.

Žaganje po zarisu

■ Priključite sesalno cev.
■ Nastavite želeno globino reza.
■ Po potrebi nastavite kot zajere.

■ Vtaknite vtič v vtičnico.
■ Vklopite sesalnik.
■ Z desno roko primite ročaj.
■ Mizo za žago namestite na obdelovanec.
■ Vklopite žago in počakajte, da žagin list doseže maksimalno število vrtljajev.
■ Žago počasi pomikajte proti materialu.

OPOMBA

Rezalne oznake na mizi za žago prikazujejo položaj žaginega lista pri pravokotnem rezu.

■ Žago enakomerno potiskajte skozi material.
- Po koncu reza: - Izklopite žago. Žagin list še nekaj časa vrti! - Pri dvigovanju žage se nihajni zaščitni pokrov zapre.
■ Po koncu dela: Temeljito očistite električno orodje in pribor.

Filter:

OPOMBA

Za obdelovanje večjih obdelovancev ali za rezanje ravnih kotov lahko na obdelovanca pritrdite letev ali podobne predmete kot prislon za pomoč in vodite krožno žago z mizo za žago vzdolž ob njem.

Polnilnik

1 Reža za vstavljanje akumulatorske baterije
2 Kontakti
3 Prezračevalne reže
4 Zaslon za prikaz delovnega stanja
5 Omrežni kabel z omrežnim vtičem

Polnilnik CA 10.8/18.0 je namenjen polnjenju akumulatorskih baterij podjetja FLEX naslednjih vrst:

Nasveti za dolgo življenjsko dobo akumulatorske baterije

POZOR!

• Akumulatorskih baterij nikdar ne polnite pri temperaturah pod 0 °C oz. pri temperaturah nad 55 °C.
• Akumulatorskih baterij ne polnite v okoljih z visoko stopnjo vlage v zraku oz. pri visokih okoljskih temperaturah.
• Akumulatorskih baterij in polnilnika med polnjenjem ne prekrivajte.
• Omrežni vtič polnilnika po končanem polnjenju izvlecite iz vtičnice.

Med polnjenjem se akumulatorska baterija in polnilnik segrejeta. To je povsem običajno! Litij-ionske akumulatorske baterije nimajo znanega „spominskega učinka“. Kljub temu je treba akumulatorsko baterijo pred

polnjenjem popolnoma izprazniti in dovoliti, da se polnjenje v celoti zaključi.

Če akumulatorskih baterij dalj časa ne boste uporabljali, jih shranite v delno napolnjenem stanju in pri hladnih temperaturah.

Polnjenje

POZOR!

V priložen polnilnik je dovoljeno vstaviti samo originalne akumulatorske baterije.

Vtič polnilnika priključite na električno omrežje. Osvetlitev ozadja zaslona za dve sekundi zasveti zeleno, nato znova ugasne. Prikaže se napis OK.

■ Akumulatorsko baterijo potisnite v polnilnik tako daleč, da se popolnoma zaskoči.

– Na zaslonu se izmenično prikazujeta preostali čas polnjenja (do popolne napolnjenosti akumulatorske baterije) in grafičen prikaz napolnjenosti.
– Osvetlitev ozadja zaslona sveti oranžno, ko je stanje napolnjenosti akumulatorske baterije manj kot 80 %.
– Ko je akumulatorska baterija napolnjena 80 % ali več, zaslon sveti zeleno in prikaže se napis OK.

■ Akumulatorska baterija je povsem

napolnjena, ko se prikaže

Zelena osvetlitev ozadja po krajšem času ugasne.

■ Akumulatorsko baterijo izvzemite iz polnilnika.

■ Izvlecite vtič iz vtičnice.

OPOMBA

Če po vstavitvi akumulatorske baterije v polnilnik zaslon utripa, je na akumulatorski bateriji ali na polnilniku prišlo do napake.

Zaslon utripa počasi. Oranžna osvetlitev ozadja.

Akumulatorska baterija je prevroča oz. prehladna. Ko akumulatorska baterija doseže temperaturo za polnjenje (0 °C ...55 °C), se polnjenje začne.

Zaslon utripa hitro. Rdeča osvetlitev ozadja.

Akumulatorsko baterijo odstranite iz polnilnika in jo znova vstavite. Če prikaz ostane nespremenjen, je akumulatorska baterija v okvari. Zamenjajte akumulatorsko baterijo oz. jo odnesite v specializirano delavnico, da jo preverijo.

Če se enako sporočilo pojavi, tudi ko uporabite drugo akumulatorsko baterijo, je prišlo do okvare polnilnika. V specializirani delavnici naj preverijo polnilnik.

Vzdrževanje in nega

OPOZORILO!

Pred vsemi deli na električnem orodju odstranite akumulatorsko baterijo.

Čiščenje

Čiščenje električnega orodja

OPOZORILO!

Ne uporabljajte vode ali tekočih čistilnih sredstev.

■ Notranjost ohišja z motorjem redno izpihujte s suhim stisnjenim zrakom.

■ Mizo za žago in priprave za nastavitev ter zaščitni pokrov čistite s sesalnikom in čopičem.

Prepričajte se, da se spodnji zaščitni pokrov premika brez upora.

■ Zglobe občasno namažite s strojnim oljem.

Čistite tudi vodilno letev, da preprečite slabšanje vodenja žage in s tem natančnosti reza.

Polnilnik

OPOZORILO!

Pred vsemi deli izvlecite vtič iz vtičnice. Ne uporabljajte vode ali tekočih čistilnih sredstev.

■ Umazanijo in prah z ohišja odstranite s čopičem ali suho krpo.

Popravila

Popravila lahko izvede samo pooblaščena servisni center za stranke.

OPOMBA

Med garancijsko dobo ne odstranjujte vijakov z ohišja motorja. V primeru neupoštevanja prenehajo veljati garancijske obveznosti proizvajalca.

Nadomestni deli in pripomočki

Dodaten pribor, še posebej brusilne nastavke, si lahko ogledate v katalogu proizvajalca.

Eksplozijsko risbo in sezname nadomestnih delov najdete na naši spletni strani:

www.flex-tools.com

Podatki o odlaganju

OPOZORILO!

Z odsluženih orodij odstranite kable, da jih ne bo mogoče uporabljati.

Električnih orodij ne odstranite med gospodinjske odpadke!

V skladu z Direktivo 2012/19/EU

o odpadni električni in elektronski opremi ter prenosom v nacionalno pravo je treba rabljena električna orodja zbrati ločeno in reciklirati na okolju prijazen način.

OPOMBA

Glede možnosti odstranjevanja se obrnite na pooblaščenega prodajalca!

Izjava o skladnosti (€

Na lastno odgovornost izjavljamo, da je izdelek, opisan v "Tehnične specifikacije", skladen z naslednjimi standardi ali normativnimi dokumenti:

EN 62841 v skladu z določbami iz direktiv

2014/30/EU, 2006/42/ES, 2011/65/EU.

Odgovornost za tehnično dokumentacijo:

Proizvajalec in njegov zastopnik nista odgovorna za kakršno koli škodo in izgubo dobička zaradi prekinitve poslovanja, ki je posledica izdelka ali nemogoče uporabe izdelka.

Proizvajalec in njegov zastopnik nista odgovorna za kakršno koli škodo, ki je nastala zaradi nepravilne uporabe električnega orodja ali njegove uporabe z izdelki drugih proizvajalcev.

Cuprins
