Produkta veids	Bezvadu rokas ripzāģis
Zīmols	Flex
Modelis	CS 62 18.0-EC
Barošana	Li-ion 18 V, 5,0 Ah akumulators
Maksimālais asmens diametrs	165 mm
Maksimālais griešanas dziļums	62 mm
Maksimālais slīpuma griezums	50°
Tukšgaitas ātrums	5000 apgr./min
Svars (ar akumulatoru)	3,9 kg
Akumulatora svars	0,72 kg
Asmens urbums	20 mm
Maksimālais griezuma platums	1,6 mm
Maksimālais asmens korpusa biezums	1,0 mm
Uzlādes laiks (5,0 Ah)	45 min
Skaņas spiediena līmenis	83 dB(A)
Skaņas jaudas līmenis	94 dB(A)
Vibrācija (emisijas vērtība)	< 2,5 m/s²
Aizsargvāks	Šūpoles aizsargvāks (apakšējais) + fiksēts aizsargvāks
Paralēlais atduris	Iekļauts, regulējams pa kreisi vai pa labi
Skaidu uzsūkšana	Jā, ar savienojuma uzmavu putekļsūcējam
Apkope un tīrīšana	Regulāra tīrīšana ar sausu saspiestu gaisu, neizmantot ūdeni
Drošība	Vārpstas bloķēšana, pretieslēgšanās svira, dubultā izolācija
Rezerves daļas un remontējamība	Sprādzienveida skati un detaļas pieejamas vietnē www.flex-tools.com

Bieži uzdotie jautājumi - CS 62 18.0-EC Flex

Kāda veida akumulatoru izmanto zāģis CS 62 18.0-EC?

Tā izmanto Li-ion 18 V akumulatoru, tipa AP 18.0 (2,5 Ah vai 5,0 Ah). Saderīgais lādētājs ir CA 10.8/18.0.

Kāds ir maksimālais griešanas dziļums?

Maksimālais griešanas dziļums ir 62 mm. Lai sasniegtu optimālus rezultātus, iestatiet dziļumu par 2–5 mm vairāk nekā materiāla biezums.

Kā nomainīt zāģa asmeni?

Vispirms izņemiet akumulatoru. Nospiediet vārpstas bloķētāju, atskrūvējiet stiprinājuma skrūvi ar sešstūra atslēgu (pretēji pulksteņrādītāja virzienam), noņemiet priekšējo atloku un asmeni. Uzstādiet jauno asmeni, ievērojot griešanās virzienu (bultiņa uz asmens), un pievelciet skrūvi.

Kādi piederumi tiek piegādāti?

Piegāde ietver: zāģi, 5,0 Ah akumulatoru, CA 10.8/18.0 lādētāju, paralēlo atduri, sešstūra atslēgu un transportēšanas somu.

Kā iestatīt slīpuma leņķi?

Atskrūvējiet skrūves (1.), iestatiet vēlamo leņķi uz skalas (2.) līdz 50°, tad atkal pievelciet skrūves (3.). Ņemiet vērā, ka slīpā griezumā faktiskais griešanas dziļums samazinās.

Ko darīt, ja akumulators neuzlādējas?

Vispirms pārbaudiet lādētāja LED indikatorus: ja fona apgaismojums mirgo sarkanā krāsā, akumulators ir bojāts. Ja mirgo oranžā krāsā, temperatūra ir ārpus diapazona (0–55°C). Pagaidiet, līdz tas atdziest vai sasilst. Ja problēma saglabājas, sazinieties ar pilnvarotu servisa centru.

Kā tīrīt zāģi?

Izņemiet akumulatoru. Notīriet korpusa iekšpusi un motoru ar sausu saspiestu gaisu. Nekad neizmantojiet ūdeni. Notīriet galdu, aizsargvākus un profila rievu ar putekļsūcēju un suku.

Kādi asmeņu veidi ir aizliegti?

Ir aizliegts izmantot HSS asmeņus (ātrgaitas tērauds) un griešanas diskus. Izmantojiet tikai FLEX ieteiktos asmeņus, kas atbilst EN 847-1 standartam, ar diametru 165 mm un urbumu 20 mm.

Kā izmantot skaidu uzsūkšanu?

Ievietojiet savienojuma uzmavu atverē, piestipriniet uzsūkšanas šļūteni ar adapteri, tad pievienojiet putekļsūcējam. Pārliecinieties, ka stiprinājums ir stingrs. Izmantojiet P2 klases putekļu masku.

Ko darīt asmens atsitiena (kickback) gadījumā?

Turiet zāģi ar abām rokām, stāviet asmens sānos. Iestrēgšanas gadījumā izslēdziet zāģi un nenoņemiet asmeni, kamēr tas nav apstājies. Izmantojiet asinātus asmeņus, paralēlo atduri un nostipriniet lielas plāksnes.

LIETOŠANAS INSTRUKCIJA CS 62 18.0-EC Flex

Iv Lietošanas pamācības oriģināls 306

Trokšni un vibrācija 309

Tehniskā informācija 309

Iss apskats 310

Lietošanas noteikumi ..... 311

Tehniskā apkope un kopšana ..... 316

Norādījumi par likvidēšanu ..... 316

(€-Atbilstība. 317

Atbildības izslēgšana 317

Izmantotie simboli

BRĪDINĀJUMS!

Apzīmē tiešu draudošu bīstamību.

Sī norādījuma neievērošanas gadījumā draud nāve vai loti smagas traumas.

UZMANĪBU!

Apzīmē iespējamu bīstamu situāciju.

Śī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi.

NORĀDĪJUMS!

Apzīmē izmantošanas ieteikumus un svarīgu informāciju.

Simboli uz instrumenta

Pirms ekspluatācijas izlasiet lietošanas pamācību!

Nēsājiet acu aizsargu!

Nēsājiet trokšņu aizsargu!

Norādījums par vecās iekārtas likvidēšanu (sk. 316. lpp.)!

Jūsu drošībai

BRĪDINĀJUMS!

Pirms elektroinstrumenta izmantošanas izlasiet un rīkojieties saskaņā ar:

- šo lietošanas pamācību,

- pievienotās brošūras „Vispārējiem drošības tehnikas norādījumiem“ darbā ar elektroinstrumentiem (Aprakstu-Nr.: 315.915),

- darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām.

Šis elektroinstruments izgatavots atbilstoši tehnikas limenim, un balstoties uz atzītiem darba drošības tehnikas noteikumiem.

Neskatoties uz to, tās izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā arī mašīnas bojājumi vai citi materiāli zaudējumi.

Elektroinstrumentu drīkst izmantot tikai

- paredzētajiem darbiem,

- drošības tehnikas noteikumiem atbilstošā stāvoklī.

Drošību ietekmējoši traucējumi nekavējoties jānovērš.

Noteikumiem atbilstoša izmantošana

Ripzāgis CS 62 18.0-EC ir paredzēts

-profesionālai izmantošanai rūpniecībā un amatniecībā,

-garenzāgēšanai un škērszāgēšanai ar taisnu griezuma gaitu,

-masīvkoka un plākšņsagatavju, kā piemēram, skaidu un galdnieka plākšņu un MDF plākšņu līdz maksimālam 62 mm biezumam griešanai,

-izmantošanai ar zāgripām, kuras šai ierīcei piedāvā firma FLEX.

Aizliegta

–HSS zāgplātnu un griezējdisku izmantošana,

-kā galda ripzāga stacionāra izmantošana,

-izmantošana zem klajas debess lietus laikā,

-izmantošana telpās ar sprādziena izraisīšanas bīstamību.

Ripzāgu drošības tehnikas noteikumi

BRĪDINĀJUMS!

Ar visiem šajā lietošanas pamācībā snieg-tajiem drošības tehnikas noteikumiem un norādījumiem ir jāiepazīstas un jāievēro. Klūdoties brīdinājumu un norādījumu ievērošanā, var tikt izraisītas elektrotraumas, degšana un/vai smagas traumas. Labi uzglabājiet šo lietošanas pamācību vēlākai izmantošanai.

Zāgēšana

■ BĪSTAMI: nelieciet rokas zāgēšanas zonā un pie zāgripas. Ar otru roku turiet papildrokturi vai motora korpusu. Ja zāgis tiek turēts ar abām rokām, zāgis rokas nevar savainot.
■ Nelieciet rokas zem sagataves. Aizsargpārsegs zem sagataves nevar jūs pasargāt no zāgripas.
Zāgēšanas dziļumu pielāgojiet sagataves biezumam. Zem sagataves jābūt redzamam mazāk par pilnu zoba augstumu.
Nekad neturiet zāgējamo sagatavi rokā vai virs kājas. Nostipriniet sagatavi stabilā turētājā. Ir svarīgi sagatavi labi nostiprināt, lai samazinātu risku saskarties ar ķernenī, zāgripas iesprūšanas risku vai kontroles zaudēšanas risku.
■ Turiet elektroinstrumentu tikai aiz izolētajām rokturu vietām, ja izpildāt darbus, kuru laikā izmantojamais instruments var skart slēptus elektrības vadus. Kontakts ar spriegumu vadošu vadu pakļauj spriegumam ari elektroinstrumenta metāla detaļas un var izraisīt elektrošoku.
Gareniskas zāgēšanas laikā vienmēr izmantojiet atduri vai taisnu malas vadotni. Tas uzlabo griešanas precizitāti un samazina zāgripas iesprūšanas iespēju.
■ Vienmēr izmantojiet pareiza lieluma zāgripas un ar piemērotu nostiprināšanas atveri (piemēram, zvaigžnveida vai apaļu). Zāgripas, kas neatbilst zāga montāžas detaļām, darbojas nevienmērīgi un izraisa kontroles zaudēšanu.
Nekad neizmantojiet bojātas vai nepareizas zāgripas paplāksnes vai skrūves. Zāgripas paplāksnes un skrūves konstruētas speciāli jūsu zāgim optimālai jaudai un ekspluatācijas drošībai.

Atsitiena cēloņi un atbilstošie drošības norādījumi

Atsitiens ir pēkšņa reakcija, ja zāgripa ir iekērusies, iesprūdusi vai nepareizi novietota, un tas izraisa nekontrolētu zāga pacelšanos un kustību ārā no sagataves lietotāja virzienā. Ja zāgripa iesprūst zāgēšanas spraugā, kas aizveras, tā noblokējas, un motora spēks atsit zāgi lietotāja virzienā.

Ja zāgripa zāgēšanas vietā sagriežas vai tiek nepareizi novietota, zāgripas apakšējās malas zobi var iesprūst sagataves virsmā, kā dēļ zāgripa izlec no zāgēšanas spraugas un zāgis atlec lietotāja virzienā.

Atsitiens ir nepareizas vai klūdainas zāga lietošanas sekas. No tā var izvairīties, ievērojot piesardzību, kā aprakstīts turpinājumā.

■ Turiet zāgi stingri ar abām rokām un tās novietojiet tādā pozīcijā, lai varētu apturēt atsitiena spēku. Vienmēr turieties zāgripas sānos, nekad neturiet zāgripu vienā līnijā ar kermani. Atsitiena gadījumā zāgis var lēkt atpakal; tomēr lietotājs, ievērojot noteikto piesardzību, var pārvaldīt atsitiena spēku.
■ Ja zāgripa iesprūst vai jūs pārtraucat darbu, izslēdziet zāgi un turiet to mierīgi sagatavē, līdz zāgripa ir apstājusies. Nekad nemēginiet zāgi izņemt no sagataves vai vilkt atpakal, kamēr zāgripa vēl kustas, citādi iespējams atsitiens. Nosakiet un novērsiet zāgripas iesprūšanas cēloni.
■ Ja vēlaties atkal iedarbināt zāgi, kas atrodas sagatavē, iecentrējiet zāgi zāgēšanas spraugā un pārbaudiet, vai zāga zobi nav iesprūduši sagatavē. Ja zāgripa ir iesprūdusi, no jauna ieslēdzot zāgi, tā var izlekt no sagataves vai izraisīt atsitienu.
Lielas plāksnes atbalstiet, lai samazinātu atsitiena risku iesprūdušas zāgripas dēl. Lielas plāksnes var izliekties zem sava svara. Plāksnes jāatbalsta abās pusēs, kā arī zāgēšanas spraugas tuvumā un pie malas.
■ Neizmantojiet neasas vai bojātas zāgripas. Zāgripas ar neasiem vai nepareizi vērstiem zobiem pārāk šauras zāgēšanas spraugas dēl izraisa palielinātu berzi, zāgripas iesprūšanu un atsitienu.

■ Pirms zāgēšanas pievelciet zāgēšanas dziļuma un lenķa regulatoru. Ja zāgēšanas laikā mainās ripas regulējums, zāgripa var iesprūst un var sekot atsitiens.
■ levērojiet īpašu piesardzību, zāgējot esošās sienās vai citās nepārredzamās zonās. legrimstošā zāgripa, zāgējot slēptus objektus, var noblokēties un izraisīt atsitienu.

Aizsargpārsega funkcija

■ Pirms katras lietošanas pārbaudiet, vai aizsargpārsegs aizveras nevainojami. Neizmantojiet zāgi, ja aizsargpārsegs nekustas brīvi un uzreiz neaizveras. Nekad neiespīlējiet vai nepiesieniet aizsargpārsegu; tādā gadījumā zāgripa būtu nenosegta. Ja zāgis nejauši nokrīt zemē, aizsargpārsegs var tikt saliekts. Pārliecinieties, ka aizsargpārsegs brīvi kustas un nevienā zāgēšanas leŋkī un dzilumā neaizskar ne zāgripu, ne citas detalas.

Pārbaudiet aizsargpārsega atsperu stāvokli un funkcionēšanu. Ja aizsargpārsegs un atsperes nedarbojas pareizi, pirms lietošanas nododiet zāgi tehniskajai apkopei. Bojātas detaļas, lipīgs aplikums vai sakrājušās skaidas kavē apakšējā aizsargpārsega darbību.

Pārliecinieties, ka zāga pamatplāksne zāgēšanas lenka iestatījumā, kas nav 90°, „iegremdēšanas” laikā nepārbīdās. Pārbīdoties uz sāniem, ripa var iesprūst un iespējams atsitiens.

■ Nelieciet zāgi uz darba galda vai uz zemes, ja aizsargpārsegs nenosedz zāgripu. Neaizsargāta, pēc inerces strādājoša zāgripa pārvieto zāgi pretēji zāgēšanas virzienam un zāgē visu, kas atrodas pa celam. Nemiet vērā ripas inerces darbības laiku pēc izslēgšanas.

Apakšējā aizsargpārsega funkcija

■ Pirms katras lietošanas pārbaudiet, vai apakšējais aizsargpārsegs aizveras nevainojami. Neizmantojiet zāgi, ja apakšējais aizsargpārsegs nekustas brīvi un uzreiz neaizveras. Nekad neiespīlējiet vai nepiesieniet apakšējo aizsargpārsegu atvērtā pozīcijā. Ja zāgis nejauši nokrīt zemē, apakšējais

aizsargpārsegs var tikt saliekts. Atveriet aizsargpārsegu ar atvilkšanas sviru un pārliecinieties, ka aizsargpārsegs brīvi kustas un nevienā zāgēšanas leŋkī un dzilumā neaizskar ne zāgripu, ne citas detalas.

Pārbaudiet apakšējā aizsargpārsega atsperu funkcionēšanu. Ja apakšējais aizsargpārsegs un atsperes nedarbojas pareizi, pirms lietošanas nododiet zāgi tehniskajai apkopei. Bojātas detaļas, lipīgs aplikums vai sakrājušās skaidas kavē apakšējā aizsargpārsega darbību.
Ar roku atveriet apakšējo pārsegu tikai īpašu zāgēšanas paņēmienu laikā, piemēram, „iegremdējošās un leņkveida zāgēšanas” laikā. Atveriet apakšējo aizsargpārsegu ar atvilkšanas sviru un atlaidiet to, tiklīdz zāgripa iegrimst sagatavē. Visu pārējo zāgēšanas darbu laikā apakšējam aizsargpārsegam jādarbojas automātiski.
Nelieciet zāgi uz darba galda vai uz zemes, ja apakšējais aizsargpārsegs nenosedz zāgripu. Neaizsargāta, pēc inerces strādājoša zāgripa pārvieto zāgi pretēji zāgēšanas virzienam un zāgē visu, kas atrodas pa ceļam. Nemiet vērā zāgripas inerces darbības laiku.

Papilddrošības tehnikas norādījumi

■ Nelieciet rokas skaidu izmetējā.
Rotējošās detaļas var izraisīt traumas.
■ Nestrādājiet ar zāgi virs galvas. Tā Jūs nevarat pietiekami kontrolēt elektroinstrumentu.
Nedarbiniet elektroinstrumentu stacionāri. Tas nav konstruēts darbam ar zāggaldu.
■ Neizmantojiet HSS tērauda zāgplātnes. Tādas zāgplātnes var viegli salūzt.
■ Nezāgējiet melnos metālus. Kvēlojošas skaidas var aizdedzināt putekļu nosūkšanas sistēmu.

Trokšni un vibrācija

Trokšņu un svārstību koeficienti tika noteikti atbilstoši EN 62841.

Ar A novērtētais ierīces trokšņa līmenis parasti sastāda:

-Skañas spiediena limeni: 83 dB(A);

-Skañas jaudas limeni: 94 dB(A);

-Nedrošība: K = 3 dB.

Svārstību summārā vērtība:

-Emisijas koeficients: a _h < 2,5 m/s ^2

-Nedrošiba: K = 1,5 m/s

UZMANĪBU!

Dotās mērvienības attiecas uz jaunām ierīcēm. Izmantojot katru dienu, izmainās trokšņu un svārstību koeficienti.

NORĀDĪJUMS!

Šajās tehniskajās prasībās norādītais svārstību līmenis ir izmērīts atbilstoši EN 62841 normētajai mērišanas metodei un elektroinstrumentu salīdzināšanai var tik savstarpēji izmantots.

Tas ir piemērots ari iepriekšējai svārstību

slodzes novērtēšanai.

Dotais svārstību līmenis parāda galvenos elektroinstrumenta izmantošanas veidus.

Bet, ja elektroinstruments ar atškirīgiem rezerves instrumentiem vai nepietiekamu apkopi tiek pielietots citādai izmantošanai, tad var rasties svārstību līmeņa novirzes. Tas var ievērojami palielināt svārstību slodzi visā darba laika periodā. Precīzai svārstību slodzes noteikšanai jāņem vērā arī tas laiks, kurā ierīce ir gan izslēgta, vai arī darbojas, bet faktiski neatrodas darba procesā.

Tas var ievērojami samazināt svārstību slodzi visā darba laika periodā.

Sastādiet drošības tehnikas papildnotei-kumus strādājošās personas aizsardzībai pret svārstību iedarbību, kā piem., attiecībā uz: elektroinstrumenta un rezerves instrumentu apkopi, roku siltuma saglabāšanu, darba procesu organizāciju.

UZMANĪBU!

Škaņas spiedienam pārsniedzot 85 dB(A), jānēsā skaņas aizsargu.

Tehniskā informācija

		CS 62 18.0-EC
Ierīces modelis Rokas ripzāgis
Akumulators Ah 5,0
Uzlādes laiks (Akumulators 5,0 Ah) min maks. 45
Tuščios veikos sukimosi greitis apgr./min. 5.000
Zāgplātnes nostiprinājuma urbums	mm	20
maks. zāgplātnes diametrs	mm	165
maks. iezāgējuma platums	mm	1,6
maks. zāga plātnes biezums	mm	1,0
maks. griezuma dzilums	mm	62
maks. slīpinājuma griezums		50°
Svars atvilstoši „EPTA-procedure 01/2003“ (ar 5,0 Ah akumulatoru)	kg	3,9
Svars akumulators	kg	0,72
lepriekšējs lenka iestatījums		22,5°, 45°, 50°

Iss apskats

1 Filtrs
2 A k u m u l a t
3 Akumulatora atbrīvošanas slēdzis
4 Aizsargpārsegs
5 R o k t u r i s
6 Papildrokturis
7 Zāgēšanas dziluma skala
8 leslēgšanas/izslēgšanas slēdža ieslēgšanas blokētājs
9 leslēgšanas/izslēgšanas slēdzis
10 Zāgēšanas dziluma iepriekšizvēles fiksēšanas svira
11 Paralēlās vadotnes fiksēšanas skrūve
12 Savienotājcaurule
13 Paralēlatturis

14 lekšējā sēšstūru atslēga
15 Darbvārpstas fiksēšanas taustiņš
16 Zāgēšanas leŋka skala
17 Pamatne
18 Zāgēšanas leŋka fiksēšanas svira
19 Lenka iepriekšizvēle
20 Zāgripa
21 Spriegošanas skrūve ar piespiedējatloku
22 Atvilkšanas svira atvāžamajam aizsargpārsegam
23 Zāgēšanas leŋka iepriekšizvēles fiksēšanas skrūve
24 Atvāžamais aizsargpārsegs (apakšējais aizsargpārsegs)

Lietošanas noteikumi

BRĪDINĀJUMS!

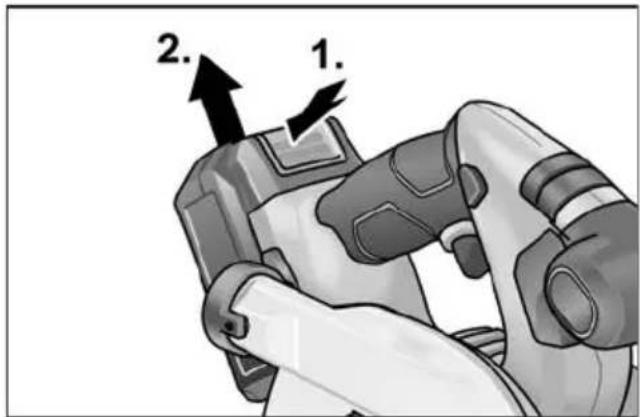

Pirms sākat jebkādu darbu pie elektroinstrumenta, izņemiet no ierīces akumulatoru.

Pirms ekspluatācijas

Izpakojiet elektroinstrumentu un aprīkojumu, pārbaudiet piegādes komplekta saturu un iespējamos transportēšanas bojājumus.

Zāgplātnes nostiprināšana vai nomaiņa

NORĀDĪJUMS!

lesakām izmantot tikai zāgripas, kuras šai ierīcei piedāvā firma FLEX.

• Izmantojiet tikai zāgripas ar diametru, kas atbilst uzrakstiem uz zāga.
• Izvēlieties zāgējamajam materiālam pareizo zāgripu.
• Izmantojiet tikai zāgripas ar apgriezienu skaita kodu, kas atbilst uz elektroinstrumenta norādītajam apgriezienu skaitam vai ir lielāks par to.
• Izmantojiet tikai ražotāja noteiktās zāgripas, kas atbilst EN 847-1.

BRĪDINĀJUMS!

Pirms sākat jebkādu darbu pie elektroinstrumenta, izņemiet no ierīces akumulatoru.

■ Nospiediet darbvārpstas aretieri un turiet nospiestu.
■ Atlaidiet saspiedējskrūvi ar piegādāto iekšējo seštūru atslēgu pretēji pulksteņrādītāju virzienam.
■ Noskrūvējiet saspiedējskrūvi (3) un nonemiet priekšējo savilcējatloku (4).
■ Iznemiet zāgplātni (2) uz leju no korpusa.

UZMANĪBU!

• levērojiet pakalējā (5) un priekšējā savilcējatloka (4) montāžas vietu.
• Zobu griešanas virzienam (bultina uz zāgplātnes) un griešanās virziena bultinai uz korpusa jābūt saskaņotām.

■ Ja nepieciešams, notīriet pakalējo (5) un priekšējo savilcējatloku (4).
■ levietojiet zāgplātni no apakšas korpusā.
■ Uzlieciet priekšējo savilcējatloku (4) ar apcilni uz āru un ar roku, griežot pulksteņrādītāju virzienā, pieskrūvējiet savilcējatloku (3).
■ Nospiediet darbvārpstas aretieri un turiet nospiestu. Stingri pievelciet saspiedējskrūvi (3) ar iekšējo sešstūru atslēgu.

Skaidu nosūkšana

BRĪDINĀJUMS!

No materiāliem izdalījušies putekļi, kā piem., no svinu saturošiem krāsu slāņiem, atseviškām koksnes šķirnēm, minerāliem un metāliem var būt bīstami strādājošajām un tuvumā esošajām personām. leelpojot vai sakaroties ar šiem putekļiem, var tikt izraisītas elpošanas celu slimības un/vai alerģiskas reakcijas.

• Nodrošiniet labu darba iecirkna vēdināšanu!
• Ja iespējams, izmantojiet eksternu putekļu nosūkšanu.
• Tiek ieteikta P2 filtra kategorijas filtrējošās aizsargmaskas izmantošana. levērojiet, lai darba vietā nesakrātos putekļi. Putekļi var viegli uzliesmot.

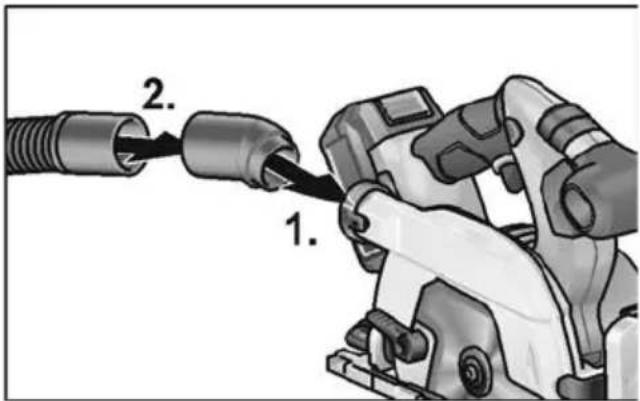

■ lebīdiet savienotājīscaurules (1.).
■ Nostipriniet nosūcēja šlūteni ar adapteri pie savienotājīscaurules (2.).
■ Pieslēdziet uzsūkšanas šlūteni pie nosūcējiekārtas. levērojiet nosūcējiekārtas lietošanas pamācības noteikumus! Pārbaudiet nostiprinājuma stabilitāti!

Griezuma dziljuma nostādīšana

i NORĀDĪJUMS!

Optimālu zāgēšanas rezultātu panākšanai iezāgējuma dzīlumam vajadzētu būt 2–5 mm lielākam nekā zāgēšanai paredzētajam materiāla biezumam.

BRĪDINĀJUMS!

Pirms sākat jebkādu darbu pie elektroinstrumenta, izņemiet no ierīces akumulatoru.

■ Atlaidiet iezāgējuma dziļuma nostādīšanas sprūdskrūvi.
■ Nostādiet uz skalas nepieciešamo iezāgējuma dziļumu.
■ Stingri pievelciet sprūdskrūvi.

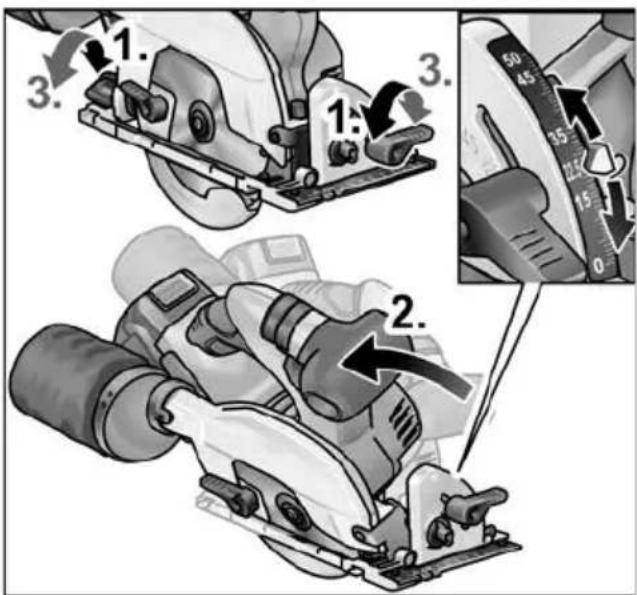

Slīpinājuma leŋka nostādīšana

i NORĀDĪJUMS!

Slīpinājuma griezumiem iezāgējuma dzilums ir mazāks nekā uz skalas norādītā iezāgē-juma dziluma vērtība.

BRĪDINĀJUMS!

Pirms sākat jebkādu darbu pie elektroinstrumenta, iznemiet no ierīces akumulatoru.

■ Atlaidiet sprūdskrūves (1.).
Nostādiet nepieciešamo slīpinājuma lenķi ar skalas palīdzību (2.).
■ Stingri pievelciet sprūdskrūves (3.).

Akumulatora ievietošana/maina

■ Uzlādētu akumulatoru iespiediet elektro-instrumentā, līdz tas pilnībā nofiksējas.

Lai iznemtu akumulatoru, nospiediet atblokēšanas taustiņus (1.) un izvelciet akumulatoru (2.).

UZMANĪBU!

Ja akumulators netiek lietots, aizsargājiet akumulatora kontaktus. Metāla priekšmeti var savienot kontaktus īsslēgumā, izraisot eksplozijas un aizdegšanās risku!

Akumulatora uzlādes līmenis

■ Nospiežot taustiņu, akumulatora uzlādes indikatorā ar LED diodēm var pārbaudīt uzlādes līmeni.

Rādījums nodziest pēc 5 sekundēm. Ja mirgo viena no LED diodēm, akumulators ir jāuzlādē. Ja pēc taustiņa nospiešanas neiedegas neviena LED diode, akumulatoram ir defekts, un tas ir jānomaina.

leslēgšana un izslēgšana

UZMANĪBU!

Drošības iemeslu dēl slēdzis netiek aretēts un zāgēšanas laikā tam jābūt nospiestam. leslēgšanas blokētājs novērš nejaušu ieslēgšanos un noslēdz aizsargapvalku. Zāgi vienmēr jāieslēdz tikai darba pozīcijā.

■ Spiediet ieslēgšanas blokētāju uz augšu un turiet nospiestu (1.).
■ Nospiediet slēdzi un turiet nospiestu (2.).
■ Atlaidiet ieslēgšanas blokētāju (ja zāğis tika iegremdēts).

Lai izslēgtu:

■ Slēdzi atlaidiet.

Paralēlatturis

BRĪDINĀJUMS!

Pirms sākat jebkādu darbu pie elektroinstrumenta, izņemiet no ierīces akumulatoru.

i NORĀDĪJUMS!

Zāga nolikšanai līdzpiegādātajā transportēšanas koferī nepieciešama paralēlattura demontāža.

Paralēlatturi zāga bīdes virzienā var montēt no kreisās vai no labās puses.

■ Montējiet spārnskrūvi/iespīlēšanās skavu paralēlattura nostiprināšanai (1.).
■ lebīdiet paralēlatturi un nostādiet nepieciešamo platumu (2.).
■ Stingri pievelciet spārnskrūves (3.).

Darbs ar elektroinstrumentu

UZMANĪBU!

Pēc izslēgšanas kādu laiku turpinās zāgplātnes kustība pēc inerces. Ja rotējošā zāgplātne saskaras ar sagatavi, var izraisīties atsitiens.

NORĀDĪJUMS!

Pārāk spēcīga padeve pazemina ierīces ražošanas jaudu, pasliktina zāgēšanas kvalitāti un samazina zāgplātnes ilgizturību.

Zāgēšana pēc aizzīmējuma

■ Pieslēdziet nosūcējšlūteni.
■ Nostādiet griezuma dziļumu uz nepieciešamo mēru.
■ Ja nepieciešams, nostādiet slīpinājuma lenki.
■ lespraudiet tīkla kontaktdakšu.
■ leslēdziet nosūcējiekārtu.
■ Ar labo roku satveriet rokturi.
■ Uzlieciet zāggaldu uz sagataves.
■ leslēdziet zāgi un nogaidiet, līdz zāgplātne ir sasniegusi maksimālo apgriezienu skaitu.
■ Lēnām pievirziet zāgi materiālam.

NORĀDĪJUMS!

lezāgējuma markējumi uz zāggalda norāda zāgplātnes pozīciju, zāgējot taisnā lenkī.

Ar vienmērīgu padevi virziet zāgi cauri materiālam.
Pēc griešanas pabeigšanas: – Izslēdziet zāgi. Zāgplātne turpina kādu laiku griezties! – Kad zāgis tiek pacelts, zāgripas aizsargs tiek aizvērts.
■ Pēc darba beigām: Rūpīgi notīriet elektroinstrumentu un aprīkojumu.

Filtrs:

i NORĀDĪJUMS!

Lielu sagatavju apstrādei vai taisnu malu zāgēšanai Jūs varat piestiprināt kādu līsti vai kaut ko līdzīgu pie sagataves un virzīt ripzāgi ar zāggaldu gar šo palīgatturi.

Uzlādes ierīce

1 Akumulatora nodalijums
2 Kontakti
3 Ventilācijas sprauga
4 Displejs uzlādes līmeņa indikācijai
5 Tīkla kabelis ar tīkla spraudni

Uzlādes ierīce CA 10.8/18.0 ir paredzēta, lai uzlādētu šādu modelu FLEX akumulatorus:

Norādes par akumulatoru darbmūža paildzināšanu

UZMANĪBU!

• Nekad neuzlādējiet akumulatorus temperatūrā, kas zemāka par 0 °C vai augstāka par 55 °C.
• Neuzlādējiet akumulatorus vidē ar augstu gaisa mitrumu vai augstu temperatūru.
• Uzlādes laikā neapklājiet akumulatorus un uzlādes ierīci.
• Kad uzlāde ir pabeigta, atvienojiet uzlādes ierīces tīkla spraudni.

Uzlādes laikā akumulators un uzlādes ierīce sasilst. Tas ir normāli!

Litija jonu akumulatoriem nav tā sauktā „atmiņas efekta“. Tomēr pirms uzlādes akumulatoram vajadzētu būt pilnībā izlādētam, un uzlādes process vienmēr jāpabeidz līdz galam.

Ja akumulatori ilgāku laiku netiek izmantoti, tie jäglabā vēsā vietā daļēji uzlādētā stāvoklī.

Uzlādes process

UZMANĪBU!

Izmantojiet vienīgi originālos akumulatorus ar komplektā piegādāto uzlādes ierīci.

■ lespraudiet uzlādes ierīces tīkla spraudni. Uz 2 sekundēm iedegas un nodziest zaļš displeja fona apgaismojums. Tiek parādīts OK.

Pilnībā ievietojiet akumulatoru uzlādes ierīcē, līdz tas nofiksējas.

– Displejā pārmainus ir redzams uzlādes procesa atlikušais laiks (līdz pilnīgai akumulatora uzlādei) un uzlādes procesa grafiskais attēlojums.
– Ja akumulatora uzlādes līmenis ir zemāks par 80%, displeja fona apgaismojumam ir oranža krāsa.
- Kad uzlādes līmenis sasniedz 80%, displejam ir zaļa krāsa, un ir redzams OK.

■ Akumulators ir uzlādēts pilnībā, kad

parādās indikācija

Pēc īsa brītiņa zaļais fona apgaismojums nodziest.

■ Izņemiet akumulatoru no uzlādes ierīces.

■ Atvienojiet spraudni.

i NORÃDE

Ja pēc akumulatora ievietošanas uzlādes ierīcē displejs mirgo, akumulatoram vai uzlādes ierīcei ir defekts.

Displejs mirgo lēni. Fona apgaismojums oranžs.

Akumulators ir pārāk karsts vai pārāk auksts. Kad akumulators sasniedz uzlādes temperatūru (0 °C–55 °C), sākas uzlādes process.

Displejs mirgo ātri. Fona apgaismojums sarkans.

Iznemiet akumulatoru no uzlādes ierīces, tad ielieciet atpakal. Ja indikācija nemainās, tadakumulators ir bojāts. Nomainiet akumulatoru vai lieciet pārbaudīt darbnīcā.

Ja šāds klūdas paziņojums parādās ari ar citu akumulatoru, bojāta ir uzlādes ierīce. Lieciet pārbaudīt uzlādes ierīci darbnīcā.

Tehniskā apkope un kopšana

BRĪDINĀJUMS!

Pirms sākat jebkādu darbu pie elektroinstrumenta, izņemiet no ierīces akumulatoru.

Tīrīšana

Elektroinstrumenta tīrīšana

BRĪDINĀJUMS!

Neizmantojiet ūdeni un škidrus tīrīšanas līdzekļus.

■ Korpusa iekšpusi kopā ar motoru regulāri jāizpūš ar sausu saspiesto gaisu.
■ Zāga galdu, regulatorus un aizsargpārsegu tīriet ar puteklsūcēju un otu.
Nodrošiniet apakšējā aizsargpārsega vieglu kustību.

■ Pēc nepieciešamības smidziniet šarnīrus ar mašinellu.
■ Notīriet ari vadstieni, lai zāga vadotne un līdz ar to ari griezuma precizitāte netiktu ietekmēta.

Uzlādes ierīce

BRĪDINĀJUMS!

Pirms visu apkopes darbu uzsākšanas atvienojiet tikla spraudni. Neizmantojiet uđeni un škidrus tīrīšanas līdzeklus.

■ Netīrumus un puteklus no korpusa notīriet ar slotinu vai sausu lupatu.

Remontdarbi

Remontdarbus jāveic tikai ražotāja autorizētā klientu servisa darbnīcā.

i NORĀDĪJUMS!

Garantijas laikā neatlaidiet motora korpusa skrūves. Neievērošanas gadījumā tiek dzēsti ražotāja garantijas pienākumi.

Rezerves daļas un aprīkojums

Ar citu aprīkojumu, īpaši ar izmantojamiem instrumentiem, var iepazīties ražotāja katalogā Detaļu izkārtojuma attēlus un rezerves daļu sarakstus Jūs atradīsiem mūsu mājas lapā: www.flex-tools.com

Norādījumi par likvidēšanu

BRĪDINĀJUMS!

Nodrošiniet nolietoto ierīèu nelietojamību, likvidējot to tīkla kabeli.

Tikai ES valstīm: Nelikvidējiet elektroinstrumentus kopā ar parastajiem atkritumiem.

Vadoties pēc Eiropas 2012/19/ES direktīvas „Par vecām elektronikas un elektroiekārtām“ un ietverot nacionālajā likumdošanā, nepieciešama nolietotu elektroinstrumentu škirota savākšana un nodošana otrreizējai, vidi saudzējošai pārstrādei.

i NORĀDĪJUMS

Informāciju par ierīces likvidēšanas iespējām var saņemt specializētajā veikalā.

C ∈-Atbilstība

Uz savu atbildību deklarçjam, ka sadaiā „Tehniskā informācija“ aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem:

EN 62841 atbilstoši direktīvu 2014/30/ES, 2006/42/EB, 2011/65/ES noteikumiem.

Par tehnisko dokumentāciju atbild: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Atbildības izslēgšana

Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem un peļņas zudumiem uzņēmuma darbības pārtraukšanas gadījumā, kurš tika izraisīts izstrādājuma vai izstrādājuma neiespējamās izmantošanas dēļ.

Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem zaudējumiem, kuri tika izraisīti, izstrādājumu neprasmīgi izmantojot vai izmantojot to savienojumā ar citu ražotāju izstrādājumiem.

CE بين التوافق
