| Terméktípus | Kézi akkus körfűrész |
| Márka | Flex |
| Modell | CS 62 18.0-EC |
| Tápellátás | Li-ion akkumulátor 18 V, 5,0 Ah |
| Max. pengéátmérő | 165 mm |
| Max. vágásmélység | 62 mm |
| Max. gérvágás | 50° |
| Üresjárati fordulatszám | 5000 ford/perc |
| Tömeg (akkumulátorral) | 3,9 kg |
| Akkumulátor tömege | 0,72 kg |
| Pengelyukátmérő | 20 mm |
| Max. vágásszélesség | 1,6 mm |
| Max. pengetestvastagság | 1,0 mm |
| Töltési idő (5,0 Ah) | 45 perc |
| Hangnyomásszint | 83 dB(A) |
| Hangteljesítményszint | 94 dB(A) |
| Rezgés (kibocsátási érték) | < 2,5 m/s² |
| Védőburkolat | Lengő (alsó) védőburkolat + fix burkolat |
| Párhuzamos ütköző | Tartozék, balra vagy jobbra állítható |
| Forgácselszívás | Igen, porszívó csatlakozóidommal |
| Karbantartás és tisztítás | Rendszeres tisztítás száraz sűrített levegővel, vizet ne használjon |
| Biztonság | Orszózár, véletlen bekapcsolás elleni védelem, dupla szigetelés |
| Pótalkatrészek és javíthatóság | Robbanási rajzok és alkatrészek elérhetőek a www.flex-tools.com weboldalon |
Gyakran ismételt kérdések - CS 62 18.0-EC Flex
Felhasználói kérdések a következőről CS 62 18.0-EC Flex
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Utólagos szolgáltatás PDF formátumban ingyenesen! Találja meg kézikönyvét CS 62 18.0-EC - Flex és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. CS 62 18.0-EC márka Flex.
HASZNÁLATI ÚTMUTATÓ CS 62 18.0-EC Flex
hu Eredeti üzemeltetési útmutató 181
Használt szimbólumok ..... 181
Szimbólumok a készüléken ..... 181
Az Ön biztonsága érdekében. . . . . . . 181
Zaj és vibráció ..... 184
Müszaki adatok 185
Az első pillantásra 186
Használati útmutató ..... 187
Karbantartás és ápolás 192
Ártalmatlanítási tudnivalók ..... 193
C€-Megfelelöség 193
Felelősség kizárása ..... 193
Használt szimbólumok
FIGYELMEZTETÉS!
Közvetlenül fenyegető veszélyt jelent. Az itteni megjegyzések figyelmen kívül hagyása halálos vagy súlyos sérüléseket okozhat.
VIGYÁZAT!
Veszélyes helyzetekre hívja fel a figyelmet. Az itteni megjegyzések figyelmen kívül hagyása súlyos sérüléseket vagy anyagi károkat okozhat.
MEGJEGYZÉS
Használati tippeket ad, és fontos tudnivalókra hívja fel a figyelmet.
Szimbólumok a készüléken
Üzemhelyezés előtt olvassa el a kezelési útmutatót!
Hordjon védőszemüveget!
Viseljen fülvédöt!
Tudnivalók az elhasznált készülék ártalmatlanításáról (lásd a 193 oldalt)!
Az Ön biztonsága érdekében
FIGYELMEZTETÉS!
Az elektromos szerszám használata előtt el kell olvasni és ezután szabad használni:
- ezt a kezelési útmutatót,
- az elektromos szerszámok kezelésére vonatkozó „Általános biztonsági tudnivalók” részt a mellékelt füzetben (iratszám: 315.915),
- a használat helyén a balesetvédelemre vonatkozó szabályokat és előírásokat.
Ezt az elektromos szerszámot a technika mai szintjének és az elismert biztonságtechnikai szabályoknak megfelelően gyártották.
Ennek ellenére a használata során a használója vagy más személyek testét és életét fenyegető, illetve a gépet és más anyagi javakat károsító veszélyek léphetnek fel.
Az elektromos szerszámot csak - rendeltetés szerinti célokra és
- kifogástalan állapotban szabad használni.
A biztonságát csökkentő zavarokat azonnal el kell hárítani.
Rendeltetésszerű használat
A CS 62 18.0-EC körfűrész rendeltetési célja
-iparszerű felhasználás az iparban és a kézműiparban,
-hosszanti és keresztirányú, egyenes vonalú vágás,
-tömör fa, és lemezanyagok, pl. forgács- és rétegelt bútorlapok, MDF-lemezek vágása legfeljebb 62 mm vastagságig,
-a FLEX által ehhez a készülékhez kínált körfűrészlappal történő használat.
Nem megengedett
-HSS-fürészlapok és vágókorong használata,
-asztali körfűrészként történő használat,
-szabadban történő használat esönél,
-robbanásveszélyes helyiségekben történő használat.
Biztonsági útmutató körfűrészekhez
FIGYELMEZTETÉS!
Az ebben az útmutatóban szereplő összes biztonsági tájékoztatást és utasítást el kell olvasni és be kell tartani. A figyelmeztető útmutatások és az utasítások betartásánál elkövetett hibák áramütést, tüzet és/vagy súlyos sérüléseket okozhatnak. Jól őrizze meg ezt az útmutatót a későbbi felhasználáshoz.
Vágási folyamat
■ VESZÉLY: Ne nyúljon a vágási területre és a fűrészlaphoz. A másik kezével tartsa a kiegészítő fogantyút vagy a motorházat. Ha mindkét kezével a fűrészt tartja, a fűrészlap nem okozhat kézsérülést.
■ Soha ne nyúljon a munkadarab alá.
A védőbúra nem nyújt védelmet a fűrészlappal szemben a munkadarab alatt.
■ Igazítsa hozzá a vágási mélységet a munkadarab vastagságához.
A munkadarab alatt egy teljes fogmagasságnál kisebb rész legyen látható.
A fűrészelni kívánt munkadarabot soha ne tartsa a kezében vagy a lába felett. Rögzítse a munkadarabot stabil befogóhoz. Fontos a munkadarab megfelelő rögzítése, hogy elkerülhető legyen a testtel való érintkezés, a fűrészlap beragadásának, illetve a szerszám feletti kontroll elvesztésének veszélye.
Az elektromos szerszámot csak a szigetelt markolatnál fogva tartsa, ha olyan munkát végez, melynél a betétszerszám rejtett áramvezetékeket érhet. Egy feszültség alatt álló vezeték érintése az elektromos kéziszerszám fémrészeit is feszültség alá helyezi, ami áramütést okoz.
■ Hosszanti vágások során minden esetben használjon ütközöt vagy egyenes élvezetőt. Ez javítja a vágás pontosságát, és csökkenti a fűrészlap beragadásának veszélyét.
■ Mindig megfelelő méretű és megfelelő befogófuratú fűrészlapot használjon (pl. csillag alakú vagy kerek). A fűrész rögzítőalkatrészeihez nem illeszkedő fűrészlapok mozgása egyenetlen, és a szerszám feletti kontroll elvesztését okozhatják.
■ Soha ne használjon sérült vagy hibás fűrészlapalátéteket vagy csavarokat. A fűrészlapalátétek és -csavarok speciálisan az Ön fűrészéhez készültek az optimális teljesítmény és üzembiztonság érdekében.
Visszaütés – Okok és megfelelő biztonsági tudnivalók
Visszaütésnek nevezik a beakadó, beszoruló vagy rosszul beállított fűrészlap következtében fellépő, hirtelen reakciót, melynek következtében egy irányíthatatlanná váló fűrész elemelkedik, és a munkadarabból kilépve a kezelő irányába mozog.
Ha a fűrészlap egy önmagába záródó fűrészelési résben elakad vagy beszorul, azzal blokkolódik, és a motor ereje a kezelő személy irányába löki vissza a fűrészt.
Ha a fűrészlap elfordul a fűrészvágásban vagy rosszul állították be, előfordulhat,hogy a hátulsó fűrészlapél fogai beakadnak a munkadarab felületébe, aminek következtében a fűrészlap kikerül a fűrészelt résből, és a fűrész visszaugrik a kezelő irányába.
A visszaütés a fűrész téves vagy hibás használatának a következménye. Megfelelő elővigyázatossági intézkedések alkalmazásával ez a következők szerint megakadályozható.
Tartsa erősen mindkét kezével a fűrészt egy olyan testhelyzetben, amelyben képes lesz felfogni a visszaütések erejét. Mindig oldalt álljon a fűrészlaphoz képest; soha ne vigye a fűrészlapot egy vonalba a testével. Egy visszaütés esetén előfordulhat, hogy a fűrész hátrafelé ugrik; ugyanakkor a megfelelő elővigyázatossági intézkedésekel a kezelő megőrizheti uralmát a visszaütések ereje felett.
■ Ha a fűrészlap beszorul, vagy ha megszakítja a munkát, kapcsolja ki a fűrészt, és tartsa nyugodtan a munkadarabban, amíg a fűrészlap leáll. Soha ne próbálja meg eltávolítani a fűrészt a munkadarabból, vagy visszahúzni, amíg a fűrészlap mozog, ellenkező esetben visszaütés léphet fel. Találja meg a fűrészlap beszorulásának okát és hárítsa el.
■ Ha egy a munkadarabban elakadt fürészt kíván újraindítani, igazítsa középre a fürészelt résben, és győződjön meg arról, hogy a fürészfogak nem akadtak el a munkadarabban. Ha a fürészlap beszorul, előfordulhat, hogy kiugrik a munkadarabból, vagy visszaütést okoz, ha a fürészt újra elindítják.
Támassza le a nagyméretű lapokat, ezáltal elkerülhető a beszoruló fűrészlap okozta visszaütés kockázata. A nagyméretű lapok a saját súlyuk alatt meggörbülhetnek.
A lapokat mindkét oldalon, a fűrészelési rés közelében és az él mentén is alá kell támasztani.
■ Ne használjon tompa vagy sérült fűrészlapokat. Tompa vagy rosszul beállított fogazatú fűrészlapok a túl szűk fűrészelési rés következtében nagyobb súrlódást, a fűrészlap beszorulását és visszaütést okozhatnak.
A fűrészelés előtt húzza meg a vágásmélység- és vágásiszög-beállítókat. Ha fűrészelés közben módosítja a fűrészlap beállításait, előfordulhat, hogy a fűrészlap beszorul, és visszaütés lép fel.
■ Legyen különösen óvatos falakban vagy más beláthatatlan területeken végzett fűrészelések során. Előfordulhat, hogy a bemerülő fűrészlap fűrészelés közben elakad a rejtett objektumokban, és ez visszaütést okoz.
A védőbúra funkciója
■ Minden használat előtt ellenőrizze, hogy a védőbúra tökéletesen záródik-e. Ne használja a fűrészt, ha a védőbúra nem mozgatható szabadon, és nem záródik azonnal. Soha ne csíptesse oda sehova, vagy kösse ki a védőbúrát, ezáltal a fűrészlap védelem nélkül maradna. Ha a fűrész véletlenül a padlóra esik, az elhajlíthatja a védőbúrát. Győződjön meg arról, hogy a védőbúra szabadon mozgatható, és egyetlen vágási szög, illetve vágási mélység esetén sem ér hozzá más alkatrészekhez.
■ Ellenőrizze a védőbúra rugójának állapotát és működését. Használat előtt végezze el a fűrész karbantartását, ha a védőbúra és a rugó nem működnek kifogástalanul.
A sérült alkatrészek, ragacsos lerakódások vagy a felgyülemlett forgács következtében az alsó védőbúra késleltetetten működik.
■ Győződjön meg arról, hogy a fűrész alaplapja 90°-tól eltérő vágásiszög-beállítás esetén a „bemerítés” során nem tolódik el. Oldalirányú eltolódás esetén előfordulhat, hogy a fűrészlap fennakad, ami visszaütést idézhet elő.
■ Ha a fűrészt a munkapadra vagy a padlóra helyezi, minden esetben fedje le a fűrészlapot a védőbúrával. Egy védelem nélkül hagyott, utánfutó fűrészlap a fűrészt a vágási iránnyal ellentétes irányba mozgatja, és mindent elfűrészel, ami az útjába kerül. Kikapcsolást követően ügyeljen a fűrészlap utánfutási idejére.
Az alsó védőbúra funkciója
■ Minden használat előtt ellenőrizze, hogy az alsó védőbúra tökéletesen záródik-e. Ne használja a fűrészt, ha az alsó védőbúra nem mozgatható szabadon, és nem záródik azonnal. Nyitott helyzetben soha ne csíptesse oda sehova, vagy kösse ki az alsó védőbúrát. Ha a fűrész véletlenül a padlóra esik, az elhajlíthatja az alsó védőbúrát. A visszahúzókar segítségével nyissa ki a védőbúrát, és győződjön meg arról, hogy az szabadon mozgatható, és egyetlen vágási szög, illetve vágási mélység esetén sem ér hozzá más alkatrészekhez.
Ellenőrizze az alsó védőbúra rugójának állapotát és működését. Használat előtt végezze el a fűrész karbantartását, ha az alsó védőbúra és a rugó nem működnek kifogástalanul. A sérült alkatrészek, ragacsos lerakódások vagy a felgyülemlett forgács következtében az alsó védőbúra késleltetetten működik.
Az alsó védőbúrát csak különleges vágások, pl. „merülő- és gérvágások” esetén nyissa fel kézzel. Nyissa ki a védőbúrát a visszahúzókar segítségével, és engedje el a kart, amint a fűrészlap bemerül a munkadarabba. Az alsó védőbúrának minden más fűrészelési művelet során automatikusan kell működnie.
■ Ha a fűrészt a munkapadra vagy a padlóra helyezi, minden esetben fedje le a fűrészlapot az alsó védőbúrával. Egy védelem nélkül hagyott, utánfutó fűrészlap a fűrészt a vágási iránnyal ellentétes irányba mozgatja, és mindent elfűrészel, ami az útjába kerül. Vegye figyelembe a fűrészlap utánfutási idejét.
Kiegészítő biztonsági utasítások
■ Ne nyúljon kézzel a fűrészporkidobóba. A forgó alkatrészek sérülést okozhatnak.
■ Ne dolgozzon a fűrésszel fej felett. Így nincs kellő kontrollja az elektromos szerszám felett.
■ Ne üzemeltesse az elektromos szerszámon helyhez kötötten.
A berendezés nem vágóasztallal történő használatra készült.
■ Ne használjon HSS-acélból készült fűrészlapokat. Az ilyen fűrészlapok könnyen eltörhetnek.
■ Ne vágjon vas tartalmú fémeket. Az izzó forgács felgyújthatja a porelszívást.
Zaj és vibráció
A zaj- és rezgésértékeket az EN 62841-nek megfelelően állapították meg.
A készülék A értékelésű zajszintjének nagysága tipikusan:
-Hangnyomás szintje: 83 dB(A);
-Hangteljesítmény szintje: 94 dB(A);
-Bizonytalanság: K = 3 dB.
Rezgési összérték:
-Emissziós érték: a _h < 2,5 m/s ^2
-Bizonytalanság: K = 1,5 m/s
VIGYÁZAT!
A megadott mérési értékek új készülékekre vonatkoznak. A napi felhasználás során változnak a zaj- és rezgésértékek.
i MEGJEGYZÉS
A jelen utasításokban megadott rezgésszint értéke az EN 62841-ben szabályozott mérési eljárásnak megfelelően került lemérésre, és használható elektromos szerszámokkal történő összehasonlításhoz. Az érték alkalmas a rezgésterhelés előzetes megbecsülésére is. A megadott rezgésszint-érték az elektromos szerszám legfőbb alkalmazásait reprezentálja. Ha az elektromos szerszámot azonban más alkalmazásokhoz, eltérő használt szerszá-mokkal vagy nem elegendő karbantartással használják, a rezgésszint értéke eltérő lehet. Ez jelentősen megnövelheti a rezgésterhelést a munkavégzés teljes időtartama alatt. A rezgésterhelés pontos megbecsüléséhez azokat az időket is figyelembe kell venni, melyekben a készülék lekapcsolódik, vagy ugyan működik, azonban ténylegesen nincs használatban. Ez jelentősen csökkentheti a rezgésterhelést a munkavégzés teljes időtartama alatt. Határozzon meg további biztonsági intézkedéseket a kezelő védelmére a rezgések hatása ellen, például: az elektromos és a használt szerszámok karbantartásával, a kezek melegen tartásával, a munkafolyamatok megszervezésével.
VIGYÁZAT!
85 dB(A) hangnyomás fölött hallásvédőt kell hordani.
Műszaki adatok
| CS 62 18.0-EC | ||
| Készülék típusa Kézi körfűrész | ||
| Akku Ah 5,0 | ||
| Töltési idő (5,0 Ah-s akkumulátor) min max. 45 | ||
| Üresjárati fordulatszám ford./perc 5.000 | ||
| Fűrészlap felfogató furat mm 20 | ||
| max. fűrészlap-átmérő mm 165 | ||
| max. vágásszélesség mm 1,6 | ||
| max. testvastagság mm 1,0 | ||
| max. vágásmélység mm 62 | ||
| max. gérvágás 50° | ||
| A súlya a „01/2003 EPTA-eljárásnak” megfelelő (5,0 Ah-s akkumulátorral) | kg | 3,9 |
| Súly, akku | kg | 0,72 |
| Szög-előbeállítás | 22,5°, 45°, 50° | |
Az első pillantásra
1 S z ü r ö
2 Akkumulátor
3 Akkumulátor kireteszelése
4 Védőbúra
5 Kézi fogantyú
6 Kiegészítő fogantyú
7 Vágási mélység skála
8 Bekapcsolásgátló a be-/kikapcsológombhoz
9 Be-/kikapcsológomb
10 A vágási mélység előválasztó feszítőkarja
11 Rögzítőcsavar párhuzamvezetőhöz
12 Csatlakozócsonk
13 Párhuzamos ütköző
14 Hatlapú imbuszkulcs
15 Orsó-reteszelőgomb
16 Gérvágási szög skála
17 Alaplap
18 Rögzítőkar a gérvágási szöghöz
19 Szög-előválasztó
20 Körfürészlap
21 Rögzítőcsavar szorítókarimával
22 Visszahúzókar a billenőbúrához
23 Rögzítőcsavar a gérvágási szög előválasztóhoz
24 Billenőbúra (alsó védőbúra)
Használati útmutató
FIGYELMEZTETÉS!
Az elektromos kéziszerszámon végzett munkák előtt az akkumulátort ki kell venni a készülékből.
Üzembe helyezés előtt
Az elektromos szerszámot és a tartozékokat ki kell csomagolni, és ellenőrizni kell a szállítmány teljességét és az esetleges szállítási sérüléseket.
Fürészlap rögzítése vagy cseréje
i
MEGJEGYZÉS
Ajánlott csak a FLEX által ehhez a készülék-hez kínált körfűrészlapokat használni.
- Kizárólag a fűrészen feltüntetett adatoknak megfelelő átmérőjű fűrészlapokat használjon.
- Válasszon a fűrészelni kívánt anyagnak megfelelő fűrészlapot.
- Kizárólag olyan fűrészlapokat használjon, amelyek fordulatszám-jelölése megfelel az elektromos kéziszerszámon feltüntetett fordulatszámnak, vagy annál magasabb.
- Csak a gyártó által meghatározott fűrészlapokat használja, amelyek megfelelnek az EN 847-1 szabványnak.
Az elektromos kéziszerszámon végzett munkák előtt az akkumulátort ki kell venni a készülékből.

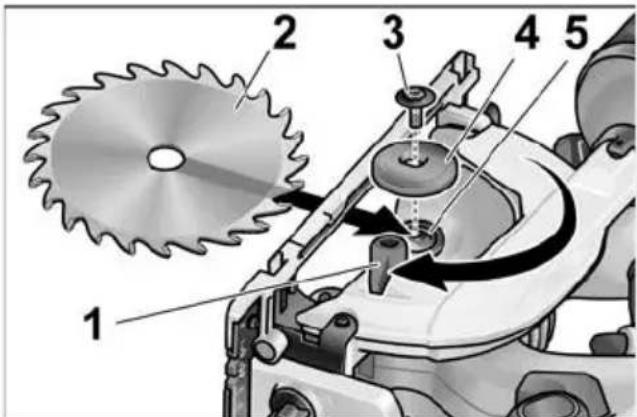

■ Nyomja meg, és tartsa megnyomva az orsóreteszelést.
Oldja ki a mellékelt imbuszkulccsal a feszítőcsavart az óramutató járásával ellentétes irányban.
■ Csavarja le a feszítőcsavart (3), és vegye le az elülső feszítőkarimát (4).
■ Vegye ki a házból a fűrészlapot (2) lefelé.
VIGYÁZAT!
- Figyelembe kell venni a hátsó (5) és elülső feszítőkarima (4) beszerelési helyzetét.
- A fogak vágási irányának (a nyíl iránya a fűrészlapon) és a házon feltüntetett forgásirányt jelző nyílnak egyezniük kell.
■ Szükség esetén tisztítsa meg a hátsó (5) és az első (4) szorító alátétet.
■ A fűrészlapot alulról helyezze be a házba.
■ Helyezze fel az elülső feszítőkarimát (4) a ráhegesztett gyűrűvel kifelé, és csavarja rá kézzel a feszítőcsavart (3) az óramutató járásával megegyező irányban.
■ Nyomja meg, és tartsa megnyomva az orsóreteszelést. Húzza meg erősen a feszítőcsavart (3) az imbuszkulccsal.
Forgácselszívás
FIGYELMEZTETÉS!
Az ólomtartalmú fedőfestékek, egyes fafajták, ásványok, és fémek keletkező porai veszélyt jelenthetnek a kezelőszemélyre, vagy a közelben tartózkodó személyekre. Ezen porok belélegzése légúti megbetegedé-seket, és/vagy allergiás reakciókat eredményezhet.
- Gondoskodjon a munkahely jó szellőzéséről!
- Amennyiben lehetséges, használjon külső porelszívást.
- P2 osztályú légzésvédő maszk használata javasolt.
Kerülje a por felgyülemlését a munkahelyen. A por könnyen meggyullad.

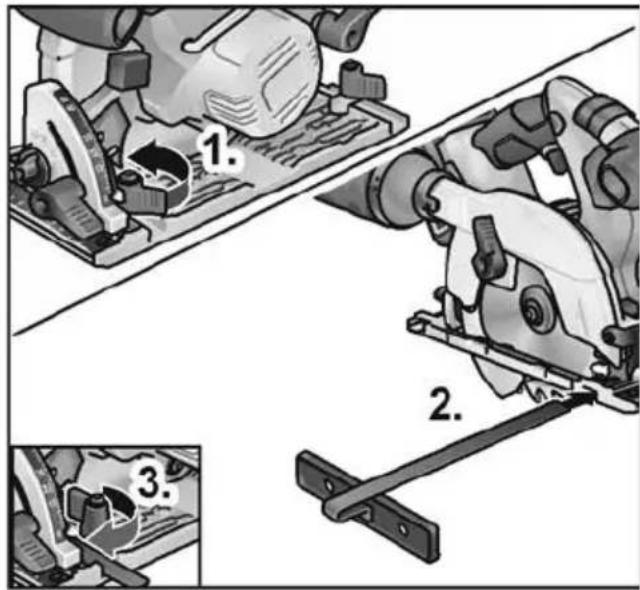

■ Csatlakozócsonk behelyezése (1.).
Rögzítse az elszívótömlőt az adapterrel a csatlakozócsonkra (2.).
Az elszívótömlőt csatlakoztassa az elszívóberendezésre.
Vegye figyelembe az elszívóberendezés kezelési útmutatóját! Ellenőrizze a rögzítést!
A vágási mélység beállítása
i MEGJEGYZÉS
Az optimális vágási eredmény érdekében a vágásmélységet a vágandó anyag vastagságánál 2–5 mm-rel nagyobbra kell állítani.
FIGYELMEZTETÉS!
Az elektromos kéziszerszámon végzett munkák előtt az akkumulátort ki kell venni a készülékből.
Oldja ki a vágásmélység beállításának szárnyas csavarjait.
- Állítsa be a szükséges vágásmélységet a skálán.
■ Húzza meg a szorító csavart.
Gérszög beállítása
i MEGJEGYZÉS
Gérvágásnál a vágásmélység kisebb, mint a vágásmélység-skálán látható érték.
FIGYELMEZTETÉS!
Az elektromos kéziszerszámon végzett munkák előtt az akkumulátort ki kell venni a készülékből.

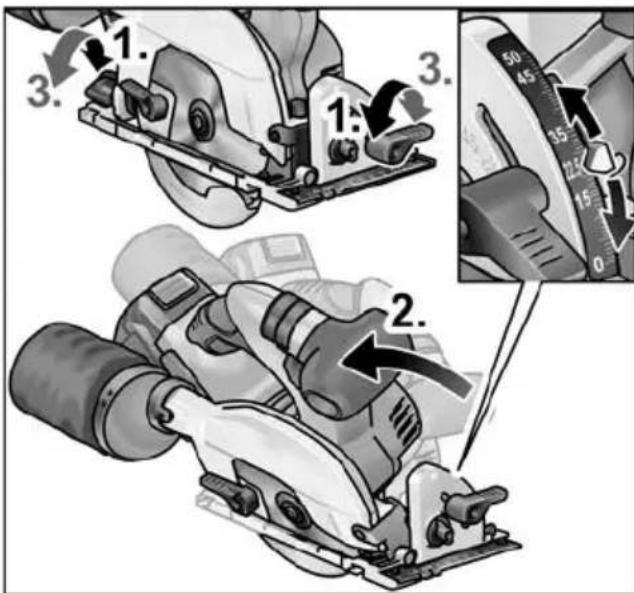

■ Oldja ki a szorítócsavarokat (1.).
- Állítsa be a szükséges gérszöget a skála segítségével (2.).
■ Húzza meg a szorítócsavarokat (3.).
Az akku behelyezése/cseréje
A töltött akkut teljesen nyomja be az elektromos szerszámba, míg kattanással nem rögzül.

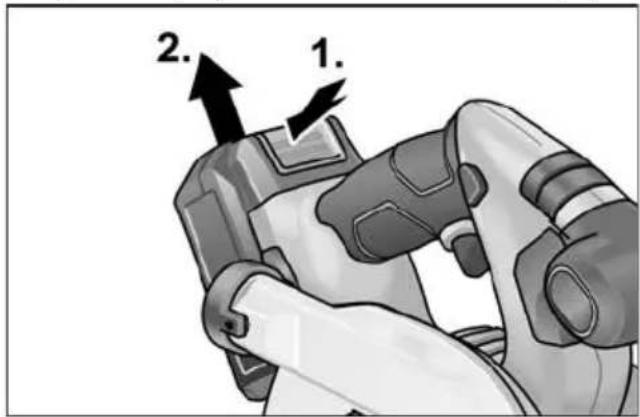

A kivételhez nyomja meg a kioldó gombot (1.), és húzza ki az akkut (2.).
VIGYÁZAT!
Használaton kívül óvja az akku érintkezőit. A laza fém alkatrészek az érintkezőket rövidre zárhatják – robbanás- és tüzveszély áll fenn!
Az akku töltési állapota
A gomb megnyomásával az akku LED-es állapotkijelzőjén ellenőrizhető az akku töltési állapota.
A kijelző 5 másodperc után kialszik. Ha a LED-ek egyike villog, az akkut fel kell tölteni. Ha a gomb megnyomásakor egy LED sem világít, akkor az akku hibás és ki kell cserélni.
Be- és kikapcsolás
VIGYÁZAT!
A kapcsoló biztonsági okokból nincs reteszelve, és fűrészelés közben nyomva kell tartani.
A bekapcsolás ellen védő retesz megakadályozza a véletlen bekapcsolást és reteszeli a védőburkolatot.
A fűrészt mindig csak munkapozícióban kapcsolja be.

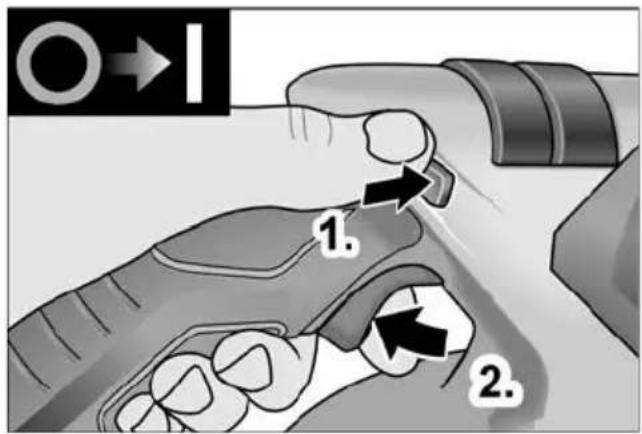

■ Nyomja felfelé a bekapcsolási reteszelőt, és tartsa nyomva (1.).
■ Nyomja le a kapcsolót, és tartsa nyomva (2.).
■ Engedje el a bekapcsolási reteszelőt (ha a fűrész már elmerült).
Kikapcsolás:
■ Engedje el a kapcsolót.
Párhuzamos ütköző
FIGYELMEZTETÉS!
Az elektromos kéziszerszámon végzett munkák előtt az akkumulátort ki kell venni a készülékből.
i MEGJEGYZÉS
A fűrész mellékelt szállító kofferbe történő elhelyezéséhez le kell szerelni a párhuzamos ütközót.
A párhuzamos ütközöt a fűrész haladási irányában jobb, vagy bal oldalon lehet felszerelni.
■ Szerelje fel a szorító csavart/szorító kart a párhuzamos ütköző rögzítéséhez (1.).
■ Tolja be a párhuzamos ütközöt, és állítsa be a kívánt szélességre (2.).
■ Húzza meg a szorítócsavart (3.).
Munkák az elektromos szerszámmal
VIGYÁZAT!
A készülék kikapcsolása után rövid ideig még mozog a fűrészlap. Ha a forgó fűrészlap érinti a munkadara-bot, akkor visszarúgás történhet.
MEGJEGYZÉS
A túl erős elötolás csökkenti a készülék teljesítőképességét, rontja a vágás minőségét, és lecsökkenti a fűrészlap élettartamát.
Vágás rajz alapján
■ Csatlakoztassa az elszívó tömlőt.
- Állítsa be a vágási mélységet a szükséges mértékűre.
■ Szükség esetén állítsa be a gérszöget.
■ Dugja be a hálózati dugót.
■ Kapcsolja be az elszívóberendezést.
■ Jobb kezével fogja meg a markolatot.
■ Helyezze a vágóasztalt a munkadarabra.
■ Kapcsolja be a fűrészt és várja meg, amíg a fűrészlap eléri a maximális fordulatszámot.
■ Vezesse a fűrészt lassan az anyaghoz.
MEGJEGYZÉS
A vágóasztalon lévő vágásjelölések mutatják meg a fűrészlap pozícióját derékszögű vágásnál.
■ Egyenletes elötolással vezesse át a fűrészt az anyagon.
A vágás befejezése után:
- Kapcsolja ki a fűrészt. A fűrészlap még rövid ideig forog!
- A fűrész megemelésénél lezárádik a billenőbura.
■ A munka befejezése után: Alaposan tisztítsa meg az elektromos szerszámot és a tartozékokat.
Szürő:
i MEGJEGYZÉS
Nagy munkadarabok megmunkálásához, vagy egyenes szélek vágásához egy lécet, vagy hasonló eszközt rögzíthet a munkadarabhoz, és a körfűrészt a vágóasztallal e vezető segédeszköz mellett tolhatja végig.
Töltőkészülék
1 Az akku rekesze
2 Érintkezők
3 Szellőzőnyílások
4 Az akku töltési állapotának kijelzője
5 Hálózati kábel hálózati csatlakozóval
A CA 10.8/18.0 töltőkészülék rendeltetésszerűen az alábbi típusú FLEX-akkuk töltésére szolgál:
-AP 10.8 (2,5 Ah),
-AP 18.0 (2,5 Ah),
-AP 10.8 (5,0 Ah),
-AP 18.0 (5,0 Ah).
Az akku hosszú élettartamával kapcsolatos tanácsok
VIGYÁZAT!
- Az akkut soha ne tárolja 0 °C alatti vagy 55 °C feletti hőmérsékleten.
- Az akkukat ne töltse magas páratartalmú környezetben vagy magas környezeti hőmérsékleten.
- Ne fedje le az akkukat és a töltőkészülékeket a töltés során.
- A töltés befejezésekor a töltőkészüléket húzza ki a konnektorból.
A töltési folyamat alatt az akku és a töltőkészülék felmelegedhet.
Ez teljesen normális!
A lítium-ion akkumulátorok nem rendelkeznek memória effektussal. Ennek ellenére az akkukat a feltöltés előtt teljesen le kell meríteni, és a töltési folyamatot mindig teljesen be kell fejezni.
A hosszabb ideig nem használt akkukat részlegesen feltöltve, hűvös helyen tárolja.
A töltési folyamat
VIGYÁZAT!
A mellékelt töltőkészülékkel csak eredeti akkukat töltsön fel.
■ Csatlakoztassa a töltőkészülék hálózati csatlakozóját.
A kijelző háttérvilágítása 2 másodpercig világít, majd kialszik. Megjelenik az OK felirat.
■ Az akkut nyomja be teljesen, ütközésig a töltőkészülékbe.
– A kijelzőn váltakozva látható a töltési folyamat hátra lévő időtartama (az akku teljes feltöltéséig), valamint a töltési folyamat grafikus megjelenítése.
– A kijelző háttérvilágítása narancs színű, ha az akku töltése 80% alatt van.
– Ha az akku töltési szintje eléri a 80%-ot, a kijelző zöld színre vált, és az OK felirat jelenik meg.
■ Ha az akku teljesen fel van töltve, a kijelzön a felirat jeleik meg.
A zöld háttérvilágítás kis idő múlva kialszik.
■ Vegye ki az akkut a töltőkészülékből.
■ Húzza ki a hálózati csatlakozót.
i MEGJEGYZÉS
Ha az akku töltőkészülékbe való behelyezése után a kijelző villog, akkor az akku vagy a töltőkészülék hibás.
A kijelző lassan villog. A háttérvilágítás narancs színű.
Az akku túl meleg vagy túl hideg. A töltési folyamat elindul, amint az akku eléri a töltési hómérsékletét (0 °C...55 °C).
A kijelző gyorsan villog. A háttérvilágítás piros színű.
Vegye ki, majd helyezze be ismét az akkut. Ha a kijelzön ugyanazt látja, akkor az akku hibás. Cserélje ki vagy szakszervizben javíttassa meg az akkut.
Ha egy másik akkunál is ugyanez a hibaüzenet jelenik meg, akkor a töltőkészülék a hibás. Javíttassa meg a töltőkészüléket egy szakszervizben.
Karbantartás és ápolás
FIGYELMEZTETÉS!
Az elektromos kéziszerszámon végzett munkák előtt az akkumulátort ki kell venni a készülékből.
Tisztítás
Az elektromos szerszám tisztítása
FIGYELMEZTETÉS!
Nemszabad vizet, vagy folyékony tisztítószert használni.
A ház belső terét és a motort száraz sűrített levegővel rendszeresen át kell fújni.
A fűrészasztalt, a beállítószerkezeteket és a védőbúrát porszívóval és ecsettel tisztítsa.
Gondoskodjon az alsó védőbúra könnyű mozgathatóságáról.
■ A csuklókat fújja be alkalmanként gépolajjal.
A vezetősínt szintén meg kell tisztítani, hogy a fűrész vezetése és így a vágás pontossága ne romoljon.
Töltőkészülék
FIGYELMEZTETÉS!
Minden munkavégzés előtt a hálózati csatlakozót ki kell húzni. Nem szabad vizet, vagy folyékony tisztítószert használni.
A port és szennyeződést ecsettel vagy száraz törlőruhával távolítsa el a burkolatról.
Javítások
Javításokat kizárólag a gyártó cég által felhatalmazott ügyfélszolgálati mühely végezhet.
i MEGJEGYZÉS
A motorházon lévő csavarokat a garanciaidő alatt ne csavarja ki. Ennek figyelmen kívül hagyása esetén megszűnnek a gyártó cég garanciális kötelezettségei.
Pótalkatrészek és tartozékok
A további tartozékok, különösen az alkal- mazott szerszámok a gyártó katalógusában tekinthetők meg.
Robbantott rajzok és pótalkatrész-jegyzékek honlapunkon találhatók: www.flex-tools.com
Ártalmatlanítási tudnivalók
FIGYELMEZTETÉS!
A kiszolgált készülékeket a hálózati kábel eltávolításával használhatatlanokká kell tenni.
Csak az EU tagországai számára Sohase dobja az elektromos szerszámokat a háztartási hulladék közé!
Az EK elhasznált elektromos és elektronikus készülékekre vonatkozó 2012/19/EU európai és a nemzeti jogba átvett iránymutatása szerint az elhasznált elektromos szerszámokat elkülönítve kell gyűjteni, és gondoskodni kell a környezet-kímélő módon történő újrahasznosításukról.
MEGJEGYZÉS
Az ártalmatlanítási lehetőségekről tájékozódjon a szakkereskedőknél!
C ∈-Megfelelőség
Egyedüli felelősségünk tudatában kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel az alábbi szabványoknak vagy normatív dokumentumoknak:
EN 62841, a 2014/30/EU, a 2006/42/EK és a 2011/65/EU irányelvek rendelkezései szerint.
A műszaki dokumentációkért felelő személy: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
A gyártó cég és a képviselői nem felelnek az olyan károkért vagy az üzletmenet megszakadása miatt elmaradt nyereségért, amelyeket a termék vagy a termék nem megengedett használata okozott.
A gyártó cég és a képviselője nem felel azokért a károkért, amelyek a készülék szakszerűtlen alkalmazása miatt vagy más gyártó cégek termékeivel kapcsolatban következnek be.
Obsah
- Használt szimbólumok
- FIGYELMEZTETÉS!
- VIGYÁZAT!
- MEGJEGYZÉS
- Szimbólumok a készüléken
- Az Ön biztonsága érdekében
- Rendeltetésszerű használat
- Biztonsági útmutató körfűrészekhez
- Vágási folyamat
- Visszaütés – Okok és megfelelő biztonsági tudnivalók
- A védőbúra funkciója
- Az alsó védőbúra funkciója
- Kiegészítő biztonsági utasítások
- Zaj és vibráció
- i MEGJEGYZÉS
- Az első pillantásra
- Használati útmutató
- Üzembe helyezés előtt
- Fürészlap rögzítése vagy cseréje
- i
- Forgácselszívás
- A vágási mélység beállítása
- Gérszög beállítása
- Az akku behelyezése/cseréje
- Az akku töltési állapota
- Be- és kikapcsolás
- Párhuzamos ütköző
- Munkák az elektromos szerszámmal
- Vágás rajz alapján
- Az akku hosszú élettartamával kapcsolatos tanácsok
- A töltési folyamat
- Karbantartás és ápolás
- Tisztítás
- Az elektromos szerszám tisztítása
- Töltőkészülék
- Javítások
- Pótalkatrészek és tartozékok
- Ártalmatlanítási tudnivalók
- C ∈-Megfelelőség
- Obsah
Márka : Flex
Modell : CS 62 18.0-EC
Kategória : Utólagos szolgáltatás
