Ürün Tipi	Akülü Elde Daire Testere
Marka	Flex
Model	CS 62 18.0-EC
Güç Kaynağı	Li-ion 18 V, 5,0 Ah Akü
Maks. Bıçak Çapı	165 mm
Maks. Kesme Derinliği	62 mm
Maks. Gönye Kesimi	50°
Boşta Devir	5000 dev/dk
Ağırlık (akü ile)	3,9 kg
Akü Ağırlığı	0,72 kg
Bıçak Göbek Deliği	20 mm
Maks. Kesme Genişliği	1,6 mm
Maks. Bıçak Gövde Kalınlığı	1,0 mm
Şarj Süresi (5,0 Ah)	45 dakika
Ses Basıncı Seviyesi	83 dB(A)
Ses Gücü Seviyesi	94 dB(A)
Titreşim (yayılım değeri)	< 2,5 m/s²
Koruma Kapağı	Sarkıt tipi (alt) koruma kapağı + sabit kapak
Paralel Dayama	Dahildir, sola veya sağa ayarlanabilir
Talaş Emme	Evet, elektrik süpürgesi için bağlantı manşonu ile
Bakım ve Temizlik	Kuru basınçlı hava ile düzenli temizlik, su kullanmayın
Güvenlik	Mil kilidi, kazara çalıştırmaya karşı emniyet, çift yalıtım
Yedek Parçalar ve Tamir Edilebilirlik	Patlatılmış görünümler ve parçalar www.flex-tools.com adresinde mevcuttur

Sık sorulan sorular - CS 62 18.0-EC Flex

CS 62 18.0-EC testere hangi tip akü kullanır?

Li-ion 18 V tipinde AP 18.0 (2,5 Ah veya 5,0 Ah) akü kullanır. Uyumlu şarj cihazı CA 10.8/18.0'dır.

Maksimum kesme derinliği nedir?

Maksimum kesme derinliği 62 mm'dir. En iyi sonuçlar için derinliği malzeme kalınlığından 2-5 mm fazla ayarlayın.

Testere bıçağı nasıl değiştirilir?

Önce aküyü çıkarın. Mil kilidine basın, alyan anahtarıyla sıkma vidasını gevşetin (saat yönünün tersi), ön flanşı ve bıçağı çıkarın. Yeni bıçağı dönüş yönüne (bıçak üzerindeki ok) uygun şekilde takın ve vidayı sıkın.

Hangi aksesuarlar veriliyor?

Teslimat şunları içerir: testere, bir adet 5,0 Ah akü, CA 10.8/18.0 şarj cihazı, paralel dayama, bir alyan anahtarı ve bir taşıma çantası.

Gönye açısı nasıl ayarlanır?

Sıkıştırma vidalarını gevşetin (1.), istenen açıyı skalada (2.) 50°'ye kadar ayarlayın, ardından vidaları tekrar sıkın (3.). Gönye kesiminde etkin kesme derinliğinin azaldığını unutmayın.

Akü şarj olmazsa ne yapmalı?

Önce şarj cihazının LED'lerini kontrol edin: arka ışık kırmızı yanıp sönüyorsa akü arızalıdır. Turuncu yanıp sönüyorsa sıcaklık aralık dışındadır (0-55°C). Soğumasını bekleyin veya ısıtın. Sorun devam ederse yetkili bir servise başvurun.

Testere nasıl temizlenir?

Aküyü çıkarın. Gövde içini ve motoru kuru basınçlı hava ile temizleyin. Asla su kullanmayın. Masa, kapaklar ve profil oluğunu elektrik süpürgesi ve fırça ile temizleyin.

Hangi tip bıçaklar yasaktır?

HSS bıçaklar (yüksek hız çeliği) ve kesme diskleri kullanmak yasaktır. Yalnızca FLEX tarafından önerilen, EN 847-1 standardına uygun, 165 mm çapında ve 20 mm göbek deliğine sahip bıçakları kullanın.

Talaş emme nasıl kullanılır?

Bağlantı manşonunu ağızlığa takın, emme hortumunu adaptörle sabitleyin, ardından bir elektrik süpürgesine bağlayın. Sabitlemenin sağlam olduğundan emin olun. P2 sınıfı toz maskesi kullanın.

Bıçak geri tepmesi (kickback) durumunda ne yapmalı?

Testereyi iki elle tutun, bıçağın yanında durun. Sıkışma durumunda testereyi durdurun ve bıçağı ancak hareketsizken çıkarın. Keskin bıçaklar, paralel dayama kullanın ve büyük plakaları sabitleyin.

KULLANIM KILAVUZU CS 62 18.0-EC Flex

tr Orijinal işletme kılavuzu 155

Kullanılan semboller....155
Cihaz üzerindeki semboller ..... 155
Kendi güvenliğiniz için ..... 155
Ses ve vibrasyon 158
Teknik özellikler 159
Genel bakış 160
Kullanma kılavuzu ..... 161
Bakım ve muhafaza 166
Giderme bilgileri 166
CE-uygunluğu beyanı. 167
Mesuliyet kabul edilmemesi durumları . 167

Kullanılan semboller

UYARI!

Doğudan söz konusu olabilecek bir tehlikeye dikkat çeker. Bu uyarıya dikkat edilmemesi halinde, ölüm veya ağır yaralanma tehlikesi söz konusu olabilir.

DIKKAT!

Tehlikeli olma ihtimali olan bir duruma dikkat çeker. Bu uyarıya dikkat edilmemesi halinde, yaralanma veya mala gelebilecek zarar tehlikesi söz konusu olabilir.

BİLGİ

Kullanma ile ilgili yararlı bilgilere ve önemli başka bilgilere dikkat çeker.

Cihaz üzerindeki semboller

Cihazı ilk kez çalıştırmaya başlamadan önce, kullanma kılavuzunu okuyunuz!

Koruyucu gözlük kullanınız!

Koruyucu kulaklık kullanınız!

Eski cihazın giderilmesi ile ilgili bilgi (bakınız sayfa 166)!

Kendi güvenliğiniz için

UYARI!

Elektrikli el aletini kullanmadan önce aşağıdakileri okuyun ve bunlara uyun:

• Bu kullanma kılavuzuna,
• Ekteki kitapçıkta bildirilen elektrikli aletler ile ilgili "Genel güvenlik bilgileri" ne (Yazı no.: 315.915),
• Cihazın kullanılacağı yer için geçerli kaza önleme yönetmeliklerine.

Bu elektrikli el aleti teknolojinin geldiği son aşamaya ve genel kabul görmüş güvenlik tekniği kurallarına uygun biçimde imal edilmiştir.

Yine de kullanımı sırasında kullanıcıının veya üçüncü kişilerin hayatı ve organları için tehlikeler oluşabilir ve makinede veya diğer duran varlıklarda maddi hasarlar oluşabilir.

Elektrikli el aleti ancak aşağıdaki koşullarla kullanılmalıdır

– üretim amacına uygun şekilde,
- teknik güvenlik açısından kusursuz durumda.

Güvenliği etkileyen arızalar hemen giderilmelidir.

Amaca uygun kullanım

Daire testere CS 62 18.0-EC şu uygulamalar için öngörülmüştür:

-Endüstri ve zanaat sektöründe ticari kullanım için,

-Düz kesitli uzunlamasına ve enlemesine kesimler için,

-Masif ahşabın ve plakaların (örneğin sunta plakalar, ahşap plakalar ve MDF plakaları - maksimum kalınlık 62 mm) kesilmesi için,

-FLEX tarafından bu alet için sunulan daire testere bıçaklarının kullanılması için.

İzin verilmeyen durumlar

-HSS testere bıçaklarının ve kesme disklerinin kullanımı,

-Tezgah tipi daire testerelerin sabit kullanımı,

-Yağmur altında açık alanda kullanım,

-Patlama tehlikesi bulunan mekanlarda kullanım.

Daire testereler için güvenlik uyarıları

UYARI!

Bu kullanım kılavuzundaki tüm güvenlik uyarıları ve talimatlar iyice okunmalı ve ilgili kurallara uyulmalıdır. Güvenlik uyarılarına ve ilgili talimatlara uyulmaması durumunda elektrik çarpması, yangın ve/veya ağır yaralanma tehlikesi söz konusudur. Bu kullanım kılavuzu sonraki kullanımlar için uygun bir yerde muhafaza edilmelidir.

Kesim işlemi

■ TEHLIKE: Eller, kesme alanına veya testere bıçağına yakın tutulmamalıdır. İkinci elle ilave tutamaktan veya motor gövdesinden tutulmalıdır. Testere iki elle tutulursa testere bıçağı tarafından yaralanma tehlikesi söz konusu olmaz.
- İş parçasının altından tutulmamalıdır. Koruma başlığı, iş parçasının altından tutulduğunda testere bıçağına karşı koruma sağlayamaz.
- Kesme derinliği, iş parçası kalınlığına göre ayarlanmalıdır. İş parçasının altında tam bir diş yüksekliğinden daha azı görünmelidir.
Kesilecek iş parçası asla elde veya bacak üzerinde tutulmamalıdır. İş parçası sabit bir destek yerinde emniyete alınmalıdır. İş parçasının iyice sabitlenmesi önemlidir, bu sayede gövde ile temas etmesi, testere bıçağının sıkışması veya kontrolün kaybedilmesi riski minimuma indirilmiş olur.
■ Çalışma sırasında elektrikli el aletinin elektrik hatlarına temas etme tehlikesi mevcutsa, elektrikli el aleti sadece izole tutamaklarından tutulmalıdır. Elektrik ileten bir hatla temas edilmesi durumunda elektrikli el aletinin metal parçaları da gerilime maruz kalır ve elektrik çarpması söz konusu olur.
■ Uzunlamasına kesim sırasında her zaman bir destek veya düz bir kenar kılavuzu kullanılmalıdır. Bu sayede kesme hassasiyeti iyileştirilir ve testere bıçağının sıkışma riski azaltılır.

■ Her zaman doğru büyüklükte ve uygun bağlantı deliği (örneğin yıldız şeklinde veya yuvarlak) bulunan testere bıçakları kullanılmalıdır. Testerenin montaj parçalarına uygun olmayan testere bıçakları düzensiz hareket eder ve kontrolün kaybedilmesine neden olur.
■ Asla hasarlı veya yanlış testere biçağı altlık pulları veya civataları kullanılmamalıdır. Testere biçağı altlık pulları ve civataları testere için özel olarak tasarlanmıştır ve optimum performans ve işletim güvenliği sunar.

Geri tepme – Nedenleri ve ilgili güvenlik uyarıları

Geri tepme; takılmış, sıkışmış veya yanlış hizalanmış bir testere bıçağının ani reaksiyonudur, bunun sonucunda testere kontrolsüz şekilde havaya kalkabilir ve iş parçasından ayrılarak kullanıcıının üzerine doğru hareket edebilir.

Testere bıçağı kapalı testere boşluğuna takılırsa veya sıkışırsa bloke olur ve motor gücü, testereyi kullanıcı yönünde geri gitmeye zorlar.

Testere bıçağı kesit içinde dönerse veya yanlış hizalanırsa, arka testere bıçağı kenarının dişleri iş parçası yüzeyinde takılı kalabilir, bu durumda testere bıçağı testere boşluğundan dışarı hareket eder ve testere kullanıcıya doğru geri teper.

Bir geri tepme, yanlış veya hatalı bir testere kullanımının sonucudur. Geri tepme, uygun koruyucu önlemler alınarak engellenebilir.

Testere iki elle sıkıca tutulmalı ve kollar, geri tepme gücüne karşı koyulabilecek bir konuma getirilmelidir. Testere bıçağının her zaman yan kısmından tutulmalıdır, testere bıçağı asla gövde ile aynı hizaya getirilmemelidir. Bir geri tepme durumunda testere geriye doğru sıçrayabilir, fakat kullanıcı uygun önlemleri alarak geri tepme kuvvetini sönümleyebilir.

Testere bıçağı sıkışırsa veya işi yarım bırakırsanız, testere kapatılmalı ve iş parçası testere bıçağı durana kadar sabit tutulmalıdır. Testere bıçağı hareket etmiyorsa, testerenin iş parçasından kurtarılması veya geriye doğru çekilmesi denenmemelidir, aksi takdirde bir geri tepme olabilir. Testere bıçağının neden sıkıştığı tespit edilmeli ve sıkışma nedeni giderilmelidir.
- İş parçasına girmiş olan bir testerenin tekrar başlatılması isteniyorsa, testere bıçağı testere boşluğuna merkezlenmeli ve testere dişlerinin iş parçasına takılıp takılmadığı kontrol edilmelidir. Testere bıçağı sıkışmışsa, testere yeniden başlatıldığında iş parçasından dışarı hareket edebilir veya bir geri tepme söz konusu olabilir.
■ Sıkışmış bir testere bıçağından kaynaklanan geri tepme riskinin azaltılması için büyük boyuttaki plakalar desteklenmelidir. Büyük plakalar, kendi ağırlıkları nedeniyle bunkülebilir. Bu plakalar her iki taraftan da desteklenmelidir - Testere boşluğunun yanından ve kenardan.
Kör veya hasarlı testere bıçakları kullanılmamalıdır. Kör veya yanlış hizalanmış dişleri bulunan testere bıçakları, çok dar bir testere boşluğu nedeniyle sürtünmenin artmasına, testere Morninginin sıkışmasına ve geri tepme riskinin artmasına neden olur.
■ Kesme işleminden önce kesme derinliği ve kesme açısı ayarları belirlenmelidir. Kesme sırasında testere bıçağı ayarlarında değişiklik olursa, testere bıçağı sıkışabilir ve bir geri tepme söz konusu olabilir.
■ Duvar veya diğer görünleyen alanlarda kesim yaparken özellikle dikkatli olunmalıdır. Daldırılan testere bıçağı kesim sırasında görünleyen cisimler nedeniyle bloke olabilir ve bir geri tepmeye neden olabilir.

Koruma başlığı fonksiyonu

■ Her kullanımdan önce koruma başlığının sorunsuz şekilde kapanıp kapanmadığı kontrol edilmelidir. Koruma başlığı rahat hareket etmiyorsa ve hemen kapanmıyorsa testere kullanılmamalıdır. Koruma başlığı asla sıkıştırılmamalı veya bağlanmamalıdır; aksi takdirde testere bıçağı korunamaz. Testere yanlışlıkla yerer düşerse, koruma başlığı yamulabilir. Koruma başlığının rahat hareket ettiğinden ve tüm kesme açılarında ve derinliklerinde testere bıçağına veya diğer parçalara temas etmediğinden emin olunmalıdır.
■ Koruma başlığı yayının genel durumu ve çalışması kontrol edilmelidir. Koruma başlığı veya yay sorunsuz şekilde çalışmıyorsa, testere kullanım öncesinde bakıma gönderilmelidir. Hasarlı parçalar, yapışkan tortular veya talaş birikintileri koruma başlığının usulüne uygun çalışmasını engeller.
■ Testere ana plakasının 90°'den farklı kesme açısı ayarında "daldırılırken" kaymamasına dikkat edilmelidir. Yandan bir kaymada testere bıçağı takılabilir ve bir geri tepme meydana gelebilir.
■ Koruma başlığı testere bıçağını örtmeden, testere çalışma tezgahına veya zemine bırakılmamalıdır. Korunmayan, dönmeye devam eden bir testere bıçağı testereyi kesme yönünün tersine doğru hareket ettirir ve önüne çıkar her şeyi keser. Kapattıktan sonra testere bıçağının ilave çalışma süresine dikkat edilmelidir.

Alt koruma başlığı fonksiyonu

Her kullanımdan önce alt koruma başlığının sorunsuz şekilde kapanıp kapanmadığı kontrol edilmelidir. Alt koruma başlığı rahat hareket etmiyorsa ve hemen kapanmıyorsa testere kullanılmamalıdır. Alt koruma başlığı asla açık konumda sıkıştırılmamalı veya bağlanmamalıdır. Testere yanlışlıkla yerer düşerse alt koruma başlığı yamulabilir. Koruma başlığı geri çekme kolu yardımıyla açılmalı ve koruma başlığının rahat hareket ettiğinden ve tüm kesme açılarında ve derinliklerinde testere bıçağına veya diğer parçalara temas etmediğinden emin olunmalıdır.

Alt koruma başlığı yayının çalışması kontrol edilmelidir. Alt koruma başlığı veya yay sorunsuz şekilde çalışmıyorsa testere kullanım öncesinde bakıma gönderilmelidir. Hasarlı parçalar, yapışkan tortular veya talaş birikintileri koruma başlığının usulüne uygun çalışmasını engeller.
Alt koruma başlığı sadece "Daldırmalı kesimler ve açılı kesimler" gibi özel kesimlerde elle açılmalıdır. Alt koruma başlığı geri çekme kolu ile açılmalı ve testere bıçağı iş parçasına daldırıldıktan sonra serbest bırakılmalıdır. Diğer tüm kesim çalışmalarında alt koruma başlığının otomatik olarak çalışması gerekmektedir.
Alt koruma başlığı testere bıçağını örtmeden, testere çalışma tezgahına veya zemine bırakılmamalıdır. Korunmayan, dönmeye devam eden bir testere bıçağı testereyi kesme yönünün tersine doğru hareket ettirir ve önüne çıkan her şeyi keser. Bu sırada testere bıçağının çalışmaya devam etme süresine dikkat edilmelidir.

İlave güvenlik uyarıları

■ Talaş atım yerinden tutulmamalıdır. Dönen parçalar nedeniyle yaralanma tehlikesi söz konusudur.
■ Testere ile baş hizasının üzerinde çalışma yapılmamalıdır. Bu durumda elektrikli el aletinin üzerinde yeterli kontrol sağlanamaz.
■ Elektrikli el aleti sabit konumda çalıştırılmamalıdır. Testere tezgahı ile işletim için tasarlanmamıştır.
■ HSS çelik testere biçakları kullanılmamalıdır. Bu tür testere biçakları kolay kırılır.
■ Demir içeren metaller kesilmemelidir. Isınan talaşlar toz emme sisteminin alev almasına neden olabilir.

Ses ve vibrasyon

Ses ve titreşim değerleri EN 62841 standartına göre tespit edilmiştir.

Cihazın A olarak değerlendirilen ses seviyesi standart olarak şöyledir:

–Ses basıncı seviyesi: 83 dB(A);
–Ses gücü seviyesi: 94 dB(A);
-Şüphe oranı: K = 3 dB.

Toplam titreşim değeri:

-Emisyon değeri: a _h < 2 , 5 m/s -Süphe orani: K = 1,5 m/s

UYARI!

Bildirilen ölçüm değerleri sadece yeni cihazlar içindir. Günlük kullanımda ses ve titreşim değerleri değişir.

BİLGİ

Bu talimatta bildirilen titreşim seviyesi, EN 62841 standartında norm olarak kabul edilmiş bir ölçme yöntemine göre ölçülmüştür ve elektronik aletlerin birbiriyle kıyaslanması için kullanılabilir.

Bu değer, titreşimden kaynaklanan yüklenme durumunun geçici olarak tahmin (ön tahmin) edilmesi için de kullanılabilir. Bildirilen titreşim seviyesi, elektronik aletin esas kullanım alanlarını göstermektedir.

Fakat eğer elektronik alet başka uygulamalar, farklı ek aletler ile veya yetersiz bakım durumunda kullanılırsa, titreşim seviyesi de bildirilen değerden sapabilir. Bu da, titreşim yükünü tüm çalışma süresi aralığında oldukça yükseltebilir.

Titreşim yükünün doğru tahmini için, cihazın kapalı olduğu süreler veya kapalı olmamakla birlikte, gerçekten kullanılmadığı süreler de dikkate alınmalıdır. Bu da, titreşim yükünü tüm çalışma süresi aralığında oldukça düşürebilir.

Cihazı kullanan kişinin titreşimlerin etkisine karşı korunması için, ek güvenlik önlemleri alın, örneğin: Elektrikli aletlerin ve çalışma aletlerinin bakımı, ellerin sıcak tutulması, çalışma süreçlerinin organizasyonu.

DIKKAT!

Ses basıncı 85 dB(A) değerini aşınca, işitme koruma donanımı kullanınız.

Teknik özellikler

		CS 62 18.0-EC
Cihaz tipi Daire testere
Akü Ah 5,0
Şarj süresi (5 Ah akü) min maks. 45
Rölanti devir sayısı m/s 5.000
Testere bıçağı bağlantı deliği mm 20
Maks. testere bıçağı çapı mm 165
Maks. kesme genişliği mm 1,6
Maks. bıçak kalınlığı mm 1,0
Maks. kesme derinliği mm 62
Maks. gönyeli kesim		50°
"EPTA-procedure 01/2003" uyarınca ağırlık (5,0 Ah akü ile)	kg	3,9
Ağırlık akü	kg 0,72
Açı ön ayarı		22,5°, 45°, 50°

Genel bakış

1 Filtre
2 Akü
3 Akü kilit açma
4 Koruma başlığı
5 Tutamak
6 ilave tutamak
7 Kesme derinliği skalası
8 Açma/kapatma şalteri için açma kilidi
9 Açma/kapatma şalteri
10 Kesme derinliği ön seçimi için gergi kolu
11 Paralellik mesnedi için sıkıştırma cıvatası
12 Bağlantı parçası
13 Paralellik mesnedi

14 İçten altı köşeli civata anahtarı
15 Mil kilitleme tuşu
16 Gönye açısı skalası
17 Ana plaka
18 Gönye açısı sıkıştırma kolu
19 Açı ön seçimi
20 Daire testere bıçağı
21 Sıkma flanşı olan sıkma civatası
22 Esnek koruma başlığı için geri çekme kolu
23 Gönye açısı ön seçimi için sıkıştırma cıvatası
24 Esnek koruma başlığı (alt koruma başlığı)

Kullanma kılavuzu

UYARI!

Elektrikli el aletindeki tüm çalışmalardan önce aletin aküsü çıkarılmalıdır.

Cihazı kullanmaya başlamadan önce

Avuç taşlama cihazını ambalajdan çıkarınız ve teslimat kapsamının eksiksiz olduğunu ve muhtemel transport hasarları olmadığını kontrol ediniz.

Testere bıçağının sabitlenmesi veya değiştirilmesi

BÍLGI

Sadece FLEX tarafından bu alet için öngörülen daire testere bıçaklarının kullanılması önerilir.

• Testerede sadece kesime uygun çapa sahip testere bıçakları kullanılmalıdır.
• Kesilecek iş parçasına uygun olarak doğru testere bıçağı seçilmelidir.
• Sadece elektrikli el aletinde belirtilen devir sayısına eşit veya daha yüksek devir sayısına sahip olan testere bıçakları kullanılmalıdır.
• Sadece EN 847-1'e uygun olan ve üretici tarafından belirlenmiş testere biçakları kullanılmalıdır.

UYARI!

Elektrikli el aletindeki tüm çalışmalardan önce aletin aküsü çıkarılmalıdır.

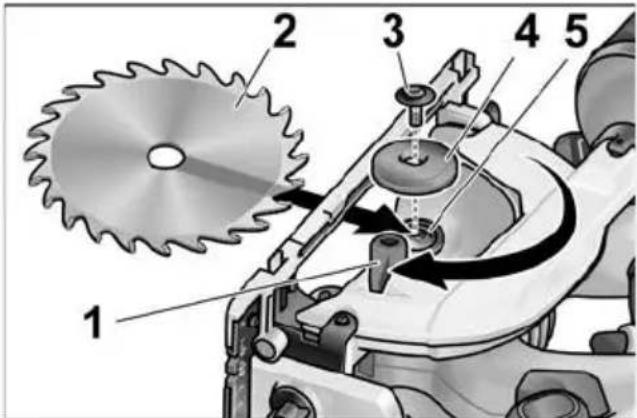

• Mil kilidine bastırılmalı ve basılı tutulmalıdır.
  Sıkma civatası, birlikte teslim edilen allen anahtarı ile saat yönünün tersine doğru gevşetilmelidir.

■ Sıkma cıvatası (3) sökülmeli ve ön sıkma flanşı (4) çıkarılmalıdır.
■ Testere bıçağı (2) aşağı doğru çekilerek gövdeden çıkarılmalıdır.

DIKKAT!

• Arka (5) ve ön sıkma flanşının (4) montaj konumuna dikkat edilmelidir.
• Dişlerin kesme yönü (testere bıçağındaki ok yönü) ile gövdedeki dönme yönü oku örtüşmelidir.

■ Gerekirse arka (5) ve ön sıkma flanşı (4) temizlenmelidir.
■ Testere bıçağı alt taraftan gövdeye yerleştirilmelidir.
■ Ön sıkma flanşı (4) yerleştirilmeli ve sıkma civatası (3) elle saat yönünde vidalanmalıdır.
- Mil kilidine bastırılmalı ve basılı tutulmalıdır. Sıkma civatası (3) içten altı köşeli civata anahtarı ile sıkılmalıdır.

Talaş emme sistemi

UYARI!

Kurşun içeren boyalar, bazı ahşap türleri, mineral ve metallerin açığa çıkan tozları, aleti kullanan veya çevrede bulunan kişiler için tehlike oluşturabilir. Bu tozlara dokunma veya soluma yoluyla temas edilmesi, solunum hastalıkları ve/veya alerjik reaksiyonlara neden olabilir.

• Çalışma alanının iyi havalandırılması sağlanmalıdır!
• Mümkünse, harici toz emme sistemi kullanılmalıdır.
• P2 filtre sınıfına sahip bir solunum maskesi kullanılması tavsiye edilir. Çalışma yerinde toz birikmesi önlenmelidir. Tozlar kolay alev alır.

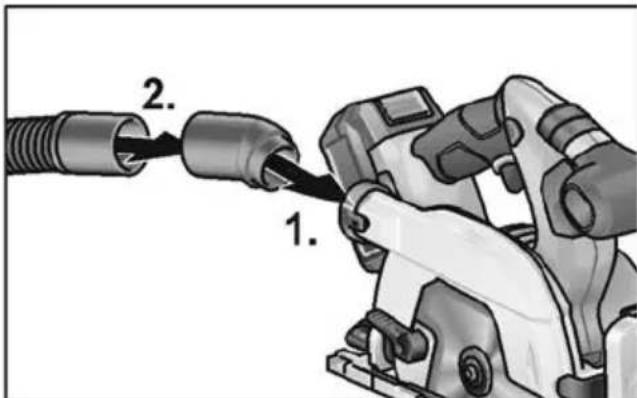

■ Bağlantı parçası yerleştirilmelidir (1.).
■ Adaptör ile emme hortumu bağlantı parçasına sabitlenmelidir (2.).
■ Emme hortumunu toz emme sistemine bağlayın.
Toz emme sisteminin işletim talimatına dikkat edin! Sabitlendiğini kontrol edin!

Kesme derinliğinin ayarlanması

BÍLGI

Optimum kesme sonuçları için kesme derinliği, kesilecek malzemenin kalınlığından 2–5 mm daha fazla olmalıdır.

UYARI!

Elektrikli el aletindeki tüm çalışmalardan önce aletin aküsü çıkarılmalıdır.

■ Kesme derinliği ayarı T cıvatası sökülmelidir.
■ Gerekli kesme derinliği skalada ayarlanmalıdır.
■ T civata sıkılmalıdır.

Gönye açısının ayarlanması

BİLGİ

Gönyeli kesimlerde kesme derinliği, kesme derinliği için gösterilen skala değerinden küçüktür.

UYARI!

Elektrikli el aletindeki tüm çalışmalardan önce aletin aküsü çıkarılmalıdır.

■ T cívatalar sökülmelidir (1.).
Gerekli gönye açısı skala yardımıyla ayarlanmalıdır (2.).
■ T civatalar sıkılmalıdır (3.).

Akünün takılması/değiştirilmesi

■ Şarj edilen aküleri tamamen yerine oturana kadar elektrikli el aletine bastırın.

■ Çıkarmak için kilit açma tuşlarına basın (1.) ve aküyü dışarı çekin (2.).

DİKKAT! Kullanılmadığı zamanlarda akülerin kontaklarını koruyun. Gevşek metal parçalar kontaklarda kısa devreye neden olabilir, patlama ve yangın tehlikesi oluşturur!

Akünün şarj durumu

■ Akü durumu göstergesi LED'inin yanındaki düğmeye basarak şarj durumunu kontrol edebilirsiniz.

Gösterge 5 saniye sonra söner.

LED'lerden biri yanıp sönüyorsa akü şarj edilmelidir. Tuşa basıldığında hiçbir LED yanmıyorsa akü arızalıdır ve değiştirilmelidir.

Açma ve kapatma

DIKKAT!

Güvenlik nedeniyle şalter kilitlenmez, kesme işlemi sırasında şalter basılı tutulmalıdır. Açma kilidi istem dışı açılmayı önler ve koruma başlığını kilitler.

Testere her zaman ilk olarak çalışma konumuna alınmalıdır.

■ Açma kilidine sol/sağ yönde basılmalı ve basılı tutulmalıdır (1.).

■ Şaltere basılmalı ve basılı tutulmalıdır (2.).

■ Açma kilidi bırakılmalıdır (testere daldırıldığında).

Kapatmak için:

■ Şalteri serbest bırakın.

Paralellik mesnedi

UYARI!

Elektrikli el aletindeki tüm çalışmalardan önce aletin aküsü çıkarılmalıdır.

BİLGİ

Testerenin birlikte teslim edilen taşıma çantasına yerleştirilmesi için paralellik mesnedi sökülmelidir.

Paralellik mesnedi, testerenin itme yönünde sola veya sağa monte edilebilir.

■ Paralellik mesnedinin sabitlenmesi için kelebek cívata/sıkıştırma kolu/yay monte edilmelidir (1.).
Paralellik mesnedi içeri sürülmeli ve istenen genişlikte ayarlanmalıdır (2.).
■ Kelebek civatalar sıkılmalıdır (3.).

Elektrikli el aletiyle çalışılması

DIKKAT!

Kapattıktan sonra testere biçağı kısa bir süre daha dönmeye devam eder.

Dönen testere biçağı iş parçasına temas ederse bir geri tepme söz konusu olabilir.

i BİLGİ

Çok kuvvetli ileri itilmesi aletin performansını düşürür, kesme kalitesini kötüleştirir ve testere bıçağının ömrünü azaltır.

İşarete göre kesme

■ Emme hortumu bağlanmalıdır.
■ Kesme derinliği gerekli ölçüye ayarlanmalıdır.

■ Gerekirse gönye açısı ayarlanmalıdır.
■ Sebeke fişi takılmalıdır.
■ Toz emme sistemi çalıştırılmalıdır.
■ Tutamak sağ elle tutulmalıdır.
■ Testere tezgahı iş parçasına oturtulmalıdır.
■ Testere açılmalı ve testere bıçağının maksimum devir sayısına ulaşması beklenmelidir.

■ Testere yavaşça malzemeye sürülmelidir.

i BİLGİ

Testere tezgahındaki kesme işaretleri, dik açılı kesimde testere bıçağının konumunu gösterir.

■ Testere, eşit oranda öne itilerek malzemeye sürülmelidir.
■ Kesim sonunda:

– Testere kapatılmalıdır. Testere bıçağı kısa bir süre daha çalışmaya devam eder!

- Testerenin kaldırılması sırasında sarkaç koruma kapağı kapanır.

■ Çalışma sonunda:

Elektrikli el aleti ve aksesuarlar iyice temizlenmelidir.

Filtre:

i BİLGİ

Büyük boyutlu iş parçalarının işlenmesi veya düz kenarların kesilmesi için bir çıta veya benzeri bir maddeyi iş parçasına sabitleyebilir ve daire testereyi, testere tezgahı ile birlikte bu yardımcı dayanak boyunca ilerletebilirsiniz.

Şarj cihazı

1 Akü için sürgülü yerleştirme yuvası

2 K o n t a k l a

3 Havalandırma yarıkları

4 Çalışma durumunu gösteren ekran

5 Fiş dahil şebeke kablosu

Şarj cihazı CA 10.8/18.0 aşağıdaki tiplerdeki FLEX aküleri şarj etmek içindir

-AP 10.8 (2,5 Ah),

-AP 18.0 (2,5 Ah),

-AP 10.8 (5,0 Ah),

-AP 18.0 (5,0 Ah).

Uzun bir akü çalışma ömrü için bilgiler DİKKAT!

- Aküleri asla 0°C altındaki ve 55°C üzerindeki sıcaklıklarda şarj etmeyin.

- Aküleri yüksek nem oranına sahip ortamlarda veya yüksek ortam sıcaklıklarında şarj etmeyin.

- Akülerin ve şarj cihazının üzerini şarj işlemi sırasında örtmeyin.

- Şarj cihazının fişini ancak şarj işlemi sona erdikten sonra çekin.

Aküler ve şarj cihazı şarj işlemi sırasında isinir. Bu normaldir!

Lityum İyon aküler "Memory" (hafıza) etkisi olarak bilinen etkiye sahip değildir.

Yine de bir akü şarjdan önce tamamen deşarj oluyorsa ve şarj işlemi her zaman tam şarj sağlanana kadar devam etmelidir.

Aküler uzun süre kullanılmayacaksa aküler ayrı olarak ve serin bir ortamda saklanmalıdır.

Şarj işlemi

DÍKKAT!

Birlikte teslim edilen şarj cihazına sadece orijinal aküler takınız.

■ Fişi şarj cihazına takın. Ekranın arka plan aydınlatması 2 saniye süreyle yeşil yanar ve sonra söner. OK yazısı gösterilir.

■ Akü şarj cihazına tamamen oturana kadar itilmelidir.

– Ekranda değişimli olarak şarj işleminin kalan süresi (akü tamamen şarj olana dek geçecek süre) ve şarj durumunun grafiksel görünümü gösterilir.
– Ekranın arka plan aydınlatması, akü %80'den daha az şarj edilmiş durumdaysa turuncu yanar.
– %80 akü şarjından itibaren ekran yeşil yanar ve OK yazısı gösterilir.
östergesi yandığında akü tamamen şarj olmuş demektir.

Kısa süre sonra yeşil arka plan aydınlatması söner.

■ Aküyü şarj cihazından çıkarın.

■ Fisi çekin.

i BİLGİ

Akü yerleştirildikten sonra şarj cihazının ekranı yanıp soneyorsa aküde veya şarj cihazında bir arıza mevcuttur.

Ekran yavaşça yanıp söner. Arka plan aydınlatması turuncu.

Akü çok sıcak veya çok soğuk. Akü şarj sıcaklığına (0°C...55°C) ulaştığında şarj işlemi başlar.

Ekran hızla yanıp söner. Arka plan aydınlatması kırmızı.

Aküyü şarj cihazından çıkarın ve yeniden yerleştirin. Gösterge yine aynı olursa akü arızalıdır. Aküyü değiştirin veya yetkili serviste kontrol ettirin.

Eğer başka bir aküyle de aynı hata mesaj gösterilirse şarj cihazı arızalıdır. Şarj cihazını yetkili serviste kontrol ettirin.

Bakım ve muhafaza

UYARI!

Elektrikli el aletindeki tüm çalışmalardan önce aletin aküsü çıkarılmalıdır.

Temizleme

Elektrikli el aletinin temizlenmesi

UYARI!

Su veya sıvı temizlik maddeleri kullanılmamalıdır.

Gövdenin içinde motor bulunan muhafaza düzenli aralıklarla basınçlı kuru hava ile temizlenmelidir.
Testere tezgahı, ayar tertibatları ve koruma başlığı elektrikli süpürge ve fırça yardımıyla temizlenmelidir. Alt koruma başlığının sorunsuz hareket ettiğinden emin olunmalıdır.

■ Mafsallara az miktarda makine yağı püskürtülmelidir.
■ Testere yönlendirmesinin ve kesme hassasiyetinin korunması için kılavuz ray da aynı şekilde temizlenmelidir.

Şarj cihazı

UYARI!

Tüm çalışmalardan önce fişi çekin. Su veya sıvı temizlik maddeleri kullanmayın.

■ Kiri ve tozu bir fırçayla veya kuru bir bezle gövdeden uzaklaştırın.

Onarımlar

Tüm onarımlar sadece üretici tarafından yetki verilmiş, yetkili servis atölyesinde yaptırılmalıdır.

BİLGİ

Motor gövdesindeki civatalar garanti süresi boyunca sökülmemelidir. Buna uyulmazsa üreticinin garanti yükümlülükleri sona erer.

Yedek parçalar ve aksesuarlar

Daha başka aksesuar için, özellikle de aletler ve perdahlama maddeleri için, üretici kataloglarına bakınız. Demonte görünüşler ve yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasında bulabilirsiniz: www.flex-tools.com

Giderme bilgileri

UYARI!

Kullanım ömrünü tamamlamış aletler, şebeke kablosu çıkarılarak kullanım dışı bırakılmalıdır.

Sadece AB ülkeleri için:

Elektronik cihazları normal çöp kutusuna atmayınız!

Elektronik ve elektrikli eski cihazlar ve yerel hukuka uyarlama ile ilgili 2012/19/AB sayılı Avrupa direktifine göre, eskimiş elektronik cihazlar ayrı toplanmalı ve çevreye zarar vermeyecek şekilde geri kazanma işlemine tabi tutulmalıdır.

BİLGİ

Giderme olanakları hakkında bilgi almak için yetkili satıcılara danışınız!

CE-uygunluğu beyani

Tek sorumlu olarak, "Teknik özellikler" altında tanımlanan bu ürünün aşağıdaki standartlara veya standart belgelerine uygun olduğunu beyan ederiz: 2014/30/AB, 2006/42/AT, 2011/65/AB direktiflerinde bildirilen koşullara istinaden EN 62841. Teknik belgelerden sorumlu: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Eckhard Rühle

Manager Research &

Development (R & D)

Klaus Peter Weinper

Head of Quality

Department (QD)

19.06.2018

Mesuliyet kabul edilmemesi durumları

Ürün tarafından veya ürünün kullanılamamasından dolayı söz konusu olan, çalışmaya ara verilmesinden dolayı elde edilemeyen kazanç için ve zararlar için üretici ve üreticinin temsilcileri sorumluluk üstlenmez.

Cihazın gerektiği gibi kullanılmamasından veya başka üreticilerin ürünleri ile birlikte kullanılmasından kaynaklanan hasarlar için de üretici ve temsilcisi sorumluluk üstlenmez.

Spis treści
