Produkto tipas	Belaidis rankinis diskinis pjūklas
Prekės ženklas	Flex
Modelis	CS 62 18.0-EC
Maitinimas	Li-ion 18 V, 5,0 Ah akumuliatorius
Maks. disko skersmuo	165 mm
Maks. pjovimo gylis	62 mm
Maks. kampinis pjovimas	50°
Tuščiosios eigos greitis	5000 aps/min
Svoris (su akumuliatoriumi)	3,9 kg
Akumuliatoriaus svoris	0,72 kg
Disko skylės skersmuo	20 mm
Maks. pjovimo plotis	1,6 mm
Maks. disko korpuso storis	1,0 mm
Įkrovimo laikas (5,0 Ah)	45 min
Garso slėgio lygis	83 dB(A)
Garso galios lygis	94 dB(A)
Vibracija (išmetamoji vertė)	< 2,5 m/s²
Apsauginis gaubtas	Švytuoklinis (apatinis) apsauginis gaubtas + fiksuotas gaubtas
Lygiagretusis stabdiklis	Įtrauktas, reguliuojamas į kairę arba į dešinę
Drobulių išsiurbimas	Taip, su jungiamąja mova dulkių siurbliui
Priežiūra ir valymas	Reguliarus valymas sausu suslėgtu oru, nenaudoti vandens
Sauga	Veleno fiksavimas, apsauga nuo netyčinio įjungimo, dviguba izoliacija
Atsarginės dalys ir remontas	Išsprogdintos schemos ir dalys prieinamos www.flex-tools.com

Dažnai užduodami klausimai - CS 62 18.0-EC Flex

Kokio tipo akumuliatorių naudoja CS 62 18.0-EC pjūklas?

Jis naudoja Li-ion 18 V AP 18.0 tipo akumuliatorių (2,5 Ah arba 5,0 Ah). Suderinamas įkroviklis yra CA 10.8/18.0.

Koks maksimalus pjovimo gylis?

Maksimalus pjovimo gylis yra 62 mm. Norint pasiekti geriausių rezultatų, nustatykite gylį 2-5 mm daugiau nei medžiagos storis.

Kaip pakeisti pjovimo diską?

Pirmiausia išimkite akumuliatorių. Paspauskite veleno fiksavimo mygtuką, atsukite priveržimo varžtą šešiabriauniu raktu (prieš laikrodžio rodyklę), nuimkite priekinį flanšą ir diską. Uždėkite naują diską, laikydamiesi sukimosi krypties (rodyklė ant disko) ir priveržkite varžtą.

Kokie priedai pridedami?

Pristatyme yra: pjūklas, 5,0 Ah akumuliatorius, CA 10.8/18.0 įkroviklis, lygiagretusis stabdiklis, šešiabriaunis raktas ir transportavimo dėklas.

Kaip nustatyti kampinį pjovimo kampą?

Atsukite tvirtinimo varžtus (1.), nustatykite norimą kampą ant skalės (2.) iki 50°, tada priveržkite varžtus (3.). Atkreipkite dėmesį, kad kampinio pjovimo metu faktinis pjovimo gylis sumažėja.

Ką daryti, jei akumuliatorius neįsikrauna?

Pirmiausia patikrinkite įkroviklio LED indikatorius: jei apšvietimas mirksi raudonai, akumuliatorius yra sugedęs. Jei mirksi oranžine spalva, temperatūra yra už diapazono ribų (0-55°C). Palaukite, kol jis atvės arba sušils. Jei problema išlieka, kreipkitės į įgaliotą servisą.

Kaip išvalyti pjūklą?

Išimkite akumuliatorių. Išvalykite korpuso vidų ir variklį sausu suslėgtu oru. Niekada nenaudokite vandens. Išvalykite stalą, gaubtus ir profilio griovelį dulkių siurbliu ir šepečiu.

Kokie diskų tipai draudžiami?

Draudžiama naudoti HSS diskus (greitapjovio plieno) ir pjovimo diskus. Naudokite tik FLEX rekomenduojamus diskus, atitinkančius EN 847-1 standartą, kurių skersmuo 165 mm ir skylės skersmuo 20 mm.

Kaip naudoti drobulių išsiurbimą?

Įstatykite jungiamąją movą į antgalį, pritvirtinkite siurbimo žarną adapteriu, tada prijunkite prie dulkių siurblio. Įsitikinkite, kad tvirtinimas yra tvirtas. Naudokite P2 klasės dulkių kaukę.

Ką daryti, jei diskas atatranka (kickback)?

Laikykite pjūklą abiem rankomis, stovėkite į šoną nuo disko. Užstrigus, išjunkite pjūklą ir išimkite diską tik jam sustojus. Naudokite aštrius diskus, lygiagretųjį stabdiklį ir pritvirtinkite dideles plokštes.

NAUDOJIMO INSTRUKCIJA CS 62 18.0-EC Flex

Naudojami simboliai 294

Simboliai ant jrankio ..... 294

Jūsų saugumui ..... 294

Triukšmas ir vibracija ..... 297

Techniniai duomenys ..... 297

Bendras jrankio vaizdas ..... 298

Nurodymai dirbant 299

Techninis aptarnavimas ir priežiūra . . . 304

Nurodymai utilizuoti 299

C€-Atitikimo deklaracija 305

Atsakomybės pašalinimas .... 305

Naudojami simboliai

ISPĒJIMAS!

Nurodo betarpiškai gresiantį pavojų. Nesilaikant nurodymų, gresia žūtis arba sunkūs sužalojimai.

ATSARGIA!!

Nurodo potencialiai pavojingą situaciją. Nesilaikant nurodymų, gresia susižeidimo arba materialinių nuostolių pavojus.

NURODYMAS

Nurodo patarimus, kaip dirbti įrankiu ir svarbią informaciją.

Simboliai ant jrankio

Prieš eksploatavimą perskaity-kite naudojimo instrukciją!

Užsidėkite apsauginius akinius!

Naudokite klausos apsaugą!

Nuoroda dėl seno įrankio utilizavimo (žr. 305 psl.)!

Jūsų saugumui

ISPĒJIMAS!

Prieš naudodami elektrini įrankį, pirmiausiai perskaitykite ir tik tada dirbkite. Laikykitės:

- šios instrukcijos,

- "Bendruju saugos taisykliu", esančiu pridedamoje knygelėje, naudojantis elektriniais įrankiais (spaudinio-Nr.: 315.915),

- naudojimo vietoje galiojančių taisyklių, siekiant išvengti nelaimingų atsitikimų.

Šis kampinis šlifuoklis atitinka šiuolaikinį technikos lygį ir sukonstruotas, laikantis patvirtintų saugos taisyklių.

Tačiau juo naudojantis, gali kilti pavojus juo dirbančiojo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali būti sugadintas įrankis ar atsirasti kiti materialiniai nuostoliai.

- pagal paskirti, - saugumo technikos požiūriu neprie- kaištingos būklės.

Gedimus, turinčius įtakos darbo saugai, nedelsiant pašalinkite.

Naudojimas pagal paskirti

Diskinis pjūklas CS 62 18.0-EC skirtas

—profesionaliam naudojimui pramonès ir smulkaus verslo jmonèse,

-tiesiems išilginiams ir skersiniams pjūviams,

-natūraliai medienai ir plokštėms (medžio drožlių, stalių fanieros, MDF plokštėms) iki maks. 62 mm storio pjauti,

-naudojant pjovimo diskus, kuriuos FLEX siūlo šiam prietaisui.

Draudžiama

-naudoti HSS pjūklus ir pjovimo diskus,

-naudoti stacionariai kaip stalinį pjūkla,

-naudoti lauke lyjant,

-naudoti sprogioje atmosferoje.

Saugos nuorodos diskiniams pjūklams

!SPÉJIMAS!

Perskaitykite visus šioje instrukcijoje esančius saugos nurodymus ir jų laikykitės. Klaidos, padarytos nesilaikant nurodymų ir perspėjimų, gali tapti elektros smūgio, gaisro ir/arba sunkių sužeidimų priežastimis. Patikimai saugokite šią instrukciją, kad prireikus galėtumėte ja pasinaudoti.

Pjovimas

■ PAVOJUS: nekiškite rankų i pjovimo sritį ir prie pjūklelių. Abiem rankomis laikykite papildomą rankeną arba variklio korpusą. Jeigu pjūkla laikysite abiem rankom, jų nesusižalosite i pjūklelius.
■ Nekiškite rankų po gaminiu. Apsauginis gaubtas po ruošiniu negali apsaugoti Jūsų nuo pjūklelio.
■ Pjovimo gylį pritaikykite ruošinio storiui. Matoma gali būti mažiau nei kaip per visą dantukų aukštį po ruošiniu.
■ Pjaunamo ruošinio niekada nelaikykite rankoje arba virš kojos. Ruošinj užfiksuokite stabiliame laikiklyje. Svarbu gerai pritvirtinti ruošinj, taip sumažinsite fizinio kontakto, pjūklelio prispaudimo ar kontrolės praradimo pavojų.
■ Elektrinį prietaisą laikykite tik už izoliuotų rankenų, kai atliekate darbus, kurių metu darbinis įrankis gali kliudyti paslėptus laidus. Prisilietus prie įtampos laidų, elektros įrankio metalinės dalys taps įtampingos ir sukels elektros smūgį.

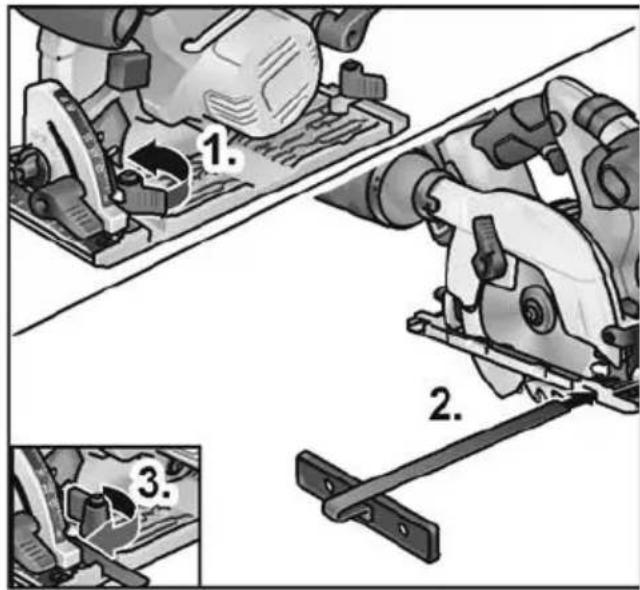

Išilginio pjovimo metu visada naudokite fiksatorių arba tiesią kreipiamają pagal kraštą. Tokiu būdu pjūviai bus tikslesni ir sumažės pjūklelio užstrigimo galimybė.
Visada naudokite tinkamo dydžio pjūklelius su tinkama fiksavimo anga (pavyzdžiui, žvaigždutės formos arba apvalia). Pjūkleliai, netinkantys pjūklo montavimui, sukasi ne apskritimu ir gali tapti nekontroliuojami.
Niekada nenaudokite pažeistų ar netinkamų pjūklelių poveržlių arba varžtų. Pjūklelio poveržlės ir varžtai sukonstruoti specialiai Jūsų pjūklui, optimaliai galiai ir eksploatavimo saugumui.

Atgalinis smūgis – priežastys ir atitinkami saugos nurodymai

Atgalinis smūgis – tai staigi užkabinto, prispausto ar neteisingai išlygiuoto pjūklelio sukeliama reakcija, dėl kurios nekontroliuojamas pjūklelis pakyla ir juda iš ruošinio link valdymo personalo.

Jeigu pjūklelis užsikabina ar užstringa užsidarančiame plyšyje, jì užblokuoja, tuomet variklio jėga pjūklą meta atgal valdymo personalo kryptimi.

Jeigu pjūklelis pjūvyje yra persisukęs arba neteisingai išlygiuotas, tuomet galinio pjūklelio krašto dantukai gali įstrigti ruošinio paviršiuje, dėl ko pjūklelis iššoks iš plyšio ir atšoks atgal valdymo personalo kryptimi.

Atgalinis smūgis – neteisingo arba klaidingo pjūklo naudojimo pasekmė. To išvengti galima, jeigu bus imtasi toliau aprašytų tinkamų atsargumo priemonių.

■ Pjūklą tvirtai laikykite suèmę abiem rankom, savo rankas laikykite tokioje padėtyje, kurioje galėsite priimti atgalinio smūgio jėgas. Visada pjūkleli laikykite iš šono, niekada nelaikykite pjūklelio lygiagrečiai kūnui. Atgalinio smūgio atveju pjūklas gali iššokti atgal; tačiau valdymo personalas imdamasis tinkamų atsargumo priemonių atgalinio smūgio jėgas gali suvaldyti.
■ Jeigu pjūklelis užstringa ar nutraukiate darba, tuomet pjūkla išjunkite ir nejudinkite jo ruošinyje, kol pjūklelis sustos. Niekada nemėginkite pjūklo išimti iš ruošinio arba patraukti atgal, kol pjūklelis dar sukasi, priešingu atveju galite patirti atgalini smūgj. Nustatykite ir pašalinkite priežastis, dėl kurių pjūklelis užstrigo.
■ Jeigu pjūkla, kuris kyšo ruošinyje, vėl norėsite paleisti, tuomet pjūkleli išlygiuokite per pjovimo plyšio viduri ir patikrinkite, ar pjūklo dantukai nejstrige ruošinyje. Jeigu pjūklelis stringa, jis gali iš ruošinio iššokti arba sukelti atgalini smūgį, kai pjūkla paleisite iš naujo.
Kad sumažintumėte atgalinio smūgio grėsmę dėl užstrigusio pjūklelio, atremkite didelę plokštę. Didelės plokštės dėl savo nuosavos masės gali išlinki. Plokštes atremti reikia iš abiejų pusiu, tiek šalia pjovimo plyšio, tiek ir prie krašto.

■ Nenaudokite atšipusių bukų ar pažeistų pjūklelių. Pjūkleliai su atšipusiais ar neteisingai išlygiuotais dantukais dėl per siauro pjovimo plyšio sukelia padidintą trintį, pjūklelio strigimą ir atgalinį smūgį.
■ Prieš pradėdami pjauti, nustatykite pjovimo gylius ir kampus. Jeigu pjovimo metu pasikeičia pjūklelių nustatymai, pjūkleliai gali užstrigti ir sukelti atgalinį smūgį.
■ Būkite labai atidūs pjaudami esamas sienas ar kitas nematomas sritis. Paslėptasis pjūklelis pjaunant paslėptuose objektuose gali užsiblokuoti ir sukelti atgalinį smūgį.

Apsauginio gaubto funkcija

Kaskart prieš naudodami, patikrinkite, ar apsauginis gaubtas tinkamai užsidaro. Nenaudokite pjūklo, jeigu apsauginis gaubtas negali laisvai judėti ir ne iškarto užsidaro. Niekada apsauginio gaubto tvirtai neprispauskite ar nepririškite, nes taip nebus apsaugoti pjūkleliai. Jeigu pjūklas netyčia nukristų ant žemės, apsauginis gaubtas gali išlinkti. Įsitikinkite, kad apsauginis gaubtas juda laisvai ir visuose pjovimo kampuose ir gyliuose nesiliečia nei su pjūkleliu, nei su kitomis dalimis.
■ Patikrinkite apsauginio gaubto spyruoklių būklę ir veikimą. Jeigu apsauginis gaubtas ir spyruoklės veikia nelabai gerai, tuomet prieš naudojimą atlikite pjūklo techninę priežiūrą. Pašalinkite sugadintas dalis, lipnias apnašas ar drožlių sankaupas ir leiskite apatiniam apsauginiam gaubtui dirbti iš lėto.
■ lsitikinkite, kad pjūklo pagrindinė plokštė, esant kitokiam nei 90° pjovimo kampui, atliekant paslėptajį pjūvj, nepasislenka. Esant šoniniam poslinkiui, pjūklelis gali likti kabėti ir jvykti atgalinis smūgis.
Nedėkite pjūklo ant darbastalio arba grindų, pjūklelio neuždengę apsauginiu gaubtu. Neapsaugotas ir iš inercijos besisukantis pjūklelis juda priešinga pjovimui kryptimi ir pjauna viską, kas pasitaiko jo kelyje. Stebėkite pjūklelio inercinį judėjimą po išjungimo..

Apatinio apsauginio gaubto funkcija

Kaskart prieš naudodami, patikrinkite, ar apatinis apsauginis gaubtas užsidaro tinkamai. Nenaudokite pjūklo, jeigu apatinis apsauginis gaubtas negali laisvai judėti ir ne iškarto užsidaro. Niekada neprispauskite ar nepririškite apatinio apsauginio gaubto atviroje padėtyje. Jeigu pjūklas netyčia nukristų ant žemės, apatinis apsauginis gaubtas gali išlinkti. Atidarykite apsauginį gaubtą ištraukiamaja svirtimi ir įsitikinkite, kad jis juda laisvai ir visuose pjovimo kampuose ir gyliuose nesiliečia nei su pjūkleliu, nei su kitomis dalimis.
■ Patikrinkite apatinio apsauginio gaubto spyruoklių veikimą. Jeigu apatinis apsauginis gaubtas ir spyruoklės veikia nelabai gerai, tuomet prieš naudojimą atlikite pjūklo techninę priežiūrą. Pašalinkite sugadintas dalis, lipnias apnašas ar drožlių sankaupas ir leiskite apatiniam apsauginiam gaubtui dirbti iš lėto.
Ranka apatinį apsauginį gaubtą atidarykite tik darydami specialiuosius pjūvius, pavyzdžiui, „Paslėptuosius ir kampinius pjūvius“. Apatinį apsauginį gaubtą atidarykite ištraukiamaja svirtimi ir atleiskite, kad pjūklelis iš karto panertų į ruošinį. Atliekant visus kitus pjovimo darbus, apatinis apsauginis gaubtas turi dirbti automatiškai.
Nedėkite pjūklo ant darbastalio arba grindų, jeigu pjūklelio neuždengia apatinis apsauginis gaubtas. Neapsaugotas ir iš inercijos besisukantis pjūklelis juda priešinga pjovimui kryptimi ir pjauna viską, kas pasitaiko jo kelyje. Stebėkite pjūklelio inercinį judėjimą.

Papildomos saugos nuorodos

■ Nekiškite rankų i pjuvenų išmetimo įtaisą. Jūs galite susižeisti i besisukančias dalis.
Nedirbkite iškėlę pjūklą virš galvos. Taip Jūs negalite pakankamai kontroliuoti elektrinio įrankio.
■ Nenaudokite elektrinio įrankio stacionariai. Jis nėra pritaikytas naudojimui su pjovimo stalu.
■ Nenaudokite pjovimo diskų iš HSS plieno. Tokie pjovimo diskai gali lengvai lūžti.
■ Nepjaukite geležies tipo metalų. Rusenančios pjuvenos gali uždengti dulkių nusiurbimo įtaisą.

Triukšmas ir vibracija

Triukšmo ir vibracijos dydžiai išmatuoti pagal EN 62841.

A-redukuoto įrankio triukšmo lygio tipinė vertė:

-Garso slègio lygis: 83 dB(A);

–Triukšmo galios lygis: 94 dB(A);

-Paklaida: K = 3 dB.

Suminis vibraciju lygis:

-Bendru atveju

skleidžiamas dydis: a _h < 2,5 m/s ^2

-Paklaida: K = 1,5 m/s

ATSARGIA!!

Pateikiami dydžiai galioja naujam įrankiui Kasdien naudojant, triukšmo ir vibracijos lygis keičiasi.

NURODYMAS

Šiuose techniniuose reikalavimuose pateiktas vibracijos lygis buvo išmatuotas pagal EN 62841 standarte patvirtintus matavimo metodus ir gali būti taikomas elektrinių įrankių palyginimo metu.

Šis lygis taip pat gali būti taikomas apytikslei vibracijos apkrovai įvertinti. Pateiktas vibracijos lygis nurodo pagrindine elektrinio įrankio taikymo sritį. Tačiau jei elektrinis įrankis bus naudojamas kitoje srityje, su kitais įstatomaisiais įrankiais arba netinkamai atlikus techninės priežiūros darbus, vibracijos lygis gali pakisti. Todėl darbo metu vibracijos apkrova gali smarkiai padidėti. Norint tiksliai įvertinti vibracijos apkrova, reikėtų atsižvelgti ir į laiką, kada įrenginys yra išjungtas arba veikia, tačiau tuo metu nenaudojamas. Šiuo atveju darbo metu vibracijos apkrova gali smarkiai sumažėti. Kad operatorius būtų apsaugotas nuo vibracijos poveikio, būtina imtis papildomų saugos užtikrinimo priemonių, tokių kaip elektrinių ir įstatomujų įrankių techninė priežiūra, šiltai laikomos rankos, darbo proceso organizavimas.

ATSARGIA!!

Jei triukšmo slėgis didesnis, negu 85 dB(A), būtina naudotis klausos apsauga.

Techniniai duomenys

		CS 62 18.0-EC
Įrankio tipas Rankinis diskinis pjūklas
Akumuliatorius Ah 5,0
Krovimo laikas (Akumuliatorius 5,0 Ah) min maks. 45
Apgriezienu skaits tukšgaitā aps./min 5.000
Pjovimo disko lizdo kiaurymė mm	20
maks. pjovimo disko skersmuo	mm	165
maks. pjovimo plotis	mm	1,6
maks. atraminio disko storis	mm	1,0
maks. pjovimo gylis	mm	62
maks. įstrižinis pjūvis		50°
Svoris pagal „EPTA-procedure 01/2003” 01/2003“ (su 5,0 Ah akumuliatoriumi)	kg	3,9
Svoris, akumuliatorius	kg	0,72
Pirminis kampo nustatymas		22,5°, 45°, 50°

Bendras įrankio vaizdas

1 Filtras
2 Akumuliatorius
3 Akumuliatoriaus išblokavimas
4 Apsauginis gaubtas
5 Rankena
6 Papildoma rankena
7 Pjūvio gylio skalė
8 ljungimo / išjungimo jungiklio jjungimo blokuotė
9 ljungimo / išjungimo jungiklis
10 Pirminio pjūvio pasirinkimo prispaudimo svirtis
11 Lygiagrečiosios atramos prispaudimo varžtas
12 Jungiamoji mova
13 Lygiagrečioji atrama

14 Šešiabriaunis raktas
15 Suklio fiksavimo mygtukas
16 Nupjovimo kampo skalė
17 Pagrindiné plokště
18 Nupjovimo kampo prispaudimo svirtis
19 Pirminis kampo pasirinkimas
20 Diskinio pjūklo geležtė
21 ltempimo varžtas su įtempimo junge
22 Ištraukiamoji svirtis švytuokliniam apsauginiam gaubtui
23 Nupjovimo kampo pirminio pasirinkimo prispaudimo varžtas
24 Švytuoklinis apsauginis gaubtas (apatinis apsauginis gaubtas)

Nurodymai dirbant

!SPËJIMAS!

Prieš pradėdami bet kokius darbus su elektriniu įrankiu, išimkite akumuliatorių iš prietaiso.

Prieš pirmą naudojimą

Išpakuokite elektrinį įrankį ir jo reik-menis bei priedus ir patikrinkite, ar nėra pakenkimų transportuojant.

Pjūklelio geležtės tvirtinimas arba pakeitimas

i NURODYMAS

Rekomenduojama naudoti tik tokius diskinio pjūklo pjovimo diskus, kuriuos FLEX siūlo šiam prietaisui.

• Naudokite tik tokio skersmens pjūklelius, kokie pažymėti ant pjūklo.
• Tinkamą pjūklej pasirinkite pagal pjaunamą medžiagą.
• Naudokite tik pjūklelius su pažymėtu sūkių skaičiumi, kuris atitinka ant elektros įrankio nurodytą arba yra didesnis.
• Naudokite tik gamintojo nustatytus pjūklelius, atitinkančius EN 847-1 reikalavimus.

!SPÉJIMAS!

Prieš pradėdami bet kokius darbus su elektriniu įrankiu, išimkite akumuliatorių iš prietaíso.

■ Paspauskite veleno fiksatorių ir laikykite jį šioje padėtyje.
Veržiamajj varztą atsukite su pridedamu vidiniu šešiabriauniu raktu, sukdami jį prieš laikrodžio rodyklės judėjimo kryptį.

■ Atsukite veržiamajį varžtą (3) ir nuimkite priekinę tvirtinimo junge (4).
■ Išimkite pjovimo diską (2) iš korpuso žemyn.

ATSARGIAI!

• Atkreipkite dėmesį i užpakalinės (5) ir priekinės (4) tvirtinimo jungės montavimo padėti.
• Dantų pjovimo kryptis (rodyklės kryptis ant pjovimo disko) ir sukimosi kryptis ant korpuso privalo sutapti.

■ Jei reikia, išvalykite užpakalinę (5) ir priekinę veržiamają jungę (4).
■ Iš apačios įstatykite pjovimo diską į korpusą.
■ Užmaukite priekinę tvirtinimo jungę (4) su borteliu i išore ir ranka užsukite veržiamajį varžtą (3) pagal laikrodžio rodyklės judėjimo kryptį.
■ Paspauskite veleno fiksatorių ir laikykite jį šioje padėtyje. Veržiamąjį varžtą (3) užveržkite su vidiniu šešiabriauniu raktu.

Pjuvenų nusiurbimas !SPĒJIMAS!

Iš medžiagų, pvz., švino turinčių dažų, kai kurių medienos rūšių, mineralų ir metalo, išsiskyrusios dulkės gali kelti grėsmę dirbančiajam arba netoli jo esantiems asmenims. šių dulkių įkvėpimas arba kontaktas su jomis gali sukelti kvėpavimo takų susirgimus ir/arba alergines reakcijas.

• Pasirūpinkite geru darbo vietos vėdinimu!
• Jei galima, naudokite išorini dulkių nusiurbimo įrenginį.
• Rekomenduojama naudoti dujokaukę su P2 klasės filtru.

Stenkitės, kad darbo vietoje neprisikauptų dulkių. Dulkės gali lengvai užsidegti.

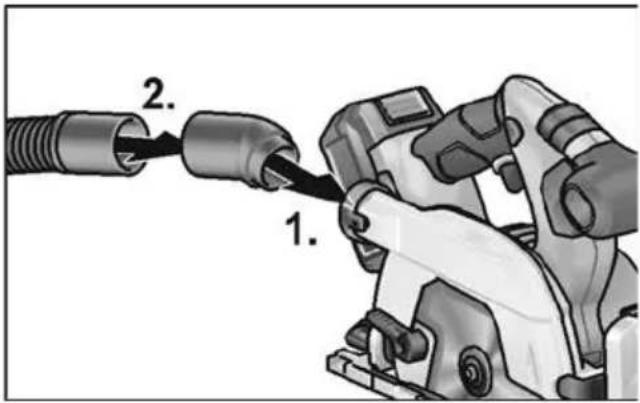

■ lstatykite prijungimo atvamzdį (1.).
■ Prie prijungimo atvamzdžio pritvirtinkite siurbimo žarną su adapteriu (2.).
■ Nusiurbimo žarną prijunkite prie nusiurbimo įtaiso.

Laikykitės nurodymų, esančių nusiurbimo įtaiso instrukcijoje!

Patikrinkite tvirtinima!

Pjūvio gylio nustatymas

i NURODYMAS

Norint gauti optimalų pjūvi, pjovimo gylis turėtų būti 2–5 mm didesnis už pjaunamos medžiagos storį.

!SPÉJIMAS!

Prieš pradėdami bet kokius darbus su elektriniu įrankiu, išimkite akumuliatorių iš prietaiso.

■ Atpalaiduokite pjovimo gylio nustatymo sraigta.
■ Skalėje nustatykite reikalingą pjovimo gylį.
■ Užveržkite sraigtą.

Posvyrio kampo nustatymas

NURODYMAS

Pjaunant kampu pjovimo gylis yra mažes-nis nei pjovimo gylio skalėje rodoma vertė.

ISPĒJIMAS!

Prieš pradėdami bet kokius darbus su elektriniu įrankiu, išimkite akumuliatorių iš prietaiso.

■ Atpalaiduokite sraigtus (1.).
■ Naudodamiesi skale nustatykite reikiamą posvyrio kampa (2.).
■ Užveržkite sraigtus (3.).

Akumuliatoriaus istatymas / keitimas

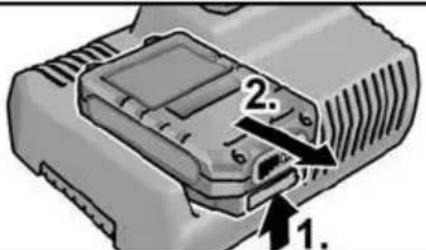

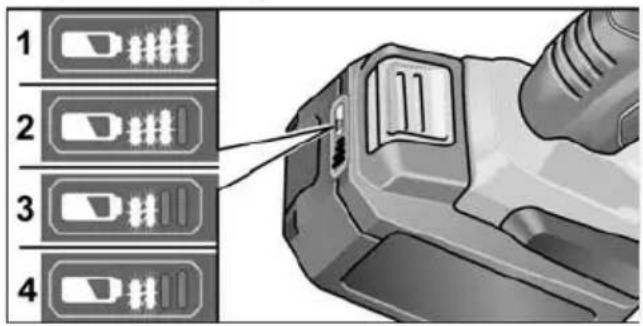

■ I krautą akumuliatorių stumkite i elektros įrankį, kol akumuliatorius tinkamai užsifiksuos.

■ Norėdami išimti, paspauskite atfiksavimo mygtukus (1.) ir ištraukite akumuliatorių (2.).

ATSARGIA!!

Kai nenaudojate, uždenkite akumuliatoriaus kontaktus. Dėl nepritvirtintų metalinių dalių gali įvykti kontaktų trumpasis jungimas, todėl gali įvykti sprogimas ir kilti gaisras!

Akumuliatoriaus jkrovimo būklė

■ Paspaudus mygtuką, galima pagal akumuliatoriaus įkrovimo būklės indikatorių šviesos diodus patikrinti įkrovimo būklę.

Indikatorius užgęsta po 5 sekundžių.

Jei vienas iš šviesos diodų sumirksi, reikia akumuliatorių įkrauti. Jei paspaudus mygtuką nešviečia nė vienas šviesos diodas, vadinasi, akumuliatorius sugedo ir jį reikia pakeisti.

jjungimas ir išjungimas

ATSARGIA!!

Saugumo sumetimais jungiklis neužfiksuo-jamas ir pjovimo metu jj reikia laikyti paspaustą. ijungimo blokatorius saugo nuo netyčinio ijungimo ir užfiksuoja apsauginį gaubtą. Pjūklą ijunkite tik darbinėje padėtyje.

■ Nuspauskite jungimo blokatorių aukštyn ir laikykite nuspaustą (1.).
■ Jungiklj nuspauskite ir laikykite nuspaudę (2.).
■ Atleiskite jungimo blokatorių (kai pjūklas įleistas).

Kaip išjungti:

■ Jungiklj atleiskite.

Lygiagrečioji atrama

!SPËJIMAS!

Prieš pradėdami bet kokius darbus su elektriniu įrankiu, išimkite akumuliatorių iš prietaiso.

i NURODYMAS

Sandėliuojant pjūklą kartu tiekiamame transportavimo lagaminėlyje, lygiagrečioji atrama privalo būti išmontuota.

Lygiagretusis atmušas pastūmos kryptimi gali būti montuojamas pjūklui iš karės arba iš dešinės.

■ Sumontuokite lygiagrečiojo atmušo tvirtinimo sparnuotają veržlę/ veržiamają apkabą (1.).
■ jkiškite lygiagrečiają kreipiamają ir nustatykite norimą plotį (2.).
■ Užveržkite sparnuotasias veržles (3.).

Darbas įrankiu

ATSARGIA!!

Išjungus įrankį, pjūklelio geležtė dar kurį laiką juda.

Kai besisukantis pjovimo diskas prisiliečia prie medžiagos, gali pasijusti atatranka.

NURODYMAS

Per greitai stumiant, mažėja prietaiso našumas, blogėja pjūvio kokybė ir trumpėja pjovimo disko naudojimo trukmė.

Pjovimas po ipjovimo

■ Prijunkite nusiurbimo žarną.
■ Nustatykite reikiamo dydžio pjūvio gylj.
■ Jei reikia, nustatykite posvyrio kampa.
■jjunkite tinklo kabelio kištuką.
■jjunkite nusiurbimo įtaisą.
■ Dešine ranka suimkite už rankenos.
■ Uždėkite pjovimo stalą ant ruošinio.
■ Pjūkla įjunkite ir palaukite, kol pjovimo diskas pasieks didžiausią sūkių skaičių.
■ Pjūklą lėtai pristumkite prie medžiagos.

NURODYMAS

Pjovimo žymos ant pjovimo stalo rodo pjovimo disko padėti pjaunant stačiu kampu.

■ Pjūklą tolygiai stumkite per medžiaga.
■ Baigus pjauti:

– Pjūklą išjungti. Pjovimo diskas dar kurį laiką sukasi!

– Keliant pjūklą, atverčiamas gaubtas užsidaro.

■ Baigus darba:

Nuodugniai išvalykite elektrini įrankį ir priedus.

Filtras:

NURODYMAS

Norėdami apdoroti didesnį ruošinį arba pjauti lygią briauną Jūs galite prie ruošinio pritvirtinti grindjuostę ar ką nors panašaus ir vesti diskinį pjūklą, stumdami pjovimo stalą palei šį pagalbinį atmušą.

Krovimo prietaisas

1 Akumuliatoriaus įstatymo skyrius
2 Kontaktai
3 Ventiliacijos plyšiai
4 Eksploatavimo büklès indikatoriaus ekranas
5 El. tinklo laidas su el. tinklo kištuku

Krovimo prietaisas CA 10.8/18.0 yra skirtas ikrauti toliau nurodyto tipo FLEX akumuliatorius:

Nurodymai, kurių laikantis akumuliatorius bus naudojamas ilgiau

ATSARGIA!!

• Niekada nekraukite akumuliatoriaus žemesnéje nei 0 °C arba aukštesnéje nei 55 °C temperatūroje.
• Akumuliatoriaus nekraukite labai drėgnoje aplinkoje arba aukštoje temperatūroje.
• Neuždenkite kraunamo akumuliatoriaus ir krovimo prietaiso.
• Baigę krauti ištraukite krovimo prietaiso el. tinklo kištuką.

Kraunant akumuliatorius ir krovimo prietaisas jkaista. Tai yra normalu!

Ličio jonų akumuliatoriai neturi žinomo „atminties efekto“. Vis dėlto reikėtų prieš kraunant visiškai iškrauti akumuliatorių ir jį ikrauti iki galo.

Jei akumuliatoriaus ilgai nenaudosite, jl šiek tiek ikraukite ir laikykite vėsioje vietoje.

Krovimas

ATSARGIA!!

I tiekiamą krovimo prietaisą įstatykite tik originalų akumuliatorių.

■ Prijunkite krovimo prietaiso el. tinklo kištuką. Ekrano fono apšvietimas jsijungia 2 sekundėms ir paskui vėl užgęsta. Pasirodo „OK“ (Gerai).

■ Akumuliatorių i prietaisą stumkite, kol jis užsifiksuos.

– Ekrane pakaitomis rodoma likusi krovimo trukmė (kol akumuliatorius visiškai įkraunamas) ir grafinis įkrovimo būklės rodmuo.
– Jei akumuliatorius ikrautas mažiau nei 80 %, ekrano fonas yra apšviestas oranžine spalva.
– Kai akumuliatorius yra ikrautas daugiau nei 80 %, ekranas šviečia žaliai ir pasirodo „OK“ (Gerai).

■ Akumuliatorius yra visiškai įkrautas, kai pasirodo rodmuo .

Žalias ekrano apšvietimas išsijungia netrukus.

■ Išimkite akumuliatorių iš krovimo prietaiso.

■ Ištraukite kištuką iš tinklo lizdo.

i NURODYMAS

Jei įstačius akumuliatorių į krovimo prietaisą ekranas mirksi, vadinasi, sugedo akumuliatorius arba krovimo prietaisas.

Ekranas mirksi lėtai. Fonas apšviestas oranžine spalva.

Akumuliatorius per karštas arba per šaltas. Kai akumuliatorius įkaista iki krovimo temperatūros (nuo 0 °C iki 55 °C), jis pradedamas krauti.

Ekranas mirksi greitai. Fonas apšviestas raudona spalva.

Išimkite akumuliatorių iš krovimo prietaiso ir vėl įstatykite. Jei pasirodo tas pats rodmuo, vadinasi, akumuliatorius sugedo. Pakeiskite akumuliatorių arba nuneškite patikrinti į kvalifikuotas dirbtuves.

Jei įstačius kitą akumuliatorių vėl pasirodo šis klaidos pranešimas, vadinasi, sugedo krovimo prietaisas. Krovimo prietaisą nuneškite patikrinti į kvalifikuotas dirbtuves.

Techninis aptarnavimas ir priežiūra

!SPÉJIMAS!

Prieš pradėdami bet kokius darbus su elektriniu įrankiu, išimkite akumuliatorių iš prietaiso.

Valymas

Elektrinio įrankio valymas

!SPËJIMAS!

Nenaudokite vandens arba skystų valiklių.

Vidinę korpuso ertmę reguliariai prapūskite sausu suspaustu oru.
Dulkių siurbliu ir šepetuku nuvalykite pjovimo stala, nustatymo įtaisus ir apsauginį gaubtą. Būtina, kad apatinis apsauginis gaubtas lengvai užsidarytų ir atsidarytų.
■ Sānaras retkarčiais nupurkškite mašinine alyva.
■ Kreipiamają taip pat nuvalykite, kad tai neturėtų įtakos kreipiant pjūklą ir tuo pačiu neįtakotų pjūvio tikslumo.

Krovimo prietaisas

!SPÉJIMAS!

Prieš atlikdami bet kokius įrankio priežiūros ar kt. darbus, ištraukite kištuką iš elektros tinklo lizdo. Nenaudokite vandens arba skystų valiklių.

■ Nešvarumus ir dulkes nuo korpuso valykite teptuku arba sausa servetėle.

Remontas

Remontuoti atiduokite tik į gamintojo įgaliotas dirbtuves.

i NURODYMAS

Garantiniu laikotarpiu neleistina atsukti sraigtų variklio korpuse. Jei nesilaikysite šio reikalavimo, gamintojo garantiniai įsipareigojimai negalios.

Atsarginės dalys, priedai ir reikmenys

Informaciją apie kitus priedus, ypač įdedamuosius darbo įrankius (antgalius), rasite gamintojo kataloguose.

Surinkimo brėžinius ir atsarginių dalių sąrašus rasite mūsų pagrindiniame puslapyje: www.flex-tools.com

Nurodymai utilizuoti

ISPĒJIMAS!

Pašalinkite susidėvėjusių įrankių tinklo kabelį, kad jų nebūtu galima naudoti.

Tik ES šalyse:

Neišmeskite elektrinių įrankių į buitinių atliekuų konteinerius

Pagal Europos Sajungos direktyvą Nr. 2012/19/ES dėl senų elektros ir elektroninių įrankių ir pagal šalies vidaus įstatymus pasenę elektriniai įrankiai turi būti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktų aplinkai.

NURODYMAS

Informaciją apie utilizavimo galimybes gausite iš pardavėjo!

C ∈-Atitikimo deklaracija

Atsakingai pareiškiame, kad skirsnyje

„Techniniai duomenys“ aprašytas gaminys atitinka toliau nurodytus standartus arba normatyvinius dokumentus:

EN 62841 pagal direktyvų 2014/30/ES, 2006/42/EK, 2011/65/ES apibrėžtis.

Už techninę dokumentaciją atsakingas:

Atsakomybės pašalinimas

Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną dėl darbinės veiklos nutraukimo, kurį sukėlė gaminys arba trūkstama galimybė naudotis gaminiu.

Gamintojas ir jo atstovai neatsako už nuostolius, atsiradusius dėl naudojimo ne pagal paskirtį arba kartu su kitų gamintojų gaminiais.

Saturs

Izmantotie simboli....306

Simboli uz instrumenta....306

Jūsu drošībai 306
