Produkto tipas	Smaiginis pjūklas
Prekės ženklas	Flex
Modelis	RS 11-28
Įtampa	230 V / 50 Hz
Sugertoji galia	1100 W
Tuščiosios eigos greitis	0–2700 min⁻¹
Eiga	28 mm
Svoris (pagal EPTA 01/2003)	3,6 kg
Apsaugos klasė	II (dviguba izoliacija)
Maks. pjovimo storis – Metalas	20 mm
Maks. pjovimo storis – Mediena	230 mm
Laido ilgis	4,0 m
Apšvietimas	Integruotas LED
Pagrindinės funkcijos	Metalo, medžio, plastiko, plytelių, keramikos pjovimas; tiesūs, lenkti, panardinimo pjūviai (medžiui/plastikui); vamzdžių pjovimas
Greities reguliavimas	Progresyvus reguliavimas gaiduku
Pjovimo atrama	Reguliuojamas gylis
Garso slėgio lygis	91 dB(A)
Garso galios lygis	102 dB(A)
Vibracijos (pjovimo medžio drožlių plokštę)	14 m/s² (K=1,5 m/s²)
Vibracijos (pjovimo medžio siją)	20 m/s² (K=1,5 m/s²)
Priežiūra	Reguliarus ventiliacijos angų valymas; pūtimas suspaustu oru; neatsukite reduktoriaus varžtų per garantinį laikotarpį
Saugumas	Privaloma perskaityti instrukciją; naudoti AAP (akinius, ausines); prieš bet kokius veiksmus atjunkite maitinimą
Atsarginės dalys	Naudokite tik originalias Flex dalis; sprogstamieji brėžiniai www.flex-tools.com
Tinkamas naudojimas	Profesionalus (pramonė ir amatai)

Dažnai užduodami klausimai - RS 11-28 Flex

Kaip pakeisti Flex RS 11-28 smaiginio pjūklo ašmenis?

Atjunkite prietaisą. Pasukite įrankio fiksavimo užraktą prieš laikrodžio rodyklę, kad išstumtumėte seną ašmenį. Įstatykite naują ašmenį iki galo, tada atleiskite užraktą. Patikrinkite, ar tvirtai laikosi, patraukdami ašmenį.

Kaip sureguliuoti pjovimo atramą?

Atjunkite prietaisą. Paspauskite pjovimo atramos užraktą, tada pastumkite atramą iki norimo gylio. Atleiskite užraktą.

Kokias medžiagas galima pjauti šiuo pjūklu?

Flex RS 11-28 smaiginis pjūklas skirtas pjauti metalą (iki 20 mm), medieną (iki 230 mm), plastiką, plyteles ir keramiką. Jis leidžia atlikti tiesius, lenktus ir panardinimo pjūvius (medžiui/plastikui).

Kaip atlikti panardinimo pjūvį?

Naudokite trumpą ašmenį (<150 mm). Padėkite pjūklą taip, kad atramos apatinis kraštas liestų ruošinį, o ašmenys dar neliestų. Pakreipkite pjūklą į priekį, kad ašmenys lėtai įsiskverbtų. Kai atarma atsirems, tęskite pjovimą. Neatlikite panardinimo pjūvio metale.

Kokia pjūklo galia ir greitis?

Sugertoji galia yra 1100 W. Tuščiosios eigos greitis reguliuojamas nuo 0 iki 2700 eigų per minutę progresyviu gaiduku.

Koks yra Flex RS 11-28 pjūklo svoris?

Svoris yra 3,6 kg pagal EPTA 01/2003 procedūrą.

Kokie yra triukšmo ir vibracijų lygiai?

Garso slėgio lygis yra 91 dB(A), garso galios lygis - 102 dB(A). Vibracijos (emisijos vertė) siekia 14 m/s² pjaunant medžio drožlių plokštę ir 20 m/s² pjaunant medžio siją.

Kokie saugumo reikalavimai yra esminiai?

Visada skaitykite instrukciją. Dėvėkite akinius ir ausines. Laikykite prietaisą už izoliuotų rankenų. Nestabdykite ašmenų iš šono. Prieš keisdami priedą ar valydami atjunkite.

Kaip prižiūrėti smaiginį pjūklą?

Reguliariai valykite ventiliacijos angas sausu suspaustu oru. Neatsukite reduktoriaus varžtų per garantinį laikotarpį. Remontą patikėkite įgaliotam Flex techninės priežiūros centrui.

Kur rasti suderinamų ašmenų ir atsarginių dalių?

Naudokite tik originalias Flex ašmenis ir dalis. Sprogstamieji brėžiniai ir dalių sąrašai prieinami www.flex-tools.com.

NAUDOJIMO INSTRUKCIJA RS 11-28 Flex

Naudojami simboliai 138

Simboliai ant jrankio 138

Techniniai duomenys 138

Bendras jrankio vaizdas 139

Jūsu saugumui 140

Triukšmas ir vibracija ..... 141

Nurodymai dirbant 142

Techninė ir profilaktinė priežiūra ..... 144

Nurodymai utilizuoti ..... 144

(€-Atitikties deklaracija 145

Atsakomybės pašalinimas ..... 145

Naudojami simboliai

ISPÉJIMAS!

Nurodo nuolat gresianti pavojų. Nesilaikant nurodymų, gresia žūtis arba sunkūs sužalojimai.

ATSARGIA!!

Nurodo galimai pavojingą situaciją. Nesilaikant nurodymų, gresia susižeidimo arba materialinių nuostolių pavojus.

NURODYMAS!

Nurodo patarimus, kaip dirbti įrankiu, ir svarbią informaciją.

Simboliai ant jrankio

Prieš eksploatavimą perskaitykite naudojimo instrukciją!

Užsidėkite apsauginius akinius!

Naudokite klausos apsaugą!

Nuoroda dėl seno įrankio utilizavimo (žr. psl. 144)!

Techniniai duomenys

Peilinis pjūklas RS 11-28
Tinklo įtampa V/Hz 230/50
Imama galia W 1100
Tuščiojo veikimo eigų skaičius	min.-1	0–2700
Eiga mm 28
Maks. medžiagos storis – Metalas – Mediena	mm mm	20 230
Svoris pagal „EPTA-procedure 01/2003“	kg 3,6
Saugos klasė II

Bendras įrankio vaizdas

1 Pjūklo atrama
2 Priedo jungtis
3 lrankių laikiklio fiksatorius
4 Šviesos diodu apšvietimas
Naudojamas darbo sričiai apšviesti.
5 Priekinė rankena
6 ljungimo / išjungimo jungiklis
Skirtas ijungti ir išjungti bei pasiekti didžiausią eigų skaičių.

7 Užpakalinė rankena
8 Tinklo kabelis, 4 m ilgio, su šakute
9 Specifikaciju lentelė *
10 Pjūklo atramos fiksatorius

* nematoma

Jūsų saugumui

ISPÉJIMAS!

Perskaitykite visus saugos nurodymus ir instrukcijas. Jei saugos nurodymų ir instrukcijų nesilaikoma, gali ištikti elektros šokas, kilti gaisras ir (arba) kyla pavojus sunkiai susižaloti. Visus saugos nurodymus ir perspėjimus saugokite ateičiai.

Prieš naudodami elektrini įrankį, pirmiausia perskaitykite ir tik tada dirbkite. Laikykitės:

– šios instrukcijos,
- „Bendruju saugos taisykliu“, esančiu pridedamoje knygeléje, naudojantis elektriniais įrankiais (spaudinio Nr.: 315.915),
– naudojimo vietoje galiojančių taisyklių, siekiant išvengti nelaimingų atsitikimų. Šis elektrinis įrankis pagamintas pagal naujausią technikos lygį ir pripažintas technikos saugos taisykles. Tačiau juo naudojantis, gali kilti pavojus juo dirbančiojo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali būti sugadintas įrankis ar atsirasti kiti materialiniai nuostoliai. Šis elektrinis įrankis gali būti naudojamas tik

• pagal paskirti,
• saugumo technikos požiūriu nepriekaištingos būklės.

Gedimus, turinčius įtakos darbo saugai, nedelsiant pašalinkite.

Naudojimas pagal paskirti

Peilinis pjūklas yra skirtas

– profesionaliam naudojimui pramonės ir smulkaus verslo įmonėse,
– metalui, plastikui ir medienai pjaustyti,
– plytelėms ir keramikai pjaustyti,
– tiesiems ir vingiuotiems pjūviams formuoti,
- vamzdžiams pjaustyti,
– naudoti kartu su tam skirtais ir gamintojo šiam prietaisui rekomenduojamais įrankiais.

Saugos nurodymai dirbant su peiliniu pjūklu

■ Prietaisą laikykite tik uż izoliuotų rankenu, kai atliekate darbus, kurių metu darbinis įrankis gali kliudyti paslėptus laidus ar savajį tinklo kabelį. Sąlytis su laidais, kuriais teka elektros srovė, gali sukelti įtampaę metalinėse prietaiso dalyse ir sukelti elektros smūgį.
■ Laikykite rankas atokiai nuo pjovimo srities. Nekiškite rankų po gaminiu. Prisilietus prie pjūklo geležtės kyla pavojus susižaloti.
■ Ruošinį pradėkite pjauti tik įjungę elektrinį įrankį. Kitaip, įstatomajam įrankiui užstrigus ruošinyje, galite patirti atgalinį smūgį.
■ Atkreipkite dėmesį, kad pjaunant pjūklo atrama visada būtų prigludusi prie ruošinio. Pjūklo geležtė gali įstrigti, todėl gali nepavykti suvaldyti elektrinio įrankio.
■ Baigę dirbti išjunkite elektrinį įrankį ir pjūklo geležte iš pjūvio vietos ištraukite tik pjūklo geležtei visiškai sustojus. Taip išvengsite atgalinio smūgio ir galėsite saugiai padėti elektrinį įrankį.
■ Naudokite tik nepažeistas, nepriekaištingos kokybės pjūklo geležtes. Sulenktos ir neaštrios pjūklo geležtės gali sulūžti arba dėl jų gali įvykti atgalinis smūgis.
Išjunge pjūklo geležtės nestabdykite spausdami iš šono. Pjūklo geležtė gali būti pažeista, sulūžti arba gali įvykti atgalinis smūgis.
Stipriai priveržkite medžiagą. Ruošinio negalite prispausti ranka ar koja. Besisukančiu pjūklu nelieskite jokių daiktų ar žemės. Gali įvykti atgalinis smūgis.
■ Nenaudokite elektrinio įrankio su pažeistu kabeliu. Nelieskite pažeisto kabelio ir ištraukite tinklo kištuka, jei kabelis pažeidžiamas darbo metu. Pažeistas kabelis padidina elektros smūgio pavojų.

■ Paslėptoms maitinimo linijoms aptikti naudokite tinkamus ieškiklius arba kreipkitės į vietinę elektros energijos tiekimo įmonę. Kontaktas su elektros laidais gali sukelti gaisrą ir elektros smūgį. Pažeidus dujotiekio liniją gali įvykti sprogimas. Patekus į vandentiekio liniją gali būti sugadinamas turtas arba galima gauti elektros smūgį.
Dirbdami elektrinį įrankį laikykite tvirtai abejomis rankomis ir stenkitės stovėti saugiai. Elektrinis įrankis abejomis rankomis valdomas tvirčiau.
Darbo vietą laikykite švarią. Medžiagų mišiniai yra labai pavojingi. Lengvos metalo pjuvenos gali degti arba sprogti.
Elektrini įrankį padėkite tik jam visiškai sustojus. Įstatomasis įrankis gali įstrigti, todėl gali nepavykti suvaldyti elektrinio įrankio.
■ [tvirtinkite gamini]. Spaustuvuose [tvirtintas gaminys yra laikomas tvirčiau nei ranka.

Specialieji saugos nurodymai

■ Tinklo įtampa turi atitikti įtampa, nurodyta įrankio skydelyje.
■ Neapdorokite medžiagų, kurios gali skleisti kenksmingas sveikatai medžiagas (pvz., asbesto).
■ Norėdami pažymėti elektrinį įrankį, naudokite tik lipdukus. Neleistina gręžti kiaurymių korpuse.

Triukšmas ir vibracija

Triukšmo ir vibracijos dydžiai išmatuoti pagal EN 60745.

A redukuoto įrankio triukšmo lygio įprasta vertė:

– Triukšmo slėgio lygis: 91 dB(A);
– Triukšmo galios lygis: 102 dB(A);
- Paklaida K: 3 dB.
Suminis vibraciju lygis:
- Medienos drožlių plokštės pjovimas, emisijos vertė a _h : 14 m/s 2
- Medienos siju pjovimas, emisijos vertė aₕ: 20 m/s
– Paklaida K: 1,5 m/s ^2

DÉMESIO!

Pateikiami dydžiai galioja naujam įrankiui Kasdien naudojant, triukšmo ir vibracijos lygis keičiasi.

i NURODYMAS!

Šiuose techniniuose reikalavimuose pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 standarte patvirtintus matavimo metodus ir gali būti taikomas elektrinių įrankių palyginimo metu. Šis lygis taip pat gali būti taikomas apytikslei vibracijos apkrovai įvertinti.

Pateiktas vibracijos lygis nurodo pagrindinę elektrinio įrankio taikymo sritį. Tačiau jei elektrinis įrankis bus naudojamas kitoje srityje, su kitais įstatomaisiais įrankiais arba netinkamai atlikus techninės priežiūros darbus, vibracijos lygis gali pakisti. Todėl darbo metu vibracijos apkrova gali smarkiai padidėti.

Norint tiksliai įvertinti vibracijos apkrova, reikėtu atsižvelgti ir į laiką, kada įrenginys yra išjungtas arba veikia, tačiau tuo metu nenaudojamas. Šiuo atveju darbo metu vibracijos apkrova gali smarkiai sumažeti.

Kad operatorius būtų apsaugotas nuo vibracijos poveikio, būtina imtis papildomų saugos užtikrinimo priemonių, tokių kaip elektrinių ir įstatomųjų įrankių techninė priežiūra, šiltai laikomos rankos, darbo proceso organizavimas.

ATSARGIA!!

Jei triukšmo slėgis didesnis, negu 85 dB(A), būtina naudotis klausos apsauga.

Nurodymai dirbant

Prieš pirmą naudojimą

Išpakuokite elektrinį įrankį ir priedus ir patikrinkite, ar pristatytas visas komplektas, ar jis nepažeistas transportuojant.

Pjūklo geležčių įstatymas / keitimas

ISPÉJIMAS!

Prieš bet kokius elektrinio įrankio priežiūros darbus ištraukite tinklo kabelio šakutę iš šakutės lizdo.

Naudotos pjūklo geležtės išmetimas

ATSARGIA!!

• Naudoti darbiniai įrankiai gali įkaisti. Nešiokite apsaugines pirštines!
• Išmetimo kryptimi negali būti žmonių, gyvūnų ar jautrių paviršių.

■ lrankių laikiklio fiksatorių atlaisvinkite sukdami prieš laikrodžio rodyklę ir prilaikykite (1.).

Naudotą pjūklo geležte išmeta spyruoklės jėga (2.).

NURODYMAS!

Jei naudota pjūklo geležte neišmetama, ją reikia iš priekio ištraukti iš įrankių laikiklio.

Naujos pjūklo geležtės įstatymas

Pjūklo geležte parinkite pagal apdirbamą medžiaga. Kokias pjūklo geležtes galite naudoti, nurodyta gamintojo kataloguose.

ATSARGIA!!

Pjovimo dantys gali sužeisti. Nešiokite apsaugines pirštines!

■ lrankių laikiklyje negali būti pjovimo likučių. Nešvarumus išpūskite suslėgtuoju oru arba išvalykite šepečiu.

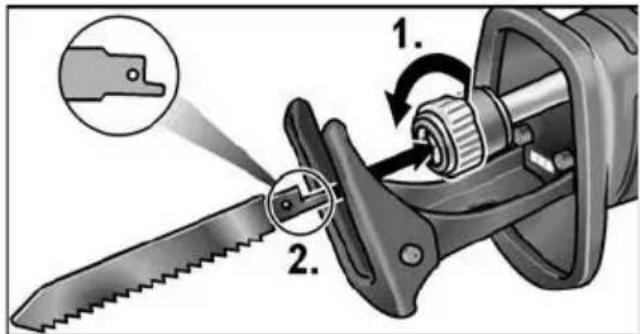

■ ľrankio laikiklj atidarykite, pasukdami prieš laikrodžio rodyklę (1.), ľrankio laikiklis užsifiksuoja galinėje padėtyje.
Pjūklo geležte įstatykite į įrankių laikikli ir įstumkite iki galo (2.).
■ Atlaisvinkite įrankių laikiklio fiksatorių; jį uždarys spyruoklės jėga.
- Kelis kartus patraukite pjūklo geležte, kad patikrintumėte, ar ji tinkamai užsifiksavo.

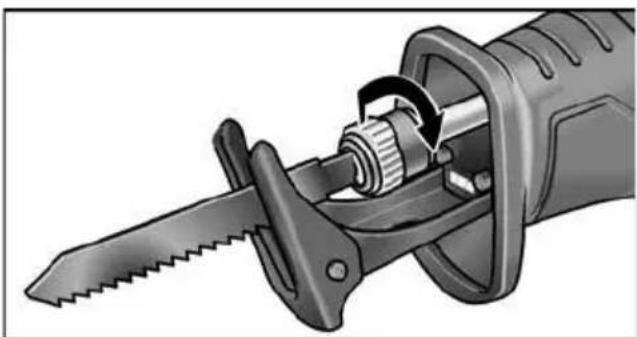

NURODYMAS!

Jei įrankių laikiklio fiksatorius užsifiksuoja netinkamai, jį užfiksuokite sukdami pagal laikrodžio rodyklę.

Pjūklo atramos reguliavimas

ISPÉJIMAS!

Prieš bet kokius elektrinio įrankio priežiūros darbus ištraukite tinklo kabelio šakutę iš šakutės lizdo.

Pjaunant pjūklo atrama visada turėtų priglusti prie medžiagos, kad būtų galima išvengti per daug didelės vibracijos.

Reguliuodami pjūklo atramą galite, pavyzdžiui, apriboti pjūklo geležtės pjūvio gylį.

■ Paspauskite pjūklo atramos fiksatorių (1.).

■ Pjūklo atramą nustatykite reikiamame gylyje (2.).
■ Atpalaiduokite pjūklo atramos fiksatorių.

Elektrinio įrankio įjungimas / išjungimas

Elektrinio įrankio jungikliu galima eigų skaičių lėtai padidinti iki didžiausios reikšmės.
■ Paspauskite jungiklj ir laikykite jj nuspaudę. Elektrinis įrankis įsijungia.

Kai elektrinis įrankis ijungtas, šviečia darbo srities šviesos diodas.

Išjunkite prietaisą:

■ Jungiklj atleiskite.

Patarimai dirbant

ISPÉJIMAS!

Elektrini įrankį visada tvirtai laikykite abiem rankomis!

■ Jei jmanoma, pjaustomą ruošinį priveržkite veržiamuoju įtaisu.
Pjūkle yra pjūklo atrama. Ji naudojama vibracijai sumažinti. Be to, galima formuoti pjūvius stačiu kampu.
■ Išjungus įrankį, pjūklelio geležtė dar kurį laiką juda.
■ Baigę dirbti niekada iš karto nelieskite pjūklo geležtės, nes ji gali būti labai karšta.

Metalo pjovimas

Pjaudami metalą išilgai pjūvio linijai užtepkite tepimo priemonės. Tuomet metalas nejkais per daug.

Medienos pjovimas

Pjūklą ties ruošiniu nustatykite stačiu kampu. Tolygiai spausdami pjūklą traukite per medieną, o pjūklo atramą spauskite prie ruošinio.

Pjovimas arti sienos

Kadangi bimetalo pjūklo geležtės yra elastingos, galima vamzdžius nupjauti prie pat sienos. Naudokite pakankamai ilgą pjūklo geležtę, kurios skersmuo yra didesnis už vamzdžio. Pjūklo geležtę pridėkite prie sienos taip, kad sulenkimo vieta būtų už pjaunamo ruošinio.

lleidžiamieji pjūviai

Šiuo pjūklu galima įleidžiamuosius pjūvius formuoti medienoje ir plastike.

Ileidžiamiesiems pjūviams galima naudoti tik trumpas pjūklo geležtes (< 150 mm)!

■ Pjūklo atramos apatinį kraštą padėkite ant ruošinio taip, kad pjūklo geležtė neliestų ruošinio.

Pjūklo atramą tvirtai spauskite prie ruošinio ir pakreipkite pjūklą i priekį. Pjūklo geležtę lėtai įleiskite i ruošinį.
Kai pjūklo atrama visiškai priglunda prie ruošinio, toliau pjaukite norima pjūvio linija.

i NURODYMAS

Ileidžiamuoju pjūviu negalima pjauti metalo.

Kiti nurodymai

– Naudojant „aštrius“ įstatomuosius įrankius didėja elektrinio įrankio darbo našumas ir ilgėja eksploatavimo trukmė.
– Po darbo elektrini įrankį išvalykite ir laikykite transportavimo lagaminėlyje sausoje vietoje.

Techninė ir profilaktinė priežiūra

!SPÉJIMAS!

Prieš bet kokius elektrinio įrankio priežiūros darbus ištraukite tinklo kabelio šakutę iš šakutės lizdo.

Valymas

! SPÉJIMAS!

Apdirbant metalus, ekstremaliais atvejais vidinése korpuso ertmése gali susikaupti laidžios dulkés.

■ Reguliariai valykite elektrinius įrankius ir ventiliacijos plyšius. Kaip dažnai tai reikia daryti, priklauso nuo apdirbamos medžiagos ir naudojimo trukmės.
■ Korpuso vidų ir variklį reguliariai prapūskite sausu suslėgtuoju oru.

Pavara

NURODYMAS!

Neatsukinėkite pavaros galvutės sraigtų garantiniu laikotarpiu. Jei nesilaikysite šio reikalavimo, gamintojo garantiniai įsipareigojimai negalios.

Remontas

Remontuoti atiduokite tik i gamintojo igaliotas klientų aptarnavimo dirbtuves.

Atsarginės dalys, priedai ir reikmenys

i NURODYMAS!

Pakeitimui naudokite tik originalias, gamintojo tiekiamas dalis. Tuo atveju, jei naudojami kitų įmonių gaminiai, gamintojo garantiniai įsipareigojimai negalioja. Informaciją apie kitus priedus, ypač įstatomuosius darbo įrankius, rasite gamintojo kataloguose.

Surinkimo brėžinius ir atsarginių dalių sąrašus rasite mūsų pagrindiniame puslapyje: www.flex-tools.com

Nurodymai utilizuoti

⚠️ ISPÉJIMAS!

Pašalinkite susidėvėjusių įrankių tinklo kabelį, kad jų nebūtų galima naudoti.

Tik ES šalyse.

Neišmeskite elektrinių įrankių į buitinių atliekų konteinerius!

Pagal Europos Sajungos direktyvą Nr. 2012/19/ES dėl senų elektros ir elektroninių įrankių ir pagal šalies vidaus įstatymus pasenę elektriniai įrankiai turi būti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktų aplinkai.

Antrinis žaliavų naudojimas vietoje atliekų tvarkymo.

Prietaisą, priedus ir pakuotę reikėtų atiduoti aplinką tausojančiam antriniam panaudojimui. Kad būtų galima tinkamai išrūšiuoti perdirbimui, plastikinės dalys yra paženklintos.

i NURODYMAS!

Informaciją apie utilizavimo galimybes gausite iš pardavėjo!

CE-Atitikties deklaracija

Atsakingai pareiškiame, kad skirsnyje

„Techniniai duomenys“ aprašytas gaminys atitinka tokius standartus arba normatyvinius dokumentus:

EN 60745 pagal direktyvų 2014/30/ES,

2006/42/EB, 2011/65/ES apibréžtis.

Už techninę dokumentaciją atsakingas:

Atsakomybės pašalinimas

Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną dėl darbinės veiklos nutraukimo, kurį sukėlė įrankis arba netinkamas įrankio naudojimas. Gamintojas ir jo atstovai neatsako už nuostolius, jei buvo naudojama ne pagal paskirtį arba kartu su kitų gamintojų produktais.

Saturs

Izmantotie simboli 146

Simboli uz instrumenta....146

Lietojiet trokšnu aizsargu!
