RS 11-28 - Järgne teenus Flex - Tasuta kasutusjuhend

Toote tüüp	Mõõksaag
Mark	Flex
Mudel	RS 11-28
Pinge	230 V / 50 Hz
Tarbitav võimsus	1100 W
Tühikäigu kiirus	0–2700 min⁻¹
Käik	28 mm
Kaal (EPTA 01/2003 järgi)	3,6 kg
Kaitseklass	II (topeltisolatsioon)
Maks. saetav paksus – Metall	20 mm
Maks. saetav paksus – Puit	230 mm
Juhtme pikkus	4,0 m
Valgustus	Sisseehitatud LED
Peamised funktsioonid	Metalli, puidu, plastiku, plaatide, keraamika saagimine; sirged, kumerad, sukellõiked (puit/plastik); torude lõikamine
Kiiruse reguleerimine	Astmeteta reguleerimine päästikuga
Saetugi	Sügavuse reguleerimisega
Helirõhutase	91 dB(A)
Helivõimsustase	102 dB(A)
Vibratsioon (puitlaastplaadi lõikamine)	14 m/s² (määramatus K=1,5 m/s²)
Vibratsioon (puidutala lõikamine)	20 m/s² (määramatus K=1,5 m/s²)
Hooldus	Regulaarne ventilatsiooniavade puhastamine; suruõhuga puhumine; garantiiajal ärge keerake reduktori kruvisid lahti
Ohutus	Kohustuslik juhendi lugemine; isikukaitsevahendite (prillid, kõrvaklapid) kandmine; enne mis tahes sekkumist lülitage toide välja
Varuosad	Kasutage ainult Flexi originaalvaruosi; lahtivõetud vaated saidil www.flex-tools.com
Sihtotstarbeline kasutamine	Professionaalne (tööstus ja käsitöö)

Korduma kippuvad küsimused - RS 11-28 Flex

Kuidas vahetada Flex RS 11-28 mõõksae saetera?

Ühendage seade vooluvõrgust lahti. Keerake tööriista kinnituslukku vastupäeva, et eemaldada vana saetera. Sisestage uus saetera lõpuni, seejärel vabastage lukk. Kontrollige kinnitust, tõmmates saetera.

Kuidas reguleerida saetuge?

Ühendage seade vooluvõrgust lahti. Vajutage saetoe lukustusele, seejärel libistage tugi soovitud sügavusele. Vabastage lukustus.

Milliseid materjale saab selle saega lõigata?

Flex RS 11-28 mõõksaag on ette nähtud metalli (kuni 20 mm), puidu (kuni 230 mm), plasti, plaatide ja keraamika saagimiseks. See võimaldab sirgeid, kumeraid ja sukellõikeid (puit/plastik).

Kuidas teostada sukellõiget?

Kasutage lühikest saetera (<150 mm). Asetage saag nii, et toe alumine serv toetub detailile, saetera veel ei puuduta. Kallutage saag ette, et saetera aeglaselt sisse sukelduda. Kui tugi on toetunud, jätkake saagimist. Ärge tehke metallis sukellõikeid.

Milline on sae võimsus ja kiirus?

Tarbitav võimsus on 1100 W. Tühikäigu kiirus on reguleeritav 0 kuni 2700 käiku minutis astmeteta päästiku abil.

Kui palju kaalub Flex RS 11-28 saag?

Kaal on 3,6 kg vastavalt EPTA 01/2003 protseduurile.

Millised on müra- ja vibratsioonitasemed?

Helirõhutase on 91 dB(A) ja helivõimsustase 102 dB(A). Vibratsioon (emissiooniväärtus) on puitlaastplaadi lõikamisel 14 m/s² ja puidutala lõikamisel 20 m/s².

Millised ohutusjuhised on olulised?

Lugege alati juhendit. Kandke kaitseprille ja kõrvaklappe. Hoidke seadet isoleeritud käepidemetest. Ärge pidurdage saetera külgsuunas. Enne tarviku vahetamist või puhastamist ühendage seade toiteallikast lahti.

Kuidas hooldada mõõksaagi?

Puhastage regulaarselt ventilatsiooniavasid kuiva suruõhuga. Garantiiajal ärge keerake reduktori kruvisid lahti. Andke remonditööd Flexi volitatud hooldustöökotta.

Kust leida sobivaid saeterasid ja varuosi?

Kasutage ainult Flexi originaalsaeterasid ja -varuosi. Lahtivõetud vaated ja osade loendid on saadaval saidil www.flex-tools.com.

KASUTUSJUHEND RS 11-28 Flex

Kasutatud sümbolid ..... 130

Sümbolid seadmel 130

Tehnilised andmed 130

Ülevaade 131

Teie ohutuse heaks 132

Müra ja vibratsioon 133

Kasutusjuhend 134

Hooldus ja korrashoid 136

Jäätmekäitlus 136

(€-vastavus 137

Vastutuse välistamine 137

Kasutatud sümbolid

HOIATUS!

Tähistab otsest ohtu. Juhise eiramine võib põhjustada surma või tekitada raskeid vigastusi.

ETTEVAATUST!

Tähistab ohtlikku olukorda. Juhise eiramine vöib pöhjustada vigastusi vöi tekitada materiaalset kahju.

MÄRKUS

Tähistab olulist informatsiooni või nõuannet kasutajale.

Sümbolid seadmel

Enne kasutuselevõttu lugege kasutusjuhendit!

Kandke kaitseprille!

Kandke kuulmiskaitset!

Vana seadme jäätmekäitlus (vaata pt 136)!

Tehnilised andmed

Pendelsaag RS 11-28
Võrgupinge V/Hz 230/50
Võimsustarve W 1100
Tühijooksu käiguarv	min ^-1	0–2700
Käik mm 28
Materjali maksimumpaksus – metall – puit	mm mm	20 230
Kaal vastavalt „EPTA-procedure 01/2003” meetodile	kg 3,6
Kaitseklass II

Ülevaade

1 Saagimistugi
2 Tööriista kinnitus
3 Tööriista kinnituse riivistus
4 LED-valgustus
tööala valgustamiseks.
5 Eesmine käepide
6 Sisse/välja lüliti

sisse- ja väljalülitamiseks ning

kiirendamiseks kuni max käiguarvuni.

7 Tagumine käepide
8 Võrgupistikuga toitejuhe (4,0 m)
9 Andmeplaat*
10 Saagimistoe riivistus

* ei ole näha

Teie ohutuse heaks

HOIATUS!

Lugege läbi köik ohutusnõuded ja juhendid. Ohutusnõuete ja juhendite eiramise tagajärg võib olla elektrilöök, tulekahju ja/või rasked kehavigastused. Hoidke köik ohutusnõuded ja juhendid alles, et neid ka hiljem lugeda.

Enne elektritööriista kasutamist lugege läbi järgmised juhendid ja pidage neist kinni:

• see kasutusjuhend,
  – elektritööriistade käsitsemise „Üldised ohutusjuhised” lisatud brošüüris (vihikunr 315.915),
• töökohal kehtivad önnetusjuhtumite ärahoidmise eeskirjad.

Elektritööriist on valmistatud uusima tehnika ja tunnustatud ohutuseeskirjade järgi. Sellest hoolimata võib käsitsemisel tekkida olukord, mis võib ohustada seadmega töötaja või kolmanda isiku elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju. Kasutage elektritööriista ainult

– selleks ette nähtud otstarbel,
– tehniliselt laitmatus seisukorras.

Turvalisust ohustavad rikked tuleb kiiresti kõrvaldada.

Otstarbekohane kasutamine

Pendelsaag sobib

– professionaalseks kasutamiseks tööstuses ja käsitöösektoris,
– metalli, plasti ja puidu saagimiseks,
- keraamiliste plaatide ja keraamilise materjali saagimiseks,
– sirgelt ja kaarjalt lõikamiseks,
- torude lõikamiseks,
- tarvitamiseks selleks sobiva ja tootja poolt käesoleva tööriista jaoks soovitatud tarvikuga.

Aku-pendelsaagide ohutusjuhised

Tööde teostamisel, kus seade võib kokku puutuda peidetud elektrijuhtmetega või minna vastu seadme enda toitejuhet, hoidke kinni ainult seadme isoleeritud käepidemetest. Kokkupuude pingestatud juhtmetega võib pingestada ka seadme metallosad ja põhjustada elektrilöögi.
■ Hoidke käed saagimisalast eemal. Ärge pange kätt töödeldava materjali alla. Kokkupuutel saelehega võite saada vigastada.
■ Pange elektritööriist vastu töödeldavat materjali vaid sisselülitatud olekus. Vastasel juhul võib tööriist materjalisse kinni jääda ja ähvardab tagasilöögi oht.
■ Veenduge, et saagimistugi on saagimisel alati vastu töödeldavat materjali. Saeleht vöib kinni jääda ja nii vöib kaduda kontroll elektritööriista üle.
Lülitage pärast töö löpetamist elektritööriist välja ja tömmake saeleht löikekohast välja alles siis, kui see on seiskunud. Nii väldite tagasilööki ja saate elektritööriista turvaliselt käest panna.
■ Kasutage vaid laitmatus seisukorras saelehti. Paindunud või nürid saelehed võivad murduda ja tekitada tagasilöögi.
- Ärge pidurdage saelehte pärast väljalülitamist külgmise vastusurve avaldamisega. Saeleht võib saada kahjustada, murduda või tekitada tagasilöögi.
■ Kinnitage materjal tugevasti. Ärge toetage materjali kunagi käe või jalaga. Ärge puudutage töötava saega ühtki eset või maapinda. Tagasilöögi oht!
- Ärge kasutage elektritööriista, kui selle kaabel on kahjustunud. Ärge puudutage kahjustunud kaablit; kui kaabel saab kahjustada töö käigus, tömmake pistik pistikupesast välja. Vigased kaablid suurendavad elektrilöögi tekkimise ohtu.

■ Kasutage varjatud juhtmete leidmiseks sobivat detektorit või pöörduge info saamiseks piirkondliku elektritarnija poole. Kokkupuude elektrijuhtmega võib põhjustada põlengu ja tekitada elektrilöögi ohu. Gaasijuhtme kahjustamine võib põhjustada plahvatuse. Veetorustiku vigastamine toob endaga kaasa materiaalse kahju või võib põhjustada elektrilöögi.
■ Hoidke elektritööriistast mõlema käega tugevalt kinni ja valige endale kindel ja ohutu tööasend. Elektritööriista saab mõlema käega kinni hoides turvalisemalt juhtida.
■ Hoidke oma töökoht puhas. Eriti ohtlikud on materjalisegud. Kergmetallide tolm võib süttida või plahvatada.
■ Enne elektritööriista käestpanekut oodake, kuni see on seiskunud. Elektritööriist võib materjalisse kinni jääda ja nii võib kaduda kontroll selle üle.
Kinnitage töödeldav materjal. Kinnitusrakisesse kinnitatud töödeldav materjal seisab kindlamini paigal kui ainult käega kinni hoides.

Eriohutusjuhised

■ Andmeplaadile märgitud pinge peab vastama kohalikule vörgupingele.
■ Töödelda ei tohi materjale, mis eraldavad tervist kahjustavaid osakesi (nt asbest).
■ Kasutage elektritööriista märgistamiseks ainult kleebiseid. Ärge puurige korpusesse auke.

Müra ja vibratsioon

Müra- ja vibratsiooninäitajad on saadud vastavalt standardile EN 60745.

Seadme tüüpiline A-väärtuse müratase:

– Helirōhu tase: 91 dB(A);
– Helivõimsuse tase: 102 dB(A);
- Määramatus K: 3 dB.

Vibratsiooni koguväärtus:

– Laastplaatide saagimisel, emissiooni väärtus a_h : 14 m/s 2
– Puitprusside saagimisel, emissiooni väärtus a_h : 20 m/s
– Määramatus K: 1,5 m/s ^2

TÄHELEPANU!

Esitatud mõõteväärtused kehtivad uute seadmete kohta. Igapäevases töös müra- ja vibratsiooninäitajad muutuvad.

i MÄRKUS

Nendes juhendites esitatud vibratsioonitase on mõõdetud standardiga EN 60745 määratud mõõtmismeetodi järgi ning seda võib kasutada elektritööriistade omavaheliseks võrdlemiseks. Sobib ka vibratsiooni koormuse esialgseks hindamiseks.

Esitatud vibratsioonitase kehtib elektritööriista jaoks ette nähtud rakenduse kohta. Kui elektritööriista kasutatakse muuks otstarbeks, muude tarvikutega või ei hooldata nõuetele vastavalt, võivad tekkida kõrvalekalded nimetatud vibratsioonitasemest. Vibratsiooni koormus võib kogu tööaja lõikes tunduvalt suureneda.

Vibratsiooni koormuse täpsel hindamisel tuleks arvestada ka aegu, mil tööriist on välja lülitatud või on küll sees, kuid sellega parajasti ei töötata. See võib vibratsiooni koormust kogu tööaja lõikes tunduvalt vähendada.

Määrake kindlaks lisameetmed kasutaja kaitsmiseks vibratsiooni möju eest, nt elektritööriista ja tarvikute hooldamine, käte soojashoidmine, töötoimingute korraldamine.

ETTEVAATUST!

Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitset.

Kasutusjuhend

Enne kasutuselevõttu

Võtke elektritööriist ja tarvikud pakendist välja ja kontrollige, kas kõik osad on olemas ja ega mõni neist ei ole saanud transpordi käigus kahjustada.

Saelehtede sisestamine/vahetamine

HOIATUS!

Enne igasuguste tööde alustamist elektritööriista juures tömmake pistik pistikupesast välja.

Kasutatud saelehe eemaldamine

ETTEVAATUST!

• Kasutatud tarvikud võivad minna kuumaks. Kandke kaitsekindaid!
• Saelehe eemaldamise suunas ei tohi olla inimesi, loomi ega õrnu pindu.

■ Vabastage tööriista kinnituse riivistus vastupäeva keerates ja kinni hoides (1.). Kasutatud saeleht tõugatakse vedru jõul välja (2.).

i MÄRKUS

Kui kasutatud saelehte välja ei tõugata, tömmake see suunaga ette tööriista kinnitusest välja.

Uue saelehe paigaldamine

Valige töödeldavale materjalile vastav saeleht. Vaadake kasutatavaid saelehti tootja kataloogidest.

ETTEVAATUST!

Saehammastest tingitud vigastusoht. Kandke kaitsekindaid!

Tööriista kinnitusel ei tohi olla saagimisjääke. Eemaldage mustus ja praht suruõhu või harjaga.

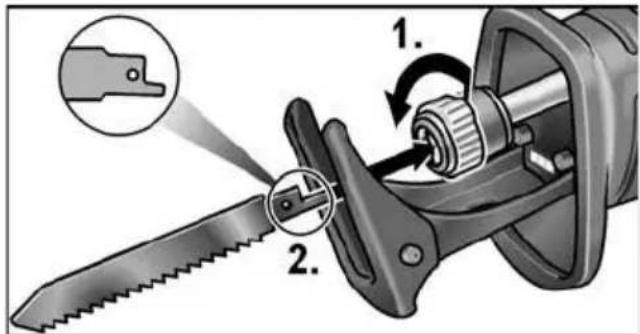

■ Avage tööriistahoidik (1.) vastupäeva pöörates, tööriistahoidik fikseerub löppasendis.

■ Pange saeleht tööriista kinnitusse ja lükake piirikuni sisse (2.).

■ Vabastage tööriista kinnituse riivistus, riivistus sulgub vedru jõul.

■ Kontrollige, kas kinnitus peab, tömmates saelehte käega mitu korda.

i MÄRKUS

Kui tööriista kinnituse riivistus ei sulgu öigesti, siis sulgege riivistus pääripäeva keerates.

Enne igasuguste tööde alustamist elektritööriista juures tömmake pistik pistikupesast välja.

Ülemäärase vibratsiooni vältimiseks peab saagimistugi olema saagimisel alati vastu materjali.

Saagimistoe kohandamisel saab nt piirata saelehe löikesügavust.

■ Vajutage saagimistoe riivistust (1.).

■ Seadke saagimistugi vajalikule sügavusele (2.).
■ Laske saagimistoe riivistus lahti.

Elektritööriista sisse- ja väljalülitamine

Elektritööriista lüliti võimaldab käiguarvu aeglast tõstmist maksimumini.

■ Vajutage lülitile ja hoidke seda all. Elektritööriist käivitub.

Elektritööriista sisselülitamisel valgustab LED tööala.

Seadme väljalülitamine:

■ Laske lüliti lahti.

Käitus

HOIATUS!

Hoidke tööriista kinni alati mölema käega!

■ Kinnitage saetav materjal võimaluse korral kruustangide vahele.
■ Sael on saagimistugi. See on vibratsiooni vähendamiseks. Lisaks saadakse nii täisnurksed löiked.
■ Pärast väljalülitamist liigub saeleht veel mõnda aega.
- Ärge saelehte kohe pärast kasutamist puudutage, kuna see võib olla väga kuum.

Metalli saagimine

Metalli saagimisel kasutage piki lõikejoont määrdevahendit. Nii takistate materjali liigset kuumenemist.

Puidu saagimine

Asetage saag täisnuga all töödeldavale materjalile. Juhtige saagi ühtlasel survel läbi puidu, surudes seejuures saagimistuge vastu töödeldavat materjali.

Saagimine otse seina juures

Tänu bimetall-saelehtede elastsusele on võimalik torude mahalõikamine seinaga tasapinnaliselt. Kasutage selleks piisavalt pikka saelehte, mis ulatub üle toru läbimõõdu. Asetage saeleht seinaga tasapinnaliselt, nii et paindekoht jääb saetavast materjalist väljapoole.

Saagimine materjali keskelt (nn uputuslöige)

Saag sobib puitu ja plasti uputuslõigete tegemiseks. Uputuslõigete tegemiseks kasutage vaid lühikesi saelehti (<150 mm)!

■ Asetage saag materjalile saagimistoe alumise servaga peale nii, et saeleht ei puutu materjali.

■ Suruge saagimistugi kindlalt vastu materjali ja kallutage saagi ettepoole. Viige saeleht aeglaselt materjali.
Kui saagimistugi on täielikult materjalil, saagige mööda soovitud lõikejoont edasi.

i MÄRKUS

• Teravate tarvikute kasutamine suurendab tööjõudlust ja pikendab elektritööriista tööiga.
  – Pärast töö löpetamist puhastage elektritööriist ja pange hoiustamiseks transpordikohvris kuiva ruumi.

Hooldus ja korrashoid

HOIATUS!

Enne igasuguste tööde alustamist elektritööriista juures tömmake pistik pistikupesast välja.

Puhastamine

HOIATUS!

Metallide töötlemise või äärmuslike töötingimuste korral võib korpuse sisepinnale koguneda elektrit juhtiv tolm.

■ Puhastage regulaarselt elektritööriista ja ventilatsioonipilusid. Sagedus söltub töödeldavast materjalist ja kasutuse kestusest.
■ Puhastage korpuse sisemust ja mootorit regulaarselt kuiva suruõhuga.

Reduktor

i MÄRKUS

Reduktoripea juures olevaid kruvisid ei tohi garantiiaja jooksul lahti teha. Selle nõude eiramisel kaotab tootja garantii kehtivuse.

Remonttööd

Laske remonttöid teha ainult tootja poolt volitatud klienditeeninduses.

Varuosad ja tarvikud

i MÄRKUS

Kasutage ainult originaalvaruosasid. Teiste ettevõtete varuosade kasutamisel kaotab tootja garantii kehtivuse.

Lisatarvikud on loetletud tootja kataloogides. Koostejoonised ja varuosade nimekirjad leiate meie kodulehelt:

www.flex-tools.com

Jäätmekäitlus

HOIATUS!

Vanal seadmel lõigake ära toitejuhe ja muutke see nii kasutuskõlbmatuks.

Ainult ELi riikidele. Ärge visake elektritööriistu olmeprügi hulka!

Euroopa elektri- ja elektroonikaseadmete jäätmete direktiivi 2012/19/EL ja vastava riikliku seaduse kohaselt tuleb koguda kasutatud elektritööriistad eraldi ning anda need keskkonnasäästlikusse jäätmete taaskasutusse.

Tooraine taaskasutamine äraviskamise asemel.

Suunake seade, tarvikud ja pakend keskkonnaohutusse taaskasutusse. Jäätmete liigiti kogumiseks on plastmaterjalist osad vastavalt tähistatud.

i MÄRKUS

Teavet jäätmekäitluse võimaluste kohta saate müüja käest.

CE-vastavus

Kinnitame ainuvastutajana, et pt „Tehnilised andmed” all kirjeldatud toode on kooskõlas järgmiste direktiivide või normdokumentidega: EN 60745 vastavalt direktiivide 2014/30/EL, 2006/42/EÜ, 2011/65/EL nõuetele.

Tehnilise dokumentatsiooni eest vastutav isik: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Vastutuse välistamine

Tootja ja tema esindaja ei vastuta kahju ega töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada. Tootja ja tema esindaja ei vastuta kahju eest, mis on tekkinud seadme otstarbele mittevastava kasutamise või teiste tootjate toodete kasutamise tagajärjel.
