RS 11-28 - Υπηρεσία μετά την πώληση Flex - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Πριόνι σπαθί
Μάρκα	Flex
Μοντέλο	RS 11-28
Τάση	230 V / 50 Hz
Απορροφούμενη ισχύς	1100 W
Ταχύτητα χωρίς φορτίο	0–2700 min⁻¹
Διαδρομή	28 mm
Βάρος (σύμφωνα με EPTA 01/2003)	3,6 kg
Κλάση προστασίας	II (διπλή μόνωση)
Μέγ. πάχος κοπής – Μέταλλο	20 mm
Μέγ. πάχος κοπής – Ξύλο	230 mm
Μήκος καλωδίου	4,0 m
Φωτισμός	Ενσωματωμένο LED
Κύριες λειτουργίες	Κοπή μετάλλου, ξύλου, πλαστικού, πλακιδίων, κεραμικών· ευθείες, καμπύλες, βυθιζόμενες κοπές (ξύλο/πλαστικό)· κοπή σωλήνων
Ρύθμιση ταχύτητας	Προοδευτικός διακόπτης ταχύτητας στη σκανδάλη
Υποστήριξη κοπής	Ρυθμιζόμενη σε βάθος
Στάθμη ηχητικής πίεσης	91 dB(A)
Στάθμη ηχητικής ισχύος	102 dB(A)
Δονήσεις (κοπή μοριοσανίδας)	14 m/s² (αβεβαιότητα K=1,5 m/s²)
Δονήσεις (κοπή ξύλινης δοκού)	20 m/s² (αβεβαιότητα K=1,5 m/s²)
Συντήρηση	Τακτικός καθαρισμός των ανοιγμάτων αερισμού· φύσημα με πεπιεσμένο αέρα· μην χαλαρώνετε τις βίδες του μειωτήρα κατά την περίοδο εγγύησης
Ασφάλεια	Υποχρεωτική ανάγνωση των οδηγιών· χρήση ΜΑΠ (γυαλιά, αντιθορυβικά ακουστικά)· αποσύνδεση από το ρεύμα πριν από οποιαδήποτε επέμβαση
Ανταλλακτικά	Χρησιμοποιείτε αποκλειστικά γνήσια ανταλλακτικά Flex· αναλυτικά διαγράμματα στο www.flex-tools.com
Σύμφωνη χρήση	Επαγγελματική (βιομηχανία και βιοτεχνία)

Συχνές ερωτήσεις - RS 11-28 Flex

Πώς αλλάζω τη λάμα του πριονιού σπαθιού Flex RS 11-28;

Αποσυνδέστε τη συσκευή. Γυρίστε την ασφάλεια της βάσης εργαλείου αριστερόστροφα για να εκτοξευτεί η παλιά λάμα. Τοποθετήστε τη νέα λάμα μέχρι τέρμα, στη συνέχεια αφήστε την ασφάλεια. Ελέγξτε τη στερέωση τραβώντας τη λάμα.

Πώς ρυθμίζω την υποστήριξη κοπής;

Αποσυνδέστε τη συσκευή. Πατήστε την ασφάλεια της υποστήριξης κοπής, στη συνέχεια σύρετε την υποστήριξη στο επιθυμητό βάθος. Αφήστε την ασφάλεια.

Ποια υλικά μπορούν να κοπούν με αυτό το πριόνι;

Το πριόνι σπαθί Flex RS 11-28 είναι σχεδιασμένο για κοπή μετάλλου (έως 20 mm), ξύλου (έως 230 mm), πλαστικού, πλακιδίων και κεραμικών. Επιτρέπει ευθείες, καμπύλες και βυθιζόμενες κοπές (ξύλο/πλαστικό).

Πώς πραγματοποιώ μια βυθιζόμενη κοπή;

Χρησιμοποιήστε μια κοντή λάμα (<150 mm). Τοποθετήστε το πριόνι με το κάτω άκρο της υποστήριξης πάνω στο τεμάχιο, χωρίς η λάμα να ακουμπά. Γείρετε το πριόνι προς τα εμπρός για να βυθίσετε τη λάμα αργά. Μόλις η υποστήριξη εφαρμόσει, συνεχίστε την κοπή. Μην κάνετε βυθιζόμενη κοπή σε μέταλλο.

Ποια είναι η ισχύς και η ταχύτητα του πριονιού;

Η απορροφούμενη ισχύς είναι 1100 W. Η ταχύτητα χωρίς φορτίο είναι ρυθμιζόμενη από 0 έως 2700 διαδρομές ανά λεπτό μέσω της προοδευτικής σκανδάλης.

Ποιο είναι το βάρος του πριονιού Flex RS 11-28;

Το βάρος είναι 3,6 kg σύμφωνα με τη διαδικασία EPTA 01/2003.

Ποια είναι τα επίπεδα θορύβου και δονήσεων;

Η στάθμη ηχητικής πίεσης είναι 91 dB(A) και η στάθμη ηχητικής ισχύος 102 dB(A). Οι δονήσεις (τιμή εκπομπής) φτάνουν τα 14 m/s² για κοπή μοριοσανίδας και 20 m/s² για κοπή ξύλινης δοκού.

Ποιες οδηγίες ασφαλείας είναι απαραίτητες;

Διαβάζετε πάντα τις οδηγίες. Φοράτε γυαλιά και αντιθορυβικά ακουστικά. Κρατάτε τη συσκευή από τις μονωμένες λαβές. Μην φρενάρετε πλευρικά τη λάμα. Αποσυνδέστε πριν από οποιαδήποτε αλλαγή εξαρτήματος ή καθαρισμό.

Πώς συντηρώ το πριόνι σπαθί;

Καθαρίζετε τακτικά τα ανοίγματα αερισμού με στεγνό πεπιεσμένο αέρα. Μην χαλαρώνετε τις βίδες του μειωτήρα κατά την περίοδο εγγύησης. Αναθέτετε τις επισκευές σε εξουσιοδοτημένο συνεργείο σέρβις Flex.

Πού βρίσκω συμβατές λάμες και ανταλλακτικά;

Χρησιμοποιείτε αποκλειστικά γνήσιες λάμες και ανταλλακτικά Flex. Τα αναλυτικά διαγράμματα και οι λίστες ανταλλακτικών διατίθενται στο www.flex-tools.com.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RS 11-28 Flex

Χρησιμοποιούμενα σύμβολα ..... 89

Σύμβολα στο μηχάνημα 89

Τεχνικά χαρακτηριστικά 89

Με μια ματιά 90

Για την ασφάλειά σας ..... 91

Θόρυβος και κραδασμός 92

Οδηγίες χρήσης ..... 93

Συντήρηση και φροντίδα 95

Υποδείξεις απόσυρσης ..... 96

C ∈-Δήλωση πιστότητας ..... 96

Αποκλεισμός ευθύνης 96

Χρησιμοποιούμενα σύμβολα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Δηλώνει άμεση απειλή κινδύνου.

Σε περίπτωση μη τήρησης της υπόδειξης υπάρχει κίνδυνος θανάτου ή βαρύτατων τραυματισμών.

ΠΡΟΣΟΧΗ!

Δηλώνει μία ενδεχομένως επικίνδυνη κατάσταση. Σε περίπτωση μη τήρησης της υπόδειξης υπάρχει κίνδυνος τραυματισμών ή υλικών ζημιών.

ΥΠΟΔΕΙΞΗ!

Δηλώνει συμβουλές εφαρμογής και σημαντικές πληροφορίες.

Σύμβολα στο μηχάνημα

Πριν τη θέση σε λειτουργία διαβάστε τις οδηγίες χρήσης!

Φοράτε προστατευτικά ματογυάλια!

Φοράτε ωτοασπίδες!

Υπόδειξη απόσυρσης για το παλιό εργαλείο (βλέπε σελίδα 96)!

Τεχνικά χαρακτηριστικά

Σπαθόσεγα μπαταρίας RS 11-28
Τάση δικτύου	V/Hz	230/50
Απορροφούμενη ισχύς W	1100
Αριθμός εμβολισμών στο ρελαντί	min^-1	0–2700
Διαδρομή mm 28
Μεγ. βάθος κοπής– μέταλλο– ξύλο	mmmm	20230
Βάρος σύμφωνα με «ΕΡΤΑ-procedure 01/2003»	kg 3,6
Κατηγορία προστασίας II

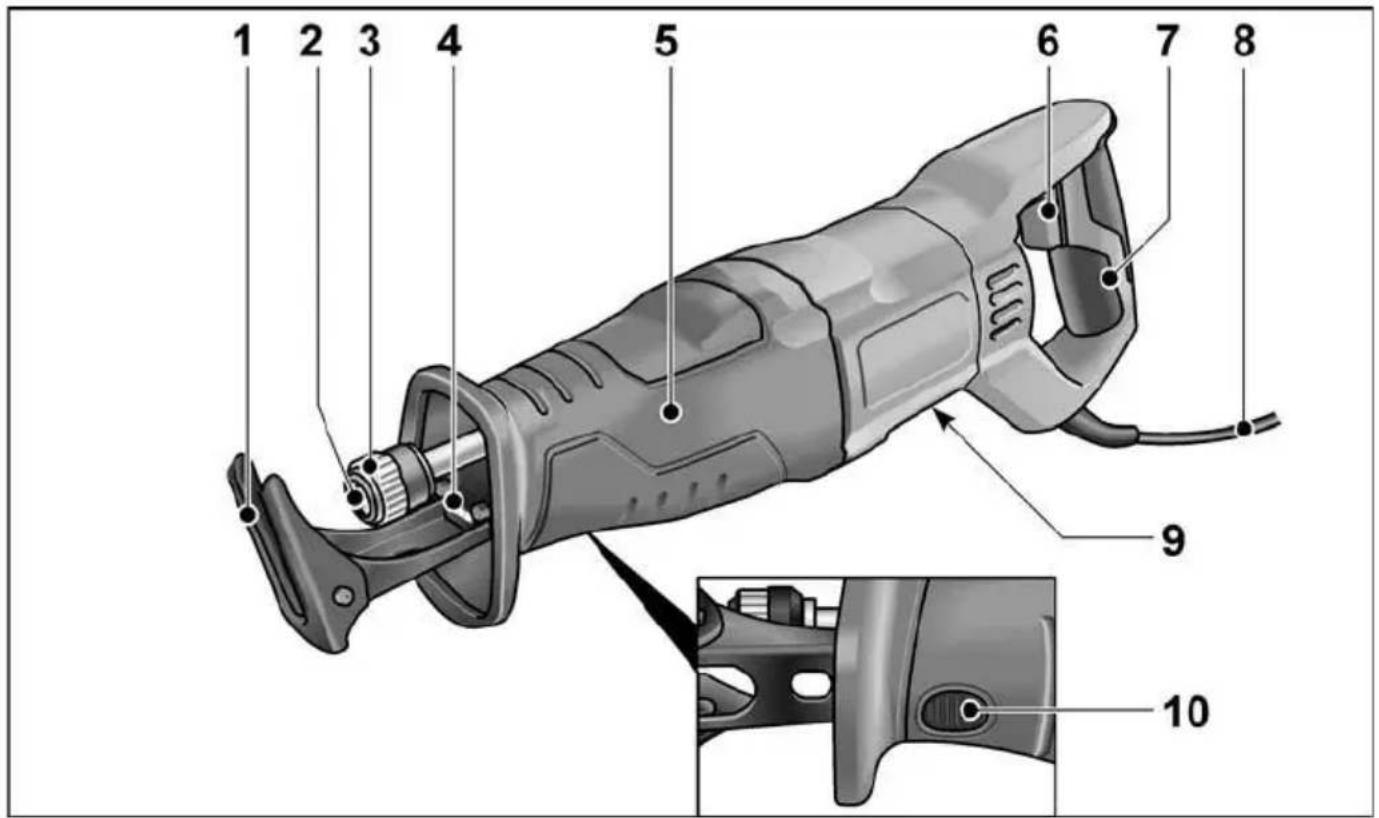

Με μια ματιά

3 Ασφάλιση υποδοχής εργαλείου

4 Φ ω τ Ι σ μ ό

Για τον φωτισμό του χώρου εργασίας.

5 Μπροστινή λαβή

6 Διακόπτης on / off

Για τη θέση σε και εκτός λειτουργίας καθώς και για την αύξηση του αριθμού εμβολισμών ως το μέγιστο.

7 Πίσω χειρολαβή

8 T ρ o φ o δ o τ

9 Πινακίδα τύπου *

10 Ασφέλιση Επέλματος

* δε φαίνεται

Για την ασφάλειά σας

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Παραλήψεις στην τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να έχουν ως συνέπεια ηλεκτροπληξία, πυρκαγιά και/ή βαριούς τραυματισμούς. Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση.

Διαβάστε πριν την χρήση του ηλεκτρικού εργαλείου και τηρήστε:

• τις παρούσες οδηγίες χρήσης,
• τις «Γενικές υποδείξεις ασφαλείας» σχετικά με τη χρήση ηλεκτρικών εργαλείων στο επισυναπτόμενο φυλλάδιο (αρ. φυλλαδίου: 315.915),

• τους κανόνες και τις προδιαγραφές σχετικά με την πρόληψη ατυχημάτων που ισχύουν στον τόπο εργασίας.
  Αυτό το ηλεκτρικό εργαλείο έχει κατασκευαστεί σύμφωνα με τα τελευταία δεδομένα της τεχνολογίας και βάσει των αναγνωρισμένων κανόνων τεχνικής ασφάλειας. Ωστόσο μπορούν κατά τη χρήση του να προκύψουν κίνδυνοι για τη σωματική ακεραιότητα και τη ζωή του χρήστη ή τρίτων ή αντίστοιχα ζημιές στο εργαλείο ή άλλες υλικές ζημιές. Το ηλεκτρικό εργαλείο πρέπει να χρησιμοποιείται μόνο

• για την προσήκουσα χρήση,

• σε άψογη κατάσταση από πλευράς τεχνικής ασφάλειας.
  Βλάβες που έχουν αρνητική επίπτωση στην ασφάλεια πρέπει να αντιμετωπίζονται αμέσως.

Προσήκουσα χρήση

Η σπαθόσεγα μπαταρίας προορίζεται

– για την επαγγελματική χρήση στη βιομηχανία και βιοτεχνία,
– για την κοπή υλικών από μέταλλο, πλαστικό και ξύλο,
– για την κοπή πλακακιών και κεραμικών υλικών,
– για ευθεία και κυρτή κοπή,
- για την κοπή σωλήνων,
– για τη χρήση με κατάλληλο και από τον κατασκευαστή για το παρόν εργαλείο συνιστώμενο εργαλείο.

Υποδείξεις ασφαλείας για σπαθόσεγες

Κρατάτε το εργαλείο μόνο στις μονωμένες επιφάνειες λαβές κατά την εκτέλεση εργασιών, κατά τις οποίες το εργαλείο εφαρμογής μπορεί να συναντήσει κρυφούς ηλεκτρικούς αγωγούς ή το ίδιο το δικό του τροφοδοτικό καλώδιο. Η επαφή με ηλεκτροφόρο αγωγό μπορεί να θέσει υπό τάση επίσης μεταλλικά μέρη του εργαλείου και να οδηγήσει σε ηλεκτροπληξία.

■ Κρατάτε τα χέρια σας μακριά από την περιοχή πριονίσματος. Μη βάζετε τα χέρια σας κάτω από το υπό κατεργασία τεμάχιο. Σε περίπτωση επαφής με την πριονόλαμα υπάρχει κίνδυνος τραυματισμού.

Οδηγείτε το ηλεκτρικό εργαλείο στο υπό κατεργασία τεμάχιο μόνο όταν βρίσκεται σε λειτουργία. Διαφορετικά, υπάρχει κίνδυνος να κλοτσήσει, όταν το εργαλείο σφηνώσει στο υπό κατεργασία τεμάχιο.

■ Προσέχετε κατά το πριόνισμα, το πέλμα να ακουμπάει συνεχώς στο υπό κατεργασία τεμάχιο. Διαφορετικά, η πριονόλαμα μπορεί να σφηνώσει και να οδηγήσει σε απώλεια ελέγχου του ηλεκτρικού εργαλείου.

Όταν τελειώνεται την εργασία σας, θέστε το ηλεκτρικό εργαλείο εκτός λειτουργίας και βγάλτε την πριονόλαμα από την τομή μόνο όταν αυτό έχει σταματήσει εντελώς να κινείται. Έτσι αποφεύγετε ένα ενδεχόμενο κλότσημα και μπορείτε να αποθέστε με ασφάλεια το ηλεκτρικό εργαλείο.

Χρησιμοποιείτε μόνο άθικτες πριονόλαμες σε άριστη κατάσταση. Στρεβλές ή μη κοφτερές πριονόλαμες μπορεί να σπάσουν ή να προκαλέσουν κλότσημα.

■ Μη φρενάρετε την πριονόλαμα πιέζοντάς την από τα πλάγια. Η πριονόλαμα μπορεί να χαλάσει, να σπάσει ή να κλοτσήσει.

■ Σφίγγετε καλά το υλικό. Μη στηρίζετε το υπό κατεργασία τεμάχιο με το χέρι ή το πόδι. Μην αγγίζετε αντικείμενα ή το έδαφος με το πριόνι σε λειτουργία. Υπάρχει κίνδυνος κλοτσήματος.

Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο με κατεστραμμένο καλώδιο. Μην αγγίζετε το κατεστραμμένο καλώδιο και βγάλτε το φις από την πρίζα, αν το καλώδιο πάθει ζημιά κατά την εργασία. Κατεστραμμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
Χρησιμοποιείτε κατάλληλες ανιχνευτικές συσκευές για να εντοπίσετε τυχόν μη ορατές τροφοδοτικές γραμμές ή συμβουλευτείτε την τοπική επιχείρηση παροχής ενέργειας. Η επαφή με ηλεκτρικούς αγωγούς μπορεί να οδηγήσει σε φωτιά και ηλεκτροπληξία. Η ζημιά σε αγωγό αερίου μπορεί να οδηγήσει σε έκρηξη. Η διείσδυση σε αγωγό νερού προξενεί υλικές ζημιές ή μπορεί να προκαλέσει ηλεκτροπληξία.
■ Κατά την εργασία κρατάτε το ηλεκτρικό εργαλείο γερά με τα δύο χέρια και φροντίζετε να στέκεστε σταθερά. Το ηλεκτρικό εργαλείο οδηγείται με ασφάλεια με τα δύο χέρια.
■ Κρατάτε καθαρό τον χώρο εργασίας σας. Τα μίγματα υλικών είναι ιδιαίτερα επικίνδυνα. Η σκόνη ελαφρών μετάλλων είναι εύφλεκτη και εκρηκτική.
■ Περιμένετε μέχρι να σταματήσει τελείως το ηλεκτρικό εργαλείο πριν το εναποθέσετε. Διαφορετικά, το εργαλείο εφαρμογής μπορεί να σφηνώσει και να οδηγήσει σε απώλεια ελέγχου του ηλεκτρικού εργαλείου.
■ Ασφαλίζετε το κατεργαζόμενο τεμάχιο. Το κατεργαζόμενο τεμάχιο που συγκρατείται με διάταξη τάνυσης κρατιέται ασφαλέστερα απ' ότι με το χέρι σας.

Ειδικές υποδείξεις ασφαλείας

Η τάση του δικτύου και τα στοιχεία της τάσης στην πινακίδα τύπου πρέπει να συμφωνούν μεταξύ τους.
■ Μην επεξεργάζεστε υλικά από τα οποία εκλύονται επιβλαβείς για την υγεία ύλες (π.χ. αμίαντος).
Για τη σήμανση του ηλεκτρικού εργαλείου χρησιμοποιείτε μόνον αυτοκόλλητες ετικέτες. Μην ανοίγετε τρύπες στο περίβλημα.

Θόρυβος και κραδασμός

Οι τιμές θορύβου και κραδασμών υπολογίστηκαν σύμφωνα με το Ευρωπαϊκό Πρότυπο EN 60745.

Η κατά Α αξιολογημένη ακουστική στάθμη θορύβων του εργαλείου ανέρχεται χαρακτηριστικά:

– Στάθμη ακουστικής πίεσης: 91 dB(A);
- Στάθμη ακουστικής ισχύος: 102 dB(A);
- Ανασφάλεια Κ: 3 dB.

Συνολική τιμή κραδασμών:

– Πριόνισμα μοριοσανίδας, τιμή εκπομπής a h : 1 2
– Πριόνισμα ξύλινων δοκαριών, τιμή εκπομπής α h : 2 2
- Ανασφάλεια Κ: 1,5 m/s

⚠️ ΠΡΟΣΟΧΗ!

Οι τιμές μέτρησης που δίνονται ισχύουν για νέα μηχανήματα. Στην καθημερινή χρήση αλλάζουν οι τιμές θορύβων και κραδασμών.

i YΠΟΔΕΙΞΗ!

Η στάθμη κραδασμών που δίνεται στις οδηγίες αυτές έχει μετρηθεί σύμφωνα με μέθοδο μέτρησης τυποποιημένη βάσει του προτύπου EN 60745 και μπορεί να χρησιμοποιηθεί για τη σύγκριση ηλεκτρικών εργαλείων μεταξύ τους. Επίσης είναι κατάλληλη για την προσωρινή εκτίμηση της φόρτισης με κραδασμούς. Η στάθμη κραδασμών που δίνεται αντιπροσωπεύει τις κύριες εφαρμογές του ηλεκτρικού εργαλείου. Σε περίπτωση όμως που το ηλεκτρικό εργαλείο χρησιμοποιηθεί για άλλες εφαρμογές με αποκλίνοντα εργαλεία εφαρμογής ή χωρίς επαρκή συντήρηση, τότε μπορεί να αποκλίνει και η στάθμη των κραδασμών. Αυτό μπορεί να αυξήσει σημαντικά τη φόρτιση με κραδασμούς κατά τη διάρκεια ολοκλήρου του χρονικού διαστήματος εργασίας.

Για την ακριβή εκτίμηση της φόρτισης με κραδασμούς θα πρέπει να ληφθούν υπόψη επίσης οι χρόνοι, κατά τους οποίους το εργαλείο είναι απενεργοποιημένο ή λειτουργεί, χωρίς όμως να χρησιμοποιείται στην πραγματικότητα. Αυτό μπορεί να μειώσει σημαντικά τη φόρτιση με κραδασμούς κατά τη διάρκεια ολοκλήρου του χρονικού διαστήματος εργασίας.

Καθορίστε τα πρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή πριν την επίδραση των κραδασμών, όπως για παράδειγμα: συντήρηση του ηλεκτρικού εργαλείου και των εργαλείων εφαρμογής, ζέσταμα των χεριών για το κράτημα, οργάνωση των βημάτων εργασίας.

ΠΡΟΣΟΧΗ!

Σε ακουστική πίεση άνω των 85 dB(A) να φοράτε ωτοασπίδες.

Οδηγίες χρήσης

Πριν τη θέση σε λειτουργία

Ξεπακετάρετε το ηλεκτρικό έργαλείο και τα εξαρτήματα και ελέγξτε τα για πληρότητα της παράδοσης και ζημιές από τη μεταφορά.

Εισαγωγή / αλλαγή πριονόλαμας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από όλες τις εργασίες στο ηλεκτρικό εργαλείο, βγάλτε το φις από την πρίζα.

Απόρριψη χρησιμοποιημένης πριονόλαμας

ΠΡΟΣΟΧΗ!

• Τα χρησιμοποιημένα ηλεκτρικά εργαλεία μπορεί να καίνε. Φοράτε προστατευτικά γάντια!
• Στην κατεύθυνση απόρριψης δεν επιτρέπεται να βρίσκονται άτομα, ζώα ή ευαίσθητες επιφάνειες.

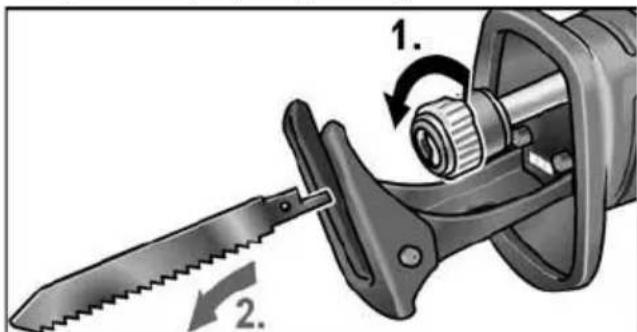

■ Λύστε με περιστροφή προς τα αριστερά την ασφάλιση της υποδοχής εργαλείου (1.) και κρατήστε την.
Η χρησιμοποιημένη πριονόλαμα απορρίπτεται με ελατήριο (2.).

ΥΠΟΔΕΙΞΗ!

Αν η χρησιμοποιημένη πριονόλαμα δεν απορρίπτεται, τραβήξτε την προς τα εμπρός και βγάλτε την από την υποδοχή εργαλείου.

Εισαγωγή νέας πριονόλαμας

Επιλέξτε την αντίστοιχη πριονόλαμα για το υλικό που πρόκειται να επεξεργαστείτε. Κατάλληλες πριονόλαμες θα βρείτε στους καταλόγους του κατασκευαστή.

ΠΡΟΣΟΧΗ!

Κίνδυνος τραυματισμού από κοπτικά δόντια. Φοράτε προστατευτικά γάντια!

Η υποδοχή εργαλείου πρέπει να είναι καθαρή από ροκανίδια. Απομακρύνετε ακαθαρσίες με πεπιεσμένο αέρα ή με μια βούρτσα.

Ανοίξτε την υποδοχή εργαλείου περιστρέφοντας αριστερόστροφα (1.), η υποδοχή εργαλείου ασφαλίζει στην τερματική θέση.
Εισάγετε την πριονόλαμα στην υποδοχή εργαλείου και σπρώξτε την μέχρι τέρμα (2.).
Αφήστε την ασφάλιση της υποδοχή εργαλείου, η ασφάλιση κλείνει με τη βοήθεια ελατηρίου.
Ελέγξτε αν η πριονόλαμα έχει ασφαλιστεί πλήρως, τραβώντας την μερικές φορές.

ΥΠΟΔΕΙΞΗ!

Αν η ασφάλιση της υποδοχής εργαλείου δεν κλείνει σωστά, κλείστε την ασφάλιση της υποδοχής εργαλείου γυρίζοντάς την προς τα δεξιά.

Πριν από όλες τις εργασίες στο ηλεκτρικό εργαλείο, βγάλτε το φις από την πρίζα. Κατά την κοπή το πέλμα θα πρέπει να ακουμπάει πάντα στο υλικό για την αποφυγή υπερβολικών δονήσεων. Ρυθμίζοντας το πέλμα μπορείτε π.χ. να περιορίσετε το βάθος κοπής της πριονόλαμας.

■ Πατήστε την ασφάλιση του πέλματος (1.).

■ Ρυθμίστε το πέλμα στο απαιτούμενο βάθος (2.).
■ Αφήστε την ασφάλιση του πέλματος.

Θέση του ηλεκτρικού μηχανήματος σε και εκτός λειτουργίας

Ο διακόπτης του ηλεκτρικού εργαλείο επιτρέπει τη αργή αύξηση του αριθμού εμβολισμών μέχρι τη μέγιστη τιμή.

■ Πατήστε τον διακόπτη και κρατήστε τον πατημένο. Το ηλεκτρικό εργαλείο ξεκινάει τη λειτουργία του.

Με ενεργοποιημένο ηλεκτρικό εργαλείο η λυχνία LED φωτίζει την περιοχή εργασίας. Θέση του εργαλείου εκτός λειτουργίας:

■ Αφήστε το διακόπτη ελεύθερο.

Υποδείξεις εργασίας

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Κρατάτε το ηλεκτρικό εργαλείο πάντα με τα δύο χέρια!

■ Αν είναι δυνατό, συγκρατήστε το κατεργαζόμενο τεμάχιο με μέγγενη.
■ Το πριόνι διαθέτει πέλμα. Αυτό μειώνει τις δονήσεις. Επίσης επιτρέπει ορθογώνιες κοπές.
Μετά τη θέση εκτός λειτουργίας η πριονόλαμα εξακολουθεί να κινείται για λίγο.
■ Ποτέ μην πιάνεται την πριονόλαμα αμέσως μετά τη χρήση, διότι μπορεί ναι είναι πολύ ζεστή.

Κοπή μετάλλων

Κατά την κοπή μετάλλων χρησιμοποιήστε λιπαντικό κατά μήκος της γραμμής κοπής. Έτσι αποφεύγετε υπερβολική θέρμανση του υλικού.

Κοπή ξύλου

Τοποθετήστε το πριόνι σε ορθή γωνία στο κατεργαζόμενο τεμάχιο. Οδηγήστε το πριόνι με σταθερή πίεση μέσα στο ξύλο πατώντας το πέλμα στο κατεργαζόμενο τεμάχιο.

Κοπή απευθείας σε τοίχο

Χάρη στην ελαστικότητα των διμεταλλικών πριονολαμών είναι δυνατή η κοπή σωλήνων άμεσα στον τοίχο. Χρησιμοποιήστε επαρκώς μεγάλη πριονόλαμα που να υπερβαίνει τη διάμετρο του σωλήνα.

Ακουμπήστε την πριονόλαμα άμεσα επάνω στον τοίχο, ώστε το σημείο λυγίσματος να βρίσκεται εκτός του υπό κατεργασία τεμαχίου.

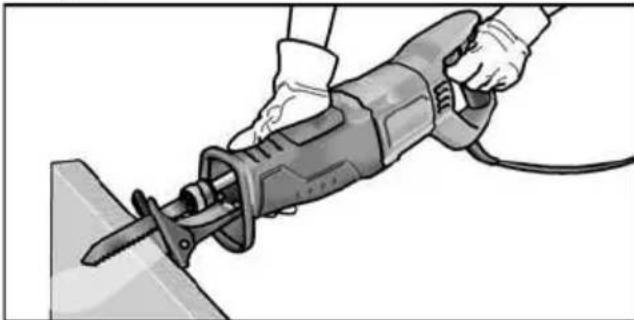

Κοπές με βύθιση

Το πριόνι είναι κατάλληλο για κοπές με βύθιση σε ξύλο και πλαστικά υλικά. Για την εκτέλεση κοπών με βύθιση χρησιμοποιήστε μόνο κοντές πριονόλαμες (<150 mm)!

■ Για την εκτέλεση κοπών με βύθιση ενεργοποιήστε τις κάθετες ταλαντώσεις.
Θέστε το πριόνι με την ακμή του πέλματος επάνω στο κατεργαζόμενο τεμάχιο, ώστε η πριονόλαμα να μην ακουμπάει στο κατεργαζόμενο τεμάχιο.

■ Ενεργοποιήστε το πριόνι.
■ Πιέστε το πέλμα δυνατά επάνω στο κατεργαζόμενο τεμάχιο και γείρετε την πριονόλαμα προς τα εμπρός. Βυθίστε την πριονόλαμα σιγά-σιγά μέσα στο κατεργαζόμενο τεμάχιο.
Μόλις το πέλμα ακουμπήσει με ολόκληρη την επιφάνειά του επάνω στο κατεργαζόμενο τεμάχιο, συνεχίστε την κοπή κατά μήκος της επιθυμητής γραμμής κοπής.

i YΠΟΔΕΙΞΗ

Μην εκτελείτε κοπές με βύθιση σε μεταλλικά υλικά.

Λοιπές υποδείξεις

– Η χρήση αιχμηρών εργαλείων εφαρμογής αυξάνει την απόδοση εργασίας και τη διάρκεια ζωής του ηλεκτρικού εργαλείου.
– Μετά την εργασία καθαρίζετε το ηλεκτρικό εργαλείο και το φυλάτε στη βαλίτσα μεταφοράς σε στεγνό μέρος.

Συντήρηση και φροντίδα

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από όλες τις εργασίες στο ηλεκτρικό εργαλείο, βγάλτε το φις από την πρίζα.

Καθαρισμός

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Κατά την επεξεργασία μετάλλων μπορεί κατά την υπερβολική χρήση να επικαθήσει στο εσωτερικό του περιβλήματος αγώγιμη σκόνη.

Καθαρίζετε τακτικά το ηλεκτρικό εργαλείο και τις σχισμές αερισμού. Η συχνότητα εξαρτάται από το κατεργαζόμενο υλικό και από τη διάρκεια της χρήσης.
■ Στο εσωτερικό του περιβλήματος με τον κινητήρα πρέπει να γίνεται τακτική εκφύσηση με ξηρό πεπιεσμένο αέρα.

Μετάδοση κίνησης

i YΠΟΔΕΙΞΗ!

Μη λύσετε τις βίδες στην κεφαλή μετάδοσης κίνησης κατά τη διάρκεια ισχύος της παροχής εγγύησης. Σε περίπτωση μη τήρησης παύει να ισχύει η αξίωση παροχής εγγύησης από τον κατασκευαστή.

Επισκευές

Τυχόν επισκευές επιτρέπεται να εκτελούνται αποκλειστικά και μόνο από κάποιο εξουσιοδοτημένο από τον κατασκευαστή συνεργείο εξυπηρέτησης πελατών.

Ανταλλακτικά και εξαρτήματα

i YΠΟΔΕΙΞΗ!

Για την αλλαγή χρησιμοποιείτε μόνον γνήσια ανταλλακτικά από τον κατασκευαστή. Κατά τη χρήση ανταλλακτικών άλλου κατασκευαστή παύουν να ισχύουν οι υποχρεώσεις παροχής εγγύησης του κατασκευαστή.

Για περαιτέρω εξαρτήματα, ιδιαίτερα για εργαλεία χρήσης, ανατρέξετε στους καταλόγους του κατασκευαστή.

Σχέδια αποσυναρμολογημένης όψης και λίστες ανταλλακτικών θα βρείτε στην ιστοσελίδα μας:

www.flex-tools.com

Υποδείξεις απόσυρσης

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Αχρηστεύετε τα παλιά εργαλεία που δεν χρησιμοποιούνται πλέον, κόβοντας το τροφοδοτικό καλώδιο.

Μόνο για χώρες της Ευρωπαϊκής Ένωσης.

Μην πετάτε ηλεκτρικά εργαλεία στα ά απορρίμματα!

Σύμφωνα με την Κοινοτική Οδηγία 2012/19/ΕΕ σχετικά με τις παλαιές ηλεκτρικές και ηλεκτρονικές συσκευές και της μεταφοράς της σε εθνικό δίκαιο, τα απόβλητα ηλεκτρικά εργαλεία πρέπει να συλλέγονται χωριστά και να οδηγούνται σε φιλική προς το περιβάλλον ανακύκλωση.

Ανάκτηση πρώτων υλών αντί απόρριψης αποβλήτων.

Η συσκευή, τα εξαρτήματα και η συσκευασία θα πρέπει να οδηγούνται σε φιλική προς το περιβάλλον ανακύκλωση. Για την καθαρή ανακύκλωση τα πλαστικά μέρη έχουν σημανθεί ανάλογα.

i YΠΟΔΕΙΞΗ!

Σχετικά με τις δυνατότητες απόρριψης απευθυνθείτε σε εξειδικευμένο κατάστημα!

CE-Δήλωση πιστότητας

Δηλώνουμε με αποκλειστική ευθύνη, ότι το προϊόν που περιγράφεται στο κεφάλαιο «Τεχνικά χαρακτηριστικά» βρίσκεται σε συμφωνία με τα ακόλουθα πρότυπα ή κανονιστικά έγγραφα:

EN 60745 σύμφωνα με τις διατάξεις των οδηγιών 2014/30/ΕΕ, 2006/42/ΕΚ, 2011/65/ΕΕ.

Υπεύθυνος για τεχνικά έγγραφα: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Ο κατασκευαστής και ο αντιπρόσωπός του δεν αναλαμβάνουν καμία ευθύνη για ζημιές και απώλειες κέρδους λόγω διακοπής της λειτουργίας της επιχείρησης, που προκλήθηκαν από το προϊόν ή από τη μη δυνατή χρήση του προϊόντος.

Ο κατασκευαστής και ο αντιπρόσωπός του δεν φέρουν καμία ευθύνη για ζημιές που προξενήθηκαν από μη σωστή χρήση ή σε συνδυασμό με προϊόντα άλλων κατασκευαστών.

Spis treści
