Type product	Sabelzaag
Merk	Flex
Model	RS 11-28
Spanning	230 V / 50 Hz
Opgenomen vermogen	1100 W
Onbelaste snelheid	0–2700 min⁻¹
Slaglengte	28 mm
Gewicht (volgens EPTA 01/2003)	3,6 kg
Beschermingsklasse	II (dubbele isolatie)
Max. zaagdiepte – metaal	20 mm
Max. zaagdiepte – hout	230 mm
Kabellengte	4,0 m
Verlichting	Ingebouwde LED
Hoofdfuncties	Zagen van metaal, hout, kunststof, tegels, keramiek; rechte, gebogen, duikzaagsneden (hout/kunststof); buizen zagen
Snelheidsregeling	Traploze regeling via trekker
Zaagsteun	Instelbare diepte
Geluidsdrukniveau	91 dB(A)
Geluidsvermogensniveau	102 dB(A)
Trillingen (zagen van spaanplaat)	14 m/s² (onzekerheid K=1,5 m/s²)
Trillingen (zagen van houten balk)	20 m/s² (onzekerheid K=1,5 m/s²)
Onderhoud	Regelmatig reinigen van de ventilatieopeningen; perslucht blazen; tijdens de garantieperiode geen schroeven van de reductie losdraaien
Veiligheid	Lees de handleiding verplicht; draag PBM (veiligheidsbril, gehoorbescherming); schakel de stroom uit voordat u onderhoud uitvoert
Onderdelen	Gebruik uitsluitend originele Flex-onderdelen; explosietekeningen op www.flex-tools.com
Conform gebruik	Professioneel (industrie en ambacht)

Veelgestelde vragen - RS 11-28 Flex

Hoe vervang ik het zaagblad van de Flex RS 11-28 reciprozaag?

Koppel het apparaat los. Draai de vergrendeling van de gereedschapshouder tegen de klok in om het oude zaagblad uit te werpen. Plaats het nieuwe zaagblad tot aan de aanslag en laat de vergrendeling los. Controleer de bevestiging door aan het zaagblad te trekken.

Hoe stel ik de zaagsteun in?

Koppel het apparaat los. Druk op de vergrendeling van de zaagsteun en schuif de steun naar de gewenste diepte. Laat de vergrendeling los.

Welke materialen kunnen met deze zaag worden gesneden?

De Flex RS 11-28 reciprozaag is ontworpen voor het zagen van metaal (tot 20 mm), hout (tot 230 mm), kunststof, tegels en keramiek. Het maakt rechte, gebogen en duikzaagsneden (hout/kunststof) mogelijk.

Hoe voer ik een duikzaagsnede uit?

Gebruik een kort zaagblad (<150 mm). Plaats de zaag met de onderkant van de steun op het werkstuk, waarbij het zaagblad nog niet raakt. Kantel de zaag naar voren om het blad langzaam te laten duiken. Zodra de steun contact maakt, gaat u verder met zagen. Voer geen duikzaagsneden uit in metaal.

Wat zijn het vermogen en de snelheid van de zaag?

Het opgenomen vermogen is 1100 W. De onbelaste snelheid is traploos instelbaar van 0 tot 2700 slagen per minuut via de trekker.

Wat is het gewicht van de Flex RS 11-28 zaag?

Het gewicht is 3,6 kg volgens EPTA-procedure 01/2003.

Wat zijn de geluids- en trillingsniveaus?

Het geluidsdrukniveau is 91 dB(A) en het geluidsvermogensniveau is 102 dB(A). De trillingen (emissiewaarde) bedragen 14 m/s² bij het zagen van spaanplaat en 20 m/s² bij het zagen van houten balken.

Welke veiligheidsinstructies zijn essentieel?

Lees altijd de handleiding. Draag een veiligheidsbril en gehoorbescherming. Houd het apparaat bij de geïsoleerde handgrepen vast. Rem het zaagblad niet zijdelings af. Koppel de stroom los voordat u accessoires vervangt of schoonmaakt.

Hoe onderhoud ik de reciprozaag?

Reinig regelmatig de ventilatieopeningen met droge perslucht. Draai tijdens de garantieperiode geen schroeven van de reductie los. Laat reparaties uitvoeren door een erkend Flex-servicecentrum.

Waar kan ik compatibele zaagbladen en reserveonderdelen vinden?

Gebruik uitsluitend originele Flex-zaagbladen en -onderdelen. Explosietekeningen en onderdelenlijsten zijn beschikbaar op www.flex-tools.com.

GEBRUIKSAANWIJZING RS 11-28 Flex

Gebruikte symbolen 51

Symbolen op het gereedschap ..... 51

Voor uw veiligheid 53

Geluid en trillingen 54

Gebruiksaanwijzing 55

Onderhoud en verzorging 57

Afvoeren van verpakking en machine .. 58

C€-conformiteit 58

Uitsluiting van aansprakelijkheid ..... 58

Gebruikte symbolen

WAARSCHUWING!

Geeft een onmiddellijk dreigend gevaar aan. Als de waarschuwing niet in acht wordt genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.

VOORZICHTIG!

Geeft een mogelijk gevaarlijke situatie aan.

Als de aanwijzing niet in acht wordt genomen, kunnen persoonlijk letsel of materiële schade het gevolg zijn.

LET OP!

Geeft gebruikstips en belangrijke informatie aan.

Symbolen op het gereedschap

Lees de gebruiksaanwijzing voordat u het gereedschap in gebruik neemt!

Draag een oogbescherming!

Draag een gehoorbescherming!

Afvoeren van het oude apparaat (zie pagina 58)!

Technische gegevens

Sabelzaag RS 11-28
Netspanning V/Hz 230/50
Opgenomen vermogen W	W 1100
Aantal slagen bij nullast	min ^-1	0–2700
Slag mm 28
Max. dikte van materiaal – Metaal – Hout	mm mm	20 230
Gewicht volgens „EPTA-procedure 01/2003”	kg 3,6
Isolatieklasse II

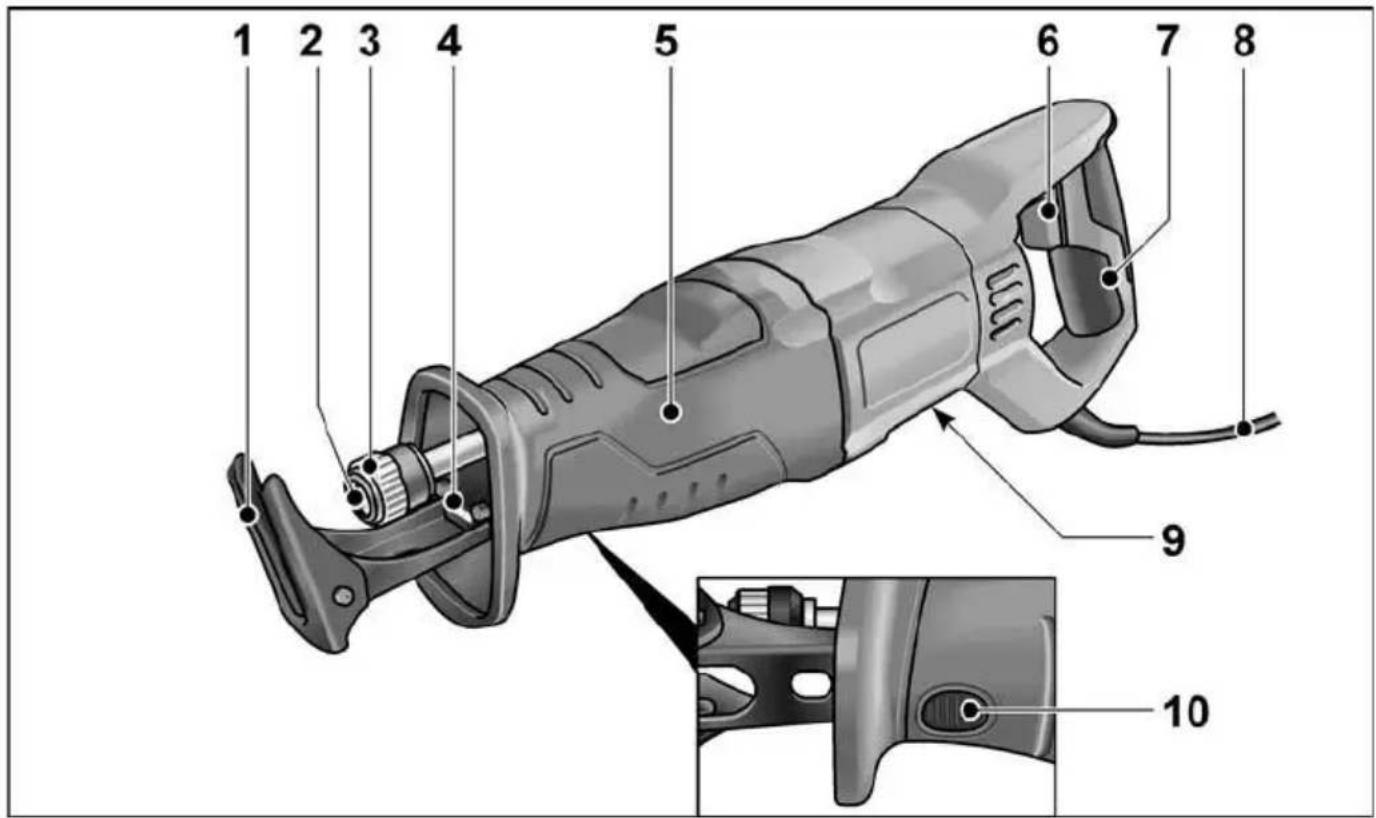

In één oogopslag

1 Voetplaat
2 Zaagbladopname
3 Vergrendeling zaagbladopname
4 LED-verlichting

Voor de verlichting van het werkbereik.

5 Voorste handgreep
6 Aan-/uitschakelaar

Voor het in- en uitschakelen en het op toeren komen tot het maximale toerental.

7 Achterste handgreep
8 Netkabel 4,0 m met stekker
9 Typeplaatje *
10 Vergrendeling voetplaat

* niet zichtbaar

Voor uw veiligheid

WAARSCHUWING!

Lees alle veiligheidsvoorschriften en aanwijzingen. Als de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst. Lees voordat u het elektrische gereedschap gebruikt en handel daarna conform:

• deze gebruiksaanwijzing,
• de „Algemene veiligheidsvoorschriften" voor het gebruik van elektrische gereedschappen in de meegeleverde brochure ((documentnummer: 315.915),
• de op de plaats van gebruik geldende regels en voorschriften ter voorkoming van ongevallen.

Dit elektrische gereedschap is geconstrueerd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kunnen bij het gebruik ervan levensgevaar en verwondingsgevaar voor de gebruiker en voor andere personen resp. gevaren voor beschadigingen aan de machine of aan andere zaken optreden. Het elektrische gereedschap mag alleen worden gebruikt

– volgens de bestemming,
- in een veiligheidstechnisch optimale toestand.

Verhelp storingen die de veiligheid in gevaar brengen onmiddellijk.

Gebruik volgens bestemming

De sabelzaag is bedoeld

• voor professioneel gebruik in de industrie en door de vakman,
• voor het zagen van metaal, kunststof en hout,
• voor het zagen van tegels en keramiek,
• voor rechte en bochtige sneden,
  – voor het snijden van buizen,
• voor het gebruik met geschikt en door de fabrikant voor deze machine geadviseerd inzetgereedschap.

Veiligheidsvoorschriften voor sabelzagen

■ Houd het gereedschap alleen aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
■ Houd uw handen verwijderd van het zaagbereik. Grijp niet onder het werkstuk. Bij contact met het zaagblad bestaat verwondingsgevaar.
■ Leid het elektrische gereedschap alleen ingeschakeld tegen het werkstuk. Er bestaat anders het gevaar van een terugslag als het inzetgereedschap zich in het werkstuk vasthaakt.
■ Let erop dat de voetplaat bij het zagen steeds tegen het werkstuk ligt. Het zaagblad kan zich vasthaken waardoor u de controle over het elektrische gereedschap verliest.
■ Schakel na afloop van de werkzaamheden het elektrische gereedschap uit en trek het zaagblad pas uit de snede als dit geheel tot stilstand is gekomen. Zo vermijdt u een terugslag en kunt u het elektrische gereedschap veilig wegleggen.
■ Gebruik alleen onbeschadigde, deugdelijke zaagbladen. Verbogen of onscherpe zaagbladen kunnen breken of een terugslag veroorzaken.
■ Rem het zaagblad na uitschakeling niet af door aan de zijkant tegen te drukken. Het zaagblad kan beschadigd raken, breken of een terugslag veroorzaken.
■ Span het materiaal goed vast. Ondersteun het werkstuk niet met de hand of voet. Raak geen voorwerpen aan of de vloer met een lopende zaag. Er bestaat terugslaggevaar.

■ Gebruik het elektrische gereedschap niet met een beschadigde kabel. Raak de beschadigde kabel niet aan en trek de stekker uit het stopcontact als de kabel tijdens de werkzaamheden wordt beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok.
- Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade en kan een elektrische schok veroorzaken.
■ Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beide handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap wordt met twee handen veiliger geleid.
■ Houd uw werkplek schoon. Materiaalmengsels zijn bijzonder gevaarlijk. Stof van lichte metalen kan ontvlammen of exploderen.
■ Wacht tot het elektrisch gereedschap tot stilstand is gekomen voordat u het weglegt. Het inzetgereedschap kan ergens in verward raken, waardoor u de controle over het elektrisch gereedschap verliest.
■ Zet het werkstuk vast. Een in een span- voorziening vastgezet werkstuk wordt beter vastgehouden dan u met uw hand kunt doen.

Speciale veiligheidsvoorschriften

■ De netspanning en de op het typeplaatje vermelde spanningsgegevens moeten overeenkomen.
■ Geen materialen bewerken waarbij voor de gezondheid gevaarlijke stoffen vrijkomen (bijvoorbeeld asbest).
■ Gebruik voor het markeren van het elektrische gereedschap alleen stickers. Boor geen gaatjes in het machinehuis.

Geluid en trillingen

De geluids- en trillingswaarden zijn vastgesteld volgens EN 60745.

Het A-gewaardeerde geluidsniveau van het gereedschap bedraagt kenmerkend:

– Geluidsdrukniveau: 91 dB(A);
– Geluidsvermogenniveau: 102 dB(A);
- Onzekerheid K: 3 dB.

Totale trillingswaarde:

– Emissiewaarde a h bij het zagen van spaanplaat: 14 m/s 2
- Emissiewaarde a h bij het zagen van houten balken: 20 m/s
– Onzekerheid K: 1,5 m/s

LET OP!

De aangegeven meetwaarden gelden voor nieuwe gereedschappen. Bij dagelijks gebruik veranderen geluids- en trillingswaarden.

i LET OP!

Het is deze instructies vermelde trillingsniveau is gemeten volgens de meetmethode zoals beschreven in de norm EN 60745 en kan worden gebruikt voor de onderlinge vergelijking van elektrische gereedschappen. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het vermelde trillingsniveau geldt voor de voornaamste toepassingen van het elektrische gereedschap. Indien het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of zonder voldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moeten ook de tijden in aanmerking worden genomen waarin het gereedschap uitgeschakeld is, of waarin het wel loopt, maar niet feitelijk wordt gebruikt.

Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen vast ter bescherming van de bediener tegen het effect van trillingen, zoals: onderhoud van elektrisch gereedschap en inzetgereedschappen, warm houden van de handen, organisatie van de arbeidsprocessen.

VOORZICHTIG!

Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).

Gebruiksaanwijzing

Voor de ingebruikneming

Pak het elektrische gereedschap uit en controleer of het volledig geleverd is en geen transportschade heeft.

Plaatsen/vervangen van zaagbladen

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Gebruikt zaagblad uitwerpen

VOORZICHTIG!

• Gebruikte inzetgereedschappen kunnen heet worden. Draag werkhandschoenen!
• Er mogen zich in de uitwerprichting geen personen, dieren of kwetsbare oppervlakken bevinden.

■ Vergrendeling van de zaagbladopname door tegen de klok in te draaien losmaken en vasthouden (1.). Het gebruikte zaagblad wordt door veerkracht uitgeworpen (2.).

LET OP!

Als het gebruikte zaagblad niet wordt uitgeworpen, moet het zaagblad naar voren uit de zaagbladopname worden getrokken.

Nieuw zaagblad inzetten

Zaagblad kiezen dat past bij het te bewerken materiaal. Bruikbare zaagbladen vindt u in de catalogi van de fabrikant.

VOORZICHTIG!

Verwondingsgevaar door snijtanden. Draag werkhandschoenen!

■ De zaagbladopname moet vrij zijn van zaagresten. Verontreinigingen met perslucht of borstel verwijderen.

■ Open de gereedschapshouder door linksom te draaien (1.). De gereedschapshouder klikt vast in de eindpositie.
■ Zaagblad in de zaagbladopname plaatsen en tot aan de aanslag inschuiven (2.).
■ Vergrendeling van de zaagbladopname loslaten, de vergrendeling wordt door veerkracht gesloten.
■ De correcte bevestiging controleren door meerdere keren aan het zaagblad te trekken.

LET OP!

Als de vergrendeling van de zaagbladopname niet correct sluit, moet de vergrendeling worden gesloten door met de klok mee te draaien.

Voetplaat verstellen

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

De voetplaat moet bij het zagen altijd tegen het materiaal liggen om overmatige trillingen te vermijden.

Door het verstellen van de voetplaat kan bijvoorbeeld de snedediepte van het zaagblad worden beperkt.

■ Tegen de vergrendeling van de voetplaat drukken (1.).

■ Voetplaat op de benodigde diepte instellen (2.).
■ Vergrendeling van de voetplaat loslaten.

Elektrisch gereedschap in-/uitschakelen

Met de schakelaar van het elektrische gereedschap kan het toerental stapsgewijs tot de maximale waarde worden verhoogd.

■ Schakelaar indrukken en vasthouden. Het elektrische gereedschap komt op toeren.

Bij een ingeschakeld elektrisch gereedschap verlicht de LED het werkbereik.

Apparaat uitschakelen:

■ Laat de schakelaar los.

Tips voor de werkzaamheden

WAARSCHUWING!

Het elektrische gereedschap altijd met beide handen vasthouden!

■ Het te snijden werkstuk indien mogelijk in een bankschroef vastklemmen.

■ De zaag beschikt over een voetplaat. Deze dient voor de vermindering van trillingen. Bovendien worden daarmee haakse sneden gerealiseerd.
■ Na het uitschakelen loopt het zaagblad nog korte tijd uit.
■ Het zaagblad nooit direct na het gebruik aanraken, omdat het zeer heet kan zijn.

Zagen van metaal

Bij het zagen van metaal smeermiddelen langs de snijlijn gebruiken. Hierdoor wordt een te sterke verhitting van het materiaal verhinderd.

Zagen van hout

De zaag haaks op het werkstuk aanzetten. De zaag met gelijkmatige druk door het hout voeren en daarbij de voetplaat tegen het werkstuk drukken.

Direct tegen de muur zagen

Door de elasticiteit van de bimetaalzaagbladen is het mogelijk om leidingen vlak aansluitend met een muur af te zagen. Hiervoor moet een voldoende lang zaagblad worden gebruikt, dat langer is dan de diameter van de leiding. Het zaagblad vlak aansluitend tegen de muur aanleggen zodat het knikpunt buiten het te zagen werkstuk ligt.

Invallend zagen

De zaag is geschikt om invallend te zagen in hout en kunststof. Bij uitvoering van invalzaagsneden alleen korte zaagbladen (<150 mm) gebruiken!

■ De zaag op het werkstuk met de onderkant van de voetplaat zo opzetten dat het zaagblad het werkstuk niet aanraakt.

■ De zaag inschakelen.

■ De voetplaat stevig tegen het werkstuk drukken en de zaag naar voren zwenken. Het zaagblad langzaam in het werkstuk laten invallen.

■ Als de voetplaat geheel op het werkstuk ligt, dan verder zagen langs de gewenste snijlijn.

i LET OP

Geen invalzaagsneden in metaal uitvoeren.

Overige opmerkingen

- Het gebruik van „scherpe” inzetgereedschappen verhoogt het werkvermogen en de levensduur van het elektrische gereedschap.

- Elektrisch gereedschap na de werkzaamheden reinigen en in de transportkoffer op een droge plaats bewaren.

Onderhoud en verzorging

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Reiniging

WAARSCHUWING!

Bij het bewerken van metalen kan zich bij intensief gebruik geleidend stof in het machinehuis ophopen.

■ Reinig het elektrisch gereedschap en de ventilatiespleten regelmatig. De frequentie van de reiniging is afhankelijk van het bewerkte materiaal en van de duur van het gebruik. ■ Blaas de binnenzijde van het machinehuis met de motor regelmatig met droge perslucht door.

Machinekop

i LET OP!

Draai de schroeven op de machinekop tijdens de garantietijd niet los. Anders vervallen de garantieverplichtingen van de fabrikant.

Reparaties

Laat reparaties uitsluitend uitvoeren in de werkplaats van een door de fabrikant erkende klantenservice.

Vervangingsonderdelen en toebehoren

i LET OP!

Gebruik uitsluitend originele vervangingsonderdelen van de fabrikant. Bij het gebruik van onderdelen van een andere fabrikant vervallen de garantie-verplichtingen van de fabrikant.

Zie voor meer toebehoren, in het bijzonder inzetgereedschappen, de catalogi van de fabrikant.

Explosietekeningen en onderdelenlijsten vindt u op onze website:

www.flex-tools.com

Afvoeren van verpakking en machine

WAARSCHUWING!

Maak een versleten machine onbruikbaar door het netsnoer te verwijderen.

Alleen voor EU-landen.

Gooi elektrische gereedschappen niet bij het huisvuil.

Volgens de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaal recht moeten versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt.

Terugwinning van grondstoffen in plaats van afvalverwijdering.

Gereedschap, toebehoren en verpakking dienen op een voor het milieu verantwoorde manier te worden hergebruikt. De kunststofdelen zijn gemarkeerd om deze per soort te kunnen recyclen.

LET OP!

Vraag uw vakhandel naar de mogelijkheden om uw oude gereedschap af geven.

CE-conformiteit

Wij verklaren als alleen verantwoordelijke dat het onder "Technische gegevens" beschreven product voldoet aan de volgende normen en normatieve documenten:

EN 60745 volgens de bepalingen van de richtlijnen 2014/30/EU, 2006/42/EG, 2011/65/EU.

Verantwoordelijk voor technische documentatie:

Uitsluiting van aansprakelijkheid

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het niet-mogelijke gebruik van het product zijn veroorzaakt. De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade die door ondeskundig gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.

Indhold
