RS 11-28 - Service après-vente Flex - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie sabre
Marque	Flex
Modèle	RS 11-28
Tension	230 V / 50 Hz
Puissance absorbée	1100 W
Vitesse à vide	0–2700 min⁻¹
Course	28 mm
Poids (selon EPTA 01/2003)	3,6 kg
Classe de protection	II (double isolation)
Épaisseur max. sciée – Métal	20 mm
Épaisseur max. sciée – Bois	230 mm
Longueur du cordon	4,0 m
Éclairage	LED intégrée
Fonctions principales	Sciage du métal, bois, plastique, carreaux, céramique ; coupes droites, incurvées, plongeantes (bois/plastique) ; découpe de tubes
Réglage de la vitesse	Variateur progressif par gâchette
Support de sciage	Réglable en profondeur
Niveau de pression acoustique	91 dB(A)
Niveau de puissance acoustique	102 dB(A)
Vibrations (sciage panneau agglo)	14 m/s² (incertitude K=1,5 m/s²)
Vibrations (sciage poutre bois)	20 m/s² (incertitude K=1,5 m/s²)
Entretien	Nettoyage régulier des ouïes ; soufflage air comprimé ; ne pas desserrer les vis du réducteur sous garantie
Sécurité	Lecture notice obligatoire ; port d’EPI (lunettes, casque antibruit) ; couper l’alimentation avant toute intervention
Pièces détachées	Utiliser exclusivement des pièces d’origine Flex ; vues éclatées sur www.flex-tools.com
Usage conforme	Professionnel (industrie et artisanat)

FOIRE AUX QUESTIONS - RS 11-28 Flex

Comment changer la lame de la scie sabre Flex RS 11-28 ?

Débranchez l’appareil. Tournez le verrouillage de la fixation d’outil dans le sens antihoraire pour éjecter l’ancienne lame. Insérez la nouvelle lame jusqu’en butée, puis relâchez le verrouillage. Vérifiez la tenue en tirant sur la lame.

Comment régler le support de sciage ?

Débranchez l’appareil. Appuyez sur le verrouillage du support de sciage, puis faites glisser le support à la profondeur souhaitée. Relâchez le verrouillage.

Quels matériaux peut-on couper avec cette scie ?

La scie sabre Flex RS 11-28 est conçue pour scier le métal (jusqu’à 20 mm), le bois (jusqu’à 230 mm), le plastique, les carreaux et la céramique. Elle permet les coupes droites, incurvées et plongeantes (bois/plastique).

Comment réaliser une coupe plongeante ?

Utilisez une lame courte (<150 mm). Posez la scie avec le bord inférieur du support sur la pièce, la lame ne touchant pas encore. Basculez la scie en avant pour plonger la lame lentement. Une fois le support en appui, continuez le sciage. Ne pas effectuer de coupe plongeante dans le métal.

Quelle est la puissance et la vitesse de la scie ?

La puissance absorbée est de 1100 W. La vitesse à vide est réglable de 0 à 2700 courses par minute via la gâchette progressive.

Quel est le poids de la scie Flex RS 11-28 ?

Le poids est de 3,6 kg selon la procédure EPTA 01/2003.

Quels sont les niveaux de bruit et de vibrations ?

Le niveau de pression acoustique est de 91 dB(A) et le niveau de puissance acoustique de 102 dB(A). Les vibrations (valeur d’émission) atteignent 14 m/s² pour le sciage de panneau aggloméré et 20 m/s² pour le sciage de poutre bois.

Quelles consignes de sécurité sont essentielles ?

Lisez toujours la notice. Portez des lunettes et un casque antibruit. Tenez l’appareil par les poignées isolantes. Ne freinez pas la lame latéralement. Débranchez avant tout changement d’accessoire ou nettoyage.

Comment entretenir la scie sabre ?

Nettoyez régulièrement les ouïes de ventilation avec de l’air comprimé sec. Ne desserrez pas les vis du réducteur pendant la période de garantie. Confiez les réparations à un atelier SAV agréé Flex.

Où trouver des lames compatibles et des pièces de rechange ?

Utilisez exclusivement des lames et pièces d’origine Flex. Les vues éclatées et les listes de pièces sont disponibles sur www.flex-tools.com.

MODE D'EMPLOI RS 11-28 Flex

Symboles utilisés 19

Symboles apposés sur l'appareil ..... 19

Données techniques 19

Aperçu 20

Pour votre sécurité 21

Bruits et vibrations 22

Mode d'emploi ..... 23

Entretien et nettoyage 25

Consignes pour la mise au rebut ..... 26

Conformité C.€....26

Exclusion de responsabilité ..... 26

Symboles utilisés

AVERTISSEMENT!

Ce symbole prévient d'un danger imminent. Le non-respect des consignes mentionnées entraîne un danger de mort ou un risque de blessures très graves.

PRUDENCE!

Ce symbole désigne une situation potentiellement dangereuse. Si vous ne respectez pas cette consigne, vous risquez de vous blesser ou de causer des dégâts matériels.

AVIS!

Ce symbole vous donne des conseils d'utilisation et des informations importantes.

Symboles apposés sur l'appareil

Veuillez lire la notice d'utilisation avant la mise en service !

Portez des lunettes de protection !

Portez un casque anti-bruit !

Consignes pour la mise au rebut de l'ancien appareil (voir page 26) !

Données techniques

Scie sabre RS 11-28
Tension du secteur V /	Hz 230/50
Puissance absorbée W	1100
Vitesse cycle à vide	min ^-1	0–2700
Course mm 28
Épaisseur de matière maxi– Métal– Bois	mm mm	20 230
Poids selon "EPTA-procedure 01/2003"	kg	3,6
Classe de protection		II

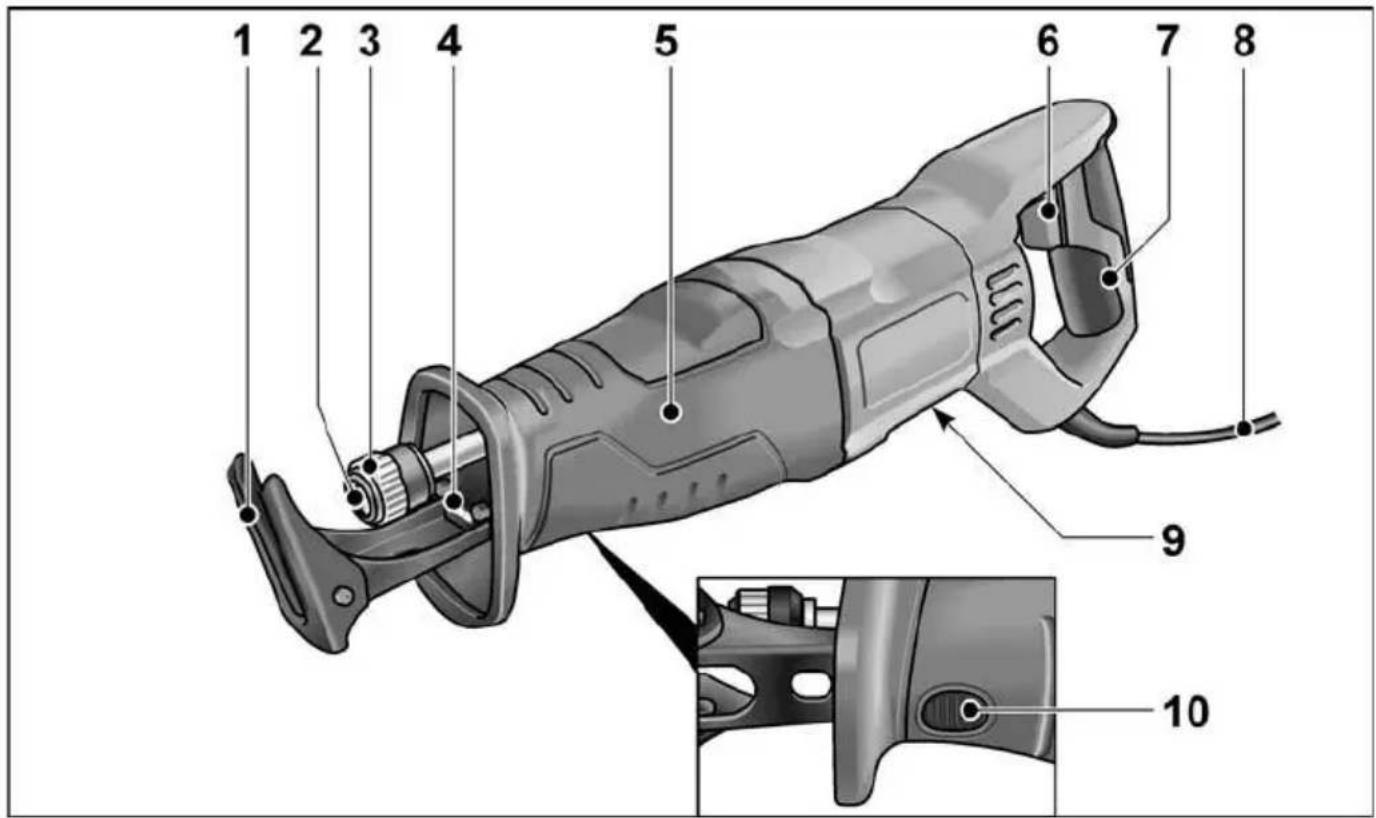

Aperçu

1 Support de sciage
2 Fixation de l'outil
3 Verrouillage fixation d'outil
4 Éclairage LED

Pour éclairer la zone de travail.

5 Poignée avant
6 Interrupteur marche/arrêt

Pour allumer et éteindre ainsi que pour accélérer jusqu'à la vitesse maximale.

7 Poignée arrière
8 Cordon d'alimentation électrique de 4,0 m, terminé par une prise de courant
9 Plaque signalétique *
10 Verrouillage support de sciage

* non visible

Pour votre sécurité

AVERTISSEMENT!

Veuillez lire toutes les consignes de sécurité et instructions. Si les consignes de sécurité et les instructions ne sont pas correctement respectées, cela risque de provoquer choc électrique, incendie et/ou blessures graves. Veuillez conserver toutes les consignes de sécurité et instructions en lieu sûr afin de pouvoir les consulter de nouveau ultérieurement.

Avant d'utiliser cet appareil électrique, veuillez lire les instructions suivantes et agir en conséquence :

– la présente notice d'utilisation,
- les consignes générales de sécurité régissant l'utilisation des outils électroportatifs et figurant dans le fascicule ci-joint (référence : 315.915),
- les règles et prescriptions préventives des accidents applicables sur le lieu de mise en œuvre.

Cet appareil électrique a été construit en l'état de la technique et des règles techniques de sécurité reconnues.

Toutefois, de son emploi peut émaner un danger de mort et un risque de blessures graves pour l'utilisateur ou les tiers, ou un risque d'endommager la machine elle-même ou d'autres objets de valeur. Cet outil électroportatif ne doit être utilisé

– qu'à des fins conformes à l'usage prévu,
- dans un parfait état technique et de sécurité.

Éliminez immédiatement tout dérangement susceptible de compromettre la sécurité.

Utilisation conforme

La scie sabre est destinée

• aux utilisations professionnelles dans l'industrie et l'artisanat,
  – au sciage du métal, de la matière plastique et du bois,
• au sciage de carreaux et de céramique,
• aux coupes droites et incurvées,
• à la découpe de tubes,
• à être utilisé avec l'outillage adapté à l'appareil et recommandé par le fabricant de ce dernier.

Consignes de sécurité pour l'utilisation des scies sabres

■ Tenez l'appareil par ses poignées isolantes lorsque vous effectuez des opérations au cours desquelles l'outil installé risque de toucher des câbles électriques invisibles ou le cordon d'alimentation de l'appareil. Le contact avec une ligne électrique peut mettre les pièces métalliques sous tension et provoquer un choc électrique.
■ Éloignez les mains de la zone de sciage. Ne saisissez jamais la pièce par dessous. Risque de blessure en cas de contact avec la lame.
N'approchez l'outil électroportatif de la pièce qu'après l'avoir mis en marche. Il existe sinon un risque de choc de retour si l'outil se coince dans la pièce.
■ Veillez à ce que le support de sciage repose toujours sur la pièce durant le sciage. La lame risque de se coincer et provoquer la perte du contrôle de l'outil électroportatif.
- À la fin du travail, mettez l'outil électroportatif hors tension et retirez la lame de la coupe seulement après l'arrêt total de l'outil. Vous éviterez ainsi tout choc en retour et pourrez ranger l'outil électroportatif en toute sécurité.
■ Utilisez uniquement des lames non endommagées, en parfait état. Des lames tordues ou émoussées risquent de casser ou de provoquer un choc en retour.
■ Ne freinez pas la lame après la mise hors tension en la pressant latéralement. La lame risque d'être endommagée, de casser ou de provoquer un choc en retour.
■ Bloquez fermement le matériau. Ne soutenez pas la pièce avec la main ou le pied. Ne touchez aucun objet ni le sol avec la scie en mouvement. Risque de choc en retour.
N'utilisez pas l'outil électrique si son câble d'alimentation est endommagé. Ne touchez pas le câble abîmé et débranchez la prise de courant si le câble a été endommagé pendant les travaux. Les câbles d'alimentation endommagés accroissent le risque d'électrocution.

Utilisez des détecteurs appropriés pour localiser les câbles et conduites d'alimentation encastrés, ou faites appel à la compagnie de distribution locale. Une entrée en contact avec des câbles électriques peut provoquer un incendie et un choc électrique. L'endommagement d'une conduite de gaz peut provoquer une explosion. La pénétration de l'outil dans une conduite d'eau engendre des dégâts matériels ou risque de vous faire électrocuter.
■ Pendant le travail, tenez l'outil électrique avec les deux mains et veillez à bien vous tenir en équilibre. Le guidage de l'outil électrique est plus sûr si vous le tenez des deux mains.
■ Maintenez votre poste de travail propre. Les mélanges de matières sont particulièrement dangereux. La poussière de métal léger peut brûler ou exploser.
■ Attendez l'arrêt complet de l'outil électroportatif avant de le reposer. L'outil mis en place risque de se coincer et de provoquer la perte du contrôle de l'outil électroportatif.
■ Immobilisez la pièce. Une pièce retenue au moyen d'un dispositif de serrage est maintenue de façon plus sûre qu'avec votre main.

Consignes spéciales de sécurité

■ La tension du secteur et celle indiquée sur la plaque signalétique doivent concorder.

■ Ne travaillez sur aucun matériau suscep-tible de dégager des substances dange-reuses pour la santé (amiante par exemple).

- Utiliser uniquement des étiquettes autocollantes pour identifier l'outil électrique. Ne jamais percer de trous dans le corps de l'appareil.

Bruits et vibrations

Les niveaux de bruit et de vibration ont été déterminés conformément à la norme EN 60745.

Le niveau de bruit pondéré A s'élève typiquement à :

• Niveau de pression acoustique : 91 dB(A) ;
• Niveau de puissance acoustique : 102 dB(A) ;
• Incertitude K : 3 dB.

Valeur totale des vibrations :

• Valeur d'émission a_h pour le sciage de panneau en bois aggloméré : 14 m/s ^2
• Valeur d'émission a_h pour le sciage de poutre en bois : 20 m/s ^2
  – Incertitude K : 1,5 m/s ^2

ATTENTION!

Les valeurs de mesure indiquées s'appliquent aux appareils neufs. Pendant la mise en œuvre quotidienne, les valeurs de bruit et de vibrations varient.

i AVIS!

Le niveau de vibrations indiqué dans ces instructions a été mesuré selon un procédé standardisé dans la norme EN 60745, et peut servir à comparer les outils électroportatifs entre eux. Ce procédé convient également pour estimer provisoirement la contrainte en vibrations.

Le niveau de vibrations indiqué se réfère aux principales applications de l'outil électrique. Le niveau de vibrations représente les principales formes d'utilisation de l'outil électrique. Si toutefois ce dernier est utilisé à d'autres fins, avec des outils montés différents ou s'il ne subit qu'une maintenance insuffisante, le niveau de vibrations pourra dévier de ce qui est indiqué. Cela peut accroître nettement la contrainte en vibrations sur l'ensemble de la période de travail.

Pour une estimation précise de la contrainte en vibrations, il convient aussi de tenir compte des temps au cours desquels l'appareil est éteint ou est allumé sans que l'utilisateur ne s'en serve. Cela peut réduire nettement la contrainte en vibrations sur l'ensemble de la période de travail.

Pour protéger l'utilisateur des effets des vibrations, définissez des mesures de sécurité supplémentaires telles que l'entretien de l'outil électrique et des outils montés, le maintien des mains au chaud, l'organisation des séquences de travail.

PRUDENCE!

Veuillez porter un casque antibruit lorsque la pression acoustique dépasse 85 dB(A).

Mode d'emploi

Avant la mise en service

Déballez l'appareil électrique et les accessoires, vérifiez que la livraison est au complet et l'absence de dégâts survenus en cours de transport.

Mise en place/remplacement des lames

AVERTISSEMENT!

Avant d'effectuer tous travaux sur l'outil électrique, débranchez sa fiche mâle de la prise de courant.

Retirer la lame de scie utilisée

PRUDENCE!

• Les outils mis en œuvre peuvent devenir très chauds. Porter des gants de protection !
• Aucune personne, aucun animal ou aucune surface sensible ne doit se trouver dans la trajectoire d'éjection.

■ Desserrer le verrouillage de la fixation d'outil en tournant dans le sens anti-horaire et le maintenir (1.).
La lame de scie utilisée est éjectée élastiquement (2.).

AVIS!

Si la lame de scie utilisée n'est pas éjectée, retirer la lame de la fixation d'outil vers l'avant.

Insérer une nouvelle lame de scie Sélectionner la lame en fonction de la matière à traiter. Les lames utilisables sont répertoriées dans les catalogues du fabricant.

PRUDENCE!

Risque de blessures par les dents de la lame. Porter des gants de protection !

■ Ouvrir le porte-outil en le tournant dans le sens inverse des aiguilles d'une montre (1.), il s'enclenchera en position finale.
■ Insérer la lame dans la fixation d'outil et la pousser jusqu'en butée (2.).
■ Relâcher le verrouillage de la fixation d'outil, le verrouillage est fermé élastiquement.
■ Pour vérifier si la fixation est totale, imprimer plusieurs tractions à la lame de scie.

AVIS!

Si le verrouillage de la fixation d'outil ne ferme pas correctement, fermer le verrouillage de la fixation d'outil en tournant dans le sens horaire.

Réglage du support de sciage

AVERTISSEMENT!

Avant d'effectuer tous travaux sur l'outil électrique, débranchez sa fiche mâle de la prise de courant.

Le support de sciage doit toujours reposer sur le matériau au cours du sciage de façon à éviter toute vibration excessive.

Le réglage du support de sciage permet, par exemple, de limiter la profondeur de coupe de la lame.

■ Appuyer sur le verrouillage du support de sciage (1.).

■ Régler le support de sciage à la profondeur nécessaire (2.).
■ Relâcher le verrouillage du support de sciage.

Mise en marche/Arrêt de l'outil électroportatif

La gâchette de l'outil électroportatif permet d'augmenter lentement la vitesse jusqu'à la valeur maximale.

■ Appuyer sur la gâchette et la maintenir. L'outil électroportatif démarre.

Lorsque l'outil électroportatif est sous tension, la LED éclaire la zone de travail.

Arrêt de l'appareil :

■ Relâcher la gâchette.

Consignes de travail

AVERTISSEMENT!

Toujours tenir fermement l'outil électroportatif avec les deux mains !

■ Dans la mesure du possible, bloquer la pièce à couper dans un étau.
La scie dispose d'un support de sciage. Celui-ci sert à réduire les vibrations. Il permet par ailleurs de réaliser des coupes à angle droit.
■ Après avoir arrêter l'appareil, sa lame continue de tourner un court instant.
■ Ne jamais saisir la lame directement après utilisation, car elle peut être très chaude.

Sciage du métal

Utiliser un lubrifiant le long de la ligne de coupe pour scier le métal. On empêche ainsi tout échauffement excessif du matériau.

Sciage du bois

Positionner la scie perpendiculairement à la pièce. Faire passer la scie à travers le bois en exerçant une pression modérée et en plaquant le support de sciage contre la pièce.

Sciage directement au mur

En raison de l'élasticité des lames bimétalliques, il est possible de couper des tubes au ras d'un mur. Pour cela, utiliser une lame suffisamment longue qui dépasse le diamètre du tube. Placer la lame au ras du mur de sorte que le point d'inflexion se situe en dehors de la pièce à scier.

Coupes plongeantes

La scie convient aux coupes plongeantes dans le bois et la matière plastique. Utiliser uniquement des lames courtes (<150 mm) pour exécuter des coupes plongeantes !

■ Poser la scie sur la pièce avec le bord inférieur du support de sciage de sorte que la lame ne touche pas la pièce.

■ Plaquer le support de sciage sur la pièce et basculer la scie en avant. Plonger la lame lentement dans la pièce.

■ Lorsque le support de sciage repose parfaitement sur la pièce, continuer de scier en suivant la ligne de coupe souhaitée.

i AVIS!

N'effectuer aucune coupe plongeante dans le métal.

Consignes diverses

- L'utilisation d'outils « aiguisés » améliore le rendement et la durée de vie de l'appareil électroportatif.

- Après le travail, nettoyer l'outil électrique et le ranger dans la mallette de transport à l'abri de l'humidité.

Entretien et nettoyage

AVERTISSEMENT!

Avant d'effectuer tous travaux sur l'outil électrique, débranchez sa fiche mâle de la prise de courant.

Nettoyage

AVERTISSEMENT!

Lors du travail des métaux dans des conditions d'emploi intensives, de la poussière électroconductrice peut se déposer à l'intérieur du boîtier de l'appareil.

- Nettoyer régulièrement l'outil électroportatif et les ouïes de ventilation. La fréquence des nettoyages dépend du matériau traité et de la durée d'utilisation. - Souffler régulièrement l'intérieur du boîtier et le moteur à l'air comprimé sec.

Réducteur

i AVIS!

Les vis situées sur la boîte d'engrenages ne doivent pas être desserrées pendant la durée de la garantie. Si cette consigne n'est pas respectée, le fabricant déclinera toute obligation au titre de la garantie.

Réparations

Confier les réparations exclusivement à un atelier SAV agréé par le fabricant.

Pièces de rechange et accessoires

i AVIS!

Utiliser uniquement des pièces d'origine du fabricant pour le remplacement. En cas d'utilisation de pièces d'autres marques, le fabricant déclinera toute obligation au titre de la garantie.

D'autres accessoires, en particulier les outils à mettre en œuvre, sont présentés dans les catalogues du fabricant.

Vous trouverez des vues éclatées et les listes des pièces de rechange sur notre site : www.flex-tools.com

Consignes pour la mise au rebut

AVERTISSEMENT!

Lorsque les appareils ont fini de servir, enlever leur cordon d'alimentation électrique pour les rendre inutilisables.

Uniquement pays de l'UE.

Ne mettez pas les outils électriques à la poubelle des déchets domestiques !

Conformément à la directive européenne 2012/19/UE visant les appareils électriques et électroniques usagés et à sa transposition en droit national, les outils électriques ne servant plus devront être collectés séparément et envoyés dans un circuit de revalorisation respectueux de l'environnement.

Mieux vaut récupérer les matières premières que les jeter à la poubelle.

L'appareil, les accessoires et l'emballage doivent être envoyés dans un circuit de revalorisation respectueux de l'environnement. Les pièces en matière plastique sont identifiées afin de permettre leur recyclage sélectif.

i AVIS!

Veuillez vous informer auprès de votre revendeur spécialisé pour connaître les possibilités de mise au rebut !

Conformité C€

Nous déclarons sous notre responsabilité exclusive que le produit décrit à la rubrique « Données techniques » est conforme aux normes ou aux documents normatifs suivants :

EN 60745 conformément aux dispositions énoncées dans les directives 2014/30/UE, 2006/42/CE, 2011/65/UE.

Responsables de la documentation technique :

Exclusion de responsabilité

Le fabricant et son représentant ne pourront être tenus responsables des dommages et du bénéfice perdu en raison d'une interruption de l'exploitation, provoqués par le produit ou par l'impossibilité de l'utiliser. Le fabricant et son représentant ne pourront être tenus responsables des dommages provoqués par une utilisation inappropriée du produit ou par son utilisation en association avec des produits d'autres fabricants.

Indice
