RS 11-28 - Ettersalgsservice Flex - Gratis bruksanvisning og manual

Produkttype	Stikksag
Merke	Flex
Modell	RS 11-28
Spenning	230 V / 50 Hz
Inntatt effekt	1100 W
Tomgangshastighet	0–2700 min⁻¹
Slaglengde	28 mm
Vekt (iht. EPTA 01/2003)	3,6 kg
Beskyttelsesklasse	II (dobbelt isolert)
Maks. skjæretykkelse – Metall	20 mm
Maks. skjæretykkelse – Tre	230 mm
Ledningslengde	4,0 m
Belysning	Innebygget LED
Hovedfunksjoner	Saging av metall, tre, plast, fliser, keramikk; rette, kurvede, stikksnitt (tre/plast); rørkutting
Hastighetsjustering	Trinnløs justering via utløser
Sagestøtte	Justerbar i dybden
Lyttrykknivå	91 dB(A)
Lydeffektnivå	102 dB(A)
Vibrasjoner (saging av sponplate)	14 m/s² (usikkerhet K=1,5 m/s²)
Vibrasjoner (saging av trebjelke)	20 m/s² (usikkerhet K=1,5 m/s²)
Vedlikehold	Regelmessig rengjøring av ventilasjonsåpninger; blåsing med trykkluft; ikke løsne girkasseskruer under garanti
Sikkerhet	Les bruksanvisningen; bruk personlig verneutstyr (vernebriller, hørselvern); koble fra strømmen før inngrep
Reservedeler	Bruk kun originale Flex-deler; eksploderte tegninger på www.flex-tools.com
Forskriftsmessig bruk	Profesjonell (industri og håndverk)

Ofte stilte spørsmål - RS 11-28 Flex

Hvordan skifter jeg sagbladet på stikksagen Flex RS 11-28?

Koble fra strømmen. Drei låsen på verktøyfestet mot klokken for å kaste ut det gamle bladet. Sett inn det nye bladet til det stopper, og slipp låsen. Kontroller at bladet sitter fast ved å dra i det.

Hvordan justerer jeg sagestøtten?

Koble fra strømmen. Trykk på låsen til sagestøtten, og skyv støtten til ønsket dybde. Slipp låsen.

Hvilke materialer kan man skjære med denne sagen?

Stikksagen Flex RS 11-28 er designet for saging av metall (opptil 20 mm), tre (opptil 230 mm), plast, fliser og keramikk. Den tillater rette, kurvede og stikksnitt (tre/plast).

Hvordan utfører man et stikksnitt?

Bruk et kort blad (<150 mm). Plasser sagen med nedre kant av støtten på arbeidsstykket, uten at bladet berører. Vipp sagen fremover for å senke bladet sakte. Når støtten ligger an, fortsett sagingen. Ikke utfør stikksnitt i metall.

Hva er effekten og hastigheten på sagen?

Inntatt effekt er 1100 W. Tomgangshastigheten er justerbar fra 0 til 2700 slag per minutt via den progressive utløseren.

Hva er vekten på stikksagen Flex RS 11-28?

Vekten er 3,6 kg i henhold til EPTA 01/2003.

Hva er støy- og vibrasjonsnivåene?

Lyttrykknivået er 91 dB(A) og lydeffektnivået er 102 dB(A). Vibrasjonene (emisjonsverdi) når 14 m/s² ved saging av sponplate og 20 m/s² ved saging av trebjelke.

Hvilke sikkerhetsinstruksjoner er viktige?

Les alltid bruksanvisningen. Bruk vernebriller og hørselvern. Hold apparatet i de isolerte håndtakene. Ikke brems bladet sideveis. Koble fra før bytte av tilbehør eller rengjøring.

Hvordan vedlikeholder jeg stikksagen?

Rengjør regelmessig ventilasjonsåpningene med tørr trykkluft. Ikke løsne girkasseskruene i garantiperioden. Overlat reparasjoner til et autorisert Flex-serviceverksted.

Hvor finner jeg kompatible blad og reservedeler?

Bruk kun originale Flex-blad og -deler. Eksploderte tegninger og dellister finnes på www.flex-tools.com.

BRUKSANVISNING RS 11-28 Flex

7 Bagerste håndgreb
8 Netkabel 4,0 m med netstik
9 Typeskilt *
10 Lås til savestøtte

* ikke synligt

For din egen sikkerheds skyld

ADVARSEL!

Savestøtten bør altid ligge an mod materialet ved savning for at undgå kraftige vibrationer.

■ Tryk på låsen til savestøtten (1.).

• Indstil savestøtten til den ønskede dybde (2.).
  ■ Slip låsen til savestøtten.

Reservedele og tilbehør

BEMAERK!

Gør udtjente apparater ubrugelige ved at fjerne netkablet.

Kun for EU-lande.

For din egen sikkerhet .... 68

Støy og vibrasjon 69

Bruksanvisning 70

Vedlikehold og pleie 72

Henvisninger om skroting ..... 72

(€-samsvar 73

Utelukkelse av ansvar 73

Anvendte symboler

ADVARSEL!

Gjør oppmerksom på en umiddelbar truende fare. Det kan oppstå livsfare eller fare for alvorlige skader dersom dette ikke blir fulgt.

FORSIKTIG!

Gjør oppmerksom på en situasjon som kan være farlig. Det kan oppstå skader på personer eller ting dersom dette ikke blir fulgt.

MERKNAD!

Betegner tips om bruken og viktig informasjon.

Symbolene på apparatet

Betjeningsveiledningen må leses før ibruktaking!

∅yevern må brukes!

Bruk hørselsvern!

Henvisning om skroting av gammelt apparat (se side 72)!

Tekniske data

Bajonettsag RS 11-28
Nettspenning V/Hz 230/50
Effektopptak W 1100
Slagfrekvens ubelastet	min ^-1	0–2700
Slag mm 28
Maks. emnetykkelse – Metall – Tre	mm mm	20 230
Vekt i henhold til „EPTA-prosedyre 01/2003“	kg 3,6
Beskyttelsesklasse II

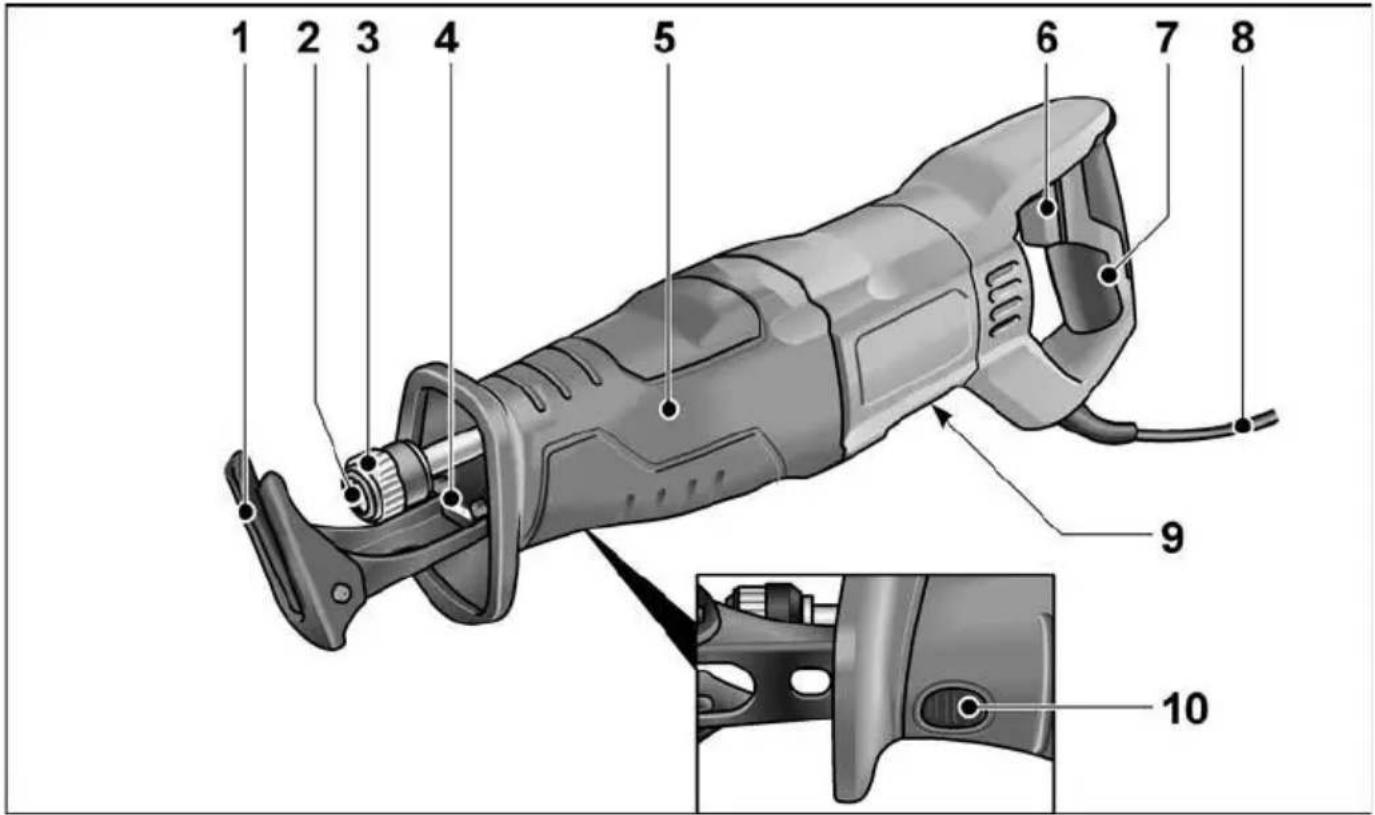

Oversikt

For å lyse opp arbeidsområdet.

5 Håndtak foran
6 Av/på-bryter

For inn- og utkobling og oppkjøring til maksimal slagfrekvens.

For din egen sikkerhet

ADVARSEL!

Les igjennom alle sikkerhetsanvisninger og andre anvisninger. Manglende overholdelse av sikkerhetsanvisningene eller andre anvisninger kan føre til elektrisk støt, brann og/eller alvorlige skader. Oppbevar alle sikkerhetsanvisninger og andre anvisninger for senere bruk.

Må leses igjennom og tas hensyn til før bruk av elektroverktøyet:

– den foreliggende betjeningsveiledningen,
- de "generelle sikkerhetsanvisningene" i omgang med elektroverktøy i den vedlagte brosjyre (skrift nr.: 315.915),
- de regler og forskrifter som gjelder på arbeidsstedet for uhellsforebyggende tiltak.

Dette elektroverktøyet er bygget etter teknikkens stand og anerkjente sikkerhets- tekniske regler. Det kan likevel oppstå skade for liv og helse for brukeren eller tredjepersoner eller skade på produktet eller andre ting under bruken av produktet. Elektroverktøyet må kun brukes

– til de arbeider det er beregnet for
- i sikkerhetsteknisk lytefri tilstand.

Feil som har innflytelse på sikkerheten, må straks utbedres.

Forskriftsmessig bruk

Den bajonettsagen er beregnet

– for kommersiell bruk innenfor industri og håndverk
– for saging i metall, plast og tre
- for saging i fliser og keramikk
- for rette og buede snitt
- for kutting av rør
– for bruk med egnet verktøy som er anbefalt av produsenten av maskinen

Sikkerhetsanvisninger for bajonettsager

• Hold maskinen kun i de isolerte håndtakene når du utfører arbeid hvor innsatsverktøyet kan treffe på skjulte strømledninger eller egen kabel. Kontakt med spenningsførende ledninger kan også sette maskindeler av metall under spenning og føre til elektrisk støt.

■ Hold hendene unna sageområdet. Ikke grip under arbeidsemnet. Ved kontakt med sagbladet er det fare for personskader.

Før bare elektroverktøyet mot emnet når verktøyet er slått på. Ellers er det fare for tilbakeslag hvis innsatsverktøyet kiler seg fast i emnet.

■ Pass på at sageunderlaget alltid ligger mot emnet under sagingen. Sagbladet kan hekte seg fast slik at man mister kontrollen over elektroverktøyet.

Slå av elektroverktøyet når arbeidet er avsluttet, og ikke trekk sagbladet ut av snittet før det har stoppet helt. På den måten unngår du tilbakeslag og kan legge elektroverktøyet trygt fra deg.

■ Bruk bare uskadde, feilfrie sagblad. Bøyde eller sløve sagblad kan brekke eller forårsake tilbakeslag.

■ Spenn materialet godt fast. Ikke støtt arbeidsemnet med hånden eller foten. Ikke berør noen gjenstander eller bakken med sagen när den er i gang. Fare for tilbakeslag!

Ikke bruk elektroverktøy som har skadet kabel. Ikke ta i den skadete kabelen og trekk ut støpselet dersom kabelen blir skadet under arbeidet. Skadete kabler forhøyer risikoen for elektrisk støt.

• Hold elektroverktøyet fast med begge hendene under arbeidet, og sørg for at du står sikkert. Elektroverktøyet bør føres sikkert med begge hender.
  ■ Hold arbeidsplassen ren. Materialblandinger er særlig farlige. Lettmetallstøv kan brenne eller eksplodere.
  ■ Vent til elektroverktøyet har stoppet før du legger det fra deg. Innsatsverktøyet kan hekte seg fast og føre til at man mister kontrollen over elektroverktøyet.
  ■ Spenn fast arbeidsemnet. Et arbeidsemne som er festet med en spenninnretning, er sikrere enn om du holder det med hånden.

Spesielle sikkerhetsanvisninger

■ Nettspenningen må stemme overens med spenningsangivelsen på typeskiltet.
Det må ikke bearbeides materialer hvor helsefarlige stoffer frigjøres (f.eks. asbest).
For merking av elektroverktøyet skal det kun brukes klebeetiketter som limes på. Det må ikke bores hull i kassen.

Støy og vibrasjon

Støy- og vibrasjonsverdiene er målt i henhold til EN 60745.

Det A-vurderte støynivået på apparatet utgjør typisk:

– Lydtrykknivå: 91 dB(A)
– Lydeffektnivå: 102 dB(A)
- Usikkerhet K: 3 dB.
Samlet vibrasjonsverdi:
- Emisjonsverdi a h ved saging av sponplate: 14 m/s 2
- Emisjonsverdi a _h ved saging av trebjelker: 20 m/s ^2
– Usikkerhet K: 1,5 m/s ^2

OBS!

De angitte måleverdiene gjelder for nye maskiner. Under den daglige bruken forandres støy- og vibrasjonsverdiene.

i MERKNAD!

Det vibrasjonsnivået som er angitt i disse anvisningene, er målt i henhold til et målemetode som er normert etter EN 60745 og kan brukes for sammenligning av elektroverktøy. Det egner seg også for en foreløpig vurdering av vibrasjonsbelastningen.

Det angitte vibrasjonsnivået gjelder for de viktigste anvendelsene til elektroverktøyet. Dersom elektroverktøyet blir brukt til andre formål med avvikende innsatsverktøy, eller det ikke foretas tilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette kan føre til en tydelig forhøying av vibrasjonsbelastningen for hele arbeidstiden.

For en nøyaktig vurdering av vibrasjonsbelastningen bør man også ta hensyn til tidene hvor apparatet er slått av eller er i gang, men ikke blir brukt. Dette kan redusere vibrasjonsbelastningen merkbart gjennom hele arbeidstiden.

Det bør fastlegges ekstra sikkerhetstiltak for å beskytte brukeren mot vibrasjoner, f.eks. vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, god organisering av arbeidet.

FORSIKTIG!

Ved lydtrykk på over 85 dB(A) må det brukes hørselsvern.

Bruksanvisning

Før ibruktaking

Pakk ut elektroverktøyet og tilbehøret, og kontroller at leveransen er fullstendig og at det ikke er oppstått transportskader.

Sette på/skifte sagblad

ADVARSEL!

Før alle arbeider på elektroverktøy må støpselet trekkes ut.

Ta ut et brukt sagblad

FORSIKTIG!

• Innsatsverktøy som brukes kan bli varme. Bruk vernehansker!
• Det må ikke finnes noen personer, dyr eller ømfintlige overflater i utkastretningen.

Lås opp verktøyholderen ved å dreie mot urviseren og holde fast (1.). Det brukte sagbladet skyves ut av fjærkraften (2.).

MERKNAD!

Hvis det brukte sagbladet ikke skyves ut, trekker du det forover og ut fra verktøyholderen.

Sette inn et nytt sagblad

Velg sagblad ut fra materialet som skal behandles. Aktuelle sagblad finnes i katalogene fra produsenten.

FORSIKTIG!

Fare for personskader på grunn av sagtennene. Bruk vernehansker!

Det må ikke finnes rester fra saging på verktøyholderen. Fjern urenheter med trykkluft eller børste.

• Åpne verktøyholderen ved å dreie mot urviseren (1.). Verktøyholderen låses i endestillingen.
  ■ Sett et sagblad inn i verktøyholderen, og skyv det inn til anslag (2.).
  ■ Slipp låsen til verktøyholderen. Låsen lukkes av fjærkraften.
  ■ Kontroller at det er helt festet ved å trekke i sagbladet gjentatte ganger.

MERKNAD!

Hvis låsen til verktøyholderen ikke lukkes ordentlig, låser du låsen til verktøyholderen ved å dreie med urviseren.

Før alle arbeider på elektroverktøy må støpselet trekkes ut.

Sageunderlaget må alltid ligge an mot materialet under sagingen for å unngå for kraftige vibrasjoner.

Ved innstilling av sageunderlaget kan for eksempel kuttedybden for sagbladet begrenses.

■ Trykk på låsen til sageunderlaget (1.).

Slå på og av elektroverktøy

Bryteren til elektroverktøyet muliggjør en langsom økning av slagfrekvensen til maksimalverdi.
■ Trykk på bryteren og hold den inne. Elektroverktøyet starter.

Når elektroverktøyet er slått på, lyser LED-en opp arbeidsområdet.

Slå av maskinen:

■ Slipp bryteren.

Arbeidsanvisninger

ADVARSEL!

Elektroverktøyet skal alltid holdes fast med begge hender!

■ Emnet som skal sages, bør om mulig spennes fast i en skrustikke.
■ Sagen er utstyrt med et sageunderlag. Dette brukes for å redusere vibrasjonene. Dessuten brukes underlaget til å oppnå rettvinklede snitt.
■ Sagbladet fortsetter å gå en kort stund etter at det er slått av.
Ikke ta på sagbladet rett etter bruk, for det kan være svært varmt.

Saging i metall

Ved saging i metall brukes smøremiddel langs snittlinjen. Da unngås for kraftig oppvarming av materialet.

Saging i tre

Sett sagen rettvinklet på arbeidsemnet. Før sagen med jevnt trykk gjennom treverket, slik at sageunderlaget trykker mot arbeidsemnet.

Saging rett på veggen

På grunn av elastisiteten til bimetall-sagbladene er det mulig å kutte rør i flukt med veggen. Til dette må det brukes et sagblad som er lengre enn rørets diameter. Legg an sagbladet i flukt med veggen slik at bøyen ligger utenfor arbeidsemnet som skal sages.

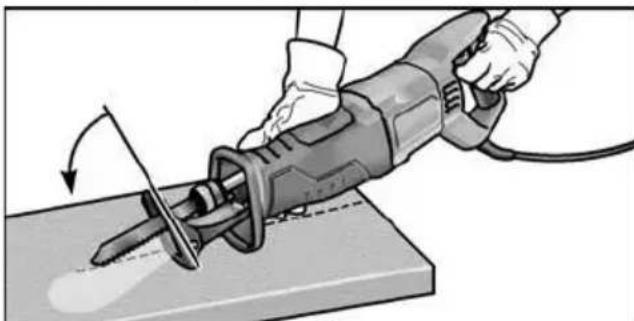

Dykksnitt

Sagen egner seg til dykksnitt i tre og plast. Til dykksnitt må det bare brukes korte sagblad (<150 mm)!

■ Sett sagen mot arbeidsemnet med underkanten av sageunderlaget slik at sagbladet ikke berører arbeidsemnet.

Ikke bruk dykksnitt i metall.

Andre anvisninger

• Bruk av "skarpe" innsatsverktøy øker arbeidseffekten og også levetiden til elektroverktøyet.
  – Elektroverktøy må rengjøres etter bruk og oppbevares i transportkofferten på et tørt sted.

Vedlikehold og pleie

ADVARSEL!

Før alle arbeider på elektroverktøy må støpselet trekkes ut.

Rengjøring

ADVARSEL!

Ved saging i metaller kan det ved ekstrem bruk avleires ledende støv på innsiden av kassen.

■ Rengjør elektroverktøyet og ventilasjonsåpningene regelmessig. Hvor ofte dette må gjøres, avhenger av materialet som bearbeides og hvor lenge maskinen er i b r u k .
Innsiden av kassen med motoren må regelmessig blåses ut med tørr trykkluft.

Gir

i MERKNAD!

Skruene på girhodet må ikke løsnes i garantitiden. Dersom dette ikke blir fulgt, slettes produsentens garantiforpliktelser.

Reparasjoner

Reparasjoner må utelukkende utføres av et serviceverksted som er autorisert av produsenten.

Reservedeler og tilbehør

i MERKNAD!

For utskifting må det kun brukes originaldeler fra produsenten. Ved bruk av andre fabrikater slettes produsentens garantiforpliktelser.

Videre tilbehør, særlig innsatsverktøy, finnes i katalogen til produsenten.

Eksplosjonstegninger og lister for reservedeler finnes på vår hjemmeside: www.flex-tools.com

Brukte maskiner må gjøres ubrukelige ved å fjerne nettkabelen.

Kun for EU-land. Ikke kast elektroverktøy i det vanlige bosset!

I henhold til det europeiske direktivet 2012/19/EU om gamle elektriske og elektroniske apparater og omsetning til nasjonal rett, må brukte elektroverktøy samles separat og tilføres en miljøvennlig gjenvinning.

Råstoffgjenvinning i stedet for avfallshändtering.

Maskin, tilbehør og emballasje bør avhendes ved gjenvinning på en miljøvennlig måte. For å garantere en ren resirkuleringsprosess i henhold til typen, er plastdeler merket.

i MERKNAD!

Faghandelen vil gi deg informasjon om avhendingsmuligheter!

CE-samsvar

Vi erklærer hermed at vi alene er ansvarlig for at produktet som er beskrevet under "Tekniske data", stemmer overens med følgende normer eller normative dokumenter: EN 60745 i henhold til bestemmelsene i direktivene 2014/30/EU, 2006/42/EF, 2011/65/EU.

Ansvarlig for tekniske dokumenter: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Utelukkelse av ansvar

Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelse i driften som er forårsaket av produktet eller ikke mulig bruk av produktet. Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikkesakkyndig bruk eller i forbindelse med produkter fra andre produsenter.
