RS 11-28 - Serviço pós-venda Flex - Manual de utilização gratuito

Tipo de produto	Serra sabre
Marca	Flex
Modelo	RS 11-28
Tensão	230 V / 50 Hz
Potência absorvida	1100 W
Velocidade em vazio	0–2700 min⁻¹
Curso	28 mm
Peso (segundo EPTA 01/2003)	3,6 kg
Classe de proteção	II (dupla isolação)
Espessura máx. cortada – Metal	20 mm
Espessura máx. cortada – Madeira	230 mm
Comprimento do cabo	4,0 m
Iluminação	LED integrado
Funções principais	Corte de metal, madeira, plástico, azulejos, cerâmica; cortes retos, curvos, mergulho (madeira/plástico); corte de tubos
Ajuste de velocidade	Variador progressivo no gatilho
Suporte de corte	Ajustável em profundidade
Nível de pressão sonora	91 dB(A)
Nível de potência sonora	102 dB(A)
Vibrações (corte painel aglomerado)	14 m/s² (incerteza K=1,5 m/s²)
Vibrações (corte viga de madeira)	20 m/s² (incerteza K=1,5 m/s²)
Manutenção	Limpeza regular das aberturas; sopro de ar comprimido; não afrouxar os parafusos do redutor durante a garantia
Segurança	Leitura do manual obrigatória; uso de EPI (óculos, protetor auricular); cortar a alimentação antes de qualquer intervenção
Peças de reposição	Usar exclusivamente peças originais Flex; vistas explodidas em www.flex-tools.com
Uso conforme	Profissional (indústria e artesanato)

Perguntas frequentes - RS 11-28 Flex

Como trocar a lâmina da serra sabre Flex RS 11-28?

Desconecte o aparelho. Gire a trava do fixador da ferramenta no sentido anti-horário para ejetar a lâmina antiga. Insira a nova lâmina até o batente e solte a trava. Verifique a retenção puxando a lâmina.

Como ajustar o suporte de corte?

Desconecte o aparelho. Pressione a trava do suporte de corte e deslize o suporte até a profundidade desejada. Solte a trava.

Quais materiais podem ser cortados com esta serra?

A serra sabre Flex RS 11-28 foi projetada para cortar metal (até 20 mm), madeira (até 230 mm), plástico, azulejos e cerâmica. Permite cortes retos, curvos e de mergulho (madeira/plástico).

Como realizar um corte de mergulho?

Use uma lâmina curta (<150 mm). Coloque a serra com a borda inferior do suporte sobre a peça, sem que a lâmina toque. Incline a serra para frente para mergulhar a lâmina lentamente. Quando o suporte estiver apoiado, continue o corte. Não realize cortes de mergulho em metal.

Qual é a potência e a velocidade da serra?

A potência absorvida é de 1100 W. A velocidade em vazio é ajustável de 0 a 2700 cursos por minuto através do gatilho progressivo.

Qual é o peso da serra Flex RS 11-28?

O peso é de 3,6 kg conforme o procedimento EPTA 01/2003.

Quais são os níveis de ruído e vibrações?

O nível de pressão sonora é de 91 dB(A) e o nível de potência sonora de 102 dB(A). As vibrações (valor de emissão) atingem 14 m/s² para corte de painel aglomerado e 20 m/s² para corte de viga de madeira.

Quais instruções de segurança são essenciais?

Sempre leia o manual. Use óculos e protetor auricular. Segure o aparelho pelas alças isolantes. Não freie a lâmina lateralmente. Desconecte antes de qualquer troca de acessório ou limpeza.

Como fazer a manutenção da serra sabre?

Limpe regularmente as aberturas de ventilação com ar comprimido seco. Não afrouxe os parafusos do redutor durante o período de garantia. Confie os reparos a uma oficina de assistência técnica autorizada Flex.

Onde encontrar lâminas compatíveis e peças de reposição?

Use exclusivamente lâminas e peças originais Flex. As vistas explodidas e listas de peças estão disponíveis em www.flex-tools.com.

MANUAL DE UTILIZADOR RS 11-28 Flex

Panorâmica da máquina ..... 44

Para sua segurança 45

Ruído e vibração ..... 46

Instruções de utilização ..... 47

Manutenção e tratamento 49

Indicações sobre reciclagem ..... 50

Conformidade C€....50

Exclusão de responsabilidades ..... 50

Símbolos utilizados

AVISO!

Carateriza um perigo imediato e eminente. A não observação da indicação pode implicar morte ou ferimentos muito graves.

ATENÇÃO!

Carateriza uma situação possivelmente perigosa. A não observação da indicação pode implicar ferimentos ou prejuízos materiais.

INDICAÇÃO!

Carateriza conselhos de utilização e informações importantes.

Símbolos no aparelho

Antes da colocação em funcionamento, leia as Instruções de serviço!

Usar óculos de proteção!

Usar proteção auditiva!

Indicações sobre reciclagem para o aparelho usado (ver a pág. 50)!

Serra de sabre RS 11-28
Tensão da rede V/Hz 23	0/50
Potência absorvida W 1	100
Número de cursos com rotação em vazio	rpm 0	-2700
Curso mm 28
Espessura máx. do material– Metal– Madeira	mm mm	20 230
Peso de acordo com «EPTA-procedure 01/2003»	kg 3,6
Classe de proteção II

Panorâmica da máquina

1 Assento da serra
2 Admissão da ferramenta
3 Bloqueio da admissão da ferramenta
4 Iluminação LED

Para iluminar a área de trabalho.

5 Punho dianteiro
6 Botão de ligar/desligar

Para ligar e desligar, assim como para aumentar a velocidade até ao número máximo de cursos.

7 Punho traseiro
8 Cabo de rede com 4,0 m e com ficha de ligação à rede
9 Placa de caraterísticas *
10 Bloqueio do assento da serra

* não é visível

Para sua segurança

AVISO!

Leia todas as indicações de segurança e instruções. A não observação das indicações de segurança e das instruções pode ter como consequência um choque elétrico, incêndio e/ou ferimentos graves. Guarde todas as indicações de segurança e instruções para o futuro.

Ler antes da utilização da ferramenta elétrica e proceder em conformidade:

• estas Instruções de serviço,
• as instruções gerais de segurança para utilização de ferramentas elétricas na documentação anexa (textos n.º: 315.915),
• as regras e as normas em vigor para prevenção contra acidentes no local de utilização.

Esta ferramenta elétrica foi fabricada de acordo com o estado atual da técnica e com as regras técnicas de segurança reconhecidas. No entanto, na sua utilização, podem existir riscos para a vida e a integridade física do utilizador ou de terceiros ou ocorrer danos na máquina ou noutros bens. A ferramenta elétrica só deve ser utilizada

– de acordo com as disposições legais,
- em perfeita situação de segurança técnica.

As avarias que prejudiquem a segurança devem ser imediatamente eliminadas.

Utilização de acordo com as disposições legais

• para utilização profissional na indústria e em oficinas,
• para serrar metal, plástico e madeira,
• para serrar azulejos e cerâmica,
• para cortes a direito e curvos,
• para cortar tubos,
• para a utilização com a ferramenta adequada para tal e recomendada pelo fabricante para este aparelho.

Indicações de segurança para serras de sabre

■ Quando efetuar trabalhos nos quais a ferramenta utilizada possa encontrar cabos elétricos ocultos ou o próprio cabo de alimentação de corrente, segure o aparelho somente pelas superfícies do punho isoladas. O contacto com um cabo sob tensão também pode colocar componentes metálicos do aparelho sob tensão e provocar um choque elétrico.

■ Mantenha as mãos afastadas da zona de serrar. Não segure na peça pela parte de baixo. No contacto com a lâmina da serra, existe perigo de ferimentos.

■ Conduza a ferramenta elétrica sempre ligada contra a peça. Caso contrário, existe perigo de um contragolpe, se a ferramenta utilizada se prender na peça.

Tenha atenção para que o assento da serra, ao serrar, esteja sempre apoiado na peça. A lâmina da serra pode prender-se e provocar a perda de controlo sobre a ferramenta elétrica.

■ Desligue a ferramenta elétrica depois de terminado o trabalho e retire a lâmina de serra do corte só depois de esta estar completamente imobilizada. Assim, evita um contragolpe e a ferramenta elétrica pode ser pousada com segurança.

■ Utilize somente lâminas de serra intactas, em perfeito estado de conservação. Lâminas de serra empenadas ou rombas podem partir ou provocar um contragolpe.

Não trave a lâmina de serra, depois de desligado o aparelho, exercendo pressão lateral sobre ela. A lâmina de serra pode ser danificada, partir ou provocar um contragolpe.

■ Fixe bem o material. Não fixe a peça com a mão ou com o pé. Não toque em qualquer objeto, nem no chão, com a serra a funcionar. Existe perigo de contragolpe.

Não utilize a ferramenta elétrica com o cabo danificado. Não toque no cabo danificado e desligue a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos de ligação danificados aumentam o risco de choque elétrico.

Utilize aparelhos detetores adequados para detetar tubagens de alimentação ocultas ou peça a intervenção da entidade local responsável pelas tubagens de alimentação. O contacto com cabos elétricos pode provocar um incêndio e choque elétrico. Danos num tubo de gás podem provocar uma explosão. A penetração num cano de água provoca danos materiais ou pode provocar um choque elétrico.
- Segure a ferramenta elétrica com ambas as mãos ao trabalhar e procure manter uma posição de segurança. A ferramenta elétrica é mais segura quando conduzida com ambas as mãos.
■ Mantenha o posto de trabalho limpo. Misturas de materiais são particularmente perigosas. O pó de metais leves pode inflamar ou explodir.
- Espere até que a ferramenta elétrica esteja completamente parada, antes de a pousar. A ferramenta utilizada pode prender-se e provocar a perda de controlo sobre a ferramenta elétrica.
- Fixe a peça a trabalhar. Uma peça mantida fixa com um dispositivo de fixação está mais segura do que presa na sua mão.

Indicações de segurança especiais

A tensão da rede e a indicação de tensão na chapa de características têm que ser coincidentes.

Não usar em materiais que libertem substâncias prejudiciais à saúde (p. ex., amianto).

Para identificação da ferramenta elétrica, utilizar somente chapas autocolantes. Não fazer furos na estrutura.

Ruído e vibração

Os valores de ruído e de vibração foram apurados de acordo com a EN 60745. O nível de ruído de valorização A do aparelho comporta, normalmente:

– Nível de pressão acústica: 91 dB(A);
– Nível de potência acústica: 102 dB(A);
- Insegurança K: 3 dB.

Valor global de vibrações:

• Valor de emissão a h ao serrar placas de aglomerado: 14 m/s 2
• Valor de emissão a h ao serrar vigas de madeira: 20 m/s
• Insegurança K: 1,5 m/s

ATENÇÃO!

Os valores de medição indicados são válidos para aparelhos novos. Na utilização diária, os valores de ruído e de vibração alteram-se.

i INDICAÇÃO!

O nível de vibrações indicado nestas instruções foi medido em conformidade com um processo de medição normalizado na EN 60745 e pode ser utilizado para a comparação de ferramentas elétricas entre si. Este processo também é adequado para uma estimativa provisória da carga das vibrações.

O nível de vibrações indicado representa as principais utilizações da ferramenta elétrica. No entanto, se a ferramenta elétrica for aplicada noutras situações com ferramentas de aplicação diferentes ou com insuficiente manutenção, o nível de vibrações também pode ser diferente. Isto pode aumentar claramente a carga das vibrações durante o período global de trabalho.

Para uma estimativa exata da carga das vibrações, também devem ser considerados os tempos em que o aparelho está desligado ou, embora estando a funcionar, não está, de facto, em utilização. Isto pode reduzir claramente a carga das vibrações durante o período global de trabalho.

Determine medidas de segurança adicionais para proteger o utilizador do efeito das vibrações, como, por exemplo: manutenção da ferramenta elétrica e das ferramentas aplicadas, manutenção das mãos quentes, organização dos ciclos de trabalho.

ATENÇÃO!

Com um nível de pressão acústica superior a 85 dB(A), deve usar-se proteção auditiva.

Instruções de utilização

Antes da colocação em funcionamento

Desembalar a ferramenta elétrica e acessórios e verificar se o fornecimento está completo e se existem danos provocados pelo transporte.

Colocar/substituir a lâmina de serra

AVISO!

Antes de qualquer intervenção na ferramenta elétrica, desligar a ficha da tomada.

Ejetar a lâmina de serra usada

ATENÇÃO!

• As ferramentas de aplicação utilizadas podem ficar muito quentes. Utilizar luvas de proteção!
• Não devem encontrar-se quaisquer pessoas, animais ou superfícies sensíveis no sentido da ejeção.

■ Soltar o bloqueio da admissão da ferramenta, rodando-o em sentido contrário aos ponteiros do relógio, e segurá-lo (1.).
A lâmina de serra usada é ejetada por força de mola (2.).

INDICAÇÃO!

Se a lâmina de serra usada não for ejetada, retirá-la para a frente, para fora da admissão da ferramenta.

Colocar uma nova lâmina de serra

Seleccionar a lâmina de serra de acordo com o material a trabalhar. Consultar as lâminas de serra utilizáveis no catálogo do fabricante.

ATENÇÃO!

Perigo de ferimentos devido aos dentes de corte. Utilizar luvas de proteção!

A admissão da ferramenta tem de estar limpa de resíduos de serração. Remover as sujidades com ar comprimido ou uma escova.

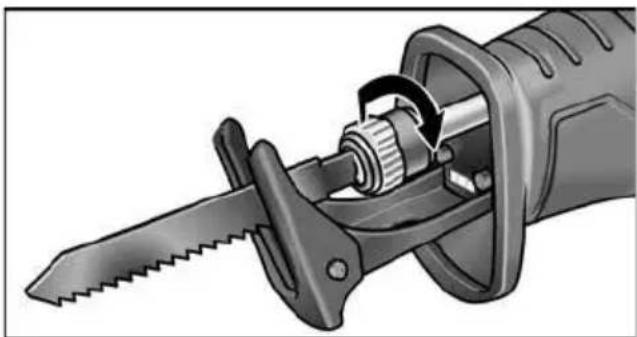

Abrir a admissão da ferramenta, rodando em sentido contrário aos ponteiros do relógio (1.); a admissão da ferramenta encaixa na posição final.
Colocar a lâmina de serra na admissão da ferramenta e empurrar até ao encosto (2.).
■ Soltar o bloqueio da admissão da ferramenta; o bloqueio fecha-se por força de mola.
■ Verificar a fixação total, puxando várias vezes pela lâmina de serra.

INDICAÇÃO!

Se o bloqueio da admissão da ferramenta não fechar corretamente, ele deve ser fechado, rodando no sentido dos ponteiros do relógio.

Ajustar o assento da serra

AVISO!

Antes de qualquer intervenção na ferramenta elétrica, desligar a ficha da tomada.

Ao serrar, o assento da serra deve assentar sempre no material, para evitar vibrações excessivas.

Ajustando o assento da serra, é possível, por exemplo, limitar a profundidade de corte da lâmina de serra.

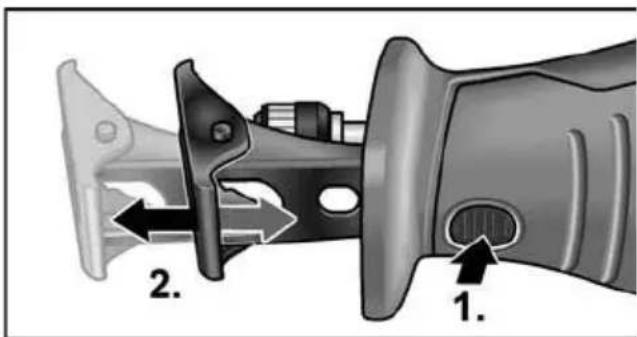

■ Pressionar o bloqueio do assento da serra (1.).

■ Ajustar o assento da serra para a profundidade necessária (2.).
■ Soltar o bloqueio do assento da serra.

Ligar/desligar a ferramenta elétrica

O interruptor da ferramenta elétrica permite um aumento lento do número de cursos, até ao valor máximo.
■ Pressionar o interruptor e mantê-lo premido. A ferramenta elétrica começa a funcionar.

Com a ferramenta elétrica ligada, o LED ilumina a área de trabalho.

Desligar o aparelho:

■ Soltar o interruptor.

Indicações sobre trabalho

AVISO!

Segurar a ferramenta elétrica sempre com as duas mãos!

■ Se possível, fixar a peça a cortar num torno de bancada.
A serra dispõe de um assento de serra. Este serve para reduzir as vibrações. Além disso, obtêm-se cortes em esquadria.
■ Depois de desligar, a lâmina de serra ainda se movimenta por um breve período de tempo.
■ Nunca tocar na lâmina de serra imediatamente após a sua utilização, pois ela pode estar muito quente.

Serrar metal

Ao serrar metal, utilizar um lubrificante ao longo da linha de corte. Com isto, evita-se um aquecimento excessivo do material.

Serrar madeira

Assentar a serra em esquadria na peça. Conduzir a serra com pressão uniforme sobre a madeira, pressionando o assento da serra contra a peça.

Serrar diretamente na parede

Devido à elasticidade das lâminas de serra bimetálicas, é possível separar tubos à face da parede. Para isso, utilizar uma lâmina de serra suficientemente longa, cujo comprimento seja superior ao diâmetro do tubo. Assentar a lâmina de serra à face da parede, de modo a que o ponto de dobra se localize fora da peça a serrar.

Cortes de penetração

A serra é indicada para cortes de penetração em madeira e plástico.

Ao realizar cortes de penetração, utilizar apenas lâminas de serra curtas (< 150 mm)!

■ Assentar a serra na peça com a aresta inferior do assento da serra, de modo a que a lâmina de serra nãoque na peça.

■ Ligar a serra.
■ Pressionar o assento da serra firmemente contra a peça e inclinar a serra para a frente.

Fazer a lâmina de serra penetrar lentamente na peça.

■ Quando o assento da serra assentar completamente na peça, continuar a serrar ao longo da linha de corte pretendida.

i INDICAÇÃO

Não realizar cortes de penetração em metais.

Outras indicações

• A utilização de ferramentas de aplicação «afiadas» aumenta o rendimento e o tempo de vida útil da ferramenta elétrica.
• Depois do trabalho, limpar a ferramenta elétrica e guardá-la dentro da mala de transporte, num local seco.

Manutenção e tratamento

AVISO!

Antes de qualquer intervenção na ferramenta elétrica, desligar a ficha da tomada.

Limpeza

AVISO!

Ao trabalhar-se com metais e em caso de utilização extrema, pode depositar-se pó condutivo no interior da estrutura.

■ Limpar regularmente a ferramenta elétrica e as ranhuras de ventilação. A frequência da limpeza depende do material a trabalhar e da duração da utilização.
■ Limpar o interior da estrutura com motor regularmente, com ar comprimido seco.

Engrenagem

i INDICAÇÃO!

Não desapertar os parafusos da cabeça de engrenagem durante o período de garantia. Se esta indicação não for respeitada, expiram as obrigações de garantia do fabricante.

Reparações

As reparações devem ser executadas, exclusivamente, por Serviços Técnicos autorizados pelo fabricante.

Peças de reparação e acessórios

i INDICAÇÃO!

Na substituição, utilizar somente peças originais do fabricante. Caso sejam utilizadas peças de outros fabricantes, expiram as obrigações de garantia do fabricante.

Para mais acessórios, principalmente ferramentas de aplicação, consulte o catálogo do fabricante.

Pode consultar desenhos de explosão e listas de peças de substituição na nossa Homepage: www.flex-tools.com

Indicações sobre reciclagem

AVISO!

Os aparelhos fora de serviço devem ser inutilizados, retirando-lhes o cabo de ligação à rede.

Só para os países da UE. Não coloque as ferramentas elétricas no lixo doméstico!

Em conformidade com a Diretiva Europeia 2012/19/UE sobre aparelhos elétricos e eletrónicos usados e com a transposição para o Direito Nacional, as ferramentas elétricas usadas têm de ser reunidas separadamente e encaminhadas para o reaproveitamento sem poluição do meio ambiente.

Recuperação de matérias-primas em vez de eliminação de resíduos.

O aparelho, os acessórios e a embalagem devem ser encaminhados para reaproveitamento compatível com o meio ambiente. A identificação dos componentes de plástico permite a correta separação para reciclagem.

i INDICAÇÃO!

Informe-se sobre possibilidades de reciclagem junto do agente especializado!

Conformidade C€

Declaramos, sob nossa inteira responsabilidade, que o produto descrito em «Caraterísticas técnicas» se encontra em conformidade com as normas e os documentos normativos seguintes: EN 60745 de acordo com as determinações das diretivas 2014/30/UE, 2006/42/CE, 2011/65/UE. Responsável pela documentação técnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Eckhard Rühle

Exclusão de responsabilidades

O fabricante e seus representantes não se responsabilizam por danos e perda de lucros, resultantes da interrupção do negócio provocada pelo produto ou pela impossibilidade de utilização do mesmo. O fabricante e seus representantes não se responsabilizam por danos provocados por uma utilização inadequada ou em conjugação com produtos de outros fabricantes.

Inhoud
