RS 11-28 - Popredajný servis Flex - Bezplatný návod na obsluhu

Typ produktu	Píla sabre
Značka	Flex
Model	RS 11-28
Napätie	230 V / 50 Hz
Príkon	1100 W
Voľnobežné otáčky	0–2700 min⁻¹
Zdvih	28 mm
Hmotnosť (podľa EPTA 01/2003)	3,6 kg
Trieda ochrany	II (dvojitá izolácia)
Maximálna hrúbka rezu – Kov	20 mm
Maximálna hrúbka rezu – Drevo	230 mm
Dĺžka kábla	4,0 m
Osvetlenie	Integrované LED
Hlavné funkcie	Pílenie kovu, dreva, plastu, dlaždíc, keramiky; rovné, zakrivené, ponorné rezy (drevo/plast); rezanie rúr
Regulácia otáčok	Plynulá regulácia spúšťou
Podporná pätka	Nastaviteľná do hĺbky
Hladina akustického tlaku	91 dB(A)
Hladina akustického výkonu	102 dB(A)
Vibrácie (pílenie drevotriesky)	14 m/s² (neistota K=1,5 m/s²)
Vibrácie (pílenie dreveného trámu)	20 m/s² (neistota K=1,5 m/s²)
Údržba	Pravidelné čistenie vetracích otvorov; prefukovanie stlačeným vzduchom; neskrutkovať skrutky prevodovky počas záruky
Bezpečnosť	Povinné prečítanie návodu; používanie OOPP (okuliare, chrániče sluchu); pred akýmkoľvek zásahom odpojiť od napätia
Náhradné diely	Používať výhradne originálne diely Flex; rozložené výkresy na www.flex-tools.com
Správne použitie	Profesionálne (priemysel a remeslá)

Často kladené otázky - RS 11-28 Flex

Ako vymeniť pílový list píly sabre Flex RS 11-28?

Odpojte prístroj. Otočte poistku upevnenia nástroja proti smeru hodinových ručičiek, aby ste vysunuli starý pílový list. Vložte nový pílový list až na doraz, potom uvoľnite poistku. Skontrolujte držanie potiahnutím za pílový list.

Ako nastaviť podpornú pätku?

Odpojte prístroj. Stlačte poistku podpornej pätky, potom posuňte pätku na požadovanú hĺbku. Uvoľnite poistku.

Aké materiály je možné rezať touto pílou?

Píla sabre Flex RS 11-28 je určená na pílenie kovu (do 20 mm), dreva (do 230 mm), plastu, dlaždíc a keramiky. Umožňuje rovné, zakrivené a ponorné rezy (drevo/plast).

Ako vykonať ponorný rez?

Použite krátky pílový list (<150 mm). Položte pílu so spodným okrajom pätky na obrobok, pílový list sa ešte nedotýka. Nakloňte pílu dopredu, aby ste pomaly ponorili pílový list. Keď je pätka v opore, pokračujte v pílení. Nevykonávajte ponorný rez do kovu.

Aký je výkon a otáčky píly?

Príkon je 1100 W. Voľnobežné otáčky sú nastaviteľné od 0 do 2700 zdvihov za minútu pomocou plynulej spúšte.

Aká je hmotnosť píly Flex RS 11-28?

Hmotnosť je 3,6 kg podľa postupu EPTA 01/2003.

Aké sú úrovne hluku a vibrácií?

Hladina akustického tlaku je 91 dB(A) a hladina akustického výkonu je 102 dB(A). Vibrácie (hodnota emisie) dosahujú 14 m/s² pri pílení drevotriesky a 20 m/s² pri pílení dreveného trámu.

Aké sú nevyhnutné bezpečnostné pokyny?

Vždy si prečítajte návod. Noste ochranné okuliare a chrániče sluchu. Držte prístroj za izolované rukoväte. Nebrzdite pílový list bočne. Pred výmenou príslušenstva alebo čistením odpojte od napätia.

Ako udržiavať pílu sabre?

Pravidelne čistite vetracie otvory suchým stlačeným vzduchom. Počas záručnej doby neskrutkujte skrutky prevodovky. Opravy zverte autorizovanému servisu Flex.

Kde nájsť kompatibilné pílové listy a náhradné diely?

Používajte výhradne originálne pílové listy a diely Flex. Rozložené výkresy a zoznamy dielov sú k dispozícii na www.flex-tools.com.

NÁVOD NA OBSLUHU RS 11-28 Flex

Šavlová pila je určená

Za technické podklady zodpovídá:

Vylúčenie zodpovednosti ..... 129

Použité symboly

VAROVANIE!

Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najt'ažšie poranenia.

POZOR!

Označuje možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.

UPOZORNENIE!

Označuje tipy na používanie a dôležité informácie.

Symboly na náradí

Používajte ochranu sluchu!

Pokyn na likvidáciu použitého spotrebiča (pozri strana 128)!

Technické údaje

Chvostová píla RS 11-28
Siet'ové napätie V/Hz 230/50
Príkon W 1100
Počet zdvihov naprázdno	min^-1	0–2700
Zdvih mm 28
Max. hrúbka materiálu – kov – drevo	mm mm	20 230
Hmotnost' podľa „EPTA-procedure 01/2003“	kg 3,6
Trieda ochrany II

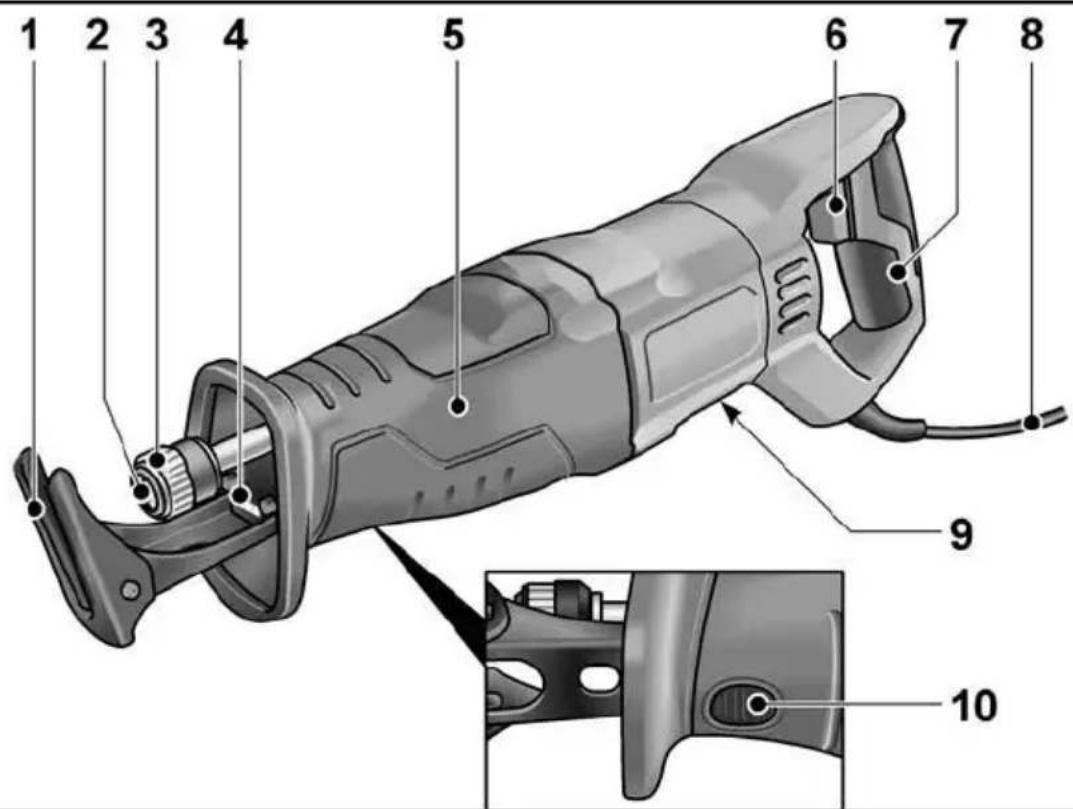

Prehlad

1 Dosadacia podpera píly
2 Uchytenie nástroja
3 Zaistenie upínania nástroja
4 LED osvetlenie
Na osvetlenie pracovnej oblasti.
5 Predná rukovät'
6 Vypínač
Na zapnutie a vypnutie a na nabehnutie až na maximálne otáčky.

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Zanedbanie dodržiavania bezpečnostných upozornení a pokynov môže mat' za následok úraz elektrickým prúdom, požiar a/alebo t'ažké poranenia. Všetky bezpečnostné upozornenia a pokyny uschovajte na budúce použitie.

– tento návod na obsluhu,
- „Všeobecné bezpečnostné pokyny“ na zaobchádzanie s elektrickým náradím v priloženom zošite (č. publikácie: 315.915),
- pravidlá a predpisy na zabránenie úrazom, platné pre miesto používania a konajte podľa nich.

Toto elektrické náradie je skonštruované podľa súčasného stavu techniky a uznávaných bezpečnostno-technických pravidiel. Pri používaní môže napriek tomu dôjst’ k ohrozeniu zdravia a života používateľa alebo tretej osoby, príp. poškodeniu náradia alebo iných vecných hodnôt. Používajte elektrické náradie len

• na určené použitie,
• v bezchybnom bezpečnostnotechnickom stave.

Okamžite odstráňte poruchy, ktoré obmedzujú bezpečnost'.

Určené použitie

– na profesionálne použitie v priemysle a remeselníctve,
– na pílenie kovu, plastu a dreva,
– na pílenie obkladačiek a keramiky,
– na rovné a oblé rezy,
- na rezanie rúr,
– na použitie s nástrojom, ktorý je pre tento účel vhodný a výrobcom pre toto náradie odporučený.

Držte náradie len za izolované plochy rukoväti, ak budete vykonávať práce, pri ktorých môže pracovný nástroj zasiahnut’ skryté elektrické vedenia alebo vlastný siet’ový kábel. Kontakt s vedením, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah elektrickým prúdom.
■ Ruky držte v bezpečnej vzdialenosti od oblasti píly. Nesiahajte pod obrobok. Pri kontakte s pílovým listom hrozí nebezpečenstvo poranenia.
■ Ved'te len zapnuté elektrické náradie proti obrobku. Ináč hrozí nebezpečenstvo spätného rázu, ked' sa vkladací nástroj sprieči v obrobku.
Dávajte pozor, aby dosadacia podpera píly pri pílení vždy dosadala na obrobok. Pílový list sa môže zachytit' a viest' k strate kontroly nad elektrickým náradím.
■ Po skončení práce vypnite elektrické náradie a pílový list vytiahnite z rezu až vtedy, keď sa zastaví. Zabránite tak spätnému rázu a elektrické náradie môžete bezpečne odložit'.
■ Používajte len nepoškodené, bezchybné pílové listy. Ohnuté alebo neostré pílové listy sa môžu zlomit' alebo spôsobit' spätný ráz.
Pílový list po vypnutí nebrzdite bočným protitlakom. Pílový list sa môže poškodit', zlomit' alebo spôsobit' spätný ráz.
■ Materiál pevne upnite. Obrobok nikdy nepodopierajte rukou alebo nohou. Nedotýkajte sa žiadnych predmetov alebo podlahy s bežiacou pílou. Hrozí nebezpečenstvo spätného rázu.
■ Používajte vhodné prístroje na vyhľadávanie skrytých elektrických vedení, alebo sa obrát’te na miestny energetický podnik. Kontakt s elektrickými vedeniami môže spôsobit’ požiar alebo mat’ za následok úraz elektrickým prúdom. Poškodenie plynového potrubia môže viest’ k výbuchu. Preniknutie do vodovodného potrubia spôsobí vecné škody alebo môže spôsobit’ úraz elektrickým prúdom.

Nepoužívajte elektrické náradie s poškodeným káblom. Nedotýkajte sa poškodeného kábla a vytiahnite siet'ovú zástrčku, ak sa kábel v priebehu práce poškodí. Poškodené káble zvyšujú riziko úrazu elektrickým prúdom.
■ Pri práci držte elektrické náradie pevne obidvomi rukami a postarajte sa o stabilný postoj. Elektrické náradie bude obidvomi rukami vedené istejšie.
Udržiavajte vaše pracovisko čisté. Zvlášť nebezpečné sú materiálové zmesi. Prach lahkých kovov môže horiet' alebo explodovat'.
■ Skôr než elektrické náradie odložíte, počkajte, až sa úplne zastaví. Vkladací nástroj sa môže zachytit' a viest' k strate kontroly nad elektrickým náradím.
■ Zaistite obrobok. Obrobok, ktorý je uchytený upínacím zariadením, je držaný spolahlivejšie ako vašou rukou.

Špeciálne bezpečnostné pokyny

■ Siet'ové napätie a napät'ové údaje na typovom štítku musia byt' zhodné.
■ Neobrábajte materiály, z których sa uvoľňujú látky, ktoré ohrozujú zdravie (napr. azbest).
■ Na označenie elektrického náradia používajte iba lepiace štítky. Nevítajte otvory do telesa náradia.

Hlučnost' a vibrácie

Hodnoty hluku a vibrácií boli zistené podľa EN 60745.

– Hladina akustického tlaku: 91 dB(A);

Celková hodnota vibrácií:

Uvedené namerané hodnoty platia pre nové náradie. Pri dennom používaní sa hodnoty hlučnosti a vibrácií menia.

i UPOZORNENIE!

Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 60745 a je možné ju použit' na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie dynamického namáhania.

Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia. Ak sa však elektrické náradie používa pre iné aplikácie, s odlišnými pracovnými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšit'. Toto môže dynamické namáhanie v priebehu celej pracovnej zmeny podstatne zvýšit'.

Pre presný odhad dynamického namáhania by sa mali tiež zohladnit' doby, v ktorých je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepoužíva. Toto môže dynamické namáhanie v priebehu celej pracovnej zmeny výrazne znížit'.

Stanovte dodatočné bezpečnostné opatrenia na ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a vkladacích nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.

POZOR!

Pri akustickom tlaku vyššom ako 85 dB(A) používajte ochranu sluchu.

Návod na obsluhu

Pred uvedením do prevádzky

Vybaíte elektrické náradie a príslušenstvo a skontrolujte kompletnost' dodávky a prepravné poškodenia.

Vloženie/výmena pílových listov

VAROVANIE!

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

• Použité pracovné nástroje môžu byt' horúce. Noste ochranné rukavice!
• V smere vyhadzovania sa nesmú nachádzat' žiadne osoby, zvieratá alebo chúlostivé povrchy.

V prípade, že sa pílový list nevyhodí, vytiahnite ho von z upínania nástrojov.

Vloženie nového pílové listu Zvoľte vhodný pílový list podľa opracovávaného materiálu. Pílové listy nájdete v katalógoch výrobcu.

POZOR!

Nebezpečenstvo poranenia zúbkami ostrija. Noste ochranné rukavice!

■ Upínanie nástrojov musí byt' zbavené zvyškov z pílenia. Nečistoty odstráňte stlačeným vzduchom alebo kefkou.

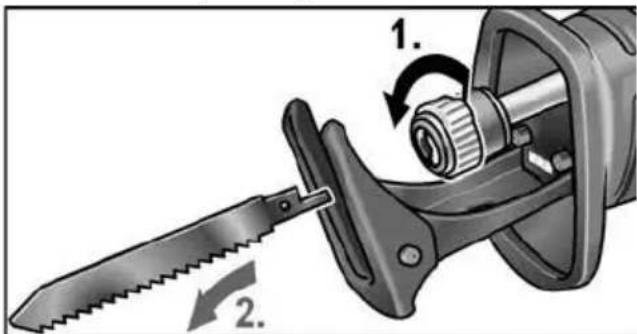

■ Upínanie nástrojov otvorte otočením proti smeru hodinových ručičiek (1.), upínanie nástrojov sa zaistí v koncovej polohe.

Pílový list vložte do upínania nástrojov a zasuňte až na doraz (2.).

■ Zaistenie upínania nástrojov uvoľnite, zaistenie za zatvorí silou pružiny.

■ Viacnásobným t'ahom skontrolujte, či je pílový list riadne upevnený.

UPOZORNENIE!

Ak sa zaistenie upínania nástrojov nezatvára správne, zatvorte ho otáčaním v smere chodu hodinových ručičiek.

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

Nastavením dosadacej podpery píly sa môže napríklad obmedzit' hlbka rezu pílového listu.

Zapnutie/vypnutie elektrického náradia

Pri zapnutom elektrickom náradí osvetluje LED pracovnú oblast'.

Vypnutie náradia:

■ Uvoľnite vypínač.

Pracovné pokyny

VAROVANIE!

■ Rezaný obrobok podľa možnosti upnite do zveráka.
Píla má dosadaciu podperu. Slúži na redukciu vibrácií. Okrem toho sa ňou docielia pravouhlé rezy.
■ Po vypnutí pílový list ešte krátky čas dobieha.
Pílový list nikdy nechytajte priamo po použití, pretože ešte môže byt' horúci.

Pílenie kovu

Pri pílené kovu použitie mazací prostriedok pozdíž línie rezu. Zabráni sa tak silnému ohriatiu materiálu.

Pílenie dreva

Pílu priložte na obrobok v pravom uhle. Pílu veďte rovnomerným tlakom cez drevo, pričom dosadaciu podperu píly tlačte proti obrobku.

Pílenie priamo pri stene

Vďaka elasticite bimetalového pílového listu je možné zarovnávat’ rúry priamo so stenou. Použite dostatočne dlhý pílový list, ktorý presahuje priemer rúry. Pílový list priložte tesne k stene tak, aby miesto zlomu bolo mimo píleného obrobku.

Ponorné rezy

Píla je vhodná na ponorné rezy do dreva a plastu. Pri ponorných rezoch používajte len krátke pílové listy (< 150 mm)!

Pílu priložte na obrobok dolnou hranou dosadacej podpery tak, aby sa pílový list nedotýkal obrobku.

Ked' dosadacia podpera píly úplne dosadá na obrobok, pílte d'alej pozdíž línie rezu.

i UPOZORNENIE

Nerobte ponorné rezy do kovu.

Ostatné upozornenia

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

Čistenie

VAROVANIE!

Pri opracovaní kovov sa môže pri extrémnom nasadení vo vnútornom priestore telesa náradia usadzovat' vodivý prach.

■ Elektrické náradie a vetracie štrbiny pravidelne čistite. Častost' čistenia závisí od opracovávaného materiálu a doby používania.
■ Vnútorný priestor telesa s motorom pravidelne vyfúkajte suchým stlačeným vzduchom.

Prevodovka

i UPOZORNENIE!

Počas záručnej lehoty neuvolňujte skrutky na hnacej hlave. Pri nedodržaní uvedeného zaniknú záručné záväzky výrobcu.

Opravy

Opravy zverte výhradne servisnej dielni autorizovanej výrobcom.

Náhradné súčiastky a príslušenstvo

i UPOZORNENIE!

Pri výmene používajte len originálne súčiastky výrobcu. Pri použití výrobkov iných výrobcov zaniknú záručné záväzky výrobcu.

Đalšie príslušenstvo, najmä vkladacie nástroje, nájdete v katalógu výrobcu.

Výkresy zostavy a zoznamy náhradných súčiastok nájdete na našej webovej stránke: www.flex-tools.com

Odstránením siet'ového kábla zabezpečte, aby sa náradie, ktoré už doslúžilo, nedalo používat'.

Podla európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení (OEEZ) a jej transpozície do národného práva sa musí odpad z použitého elektrického náradia separovat' a odovzdat' na recykláciu v súlade s ochranou životného prostredia.

Získavanie druhotných surovín namiesto likvidácie odpadu

Náradie, príslušenstvo a obal by sa mali odovzdat' na ekologickú recykláciu.

Plastové časti sú označené na recykláciu podla druhu.

i UPOZORNENIE!

O možnostiach likvidácie sa informujte u špecializovaného predajcu!

CE Vyhlásenie o zhode

Vyhlasujeme na svoju výlučnú zodpovednost', že výrobok opísaný v časti „Technické údaje“ sa zhoduje s nasledujúcimi normami alebo normatívnymi dokumentmi:

Vylúčenie zodpovednosti

Výrobca a jeho zástupca neručia za škody a ušlý zisk následkom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo nemožnost'ou jeho použitia. Výrobca a jeho zástupca nenesú zodpovednosť za škody, ktoré boli spôsobené neodborným použitím alebo v spojení s výrobkami iných výrobcov.
