Tipo di prodotto	Sega a sciabola
Marca	Flex
Modello	RS 11-28
Tensione	230 V / 50 Hz
Potenza assorbita	1100 W
Velocità a vuoto	0–2700 min⁻¹
Corsa	28 mm
Peso (secondo EPTA 01/2003)	3,6 kg
Classe di protezione	II (doppio isolamento)
Spessore max. taglio – Metallo	20 mm
Spessore max. taglio – Legno	230 mm
Lunghezza del cavo	4,0 m
Illuminazione	LED integrata
Funzioni principali	Taglio di metallo, legno, plastica, piastrelle, ceramica; tagli diritti, curvi, immersi (legno/plastica); taglio di tubi
Regolazione della velocità	Vari tatore progressivo a grilletto
Supporto di taglio	Regolabile in profondità
Livello di pressione acustica	91 dB(A)
Livello di potenza acustica	102 dB(A)
Vibrazioni (taglio pannello truciolare)	14 m/s² (incertezza K=1,5 m/s²)
Vibrazioni (taglio trave legno)	20 m/s² (incertezza K=1,5 m/s²)
Manutenzione	Pulizia regolare delle feritoie; soffiaggio con aria compressa; non allentare le viti del riduttore in garanzia
Sicurezza	Lettura obbligatoria del manuale; uso di DPI (occhiali, cuffie antirumore); interrompere l'altfalimentazione prima di qualsiasi intervento
Ricambi	Utilizzare esclusivamente pezzi originali Flex; viste esplose su www.flex-tools.com
Uso conforme	Professionale (industria e artigianato)

Domande frequenti - RS 11-28 Flex

Come cambiare la lama della sega a sciabola Flex RS 11-28?

Scollegare l'apparecchio. Ruotare il bloccaggio del portautensile in senso antiorario per espellere la lama vecchia. Inserire la nuova lama fino in battuta, quindi rilasciare il bloccaggio. Verificare il fissaggio tirando la lama.

Come regolare il supporto di taglio?

Scollegare l'apparecchio. Premere il bloccaggio del supporto di taglio, quindi far scorrere il supporto alla profondità desiderata. Rilasciare il bloccaggio.

Quali materiali si possono tagliare con questa sega?

La sega a sciabola Flex RS 11-28 è progettata per tagliare metallo (fino a 20 mm), legno (fino a 230 mm), plastica, piastrelle e ceramica. Consente tagli dritti, curvi e immersi (legno/plastica).

Come eseguire un taglio immerso?

Utilizzare una lama corta (<150 mm). Posizionare la sega con il bordo inferiore del supporto sul pezzo, senza che la lama tocchi. Inclinare la sega in avanti per immergere lentamente la lama. Una volta che il supporto è in appoggio, continuare il taglio. Non eseguire tagli immersi nel metallo.

Quali sono la potenza e la velocità della sega?

La potenza assorbita è di 1100 W. La velocità a vuoto è regolabile da 0 a 2700 corse al minuto tramite il grilletto progressivo.

Qual è il peso della sega Flex RS 11-28?

Il peso è di 3,6 kg secondo la procedura EPTA 01/2003.

Quali sono i livelli di rumore e vibrazioni?

Il livello di pressione acustica è di 91 dB(A) e il livello di potenza acustica è di 102 dB(A). Le vibrazioni (valore di emissione) raggiungono 14 m/s² per il taglio di pannello truciolare e 20 m/s² per il taglio di trave in legno.

Quali norme di sicurezza sono essenziali?

Leggere sempre il manuale. Indossare occhiali e cuffie antirumore. Tenere l'apparecchio per le impugnature isolanti. Non frenare la lama lateralmente. Scollegare prima di qualsiasi cambio accessorio o pulizia.

Come effettuare la manutenzione della sega a sciabola?

Pulire regolarmente le feritoie di ventilazione con aria compressa secca. Non allentare le viti del riduttore durante il periodo di garanzia. Affidare le riparazioni a un centro assistenza autorizzato Flex.

Dove trovare lame compatibili e ricambi?

Utilizzare esclusivamente lame e pezzi originali Flex. Le viste esplose e gli elenchi dei ricambi sono disponibili su www.flex-tools.com.

MANUALE UTENTE RS 11-28 Flex

Simboli utilizzati	27
Simboli sull'apparecchio	27
Dati tecnici	27
Guida rapida	28
Per la vostra sicurezza	29
Rumore e vibrazione	30
Istruzioni per l'uso	31
Manutenzione e cura	33
Avvertenze per lo smaltimento	34
CE Conformità	34
Esclusione della responsabilità	34

Simboli utilizzati

ATTENZIONE!

Indica un pericolo imminente. In caso d'inosservanza dell'avvertenza, pericolo di morte o di gravi lesioni.

PRUDENZA!

Indica una situazione potenzialmente pericolosa. In caso d'inosservanza di quest'avvertenza sussiste il pericolo di lesioni o danni alle cose.

AVVERTENZA!

Indica consigli per l'impiego ed informazioni importanti.

Simboli sull'apparecchio

Prima della messa in funzione leggere le istruzioni per l'uso!

Indossare occhiali protettivi!

Indossare una protezione acustica!

Avvertenza per lo smaltimento dell'apparecchio dismesso (vedi pagina 34)!

Dati tecnici

Seghetto frontale RS 11-28
Tensione di rete V/Hz 230/50
Potenza assorbita W 1100
Numero delle corse a vu o to	giri/min	0–2700
Corsa mm 28
Max. spessore del materiale– metallo– legno	mm mm	20 230
Peso secondo la “EPTA-procedure 01/2003”	kg	3,6
Classe di protezione		II

Guida rapida

1 Guida d'appoggio
2 Portautensile
3 Bloccaggio del portautensile
4 Illuminazione a LED

Per illuminare la zona di lavoro.

5 Impugnatura anteriore
6 Accensione/spegnimento

Per accendere e spegnere e per accelerare fino al massimo numero di corse.

7 Impugnatura posteriore
8 Cavo d'alimentazione 4,0 m con spina
9 Targhetta d'identificazione *
10 Bloccaggio della guida d'appoggio

* non visibile

Per la vostra sicurezza

ATTENZIONE!

Leggere tutte le avvertenze per la sicurezza e le istruzioni. Omissioni nel rispetto delle avvertenze di sicurezza e delle istruzioni possono comportare scosse elettriche, incendio e/o lesioni gravi. Conservare tutte le avvertenze di sicurezza e le istruzioni per poterle consultare in futuro.

Prima di usare l'elettroutensile, leggere e rispettare i documenti elencati di seguito:

• queste istruzioni per l'uso,
• le "Istruzioni di sicurezza generali" per l'uso di elettroutensili presenti nel fascicolo allegato (Scritti N°: 315.915),
  – le regole e le norme per la prevenzione degli infortuni vigenti nel luogo d'impiego.
  Questo elettroutensile è costruito secondo lo stato dell'arte e le regole tecniche di sicurezza riconosciute. Tuttavia nel suo impiego possono derivare pericoli per l'incolumità e la vita dell'utilizzatore e di terzi, nonché danni alla macchina o ad altri beni materiali. Usare l'elettroutensile solo

- per l'uso regolare previsto,

– in perfetto stato tecnico di sicurezza.

Eliminare immediatamente i guasti che pregiudicano la sicurezza.

Utilizzo conforme alle finalità d'uso

Il seghetto frontale è previsto

• per l'impiego professionale nell'industria e nell'artigianato,
• per segare metallo, materiale sintetico e legno,
• per segare piastrelle e ceramica,
• per effettuare tagli dritti e curvilinei,
• per tagliare tubi,
• per l'impiego con un attrezzo appropriato e raccomandato dal produttore per questo elettroutensile.

Avvertenze di sicurezza per il seghetto frontale

■ Quando si eseguono lavori durante i quali l'utensile montato potrebbe toccare linee elettriche nascoste oppure il suo stesso cavo di alimentazione, afferrare l'elettroutensile solo sulle superfici di presa isolate. Il contatto con una linea elettrica sotto tensione può mettere sotto tensione anche le parti metalliche dell'elettroutensile e provocare una scossa elettrica.
■ Mantenere le mani lontane dalla zona del taglio. Non mettere le mani sotto il pezzo. In caso di contatto con la lama del seghetto sussiste pericolo di lesioni.
■ Avvicinare l'elettroutensile al pezzo solo se già acceso. In caso contrario sussiste il pericolo che l'elettroutensile rimanga incastrato nel pezzo e causi un contraccolpo.
■ Verificare con attenzione che, effettuando l'operazione di segatura, la guida d'appoggio resti sempre a contatto con il pezzo. La lama della sega può restare incastrata e, conseguentemente, si può perdere il controllo dell'elettroutensile.
■ Ultimata l'operazione di segatura, spegnere l'elettroutensile ed estrarre la lama dal taglio solo dopo che si è arrestata. In questo modo si evitano contraccolpi ed è possibile riporre il seghetto in sicurezza.
- Utilizzare solo lame da taglio non danneggiate e in perfette condizioni. Lame da taglio incurvate o non affiliate possono rompersi e causare contraccolpi.
■ Dopo la disattivazione non frenare la lama da taglio esercitando una pressione antagonista unilaterale. La lama può rimanere danneggiata, rompersi o causare un contraccolpo.
■ Fissare bene il materiale. Non fermare il pezzo con una mano o con un piede. Con il seghetto acceso non toccare né oggetti né il pavimento. Pericolo di contraccolpi.

Non usare l'elettroutensile se il cavo è danneggiato. Non toccare il cavo danneggiato e, se il cavo subisce danni durante il lavoro, estrarre la spina di rete. Il cavo danneggiato aumenta il rischio di una scossa elettrica.
- Utilizzare idonei rilevatori per sondare la presenza di linee di alimentazione nascoste, o consultare la locale società di fornitura. Il contatto con linee elettriche può causare incendio e scossa elettrica. Il danneggiamento di una tubazione del gas può causare un'esplosione. La penetrazione in una conduttura dell'acqua provoca danni materiali o può causare una scossa elettrica.
■ Durante il lavoro mantenere saldamente l'elettroutensile con entrambe le mani ed assumere una postura sicura. Guidare in sicurezza l'elettroutensile con entrambe le mani.
■ Mantenere pulito il proprio posto di lavoro. I mix di materiali sono molto pericolosi. La polvere di metalli leggeri può incendiarsi o esplodere.
■ Prima di riporre l'elettroutensile, attendere che si sia completamente arrestato. L'utensile montato può restare agganciato ad oggetti e, conseguente-mente, si può perdere il controllo dell'elettroutensile.
■ Bloccare il pezzo da lavorare. Un pezzo da lavorare fissato saldamente in un dispositivo di bloccaggio è tenuto con sicurezza molto maggiore che con la mano.

Avvertenze di sicurezza speciali

La tensione di rete e l'indicazione di tensione sulla targhetta d'identificazione devono coincidere.
■ Non lavorare materiali che, nella lavorazione, liberano sostanze nocive alla salute (ad es. amianto).
■ Per contrassegnare l'elettroutensile usare solo targhette adesive. Non praticare fori nella carcassa.

Rumore e vibrazione

I valori di rumore e vibrazione sono stati rilevati secondo EN 60745.

Il livello di rumore ponderato A dell'apparecchio è tipicamente:

– Livello di pressione acustica: 91 dB(A);
– Livello di potenza acustica: 102 dB(A);
- Incertezza K: 3 dB.

Valore totale di vibrazione:

• Valore di emissione a_n per segatura di pannello di masonite: 14 m/s
• Valore di emissione a_n per segatura di travi di legno: 20 m/s
• Incertezza K: 1,5 m/s ^2

ATTENZIONE!

I valori di misura indicati sono validi solo per apparecchi nuovi. Nell'impiego quotidiano i valori di rumore e vibrazione cambiano.

i AVVERTENZA!

Il livello di vibrazioni indicato in queste istruzioni è stato misurato conformemente ad un procedimento di misura standardizzato in EN 60745 e può essere utilizzato per il confronto tra elettroutensili. Tale procedimento è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni.

Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettroutensile.

Se tuttavia l'elettroutensile viene impiegato per altri usi, con diverso utensile montato o manutenzione insufficiente, il livello di vibrazioni può differire. Ciò può aumentare notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro.

Per un'esatta stima della sollecitazione da vibrazioni si devono considerare anche i tempi nei quali l'apparecchio è spento oppure è in funzione, ma non è effettivamente impiegato. Ciò può ridurre notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro. Per proteggere l'operatore dall'effetto delle vibrazioni, stabilire misure di sicurezza aggiuntive, come ad esempio: manutenzione dell'elettroutensile e degli utensili impiegati, riscaldamento delle mani, organizzazione delle procedure di lavoro.

PRUDENZA!

In caso di pressione acustica superiore a 85 dB(A) indossare una protezione acustica.

Istruzioni per l'uso

Prima della messa in funzione

Disimballare elettroutensile ed accessori e controllare la completezza della fornitura ed eventuali danni di trasporto.

Sostituzione della lama del seghetto

ATTENZIONE!

Prima di qualsiasi lavoro sull'elettroutensile estrarre la spina di rete.

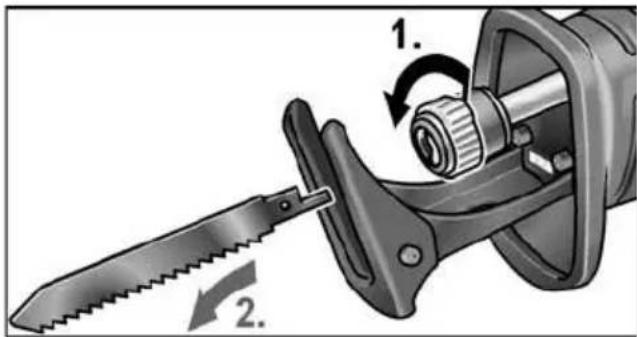

Espulsione della lama usata

PRUDENZA!

• Gli utensili impiegati possono surriscaldarsi. Indossare guanti protettivi!
• Nella direzione d'espulsione non devono trovarsi persone, animali o superfici delicate.

Rilasciare il bloccaggio dell'attacco utensili girandolo in senso antiorario e trattenerlo in posizione (1.). La lama del seghetto viene espulsa dalla forza di una molla (2.).

i AVVERTENZA!

Se la lama non viene espulsa, estrarla dall'attacco utensili tirandola in avanti.

Inserimento della lama nuova

Scegliere lame da sega idonee al materiale da lavorare. Per le lame utilizzabili consultare i cataloghi del costruttore.

PRUDENZA!

Pericolo di lesioni a causa dei denti taglienti. Indossare guanti protettivi!

■ L'attacco utensili deve essere privo di residui della segatura. Rimuovere lo sporco con aria compressa o una spazzola.

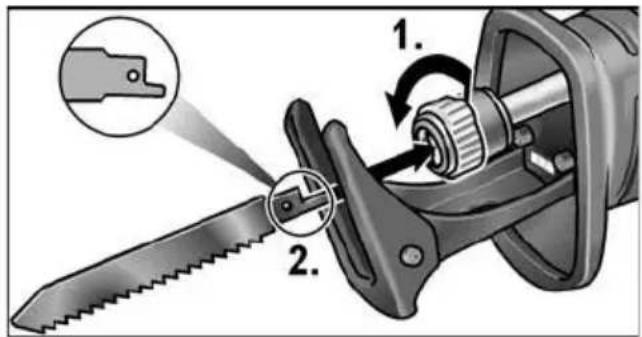

■ Aprire il portautensile girandolo in senso antiorario (1.); il portautensile scatta nella posizione di finecorsa.
■ Inserire la lama nell'attacco utensili e spingerla fino a battuta (2.).
Rilasciare l'elemento di bloccaggio dell'attacco utensili; l'elemento di bloccaggio viene chiuso dalla forza di una molla.
■ Controllare il corretto bloccaggio della lama tirando più volte.

i AVVERTENZA!

Se l'elemento di bloccaggio dell'attacco utensili non chiude correttamente, stringerlo girandolo in senso orario.

Regolazione della guida d'appoggio del seghetto

ATTENZIONE!

Prima di qualsiasi lavoro sull'elettroutensile estrarre la spina di rete.

Effettuando l'operazione di segatura, la guida d'appoggio deve sempre poggiare sul materiale per evitare vibrazioni eccessive. Mediante la regolazione della guida d'appoggio è possibile limitare, ad esempio, la profondità di taglio della lama.

■ Premere l'elemento di bloccaggio della guida d'appoggio della lama (1.).

■ Regolare la guida d'appoggio sulla profondità desiderata (2.).
Rilasciare l'elemento di bloccaggio della guida d'appoggio della lama.

Accensione e spegnimento dell'elettroutensile

L'interruttore dell'elettroutensile consente di aumentare lentamente il numero di corse fino al valore massimo.

■ Premere l'interruttore e mantenerlo premuto. L'elettroutensile si avvia.

Con l'elettroutensile acceso, il LED illumina la zona di lavoro.

Spegnere l'apparecchio:

■ Rilasciare l'interruttore.

Istruzioni per il lavoro

ATTENZIONE!

Afferrare l'elettroutensile sempre con entrambe le mani!

■ Ove possibile fissare il pezzo da tagliare in una morsa a vite.
Il seghetto dispone di una guida d'appoggio. Questa serve per la riduzione delle vibrazioni. Inoltre la guida consente di ottenere tagli perpendicolari.
■ Dopo avere spento l'apparecchio, la lama da sega continua brevemente a girare per inerzia.
■ Non toccare la lama subito dopo l'utilizzo, poiché può essere molto calda.

Per segare metallo

Per la segatura del metallo usare lubrificante lungo la linea di taglio. In questo modo si evita il surriscaldamento del materiale.

Per segare il legno

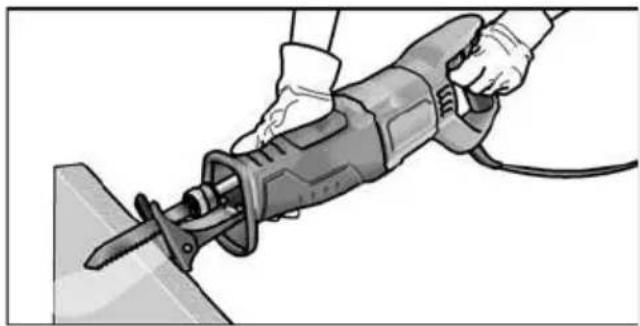

Appoggiare il seghetto in posizione perpendicolare sul pezzo in lavorazione. Condurre il seghetto lungo il legno con una pressione uniforme, premendo la guida d'appoggio contro il pezzo.

Per segare direttamente sulla parete

Grazie all'elasticità della lama bimetallo è possibile tagliare tubi a filo parete. A tal fine è sufficiente utilizzare una lama lunga che superi il diametro del tubo.

Appoggiare la lama a filo parete, in modo tale che il punto di piega si trovi al di fuori del pezzo da segare.

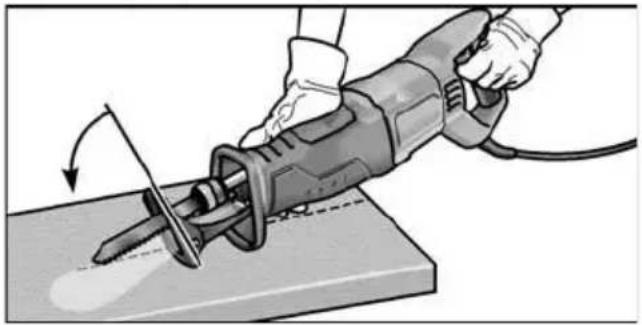

Tagli a tuffo

Il seghetto è idoneo ad eseguire tagli a tuffo in legno e plastica. Per eseguire tagli a tuffo usare solo lame corte (<150 mm)!

■ Appoggiare il bordo inferiore della guida d'appoggio sul pezzo in modo tale che la lama non tocchi il pezzo.

■ Attivare la sega.
■ Premere con forza la guida d'appoggio contro il pezzo in lavorazione e ribaltare il seghetto in avanti.

Immergere lentamente la lama del seghetto nel pezzo.

■ Una volta che la guida d'appoggio è completamente a contatto con il pezzo in lavorazione, continuare a segare lungo la linea di taglio desiderata.

i AVVERTENZA

Non eseguire tagli a tuffo nel metallo.

Altre avvertenze

• L'uso di utensili "affilati" aumenta la produttività del lavoro e la durata utile dell'elettroutensile.
• Dopo il lavoro pulire l'elettroutensile e riporlo nella valigia di trasporto in un luogo asciutto.

Manutenzione e cura

ATTENZIONE!

Prima di qualsiasi lavoro sull'elettroutensile estrarre la spina di rete.

Pulizia

ATTENZIONE!

Nella lavorazione di metalli, in caso d'impiego in condizioni estreme, nell'interno della carcassa può accumularsi polvere conduttrice.

■ Pulire l'elettroutensile e le fessure di ventilazione periodicamente. La frequenza dipende dal materiale lavorato e dalla durata dell'uso.
■ Soffiare regolarmente con aria compressa secca l'interno della carcassa con il motore.

Meccanismo

i AVVERTENZA!

Durante il periodo di garanzia, non svitare le viti sulla testa ingranaggi. In caso d'inosservanza si estinguono i doveri di garanzia del produttore.

Riparazioni

Fare eseguire le riparazioni esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.

Ricambi ed accessori

i AVVERTENZA!

Per la sostituzione usare solo parti originali del produttore. In caso di uso di prodotti d'altra provenienza si estinguono i doveri di garanzia del produttore.

Per altri accessori, specialmente utensili montati, consultare i cataloghi del produttore.

Per i disegni esplosi e le liste dei ricambi consultare il nostro sito:

www.flex-tools.com

Avvertenze per lo smaltimento

ATTENZIONE!

Rendere inservibili gli apparecchi fuori uso eliminando il cavo d'alimentazione.

Solo per paesi dell'UE.

Non gettare elettroutensili nei rifiuti domestici!

Secondo la Direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettroutensili dimessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico.

Recupero di materie prime anziché smaltimento di rifiuti.

Consegnare l'apparecchio, gli accessori e l'imballaggio al sistema di riciclaggio ecologico. Le parti in materiale sintetico sono contrassegnate per il riciclaggio specifico secondo il tipo di materiale.

AVVERTENZA!

Informarsi presso il rivenditore specializzato sulle possibilità di rottamazione!

Conformità €

Dichiariamo sotto nostra esclusiva responsabilità che il prodotto descritto in "Dati tecnici" è conforme alle seguenti norme o documenti normativi:

EN 60745 conformemente alle norme delle direttive 2014/30/UE, 2006/42/CE, 2011/65/UE.

Il responsabile della documentazione tecnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Eckhard Rühle

Esclusione della responsabilità

Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da interruzione dell'esercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto. Il costruttore ed il suo rappresentante non rispondono di danni causati da uso improprio o in combinazione con prodotti di altri costruttori.

Índice
