Produkttype	Savesværd
Mærke	Flex
Model	RS 11-28
Spænding	230 V / 50 Hz
Optagen effekt	1100 W
Tomgangshastighed	0–2700 min⁻¹
Slaglængde	28 mm
Vægt (ifølge EPTA 01/2003)	3,6 kg
Beskyttelsesklasse	II (dobbelt isolation)
Maks. skæretykkelse – Metal	20 mm
Maks. skæretykkelse – Træ	230 mm
Ledningslængde	4,0 m
Belysning	Integreret LED
Hovedfunktioner	Skæring af metal, træ, plast, fliser, keramik; lige, buede, dyksnit (træ/plast); skæring af rør
Hastighedsindstilling	Trinløs variator via aftrækker
Savestøtte	Justerbar i dybden
Lydtryksniveau	91 dB(A)
Lydeffektniveau	102 dB(A)
Vibrationer (skæring af spånplade)	14 m/s² (usikkerhed K=1,5 m/s²)
Vibrationer (skæring af træbjælke)	20 m/s² (usikkerhed K=1,5 m/s²)
Vedligeholdelse	Regelmæssig rengøring af ventilationsåbninger; blæsning med trykluft; løsn ikke reduktionsgearens skruer under garanti
Sikkerhed	Obligatorisk læsning af vejledning; brug af PPE (sikkerhedsbriller, høreværn); afbryd strømmen før indgreb
Reservedele	Brug udelukkende originale Flex-dele; eksplosionstegninger på www.flex-tools.com
Bestemmelsesmæssig anvendelse	Professionel (industri og håndværk)

Ofte stillede spørgsmål - RS 11-28 Flex

Hvordan udskifter man klingen på savesværdet Flex RS 11-28?

Tag stikket ud af apparatet. Drej låsen på værktøjsholderen mod uret for at udstøde den gamle klinge. Indsæt den nye klinge, indtil den stopper, og slip derefter låsen. Kontroller fastholdelsen ved at trække i klingen.

Hvordan justerer man savestøtten?

Tag stikket ud. Tryk på låsen på savestøtten, og skub derefter støtten til den ønskede dybde. Slip låsen.

Hvilke materialer kan man skære med denne sav?

Savesværdet Flex RS 11-28 er designet til at skære metal (op til 20 mm), træ (op til 230 mm), plast, fliser og keramik. Det giver mulighed for lige, buede og dyksnit (træ/plast).

Hvordan udfører man et dyksnit?

Brug en kort klinge (<150 mm). Placer saven med støttens underkant på emnet, så klingen ikke rører endnu. Vip saven fremad for langsomt at dyppe klingen ned. Når støtten er i anslag, fortsæt skæringen. Udfør ikke dyksnit i metal.

Hvad er savens effekt og hastighed?

Den optagne effekt er 1100 W. Tomgangshastigheden er justerbar fra 0 til 2700 slag pr. minut via den trinløse aftrækker.

Hvad er vægten af savesværdet Flex RS 11-28?

Vægten er 3,6 kg ifølge EPTA 01/2003-proceduren.

Hvad er støj- og vibrationsniveauerne?

Lydtryksniveauet er 91 dB(A) og lydeffektniveauet 102 dB(A). Vibrationerne (emissionsværdi) når op på 14 m/s² ved skæring af spånplade og 20 m/s² ved skæring af træbjælke.

Hvilke sikkerhedsinstruktioner er essentielle?

Læs altid vejledningen. Brug sikkerhedsbriller og høreværn. Hold apparatet i de isolerede håndtag. Bremse ikke klingen lateralt. Tag stikket ud før udskiftning af tilbehør eller rengøring.

Hvordan vedligeholder man savesværdet?

Rengør regelmæssigt ventilationsåbningerne med tør trykluft. Løsn ikke reduktionsgearens skruer i garantiperioden. Overlad reparationer til et autoriseret Flex-serviceværksted.

Hvor finder man kompatible klinger og reservedele?

Brug udelukkende originale Flex-klinger og -dele. Eksplosionstegninger og dellister er tilgængelige på www.flex-tools.com.

BRUGSANVISNING RS 11-28 Flex

Anvendte symboler 59

Symboler på apparatet. 59

Tekniske data 59

Oversigt 60

For din egen sikkerheds skyld ..... 61

Støj og vibration 62

Brugsanvisning 63

Vedligeholdelse og pleje 65

Bortskaffelse 65

(€-overensstemmelse 65

Ansvarsudelukkelse 65

Anvendte symboler

ADVARSEL!

Betegner en umiddelbar truende fare.

Ved tilsidesættelse af henvisningen opstår der livsfare eller fare for alvorlig tilskadekomst.

FORSIGTIG!

Betegner en mulig farlig situation.

Ved tilsidesættelse af henvisningen er der fare for tilskadekomst eller materielle skader.

BEMAERK!

Betegner anvendelsestips og vigtige informationer.

Symboler på apparatet

Læs betjeningsvejledningen inden ibrugtagning!

Benyt øjenværn!

Benyt høreværn!

Henvisning om bortskaffelse af den udtjente maskine (se side 65)!

Tekniske data

Bajonetsav RS 11-28
Netspænding	V/Hz	230/50
Optaget effekt W 1100
Tomgangsslagtal	slag/min	0–2700
Slag mm 28
Maks. materialetykkelse – Metal – Træ	mm mm	20 230
Vægt i henhold til "EPTA-procedure 01/2003"	kg 3,6
Beskyttelsesklasse II

Oversigt

1 Savestøtte
2 Værktøjsholder
3 Lås til værktøjsholder
4 LED-belysning

Til oplysning af arbejdsområdet.

5 Forreste håndgreb
6 Tænd-/sluk-knap

Til tænd og sluk samt til opnåelse af maks. slagtal.

Læs venligst alle sikkerhedsanvisninger og anvisninger. I tilfælde af manglende overholdelse af sikkerhedsanvisningerne og anvisningerne er der risiko for elektriske stød, brand og/eller alvorlige kvæstelser. Opbevar venligst sikkerhedsanvisningerne og anvisningerne af hensyn til senere brug. Inden elværktøjet tages i brug læs og følg:

– denne betjeningsvejledning,
- Generelle sikkerhedsanvisninger" for håndtering af elværktøjer i vedlagte hæfte (skrift nr.: 315.915),
- de for anvendelsesstedet gældende regler og forskrifter vedrørende forebyggelse af ulykker.

Dette elværktøj er konstrueret i henhold til aktuelt teknisk niveau og anerkendte sikkerhedstekniske regler. Alligevel kan der ved dets brug opstå fare for brugers eller tredjemands liv og lemmer, maskinen kan beskadiges, eller der kan opstå andre materielle skader. Elværktøjet må kun benyttes

– til det dertil beregnede formål,
- i sikkerhedsteknisk upåklagelig tilstand.
Fejl, der har negativ indflydelse på sikkerheden, skal afhjælpes omgående.

Bestemmelsesmæssig brug

Bajonetsaven er beregnet

– til erhvervsmæssig brug inden for industri og håndværk,
– til savning af metal, plast og træ,
– til savning af fliser og keramik,
– til lige og buede snit,
- til skæring af rør,
– til brug med passende værktøj, som producenten har anbefalet til denne maskine.

Sikkerhedsanvisninger for bajonetsave

Tag fat i det isolerede håndtag, når der arbejdes på steder, hvor indsatsværktøjet vil kunne ramme skjulte strømledninger eller maskinens egen ledning. Kontakt med en spændingsførende ledning kan også sætte metaldele på apparatet under spænding og medføre elektriske stød.
- Hold hænderne væk fra saveområdet. Grib ikke ind under arbejdsemnet. Ved kontakt med savklingen er der fare for kvæstelser.
■ Før kun elværktøjet mod emnet, når det er tændt. Ellers er der fare for tilbageslag, hvis indsatsværktøjet sætter sig fast iemnet.
■ Sørg for, at savestøtten altid ligger an mod emnet ved savning. Savklingen kan sætte sig fast, hvorved man kan miste kontrollen over elværktøjet.
■ Sluk elværktøjet efter afslutning af arbejdet, og træk først savklingen ud af snittet, når den står helt stille. Derved undgår du et tilbageslag, og du kan lægge elværktøjet fra dig uden risiko.
■ Brug kun ubeskadigede, fejlfri savklinger. Bøjede eller sløve savklinger kan knække eller forårsage et tilbageslag.
■ Efter at du har slukket, må du ikke bremse savklingen ved at trykke ud til siden. Savklingen kan beskadiges, knække eller forårsage et tilbageslag.
■ Spænd materialet godt fast. Understøt ikke værktøjet med hånden eller foden. Rør ikke ved andre genstande eller ved gulvet med saven, når den er i gang. Der er fare for tilbageslag.
Elværktøjet må ikke benyttes, hvis kablet er beskadiget. Berør ikke et beskadiget kabel og træk netstikket ud af stikkontakten, hvis kablet skulle blive beskadiget under arbejdet. Beskadigede kabler øger risikoen for elektrisk stød.

■ Anvend egnede søgeapparater til detektering af skjulte forsyningsledninger, eller kontakt det lokale forsyningsselskab. Kontakt med elledninger kan medføre brand og elektrisk stød. Beskadigelse af en gasledning kan medføre eksplosion. Indtrængen i en vandledning forårsager materielle skader, eller det kan forårsage elektriske stød.
- Hold elværktøjet fast med begge hænder, når der arbejdes, og sørg for at stå stabilt. Elværktøjet kan føres mere sikkert med begge hænder.
■ Hold arbejdspladsen ren. Materialeblandinger er især farlige. Letmetalstøv kan brænde eller eksplodere.
■ Vent, til elværktøjet er standset helt, før du lægger det fra dig. Indsatsværktøjet kan sætte sig fast, hvorved man kan miste kontrollen over elværktøjet.
Husk at sikre arbejdsemnet. Det er mere sikkert at holde arbejdsemnet fast med en spændeanordning end med hånden.

Specielle sikkerhedsanvisninger

■ Netspændingen og spændings-angivelsen på typeskiltet skal stemme overens.
Der må ikke bearbejdes materialer, hvor sundhedsfarlige stoffer frigives (f.eks. asbest).
■ Ved mærkning af elværktøjet må der kun anvendes selvklæbende skilte. Bor ikke huller i huset.

Støj og vibration

Støj- og svingningsværdierne er beregnet ifølge EN 60745.

Det A-vægtede støjniveau for apparatet er typisk:

– Lydtryksniveau: 91 dB(A)
– Lydeffektniveau: 102 dB(A)
- Usikkerhed K: 3 dB

Samlet svingningsværdi:

• Emissionsværdi a h ved savning i spånplade: 14 m/s 2
• Emissionsværdi a h ved savning i træbjælker: 20 m/s 2
  – Usikkerhed K: 1,5 m/s ^2

OBS!

De angivne måleværdier gælder for nye apparater. Støj- og svingningsværdierne ændrer sig ved daglig brug.

i BEMAERK!

Det svingningsniveau, der er angivet i disse anvisninger, er blevet målt i henhold til en standardiseret måleproces i EN 60745 og kan bruges til at sammenligne elværktøjerne. Det egner sig også til en foreløbig vurdering af svingningsbelastningen.

Det angivne svingningsniveau repræsenterer elværktøjets hovedsagelige anvendelse. Hvis elværktøjet imidlertid benyttes til andre formål, med afvigende indsatsværktøjer eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan øge svingningsbelastningen betydeligt i hele arbejdstidsrummet.

For en nøjagtig vurdering af svingningsbelastningen bør man også tage højde for de tider, hvor værktøjet er slukket eller kører, men faktisk ikke bruges. Dette kan reducere svingningsbelastningen betydeligt i hele arbejdstidsrummet.

Fastlæg yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren imod påvirkning af svingninger, som for eksempel: vedligeholdelse af elværktøj og indsatsværktøjer, varmholdelse af hænder, organisation af arbejdsforløb.

FORSIGTIG!

Ved et lydtryk på over 85 dB(A) skal der benyttes høreværn.

Brugsanvisning

Inden ibrugtagning

Pak elværktøjet og tilbehøret ud og kontrollér, om det er komplet eller beskadiget under transporten.

Isætning/skift af savklinger

ADVARSEL!

Træk netstikket ud af stikkontakten, før der udføres arbejde på elværktøjet.

Udkastning af brugt savklinge

FORSIGTIG!

• Benyttede indsatsværktøjer kan være meget varme. Brug beskyttelseshandsker!
• I udkastretningen må der ikke være personer, dyr eller sarte overflader.

Løsn låsen til værktøjholderen ved at dreje mod urets retning, og hold fast (1.). Den brugte savklinge kastes ud ved hjælp af fjederkraft (2.).

BEMAERK!

Hvis den brugte savklinge ikke kastes ud, kan den trækkes ud af værktøjsholderen fremefter.

Isætning af ny savklinge

Vælg savklinge efter materialet, der skal bearbejdes. Anvendelige savklinger fremgår af producentens katalog.

FORSIGTIG!

Fare for personskade på grund af tænder. Brug beskyttelseshandsker!

Værktøjsholderen skal være fri for materialerester. Tilsmudsninger fjernes med trykluft eller børste.

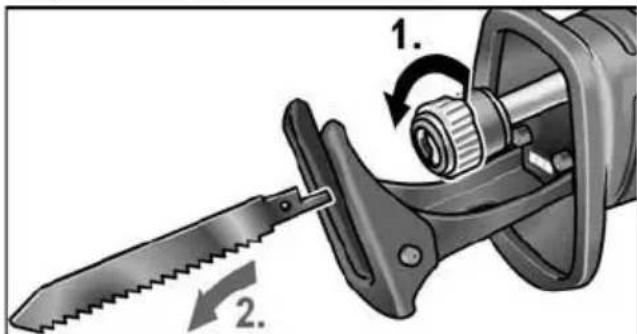

■ Løsn værktøjsholderen ved at dreje mod urets retning (1.). Værktøjsholderen låser i endestilling.
Isæt savklingen i værktøjsholderen, og skub den ind til anslaget (2.).
- Slip værktøjsholderens lås, som lukkes ved hjælp af fjederkraft.
■ Kontrollér at savklingen sidder ordentligt fast ved at trække i den flere gange.

BEMAERK!

Hvis værktøjsholderens lås ikke lukkes rigtigt, skal den lukkes ved at dreje med uret.

Træk netstikket ud af stikkontakten, før der udføres arbejde på elværktøjet.

Ved at indstille savestøtten kan man f.eks. begrænse savklingens skæredybde.

Tænd/sluk af elværktøj

Med elværktøjets afbryder er det muligt at forøge slagtallet langsomt op til maks. værdien.
■ Tryk på afbryderen, og hold den. Elværktøjet starter.

Når elværktøjet er tændt, lyser lysdioden på arbejdsområdet.

Slukning af apparatet:

■ Slip afbryderen.

Arbejdsanvisninger

ADVARSEL!

Hold altid fast i elværktøjet med begge hænder!

■ Fastspænd så vidt muligt emnet, der skal skæres, i et skruestik.
■ Saven er udstyret med en savestøtte. Denne skal begrænse vibrationerne. Desuden opnås retvinklede snit.
■ Efter slukningen har savklingen et kort efterløb.
■ Rør aldrig ved savklingen umiddelbart efter brug, da den kan være meget varm.

Savning af metal

Brug smøremiddel langs med skærelinjen ved savning af metal. Derved undgås en for kraftig opvarmning af materialet.

Savning af træ

Sæt saven retvinklet på emnet. Før saven gennem træet med et jævnt tryk, og tryk samtidig savestøtten mod emnet.

Savning direkte på væggen

På grund af bimetal-savklingernes elasticitet er det muligt at overskære rør i niveau med væggen. Brug en tilstrækkeligt lang savklinge, hvis længde overstiger rørets diameter. Sæt savklingen på i niveau med væggen, så knækstedet er uden for det emne, der skal saves.

Dyksnit

Saven er egnet til dyksnit i træ og plast. Brug kun korte savklinger (<150 mm) til udførelse af dyksnit!

■ Sæt saven på emnet med underkanten af savestøtten, så savklingen ikke berører emnet.

■ Sav videre langs den ønskede skærelinje, när hele savestøtten ligger an mod emnet.

i BEMAERK

Udfør ikke dyksnit i metal.

Yderligere oplysninger

• Brugen af "skarpe" indsatsværktøjer øger arbejdsydelsen og forlænger elværktøjets levetid.
  – Rengør elværktøjet efter arbejdets afslutning, læg det i transportkufferten og opbevar det på et tørt sted.

Vedligeholdelse og pleje

ADVARSEL!

Træk netstikket ud af stikkontakten, før der udføres arbejde på elværktøjet.

Rengøring

ADVARSEL!

Der kan aflejres lededygtigt støv i husets indre ved ekstrem anvendelse i forbindelse med bearbejdning af metaller.

Elværktøj og ventilationsslidser skal rengøres regelmæssigt. Intervallerne afhænger af materialet, der skal bearbejdes, og af brugsvarigheden.
■ Blæs husets indre med motor ud regelmæssigt med tør trykluft.

Gearkasse

BEMAERK!

Skruerne på gearhovedet må ikke løsnes i garantiperioden. Ved tilsidesættelse af dette bortfalder producentens garantiforpligtelser.

Reparationer

Reparationer må udelukkende udføres af et kundeserviceværksted, der er autoriseret af producenten.

Der må kun anvendes originale dele fra producenten ved udskiftning. Ved anvendelse af fremmede fabrikater bortfalder producentens garantiforpligtelser. Yderligere tilbehør, især indsatsværktøjer, findes i katalogerne fra producenten. Eksplosionstegninger og reservedelslister finder du på vores hjemmeside: www.flex-tools.com

Bortskaffelse

ADVARSEL!

Elværktøjer er ikke normalt husholdningsaffald!

I henhold til europæisk direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og implementering i national ret skal udtjente elektroværktøjer indsamles separat og afleveres på et indsamlingssted for materialegenvinding.

Råstofgenvinding i stedet for bortskaffelse af affald.

Produktet, tilbehøret og emballagen skal affaldsbehandles miljørigtigt. Plastdelene er mærket til sortering efter affaldstype.

BEMAERK!

Forhandleren giver oplysninger om bortskaffelsesmuligheder!

€-overensstemmelse

Vi erklærer under eneansvar, at produktet beskrevet under „Tekniske data“ er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60745 i henhold til bestemmelserne i direktiverne 2014/30/EU, 2006/42/EF, 2011/65/EU. Ansvarlig for det tekniske dossier: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Eckhard Rühle Manager Research & Development (R & D) 12.11.2018

Producenten og dennes repræsentant hæfter ikke for skader og mistet fortjeneste som følge af driftsafbrydelse i virksomheden, der er forårsaget af produktet eller fordi produktet ikke kunne benyttes. Producenten og dennes repræsentant hæfter ikke for skader opstået som følge af usagkyndig anvendelse eller i forbindelse med produkter fra andre producenter.
