Produkttyp	Tigersåg
Märke	Flex
Modell	RS 11-28
Spänning	230 V / 50 Hz
Upptagen effekt	1100 W
Tomgångshastighet	0–2700 min⁻¹
Slaglängd	28 mm
Vikt (enligt EPTA 01/2003)	3,6 kg
Skyddsklass	II (dubbel isolering)
Max. sågtjocklek – metall	20 mm
Max. sågtjocklek – trä	230 mm
Sladdlängd	4,0 m
Belysning	Inbyggd LED
Huvudfunktioner	Sågning av metall, trä, plast, kakel, keramik; raka, böjda, sticksågning (trä/plast); kapning av rör
Hastighetsinställning	Progressiv varvtalsreglering via avtryckare
Sågstöd	Djupjusterbart
Ljudtrycksnivå	91 dB(A)
Ljudeffektnivå	102 dB(A)
Vibrationer (sågning i spånskiva)	14 m/s² (osäkerhet K=1,5 m/s²)
Vibrationer (sågning i träbalk)	20 m/s² (osäkerhet K=1,5 m/s²)
Underhåll	Regelbunden rengöring av ventilationsöppningar; blåsning med tryckluft; lossa inte växelhusets skruvar under garantitiden
Säkerhet	Obligatorisk läsning av bruksanvisning; användning av personlig skyddsutrustning (glasögon, hörselskydd); stäng av strömmen före ingrepp
Reservdelar	Använd endast originaldelar från Flex; sprängskisser på www.flex-tools.com
Ändamålsenlig användning	Professionell (industri och hantverk)

Vanliga frågor - RS 11-28 Flex

Hur byter man sågbladet på Flex RS 11-28 tigersåg?

Koppla från apparaten. Vrid låsningen av verktygsinfästningen moturs för att kasta ut det gamla bladet. Sätt i det nya bladet till stoppet, släpp sedan låsningen. Kontrollera att bladet sitter fast genom att dra i det.

Hur justerar man sågstödet?

Koppla från apparaten. Tryck på sågstödets låsning, skjut sedan stödet till önskat djup. Släpp låsningen.

Vilka material kan man såga med denna såg?

Flex RS 11-28 tigersåg är utformad för att såga metall (upp till 20 mm), trä (upp till 230 mm), plast, kakel och keramik. Den möjliggör raka, böjda och sticksågning (trä/plast).

Hur gör man en sticksågning?

Använd ett kort blad (<150 mm). Placera sågen med stödets underkant på arbetsstycket, bladet får inte röra vid materialet än. Vicka sågen framåt för att långsamt sänka bladet. När stödet ligger an, fortsätt sågningen. Gör inte sticksågning i metall.

Vilken effekt och hastighet har sågen?

Upptagen effekt är 1100 W. Tomgångshastigheten är justerbar från 0 till 2700 slag per minut via den progressiva avtryckaren.

Vad väger Flex RS 11-28 tigersåg?

Vikten är 3,6 kg enligt EPTA 01/2003.

Vilka är ljud- och vibrationsnivåerna?

Ljudtrycksnivån är 91 dB(A) och ljudeffektnivån är 102 dB(A). Vibrationerna (emissionsvärde) uppgår till 14 m/s² vid sågning i spånskiva och 20 m/s² vid sågning i träbalk.

Vilka säkerhetsföreskrifter är viktiga?

Läs alltid bruksanvisningen. Använd skyddsglasögon och hörselskydd. Håll maskinen i de isolerade handtagen. Bromsa inte bladet i sidled. Koppla från innan byte av tillbehör eller rengöring.

Hur underhåller man tigersågen?

Rengör regelbundet ventilationsöppningarna med torr tryckluft. Lossa inte växelhusets skruvar under garantiperioden. Lämna reparationer till en auktoriserad Flex-serviceverkstad.

Var hittar man kompatibla blad och reservdelar?

Använd endast originalblad och reservdelar från Flex. Sprängskisser och dellistor finns på www.flex-tools.com.

BRUKSANVISNING RS 11-28 Flex

Ikke brems sagbladet när du har slätt det av ved å trykke mot siden. Sagbladet kan bli skadet, brekke eller forårsake tilbakeslag.

Buller och vibrationer 77

Bruksanvisning 78

Underhåll och skötsel 80

Anvisningar gällande avfallshantering . . 80

(€-överensstämmelse 80

Ansvarsfriskrivning 80

Använda symboler

WARNING!

Varnar för en omedelbart hotande fara. Risk för liv och lem eller svåra personskador om varningen ej beaktas.

VAR FÖRSIKTIG!

Varnar för en potentiellt farlig situation.

Om varningen ej beaktas kan person- eller sakskador uppstå.

OBS!

Hänvisar till användningstips och viktig information.

Symboler på maskinen

Läs bruksanvisningen före idrifttagning!

Använd ögonskydd!

Använd hörselskydd!

Skrotningsanvisning för den gamla maskinen (se sida 80)!

Tekniska data

Tigersåg RS 11-28
Nätspänning V/Hz 230/50
Upptagen effekt W 1100
Tomgångsslagtal	min ^-1	0–2700
Slaglängd mm 28
Max. materialtjocklek – Metall – Trä	mm mm	20 230
Vikt motsvarande "EPTA-procedur 01/2003"	kg 3,6
Skyddsklass II

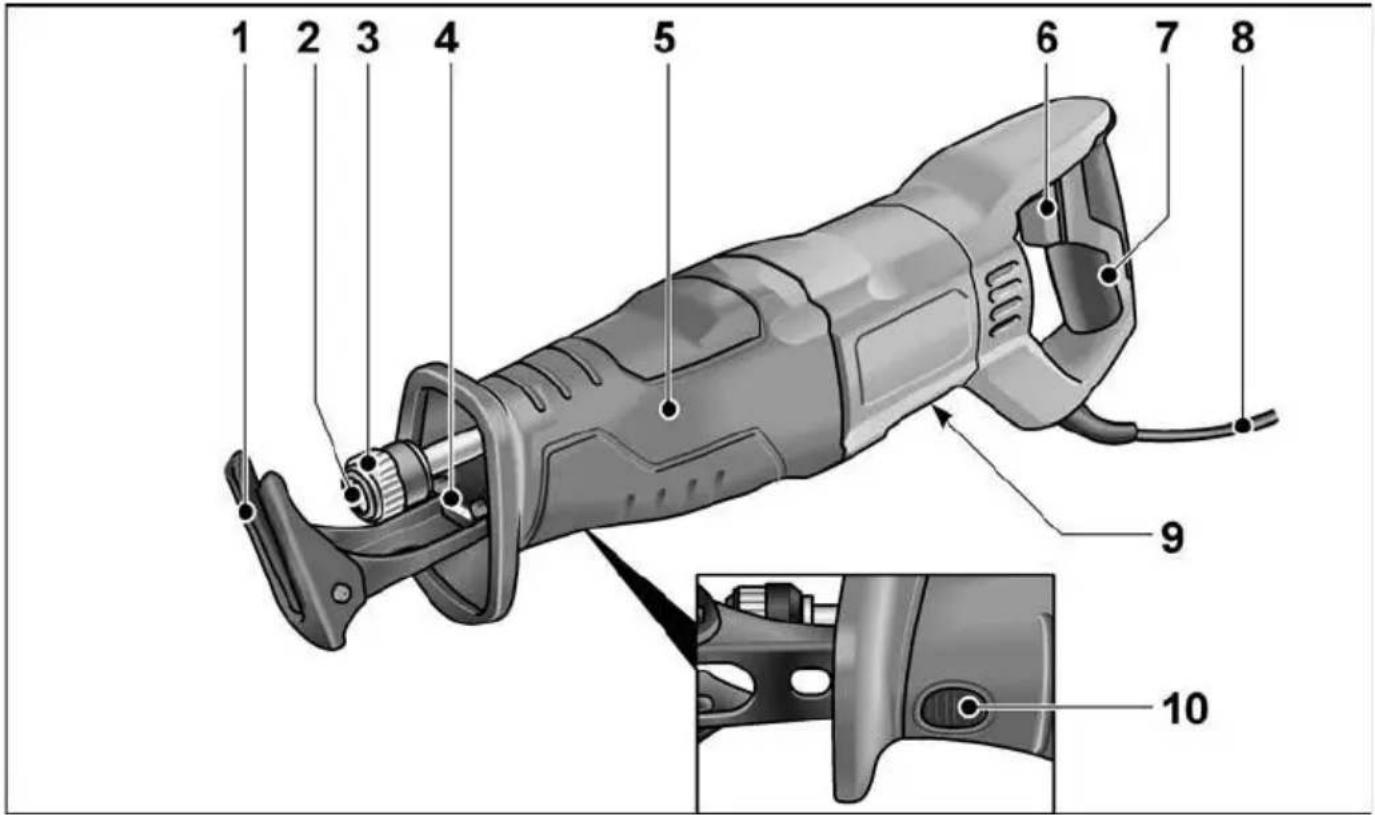

Översikt

1 Såganhåll
2 Verktygshållare
3 Låsanordning verktygsfäste
4 LED-belysning

För att lysa upp arbetsytan.

5 Främre handtag
6 Strömställare

För till- och frånkoppling samt acceleration upp till maximalt slagtal.

7 Bakre handtag
8 Nätkabel 4,0 m med nätkontakt
9 Typskylt *
10 Låsanordning såganhåll

* ej synlig

För din säkerhet

WARNING!

Läs alla säkerhetsanvisningar och övriga anvisningar. Underlåtenhet att följa säkerhetsanvisningarna och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och övriga anvisningar för framtida bruk.

Läs innan elverktyget tas i bruk noggrant igenom och följ

– den föreliggande bruksanvisningen,
- "Allmänna säkerhetsanvisningar" för elverktyg i det bifogade häftet (skrift-nr: 315.915),
- regler och föreskrifter för olycksförebyggande som gäller på orten, där maskinen används.

Detta elverktyg är konstruerat enligt modern teknik och vedertagna säkerhetstekniska regler. Men det finns ändå risk för att användaren eller personer i närheten skadas när maskinen används. Det finns även risk för materiella skador. Elverktyget får endast användas

• för avsett ändamål,
• i säkerhetstekniskt felfritt tillständ.

Fel som kan påverka säkerheten måste omgående åtgärdas.

Avsedd användning

Den tigersågen är avsedd

– för yrkesmässig användning inom industri och hantverk,
– för sågning i metall, plast och trä
- för sågning i kakelplattor och keramik
– för rak sågning och kurvsågning
– för kapning av rör
– för användning med lämpliga och av tillverkaren för denna maskin rekommenderade verktyg.

Säkerhetsanvisningar för tigersågar

Håll alltid maskinen i de isolerade handtagen när du utför arbeten som innebär att verktyget kan träffa dolda strömledningar eller den egna nätsladden. Kontakt med en strömförande ledning kan även sätta metallmaskindelar under spänning och leda till elektriska stötar.
Håll händerna på avständ från sågens arbetsområde. Håll inte under arbetsstycket. Vid kontakt med sågbladet finns risk för skador.
■ För endast elverktyget mot arbetsstycket när det är tillkopplat. Annars finns risk för bakslag om insatsverktyget fastnar i arbetsstycket.
Se till att såganhållet alltid ligger an mot arbetsstycket vid sågning. Sågbladet kan fastna, vilket kan leda till att du tappar kontrollen över elverktyget.
■ Stäng av elverktyget efter avslutat arbete och dra inte ur sågbladet ur snittet förrän det har stannat helt. På så sätt undviker du bakslag och kan lägga ifrån dig elverktyget på ett säkert sätt.
■ Använd endast oskadade, felfria sågblad. Böjda eller slöa sågblad kan brytas av eller orsaka bakslag.
■ Bromsa inte sågbladet genom att trycka det åt sidan när du har stängt av elverktyget. Sågbladet kan skadas, brytas av eller orsaka bakslag.
■ Spänn fast materialet ordentligt. Stötta inte arbetsstycket med handen eller foten. Vidrör inga föremål eller marken med sågen när den är igång. Det medför risk för bakslag.
■ Använd inte elverktyget med skadad kabel. Vidrör inte den skadade kabeln och dra ut nätkontakten om kabeln skadas under arbetet. Defekta kablar höjer risken för elektriska stötar.

■ Använd lämpliga detektorer för att hitta dolda försörjningsledningar eller kontakta den lokala leverantören. Kontakt med elledningar kan leda till brand och elektriska stötar. Skada på en gasledning kan leda till explosion. Att såga i en vattenledning innebär risk för materiella skador och elstötar.
Håll alltid maskinen med båda händerna under arbetet och se till att du står stadigt. Maskinen förs säkrare med två händer.
Håll arbetsplatsen ren. Materialblandningar är särskilt farliga. Lättmetalldamm kan börja brinna eller explodera.
Vänta tills elverktyget har stannat helt innan du lägger det ifrån dig. Insatsverktyget kan fastna och göra att man tappar kontrollen över elverktyget.
Säkra arbetsstycket. Ett fastspänt arbetsstycke hålls säkrare på plats än med handen.

Särskilda säkerhetsanvisningar

Nätspänning och spänningsangivelsen på typskylten måste överensstämma med varandra.
■ Bearbeta ej material som avger hälsovådliga ämnen (t.ex. asbest).
■ Använd endast självhäftande dekaler för att märka elverktyget. Borra ej hål i huset.

Buller och vibrationer

Buller- och svängningsvärdena har uppmätts enligt EN 60745.

Maskinens A-uppmätta bullernivå under typiska förhållanden ger följande värden:

– Ljudtrycksnivå: 91 dB(A);
– Ljudeffektnivå: 102 dB(A);
- Osäkerhet K: 3 dB.
Sammanlagt svängningsvärde:
– Emissionsvärde a h vid sågning i spånskiva: 14 m/s 2
– Emissionsvärde a _h vid sågning i träbjälkar: 20 m/s 2
– Osäkerhet K: 1,5 m/s ^2

OBS!

De angivna mätvärdena gäller för nya maskiner. I dagligt bruk ändras buller- och svängningsvärdena.

i OBS!

Den i denna bruksanvisning angivna svängningsnivån är uppmätt enligt en i EN 60745 standardiserad mätmetod och kan användas för jämförelse av elverktyg med varandra. Den lämpar sig också för en preliminär uppskattning av svängningsbelastningen.

Den angivna svängningsnivån gäller för elverktygets huvudsakliga användning. Om elverktyget används för andra ändamål med avvikande insatsverktyg eller bristande underhåll, kan svängningsnivån avvika. Detta kan tydligt höja svängningsbelastningen över hela livslängden.

För en exakt bedömning av svängningsbelastningen bör den tid då verktyget är avstängt, eller då det är igång men inte används, tas med i beräkningen. Detta kan tydligt minska svängningsbelastningen över hela livslängden.

Inför extra säkerhetsrutiner för att skydda användaren mot vibrationer, till exempel: underhåll av elverktyg och insatsverktyg, att händerna hålls varma, organisering av arbetsprocesser.

VAR FÖRSIKTIG!

Använd hörselskydd när ljudtrycket överskrider 85 dB(A).

Bruksanvisning

Före idrifttagning

Packa upp elverktyget och motsvarande tillbehör och kontrollera att leveransen är fullständig och att inga transportskador uppstått.

Montering/byte av sågbladen

WARNING!

Dra ut nätkontakten före alla arbeten på elverktyget.

Utstötning av använt sågblad

VAR FÖRSIKTIG!

• Insatsverktyg kan bli heta. Använd skyddshandskar!
• Se till att inga människor, djur eller känsliga ytor befinner sig i verktygets utstötningsriktning.

Lås upp verktygsfästet genom att vrida låsanordningen moturs och hålla fast det i positionen (1.).
En fjäder stöter ut det använda sågbladet ur verktyget (2.).

OBS!

Om det använda sågbladet inte stöts ut automatiskt, drar du i stället manuellt sågbladet framåt och ut ur verktygsfästet.

Montering av nytt sågblad

Välj rätt sågblad för det material som ska bearbetas. Se tillverkarens katalog för information om vilka sågblad som kan användas.

VAR FÖRSIKTIG!

Risk att skada sig på de vassa sågtänderna. Använd skyddshandskar!

■ Verktygsfästet måste vara fritt från sågningsrester. Ta bort eventuell smuts med tryckluft eller en borste.

• Öppna verktygshållaren genom att vrida den moturs (1.). Verktygshållaren hakar i slutläget.
  ■ Sätt i sågbladet i verktygsfästet och skjut in det tills det tar stopp (2.).
  ■ Släpp verktygsfästets låsanordning. Fjädern gör då att låsanordningen stängs.
  ■ Se till att sågbladet sitter ordentligt på _plats genom att dra i bladet flera gånger.

i OBS!

Om verktygsfästets läsanordning inte stängs ordentligt kan du stänga det manuellt genom att vrida läsanordningen medurs.

Justering av såganhållet

WARNING!

Dra ut nätkontakten före alla arbeten på elverktyget.

Såganhållet ska alltid ligga an mot materialet vid sågning för att undvika överdrivna vibrationer.

Genom justering av såganhållet kan till exempel sågbladets skärdjup begränsas.

■ Tryck in såganhållets låsknapp (1.).

■ Ställ in såganhållet på det djup som behövs (2.).
■ Släpp såganhållets läsknapp.

Till- och frånkoppling av elverktyget Elverktygets strömställare gör det möjligt att öka slagtalet långsamt upp till maximalvärdet.

■ Håll strömställaren intryckt. Elverktyget startar.

När elverktyget är tillkopplat lyser LEDbelysningen upp arbetsytan. Maskinens frånkoppling:

■ Släpp strömställaren.

Arbetsanvisningar

WARNING!

Håll alltid elverktyget med båda händerna!

■ Spänn fast det arbetsstycke som ska kapas i ett skruvstycke om det är möjligt.
Sågen har ett såganhåll. Detta bidrar till att reducera vibrationer. Dessutom gör det att snitten får räta vinklar.
■ Efter frånkoppling fortsätter sågklingan att rotera en kort stund.
■ Ta aldrig i sågbladet direkt efter användning. Det kan vara mycket hett.

Sågning i metall

Använd smörjmedel längs snittet vid sågning i metall. Detta förhindrar att materialet blir för varmt.

Sågning i trä

Sätt sågen i rät vinkel mot arbetsstycket. För sågen med jämnt tryck genom träet och tryck såganhället mot arbetsstycket.

Sågning direkt vid väggen

Tack vare bimetall-sågbladens elasticitet är det möjligt att kapa rör som går längs med väggen. Använd ett tillräckligt långt sågblad som är längre än rörets diameter. Lägg an sågbladet mot väggen så att böjen ligger utanför arbetsstycket som ska sågas.

Doppsågning

Sågen är lämpad för doppsågning i trä och plast. Använd endast korta sågblad (<150 mm) vid doppsågning!

■ Sätt sågen med underkanten på såganhållet mot arbetsstycket, så att sågbladet inte vidrör arbetsstycket.

■ Starta sågen.
■ Tryck såganhållet mot arbetsstycket och vinkla sågen framåt.

Sänk långsamt ner sågbladet i arbetsstycket.

■ Fortsätt såga längs det önskade snittet när såganhållet ligger an helt mot arbetsstycket.

i OBS

Utför inte doppstågning i metall.

Övrigt

• Användning av "vassa" insatsverktyg ökar effektiviteten och förlänger elverktygets livslängd.
  – Rengör maskinen efter arbetet och förvara den i transportväskan på en torr plats.

Underhåll och skötsel

WARNING!

Dra ut nätkontakten före alla arbeten på elverktyget.

Rengöring

WARNING!

Vid bearbetning av metall kan vid intensiv användning strömledande damm avlagras på husets insida.

■ Rengör elverktyget och ventilationsgallret regelbundet. Intervallen är beroende av det bearbetade materialet och brukstiden.
Blås regelbundet ur husets insida och motor med torr tryckluft.

Drev

OBS!

Lossa inte skruvarna på drevtoppen under garantitiden. I annat fall upphör tillverkarens garantiförpliktelser att gälla.

Reparation

Reparationer får endast utföras av en serviceverkstad som är auktoriserad av tillverkaren.

Reservdelar och tillbehör

OBS!

Använd vid byte endast tillverkarens originaldelar. Vid användning av andra tillverkares delar upphör tillverkarens garantiförpliktelser att gälla.

Se tillverkarens kataloger för ytterligare tillbehör, särskilt insatsverktyg.

Sprängskisser och reservdelslistor hittar du på vår webbplats:

www.flex-tools.com

Anvisningar gällande avfallshantering

WARNING!

Gör förbrukade maskiner obrukbara genom att avlägsna nätkabeln.

Endast för EU-stater.

Kasta ej elverktyg i hushållssoporna!

Enligt det europeiska direktivet 2012/19/EU om avfall av gamla elektriska och elektroniska apparater och omsättningen i nationell rätt ska förbrukade elverktyg samlas separat och lämnas in till miljövänlig återvinning.

Materialåtervinning istället för avfallshantering.

Maskin, tillbehör och förpackning kan återvinnas. Plastdelarna är märkta för att underlätta sorteringen vid återvinning.

OBS!

Fråga fackhandlaren rörande avfallshanteringsmöjligheterna!

-överensstämmelse

Vi förklarar under vårt ensamma ansvar, att den under "Tekniska data" beskrivna produkten motsvarar följande standarder eller normativa dokument.

EN 60745 enligt bestämmelserna i direktiven 2014/30/EU, 2006/42/EG, 2011/65/EU.

Ansvarig för tekniska underlag:

Tillverkaren och dennes representanter tar inget ansvar för skador och förlorad inkomst till följd av driftavbrott som orsakats av produkten eller av att produkten inte har kunnat användas. Tillverkaren och dennes representanter tar inget ansvar för skador som uppstår genom felaktig användning eller tillsammans med produkter från andra tillverkare.
