Tipo de producto	Sierra sable
Marca	Flex
Modelo	RS 11-28
Tensión	230 V / 50 Hz
Potencia absorbida	1100 W
Velocidad en vacío	0–2700 min⁻¹
Carrera	28 mm
Peso (según EPTA 01/2003)	3,6 kg
Clase de protección	II (doble aislamiento)
Espesor máx. de corte – Metal	20 mm
Espesor máx. de corte – Madera	230 mm
Longitud del cable	4,0 m
Iluminación	LED integrada
Funciones principales	Corte de metal, madera, plástico, azulejos, cerámica; cortes rectos, curvos, de inmersión (madera/plástico); corte de tubos
Ajuste de velocidad	Variador progresivo por gatillo
Soporte de corte	Ajustable en profundidad
Nivel de presión sonora	91 dB(A)
Nivel de potencia sonora	102 dB(A)
Vibraciones (corte de tablero aglomerado)	14 m/s² (incertidumbre K=1,5 m/s²)
Vibraciones (corte de viga de madera)	20 m/s² (incertidumbre K=1,5 m/s²)
Mantenimiento	Limpieza regular de las rejillas; soplado con aire comprimido; no aflojar los tornillos del reductor en garantía
Seguridad	Lectura del manual obligatoria; uso de EPI (gafas, casco antirruido); cortar la alimentación antes de cualquier intervención
Piezas de repuesto	Utilizar exclusivamente piezas originales Flex; vistas despiece en www.flex-tools.com
Uso previsto	Profesional (industria y artesanía)

Preguntas frecuentes - RS 11-28 Flex

¿Cómo cambiar la hoja de la sierra sable Flex RS 11-28?

Desconecte el aparato. Gire el bloqueo de la fijación de la herramienta en sentido antihorario para expulsar la hoja vieja. Inserte la hoja nueva hasta el tope, luego suelte el bloqueo. Verifique la sujeción tirando de la hoja.

¿Cómo ajustar el soporte de corte?

Desconecte el aparato. Presione el bloqueo del soporte de corte, luego deslice el soporte a la profundidad deseada. Suelte el bloqueo.

¿Qué materiales se pueden cortar con esta sierra?

La sierra sable Flex RS 11-28 está diseñada para cortar metal (hasta 20 mm), madera (hasta 230 mm), plástico, azulejos y cerámica. Permite cortes rectos, curvos y de inmersión (madera/plástico).

¿Cómo realizar un corte de inmersión?

Use una hoja corta (<150 mm). Coloque la sierra con el borde inferior del soporte sobre la pieza, sin que la hoja toque todavía. Incline la sierra hacia adelante para hundir la hoja lentamente. Una vez que el soporte esté apoyado, continúe el corte. No realice cortes de inmersión en metal.

¿Cuál es la potencia y la velocidad de la sierra?

La potencia absorbida es de 1100 W. La velocidad en vacío es ajustable de 0 a 2700 carreras por minuto mediante el gatillo progresivo.

¿Cuál es el peso de la sierra Flex RS 11-28?

El peso es de 3,6 kg según el procedimiento EPTA 01/2003.

¿Cuáles son los niveles de ruido y vibraciones?

El nivel de presión sonora es de 91 dB(A) y el nivel de potencia sonora de 102 dB(A). Las vibraciones (valor de emisión) alcanzan 14 m/s² para el corte de tablero aglomerado y 20 m/s² para el corte de viga de madera.

¿Qué instrucciones de seguridad son esenciales?

Lea siempre el manual. Use gafas y casco antirruido. Sostenga el aparato por las empuñaduras aislantes. No frene la hoja lateralmente. Desconecte antes de cualquier cambio de accesorio o limpieza.

¿Cómo mantener la sierra sable?

Limpie regularmente las rejillas de ventilación con aire comprimido seco. No afloje los tornillos del reductor durante el período de garantía. Confíe las reparaciones a un taller de servicio técnico autorizado Flex.

¿Dónde encontrar hojas compatibles y piezas de repuesto?

Use exclusivamente hojas y piezas originales Flex. Las vistas despiece y las listas de piezas están disponibles en www.flex-tools.com.

MANUAL DE USUARIO RS 11-28 Flex

Símbolos empleados ..... 35
Símbolos en el aparato ..... 35
Datos técnicos 35
Vista general 36
Para su seguridad ..... 37
Ruidos y vibraciones ..... 38
Indicaciones para el uso 39
Mantenimiento y cuidado ..... 41
Indicaciones de eliminación ..... 42
Conformidad C€....42
Exención de responsabilidad ..... 42

Símbolos empleados

ADVERTENCIA

Indica un peligro inminente. En caso de incumplimiento, existe peligro de muerte o lesiones de la mayor gravedad.

PRECAUCIÓN

Indica una situación posiblemente peligrosa. El incumplimiento implica el peligro de lesiones o daños materiales.

NOTA

Indica consejos para el uso e información importante.

Símbolos en el aparato

Lea las instrucciones antes de poner en funcionamiento el equipo.

Utilice protección para la vista.

Utilice protección para el oído.

Indicaciones para la eliminación de la máquina en desuso (ver la página 42).

Datos técnicos

Sierra de sable RS 11-28
Tensión de red V/Hz 230	/50
Consumo de energía W	1100
Número de carreras en vacío	r.p.m.	0–2700
Carrera mm 28
Grosor máx. de material– metal– madera	mm mm	20 230
Peso según «EPTA-procedure 01/2003»	kg 3,6
Tipo de protección		II

Vista general

1 Apoyo de la sierra
2 Portaherramientas
3 Bloqueo del portaherramientas
4 Iluminación LED

Para alumbrar la zona de trabajo.

5 Empuñadura delantera
6 Interruptor de encendido/apagado

Para encender y apagar la herramienta, y para acelerar hasta el número máximo de carreras.

7 Empuñadura trasera
8 Cable de conexión a la red de 4,0 m con el enchufe correspondiente
9 Placa de características *
10 Bloqueo del apoyo de la sierra

* no es visible

Para su seguridad

ADVERTENCIA

Lea todas las indicaciones de seguridad y las instrucciones pertinentes. Si no se cumplen debidamente las indicaciones de seguridad y las instrucciones, pueden producirse una descarga eléctrica, quemaduras o lesiones graves. Conserve todas las indicaciones de seguridad e instrucciones en un lugar seguro.

Antes de utilizar la herramienta eléctrica, lea y siga:

• las instrucciones de funcionamiento presentes,
• las «Indicaciones generales de seguridad» para el uso de herramientas eléctricas en el cuadernillo adjunto (n° de texto: 315.915),
• las reglas y prescripciones vigentes para la prevención de accidentes en el lugar de uso.

Esta herramienta eléctrica se ha diseñado según los avances técnicos actuales y las normas reconocidas de seguridad técnica.

A pesar de ello, pueden existir riesgos para la vida y salud del operario u otras personas durante su uso, así como producirse daños en la máquina u otros activos. La herramienta eléctrica deberá utilizarse exclusivamente

- para trabajos adecuados a su función,

- en estado óptimo de condiciones técnicas de seguridad.

Deben eliminarse inmediatamente todas aquellas perturbaciones que afecten a la seguridad.

Utilización conforme al uso previsto

La sierra de sable está diseñada:

• para su aplicación profesional e industrial,
• para serrar metal, plástico y madera,
• para serrar baldosas y cerámica,
• para realizar cortes rectos y curvos,
• para cortar tubos,
• para su utilización con las herramientas adecuadas, aprobadas y recomendadas para esta máquina por el fabricante.

Indicaciones de seguridad para sierras de sable

■ Sujetar la máquina por las superficies aisladas correspondientes cuando la herramienta de inserción pueda incidir en conductores eléctricos ocultos o cables pertenecientes a la red eléctrica. El contacto con conductores bajo tensión puede aplicar esta tensión también a las partes metálicas de la máquina y provocar una descarga eléctrica.
■ Mantener las manos fuera de la zona de serrado. No introducir las manos debajo de la pieza de trabajo. En caso de contacto con la hoja, existe peligro de sufrir lesiones.
Dirigir la herramienta eléctrica contra la pieza solo cuando esté encendida. De lo contrario, existe riesgo de rebote si la herramienta insertable queda enganchada en la pieza.
Asegurarse de que el apoyo de la sierra esté siempre en contacto con la pieza durante el serrado. La hoja puede engancharse y provocar la pérdida de control sobre la herramienta eléctrica.
- Una vez finalizado el trabajo, apagar la herramienta eléctrica y no retirar la hoja del corte hasta que se haya detenido por completo. De este modo se evitará que se produzca un rebote y se podrá guardar la herramienta con seguridad.
- Utilizar únicamente hojas que se encuentren en perfecto estado. Una hoja combada o no afilada puede romperse o provocar un rebote.
■ Al apagar la herramienta, no intentar frenar la hoja aplicando una contra-presión lateral. La hoja puede resultar dañada, romperse o provocar un rebote.
■ Fijar bien el material. No utilizar la mano ni el pie para afianzar la herramienta. No tocar ningún objeto ni el suelo con la sierra en funcionamiento. Existe riesgo de rebote.
No utilizar la herramienta eléctrica si el cable está dañado. No tocar el cable dañado y desconectarlo de la toma de corriente si el mismo se daña durante el trabajo. Los cables dañados aumentan el peligro de descargas eléctricas.

• Utilizar equipo adecuado para la localización de líneas de alimentación ocultas, o bien consultar a las compañías de abastecimiento correspondientes. El contacto con conductores eléctricos puede dar lugar a incendios o descargas eléctricas. El daño causado a una línea de gas puede ser causa de explosiones. La penetración en una tubería de agua causa daños materiales o descargas eléctricas.

■ Sujetar la herramienta eléctrica con ambas manos y asegurarse de estar bien apoyado en el suelo. Es más seguro guiar la herramienta eléctrica con las dos manos.

■ Mantener el sitio de trabajo limpio. Las mezclas de materiales son especialmente peligrosas. Los polvos de metales ligeros pueden incendiarse o explotar.

Esperar a que la herramienta eléctrica se haya parado por completo antes de depositarla sobre ninguna superficie. La herramienta insertable puede engancharse y provocar la pérdida de control sobre la herramienta eléctrica.

■ Asegurar la pieza de trabajo. Los dispositivos de sujeción retienen la pieza de trabajo con mayor firmeza y seguridad que si se sujeta solo con la mano.

Indicaciones de seguridad especiales

La tensión de la red de alimentación y las indicaciones de tensión de la chapa de características, deben coincidir.
■ No procesar materiales de los cuales puedan desprenderse sustancias nocivas para la salud (p. ej., amianto).
- Utilizar exclusivamente etiquetas adhesivas para la identificación de la herramienta eléctrica. No perforar la carcasa.

Ruidos y vibraciones

Los niveles de ruido y de vibraciones han sido determinados según EN 60745.

El nivel de ruido con calificación A de la máquina es habitualmente de:

• nivel de presión sonora: 91 dB(A)
• nivel de potencia sonora: 102 dB(A)
• incertidumbre K: 3 dB

Valor total de vibración:

- valor de emisión ah al serrar plancha de aglomerado: 14 m/s 2

- valor de emisión ah al serrar viga de madera: 20 m/s

– incertidumbre K: 1,5 m/s ^2

ATENCIÓN

Los valores indicados son válidos para máquinas nuevas. Los valores de ruido y de vibración varían durante el uso diario.

i NOTA

El nivel de vibraciones indicado en estas instrucciones ha sido medido según el procedimiento de medición conforme a EN 60745 y puede utilizarse para la comparación de herramientas eléctricas. También es apto para una estimación provisional de las vibraciones. El nivel de vibraciones indicado es representativo para las principales aplicaciones de la herramienta eléctrica.

Sin embargo, si la herramienta eléctrica se utiliza para otros fines, con herramientas insertables diferentes o con un manteni-miento deficiente, los niveles de vibraciones pueden diferir. Esto puede aumentar significativamente la carga por vibraciones durante todo el periodo de trabajo.

Para una estimación exacta de la carga por vibraciones, deberán tenerse en cuenta también los tiempos durante los cuales la máquina está desconectada, o bien durante los cuales, aun estando conectada, no se ha utilizado. Esto puede reducir significativamente la carga por vibraciones durante todo el periodo de trabajo.

Es necesario implementar medidas de seguridad adicionales para la protección del operario frente al efecto de las vibraciones como, por ejemplo, realizar un correcto mantenimiento de la herramienta eléctrica y las herramientas insertables, mantener calientes las manos y organizar las secuencias de trabajo.

PRECAUCIÓN

Utilizar protección para el oído en caso de niveles de presión sonora superiores a los 85 dB(A).

Indicaciones para el uso

Antes de la puesta en marcha

Desembalar la herramienta eléctrica y los accesorios, comprobar que estén todos los componentes y que no se hayan producido daños durante el transporte.

Introducción/cambio de las hojas

ADVERTENCIA

Antes de efectuar cualquier trabajo en la herramienta eléctrica, desconectar el enchufe de red.

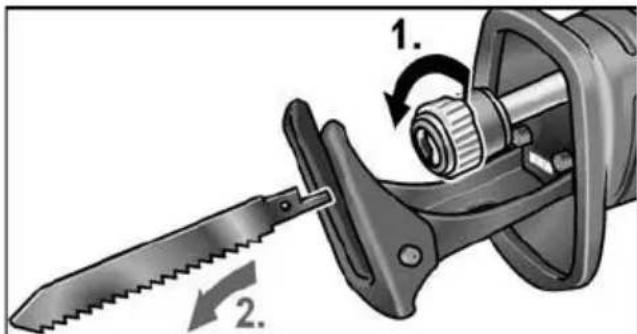

Expulsión de la hoja utilizada

PRECAUCIÓN

• Las herramientas pueden calentarse durante el uso. Usar guantes de protección.
• No debe haber personas, animales ni superficies delicadas en la dirección de expulsión de la hoja.

■ Aflojar el bloqueo del portaherramientas girando en sentido antihorario y fijarlo (1.). La hoja usada se expulsa debido al efecto de resorte (2.).

NOTA

Si no se expulsa la hoja, extraer la hoja del portaherramientas tirando hacia delante.

Colocación de una hoja nueva

Seleccionar la hoja en función del tipo de material que se va a procesar. Consultar los catálogos del fabricante para obtener información sobre los tipos de hojas válidos.

PRECAUCIÓN

Peligro de lesiones debido a la presencia de dientes cortantes. Usar guantes de protección.

El portaherramientas no debe contener restos de la hoja. Eliminar la suciedad con aire comprimido o un cepillo.

El portaherramientas se abre girando en sentido contrario a las agujas del reloj (1.), y debe encajar en la posición final.
- Insertar la hoja en el portaherramientas e introducirla hasta el tope (2.).
■ Soltar el bloqueo del portaherramientas. El bloqueo se cierra mediante la fuerza de resorte.
■ Comprobar que la fijación es correcta tirando varias veces de la hoja.

NOTA

Si el bloqueo del portaherramientas no cierra correctamente, cerrar el bloqueo girándolo en sentido horario.

Ajuste del apoyo de la sierra

ADVERTENCIA

Antes de efectuar cualquier trabajo en la herramienta eléctrica, desconectar el enchufe de red.

El apoyo de la sierra siempre debe estar en contacto con el material durante el serrado para evitar un exceso de vibraciones.

Ajustando el apoyo de la herramienta se puede limitar, por ejemplo, la profundidad de corte de la sierra.

■ Presionar el bloqueo del apoyo de la sierra (1.).

■ Ajustar el apoyo de la sierra a la profundidad necesaria (2.).
■ Soltar el bloqueo del apoyo de la sierra.

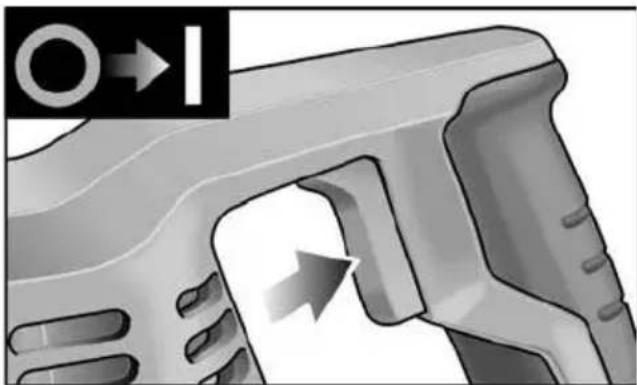

Encendido/apagado de la herramienta eléctrica

El interruptor de la herramienta eléctrica permite aumentar lentamente el número de carreras hasta el valor máximo.
■ Presionar el interruptor y mantenerlo así. La herramienta eléctrica se pone en marcha.

Si la herramienta eléctrica está encendida, el LED alumbra la zona de trabajo.

Apagado de la máquina:

■ Soltar el interruptor.

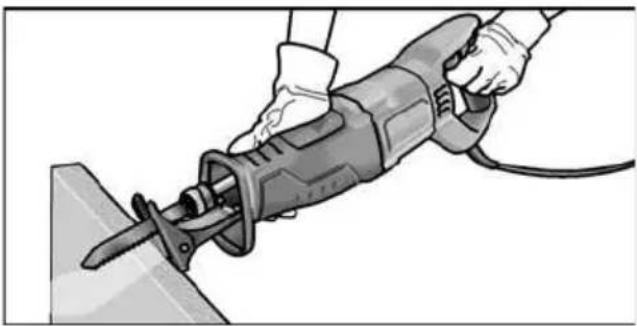

Indicaciones para el trabajo

ADVERTENCIA

Sujetar la herramienta eléctrica siempre con ambas manos.

A ser posible, fijar la pieza de trabajo en un tornillo de banco.

La sierra dispone de un apoyo. Sirve para reducir las vibraciones y permite, además, realizar cortes en ángulo recto.
■ Después de apagar la máquina, la hoja de sierra sigue girando por un tiempo.
■ No tocar la hoja justo después de Haberla utilizado, ya que puede estar muy caliente.

Serrado de metal

Aplicar un lubricante a lo largo de la línea de corte al serrar metal. Esto impedirá que el material se caliente en exceso.

Serrado de madera

Colocar la sierra en ángulo recto con respecto a la pieza. Guiar la sierra por la madera aplicando una presión uniforme y presionando siempre el apoyo de la sierra contra la pieza.

Serrado directo en la pared

La elasticidad de las hojas bimetal permite cortar los tubos a ras con la pared. Para ello se debe utilizar una hoja de sierra suficientemente larga que exceda el diámetro del tubo. Colocar la hoja enrasada con la pared de modo que el punto de doblado quede fuera de la pieza de serrado.

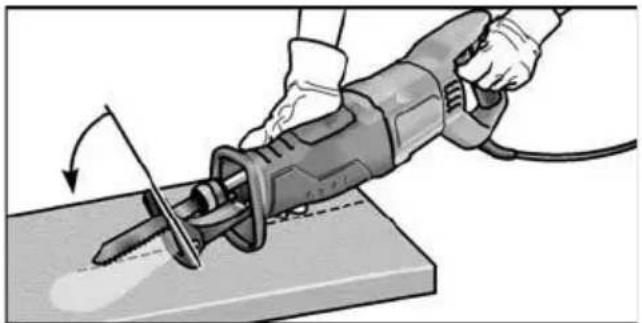

Cortes de inmersión

La sierra es apta para cortes de inmersión en madera y plástico. Utilizar solo hojas cortas (<150 mm) para realizar cortes de inmersión.

Colocar la sierra en la pieza con el borde inferior del apoyo de modo que la hoja no toque la pieza.

■ Encender la sierra.

■ Presionar con fuerza el apoyo de la sierra contra la pieza y bascular la sierra hacia delante. Introducir la hoja lentamente en la pieza.

■ Una vez que el apoyo esté completamente en contacto con la pieza, serrar a lo largo de la línea de corte deseada.

i NOTA

No realizar cortes de inmersión en metal.

Advertencias adicionales

- La utilización de herramientas de inserción «afiladas» aumenta el rendimiento de trabajo y la vida útil de la herramienta eléctrica.

- Concluida la tarea, limpiar la herramienta eléctrica y guardar la maleta de transporte en un sitio seco.

Mantenimiento y cuidado

ADVERTENCIA

Antes de efectuar cualquier trabajo en la herramienta eléctrica, desconectar el enchufe de red.

Limpieza

ADVERTENCIA

Cuando se procesan metales, puede depositarse polvo conductor en el interior de la carcasa.

■ Limpiar regularmente la herramienta eléctrica y las ranuras de ventilación. La frecuencia de la limpieza dependerá del material y la intensidad de uso.
■ Limpiar periódicamente la parte interior de la carcasa y el motor con aire comprimido seco.

Engranaje

i NOTA

No aflojar los tornillos del cabezal del engranaje durante el período de garantía. En caso de incumplimiento, se extinguirá la garantía del fabricante.

Reparaciones

Encargar las reparaciones exclusivamente a un taller de servicio técnico autorizado por el fabricante.

Repuestos y accesorios

i NOTA

Utilizar únicamente repuestos originales del fabricante. En caso de utilizar productos de terceros, se anula la garantía del fabricante.

Para obtener más información sobre accesorios, especialmente herramientas insertables, consultar el catálogo del fabricante.

Los dibujos de despiece y las listas de repuestos se encuentran en nuestra página web:

www.flex-tools.com

Indicaciones de eliminación

ADVERTENCIA

Inutilizar los equipos inservibles cortando el cable de alimentación.

Únicamente para países pertenecientes a la UE.

No desechar las herramientas eléctricas con la basura doméstica.

Según la Directiva europea 2012/19/

UE sobre residuos de aparatos eléctricos y electrónicos y su implementación a través de leyes nacionales, los equipos eléctricos o electrónicos en desuso deben clasificarse por separado para su aprovechamiento de manera respetuosa con el medio ambiente.

Recuperación de materia prima en lugar de desechar.

El equipo, los accesorios y el embalaje deben reciclarse para su aprovechamiento de manera respetuosa con el medio ambiente. Con el fin de garantizar un reciclado adecuado para cada tipo de material, las piezas de plástico están debidamente identificadas.

NOTA

Solicitar información a su distribuidor habitual acerca de las opciones de eliminación.

Conformidad C€

Declaramos bajo nuestra única responsabilidad que el producto descrito en «Datos técnicos» cumple las siguientes normas y documentos normativos:

EN 60745 según las disposiciones de las Directivas 2014/30/UE, 2006/42/CE, 2011/65/UE.

Responsable de la documentación técnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Eckhard Rühle

Exención de responsabilidad

El fabricante y su representante no asumen responsabilidad alguna por daños o pérdidas de ganancia causados por la interrupción del funcionamiento de la empresa, debidos al producto o a la no utilización del mismo. El fabricante y su representante no asumen responsabilidad alguna por los daños derivados de un uso incorrecto o del uso en combinación con productos de terceros.

Índice

Símbolos utilizados 43

Símbolos no aparelho 43

Caraterísticas técnicas ..... 43

Caraterísticas técnicas

A serra de sabre está preparada
