Typ výrobku	Pilka ocaska
Značka	Flex
Model	RS 11-28
Napětí	230 V / 50 Hz
Příkon	1100 W
Rychlost naprázdno	0–2700 min⁻¹
Zdvih	28 mm
Hmotnost (dle EPTA 01/2003)	3,6 kg
Třída ochrany	II (dvojitá izolace)
Max. tloušťka řezu – kov	20 mm
Max. tloušťka řezu – dřevo	230 mm
Délka kabelu	4,0 m
Osvětlení	Integrované LED
Hlavní funkce	Řezání kovu, dřeva, plastu, obkladů, keramiky; rovné, zakřivené, ponorné řezy (dřevo/plast); řezání trubek
Regulace rychlosti	Plynulá regulace spouští
Podpěrka	Nastavitelná do hloubky
Hladina akustického tlaku	91 dB(A)
Hladina akustického výkonu	102 dB(A)
Vibrace (řezání dřevotřísky)	14 m/s² (nejistota K=1,5 m/s²)
Vibrace (řezání dřevěného trámu)	20 m/s² (nejistota K=1,5 m/s²)
Údržba	Pravidelné čištění větracích otvorů; profukování stlačeným vzduchem; neodšroubovávat šrouby převodovky v záruce
Bezpečnost	Povinné přečtení návodu; nošení OOP (brýle, chrániče sluchu); odpojení napájení před jakýmkoli zásahem
Náhradní díly	Používejte výhradně originální díly Flex; exploded views na www.flex-tools.com
Určené použití	Profesionální (průmysl a řemesla)

Často kladené otázky - RS 11-28 Flex

Jak vyměnit pilový list u pily ocasky Flex RS 11-28?

Odpojte přístroj. Otočte aretaci upínání nástroje proti směru hodinových ručiček, abyste vysunuli starý pilový list. Vložte nový pilový list až na doraz a poté uvolněte aretaci. Zkontrolujte držení tahem za pilový list.

Jak nastavit podpěrku?

Odpojte přístroj. Stiskněte aretaci podpěrky a poté posuňte podpěrku do požadované hloubky. Uvolněte aretaci.

Jaké materiály lze touto pilou řezat?

Pila ocaska Flex RS 11-28 je určena k řezání kovu (do 20 mm), dřeva (do 230 mm), plastu, obkladů a keramiky. Umožňuje rovné, zakřivené a ponorné řezy (dřevo/plast).

Jak provést ponorný řez?

Použijte krátký pilový list (<150 mm). Položte pilu s dolním okrajem podpěrky na obrobek, přičemž pilový list se ještě nedotýká. Naklopte pilu dopředu, aby se pilový list pomalu ponořil. Jakmile je podpěrka v opoře, pokračujte v řezání. Neprovádějte ponorné řezy do kovu.

Jaký je příkon a rychlost pily?

Příkon je 1100 W. Rychlost naprázdno je plynule nastavitelná od 0 do 2700 zdvihů za minutu pomocí spouště.

Jaká je hmotnost pily Flex RS 11-28?

Hmotnost je 3,6 kg podle postupu EPTA 01/2003.

Jaké jsou hladiny hluku a vibrací?

Hladina akustického tlaku je 91 dB(A) a hladina akustického výkonu 102 dB(A). Vibrace (hodnota emise) dosahují 14 m/s² při řezání dřevotřísky a 20 m/s² při řezání dřevěného trámu.

Jaké bezpečnostní pokyny jsou zásadní?

Vždy si přečtěte návod. Noste ochranné brýle a chrániče sluchu. Držte přístroj za izolované rukojeti. Nezastavujte pilový list bočním tlakem. Před výměnou příslušenství nebo čištěním odpojte napájení.

Jak udržovat pilu ocasku?

Pravidelně čistěte větrací otvory suchým stlačeným vzduchem. Během záruční doby neodšroubovávejte šrouby převodovky. Svěřte opravy autorizovanému servisu Flex.

Kde najít kompatibilní pilové listy a náhradní díly?

Používejte výhradně originální pilové listy a díly Flex. Exploded views a seznamy dílů jsou k dispozici na www.flex-tools.com.

NÁVOD K OBSLUZE RS 11-28 Flex

Symboly na nářadí ..... 114

Technické údaje 114

Přehled 115

Pro vaši bezpečnost ..... 116

Hlučnost a vibrace ..... 117

Návod k použití 118

Údržba a ošetřování ..... 120

Pokyny pro likvidaci ..... 120

C ∈ shoda 121

Vyloučení odpovědnosti ..... 121

Použité symboly

VAROVÁNÍ!

Označuje bezprostředně hrozící nebezpečí. Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění.

POZOR!

Označuje možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody.

UPOZORNĚNÍ!

Označuje tipy pro použití a důležité informace.

Symboly na nářadí

Před uvedením do provozu si přečtěte návod k obsluze!

Noste ochranné brýle!

Noste chrániče sluchu!

Pokyn pro likvidaci starého nářadí (viz stránku 120!

Technické údaje

Šavlová pila RS 11-28
Sít'ové napětí V/Hz 230/50
Příkon W 1100
Počet zdvihů při volnoběhu	min^-1	0–2700
Zdvih mm 28
Max. tloušt'ka materiálu – kov – dřevo	mm mm	20 230
Hmotnost podle standardu „EPTA-procedure 01/2003“	kg 3,6
Třída ochrany II

Přehled

1 O p ě r k a
2 Uchycení nástroje
3 Zajištění uchycení nástroje
4 LED světlo

Pro osvětlení pracovního prostoru

5 Přední rukojet'
6 Vypínač

K zapnutí a vypnutí a dále rozběhnutí na maximální počet zdvihů.

7 Zadní rukojet'
8 Sít'ový kabel 4,0 m se sít'ovou zástrčkou
9 Typový štítek*
10 Zajištění opěrky

* není viditelný

Pro vaši bezpečnost

VAROVÁNÍ!

Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržení bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechna bezpečnostní upozornění a všechny pokyny si do budoucna uschovejte.

Před použitím elektrického nářadí si přečtěte:

• tento návod k obsluze,
• „Všeobecné bezpečnostní pokyny“ k zacházení s elektrickým nářadím v přiloženém sešitu (č. publikace: 315.915),
• pravidla a předpisy pro zabránění úrazům, které platí v místě použití, a jednejte podle nich.

Toto elektrické zařízení je zkonstruované podle současného stavu techniky a uznávaných bezpečnostnětechnických předpisů. Při jeho používání může přesto dojít k ohrožení života uživatele nebo třetí osoby, event. k poškození zařízení nebo jiných věcných hodnot. Elektrické nářadí používejte pouze

• vsouladu surčeným účelem,
• v bezvadném bezpečnostnětechnickém stavu.

Okamžitě odstraňte poruchy omezující bezpečnost.

Použití v souladu s určeným účelem

– pro profesionální použití v průmyslu a řemesle,
– pro řezání kovu, plastu a dřeva,
– pro řezání dlaždic a keramiky,
– pro rovné a křivkové řezy,
– pro řezání trubek,
– k použití s nástrojem vhodným k tomuto účelu a doporučeným výrobcem pro toto nářadí.

Bezpečnostní upozornění pro šavlové pily

Když provádíte práce, při kterých může nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, uchopte nářadí pouze za izolované plochy rukojeti. Kontakt s vedením pod napětím může uvést také kovové díly nářadí pod napětí a vést k úrazu elektrickým proudem.
Nedávejte ruce do oblasti řezání. Nesahejte pod obrobek. Při kontaktu s pilovým listem hrozí nebezpečí poranění.
■ Elektrické nářadí vedte proti obrobku jen zapnuté. Jinak hrozí nebezpečí, že se nástroj zasekne v obrobku.
■ Dbejte na to, aby opěrka při řezání vždy dosedala na obrobek. Pilový list se může zaháknout a způsobit ztrátu kontroly nad elektrickým nářadím.
■ Po ukončení práce elektrické nářadí vypněte a pilový list vytáhněte z řezu až po úplném zastavení. Tak zabráníte zpětnému rázu a budete moct elektrické nářadí bezpečně odložit.
■ Používejte pouze nepoškozené, bezvadné pilové listy. Deformované nebo neostré pilové listy mohou prasknout nebo způsobit zpětný ráz.
Nepřibrzdujte pilový list po vypnutí přitlačením na stranu. Pilový list se může poškodit, prasknout nebo způsobit zpětný ráz.
■ Materiál dobře upněte. Nepodepírejte obrobek rukou nebo nohou. Běžící pilou se nedotýkejte žádných předmětů nebo země. Hrozí nebezpečí zpětného rázu.
Nepoužívejte elektrické nářadí s poškozeným kabelem. Nedotýkejte se poškozeného kabelu a vytáhněte síťovou zástrčku, dojde-li během práce k poškození kabelu. Poškozené kabely zvyšují riziko úrazu elektrickým proudem.

■ Používejte vhodné detektory, abyste identifikovali skrytá napájecí vedení, nebo provedte konzultaci s energetickými rozvodnými závody. Kontakt s elektrickými vedeními může vést k požáru a úrazu elektrickým proudem. Poškození plynového potrubí může vést k výbuchu. Vniknutí do vodovodního potrubí způsobí věcné škody nebo může způsobit úraz elektrickým proudem.

■ Při práci držte elektrické nářadí pevně oběma rukama a postarejte se o stabilní postoj. Oběma rukama budete elektrické nářadí vést bezpečněji.

Udržujte pracoviště čisté. Nebezpečné jsou zejména materiálové směsi. Prach z lehkých kovů může začít hořet nebo explodovat.

■ Elektrické nářadí odkládejte až po zastavení. Nástroj se může zaháknout a způsobit ztrátu kontroly nad elektrickým nářadím.

■ Zabezpečte obrobek. Obrobek uchycený upínacím zařízením je držený spolehlivěji než vaší rukou.

Speciální bezpečnostní upozornění

■ Sít'ové napětí a napět'ové údaje na typovém štítku musí být shodné.
■ Neopracovávejte materiály, ze kterých se uvolňují látky ohrožující zdraví (např. azbest).

■ K označení elektrického nářadí používejte pouze lepicí štítky. Nevrtejte do nářadí otvory.

Hlučnost a vibrace

Hodnoty hluku a vibrací byly zjištěny podle EN 60745.

Hladina hluku nářadí vyhodnocená

s filtrem A činí typicky:

– hladina akustického tlaku: 91 dB(A);
– hladina akustického výkonu: 102 dB(A);
- nejistota K: 3 dB.

Celková hodnota vibrací:

– Emitovaná hodnota a h při řezání dřevotřískové desky: 14 m/s ^2

– Emitovaná hodnota a h při řezání dřevěných trámů: 20 m/s 2

- nejistota K: 1,5 m/s ^2

POZOR!

Uvedené naměřené hodnoty platí pro nové nářadí. Při každodenním používání se hodnoty hlučnosti a vibrací mění.

i UPOZORNĚNÍ!

Úroveň vibrací uvedená v těchto pokynech byla změřena měřicí metodou stanovenou EN 60745 a lze ji použít k vzájemnému srovnání elektrického nářadí. Metoda je vhodná také pro předběžný odhad zatížení vibracemi.

Uvedená úroveň vibrací se vztahuje k hlavnímu použití elektrického nářadí.

Při jiném způsobu použití, při použití s jinými nástroji nebo nedostatečné údržbě se úroveň vibrací může lišit. Zatížení vibracemi během celé pracovní doby se tím může výrazně zvýšit.

Pro přesný odhad zatížení vibracemi je potřeba brát v úvahu také dobu, kdy je nářadí vypnuté nebo sice běží, ale nepoužívá se. Zatížení vibracemi během celé pracovní doby se tím může výrazně snížit.

Stanovte doplňující bezpečnostní opatření na ochranu pracovníka před působením vibrací, jako je například údržba elektrického nářadí a nástrojů, udržování rukou v teple, organizace pracovních postupů.

POZOR!

Při akustickém tlaku větším než 85 dB(A) noste chrániče sluchu.

Návod k použití

Před uvedením do provozu

Vybalte elektrické nářadí a příslušenství a zkontrolujte, zda je dodávka kompletní a zda nedošlo k poškození při přepravě.

Nasazení/výměna pilových listů

VAROVÁNÍ!

Před veškerými pracemi na elektrickém nářadí vytáhněte sít'ovou zástrčku.

Vyskočení pilového listu

POZOR!

• Použité nástroje mohou být horké. Noste ochranné rukavice!
• Ve směru vyskočení se nesmí nacházet osoby, zvířata nebo choulostivé povrchy.

Povolte zajištění uchycení nástroje otáčením proti směru hodinových ručiček a podržte ho (1.). Pilový list vyskočí silou pružiny (2.).

UPOZORNĚNÍ!

Pokud použitý pilový list nevyskočí, vytáhněte ho dopředu z uchycení nástroje.

Nasazení nového pilového listu

Zvolte pilový list vhodný pro příslušný řezaný materiál. Použitelné pilové listy najdete v katalozích výrobce.

POZOR!

Nebezpečí poranění o zuby pilového listu. Noste ochranné rukavice!

Uchycení nástroje musí být zbavené zbytků po řezání. Odstraňte nečistoty stlačeným vzduchem nebo kartáčem.

■ Upínání nástrojů otevřete otočením proti směru hodinových ručiček (1.), upínání nástrojů zapadne v koncové poloze.
■ Nasad'te pilový list do uchycení nástroje a zasuňte ho až nadoraz (2.).
■ Uvolněte zajištění uchycení nástroje, zajištění se silou pružiny zavře.
■ Zkontrolujte dokonalé upevnění opakovaným zatáhnutím za pilový list.

UPOZORNĚNÍ!

Pokud není zajištění uchycení nástroje správně zavřené, zavřete ho otáčením po směru hodinových ručiček.

Před veškerými pracemi na elektrickém nářadí vytáhněte síťovou zástrčku.

Opěrka by měla při řezání vždy dosedat na materiál, aby se zabránilo nadměrným vibracím.

Nastavením opěrky lze například omezit hloubku řezu pilového listu.

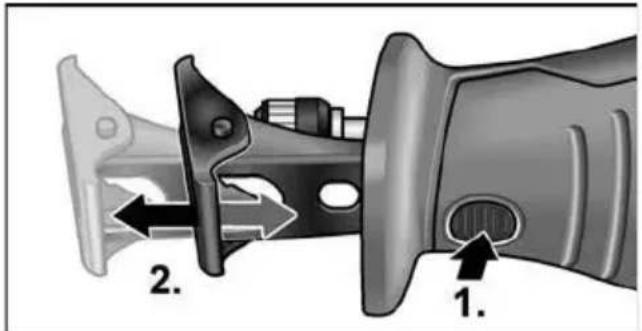

■ Stiskněte zajištění opěrky (1.).

■ Nastavte opěrku na potřebnou hloubku (2.).
■ Uvolněte zajištění opěrky.

Zapnutí/vypnutí elektrického nářadí

Vypínač elektrického nářadí umožňuje pomalé zvyšování počtu zdvihů až na maximální hodnotu.

■ Stiskněte vypínač a držte ho stisknutý. Elektrické nářadí se spustí.

Při zapnutém elektrickém nářadí osvětluje pracovní prostor LED.

Vypnutí nářadí:

■ Uvolněte vypínač.

Pracovní pokyny

VAROVÁNÍ!

Elektrické nářadí vždy pevně držte oběma rukama!

• Řezaný obrobek pokud možno upněte do svěráku.
  ■ Pila je vybavená opěrkou. Ta slouží ke snížení vibrací. Kromě toho s ní dosáhnete pravoúhlých řezů.
  ■ Po vypnutí pilový list ještě krátkou dobu dobíhá.
  Pilového listu se nikdy nedotýkejte bezprostředně po použití, protože může být velmi horký.

Řezání kovu

Při řezání kovu použijte podél linie řezu mazivo. Zabráni se tak příliš silnému zahřívání materiálu.

Řezání dřeva

Pilu nasad'te na obrobek v pravém úhlu. Ved'te pilu s rovnoměrným přítlakem dřevem, opěrku přitom tlačte proti obrobku.

Řezání přímo u zdi

Díky pružnosti bimetalových pilových listů je možné odřezávat trubky zarovnaně se zdí. Použijte k tomu dostatečně dlouhý pilový list, přesahující průměr trubky. Přiložte pilový list až ke zdi, aby místo ohybu bylo mimo řezaný předmět.

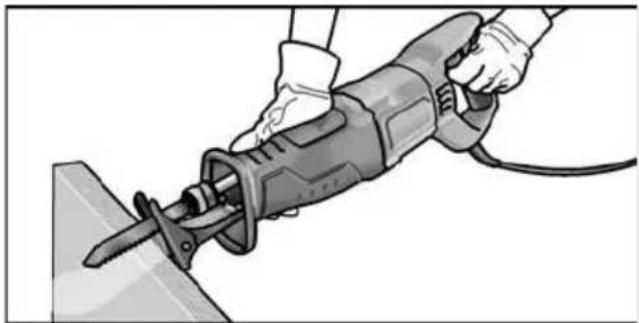

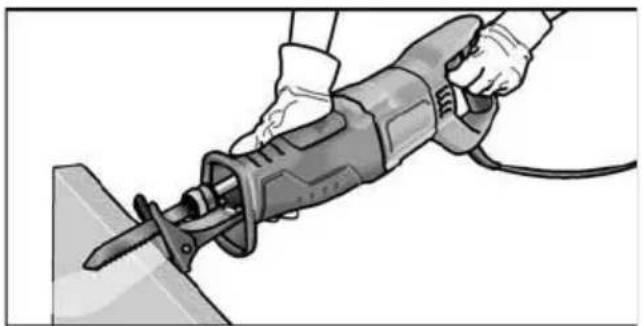

Ponorné řezy

Pila je vhodná pro ponorné řezy do dřeva a plastu. Při provádění ponorných řezů používejte pouze krátké pilové listy (< 150 mm)!

Pilu nasadte na obrobek spodní stranou opěrky tak, aby se pilový list nedotýkal obrobku.

■ Opěrku pevně přitlačte k obrobku a pilu nakloňte dopředu.
Pomalu zanořujte pilu do obrobku.

■ Když opěrka zcela přiléhá k obrobku, řežte podél požadované linie řezu dál.

i UPOZORNĚNÍ

Neprovádějte ponorné řezy do kovu.

Ostatní pokyny

– Použitím „ostrých“ nástrojů se zvyšuje pracovní výkon a prodlužuje životnost elektrického nářadí.
– Po ukončení práce elektrické nářadí vyčistěte a uložte v přepravním kufříku na suchém místě.

Údržba a ošetřování

VAROVÁNÍ!

Před veškerými pracemi na elektrickém nářadí vytáhněte sít'ovou zástrčku.

Čistění

VAROVÁNÍ!

Při práci s kovem se může při extrémním používání uvnitř nářadí usazovat vodivý prach.

Elektrické nářadí a větrací štěrbiny pravidelně čistěte. Četnost čistění je závislá na opracovávaném materiálu a době používání.
■ Vnitřní prostor s motorem pravidelně vyfoukejte suchým stlačeným vzduchem.

Převodovka

i UPOZORNĚNÍ!

Během záruční doby nepovolujte šrouby na převodové hlavě. Při nedodržení zaniknou záruční závazky výrobce.

Opravy

Opravy nechávejte provádět výhradně v servisu autorizovaném výrobcem.

Náhradní díly a příslušenství

i UPOZORNĚNÍ!

K výměně používejte pouze originální díly výrobce. Při použití cizích výrobků zaniknou záruční závazky výrobce.

Další příslušenství, zejména nástroje, najdete v katalozích výrobce.

Rozkladové výkresy a seznamy náhradních dílů najdete na naší webové stránce:

www.flex-tools.com.

Pokyny pro likvidaci

VAROVÁNÍ!

Odstraněním síťového kabelu zajistěte, že bude vysloužilé nářadí nepoužitelné.

Pouze pro země EU. Nevyhazujte elektrické nářadí do domovního odpadu!

Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a podle odpovídajících ustanovení právních předpisů jednotlivých zemí se musí použité elektrické nářadí shromažďovat odděleně od ostatního odpadu a odevzdat k ekologické recyklaci.

Recyklace místo smíšeného odpadu. Nářadí, příslušenství a obal je třeba odevzdat k ekologické recyklaci. Plastové díly jsou označené, aby byla možná recyklace podle druhu materiálu.

i UPOZORNĚNÍ!

O možnostech likvidace se informujte u specializovaného prodejce!

CE shoda

Prohlašujeme na výhradní zodpovědnost, že výrobek popsaný v části „Technické údaje“ je v souladu s následujícími normami nebo normativními dokumenty:

EN 60745 podle ustanovení směrnic

2014/30/EU, 2006/42/ES, 2011/65/EU.

Vyloučení odpovědnosti

Výrobce a jeho zástupce neodpovídají za škody a ušlý zisk vlivem přerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití. Výrobce a jeho zástupce neodpovídají za škody, které byly způsobeny nesprávným použitím nebo ve spojení s výrobky jiných výrobců.

Obsah

Použité symboly 122

Symboly na náradí ..... 122

Technické údaje 122

Prehlad 123

Pre vašu bezpečnost' ..... 124

Hlučnost' a vibrácie ..... 125

Návod na obsluhu 126

Údržba a ošetrovanie ..... 128

Pokyny na likvidáciu 128

CE Vyhlásenie o zhode ..... 129

Pred uvedením do prevádzky si prečítajte návod na obsluhu!

Používajte ochranu očí!

7 Zadná rukovät'
8 Siet'ový kábel 4,0 m so siet'ovou zástrčkou
9 Výrobný štítok *
10 Zaistenie dosadacej podpery píly

* nie je viditeľný

Pred použitím elektrického náradia si prečítajte:

Chvostová píla je určená

Bezpečnostné upozornenia pre chvostové píly

Hladina hluku náradia vyhodnotená s filtrom A je typicky:

– Hladina akustického výkonu: 102 dB(A);

- Neistota K: 3 dB.

– Hodnota emisií a h pri pílení drevotrieskovej dosky: 14 m/s 2
– Hodnota emisií a h pri pílení drevených nosníkov: 20 m/s 2
- Neistota K: 1,5 m/s ^2

POZOR!

Vyhadzovanie použitého pílové listu

POZOR!

■ Zaistenie upínania nástrojov uvoľnite otáčaním proti chodu hodinových ručičiek a pevne držte (1.). Použitý pílový list sa vyhodí silou pružiny (2.).

UPOZORNENIE!

Dosadacia podpera píly by mala pri pílení vždy dosadat' na materiál, aby sa zabránilo nadmerným vibráciám.

■ Stlačte zaistenie dosadacej podpery píly (1.).

■ Dosadaciu podperu píly nastavte na potrebnú híbku (2.).
■ Uvolnite zaistenie dosadacej podpery pily.

Vypínač elektrického náradia umožňuje pomalé stupňovanie počtu zdvihov až na maximálnu hodnotu.

■ Stlačte vypínač a držte ho stlačený. Elektrické náradie sa rozbehne.

Elektrické náradie držte vždy pevne obidvoma rukami!

■ Zapnite pílu.
■ Dosadaciu podperu píly tlačte proti obrobku a pílu kývajte dopredu. Pílový list pomaly ponorte do obrobku.

– Použitie „ostrých“ vkladacích nástrojov zvyšuje pracovný výkon a predlžuje životnost’ elektrického náradia.
– Po ukončení práce elektrické náradie vyčistite a uložte v prepravnom kufríku na suchom mieste.

Údržba a ošetrovanie

VAROVANIE!

Pokyny na likvidáciu

VAROVANIE!

Len pre krajiny EÚ. Nevyhadzujte elektrické náradie do domového odpadu!

EN 60745 podla ustanovení smerníc

2014/30/EÚ, 2006/42/ES, 2011/65/EÚ.

Zodpovednost' za technické podklady:
