CS 62 18.0-EC - Poprodejní servis Flex - Bezplatný návod k obsluze

Typ produktu	Bezdrátová ruční kotoučová pila
Značka	Flex
Model	CS 62 18.0-EC
Napájení	Li-ion akumulátor 18 V, 5,0 Ah
Max. průměr kotouče	165 mm
Max. hloubka řezu	62 mm
Max. pokosový řez	50°
Otáčky naprázdno	5000 ot/min
Hmotnost (s akumulátorem)	3,9 kg
Hmotnost akumulátoru	0,72 kg
Upínací otvor kotouče	20 mm
Max. šířka řezu	1,6 mm
Max. tloušťka těla kotouče	1,0 mm
Doba nabíjení (5,0 Ah)	45 min
Hladina akustického tlaku	83 dB(A)
Hladina akustického výkonu	94 dB(A)
Vibrace (emisní hodnota)	< 2,5 m/s²
Ochranný kryt	Kyvný ochranný kryt (spodní) + pevný kryt
Paralelní doraz	Součástí dodávky, nastavitelný vlevo nebo vpravo
Odsávání třísek	Ano, s připojovací hadicí pro vysavač
Údržba a čištění	Pravidelné čištění suchým stlačeným vzduchem, nepoužívat vodu
Bezpečnost	Blokování vřetene, pojistka proti neúmyslnému zapnutí, dvojitá izolace
Náhradní díly a opravitelnost	Rozložené pohledy a díly dostupné na www.flex-tools.com

Často kladené otázky - CS 62 18.0-EC Flex

Jaký typ akumulátoru používá pila CS 62 18.0-EC ?

Používá Li-ion 18 V akumulátor typu AP 18.0 (2,5 Ah nebo 5,0 Ah). Kompatibilní nabíječka je CA 10.8/18.0.

Jaká je maximální hloubka řezu ?

Maximální hloubka řezu je 62 mm. Pro optimální výsledky nastavte hloubku o 2 až 5 mm větší než tloušťka materiálu.

Jak vyměnit pilový kotouč ?

Nejprve vyjměte akumulátor. Stiskněte blokování vřetene, povolte upínací šroub pomocí šestihranného klíče (proti směru hodinových ručiček), sejměte přední přírubu a kotouč. Nasaďte nový kotouč podle směru otáčení (šipka na kotouči) a utáhněte šroub.

Jaké příslušenství je součástí dodávky ?

Dodávka obsahuje: pilu, akumulátor 5,0 Ah, nabíječku CA 10.8/18.0, paralelní doraz, šestihranný klíč a přepravní kufr.

Jak nastavit pokosový úhel ?

Povolte křídlové šrouby (1.), nastavte požadovaný úhel na stupnici (2.) až do 50°, poté šrouby utáhněte (3.). Upozorňujeme, že při pokosovém řezu se snižuje efektivní hloubka řezu.

Co dělat, pokud se akumulátor nenabíjí ?

Nejprve zkontrolujte LED na nabíječce: pokud červeně bliká, akumulátor je vadný. Pokud bliká oranžově, teplota je mimo rozsah (0-55°C). Počkejte, až vychladne nebo se zahřeje. Pokud problém přetrvává, kontaktujte autorizovaný servis.

Jak čistit pilu ?

Vyjměte akumulátor. Vyčistěte vnitřek krytu a motor suchým stlačeným vzduchem. Nikdy nepoužívejte vodu. Vyčistěte stůl, kryty a drážku profilu vysavačem a kartáčem.

Jaké typy kotoučů jsou zakázány ?

Je zakázáno používat HSS kotouče (rychlobřezné oceli) a řezací kotouče. Používejte pouze kotouče doporučené společností FLEX, v souladu s normou EN 847-1, o průměru 165 mm a upínacím otvoru 20 mm.

Jak používat odsávání třísek ?

Zasuňte připojovací manžetu do vývodu, upevněte sací hadici pomocí adaptéru a poté připojte k vysavači. Ujistěte se, že upevnění je pevné. Použijte protiprachovou masku třídy P2.

Co dělat v případě zpětného rázu kotouče ?

Držte pilu oběma rukama, postavte se na stranu kotouče. V případě sevření pilu zastavte a kotouč vyjměte až když je nehybný. Používejte ostré kotouče, paralelní doraz a podložte velké desky.

NÁVOD K OBSLUZE CS 62 18.0-EC Flex

cs Originální návod k obsluze 194

sk Originálny návod na obsluhu 206

Použité symboly ..... 194

Symboly na nářadí ..... 194

Pro Vaši bezpečnost ..... 194

Hlučnost a vibrace ..... 197

Technické údaje ..... 197

Na první pohled 198

Návod k použití. 199

Údržba a ošetřování....204

Pokyny pro likvidaci ..... 204

Prohlášení o shodě C€....205

Vyloučení odpovědnosti ..... 205

Použité symboly

VAROVÁNÍ!

Označuje bezprostředně hrozící nebezpečí. Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění.

POZOR!

Označuje nějakou možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody.

UPOZORNÍNÍ

Označuje aplikační tipy a důležité informace.

Symboly na nářadí

Před uvedením do provozu si přečtěte návod k obsluze!

Noste ochranu očí!

Noste protihlukovou ochranu!

Pokyn pro likvidaci použitého spotřebiče (viz stránka 204)!

Pro Vaši bezpečnost

VAROVÁNÍ!

Před použitím elektrického nářadí si přečtěte a potom jednejte:

• předložený návod k obsluze,
• "Všeobecné bezpečnostní pokyny" k zacházení s elektrickým nářadím v přiloženém sešitu (čís. publikace: 315.915),
• pravidla a předpisy k zabránění úrazům, platné pro místo nasazení a jednejte podle nich.

Toto elektrické nářadí je konstruováno podle současného stavu techniky a uznávaných bezpečnostně-technických předpisů.

Při jeho používání může přesto dojít k ohrožení života uživatele nebo třetí osoby, event. poškození nářadí nebo jiných věcných hodnot. Elektrické nářadí používejte pouze

• pro stanovené použití,
• v bezvadném bezpečnostně-technickém stavu.

Okamžitě odstraňte poruchy omezující bezpečnost.

Stanovené použití

Okružní pila CS 62 18.0-EC je určena

–pro živnostenské použití v průmyslu a řemesle,

-pro podélné a příčné řezy s rovným průběhem řezu,

-k řezání masivního dřeva a deskových materiálů jako dřevotřískových desek, lat'ovek a MDF desek až do maximální tloušt'ky 62 mm,

-k použití s pilovými kotouči, které jsou pro toto nářadí nabízené firmou FLEX.

Není přípustné

–použití pilových kotoučů HSS a řezných kotoučů,

–stacionární použití jako stolní kotoučová pila,

-použití venku za deště,

-použití v místnostech ohrožených výbuchem.

Bezpečnostní pokyny pro kotoučové pily

VAROVÁNÍ!

Přečtěte si všechny bezpečnostní pokyny a upozornění v tomto návodu a řiďte se jími. Chyby při dodržování výstražných upozornění a pokynů mohou způsobit úraz elektrickým proudem, požár a/nebo těžká poranění. Tento návod si dobře uschovejte pro pozdější použití.

Postup řezání

■ NEBEZPEČÍ: Nesahejte rukama do řezné oblasti a na pilový kotouč. Druhou rukou přidržujte přídavnou rukojeť nebo kryt motoru. Držíte-li pilu oběma rukama, nemohou být pilovým kotoučem poraněny.
■ Nesahejte pod obrobek. Ochranný kryt vás pod obrobkem nemůže chránit před pilovým kotoučem.
■ Přizpůsobte hloubku řezu tloušt'ce obrobku. Pod obrobkem by mělo být vidět méně než jednu plnou výšku zubu.
- Rezaný obrobek nikdy nedržte v ruce nebo na noze. Zajistěte obrobek na stabilní podpěře. Důležité je, aby byl obrobek dobře upevněn, aby bylo minimalizováno nebezpečí tělesného kontaktu, zablokování pilového kotouče nebo ztráta kontroly.
Když provádíte práce, při kterých může elektrické nářadí zasáhnout skrytá elektrická vedení, uchopte používané nářadí pouze za izolované plochy rukojeti. Kontakt s elektrickým vedením přivede napětí na kovové části elektrického nářadí a způsobí úraz elektrickým proudem.
■ Při podélných řezech používejte vždy doraz nebo rovné vedení podél okraje. Zlepšuje se tím přesnost řezu a snižuje se možnost zablokování pilového kotouče.
■ Používejte vždy pilové kotouče správné velikosti a odpovídajícího upínacího otvoru (např. hvězdicový nebo kulatý). Pilové kotouče, které neodpovídají montážním dílům pily, neběží kruhově a způsobují ztrátu kontroly.
Nikdy nepoužívejte poškozené nebo špatné podložky nebo šrouby pilového kotouče. Podložky a šrouby pilového kotouče byly vyrobeny speciálně pro vaši pilu, pro optimální výkon a spolehlivost.

Zpětný ráz – příčiny a příslušné bezpečnostní pokyny

Zpětný ráz je náhlá reakce v důsledku zaseknutého, zablokovaného nebo špatně vyrovnaného pilového kotouče, která vede k tomu, že se pila nekontrolovaně zvedne a pohybuje se z obrobku směrem k osobě, která ji obsluhuje.

Když se pilový kotouč v uzavírající se řezné mezeře zasekne nebo vzpřičí, zablokuje se a síla motoru vyhodí pilu směrem k osobě, která ji obsluhuje.

Pokud se pilový kotouč v řezu zkroutí nebo špatně vyrovná, mohou se zuby zadní hrany pilového kotouče zaseknout do povrchu obrobku, čímž se pilový kotouč vymrští z řezné mezery a pila se pohybuje směrem k osobě, která ji obsluhuje.

Zpětný ráz je důsledkem špatného nebo neodborného používání pily. Lze mu zabránit vhodnými bezpečnostními opatřeními, která jsou uvedena níže.

Držte pilu pevně oběma rukama a mějte ruce v poloze, ve které můžete síly zpětného rázu zachycovat. Držte se vždy stranou od pilového kotouče; pilový kotouč nikdy nenastavujte do linie svého těla. Při zpětném rázu se může pila vymrštit zpět; obsluhující osoba však může vhodnými bezpečnostními opatřeními síly zpětného rázu zvládnout.

■ Pokud se pilový kotouč vzpříčí nebo přerušíte práci, vypněte pilu a držte ji klidně v obrobku, dokud se pilový kotouč nezastaví. Nikdy se nepokoušejte odstraňovat pilu z obrobku nebo ji vytahovat zpět, dokud se pilový kotouč pohybuje, jinak může dojít ke zpětnému rázu. Zjistěte a odstraňte příčinu blokování pilového kotouče.

■ Chcete-li znovu spustit pilu, která se nachází v obrobku, vyrovnejte pilový kotouč v řezné mezeře a zkontrolujte, zda nejsou zuby pily v obrobku zaseknuté. Pokud se pilový kotouč zablokuje, může se při novém spuštění pily vymrštit z obrobku a způsobit zpětný ráz.

■ Velké desky podepřete, abyste zabránili riziku zpětného rázu v důsledku uvíznutí pilového kotouče. Velké desky se mohou prohýbat vlastní hmotností. Desky musí být podepřeny na obou stranách, a to v blízkosti řezné mezery i u hrany.
■ Nepoužívejte tupé nebo poškozené pilové kotouče. Pilové kotouče s tupými nebo špatně vyrovnanými zuby způsobují v důsledku příliš úzké řezné mezery vyšší tření, svíráni pilového kotouče a zpětný ráz.
■ Před řezáním utáhněte nastavení řezné hloubky a řezného úhlu. Pokud se během řezání nastavení kotouče změní, může se pilový kotouč vzpříčit a způsobit zpětný ráz.
■ Bud'te zvlášť opatrní při řezání do stávajících stěn nebo jiných nepřehledných oblastí. Zanořující se pilový kotouč se může při řezání zablokovat o skryté předměty a způsobit zpětný ráz.

Funkce ochranného krytu

Před každým použitím zkontrolujte, zda se ochranný kryt bezchybně zavírá. Pilu nepoužívejte, pokud není ochranný kryt volně pohyblivý a okamžitě se nezavírá. Ochranný kryt nikdy neblokujte nebo neuvazujte; pilový kotouč by tak byl nechráněný. Při neúmyslném pádu pily na zem se může ochranný kryt ohnout. Zajistěte, aby se ochranný kryt volně pohyboval a při všech řezných úhlech a hloubkách se nedotýkal ani pilového kotouče, ani jiných částí.
■ Zkontrolujte stav a funkci pružiny ochranného krytu. Pokud ochranný kryt a pružina nefungují bezchybně, nechte před použitím provést údržbu pily. Poškozené části, lepivé usazeniny nebo nahromadění třísek zpomalují pohyb dolního ochranného krytu.
Zajistěte, aby se základní deska pily při jiném nastavení řezného úhlu než 90° při „zanoření“ neposouvala. Při bočním posunutí se může kotouč zaseknout a může dojít ke zpětnému rázu.
Nepokládejte pilu na pracovní stůl nebo podlahu, aniž by ochranný kryt zakrýval pilový kotouč. Nechráněný, dobíhající pilový kotouč pohybuje pilou proti směru řezu a řeže, co mu stojí v cestě. Dbejte na doběh kotouče po vypnutí.

Funkce dolního ochranného krytu

Před každým použitím zkontrolujte, zda se dolní ochranný kryt bezchybně zavírá. Pilu nepoužívejte, pokud není dolní ochranný kryt volně pohyblivý a okamžitě se nezavírá. Dolní ochranný kryt nikdy neblokujte nebo neuvazujte v otevřené poloze. Při neúmyslném pádu pily na zem se může dolní ochranný kryt ohnout. Ochranný kryt otevírejte odtahovací pákou a zajistěte, aby se volně pohyboval a při všech řezných úhlech a hloubkách se nedotýkal ani pilového kotouče, ani jiných částí.
■ Zkontrolujte funkci pružiny dolního ochranného krytu. Pokud dolní ochranný kryt a pružina nefungují bezchybně, nechte před použitím provést údržbu pily. Poškozené části, lepivé usazeniny nebo nahromadění třísek zpomalují pohyb dolního ochranného krytu.
■ Dolní ochranný kryt otevírejte ručně pouze při zvláštních řezech, jako např. „zanořovacích a úhlových řezech“. Dolní ochranný kryt otevírejte odtahovací pákou a povolte ji, jakmile se pilový kotouč zanoří do obrobku. U všech ostatních řezů musí dolní ochranný kryt pracovat automaticky.
Nepokládejte pilu na pracovní stůl nebo podlahu, aniž by dolní ochranný kryt zakrýval pilový kotouč. Nechráněný, dobíhající pilový kotouč pohybuje pilou proti směru řezu a řeže, co mu stojí v cestě. Dbejte přitom na doběh pilového kotouče.

Dodatečné bezpečnostní pokyny

■ Nesahejte rukama do odhazování pilin. Můžete se poranit na rotujících dílech.
■ Nepracujte s pilou nad hlavou. Nemáte tak nad elektrickým nářadím žádnou dostatečnou kontrolu.
■ Neprovozujte elektrické nářadí stacionárně. Není dimenzováno pro provoz se stole m pily.
■ Nepoužívejte žádné pilové kotouče z HSS oceli (High speed steel). Takové pilové kotouče se mohou snadno zlomit.
■ Neřežte žádné železné kovy. přhavé třísky mohou zapálit odsávání prachu.

Hlučnost a vibrace

Hodnoty hluku a vibrací byly zjištěny podle EN 62841.

Hladina hluku nářadí vyhodnocená s filtrem A činí typicky:

-Hladina akustického tlaku: 83 dB(A);

–Hladina akustického výkonu: 94 dB(A);

-Nejistota: K = 3 dB.

Celková hodnota vibrací:

-Hodnota emisí: a	_h < 2,5 m/s^2
-Nejistota: K = 1,5 m/s	_2

POZOR!

Uvedené naměřené hodnoty platí pro nová nářadí. Při denním nasazení se hodnoty hlučnosti a vibrací mění.

UPOZORNÍNÍ

Úroveň vibrací uvedená v těchto pokynech byla změřena měřicí metodou stanovenou normou EN 62841 a lze ji použít k vzájemnému srovnání elektrického nářadí. Je také vhodná pro předběžný odhad kmita- vého namáhání. Uvedená úroveň vibrací

Technické údaje

reprezentuje hlavní aplikace elektrického nářadí. Bude-li ovšem elektrické nářadí použito pro jiné aplikace, s odlišnými vloženými nástroji nebo nedostatečnou údržbou, může se úroveň vibrací lišit. Může to podstatně zvýšit kmitavé zatížení během celé pracovní doby.

Pro přesné odhadnutí kmitavého namáhání se mají také zohlednit doby, ve kterých je nářadí vypnuto nebo sice běží, ale ve skutečnosti se nepoužívá. Může to podstatně redukovat kmitavé namáhání během celé pracovní doby. Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako například: údržba elektrického nářadí a vložených nástrojů, udržování teploty rukou, organizace průběhu práce.

POZOR!

Při akustickém tlaku větším než 85 dB(A) noste ochranu sluchu.

		CS 62 18.0-EC
Typ nářadí Ruční okružní pila
Akumulátor Ah 5,0
Doba nabíjení (akumulátor 5,0 Ah) min max. 45
Otáčky naprázdno ot./min 5.000
Pilový list-Úložná díra mm 20
Max. pilový kotouč– průměr	mm	165
Max. šířka řezu	mm	1,6
Max. tloušt’ka základního kotouče	mm	1,0
Max. hloubka řezu	mm	62
Max. pokosový řez		50°
Hmotnost podle standardu „EPTA-procedure 01/2003“ (s akumulátorem 5,0 Ah)	kg	3,9
Hmotnost akumulátoru	kg	0,72
Přednastavení úhlu		22,5°, 45°, 50°

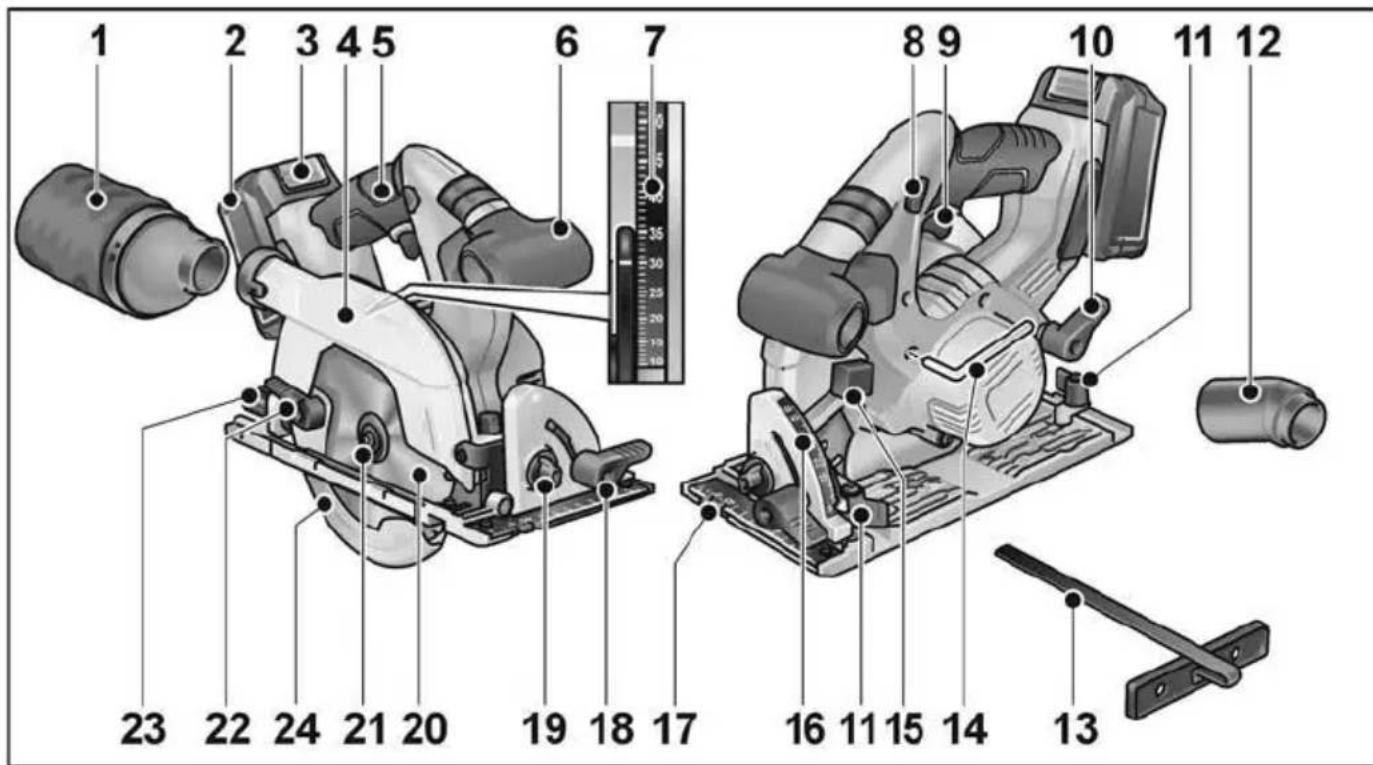

Na první pohled

1 Filtr
2 A k u m u l á t
3 Odjišťování akumulátoru
4 Ochranný kryt
5 Rukojet'
6 Přídavná rukojet'
7 Měřítko pro nastavení hloubky řezu
8 Blokování zapnutí pro vypínač
9 Vypínač
10 Upínací páka pro předvolbu hloubky řezu
11 Upínací šroub pro souběžný doraz
12 Připojovací hrdlo
13 Paralelní doraz

14 Klíč na šrouby s vnitřním šestihranem
15Aretační tlačítko vřetena
16 Měřítko úhlu pokosu
17 Základní deska
18 Upínací páka pro úhel pokosu
19 Předvolba úhlu
20 Pilový kotouč
21 Upínací šroub s upínací přírubou
22 Odtahovací páka kyvného ochranného krytu
23 Upínací šroub pro předvolbu úhlu pokosu
24 Kyvný ochranný kryt (dolní ochranný kryt)

Návod k použití

VAROVÁNÍ!

Před prováděním veškerých prací na elektrickém nářadí vyjměte z nářadí akumulátor.

Před uvedením do provozu

Vybalte elektrické nářadí a příslušenství a zkontrolujte je na kompletnost dodávky a eventuální přepravní poškození.

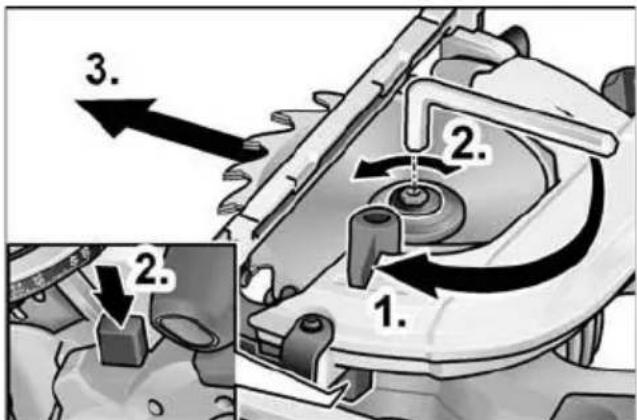

Upevnění nebo výměna pilového kotouče

UPOZORNÍNÍ

Doporučuje se používat pouze pilové kotouče, které jsou firmou FLEX nabízené pro toto nářadí.

• Používejte pouze pilové kotouče s průměrem podle údajů na pile.
• Zvolte správný pilový kotouč s ohledem na řezaný materiál.
• Používejte pouze pilové kotouče s označením otáček, které odpovídají otáčkám uvedeným na elektrickém nářadí nebo jsou vyšší.
• Používejte pouze pilové kotouče určené výrobcem, které odpovídají normě EN 847-1.

VAROVÁNÍ!

Před prováděním veškerých prací na elektrickém nářadí vyjměte z nářadí akumulátor.

■ Stiskněte aretaci vřetena a držte ji stisknutou.
■ Pomocí přiloženého klíče pro šrouby s vnitřním šestihranem povolte proti směru pohybu hodinových ručiček upínací šroub.

■ Vyšroubujte upínací šroub (3) a vyndejte přední upínací přírubu (4).
■ Vyndejte pilový kotouč (2) směrem dolů z tělesa nářadí.

POZOR!

• Dbejte na montážní polohu zadní (5) a přední upínací příruby (4).
• Směr řezání zubů (směr šipky na pilovém kotouči) musí souhlasit se šipkou směru otáčení na tělese nářadí.

■ V případě potřeby vyčistěte zadní (5) a přední upínací přírubu (4).
■ Zasuňte pilový kotouč zespodu do tělesa nářadí.
■ Nasad'te přední upínací přírubu (4) nákružkem směrem ven a zašroubujte rukou ve směru pohybu hodinových ručiček upínací šroub (3).
■ Stiskněte aretaci vřetena a držte ji stisknutou. Pomocí klíče pro šrouby s vnitřním šestihranem upínací šroub (3) pevně utáhněte.

Odsávání třísek

VAROVÁNÍ!

Prach uvolněný z materiálů jako jsou nátěry obsahující olovo, některé druhy dřeva, minerály a kovy může vytvářet ohrožení pro obsluhující personál nebo v blízkosti se nacházející osoby. Vdechnutí nebo kontakt s tímto prachem může vést k onemocnění dýchacích cest a/nebo k alergickým reakcím.

• Postarejte se o dobré větrání pracoviště!
• Pokud možno používejte externí odsávání prachu.
• Doporučuje se použití ochranné dýchací masky s třídou filtru P2.

Zabraňte nahromadění prachu na pracovišti. Prach se může snadno vznítit.

■ Nasuňte připojovací hrdlo (1.).
■ Na připojovací hrdlo připevněte odsávací hadici s adaptérem (2.).
■ Připojte odsávací hadici na odsávací zařízení.

Dodržujte návod k obsluze odsávacího zařízení! Zkontrolujte upevnění!

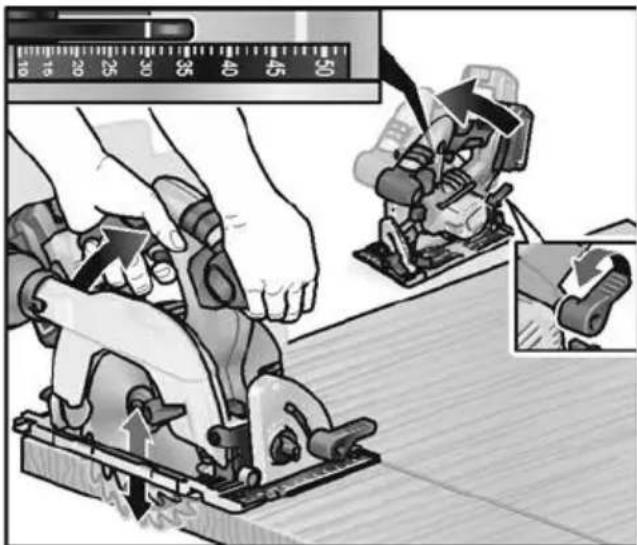

Nastavení hloubky řezu

i UPOZORNÍNÍ

Pro optimální výsledky řezu by hloubka řezu měla být o 2–5 mm větší než tloušt'ka řezaného materiálu.

VAROVÁNÍ!

Před prováděním veškerých prací na elektrickém nářadí vyjměte z nářadí akumulátor.

■ Povolte šroub s kolíkovou rukojetí pro nastavení hloubky řezu.

■ Nastavte na stupnici potřebnou hloubku řezu.
■ Šroub s kolíkovou rukojetí pevně utáhněte.

Nastavení pokosového úhlu

i UPOZORNÍNÍ

Při pokosových řezech je hloubka řezu menší, než hodnota zobrazená na stupnici pro hloubku řezu.

VAROVÁNÍ!

Před prováděním veškerých prací na elektrickém nářadí vyjměte z nářadí akumulátor.

■ Povolte šroub s kolíkovou rukojetí (1.).
■ S pomocí stupnice nastavte potřebný pokosový úhel (2.).
■ Šroub s kolíkovou rukojetí pevně utáhněte (3.).

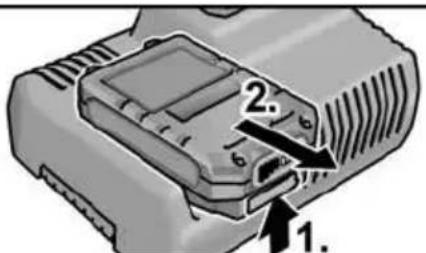

Nasazení/výměna akumulátoru

■ Nabitý akumulátor zasuňte do elektrického nářadí, až úplně zaskočí.

■ Pro vyjmutí stiskněte odjišťovací tlačítka (1.) a akumulátor vytáhněte (2.).

POZOR!

Když akumulátor nepoužíváte, chraňte jeho kontakty. Volné kovové díly mohou zkratovat kontakty, hrozí nebezpečí výbuchu a požáru!

Stav nabití akumulátoru

■ Stisknutím tlačítka lze pomocí LED ukazatele stavu akumulátoru zkontrolovat stav nabití.

Ukazatel zhasne za 5 sekund.

Když některá LED bliká, musí se akumulátor nabít. Pokud po stisknutí tlačítka nesvítí žádná LED, je akumulátor vadný a musí se vyměnit.

Zapnutí a vypnutí

POZOR!

Z bezpečnostních důvodů nebude spínač zaaretován a během řezání se musí držet stisknutý.

Blokování zapnutí zabraňuje nechtěnému zapnutí a blokuje ochranný kryt.

Pilu vždy zapněte až v pracovní poloze.

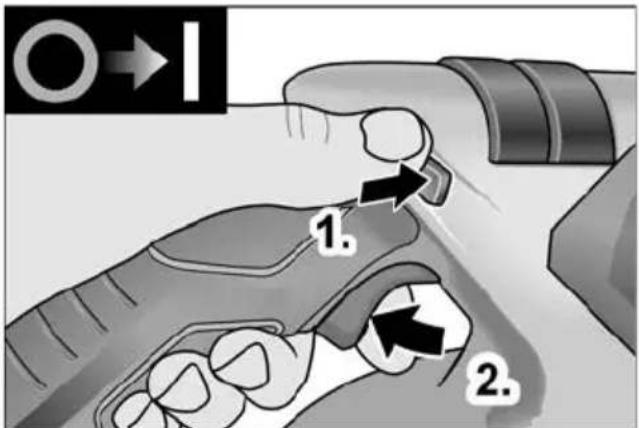

■ Stiskněte blokování zapnutí směrem nahoru a držte je stisknuté (1.).
■ Stiskněte vypínač a držte jej stisknutý (2.).
■ Uvolněte blokování zapnutí (když byla pila zanořená).

K vypnutí:

■ Uvolněte vypínač.

Paralelní doraz

VAROVÁNÍ!

Před prováděním veškerých prací na elektrickém nářadí vyjměte z nářadí akumulátor.

i UPOZORNÍNÍ

K odložení pily do dodávaného přepravního kuffříku se musí demontovat paralelní doraz. Paralelní doraz lze namontovat vlevo nebo vpravo ve směru posuvu pily.

■ Namontujte křidlatý šroub/upínací třmen k upevnění paralelního dorazu (1.).
■ Zasuňte paralelní doraz a nastavte jej na požadovanou šířku (2.).
■ Křídlaté šrouby pevně utáhněte (3.).

Práce s elektrickým nářadím

POZOR!

Po vypnutí pilový kotouč ještě krátkou dobu dobíhá.

Když se rotující pilový kotouč dotkne obrobku, může dojít ke zpětnému rázu.

UPOZORNÍNÍ

Příliš silný posuv snižuje výkonnost nářadí, zhoršuje kvalitu řezu a snižuje životnost pilového kotouče.

Řezání podle orýsování

■ Připojte odsávací hadici.
■ Nastavte hloubku řezu na potřebný rozměr.

■ V případě potřeby nastavte pokosový úhel.
■ Zastrčte sít'ovou zástrčku.
■ Zapněte odsávací zařízení.
■ Uchopte pravou rukou rukojet'.
■ Nasad'te stúl pily na obrobek.
■ Zapněte pilu a počkejte, až pilový kotouč dosáhne maximálních otáček.
■ Přibližujte pilu pomalu k materiálu.

i UPOZORNÍNÍ

Označení řezu na stole pily ukazují polohu pilového kotouče pri pravoúhlém řezu.

■ Ved'te pilu rovnoměrným posuvem materiálem.
■ Po ukončení řezu: – Vypněte pilu. Pilový kotouč ještě krátkou dobu dobíhá! – Při nadzvednutí pily se překlápěcí ochranný kryt zavře.
■ Po ukončení práce: Elektrické nářadí a příslušenství důkladně vyčistěte.

Filtr:

i UPOZORNÍNÍ

K opracování velkých obrobku nebo řezání rovných hran můžete také na obrobek upevnit lištu nebo podobně a kotoučovou pilu se stole m pily vést podél tohoto pomocného dorazu.

Nabíječka

1 Otvor pro vložení akumulátoru
2 Kontakty
3 Větrací štěrbiny
4 Displej pro zobrazení provozního stavu
5 Sít'ový kabel se síťovou zástrčkou
Nabíječka CA 10.8/18.0 je určená k nabíjení akumulátorů FLEX typu:
-AP 10.8 (2,5 Ah),
-AP 18.0 (2,5 Ah),
-AP 10.8 (5,0 Ah),
-AP 18.0 (5,0 Ah).
-AP 10.8 (2,5 Ah), -AP 18.0 (2,5 Ah), -AP 10.8 (5,0 Ah), -AP 18.0 (5,0 Ah).

Pokyny pro zabezpečení dlouhé životnosti akumulátoru

POZOR!

• Akumulátory nikdy nenabíjejte při teplotě nižší než 0 °C, resp. vyšší než 55 °C.
• Akumulátory nenabíjejte v prostředí s velkou vlhkostí vzduchu nebo vysokou teplotou.
• Akumulátory a nabíječku během nabíjení nezakrývejte.
• Po skončení nabíjení odpojte sít'ovou zástrčku nabíječky.

Akumulátor a nabíječka se během nabíjení zahřívají. To je normální!

U lithium-ionotových akumulátorů nevzniká známý „pamět’ový efekt“. Přesto by se měl akumulátor před nabíjením úplně vybít a nabíjení vždy zcela dokončit.

Pokud akumulátory delší dobu nepoužíváte, skladujte je částečně nabité a v chladu.

Nabíjení

POZOR!

Do dodané nabíječky nasazujte pouze originální akumulátory.

■ Zapojte sít'ovou zástrčku nabíječky do zásuvky.

Na 2 sekundy se zeleně rozsvítí podsvícení displeje a pak opět zhasne. Zobrazí se OK.

■ Nasad'te akumulátor úplně do nabíječky, až zaskočí.

– Na displeji se střídavě zobrazuje zbývající doba nabíjení (do úplného nabití akumulátoru) a grafické zobrazení stavu nabití.
– Když je akumulátor nabitý na méně než 80 %, svítí podsvícení displeje oranžově.
– Od nabití akumulátoru na 80 % svítí displej zeleně a zobrazí se OK.

■ Akumulátor je plně nabitý, když se zobrazí ukazatel.

Zelené podsvícení po krátké době zhasne.

■ Vyjměte akumulátor z nabíječky.

■ Vytáhněte síťovou zástrčku ze zásuvky.

i UPOZORNĚNÍ

Pokud po nasazení akumulátoru do nabíječky displej bliká, vyskytla se u akumulátoru nebo nabíječky závada.

Displej pomalu bliká. Oranžové podsvícení.

Akumulátor je príliš horký, resp. príliš studený. Jakmile bude mit akumulátor nabíjecí teplotu (0 °C – 55 °C), spustí se nabíjení.

Displej rychle bliká. Červené podsvícení.

Vyjměte akumulátor z nabíječky a nasad'te ho znovu. Pokud se ukazatel zobrazí znovu, je akumulátor vadný. Akumulátor vyměňte nebo nechte zkontrolovat v servisu.

Pokud se toto chybové hlášení zobrazí i s jiným akumulátorem, je vadná nabíječka. Nechte nabíječku zkontrolovat v servisu.

Údržba a ošetřování

VAROVÁNÍ!

Před prováděním veškerých prací na elektrickém nářadí vyjměte z nářadí akumulátor.

Čistění

Čistění elektrického nářadí

VAROVÁNÍ!

Nepoužívejte vodu nebo tekuté čisticí prostředky.

■ Vnitřní prostor tělesa s motorem pravidelně vyfoukejte suchým stlačeným vzduchem.
■ Desku pily, nastavovací prvky a ochranný kryt čistěte vysavačem a štětcem. Zajistěte lehkost chodu dolního ochranného krytu.

■ Klouby príležitostně nastříkejte strojním olejem.
■ Vyčistěte rovněž vodicí lištu, aby se neomezilo vedení pily a tím přesnost řezu.

Nabíječka

VAROVÁNÍ!

Před veškerými pracemi vytáhněte sít'ovou zástrčku ze zásuvky. Nepoužívejte vodu nebo tekuté čisticí prostředky.

■ Nečistoty a prach odstraňte z krytu štětcem nebo suchým hadrem.

Opravy

Opravy nechejte výhradně provádět prostřednictvím některé servisní dílny, autorizované výrobcem.

i UPOZORNÍNÍ

Během záruční doby nepovolujte šrouby na tělese motoru.

Při nedodržení zaniknou záruční závazky výrobce.

Náhradní díly a příslušenství

Další příslušenství, zejména vložné nástroje, si vyberte z katalogů výrobce.

Rozložená schémata a seznamy náhradních dílů najdete na naší webové stránce: www.flex-tools.com

Pokyny pro likvidaci

VAROVÁNÍ!

Odstraněním sít'ového kabelu učiňte vysloužilé nářadí nepoužitelným.

Pouze pro země EU: Nevyhazujte elektrické nářadí do domovního odpadu!

Podle evropské směrnice 2012/19/EU o elektrických a elektronických použitých spotřebičích a její realizace do národního práva se použité elektrické nářadí musí sbírat odděleně a dodávat do ekologické recyklace.

i UPOZORNÍNÍ

O možnostech likvidace se informujte u Vašeho specializovaného obchodníka!

Prohlášení o shodě (€

Prohlašujeme na výhradní zodpovědnost, že výrobek popsaný v části „Technické údaje“ je v souladu s následujícími normami nebo normativními dokumenty:

EN 62841 podle ustanovení směrnic 2014/30/EU, 2006/42/ES, 2011/65/EU.

Zodpovědný za technické podklady:

Vyloučení odpovědnosti

Výrobce a jeho zástupce neručí za škody a ušlý zisk vlivem přerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití.

Výrobce a jeho zástupce neručí za škody, které byly způsobeny neodborným použitím nebo ve spojitosti s výrobky jiných výrobců.

Obsah

Použité symboly ..... 206

Symboly na náradí ..... 206

Pre Vašu bezpečnost'. 206

Hlučnost' a vibrácia. 209

Technické údaje ..... 210

Návod na použitie. 212

Údržba a ošetrovanie ..... 217

Pokyny pro likvidaci ..... 217

Prohlášení o shodí (€) 218

Pred uvedením do prevádzky si prečítajte návod na obsluhu!

Noste ochranu očí!

Noste protihlukovú ochranu!

Pre Vašu bezpečnost'

VAROVANIE!

Pred použitím elektrického náradia si prečítajte a potom jednajte:

Hladina hluku náradia vyhodnotená s filtrom A je typicky:

–Hladina akustického tlaku: 83 dB(A);

–Hladina akustického výkonu: 94 dB(A);

-Neistota: K = 3 dB.

Nastavenie pokosového uhla

i UPOZORNENIE

Údržba a ošetrovanie

VAROVANIE!

Èistenie elektrického náradia

VAROVANIE!

Odstraniním sít'ového kabelu učiňte vysloužilé nářadí nepoužitelným.

Pouze pro zemì EU Nevyhazujte elektrické náradí do domovního odpadu!

Podle evropské smirnice 2012/19/EÚ o elektrických a elektronických použitých spotřebičích a její realizace do národního práva se použité elektrické nářadí musí sbírat oddilenì a dodávat do ekologické recyklace.

UPOZORNENIE

O možnostech likvidace se informujte u Vašeho specializovaného obchodníka!

Prohlášení o shodí (€

EN 62841 podla ustanovení smerníc 2014/30/EÚ, 2006/42/ES, 2011/65/EÚ.

Zodpovednost' za technické podklady: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Označuje grozečo nevarnost.
