Tuotetyyppi	Langaton käsipyörösaha
Merkki	Flex
Malli	CS 62 18.0-EC
Virtalähde	Li-ion 18 V, 5,0 Ah akku
Terän halkaisija max.	165 mm
Leikkaussyvyys max.	62 mm
Jiirileikkaus max.	50°
Tyhjäkäyntinopeus	5000 rpm
Paino (akun kanssa)	3,9 kg
Akkupaino	0,72 kg
Terän reiän koko	20 mm
Leikkausleveys max.	1,6 mm
Terän rungon paksuus max.	1,0 mm
Latausaika (5,0 Ah)	45 min
Äänenpainetaso	83 dB(A)
Äänitehotaso	94 dB(A)
Tärinä (päästöarvo)	< 2,5 m/s²
Suojakupu	Heilurisuojakupu (alempi) + kiinteä suojakupu
Yhdensuuntaisuusohjain	Mukana, säädettävissä vasemmalle tai oikealle
Lastunpoisto	Kyllä, liitäntäholkilla pölynimuria varten
Huolto ja puhdistus	Säännöllinen puhdistus kuivalla paineilmalla, älä käytä vettä
Turvallisuus	Karan lukitus, käynnistysvarmistin, kaksoiseristys
Varaosat ja korjattavuus	Räjäytyskuvat ja osat saatavilla osoitteesta www.flex-tools.com

Usein kysytyt kysymykset - CS 62 18.0-EC Flex

Minkä tyyppistä akkua CS 62 18.0-EC -saha käyttää?

Se käyttää Li-ion 18 V -akkua, tyyppiä AP 18.0 (2,5 Ah tai 5,0 Ah). Yhteensopiva laturi on CA 10.8/18.0.

Mikä on suurin leikkaussyvyys?

Suurin leikkaussyvyys on 62 mm. Parhaan tuloksen saamiseksi säädä syvyys 2–5 mm enemmän kuin materiaalin paksuus.

Kuinka sahanterä vaihdetaan?

Poista ensin akku. Paina karan lukitusta, löysää kiristysruuvi kuusiokoloavaimella (vastapäivään), irrota etulaippa ja terä. Asenna uusi terä pyörimissuunta huomioon ottaen (nuoli terässä) ja kiristä ruuvi.

Mitä lisävarusteita mukana tulee?

Toimitukseen sisältyy: saha, 5,0 Ah akku, CA 10.8/18.0 laturi, yhdensuuntaisuusohjain, kuusiokoloavain ja kuljetuslaukku.

Kuinka jiirikulma säädetään?

Löysää siipiruuveja (1.), säädä haluttu kulma asteikolla (2.) enintään 50°, ja kiristä ruuvit (3.). Huomaa, että jiirileikkauksessa tehollinen leikkaussyvyys pienenee.

Mitä tehdä, jos akku ei lataudu?

Tarkista ensin laturin LEDit: jos taustavalo vilkkuu punaisena, akku on viallinen. Jos se vilkkuu oranssina, lämpötila on sallitun alueen (0-55°C) ulkopuolella. Odota sen jäähtymistä tai lämpenemistä. Jos ongelma jatkuu, ota yhteyttä valtuutettuun huoltoliikkeeseen.

Kuinka saha puhdistetaan?

Poista akku. Puhdista kotelon sisäpuoli ja moottori kuivalla paineilmalla. Älä koskaan käytä vettä. Puhdista pöytä, suojukset ja profiilin ura imurilla ja harjalla.

Minkä tyyppiset terät ovat kiellettyjä?

HSS-terien (pikateräs) ja katkaisulaikkojen käyttö on kielletty. Käytä vain FLEXin suosittelemia teriä, jotka täyttävät standardin EN 847-1, halkaisija 165 mm ja reiän koko 20 mm.

Kuinka lastunpoistoa käytetään?

Aseta liitäntäholkki suulakkeeseen, kiinnitä imuletku adapterilla ja liitä pölynimuriin. Varmista, että kiinnitys on tiukka. Käytä P2-luokan pölynaamaria.

Mitä tehdä terän takaiskun (kickback) sattuessa?

Pidä sahasta kiinni molemmin käsin, asetu terän sivulle. Jos terä jumittuu, pysäytä saha ja irrota terä vasta, kun se on paikallaan. Käytä teräviä teriä, yhdensuuntaisuusohjainta ja tue suuret levyt.

KÄYTTÖOHJE CS 62 18.0-EC Flex

fi Alkuperäinen käyttöohjekirja 130

Käytetyt symbolit 130

Symbolit koneessa 130

Turvallisuusasiaa 130

Melu ja tärinä 133

Tekniset tiedot 133

Kuva koneesta 134

Käyttöohjeet 135

Huolto ja hoito 140

Kierrätysohjeita....140

C€-Vaatimustenmukaisuus 141

Vastuun poissulkeminen ..... 141

Käytetyt symbolit

VAROITUS!

Viittaa välittömästi uhkaavaan vaaraan. Ohjeen noudattamatta jättäminen saattaa johtaa kuolemaan tai vakaviin loukkantumisiin.

VARO!

Viittaa mahdollisesti vaaralliseen tilanteeseen. Ohjeen noudattamatta jättäminen saattaa johtaa loukkaantumisiin tai esinevaurioihin.

OHJE

Viittaa koneen käyttöä koskeviin ohjeisiin ja tärkeisiin tietoihin.

Symbolit koneessa

Lue käyttöohjeet ennen koneen käyttöönottoa!

Käytä silmiensuojaimia!

Käytä kuulonsuojaimia!

Vanhan laitteen kierrätysohjeet (katso sivu 140)!

Turvallisuusasiaa

VAROITUS!

Lue ohjeet ennen sähkötyökalun käyttöä ja toimi niiden mukaisesti:

• koneen käyttöohje,
• sähkötyökalujen käyttöä koskevat »Yleiset turvallisuusohjeet« oheisessa vihkosessa (dokumentti nro: 315.915),
• käyttöpaikalla voimassa olevat ohjeet ja työsujelumääräykset.

Tämä sähkötyökalu on valmistettu uusimman teknisen tietämyksen ja hyväksyttyjen turvateknisten säännösten mukaisesti.

Tästä huolimatta sen käytöstä saattaa aiheutua hengenvaaraa koneen käyttäjälle ja muille henkilöille ja itse kone tai muu esineistö voi vaurioitua.

Sähkötyökalua saa käyttää vain määräystenmukaiseen käyttötarkoitukseen, sen ollessa teknisesti moitteettomassa kunnossa.

Turvallisuuteen vaikuttavat häiriöt on korjattava välittömästi.

Määräystenmukainen käyttö

Pyörösaha CS 62 18.0-EC on tarkoitettu

-ammattikäyttöön teollisuudessa ja työpajoissa,

-pitkittäis- ja poikittaissahauksiin suoralla sahausjäljellä,

-massiivipuun ja levymateriaalien kuten lastu- ja puusepänlevyjen ja MDF-levyjen sahaamiseen, joiden paksuus on enintään 62 mm,

-käytettäväksi FLEXin tälle koneelle tarjoamien pyörösahanterien kanssa.

Laitetta ei saa käyttää

-HSS-sahanterien ja katkaisulaikkojen kanssa,

-kiinteässä käytössä pöytäpyörösahana, -ulkona sateella,

-räjähdysvaarallisissa tiloissa.

Pyörösahoja koskevat turvallisuusohjeet

VAROITUS!

Kaikki turvallisuusohjeet ja tässä käyttö-ohjekirjassa annetut ohjeet on luettava ja niitä on noudatettava. Jos varoituksia ja ohjeita ei noudateta, saattaa seurauksena olla sähköisku, tulipalo ja/tai vakavia loukkaantumisia. Säilytä ohjeet hyvin myöhempää käyttötarvetta varten.

Sahaaminen

■ VAARA: Älä vie käsiäsi sahausalueelle tai sahanterän lähelle. Pidä toisella kädellä kiinni lisäkahvasta tai moottorin rungosta. Kun pidät sahasta kiinni molemmin käsin, vältyt terän aiheuttamilta käsisammoilta.
- Älä laita käsiä työkappaleen alle. Suojus ei suojaa käsiä sahanterältä työkappaleen alapuolella.
Säädä sahaussyvyys työkappaleen paksuuden mukaisesti. Terää pitää näkyä työkappaleen alta vajaan hampaan verran.
- Älä pitele sahattavaa kappaletta kädessä tai jalkojen päällä. Kiinnitä työkappale tukevaan alustaan. On tärkeää tukea työkappale kunnolla kehokosketuksen, sahanterän juuttumisen tai hallinnan menettämisen vaaran minimoimiseksi.
- Pidä kiinni sähkötyökalusta vain eristetyistä kahvaosista, kun työskentelet paikoissa, joissa työkaluterä voi osua pilossa olevaan sähköjohtoon. Jos terä osuu jännitteiseen johtoon, jännite johtuu myös sähkötyökalun metalliosiin, ja seurauksena on sähköisku.
Käytä pitkittäissahauksissa aina vastetta tai suoraa reunaohjainta. Tällöin sahaustarkkuus paranee ja terän juuttumisvaara pienenee.
Käytä aina sahanteriä, jotka ovat oikeankokoisia ja joiden kiinnitysreikä on oikeanmuotoinen (esimerkiksi tähtimäinen tai pyöreä). Asennusosiin sopimattomat sahanterät pyörivät epätasaisesti ja aiheuttavat hallinnan menettämisen.
- Älä käytä vaurioituneita tai vääriä sahanterän aluslevyjä tai ruuveja. Sahanterän aluslevyt ja ruuvit on suunniteltu varta vasten sahaasi varten, jotta se toimii optimaalisella teholla ja käyttöturvallisesti.

Takapotkun syyt ja vastaavat turvallisuusohjeet

Takapotku on koneen äkillinen reaktio, jonka aiheuttaa sahanterän takertelu, juuttuminen tai sahausuraan väärin kohdistettu terä. Takapotkussa hallitsematon saha ponnahtaa irti työkappaleesta ja kohti koneen käyttäjää. Kun sahanterä puristuu tai jumiutuu sulkeutuvaan sahausuraan, terä juuttuu paikalleen ja saha iskeytyy moottorin voimasta taaksepäin kohti koneen käyttäjää. Jos sahanterä vääntyy tai kääntyy vääärään suuntaan sahausurassa, terän takareunan hampaat saattavat pureutua työkappaleen pintaan, jolloin terä siirtyy pois sahausraosta ja saha ponnahtaa kohti koneen käyttäjää. Takapotku on seuraus sähkötyökalun väärästä käytöstä tai väärästä työteknikasta. Takapotku voidaan estää sopivin varotoimenpitein, kuten seuraavissa ohjeissa neuvotaan.

• Pidä sahasta kiinni molemmin käsin ja pidä käsivartesi sellaisessa asennossa, että pystyt hallitsemaan takapotkuvoimat. Pysyttele aina sahanterän sivulla; älä koskaan asetu samalle linjalle sahanterän kanssa. Takapotkussa saha saattaa ponnahtaa taaksepäin, mutta sopivilla varotoimilla käyttäjä pystyy hallitsemaan takapotkuvoimat.
  Jos sahanterä juuttuu kiinni tai keskeytät työn, pysäytä saha ja pidä se paikallaan työkappaleessa, kunnes terä pysähtyy kokonaan. Älä yritä irrottaa sahaa työkappaleesta tai vetää sitä taaksepäin terän pyöriessä, sillä seurauksena saattaa olla takapotku. Selvitä sahanterän kiinni juuttumisen syy ja poista se.
  Kun käynnistät työkappaleessa olevan sahan uudelleen, keskitä sahanterä sahausuraan ja varmista, että terän hampaat eivät ota kiinni materiaaliin. Jos sahanterä on juuttunut kiinni, se voi lähteä irti työkappaleesta tai aiheuttaa takapotkun, kun saha käynnistetään uudelleen.

■ Tue suuret levyt sahanterän juuttumisen ja takapotkuvaaran minimoimiseksi. Suuret levyt voivat taipua oman painonsa voimasta. Aseta tuet levyn kummallekin puolelle sekä lähelle sahauslinjaa että levyn reunaa.
- Älä käytä tylsiä tai viallisia sahanteriä. Sahanterät, joiden hampaat ovat tylsät tai väärin suunnatut, sahaavat liian kapean sahausraon, mikä lisää kitkaa, aiheuttaa terän juuttumisen ja takapotkun.
■ Lukitse sahaussyvyyden ja sahauskulman säädöt ennen sahausta. Jos sahanterän asetukset muuttuvat sahauksen aikana, terä voi juuttua kiinni ja aiheuttaa takapotkun.
■ Ole erityisen varovainen, kun sahaat valmiisiin seinärakenteisiin tai muihin kohtiin, joiden sisään tai taakse et pysty näkemään. Sahanterä saattaa osua piilossa oleviin esteisiin, juuttua kiinni ja aiheuttaa takapotkun.

Suojuksen toiminta

Tarkista aina ennen käyttöä, että suojus sulkeutuu moitteettomasti. Älä käytä sahaa, jos suojus ei liiku esteettä ja sulkeudu välittömästi. Älä lukitse tai sido suojusta mihinkään asentoon, koska sahanterä on tällöin suojaamaton. Jos saha putoaa vahingossa lattialle, suojus saattaa taipua. Varmista, että suojus liikkuu esteettä eikä kosketa sahanterää tai muita osia missään sahauskulmassa tai -syvyydessä.
Tarkista suojuksen jousen kunto ja toiminta. Jos suojus tai jousi ei toimi kunnolla, jätä saha huollettavaksi ennen sen käyttöä. Vioittuneet osat, tahmea lika tai sahanpurukertymät jarruttavat alemman suojuksen toimintaa.
■ Varmista, että upotussahausta tehtäessä sahan pohjalevy ei siirry muuhun sahauskulmaan kuin 90°. Jos sivusuuntainen siirtymä tapahtuu, sahanterä saattaa jumittua ja sen seurauksena saha saattaa iskeä takaisin.
■ Varmista että suojus peittää sahanterän, ennen kuin lasket sahan työpenkille tai lattialle. Suojaamaton, vielä pyörivä sahanterä siirtää sahaa taaksepäin ja sahaa kaiken sen tielle osuvan materiaalin. Ota huomioon, että sahan pysäyttämisen jälkeen terä pyörii vielä jonkin aikaa.

Alemman suojuksen toiminta

Tarkista aina ennen käyttöä, että alempi suojus sulkeutuu moitteettomasti. Älä käytä sahaa, jos alempi suojus ei liiku esteettä ja sulkeudu välittömästi. Älä koskaan kiilaa tai sido alempaa suojusta avattuun asentoon. Jos saha putoaa vahingossa lattialle, alempi suojus saattaa taipua. Avaa suojus avausvivulla ja varmista, että alempi suojus liikkuu esteettä eikä kosketa sahanterää tai muita osia missään sahauskulmassa tai - syvyydessä.
Tarkista alemman suojuksen jousen kunto ja toiminta. Jos alempi suojus tai jousi ei toimi kunnolla, jätä saha huollettavaksi ennen sen käyttöä. Vioittuneet osat, tahmea lika tai sahanpurukertymät jarruttavat alemman suojuksen toimintaa.
Avaa alempi suojus kädellä vain erityisissä sahaustehtävissä kuten upotus- tai kulmasahauksessa. Avaa alempi suojus avausvivulla ja vapauta vipu, kun sahanterä uppoaa sahattavaan työkappaleeseen. Kaikkien muunlaisten sahaustöiden yhteydessä anna alemman suojuksen toimia automaattisesti.
Varmista, että alempi suojus peittää sahanterän, ennen kuin lasket sahan työpenkille tai lattialle. Suojaamaton, vielä pyörivä sahanterä siirtää sahaa taaksepäin ja sahaa kaiken sen tielle osuvan materiaalin. Ota huomioon, että sahan pysäyttämisen jälkeen sahanterä pyörii vielä jonkin aikaa.

Lisäturvallisuusohjeita

• Älä laita käsiä purunpoistoaukkoon. Pyörivät osat voivat aiheuttaa loukkaantumisia.
• Älä käytä sahaa pään yläpuolisiin töihin. Et pysty tällöin hallitsemaan kunnolla sähkötyökalua.
• Älä käytä sähkötyökalua kiinteästi asennettuna. Sitä ei ole suunniteltu käytettäväksi sahauspöydän kanssa.
• Älä käytä HSS-sahanteriä. Tämäntyppiset sahanterät murtuvat helposti.
• Älä sahaa rautametallia. Hehkuvat lastut saattavat sytyttää pölynpoistolaitteen.

Melu ja tärinä

Melu- ja tärinäarvot mitattiin standardin EN 62841 mukaan.

Koneen A-painotettu melutaso on tavallisesti:

-Äänenpainetaso: 83 dB(A);

-Äänitehotaso: 94 dB(A);

-Epävarmuus: K = 3 dB.

Tärinän kokonaisarvo:

-Päästöarvo: a _h < 2,5 m/s^2 -Epävarmuus: K = 1,5 m/s

VARO!

Ilmoitetut mittausarvot koskevat uusia laitteita. Päivittäisessä käytössä melu- ja tärinäarvot muuttuvat.

OHJE

Näissä ohjeissa ilmoitettu tärinätaso on mitattu standardissa EN 62841 normitetun mittausmenetelmän mukaan ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös tärinäaltistuksen alustavaan arviointiin.

Tekniset tiedot

Ilmoitettu tärinätaso tarkoittaa altistumisen tasoa sähkötyökalun pääasiallisessa käyttö- tarkoituksessa.

Mutta jos sähkötyökalua käytetään muihin käyttötarkoituksiin, normaalista poikkeavilla käyttötyökaluilla tai sitä ei ole huollettu riittävästi, tärinätaso saattaa poiketa ilmoitetusta. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi suurempi.

Tärinäaltistuksen tarkassa arvioinnissa tulee huomioida myös ne ajat, jolloin laite on kytketty pois päältä tai se on käynnissä, mutta ei todellisessa käytössä.

Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi alhaisempi.

Määrittäkää lisätoimenpiteet koneen käyttäjän suojaamiseksi tärinän vaikutukselta, kuten esimerkiksi: sähkötyökalun ja käyttötyökalujen huolto, käsien suojaaminen kylmältä, työnkulun suunnittelu.

VARO!

Melutason ylittäessä 85 dB(A) käytä kuulonsuojaimia.

		CS 62 18.0-EC
Konetyyppi Käsipyörösaha
Akku Ah 5,0
Latausaika (5 Ah akku) min max. 45
Kierrosluku ilman kuormitusta r/min 5.000
Sahanterän kiinnitysreikä mm	20
max. Sahanterän halkaisija	mm	165
max. Sahausleveys	mm	1,6
max. Runkolevyn paksuus	mm	1,0
max. Sahaussyvyys	mm	62
max. Jiirisahaus		50°
Paino »EPTA-menetelmän 01/2003« mukaan (kun akku 5,0 Ah)	kg	3,9
Paino akku	kg	0,72
Kulman säätö		22,5°, 45°, 50°

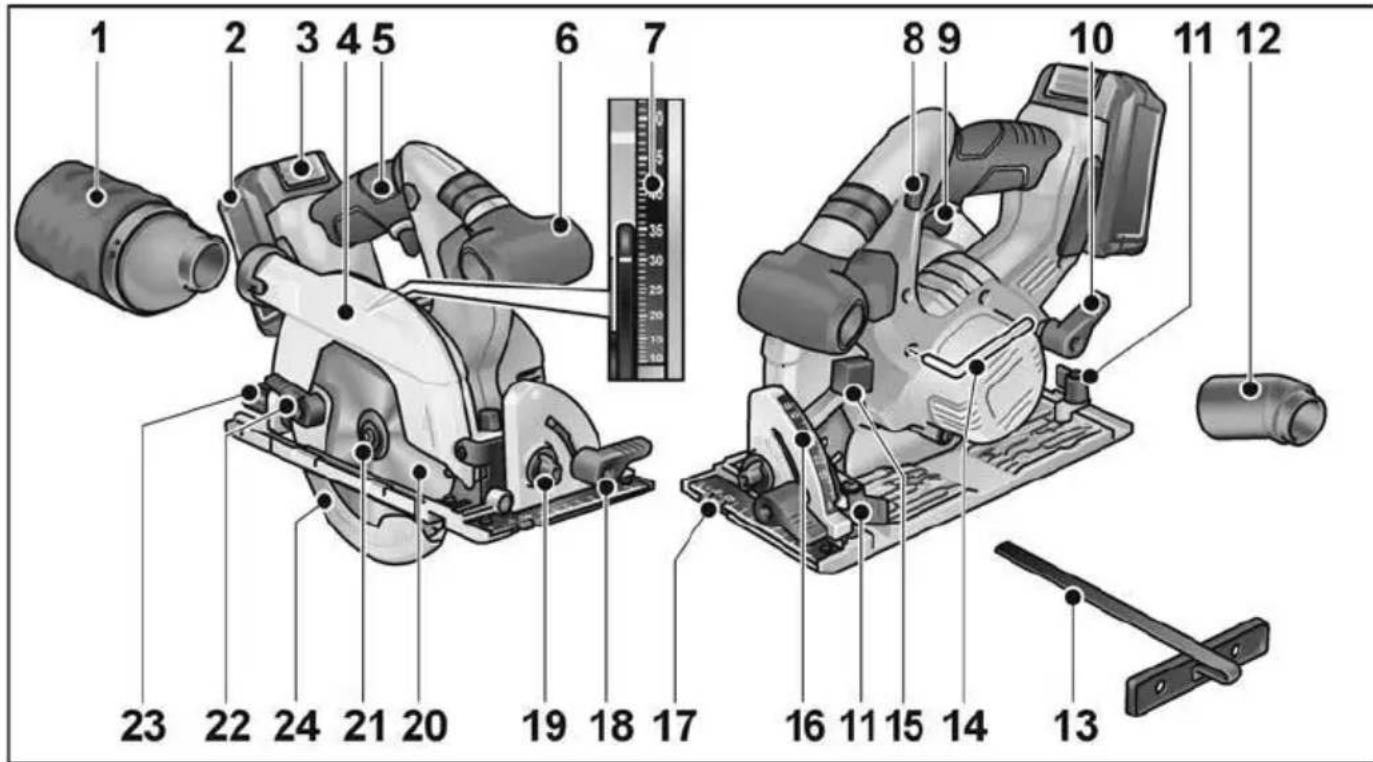

Kuva koneesta

1 Suodatin
2 A k k u
3 Akun lukituksen vapautus
4 Suojus
5 Käsikahva
6 Lisäkahva
7 Sahaussyvyyden asteikko
8 Käyttökytkimen päälle kytkemisen salpa
9 Käyttökytkin
10 Sahaussyvyyden säädön kiristysvipu
11 Reunaohjaimen kiinnitysruuvi
12 Liitäntä
13 Sivuvaste

14 Kuusiokoloavain
15 Karan lukituspainike
16 Jiirikulman asteikko
17 Pohjalevy
18 Jiirikulman säädön kiristysvipu
19 Kulman säätö
20 Pyörösahanterä
21 Kiinnitysruuvi ja kiinnityslaippa
22 Kupusuojuksen avausvipu
23 Jiirikulman säädön kiristysruuvi
24 Kupusuojus (alempi suojus)

Käyttöohjeet

VAROITUS!

Irrota akku aina ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Ennen käyttöönottoa

Ota sähkötyökalu ja tarvikkeet pois pak-kauksesta ja tarkista, ettei toimituksesta puutu mitään ja ettei ole kuljetusvaurioita.

Sahanterän kiinnitys tai vaihto

i

OHJE

On suositeltavaa käyttää vain pyörösahan- teriä, joita FLEX tarjoaa tälle laitteelle.

• Käytä vain sahanteriä, joiden halkaisija vastaa sahassa olevia merkintöjä.
• Valitse aina sahattavalle materiaalille soveltuva sahanterä.
• Käytä vain sahanteriä, joiden kierroslukumerkintä on vähintään sähkötyökaluun merkittyä kierroslukua vastaava.
• Käytä vain sahan valmistajan hyväksymiä sahanteriä, jotka ovat standardin EN 847-1 mukaisia.

VAROITUS!

Irrota akku aina ennen kaikkia sähkötyökaluun kohdistuvia töitä.

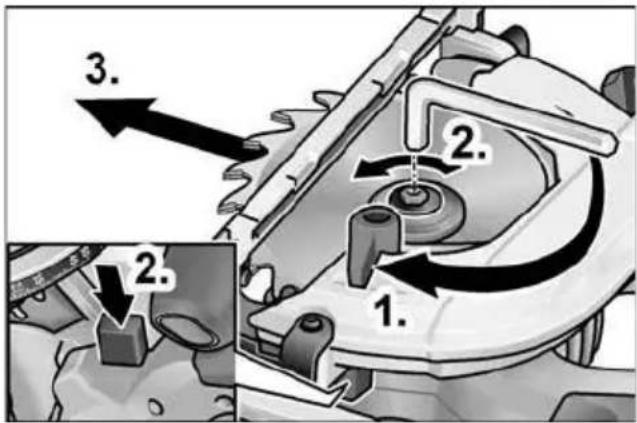

■ Paina karalukkoa ja pidä se pohjaan painettuna.
Avaa kiinnitysruuvi koneen mukana tulevalla kuusiokoloavaimella vastapäivään kiertäen.
- Irrota kiinnitysruuvi (3) ja poista etummainen kiinnityslaippa (4).
■ Poista sahanterä (2) alakautta rungosta.

VARO!

• Huomioi takalaipan (5) ja etulaipan (4) asennusasento.
• Hampaiden leikkaussuunnan (nuolen suunta sahanterässä) ja rungossa olevan pyörimissuuntanuolen tulee olla sama.

■ Puhdista tarvittaessa taka (5) ja etulaippa (4).
■ Aseta sahanterä runkoon alakautta.
■ Aseta etulaippa (4) paikoilleen kaulus ulospäin ja kiinnitä kiinnitysruuvi (3) käsin myötäpäivään kiertäen.
■ Paina karalukkoa ja pidä se pohjaan painettuna. Kiristä kiinnitysruuvi (3) kuusiokoloavaimella.

Purunpoisto

VAROITUS!

Materiaaleista, kuten lyijyä sisältävistä pinnoitteista, joistakin puulaaduista, mineraaleista ja metallista, lähtevä pöly voi olla vaarallista koneen käyttäjälle ja lähellä oleville henkilöille. Pölyjen hengittäminen tai niiden kanssa kosketuksiin joutuminen saattaa aiheuttaa hengitystiesairauksia ja/tai allergisia reaktioita.

• Huolehdi hyvästä ilmanvaihdosta työpaikalla!
• Mikäli mahdollista, käytä erillistä pölynpoistojärjestelmää.
• P2-suodatinluokan hengityssuojaimen käyttö on suositeltavaa.
  Vältä pölyn kerääntymistä työpaikalle. Pölyt saattavat syttyä helposti palamaan.

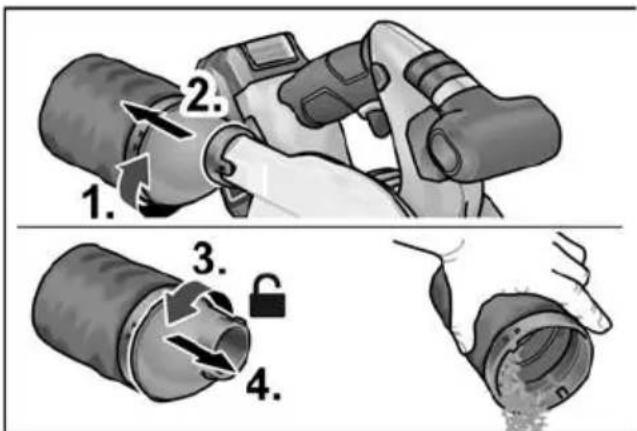

■ Työnnä liitoskappale paikalleen (1.).
Kiinnitä imuletku adapterilla liitoskappaleeseen (2.).
Liitä imuletku imuriin. Noudata imurin käyttöohjeita! Tarkista kiinnitys!

Leikkaussyvyyden säätö

i OHJE

Sahaustuloksesta tulee optimaalinen, kun sahaussyvyys on 2–5 mm suurempi kuin sahattavan materiaalin vahvuus.

VAROITUS!

Irrota akku aina ennen kaikkia sähkötyökaluun kohdistuvia töitä.

■ Avaa sahaussyvyyden säätöön tarkoitettu lukitusruuvi.
Säädä tarpeellinen sahaussyvyys asteikosta.
■ Kiristä lukitusruuvi.

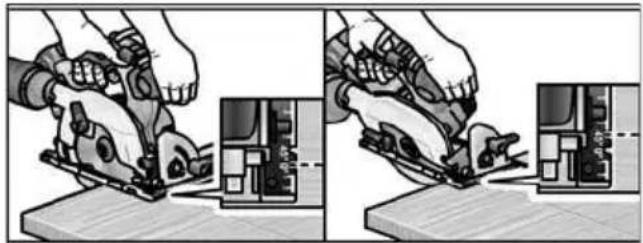

Jiirikulman säätö

i OHJE

Jiirisahauksissa sahaussyvyys on sahaussyvyyden asteikossa annettua arvoa pienempi.

VAROITUS!

Irrota akku aina ennen kaikkia sähkötyökaluun kohdistuvia töitä.

■ Avaa lukitusruuvit (1.).
Säädä vaadittava jiirikulma asteikon avulla (2.).
■ Kiristä lukitusruuvit (3.).

Akun kiinnitys/vaihto

■ Työnnä ladattu akku kunnolla lukitukseen saakka sähkötyökaluun.

Irrotettaessa paina lukituksen vapautuspainikkeita (1.) ja vedä akku irti (2.).

VARO!

Kun akku ei ole käytössä, suojaa sen liittimet. Irralliset metalliosat saattavat aiheuttaa liittimiin oikosulun, jolloin on räjähdys- ja palovaara!

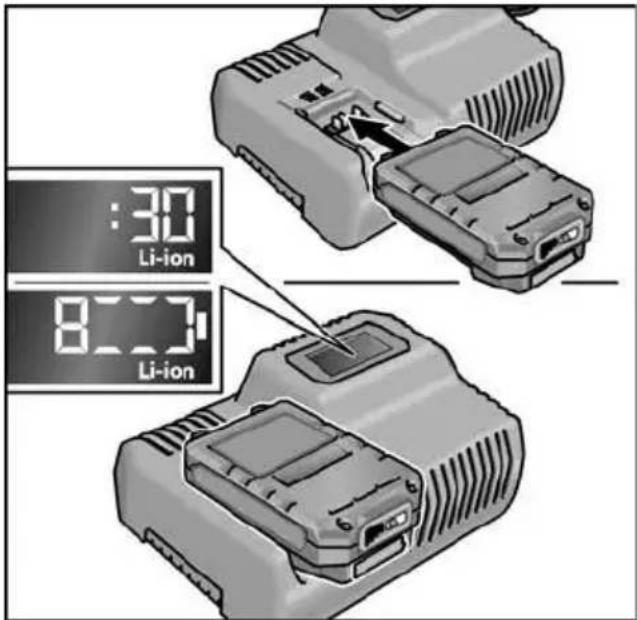

Akun varaustila

■ Painiketta painamalla voi tarkastaa akun varaustilan sitä ilmaisevista LED-valoista.

Näyttö sammuu 5 sekunnin kuluttua. Jos LED vilkkuu, akku täytyy ladata. Jos painikkeen painamisen jälkeen yksikään LED ei pala, akku on rikki ja se täytyy vaihtaa.

Käynnistys ja pysäytys

VARO!

Turvallisuussyistä käynnistyskytkintä ei voi lukita, vaan se on pidettävä pohjaan painettuna sahaamisen aikana. Käynnistysvarmistin estää koneen tahattoman käynnistymisen ja lukitsee suojuksen. Käynnistä aina saha vasta sitten, kun se on työasennossa.

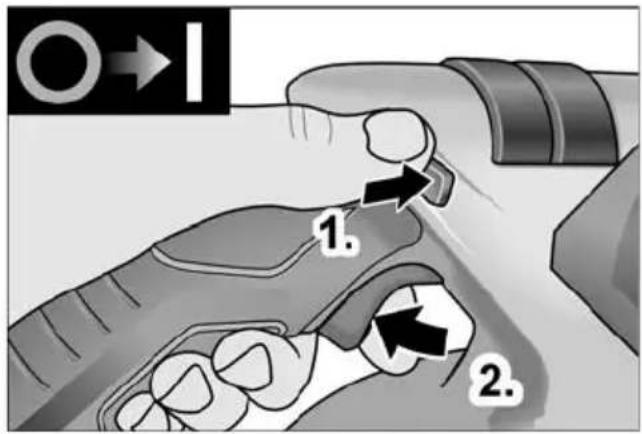

Työnnä käynnistysvarmistin ylös ja pidä painettuna (1.).
■ Paina käynnistyskytkintä ja pidä painettuna (2.).
■ Vapauta käynnistysvarmistin (kun saha upotettiin materiaaliin).

Pysäytys:

■ Päästä käynnistyskytkin vapaaksi.

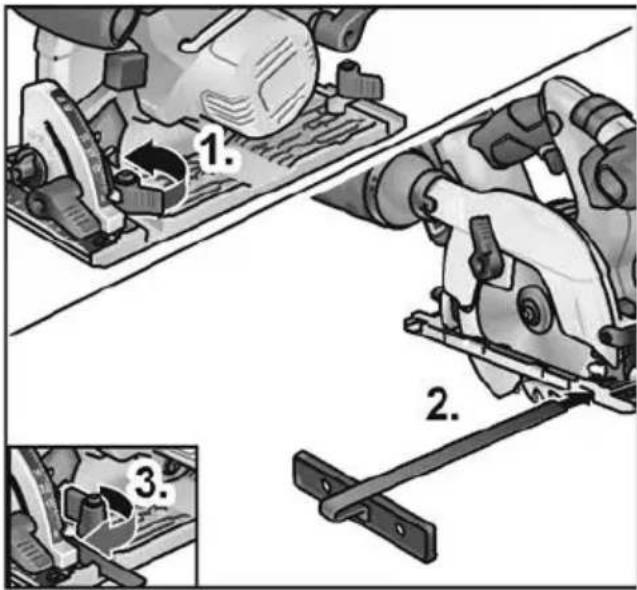

Sivuvaste

VAROITUS!

Irrota akku aina ennen kaikkia sähkötyökaluun kohdistuvia töitä.

OHJE

Jotta saha sopii mukana toimitettuun kuljetuslaukkuun, on sivuvaste irrotettava. Sivuvasteen voi kiinnittää sahan liikesuunnassa vasemmalle tai oikealle puolelle.

■ Asenna siipiruuvi/kiristysvipu sivuvasteen kiinnittämistä varten (1.).
Työnnä sivuvaste paikoilleen ja säädä sopivalle leveydelle (2.).
■ Kiristä siipiruuvit (3.).

Työskentely sähkötyökalulla

VARO!

Pysäyttämisen jälkeen sahanterä on vielä jonkin aikaa käynnissä.

Jos pyörivä sahanterä koskettaa työkappaletta, seurauksena voi olla takapotku.

OHJE

Syöttöliikkeen ollessa liian voimakas koneen suoritusteho heikkenee, sahausjälki huononee ja terän käyttöikä lyhenee.

Sahaaminen piirron mukaan

■ Liitä imuletku.
■ Säädä leikkaussyvyys sopivan kokoiseksi.
■ Säädä tarvittaessa jiirikulma.
■ Kytke verkkopistotulppa pistorasiaan.
Käynnistä imuri.
■ Tartu kahvaan oikealla kädellä.
■ Aseta jalkalevy työkappaleen päälle.
Käynnistä saha ja odota, kunnes sahanterä on saavuttanut maksimi kierros-nopeuden.
■ Vie saha hitaasti materiaalia vasten.

OHJE

Jalkalevyn sahausmerkit osoittavat terän asennon suorakulmaisessa sahauksessa.

■ Ohjaa sahaa tasaisella nopeudella materiaalin läpi.
■ Kun leikkaus on valmis:
– Pysäytä saha. Sahanterä pyörii vielä jonkin aikaa!
– Kupusuojus sulkeutuu, kun saha nostetaan ylös sahattavasta pinnasta.
■ Töiden jälkeen:
Puhdista sähkötyökalu ja tarvikkeet huolellisesti.

Suodatin:

i

OHJE

Työstettäessä suuria työkappaleita tai sahattaessa suoria reunoja voit kiinnittää työkappaleeseen myös listan tms. ja ohjata pyörösahaa jalkalevyllä tällaista apuvastetta pitkin.

Laturi

1 Akkukuilu
2 Liittimet
3 Tuuletusraot
4 Käyttötilan näyttö
5 Verkkojohto ja verkkopistoke
Laturi CA 10.8/18.0 on tarkoitettu
FLEX-akkujen lataamiseen tyypeiltään
-AP 10.8 (2,5 Ah),
-AP 18.0 (2,5 Ah),
-AP 10.8 (5,0 Ah),
-AP 18.0 (5,0 Ah).

Ohjeita akun kestoiän pidentämiseen

VARO!

• Älä koskaan lataa akkuja lämpötiloissa alle 0 °C tai yli 55 °C.
• Akkuja ei saa ladata ympäristössä, jossa on suuri ilmankosteus ja korkea lämpötila.
• Akkuja ja latureita ei saa peittää latauksen aikana.
• Irrota laturin verkkopistoke latauksen päätyttyä.

Akku ja laturi kuumenevat latauksen aikana. Se on normaalia!

Litiumioniakuissa ei ole tuttua "muisti- ilmiötä". Silti akun tulee olla ennen latausta täysin purkaantunut, ja lataus täytyy tehdä aina täysin loppuun asti.

Jos akkuja ei käytetä pitkään aikaan, varastoi ne osittain varattuina viileään paikkaan.

Lataaminen

VARO!

Lataa laturilla vain alkuperäisiä akkuja.

■ Kytke laturin verkkopistotulppa pistorasiaan.
Näytön taustavalaistus palaa 2 sekunnin ajan vihreänä ja sammuu sitten jälleen. Näyttöön ilmestyy OK.

■ Laita akku laturiin kunnolla, lukitukseen saakka.

– Näytössä näkyy vuorotellen jäljellä oleva latausaika (kunnes akku on täysin latautunut) ja varaustilan graafinen esitys.
– Näytön taustavalaistus palaa oranssina, kun akun varaustila on alle 80 %.
– Kun akku on latautunut 80 % tai enemmän, näyttö palaa vihreänä ja näyttöön ilmestyy OK.

■ Akku on täysin latautunut, kun näyttö

sammuu.

Vihreä taustavalaistus sammuu hetken kuluttua.

Jos näyttö vilkkuu sen jälkeen, kun akku on laitettu laturiin, kyseessä on akun tai laturin vika.

Näyttö vilkkuu hitaasti. Taustavalaistus on oranssi.

Akku on liian kuuma tai liian kylmä. Lataus alkaa, kun akku on saavuttanut latauslämpötilan (0 °C...55 °C).

Näyttö vilkkuu nopeasti. Taustavalaistus on punainen.

Irrota akku laturista ja laita se takaisin. Jos näyttö on edelleen sama, akku on rikki. Vaihda akku tai tarkastuta se ammattitaitoisessa erikoiskorjaamossa.

Jos toisen akun kanssa ilmestyy sama virheilmoitus, vika on laturissa. Tarkastuta akku ammattitaitoisessa erikoiskorjaamossa.

Huolto ja hoito

VAROITUS!

Irrota akku aina ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Puhdistus

Sähkötyökalun puhdistus

VAROITUS!

Älä käytä vettä tai nestemäisiä puhdistusaineita.

■ Puhalla koneen sisätila ja moottori puhta-aksi kuivalla paineilmalla säännöllisin välein.
■ Puhdista jalkalevy, säätölaitteet ja suojus pölynimurilla ja pensselillä. Varmista, että alempi suojus liikkuu kevyesti.

■ Suihkauta silloin tällöin niveliin koneöljyä.
■ Puhdista myös ohjain, jotta sahan ohjaaminen ja leikkauksen tarkkuus säilyvät hyvinä.

Laturi

VAROITUS!

Irrota verkkopistotulppa pistorasiasta ennen kaikkia huoltotöitä. Älä käytä vettä tai nestemäisiä puhdistusaineita.

■ Puhdista lika ja pöly kotelosta pensselillä tai kuivalla kankaalla.

Korjaukset

Korjaukset saa suorittaa vain valmistajan valtuuttama huoltoliike.

OHJE

Älä avaa moottorikotelon ruuveja takuuajan aikana. Jollei ohjetta noudateta, valmistajan myöntämä takuu raukeaa.

Varaosat ja tarvikkeet

Katso muut lisätarvikkeet, erityisesti vaihtotyökalut, valmistajan tuote-esitteistä.

Räjäytyskuvat ja varaosaluettelot löydät kotisivuiltamme:

www.flex-tools.com

Kierrätysohjeita

VAROITUS!

Tee käytöstä poistetut koneet käyttökelvottomaksi irrottamalla liitäntäjohto.

Vain EU-maat Käytöstä poistetut sähkötyökalut eivät kuulu sekajätteisiin!

Sähkö- ja elektroniikkalaiteromusta annetun EU-direktiivin 2012/19/EU ja sen voimaansaattavien kansallisten säädösten mukaisesti tulee käytöstä poistetut sähkötyökalut kerätä erikseen ja toimittaa asianmukaiseen hyötykäyttöpisteeseen.

OHJE

Lisätietoja kierrätysmahdollisuuksista saat alan liikkeistä!

C ∈-Vaatimustenmukaisuus

Vakuutamme yksinomaisella vastuullamme, että kohdassa "Tekniset tiedot" kuvattu tuote on seuraavien standardien tai ohjeellisten asiakirjojen mukainen:

EN 62841 direktiivien 2014/30/EU, 2006/42/EY, 2011/65/EU määräysten mukaisesti.

Vastuun poissulkeminen

Valmistaja ja valmistajan edustaja eivät vastaa vahingoista tai voiton menetyksestä, joiden syynä on liiketoiminnan keskeytyminen johtuen tuotteesta tai siitä, ettei tuotetta mahdollisesti voida käyttää. Valmistaja ja tämän edustaja eivät vastaa vahingoista, joiden syynä on epääasiallinen käyttö tai käyttö yhdessä muiden valmistajien tuotteiden kanssa.

Περιεχόμενα

Šlifuoklj galima naudoti:
