Productsoort	Handdraadloze cirkelzaag
Merk	Flex
Model	CS 62 18.0-EC
Voeding	Li-ion accu 18 V, 5,0 Ah
Max. zaagblad diameter	165 mm
Max. zaagdiepte	62 mm
Max. afkorthoek	50°
Onbelast toerental	5000 tpm
Gewicht (met accu)	3,9 kg
Accu gewicht	0,72 kg
Zaagblad boring	20 mm
Max. snijbreedte	1,6 mm
Max. zaagbladlichaamdikte	1,0 mm
Laadtijd (5,0 Ah)	45 min
Geluidsdrukniveau	83 dB(A)
Geluidsvermogensniveau	94 dB(A)
Trillingen (emissiewaarde)	< 2,5 m/s²
Beschermkap	Pendelende beschermkap (onder) + vaste kap
Parallelgeleider	Inbegrepen, verstelbaar links of rechts
Spaanderafzuiging	Ja, met aansluitmof voor stofzuiger
Onderhoud en reiniging	Regelmatig reinigen met droge perslucht, geen water gebruiken
Veiligheid	Spindelvergrendeling, anti-inkepingsnok, dubbele isolatie
Reserveonderdelen en repareerbaarheid	Explosietekeningen en onderdelen beschikbaar op www.flex-tools.com

Veelgestelde vragen - CS 62 18.0-EC Flex

Welk type accu gebruikt de CS 62 18.0-EC zaag?

De zaag gebruikt een Li-ion 18 V accu van het type AP 18.0 (2,5 Ah of 5,0 Ah). De compatibele lader is de CA 10.8/18.0.

Wat is de maximale zaagdiepte?

De maximale zaagdiepte is 62 mm. Stel voor optimale resultaten de diepte 2 tot 5 mm meer in dan de materiaaldikte.

Hoe vervang ik het zaagblad?

Verwijder eerst de accu. Druk op de spindelvergrendeling, draai de spanschroef los met de inbussleutel (tegen de klok in), verwijder de voorste flens en het zaagblad. Monteer het nieuwe zaagblad met de juiste draairichting (pijl op het blad) en draai de schroef vast.

Welke accessoires worden meegeleverd?

De levering omvat: de zaag, een 5,0 Ah accu, een CA 10.8/18.0 lader, een parallelgeleider, een inbussleutel en een transportkoffer.

Hoe stel ik de afkorthoek in?

Draai de vleugelschroeven los (1.), stel de gewenste hoek in op de schaal (2.) tot 50°, draai de schroeven weer vast (3.). Let op: bij afkorthoek wordt de effectieve zaagdiepte verminderd.

Wat te doen als de accu niet oplaadt?

Controleer eerst de LED's van de lader: als de achtergrondverlichting rood knippert, is de accu defect. Als hij oranje knippert, is de temperatuur buiten het bereik (0-55°C). Laat hem afkoelen of warm hem op. Als het probleem aanhoudt, neem contact op met een erkende werkplaats.

Hoe reinig ik de zaag?

Verwijder de accu. Reinig de binnenkant van de behuizing en de motor met droge perslucht. Gebruik nooit water. Reinig de tafel, beschermkappen en de profielgroef met een stofzuiger en een borstel.

Welke zaagbladen zijn verboden?

Het is verboden om HSS-bladen (snelstaal) en doorslijpschijven te gebruiken. Gebruik alleen door FLEX aanbevolen bladen die voldoen aan norm EN 847-1, met een diameter van 165 mm en een boring van 20 mm.

Hoe gebruik ik de spaanderafzuiging?

Plaats de aansluitmof in de opening, bevestig de afzuigslang met de adapter en sluit aan op een stofzuiger. Zorg dat de bevestiging stevig is. Gebruik een stofmasker van klasse P2.

Wat te doen bij terugslag van het zaagblad (kickback)?

Houd de zaag met beide handen vast, ga aan de zijkant van het zaagblad staan. Bij vastlopen, stop de zaag en verwijder het blad pas als het stilstaat. Gebruik scherpe bladen, een parallelgeleider en ondersteun grote platen.

GEBRUIKSAANWIJZING CS 62 18.0-EC Flex

nl Originele gebruiksaanwijzing 80

Gebruikte symbolen 80

Symbolen op het gereedschap. ..... 80

Voor uw veiligheid 80

Geluid en trillingen 83

Gebruiksaanwijzing 86

Onderhoud en verzorging. 91

Afvoeren van verpakking en machine .. 92

C€-Conformiteit 92

Uitsluiting van aansprakelijkheid ..... 92

Gebruikte symbolen

WAARSCHUWING!

Geeft een onmiddellijk dreigend gevaar aan. Als de waarschuwing niet in acht wordt genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.

VOORZICHTIG!

Geeft een mogelijk gevaarlijke situatie aan. Als de aanwijzing niet in acht wordt genomen, kunnen persoonlijk letsel of materiële schade het gevolg zijn.

LET OP

Geeft gebruikstips en belangrijke informatie aan.

Symbolen op het gereedschap

Lees de gebruiksaanwijzing voordat u het gereedschap in gebruik neemt!

Draag een oogbescherming!

Draag een gehoorbescherming!

Afvoeren van het oude apparaat (zie pagina 92)!

Voor uw veiligheid

WAARSCHUWING!

Lees voordat u het elektrische gereedschap gebruikt en handel daarna volgens:

• deze gebruiksaanwijzing,
• de „Algemene veiligheidsvoorschriften“ voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (document-nummer: 315.915),
• de op de plaats van gebruik geldende regels en voorschriften ter voorkoming van ongevallen.

Dit elektrische gereedschap is geconstrueerd volgens de stand van de techniek en de erkende veiligheidstechnische regels.

Toch kunnen bij het gebruik ervan levensgevaar en verwondingsgevaar voor de gebruiker en voor andere personen resp. gevaren voor beschadigingen aan de machine of aan andere zaken optreden. Het elektrische gereedschap mag alleen worden gebruikt

• volgens de bestemming,
• in een veiligheidstechnisch optimale toestand.

Verhelp storingen die de veiligheid in gevaar brengen onmiddellijk.

Gebruik volgens bestemming

De cirkelzaag CS 62 18.0-EC is bestemd -voor professioneel gebruik in de industrie en door de vakman,

—voor schulpen en afkorten met een rechte zaaglijn,

—voor het zagen van massief hout en plaatmateriaal, zoals spaanplaat, meubelplaat en MDF, tot een maximale dikte van 62 mm,

—voor het gebruik met cirkelzaagbladen die door FLEX voor dit gereedschap worden aangeboden.

Niet toegestaan is

-gebruik van HSS-zaagbladen en doorslijpschijven,
-stationair gebruik als cirkelzaagmachine,
-gebruik buitenshuis in de regen,
-gebruik in ruimten met explosiegevaar.

Veiligheidsvoorschriften voor cirkelzagen

WAARSCHUWING!

Alle veiligheidsvoorschriften en aanwijzingen in deze gebruiksaanwijzing moeten worden gelezen en opgevolgd. Als de waarschuwingen en aanwijzingen niet op de juiste wijze in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar deze gebruiksaanwijzing goed om deze later te kunnen gebruiken.

Zaagprocedure

■ GEVAAR: kom niet met uw handen in de buurt van de zaagsnede of het zaagblad. Houd met uw tweede hand de extra handgreep of de behuizing van de motor vast. Wanneer u met beide handen de zaag vasthoudt, kunt u niet aan uw handen gewond raken door het zaagblad.
■ Grijp niet onder het werkstuk. De beschermkap kan u onder het werkstuk niet tegen het zaagblad beschermen.
■ Pas de zaagdiepte aan de dikte van het werkstuk aan. Er moet iets minder dan een volle tandhoogte zichtbaar zijn onder het werkstuk.
■ Houd het te zagen werkstuk nooit in de hand of boven uw been vast. Zet het werkstuk vast op een stabiele bevestiging. Het is belangrijk om het werkstuk goed te bevestigen. Zo wordt het risico op lichamelijk contact, klem raken van het zaagblad of verlies van controle tot een minimum beperkt.
■ Houd het gereedschap alleen aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het gereedschap verborgen stroomleidingen kan raken. Contact met een kabel die onder spanning staat, zet de metalen delen van het elektrische gereedschap onder spanning en leidt tot een elektrische schok.
■ Gebruik bij langssneden altijd een aanslag of een rechte randgeleiding. Dit leidt tot een betere nauwkeurigheid van de snede en vermindert het risico op klem raken van het zaagblad.

■ Gebruik altijd zaagbladen van de juiste grootte en met een passende bevestigingsboring (bijvoorbeeld stervormig of rond). Zaagbladen die niet op de montage-onderdelen van de zaag passen, lopen niet goed rond en leiden tot controleverlies.
■ Gebruik nooit beschadigde of verkeerde onderlegringen of schroeven voor het zaagblad. De onderlegringen en schroeven voor het zaagblad zijn speciaal ontworpen voor uw zaag, voor optimale prestaties en veiligheid bij het gebruik.

Terugslag - oorzaken en veiligheidsaanwijzingen

Met terugslag wordt de plotselinge reactie bedoeld als gevolg van een hangen blijvend, klemmend of verkeerd uitgelijnd zaagblad.

Dit leidt ertoe dat een ongecontroleerde zaag omhoog komt uit het werkstuk, in de richting van de persoon die de zaag bedient.

Wanneer het zaagblad blijft hangen of klem raakt in de zich sluitende zaagsnede, blokkeert deze, terwijl het vermogen van de motor de zaag in de richting van de persoon beweegt die de zaag bedient.

Als het zaagblad in de zaagsnede verdraaid of verkeerd is uitgelijnd, kunnen de tanden van de achterste zaagbladkant blijven hangen in het oppervlak van het werkstuk, waardoor het zaagblad uit de zaagsnede komt en de zaag in de richting beweegt van de persoon die deze bedient.

Terugslag is het gevolg van verkeerd of onjuist gebruik van de zaag. Dit kan worden voorkomen door geschikte voorzorgsmaatregelen te nemen. Deze worden hieronder beschreven.

■ Houd de zaag vast met beide handen, en plaats uw armen zo dat u de kracht van de terugslag kunt opvangen. Blijf altijd naast het zaagblad; breng het zaagblad nooit in één lijn met uw lichaam.Bij terugslag kan de zaag achteruit springen, maar degene die de zaag bedient, kan met geschikte voorzorgsmaatregelen de kracht van de terugslag beheersen.

■ Als het zaagblad klem raakt of u uw werkzaamheden onderbreekt, schakelt u de zaag uit en houdt u deze in het materiaal tot het zaagblad tot stilstand is gekomen. Probeer nooit de zaag uit het werkstuk te verwijderen of naar achteren te trekken zolang het zaagblad nog in beweging is. Anders kan dit leiden tot terugslag. Stel vast waardoor het zaagblad klem is geraakt en los het probleem op.

■ Als u een zaag die zich in een werkstuk bevindt weer wilt starten, centreert u het zaagblad in de zaagsnede en controleert u of de tanden van het zaagblad niet blijven hangen in het werkstuk. Als het zaagblad klem zit, kan het uit het werkstuk omhoog komen of terugslag veroorzaken wanneer de zaag opnieuw wordt gestart.

■ Steun grote platen af om het risico op terugslag door een klem zittend zaagblad te verkleinen. Grote platen kunnen doorbuigen onder hun eigen gewicht. Platen moeten naar beide kanten worden afgesteund, zowel bij de zaagsnede als aan de randen.

■ Gebruik geen stompe of beschadigde zaagbladen. Zaagbladen met stompe of verkeerd uitgelijnde tanden veroorzaken door een te nauwe zaagsnede extra wrijving, klem zitten van het zaagblad en terugslag.

■ Stel voorafgaand aan het zagen de zaagsnedediepte en zaaghoekinstellingen in en zet deze vast. Als de zaaginstellingen veranderen tijdens het zagen, kan het zaagblad klem komen te zitten en kan er terugslag optreden.

■ Wees met name voorzichtig bij het zagen in bestaande wanden of andere objecten die uw zicht blokkeren. Het invallende zaagblad kan bij het zagen vast blijven zitten in voorwerpen die u niet kunt zien, waardoor terugslag kan optreden.

Functie van de beschermkap

■ Controleer voorafgaand aan elk gebruik of de beschermkap probleemloos kan worden gesloten. Gebruik de zaag niet wanneer de beschermkap niet vrij kan worden bewogen en niet direct sluit. Klem of bind de beschermkap nooit vast; hierdoor is het zaagblad onbeveiligd. Als de zaag per

ongeluk op de grond valt, kan de beschermkap hierdoor verbuigen.

Controleer of de beschermkap nog vrij kan bewegen en bij alle zaaghoeken en -diepten het zaagblad niet raakt, en ook geen andere onderdelen.

■ Controleer de staat en het functioneren van de veer van de beschermkap. Laat voorafgaand aan het gebruik onderhoud aan de zaag uitvoeren wanneer de beschermkap en de veer niet probleemloos functioneren. Beschadigde onderdelen, kleverige resten of ophopingen van spanen vertragen de werking van de onderste beschermkap.

■ Zorg ervoor dat de basisplaat van de zaag bij een andere zaaghoekinstelling dan 90° tijdens het "invallen" niet verschuift. Bij een zijdelingse verschuiving kan het blad blijven hangen, wat tot terugslag kan leiden.

Leg de zaag niet op de werkbank of op de grond terwijl het zaagblad niet is afgedekt door de beschermkap. Een onbeschermd zaagblad dat naloopt, beweegt de zaag tegen de zaagrichting in en zaagt alles wat op zijn weg komt. Houd bij het uitschakelen rekening met de nalooptijd van het blad.

Functie van de onderste beschermkap

■ Controleer voorafgaand aan elk gebruik of de onderste beschermkap probleemloos kan worden gesloten. Gebruik de zaag niet wanneer de onderste beschermkap niet vrij kan worden bewogen en niet direct sluit. Klem of bind de onderste beschermkap nooit vast in geopende stand. Als de zaag per ongeluk op de grond valt, kan de onderste beschermkap hierdoor verbuigen. Open de beschermkap met de terugtrekhendel en controleer of de beschermkap nog vrij kan bewegen en bij alle zaaghoeken en -diepten het zaagblad niet raakt, en ook geen andere onderdelen.

■ Controleer het functioneren van de veer van de onderste beschermkap. Laat voorafgaand aan het gebruik onderhoud aan de zaag uitvoeren wanneer de onderste beschermkap en de veer niet probleemloos functioneren. Beschadigde onderdelen, kleverige resten of ophopingen van spanen vertragen de werking van de onderste beschermkap.
■ Open de onderste beschermkap handmatig alleen bij bijzondere zaagsneden, zoals "inval- en hoekzaagsneden". Open de onderste beschermkap met de terugtrekhendel en laat deze los zodra het zaagblad in het werkstuk invalt. Bij alle andere zaagwerkzaamheden moet de onderste beschermkap automatisch functioneren.
Leg de zaag niet op de werkbank of op de grond terwijl het zaagblad niet is afgedekt door de onderste beschermkap. Een onbeschermd zaagblad dat naloopt, beweegt de zaag tegen de zaagrichting in en zaagt alles wat op zijn weg komt. Houd daarbij rekening met de nalooptijd van het zaagblad.

Extra veiligheidsvoorschriften

Grijp niet met uw handen in de spaanafvoer. U kunt zich aan ronddraaiende delen verwonden.
■ Werk met de zaagmachine niet boven uw hoofd. Zo heeft u geen voldoende controle over het elektrische gereedschap.
■ Gebruik het elektrische gereedschap niet stationair. Het is niet geconstrueerd voor gebruik met een zaagtafel.
■ Gebruik geen zaagbladen van HSS-staal. Dergelijke zaagbladen kunnen gemakkelijk breken.
■ Zaag geen ijzermetaal. Gloeiende spanen kunnen de stofafzuiging doen ontbranden.

Geluid en trillingen

De geluids- en trillingswaarden zijn vast-gesteld volgens EN 62841.

Het A-gewaardeerde geluidsniveau van het gereedschap bedraagt kenmerkend:

-Geluidsdrukniveau: 83 dB(A);

-Geluidsvermogenniveau: 94 dB(A);

-Onzekerheid: K = 3 dB.

Totale trillingswaarde:

-Emissiewaarde: a _h < 2,5 m/s^2 -Onzekerheid: K = 1,5 m/s

VOORZICHTIG!

De aangegeven meetwaarden gelden voor nieuwe gereedschappen. Bij dagelijks gebruik veranderen geluids- en trillingswaarden.

LET OP

Het is deze instructies vermelde trillingsniveau is gemeten volgens de meetmethode zoals beschreven in de norm EN 62841 en kan worden gebruikt voor de onderlinge vergelijking van elektrische gereedschappen. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het vermelde trillingsniveau geldt voor de voornaamste toepassingen van het elektrische gereedschap. Indien het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of zonder voldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moeten ook de tijden in aanmerking worden genomen waarin het gereedschap uitgeschakeld is, of waarin het wel loopt, maar niet feitelijk wordt gebruikt. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verminderen. Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschap en inzetgereedschappen, warm houden van de handen, organisatie van de arbeidsprocessen.

VOORZICHTIG!

Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).

Technische gegevens

		CS 62 18.0-EC
Machinetype Handcirkelzaag
Accu Ah 5,0
Oplaadtijd (Accu 5,0 Ah) min max. 45
Onbelast toerental o.p.m. 5.000
Opnameboorgat zaagblad mm 20
max. Zaagblad-diameter mm 165
max. Zaagbreedte mm 1,6
max. Stambladdikte mm 1,0
max. Zaagdiepte mm 62
max. Verstekzagen		50°
Gewicht volgens „EPTA-procedure 01/2003” (met 5,0 Ah accu)	kg	3,9
Gewicht accu	kg	0,72
Hoekvoorinstelling		22,5°, 45°, 50°

In één oogopslag

1 Filter
2 A c c u
3 Ontgrendeling accu
4 Beschermkap
5 Handgreep
6 Extra handgreep
7 Zaagdiepteschaal
8 Inschakelblokkering voor aan-/uit- schakelaar
9 Aan-/uitschakelaar
10 Spanhendel voor keuze van zaagdiepte
11 Klemschroef voor parallelaanslag
12 Aansluitstuk
13 Parallelgeleider

14 Binnenzeskantsleutel
15 Spil-vastzettoets
16 Schaal verstekhoek
17 Grondplaat
18 Spanhendel voor verstekhoek
19 Hoekvoorinstelling
20 Cirkelzaagblad
21 Spanschroef met spanflens
22 Terugtrekhendel voor pendelbeschermkap
23 Klemschroef voor verstekhoekkeuze
24 Pendelbeschermkap (onderste beschermkap)

Gebruiksaanwijzing

WAARSCHUWING!

Voor alle werkzaamheden aan het elektrische gereedschap de accu uit het apparaat nemen.

Voor de ingebruikneming

Pak het elektrische gereedschap uit en controleer of het volledig geleverd is en geen transportschade heeft.

Zaagblad bevestigen of vervangen

i

LET OP

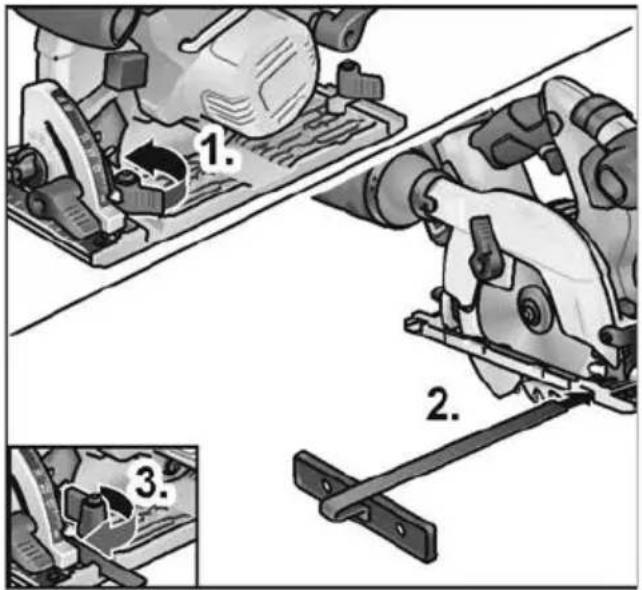

Geadviseerd wordt om alleen cirkelzaag- bladen te gebruiken door FLEX voor dit gereedschap worden aangeboden.

• Gebruik op de zaag uitsluitend zaagbladen met een diameter die vermeld staat in het opschrift.
• Kies het juiste zaagblad voor het materiaal dat u wilt zagen.
• Gebruik alleen zaagbladen met een toerentalaanduiding die overeenkomt met of hoger is dan het vermelde toerental op het elektrische gereedschap.
• Gebruik alleen door de producent aangegeven zaagbladen die voldoen aan EN 847-1.

WAARSCHUWING!

Voor alle werkzaamheden aan het elektrische gereedschap de accu uit het apparaat nemen.

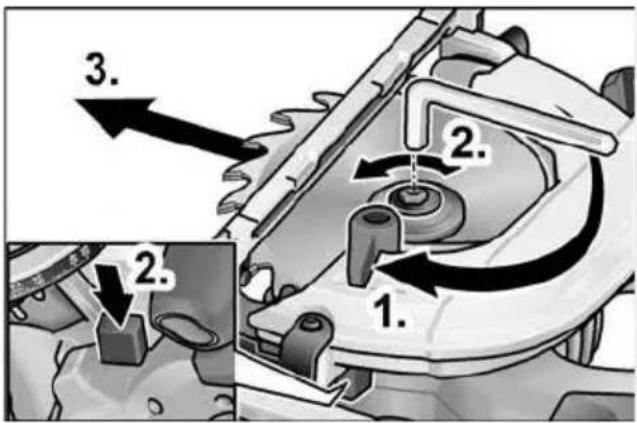

■ Druk op de blokkering van de uitgaande as en houd deze ingedrukt.
■ Spanschroef met meegeleverde binnenzeskantsleutel tegen wijzers van de klok losdraaien.
■ Spanschroef (3) losdraaien en voorste spanflens (4) verwijderen.
■ Zaagblad (2) naar onderen uit de behuizing nemen.

VOORZICHTIG!

• Inbouwpositie van achteren (5) en voorste spanflens (4) in acht nemen.
• De zaagrichting van de tanden (pijlrichting op het zaagblad) en de draairichtingpijl op het machinehuis moeten overeenkomen.

■ Achterste spanflens (5) en voorste spanflens (4) indien nodig reinigen.
■ Zaagblad van onderen in de behuizing steken.
■ Breng de voorste spanflens (4) met de kraag naar buiten aan en schroef de spanschroef (3) met uw hand met de wijzers van de klok vast.
■ Druk op de blokkering van de uitgaande as en houd deze ingedrukt. Spanschroef (3) met binnenzeskantsleutel vastdraaien.

Spaanafzuiging

WAARSCHUWING!

Vrijkomend stof van materialen zoals lood-houdende verf, enkele houtsoorten, mineralen en metaal kunnen een gevaar vormen voor de bedienende personen of personen in de buurt. Inademing of aanraking van dit stof kan tot aandoeningen van de ademwegen en/of allergische reacties voeren.

• Voor goede ventilatie van de werkomgeving zorgen!
• Indien mogelijk externe stofafzuiging gebruiken.
• Het gebruik van een ademmasker met filter-klasse P2 wordt geadviseerd. Voorkom ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.

■ Verbindingsstuk inschuiven (1.).
■ Afzuigslang met adapter aan het verbindingsstuk bevestigen (2.).
■ Sluit de afzuigslang op de afzuiginstallatie aan.
Neem de gebruiksaanwijzing van de afzuiginstallatie in acht! Controleer de bevestiging!

Zaagdiepte instellen

LET OP

Voor optimale zaagresultaten moet de zaag-diepte 2–5 mm groter dan de te zagen materiaaldikte zin.

WAARSCHUWING!

Voor alle werkzaamheden aan het elektrische gereedschap de accu uit het apparaat nemen.

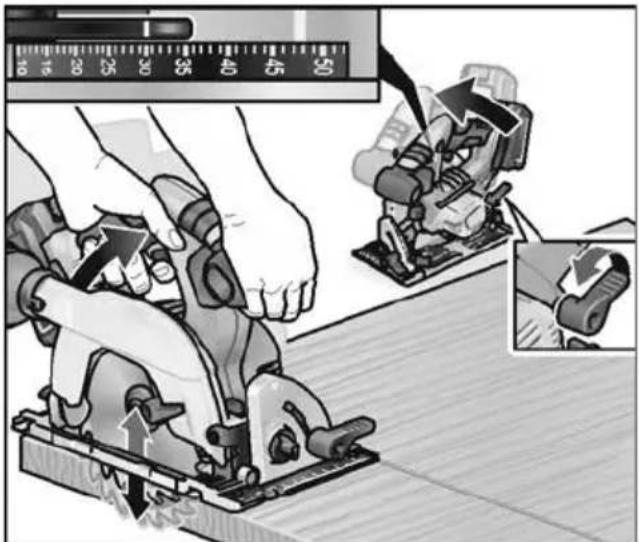

■ Knevelschroef van zaagdiepteinstelling losdraaien.
■ Vereiste zaagdiepte op de schaalverdeling instellen.
■ Knevelschroef vastdraaien.

Verstekhoek instellen

LET OP

Bij het verstekzagen is de zaagdiepte kleiner dan de op de schaalverdelingvoor de zaagdiepte aangegeven waarde.

WAARSCHUWING!

Voor alle werkzaamheden aan het elektrische gereedschap de accu uit het apparaat nemen.

Accu plaatsen/vervangen

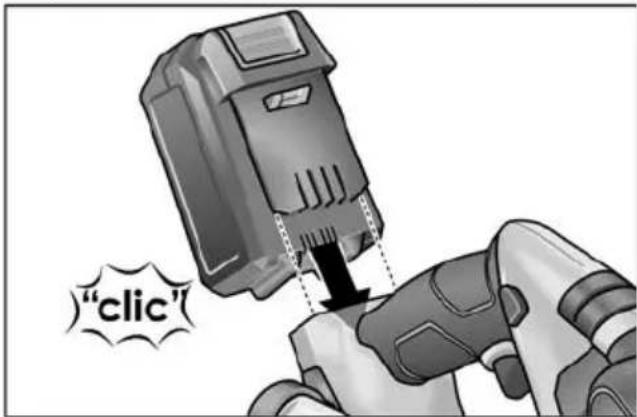

■ Druk de geladen accu in het elektrische gereedschap totdat deze vergrendelt.

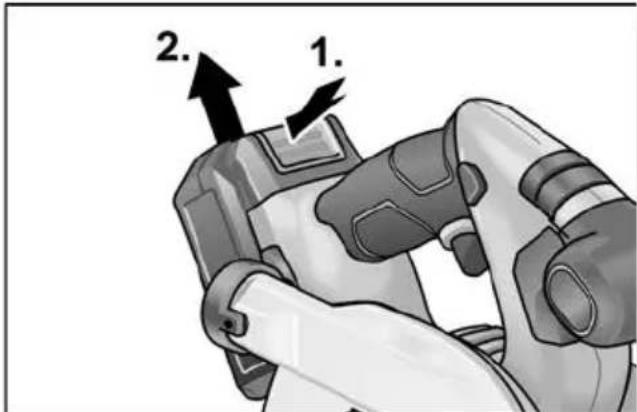

■ Om de accu te verwijderen, drukt u op de ontgrendelknop (1.) en trekt u de accu eruit (2.).

VOORZICHTIG!

Bescherm de contacten van de accu wanneer deze niet wordt gebruikt. Losse metalen onderdelen kunnen de contacten kortsluiten; er is explosie- en brandgevaar!

Oplaadstatus van de accu

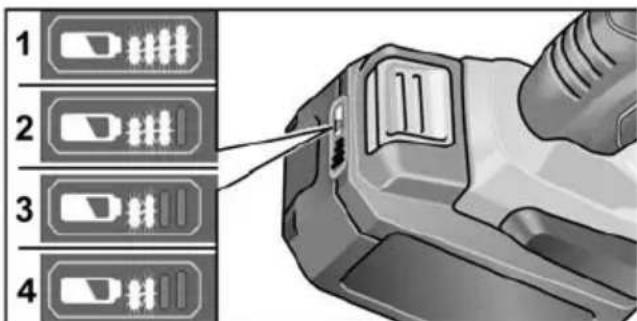

■ De oplaadstatus van de accu is te controleren met de LED van de accustatus-indicator.

De indicator gaat na 5 seconden uit.

Als de LED knippert, moet de accu worden opgeladen. Als de LED na het indrukken van de knop niet oplicht, is de accu defect en moet deze worden vervangen.

In- en uitschakelen

VOORZICHTIG!

Om veiligheidsredenen wordt de schakelaar niet geblokkeerd en moet deze tijdens het zagen ingedrukt worden gehouden.

De inschakelblokkering voorkomt onbedoeld inschakelen en vergrendelt de beschermkap. Zaag altijd pas in werkstand inschakelen.

■ Inschakelblokkering omhoog drukken en ingedrukt houden (1.).
■ Schakelaar indrukken en ingedrukt houden (2.).
■ Inschakelblokkering loslaten (nadat de zaag is ingevallen).

Ga als volgt te werk om uit te schakelen:

■ Laat de schakelaar los.

Parallelgeleider

WAARSCHUWING!

Voor alle werkzaamheden aan het elektrische gereedschap de accu uit het apparaat nemen.

i LET OP

Voor het neerzetten van de zaag in de meegeleverde transportkoffer moet de parallel-geleider gedemonteerd worden.

De parallelgeleider kan in de duwrichting van de zaag links of rechts gemonteerd worden.

■ Vleugelschroef/klembeugel ter bevestiging van de parallelgeleider monteren (1.).
■ Parallelgeleider inschuiven en op gewenste breedte instellen (2.).
■ Vleugelschroeven vastdraaien (3.).

Werkzaamheden met het elektrische gereedschap

VOORZICHTIG!

Na het uitschakelen loopt het zaagblad nog korte tijd uit.

Als het ronddraaiende zaagblad het werkstuk raakt, kan een terugslag optreden.

LET OP

Een te sterke voorwaartse beweging vermindert het vermogen van de machine, verslechtert de zaagkwaliteit en beperkt de levensduur van het zaagblad.

Zagen na aftekenen

■ Afzuigslang aansluiten.
■ Doorslijpdiepte op benodigde maat instellen.
■ Indien nodig verstekhoek instellen.
■ Steek de stekker in het stopcontact.
■ Schakel de afzuiginstallatie in.
■ Met uw rechterhand de greep vastpakken.
■ Zaagtafel op het werkstuk plaatsen.
■ Zaag inschakelen en wachten tot het zaagblad het maximale toerental heeft bereikt.
■ Zaag langzaam naar het materiaal toe brengen.

LET OP

De zaagmarkeringen van de zaagtafel tonen de stand van het zaagblad bij haaks zagen.

■ Zaag met constante voorwaartse beweging door het materiaal geleiden.
■ Na het zagen:

- Zaag uitschakelen. Zaagblad loopt nog korte tijd uit!

– Bij het optillen van de zaag sluit de pendelbeschermkap.

■ Na einde van de werkzaamheden: Elektrische gereedschap en toebehoren grondig reinigen.

Filter:

i LET OP

Voor het bewerken van grote werkstukken of het zagen van rechte randen kunt u ook een lat of iets dergelijks op het werkstuk bevestigen en de cirkelzaag met de zaagtafel langs deze hulpgeleider bewegen.

Oplader

1 Insteeksleuf voor accu

2 Contacten

3 Ventilatiespleten

4 Display voor weergave van de bedrijfsmodus

5 Stroomkabel met stekker

De oplader CA 10.8/18.0 is bestemd voor het opladen van FLEX-accu's van de typen:

-AP 10.8 (2,5 Ah),

-AP 18.0 (2,5 Ah),

-AP 10.8 (5,0 Ah),

-AP 18.0 (5,0 Ah).

Aanwijzingen voor een lange accu- levensduur

VOORZICHTIG!

- Laad accu's nooit op bij temperaturen lager dan 0 °C of hoger dan 55 °C.

- Laad accu's niet op in een omgeving met hoge luchtvochtigheid of hoge omgevingstemperatuur.

- Bedek de accu's en oplader niet tijdens het laden.

- Trek de stekker van de oplader na het opladen uit het stopcontact.

Tijdens het opladen worden de accu en de oplader warm. Dat is normaal!

Lithium-ion-accu's hebben niet het bekende "memory-effect". Toch moet een accu voor het opladen volledig worden ontladen en moet het laadproces altijd volledig worden afgesloten.

Bewaar de accu's gedeeltelijk geladen op een koele plek wanneer de accu's langere tijd niet worden gebruikt.

Oplaadproces

VOORZICHTIG!

Plaats alleen originele accu's in de meegeleverde oplader.

■ Steek de stekker van de oplader in het stopcontact. De achtergrondverlichting van het display wordt 2 seconden groen en dan weer donker. "OK" wordt weergegeven.

■ Plaats de accu volledig in de oplader zodat deze vergrendelt.

- Op het display worden afwisselend de resterende duur van het opladen (totdat de accu volledig opgeladen is) en een grafische weergave van de oplaadstatus weergegeven.

- De achtergrondverlichting van het display is oranje wanneer de accu minder dan 80% is opgeladen.

- Vanaf 80% acculading is het display groen en wordt "OK" weergegeven.

■ De accu is volledig opgeladen wanneer de indicatie verschijnt.

De groene achtergrondverlichting gaat na korte tijd uit.

■ Neem de accu uit de oplader.

■ Trek de stekker uit het stopcontact.

i LET OP

Als het display knippert na het plaatsen van de accu in de oplader, is er een fout in de accu of de oplader.

Display knippert langzaam. Achtergrondverlichting oranje.

De accu is te warm of te koud. Wanneer de accu de oplaadtemperatuur (0°C...55°C) heeft bereikt, begint het opladen.

Display knippert snel. Achtergrondverlichting rood.

Neem de accu uit de oplader en plaats hem opnieuw. Als hetzelfde wordt weergegeven, is de accu defect. Vervang de accu of laat deze bij de vakhandel controleren.

Als deze foutmelding ook wordt weergegeven bij een andere accu, is de oplader defect. Laat de oplader dan bij de vakhandel controleren.

Onderhoud en verzorging

WAARSCHUWING!

Voor alle werkzaamheden aan het elektrische gereedschap de accu uit het apparaat nemen.

Reiniging

Reiniging van het elektrische gereedschap

WAARSCHUWING!

Gebruikgeen water of vloeibare reinigingsmiddelen.

■ Blaas de binnenzijde van het machinehuis met de motor regelmatig met droge perslucht door.
■ Maak de zaagtafel, instelinrichtingen en beschermkap schoon met een stofzuiger en kwast.
Zorg ervoor dat de onderste beschermkap soepel loopt.
■ Scharnieren regelmatig met machineoliespray behandelen.
■ Geleidingsrail eveneens reinigen om de geleiding van de zaag en daarmee de nauwkeurigheid van het zagen niet negatief te beïnvloeden.

Oplader

WAARSCHUWING!

Trek vóór werkzaamheden altijd eerst de stekker uit het stopcontact. Gebruik geen water of vloeibare reinigingsmiddelen.

■ Verwijder vuil en stof met een kwastje of droge lap van het machinehuis.

Reparaties

Laat reparaties uitsluitend uitvoeren door een door de fabrikant erkende klantenservice.

LET OP

Draai de schroeven van het motorhuis tijdens de garantieperiode niet los.

Anders vervallen de garantieverplichtingen van de fabrikant.

Vervangingsonderdelen en toebehoren

Zie voor overig toebehoren, in het bijzonder inzetgereedschappen, de catalogi van de fabrikant.

Explosietekeningen en onderdelenlijsten vindt u op onze website:

www.flex-tools.com

Afvoeren van verpakking en machine

WAARSCHUWING!

Maak een versleten machine onbruikbaar door het netsnoer te verwijderen.

Alleen voor EU-landen

Gooi elektrische gereedschappen niet bij het huisvuil.

Volgens de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaal recht moeten versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt.

i

LET OP

Vraag uw vakhandel naar de mogelijkheden om uw oude gereedschap af geven.

C ∈-Conformiteit

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten:

EN 62841 volgens de bepalingen van de richtlijnen 2014/30/EU, 2006/42/EG, 2011/65/EU.

Verantwoordelijk voor technische documentatie:

Uitsluiting van aansprakelijkheid

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het niet-mogelijke gebruik van het product zijn veroorzaakt.

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade die door ondeskundig gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.

Indhold

Purtați ochelari de protectie!
