| Tipo de produto | Serra circular manual sem fio |
| Marca | Flex |
| Modelo | CS 62 18.0-EC |
| Alimentação | Bateria Li-ion 18 V, 5,0 Ah |
| Diâmetro máximo da lâmina | 165 mm |
| Profundidade máxima de corte | 62 mm |
| Corte em esquadria máximo | 50° |
| Velocidade em vazio | 5000 tr/min |
| Peso (com bateria) | 3,9 kg |
| Peso da bateria | 0,72 kg |
| Furo da lâmina | 20 mm |
| Largura máxima de corte | 1,6 mm |
| Espessura máxima do corpo da lâmina | 1,0 mm |
| Tempo de carga (5,0 Ah) | 45 min |
| Nível de pressão sonora | 83 dB(A) |
| Nível de potência sonora | 94 dB(A) |
| Vibrações (valor emissivo) | < 2,5 m/s² |
| Capa de proteção | Capa de proteção pendular (inferior) + capa fixa |
| Guia paralela | Inclusa, ajustável à esquerda ou à direita |
| Aspiração de cavacos | Sim, com manga de conexão para aspirador |
| Manutenção e limpeza | Limpeza regular com ar comprimido seco, não utilizar água |
| Segurança | Travamento do eixo, trava antiligamento, duplo isolamento |
| Peças sobressalentes e reparabilidade | Vistas explodidas e peças disponíveis em www.flex-tools.com |
Perguntas frequentes - CS 62 18.0-EC Flex
Perguntas dos utilizadores sobre CS 62 18.0-EC Flex
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Serviço pós-venda em formato PDF gratuitamente! Encontre o seu manual CS 62 18.0-EC - Flex e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. CS 62 18.0-EC da marca Flex.
MANUAL DE UTILIZADOR CS 62 18.0-EC Flex
pt Instruções de serviço originais 67
Para sua segurança. 67
Ruído e vibração ..... 70
Panorâmica da máquina 72
Instruções de utilização ..... 73
Manutenção e tratamento ..... 78
Indicações sobre reciclagem .....79
Conformidade C€....79
Exclusão de responsabilidades ..... 79
Símbolos utilizados
AVISO!
Caracteriza um perigo imediato e eminente. A não observação da indicação, pode implicar morte ou ferimentos muito graves.
ATENÇÃO!
Caracteriza uma situação possivelmente perigosa. A não observação da indicação, pode implicar ferimentos ou prejuízos materiais.
INDICAÇÃO
Caracteriza conselhos para utilização e informações importantes.
Símbolos no aparelho
Antes da colocação em funcionamento, leia as Instruções de serviço!
Usar óculos de protecção!
Usar protecção para os ouvidos!
Indicações sobre reciclagem para o aparelho antigo (ver a pág. 79)!
Para sua segurança
AVISO!
Ler antes da utilização da ferramenta eléctrica e proceder em conformidade:
- estas Instruções de serviço,
- as instruções gerais de segurança, para utilização com ferramentas eléctricas na documentação anexa (Textos n.: 315.915),
- as regras e as normas em vigor para prevenção contra acidentes no local de utilização.
Esta ferramenta eléctrica foi fabricada de acordo com a situação da técnica e com as regras técnicas de segurança em vigor. No entanto, na sua utilização, podem existir danos para o utilizador ou terceiros, ou danos na máquina ou noutros bens.
A ferramenta eléctrica é só para utilização
- de acordo com as disposições legais,
- em perfeita situação de segurança técnica.
As anomalias que prejudiquem a segurança devem ser imediatamente eliminadas.
Utilização de acordo com as disposições legais
A serra circular CS 62 18.0-EC destina-se à utilização profissional na indústria e em oficinas,
-para cortes direitos longitudinais e transversais,
-para cortar madeira maciça e materiais em placas como contraplacado, placas OSB e MDF com espessura máxima de até 62 mm,
-para utilização de discos de serra normais fornecidos pela FLEX para este aparelho.
Não é permitida
-a utilização de discos HSS e discos de corte,
-a utilização estacionária como serra circular de mesa,
-a utilização ao ar livre quando chove,
-a utilização em espaços com perigo de explosão.
Instruções de segurança para serras circulares
AVISO!
Devem ser lidas e respeitadas todas as instruções sobre segurança e recomendações constantes destas Instruções de Serviço. Erros causados pelo desrespeito das instruções sobre segurança e das recomendações podem provocar choques eléctricos, incêndios e/ou ferimentos graves. Guardar em local seguro estas Instruções de Serviço, para posterior utilização.
Processo de corte
■ PERIGO: não aproxime as mãos da zona de corte, nem do disco da serra. Com a outra mão, segure na pega adicional ou na caixa do motor. Se ambas as mãos segurarem a serra, evita-se que sejam feridas pelo disco da serra.
- Não segure na peça pela parte de baixo. A tampa de proteção não o protege do disco da serra por baixo da peça a trabalhar.
Ajuste a profundidade de corte à espessura da peça a trabalhar. Deve ver-se menos do que a altura de um dente do disco por baixo da peça a trabalhar.
Nunca segure a peça a serrar na mão, nem sobre as pernas. Fixe a peça a trabalhar sobre um apoio estável. É importante fixar bem a peça a trabalhar para minimizar o perigo de contacto com o corpo, encravamento do disco ou perda de controlo.
■ Quando executar trabalhos nos quais a ferramenta utilizada possa tocar em cabos elétricos ocultos, pegue sempre na ferramenta elétrica pelas superfícies do punho isoladas. O contacto com um cabo condutor de corrente elétrica coloca também as partes metálicas da ferramenta elétrica sob tensão e provoca um choque elétrico.
■ Ao cortar na longitudinal, utilize sempre um batente ou uma guia reta de arestas. Isto melhora a precisão do corte e reduz a possibilidade de encravamento do disco.
■ Utilize sempre discos do tamanho correto e com furo do porta-ferramentas adequado (p. ex., em forma de estrela ou redondo). Discos não adequados às peças de montagem da serra não giram corretamente e levam à perda de controlo.
Nunca utilize arruelas planas ou parafusos de discos da serra danificados ou errados. As arruelas planas e os parafusos de discos da serra foram especialmente concebidos para a sua serra, para obter um desempenho ideal com segurança.
Contragolpe – Causas e instruções de segurança correspondentes
Um contragolpe é uma reação repentina decorrente de um disco entalado, preso ou mal alinhado, que leva a que a serra suba descontroladamente e saia da peça a trabalhar, deslocando-se em direção à pessoa que a está a operar.
Quando o disco prende ou fica entalado na fenda de corte que se fecha, ele bloqueia e a força do motor atira a serra para trás, na direção da pessoa que a está a operar.
Se o disco ficar rodado ou mal alinhado ao serrar, os dentes da parte de trás do disco podem prender-se na superfície da peça a trabalhar, fazendo com que o disco saia da fenda de corte e a serra salte para trás, em direção à pessoa que a está a operar.
Um contragolpe é a consequência de uma utilização errada ou incorreta da serra.
Ele pode ser evitado através de medidas de precaução adequadas, conforme descrito a seguir.
- Segure bem a serra com as duas mãos e coloque os braços numa posição que amorteça a força do contragolpe. Coloque-se sempre ao lado do disco de serra. Nunca coloque o disco em posição alinhada com o corpo. Em caso de contragolpe, a serra pode saltar para trás. No entanto, a pessoa que a está a operar pode controlar a força do contragolpe mediante medidas de precaução adequadas.
Se o disco da serra encravar ou se interromper os trabalhos, desligue a serra e mantenha-a quieta na peça a trabalhar, até o disco estar completamente imobilizado. Nunca tente remover a serra da peça a trabalhar ou puxá-la para trás enquanto o disco estiver em movimento; caso contrário, pode ocorrer um contragolpe. Determine e elimine a causa do encravamento do disco da serra.
Se quiser voltar a ligar uma serra que esteja inserida na peça a trabalhar, centre o disco na fenda de corte e verifique se os dentes da serra não estão presos na peça a trabalhar. Se o disco estiver encravado, pode deslocar-se para fora da peça a trabalhar ou provocar um contragolpe quando se liga a serra novamente.
- Apoie placas grandes, para reduzir o risco de contragolpe devido a um disco entalado. As placas grandes podem dobrar devido ao próprio peso. As placas têm de ser apoiadas em ambos os lados, quer junto à fenda de corte, quer junto à aresta.
- Não utilize discos rombos ou danificados. Discos com dentes rombos ou mal alinhados provocam, devido a uma fenda de corte demasiado estreita, maior fricção, encravamento do disco e contragolpe.
■ Antes de serrar, aperte bem os ajustes de profundidade e ângulo do corte. Se os ajustes do disco se alterarem durante a serração, o disco da serra pode encravar e ocorrer um contragolpe.
Seja particularmente prudente ao serrar em paredes já existentes ou noutras zonas não reconhecíveis. O disco perfura e, ao serrar, pode bloquear em objetos ocultos, provocando um contragolpe.
Funcionamento da tampa de proteção
■ Antes de cada utilização, verifique se a tampa de proteção fecha bem. Não utilize a serra se a tampa de proteção não se deslocar livremente e não fechar imediatamente. Nunca prenda ou amarre a tampa de proteção; desse modo, o disco ficaria desprotegido. Se a serra cair
inadvertidamente no chão, a tampa de proteção pode ficar empenada. Assegure-se de que a tampa de proteção se desloca livremente e de que, em todas as profundidades e todos os ângulos de corte, esta não toca no disco nem em outras peças.
■ Verifique o estado e o funcionamento da mola da tampa de proteção. Se a tampa de proteção e a mola não funcionarem corretamente, mande reparar a serra antes de a utilizar. Peças danificadas, depósitos pegajosos ou acumulações de aparas levam a um funcionamento retardado da tampa de proteção inferior.
■ Certifique-se de que a placa base da serra não se desloca ao "penetrar" quando estiver ajustado um ajuste de ângulo de corte diferente de 90°. No caso de um deslocamento vertical, o disco pode ficar pendurado, ocorrendo um contragolpe.
Não pouse a serra na bancada de trabalho nem no chão sem que a tampa de proteção esteja a cobrir o disco. Um disco de serra desprotegido e que ainda esteja em rotação por inércia desloca a serra em sentido contrário ao de corte e serra o que esteja no caminho. Tenha em atenção o tempo de funcionamento por inércia do disco depois de desligar.
Funcionamento da tampa de proteção inferior
■ Antes de cada utilização, verifique se a tampa de proteção inferior fecha bem. Não utilize a serra se a tampa de proteção inferior não se deslocar livremente e não fechar imediatamente. Nunca prenda ou amarre a tampa de proteção inferior na posição de aberta. Se a serra cair inadvertamente no chão, a tampa de proteção inferior pode ficar empenada. Abra a tampa de proteção com a alavanca de retração e certifique-se de que ela se move livremente e de que não toca no disco da serra ou noutras peças, em nenhum ângulo ou profundidade de corte.
Verifique o funcionamento da mola da tampa de proteção inferior. Se a tampa de proteção inferior e a mola não funcionarem corretamente, mande reparar a serra antes de a utilizar. Peças danificadas, depósitos pegajosos ou acumulações de aparas levam a um funcionamento retardado da tampa de proteção.
- Abra a tampa de proteção inferior à mão apenas em cortes especiais, como, p. ex., "cortes de penetração e angulares". Abra a tampa de proteção inferior com a alavanca de retração e solte-a logo que o disco de serra penetre na peça. Em todos os restantes trabalhos de serração, a tampa de proteção inferior deve trabalhar automaticamente.
Não pouse a serra na bancada de trabalho nem no chão, sem que a tampa de proteção inferior esteja a cobrir o disco. Um disco de serra desprotegido e que ainda esteja em rotação por inércia desloca a serra em sentido contrário ao de corte e serra o que esteja no caminho. Tenha em atenção o tempo de funcionamento por inércia do disco da serra.
Instruções de segurança adicionais
Não tocar com as mãos na saída de aparas. Podem ocorrer ferimentos em peças que estejam em rotação.
- Não trabalhar com a serra em posição superior à cabeça. Desse modo, não é possível controlar suficientemente a ferramenta eléctrica.
- Não utilizar a ferramenta eléctrica de modo estacionário. Ela não foi concebida para funcionar com mesa de serração.
- Não utilizar discos de aço HSS. Esses discos podem quebrar facilmente.
- Não serrar metais ferrosos. Limalhas incandescentes podem incendiaria aspiração de pó.
Ruído e vibração
Os valores de ruído e de vibração foram apurados de acordo com a EN 62841. O nível de ruído A estimado do aparelho comporta normalmente:
-Nível de pressão acústica: 83 dB(A);
-Nível de potência acústica: 94 dB(A);
-Insegurança: K = 3 dB.
Valor global de vibrações:
-Valor de emissão: a h < 2,5 m/s^2 -Insegurança: K = 1,5 m/s
ATENÇÃO!
Os valores de medição indicados são válidos para aparelhos novos. Na utilização diária alteram-se os valores de ruído e de oscilação.
i INDICAÇÃO
O nível de vibrações indicado nestas instruções foi medido em conformidade com um processo de medição normalizado na EN 62841 e pode ser utilizado para a comparação de ferramentas eléctricas entre si. Este processo também é adequado para uma estimativa provisória da carga das vibrações. O nível de vibrações indicado representa as principais utilizações das ferramentas eléctricas. Se, no entanto, a ferramenta eléctrica for aplicada noutras situações com ferramentas diferentes ou com insuficiente manutenção, o nível de vibrações também pode ser diferente. Isto pode aumentar claramente a carga das vibrações durante o período global de trabalho. Para uma estimativa exacta da carga das vibrações, devem, também, ser considerados os tempos, durante os quais o aparelho está desligado ou, embora estando a funcionar, não está, de facto, em utilização. Isto pode reduzir claramente a carga das vibrações durante o período global de trabalho. Determinar medidas de segurança adicionais para protecção do utilizador do efeito das vibrações, como, por exemplo: Manutenção da ferramenta eléctrica e das ferramentas aplicadas, manutenção das mãos quentes, organização dos ciclos de trabalho.
ATENÇÃO!
Com um nível de pressão acústica superior a 85 dB(A), deve ser usado um protector para os ouvidos.
| CS 62 18.0-EC | ||
| Tipo do aparelho Serra circular manual | ||
| Acumulador Ah 5,0 | ||
| Tempo de carga (Acumulador 5,0 Ah) min máx. | 45 | |
| Rotação de ponto morto m/s 5.000 | ||
| Furo do porta-ferramentas para o disco mm 20 | ||
| máx. Diâmetro do disco mm 165 | ||
| máx. Largura de corte mm 1,6 | ||
| máx. Espessura da lâmina mestre mm 1,0 | ||
| máx. Profundidade de corte mm 62 | ||
| máx. Corte de meia esquadria 50° | ||
| Peso de acordo com «EPTA-procedure 01/2003» (com acumulador de 5,0 Ah) | kg 3,9 | |
| Peso do acumulador | kg | 0,72 |
| Regulação prévia do ângulo | 22,5°, 45°, 50° | |
Panorâmica da máquina
1 Filtro
2 Acumulador
3 Desbloqueio do acumulador
4 Tampa de proteção
5 Punho
6 Punho adicional
7 Escala de profundidade de corte
8 Bloqueio de ligação para botão
de ligar/desligar
9 Botão de ligar/desligar
10 Alavanca de fixação para pré-seleção da profundidade de corte
11 Parafuso de aperto para batente
paralelo
12 Bocal de ligação
13 Batente de paralelo
14 Chave com sextavado interior
15 Tecla de bloqueio do fuso
16 Escala do ângulo de meia esquadria
17 Placa base
18 Alavanca de retenção para ângulo
de meia esquadria
19 Pré-seleção de ângulo
20 Disco para serra circular
21 Parafuso de aperto com flange
de aperto
22 Alavanca de retração para tampa
de proteção retrátil
23 Parafuso de aperto para pré-seleção
do ângulo de meia esquadria
24 Tampa de proteção retrátil
(tampa de proteção inferior)
Instruções de utilização
AVISO!
Antes de qualquer intervenção na ferramenta elétrica, retirar o acumulador do aparelho.
Antes da colocação em funcionamento
Desembalar a ferramenta eléctrica e os acessórios e controlar se o fornecimento está completo e não sofreu danos no transporte.
Fixar ou substituir a lâmina de serra
INDICAÇÃO
Recomenda-se a utilização de discos para serra circular comercializados pela FLEX para este aparelho.
- Utilizar apenas discos de serra com um diâmetro correspondente às marcações na serra.
- Escolher o disco certo de acordo com o material a serrar.
- Utilizar apenas discos de serra com uma identificação de rotações correspondente ou superior ao número de rotações indicado na ferramenta elétrica.
- Utilizar apenas discos de serra definidos pelo fabricante, correspondentes à EN 847-1.
AVISO!
Antes de qualquer intervenção na ferramenta elétrica, retirar o acumulador do aparelho.
■ Premir e manter premido o bloqueio do veio.
■ Desaparafusar o parafuso de aperto em sentido contrário ao dos ponteiros do relógio com a chave de sextavado interior incluída no fornecimento.
■ Desaparafusar o parafuso de aperto (3) e desmontar o flange de aperto (4) da frente.
■ Retirar o disco (2) da caixa por baixo.
ATENÇÃO!
- Observar a posição de montagem dos flanges de aperto de trás (5) e da frente (4).
- O sentido de corte dos dentes (sentido da seta no disco de corte) e seta do sentido de rotação na caixa têm que ser coincidentes.
- Caso necessário, limpar o flange de aperto traseiro (5) e dianteiro (4).
■ Inserir o disco na caixa por baixo.
■ Engatar o flange de aperto (4) da frente com a cinta para o exterior e aparafusar manualmente o parafuso de aperto (3) no sentido dos ponteiros do relógio.
■ Premir e manter premido o bloqueio do veio. Apertar bem o parafuso de aperto (3) com a chave de sextavado interior.
Aspiração de pó
AVISO!
As poeiras libertadas de materiais, como pinturas com teor de chumbo, alguns tipos de madeira, minerais e metais, podem prejudicar a saúde do operador do aparelho ou de pessoas que se encontrem nas proximidades. A inalação ou o contacto com estas poeiras pode provocar doenças no aparelho respiratório e/ou reacções alérgicas.
- Providenciar uma boa ventilação no local de trabalho!
- Se possível, utilizar uma aspiração de pó independente.
- Recomenda-se a utilização de uma máscara de protecção da respiração com uma classe de filtro P2.
Evitar acumulações de pó no local de trabalho. As poeiras são facilmente inflamáveis.

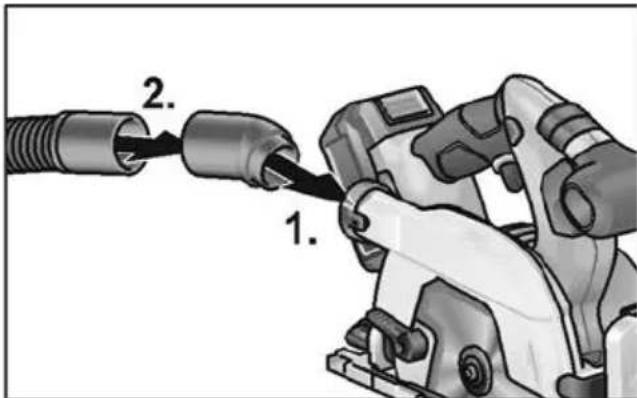

■ Inserir o bocal de ligação (1.).
■ Fixar a mangueira de aspiração com o adaptador no bocal de ligação (2.).
■ Ligar a mangueira de aspiração ao sistema de aspiração.
Respeitar as Instruções de serviço para o sistema de aspiração!
Controlar a fixação!

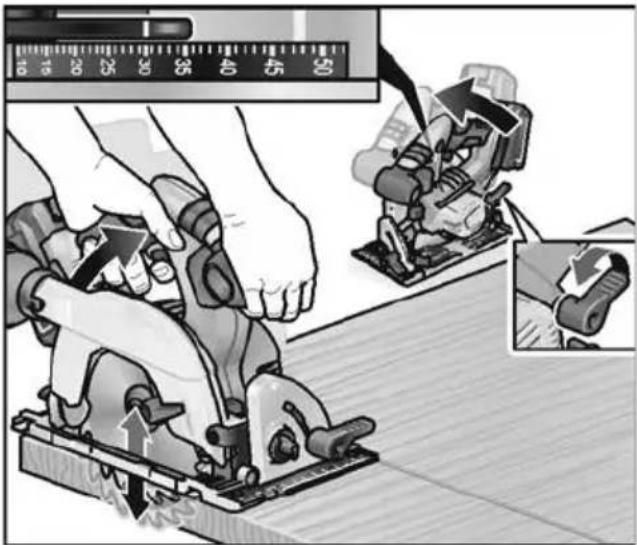

Regular a profundidade de corte
INDICAÇÃO
Para obter resultados de corte ideais, a profundidade de corte deve ser 2 a 5 mm superior à espessura do material a cortar.
AVISO!
Antes de qualquer intervenção na ferramenta elétrica, retirar o acumulador do aparelho.
■ Desapertar o parafuso de manípulo para regulação da profundidade de corte.
■ Regular a profundidade de corte necessária na escala.
■ Apertar o parafuso de manípulo.
Regulação do ângulo de meia esquadria
INDICAÇÃO
Em cortes de meia esquadria, a profundidade de corte é inferior ao valor indicado na escala para a profundidade de corte.
AVISO!
Antes de qualquer intervenção na ferramenta elétrica, retirar o acumulador do aparelho.
■ Desapertar os parafusos de manípulo (1.).
■ Regular os ângulos de meia esquadria necessários com o auxílio da escala (2.).
■ Apertar os parafusos de manípulo (3.).

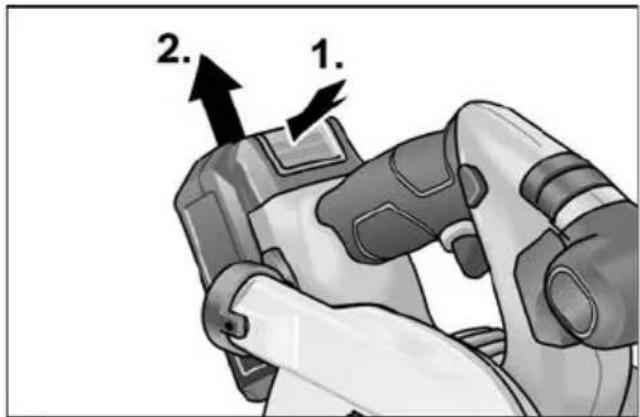

Aplicar/substituir o acumulador
■ Pressionar o acumulador carregado até encaixar completamente na ferramenta elétrica.
Para desmontar, pressionar a tecla de desbloqueio (1.) e retirar o acumulador (2.).
ATENÇÃO!
No caso de não utilização, proteger os contactos do acumulador. Peças metálicas soltas podem provocar curto-circuitos nos contactos, existindo perigo de explosão e incêndio!
■ Premindo a tecla, pode verificar-se o estado de carga no LED de indicação do estado do acumulador.
A indicação apaga-se após 5 segundos.
Se um LED piscar, é necessário carregar o acumulador. Se, depois de se premir a tecla, nenhum LED se acender, o acumulador está avariado e tem de ser substituído.
Ligar e desligar
ATENÇÃO!
Por razões de segurança, o interruptor não é bloqueado e tem que ser mantido premido durante o serrar.
O bloqueio de ligação impede a ligação indesejada e bloqueia a capa de protecção. Só ligar a serra quando esta estiver na posição de trabalho.
■ Pressionar o bloqueio de ligação para cima, mantendo-o pressionado (1.).
■ Premir e manter premido o interruptor (2.).
■ Libertar a alavanca oscilante (depos de a serra penetrar).
Para desligar:
■ Soltar o interruptor.
Batente de paralelo
AVISO!
Antes de qualquer intervenção na ferramenta elétrica, retirar o acumulador do aparelho.
i INDICAÇÃO
Para acondicionamento da serra na mala de transporte incluída no fornecimento, o batente de paralelo tem que ser desmontado.
O batente de paralelo pode ser montado à direita ou à esquerda, no sentido de deslocação da serra.
■ Montar o parafuso de orelhas/a braçadeira de aperto para fixação do batente de paralelo (1.).
■ Introduzir o batente de paralelo e regular a largura pretendida (2.).
■ Apertar os parafusos de orelhas (3.).
Trabalhar com a ferramenta eléctrica
ATENÇÃO!
Depois de desligar, a lâmina de serra ainda se movimenta por um breve período de tempo.
Quando o disco em rotação toca na peça a trabalhar, a ferramenta pode dar um impulso para trás.
INDICAÇÃO
Um avanço demasiado forte reduz a potência do aparelho, deteriora a qualidade do corte e reduz o tempo de vida útil do disco.
Serrar após incisão
■ Ligar a mangueira de aspiração.
■ Regular a profundidade de corte para a medida necessária.
- Caso necessário, regular o ângulo de meia esquadria.
■ Ligar a ficha à tomada.
■ Ligar o sistema de aspiração.
■ Agarrar na pega com a mão direita.
■ Colocar a base da serra sobre a peça a trabalhar.
Ligar a serra e aguardar que o disco de corte atinja a rotação máxima.
■ Conduzir lentamente a serra contra o material.

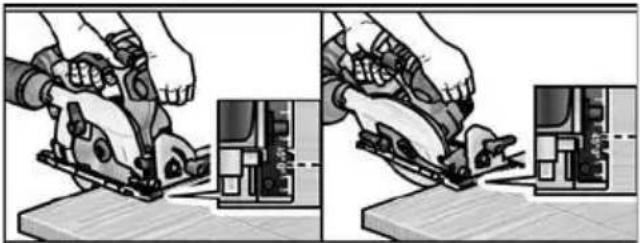

INDICAÇÃO
As marcações de corte na base da serra mostram a posição do disco no caso de um corte perpendicular.
■ Conduzir a serra através do material com um avanço uniforme.
■ Depois de terminado o corte:
- Desligar a serra. O disco de corte
ainda funciona por inércia alguns
momentos!
– Ao levantar a serra, a capa de proteção retrátil fecha-se.
■ Depois de terminado o trabalho: Limpar minuciosamente a ferramenta eléctrica e os acessórios.
Filtro:
i INDICAÇÃO
Para trabalhar peças maiores ou cortar arestas direitas, também é possível fixar uma régua ou outros semelhante na peça a trabalhar e conduzir a serra circular com a base da serra ao longo do batente auxiliar.
Carregador
3 Ranhuras de ventilação
4 Visor de indicação do estado de funcionamento
5 Cabo de rede com ficha de rede
O carregador CA 10.8/18.0 destina-se ao carregamento de acumuladores FLEX dos tipos:
-AP 10.8 (2,5 Ah),
-AP 18.0 (2,5 Ah),
-AP 10.8 (5,0 Ah),
-AP 18.0 (5,0 Ah).
Indicações para uma longa duração dos acumuladores
ATENÇÃO!
- Nunca carregar os acumuladores com temperaturas inferiores a 0 °C ou superiores a 55 °C.
- Não carregar os acumuladores num ambiente com elevada humidade ou temperatura ambiente.
- Não tapar os acumuladores, nem o carregador durante a operação de carga.
- Desligar a ficha de rede do carregador depois de terminada a operação de carga.
Durante a operação de carga, o acumulador e o carregador aquecem. Isso é normal! Os acumuladores de iões de lítio não apresentam o conhecido efeito «Memory». Apesar disso, um acumulador, antes de ser carregado, deve estar totalmente descarregado e a operação de carga tem de ser sempre totalmente concluída. Se os acumuladores não forem utilizados por um longo período de tempo, eles devem ser parcialmente carregados e guardados em local fresco.
Operação de carga
ATENÇÃO!
Utilizar apenas acumuladores originais no carregador incluído no fornecimento.
■ Ligar a ficha de rede do carregador à tomada.
A luz de fundo do visor acende-se a verde durante 2 segundos e volta a apagar-se. É indicado OK.
■ Inserir o acumulador completamente até encaixar no carregador.
- No visor, são indicados, alternadamente, o tempo restante da operação de carga (até o acumulador estar totalmente carregado) e uma representação gráfica do estado de carga.
- A luz de fundo do visor acende-se a cor de laranja, se o acumulador estiver abaixo dos 80% de carga.
- A partir dos 80% de carga do acumulador, o visor acende-se a verde e é indicado OK.
■ Quando o acumulador estiver totalmente carregado, surge a indicação
A luz de fundo verde apaga-se após alguns momentos.
i INDICAÇÃO Se, depois da montagem do acumulador, o visor no carregador piscar, existe uma falha no acumulador ou no carregador.
Piscar lento do visor. Luz de fundo cor de laranja.
O acumulador está muito quente ou muito frio. Depois de ser atingida a temperatura de carregamento do acumulador (0°C...55°C), o processo de carga inicia-se.
Piscar rápido do visor. Luz de fundo vermelha.
Retirar o acumulador do carregador e voltar a encaixá-lo. Se a indicação se mantiver, o acumulador está avariado. Substituir o acumulador ou mandar verificá-lo numa oficina especializada.
Se surgir a mesma mensagem de falha com outro acumulador, existe um defeito no carregador. Mandar verificar o carregador numa oficina especializada.
Manutenção e tratamento
AVISO!
Antes de qualquer intervenção na ferramenta elétrica, retirar o acumulador do aparelho.
Limpeza
Não utilizar água ou produtos de limpeza líquidos.
■ Limpar, regularmente, com ar comprimido seco, o interior da estrutura com motor.
■ Limpar a base da serra, os dispositivos de regulação e a tampa de proteção com um aspirador e pincel.
Assegurar a liberdade de movimento da tampa de proteção inferior.
■ Pulverizar ocasionalmente as articulações com óleo de máquina.
■ Limpar igualmente a régua de guia para não se limitar a condução da serra e, com isso a precisão do corte.
Carregador
AVISO!
Antes de qualquer intervenção, desligar a ficha da tomada. Não utilizar água ou produtos de limpeza líquidos.
- Eliminar a sujidade e o pó da estrutura do aparelho com um pincel ou um pano seco.
Reparações
As reparações devem ser executadas, exclusivamente, por Serviços Técnicos autorizados pelo fabricante.
INDICAÇÃO
Não desapertar os parafusos na caixa do motor durante o tempo de garantia. Se esta indicação não for respeitada, expiram as obrigações de garantia do fabricante.
Peças de reparação e acessórios
Consultar os catálogos do fabricante para outros acessórios, principalmente ferramentas de utilização.
Desenhos de explosão e listas de peças de reparação podem ser consultados na nossa Homepage:
www.flex-tools.com
Indicações sobre reciclagem
AVISO!
Os aparelhos fora de serviço devem ser inutilizados, retirando-lhes os cabos de ligação à rede.
Só para os países da UE Não colocar as ferramentas eléctricas no lixo doméstico!
Em conformidade com a Directiva
Europeia 2012/19/UE sobre aparelhos eléctricos e electrónicos usados e com a transposição para o Direito Nacional, as ferramentas eléctricas usadas têm que ser reunidas separadamente e encaminhadas para o reaproveitamento sem poluição do meio ambiente.
INDICAÇÃO
Informe-se sobre possibilidades de reciclagem junto do agente especializado!
Conformidade C €
Declaramos, sob nossa inteira responsabilidade, que o produto descrito em «Características técnicas» se encontra em conformidade com as normas e os documentos normativos seguintes:
EN 62841 de acordo com as determinações das directivas 2014/30/UE, 2006/42/CE, 2011/65/UE.
Responsável pela documentação técnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Exclusão de responsabilidades
O fabricante e seus representantes não se responsabilizam por danos e perda de lucros, resultantes da interrupção do negócio, provocada pelo produto ou pela possível não utilização do mesmo. O fabricante e seus representantes não se responsabilizam por danos provocados por uma utilização inadequada ou em conjugação com produtos de outros fabricantes
Inhoud
- Símbolos utilizados
- AVISO!
- ATENÇÃO!
- INDICAÇÃO
- Símbolos no aparelho
- Para sua segurança
- Utilização de acordo com as disposições legais
- Instruções de segurança para serras circulares
- Processo de corte
- Contragolpe – Causas e instruções de segurança correspondentes
- Funcionamento da tampa de proteção
- Funcionamento da tampa de proteção inferior
- Instruções de segurança adicionais
- Ruído e vibração
- i INDICAÇÃO
- Panorâmica da máquina
- Instruções de utilização
- Antes da colocação em funcionamento
- Fixar ou substituir a lâmina de serra
- Aspiração de pó
- Regular a profundidade de corte
- Regulação do ângulo de meia esquadria
- Aplicar/substituir o acumulador
- Ligar e desligar
- Batente de paralelo
- Trabalhar com a ferramenta eléctrica
- Serrar após incisão
- Indicações para uma longa duração dos acumuladores
- Operação de carga
- Manutenção e tratamento
- Limpeza
- Carregador
- Reparações
- Peças de reparação e acessórios
- Indicações sobre reciclagem
- Conformidade C €
- Exclusão de responsabilidades
- Inhoud
Marca : Flex
Modelo : CS 62 18.0-EC
Categoria : Serviço pós-venda
