| Produkttype | Trådløs håndholdt rundsav |
| Mærke | Flex |
| Model | CS 62 18.0-EC |
| Strømforsyning | Li-ion akku 18 V, 5,0 Ah |
| Maks. klingediameter | 165 mm |
| Maks. skæredybde | 62 mm |
| Maks. geringsskæring | 50° |
| Tomgangshastighed | 5000 o/min |
| Vægt (med akku) | 3,9 kg |
| Akkum vægt | 0,72 kg |
| Klingeindvendig diameter | 20 mm |
| Maks. skærebredde | 1,6 mm |
| Maks. klingekrops tykkelse | 1,0 mm |
| Opladningstid (5,0 Ah) | 45 min |
| Lydtryksniveau | 83 dB(A) |
| Lydeffektniveau | 94 dB(A) |
| Vibration (emissionsværdi) | < 2,5 m/s² |
| Beskyttelsesdæksel | Pendelbeskyttelseskappe (nedre) + fast dæksel |
| Parallelanslag | Inkluderet, justerbar til venstre eller højre |
| Spånsugning | Ja, med tilslutningsstuds til støvsuger |
| Vedligeholdelse og rengøring | Regelmæssig rengøring med tør trykluft, brug ikke vand |
| Sikkerhed | Spindellås, antislagstap, dobbeltisolering |
| Reservedele og reparationsmuligheder | Sprængte tegninger og dele tilgængelige på www.flex-tools.com |
Ofte stillede spørgsmål - CS 62 18.0-EC Flex
Brugerspørgsmål om CS 62 18.0-EC Flex
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Kundeservice i PDF-format gratis! Find din vejledning CS 62 18.0-EC - Flex og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. CS 62 18.0-EC af mærket Flex.
BRUGSANVISNING CS 62 18.0-EC Flex
da Originale driftsvejledning 93
no Originale driftsanvisningen 106
sv Originalbruksanvisning 118
Anvendte symboler 93
Symboler på apparatet. 93
For Deres egen sikkerheds skyld. ..... 93
Støj og vibration 96
Tekniske data....97
Oversigt 98
Brugsanvisning....99
Vedligeholdelse og eftersyn. 104
Bortskaffelseshenvisninger ..... 104
C€-Overensstemmelse 105
Ansvarsudelukkelse 105
Anvendte symboler
ADVARSEL!
Betegner en umiddelbar truende fare.
Ved tilsidesættelse af henvisningen opstår der livsfare eller fare for alvorlig tilskadekomst.
FORSIGTIG!
Betegner en mulig farlig situation.
Ved tilsidesættelse af henvisningen er der fare for tilskadekomst, eller der kan opstå materielle skader.
BEMAERK
Betegner anvendelsestips og vigtige informationer.
Symboler på apparatet
Læs betjeningsvejledningen, inden apparatet tages i brug!
Benyt øjenværn!
Brug høreværn!
Henvisning om bortskaffelse af det udtjente apparat (se side 104)!
For Deres egen sikkerheds skyld
ADVARSEL!
Læs betjeningsvejledningen inden elværktøjet tages i brug og følg:
- denne betjeningsvejledning,
- „Generelle sikkerhedsanvisninger“ for håndtering af elværktøjer i vedlagte hæfte (skrift-nr.: 315.915),
- de for anvendelsesstedet gældende regler og forskrifter vedrørende forebyggelse af ulykker.
Dette elværktøj er konstrueret i henhold til aktuelt teknisk niveau og anerkendte sikkerhedstekniske regler.
Alligevel kan der ved brug af elværktøjet opstå fare for brugers eller tredjemands liv og lemmer, maskinen kan beskadiges, og der kan opstå materielle skader.
Elværktøjet må kun benyttes
- til det dertil beregnede formål,
- i sikkerhedsteknisk upåklagelig tilstand.
Fejl, der har negativ indflydelse på sikkerheden, skal afhjælpes omgående.
Bestemmelsesmæssig brug
–til erhvervsmæssig brug inden for industri og håndværk,
-til længde- og tværsnit med et lige skæreforløb,
-til skæring i massivt træ og pladematerialer som f.eks. spån- og møbelplader og MDF-plader i op til maks, 62 mm tykkelse,
-til brug med rundsavsklinger, som tilbydes af FLEX til dette apparat,
Det er ikke tilladt,
-at bruge HSS-savklinger og skæreskiver,
-at bruge den stationært som bænkrundsav,
-at bruge den udendørs i regnvejr,
-at bruge den i eksplosionsfarlige lokaler.
Sikkerhedsregler for rundsave
ADVARSEL!
Alle sikkerhedsanvisninger og instrukser i denne vejledning skal læses og følges.
Fejl ved overholdelse af advarselsanvisninger og instrukser kan forårsage elektriske stød, brand og/eller alvorlig tilskadekomst.
Opbevar denne vejledning på et sikkert sted for senere brug.
Skæreproces
■ FARE: Ræk ikke hænderne ind i skæreområdet og i nærheden af savklingen. Hold fast i ekstragrebet eller motorhuset med den anden hånd. Når du holder fast i saven med begge hænder, kan de ikke blive kvæstet af savklingen.
■ Grib ikke ind under arbejdsemnet. Under arbejdsemnet kan beskyttelsesskærmen ikke beskytte dig mod savklingen.
- Tilpas skæredybden til arbejdsemnets tykkelse. Der skal være mindre end en fuld tandhøjde, som er synlig under arbejdsemnet.
- Hold aldrig arbejdsemnet, der skal saves, fast i hånden eller over benet. Sørg for at sikre arbejdsemnet på en stabil holder. Det er vigtigt at fastgøre arbejdsemnet forsvarligt for at minimere faren for kropskontakt, klemning af savklingen eller tab af kontrol.
Tag altid fat i det isolerede håndtag på elværktøjet, når du arbejder på steder, hvor indsatsværktøjet vil kunne ramme skjulte strømledninger. Kontakt med en spændingsførende ledning sætter også elværktøjets metaldele under spænding og fører til elektrisk stød.
■ Brug altid et anslag eller en lige kantføring ved længdeskæring. Dette forbedrer skærenøjagtigheden og begrænser muligheden for, at savklingen klemmer.
■ Brug altid savklinger i den rigtige størrelse og med passende holdeboring (f.eks. stjerneformet eller rund). Savklinger, der ikke passer til savens monteringsdele, kører uroligt og medfører tab af kontrol.
■ Brug aldrig beskadigede eller forkerte savklinge-underlagsskiver eller -skruer. Savklinge-underlagsskiverne og -skruerne er specielt konstrueret til din sav, for optimal ydelse og driftssikkerhed.
Tilbageslag – årsager og tilsvarende sikkerhedsanvisninger
Et tilbageslag er en pludselig reaktion som følge af en fasthængende, klemmende eller forkert justeret savklinge, hvilket resulterer i, at saven ukontrolleret løfter sig fra underlaget og bevæger sig ud af emnet i retning af betjeningspersonen.
Hvis savklingen sætter sig fast eller kommer i klemme i en savspalte, der er ved at lukke sig, blokeres den, og motorkraften slår saven tilbage i retning af betjeningspersonen.
Hvis savklingen drejes i savsnittet eller er justeret forkert, kan tænderne på den bageste savklingekant sætte sig fast i emnets overflade, hvorved savklingen bevæger sig ud af savspalten, og saven springer tilbage i retning af betjeningspersonen.
Et tilbageslag er et resultat af en forkert eller fejlagtig brug af saven. Det kan forhindres ved at træffe egnede sikkerhedsforanstaltninger som beskrevet efterfølgende.
■ Hold fast i saven med begge hænder, og bring dine arme i en stilling, hvor du kan opfange tilbageslagskræfterne. Hold dig altid ved siden af savklingen, og bring aldrig savklingen på linje med din krop. Ved et tilbageslag kan saven springe bagud, men ved at træffe egnede sikkerhedsforanstaltninger kan betjeningspersonen beherske tilbageslagskræfterne.
■ Hvis savklingen klemmer, eller du afbryder arbejdet, skal du slukke saven og holde den roligt i materialet, indtil savklingen er standset helt. Forsøg aldrig at fjerne saven fra emnet eller at trække den baglæns, så længe savklingen bevæger sig, ellers er der risiko for tilbageslag. Find og afhjælp årsagen til den klemmende savklinge.
■ Hvis du igen vil starte en sav, der sidder i emnet, skal du centrere savklingen i savspalten og kontrollere, at savtænderne ikke har sat sig fast i emnet. Klemmer savklingen, kan den bevæge sig ud af emnet eller forårsage et tilbageslag, när saven startes igen.
■ Understøt store plader for at minimere risikoen for tilbageslag på grund af en klemmende savklinge. Store plader kan bøje sig på grund af deres egenvægt. Plader skal understøttes på begge sider, både i nærheden af savspalten og ude ved kanten.
■ Brug ikke sløve eller beskadigede savklinger. Savklinger med sløve eller forkert justerede tænder forårsager større friktion, klemning af savklingen og tilbageslag, hvis savspalten bliver for snæver.
■ Spænd skæredybde- og skærevinkelindstillingerne forsvarligt før savning. Hvis savklingeindstillingerne ændrer sig under savning, kan savklingen blive klemt og forårsage tilbageslag.
Vær især forsigtig ved savning i eksisterende vægge eller andre områder, hvis opbygning ikke er kendt. Den neddykkende savklinge kan blokere ved savning i skjulte genstande og forårsage et tilbageslag.
Beskyttelsesskærmens funktion
■ Kontrollér altid før brug, om beskyttelsesskærmen lukker korrekt. Brug ikke saven, hvis beskyttelsesskærmen ikke kan bevæges frit, og ikke lukker straks. Beskyttelsesskærmen må aldrig klemmes eller bindes fast; derved ville savklingen være ubeskyttet. Skulle saven ved et uheld falde ned, kan beskyttelsesskærmen blive bøjet. Sørg for, at beskyttelsesskærmen bevæger sig frit, og at den hverken berører savklinge eller andre dele ved alle skærevinkler og -dybder.
■ Kontrollér tilstand og funktion af fjederen til beskyttelsesskærmen. Foretag vedligeholdelse af saven før brug, hvis beskyttelsesskærm og fjeder ikke arbejder fejlfrit. Beskadigede dele, klæbrige aflejringer eller ophobninger af spåner får den nederste beskyttelsesskærm til at arbejde med forsinkelse.
Sørg for, at savens bundplade ikke forskydes under "neddykning" ved en anden skærevinkelindstilling end 90°. Ved en sideværts forskydning kan klingen blive hængende, og der kan forekomme et tilbageslag.
Læg ikke saven på arbejdsbordet eller gulvet, uden at beskyttelsesskærmen dækker savklingen. En ubeskyttet, efterløbende savklinge bevæger saven modsat skæreretningen og saver det, der er i vejen for den. Vær opmærksom på klingens efterløbstid efter frakobling.
Den nederste beskyttelsesskærms funktion
■ Kontrollér altid før brug, om den nederste beskyttelsesskærm lukker korrekt.
Brug ikke saven, hvis den nederste beskyttelsesskærm ikke kan bevæges frit og ikke lukker straks. Den nederste beskyttelsesskærm må aldrig klemmes eller bindes fast i åben position.
Skulle saven ved et uheld falde ned, kan den nederste beskyttelsesskærm blive bøjet. Åbn beskyttelsesskærmen med tilbagetrækshåndtaget og sørg for, at den bevæger sig frit, og at den hverken berører savklinge eller andre dele ved alle skærevinkler og -dybder.
■ Kontrollér tilstand og funktion af fjederen til den nederste beskyttelsesskærm. Foretag vedligeholdelse af saven før brug, hvis nederste beskyttelsesskærm og fjeder ikke arbejder fejlfrit. Beskadigede dele, klæbrige aflejringer eller ophobninger af spåner får den nederste beskyttelsesskærm til at arbejde med forsinkelse.
- Åbn kun den nederste beskyttelsesskærm manuelt ved særlige snit, som f.eks. "dyk- og vinkelsnit". Åbn den nederste beskyttelsesskærm med tilbagetræks- håndtaget, og slip det, så snart savklingen dykker ned i emnet. Ved alt andet savearbejde skal den nederste beskyttelsesskærm arbejde automatisk.
Læg ikke saven på arbejdsbordet eller gulvet, uden at den nederste beskyttelsesskærm dækker savklingen. En ubeskyttet, efterløbende savklinge bevæger saven modsat skæreretningen og saver det, der er i vejen for den. Vær opmærksom på savklingens efterløbstid.
Yderligere sikkerhedsanvisninger
■ Stik aldrig hånden ind i spånudkastet. Man kan komme til skade på de roterende dele.
Arbejd aldrig med saven over hovedet. Ellers har De ikke tilstrækkelig kontrol over maskinen.
Elværktøjet må ikke bruges stationært. Det er ikke beregnet til drift på et savplan.
■ Anvend ikke savklinger i HSS-stål. Disse savklinger kan let brække.
■ Sav aldrig i jernmetal. Glødende spån kan antænde støvudsugningen.
Støj og vibration
Støj- og svingningsværdierne er beregnet ifølge EN 62841.
Det A-vurderede støjniveau for maskinen er typisk:
-Lydtryksniveau: 83 dB(A);
-Lydeffektniveau: 94 dB(A);
-Usikkerhed: K = 3 dB.
Total svingningsværdi:
-Emissionsværdi: a _h < 2,5 m/s ^2
-Usikkerhed: K = 1,5 m/s
FORSIGTIG!
De angivne måleværdier gælder kun for nye maskiner. Støj- og svingningsværdierne ændrer sig ved daglig brug.
BEMAERK
Det svingningsniveau, der er angivet i disse instruktioner, er blevet målt i henhold til en standardiseret måleproces i EN 62841 og kan bruges til at sammenligne elværktøjerne. Det egner sig også til en foreløbig vurdering af svingningsbelastningen.
Det angivne svingningsniveau repræsenterer elværktøjets hovedsagelige anvendelse.
Hvis elværktøjet dog benyttes til andre formål, med afvigende indsatsværktøjer eller det vedligeholdes utilstrækkeligt, kan svingningsniveauet ændre sig.
Dette kan øge svingningsbelastningen i hele arbejdstidsrummet. For nøjagtigt at kunne vurdere svingningsbelastningen bør man også tage højde for de tider, hvor apparatet er slukket eller kører, men ikke bruges.
Dette kan reducere svingningsbelastningen betydeligt i hele arbejdstidsrummet.
Fastlæg derfor yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren imod påvirkning af svingninger, f.eks. vedligeholdelse af elværktøj og indsatsværktøjer, varmholdelse af hænder, organisation af arbejdsforløb.
FORSIGTIG!
Ved et lydtryk på over 85 dB(A) skal der benyttes høreværn.
Tekniske data
| CS 62 18.0-EC | ||
| Apparattype Händrundsav | ||
| Akku Ah 5,0 | ||
| Opladningstid (akku 5,0 Ah) min maks. 45 | ||
| Tomgangsomdrejningstal omdr./min 5.000 | ||
| Savklinge-hul mm 20 | ||
| Maks. Savklinge diameter mm 165 | ||
| Maks. Skærebredde mm 1,6 | ||
| Maks. Tykkelse på stamblad mm 1,0 | ||
| Maks. Skæredybde mm 62 | ||
| Maks. Geringssnit | 50° | |
| Vægt i henhold til „EPTA-procedure 01/2003“ (med 5,0 Ah-akku) | kg 3,9 | |
| Vægt akku | kg | 0,72 |
| Forindstilling af vinkel | 22,5°, 45°, 50° | |
Oversigt
1 Filter
2 A k k u
3 Oplåsning af akku
4 Beskyttelsesskærme
5 Håndtag
6 Ekstra håndtag
7 Savdybdeskala
8 Aktiveringslås til tænd/sluk-knap
9 Tænd-/sluk-knap
10 Spændearm til forvalg af savedybde
11 Klemskrue til parallelanslag
12 Tilslutningsstuds
13 Parallelanslag
14 Unbrakonøgle
15 Spindel-låseknap
16 Skala geringsvinkel
17 Grundplade
18 Klemarm til geringsvinkel
19 Forvalg af vinkel
20 Rundsavsblad
21 Spændeskrue med spændeflange
22 Tilbagetrækshåndtag for pendulbeskyttelsesskærm
23 Klemskrue til forvalg af geringsvinkel
24 Pendulbeskyttelsesskærm (nederste beskyttelsesskærm)
Brugsanvisning
ADVARSEL!
Tag altid akkuen ud, før du udfører arbejde på el-værktøjet.
Inden ibrugtagning
Pak elværktøjet og tilbehøret ud og kontrollér om leveringen er komplet og om der evt. er opstået transportskader.
Fastgørelse eller skift af savklinge
i
BEMAERK
- Brug kun savklinger med diametre i overensstemmelse med påskrifterne på saven.
- Udvælg den rigtige savklinge passende til det materiale, der skal saves.
- Brug kun savklinger med en omdrejningstalsmærkning, der modsvarer det på elværktøjet angivne omdrejningstal eller er højere.
- Brug kun de af producenten fastlagte savklinger, der overholder EN 847-1.
ADVARSEL!
Tag altid akkuen ud, før du udfører arbejde på el-værktøjet.
■ Tryk på spindellåsen og hold den inde.
Løsn spændeskruen med vedlagte unbrakonøgle ved at dreje den imod uret.
■ Skru spændeskruen (3) af og tag forreste spændeflange (4) af.
■ Tag savklingen (2) nedad og ud af huset.
FORSIGTIG!
- lagtag positionen af bagerste (5) og forreste spændeflange (4).
- Tændernes skæreretning (i pilens retning på savklingen) og omdrejningsretnings-pilen på huset skal stemme overens.
■ Rens ved behov den bageste (5) og forreste (4) spændeflange.
■ Før savklingen nedefra ind i huset.
■ Sæt den forreste spændeflange (4) på med kraven udadvendt og spænd spændeskruen (3) i urets retning med hånden.
■ Tryk på spindellåsen og hold den inde. Fastgør spændeskruen (3) med en unbrakonøgle.
Spånudsugning
ADVARSEL!
Frisat støv fra materialer, f.eks. blyholdige malinger, nogle træarter, mineraler og metal kan udsætte brugeren eller andre personer, der opholder sig i nærheden, for fare.
Hvis dette støv indåndes eller berøres, kan det medføre åndedrætssygdomme og/eller allergiske reaktioner.
- Sørg for at arbejdspladsen udluftes godt!
- Brug om muligt ekstern støvudsugning.
- Det anbefales at anvende en støvmaske med filterklasse P2.
Undgå støvansamlinger på arbejdspladsen.
Støv kan let antændes.
■ Skub tilslutningsstudsen ind (1.).
■ Forbind udsugningsslangen og adapteren med tilslutningsstudsen (2.).
■ Slut udsugningsslangen til udsugningsanlægget.
Følg betjeningsvejledningen til udsugningsanlægget! Kontrollér om den er fastgjort korrekt!

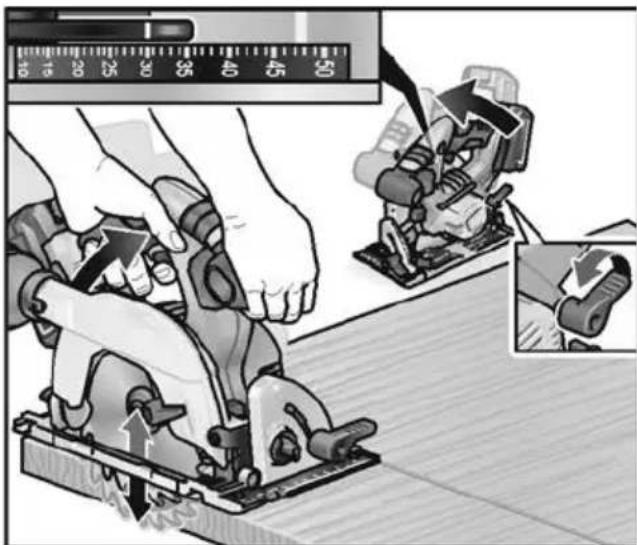

Indstilling af skæredybde
i BEMAERK
For at opnå optimale skæreresultater bør skæredybden være 2–5 mm større end tykkelsen på materialet, der skal skæres i.
ADVARSEL!
Tag altid akkuen ud, før du udfører arbejde på el-værktøjet.
Løsn tersskruen til indstilling af skæredybden.
- Indstil den nødvendige skæredybde på skalaen.
■ Spænd tersskruen fast igen.

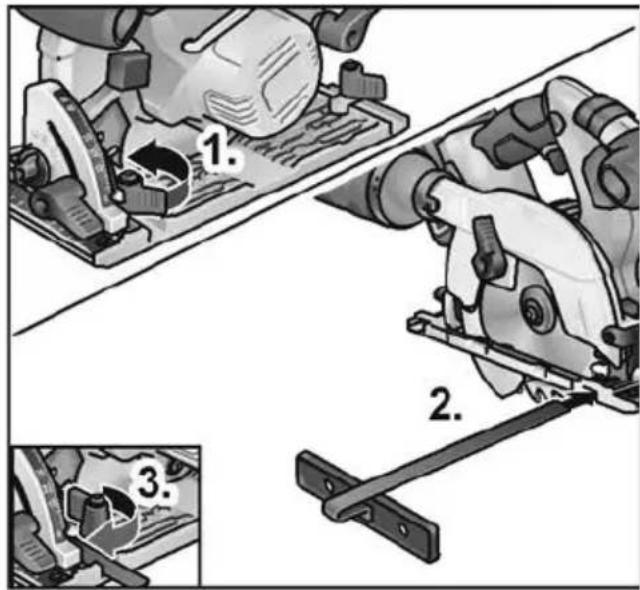

Indstilling af geringsvinkel
i BEMAERK
Ved geringskæring er skæredybden mindre end den værdi, der vises på skalaen for skære-dybde.
ADVARSEL!
Tag altid akkuen ud, før du udfører arbejde på el-værktøjet.
■ Løsn tersskruen (1.).
- Indstil nødvendig geringsvinkel ved hjælp af skalaen (2.).
■ Spænd tersskruen (3.).
Isætning/skift af akku
■ Tryk den opladede akku ind i elværktøjet, til den er helt i indgreb.
■ Ved udtagning trykkes på frigørelsesknappen (1.), og akkuen trækkes ud (2.).
! FORSIGTIG!
Når værktøjet ikke er i brug, skal akkuens kontakter beskyttes. Løse metaldele kan kortslutte kontakterne, så der er eksplosions- og brandfare!
Akkuens ladetilstand
■ Ved tryk på knappen kan man på lysdioden til akku-tilstandsvisning kontrollere ladetilstanden.
Visningen forsvinder efter 5 sekunder. Hvis en af lysdioderne blinker, skal akkuen oplades. Hvis ingen lysdiode lyser efter tryk på knappen, er akkuen defekt og skal udskiftes.
Tænd og sluk
FORSIGTIG!
Af hensyn til sikkerheden bliver afbryderen ikke arreteret og skal holdes inde under savningen.
Indkoblingsspærren forhindrer indkobling ved en fejtagelse og låser beskyttelseskappen fast.
Der må altid først tændes for saven, när den står i arbejdsstilling.
■ Tryk indkoblingsspærren opad og hold den inde (1.).
■ Tryk på afbryderen og hold den inde (2.).
■ Slip indkoblingsspærringen (efter at saven er dykket ned).
Til sluk:
■ Slip afbryderen.
Parallelanslag
ADVARSEL!
Tag altid akkuen ud, før du udfører arbejde på el-værktøjet.
i BEMAERK
Afmontér parallelanslaget, inden saven lægges i den medleverede transportkuffert.
Parallelanslaget kan monteres på venstre eller højre side af savens skubberetning.
■ Monter vingeskruen/klembøjlen, der holder parallelanslaget fast (1.).
■ Skub parallelanslaget ind og indstil ønsket bredde (2.).
■ Spænd vingeskruen (3.).
Inden der arbejdes med elværktøjet
FORSIGTIG!
Efter slukningen løber savbladet et kort stykke tid.
Når den roterende savklinge berører arbejdsemnet, kan det give et tilbagestød.
i BEMAERK
For stærk fremskydning reducerer apparatets ydeevne, gør skærkvaliteten dårligere og forringer savklingens levetid.
Savning efter forskæring
■ Tilslut udsugningsslangen.
- Indstil skæredybden på ønsket mål.
■ Indstil ved behov geringsvinklen.
■ Stik netstikket i stikkontakten.
■ Slå udsugningsanlægget til.
■ Tag fat om håndgrebet med højre hånd.
■ Sæt savbordet ned på arbejdsemnet.
■ Tænd saven og vent til savklingen er kørt op på maksimalt omdrejningstal.
■ Før saven langsomt hen imod materialet.
i BEMAERK
Skæreafmærkningerne på savbordet viser savklingens position ved skæring i en ret vinkel.
■ Led saven gennem materialet ved jævn fremføring.
■ Efter afslutning af savning:
- Sluk saven. Savbladet har et kortvarigt efterløb!
- Når du løfter saven, lukkes pendulbeskyttelsesskærmen.
■ Efter arbejdets afslutning: Rengør elværktøjet og tilbehøret grundigt.
Filter:
i BEMAERK
Når der skal bearbejdes store emner eller skæres lige kanter, kan man også anbringe en liste eller lignende på emnet og føre saven med savbordet langs med dette hjælpeanslag.
Ladeaggregat
1 Indskubningsåbning til akku
2 Kontakter
3 Ventilationsslidser
4 Display til visning af driftstilstand
5 Netkabel med netstik
Ladeaggregatet CA 10.8/18.0 er beregnet til opladning af FLEX-akkuer af typen:
-AP 10.8 (2,5 Ah),
-AP 18.0 (2,5 Ah),
-AP 10.8 (5,0 Ah),
-AP 18.0 (5,0 Ah).
-AP 10.8 (2,5 Ah),
-AP 18.0 (2,5 Ah),
-AP 10.8 (5,0 Ah),
-AP 18.0 (5,0 Ah).
Anvisninger for lang akku-levetid
FORSIGTIG!
- Oplad aldrig akkuer ved temperaturer under 0 °C eller over 55 °C.
- Oplad ikke akkuer i miljøer med høj luftfugtighed eller omgivelsestemperatur.
- Tildæk ikke akkuer og ladeaggregat under opladningen.
- Træk ladeaggregatets netstik ud efter opladningen.
Under opladningen opvarmes akku og ladeaggregat. Dette er normalt!
Lithium-ion-akkuer har ikke den velkendte „memory-effekt“. Alligevel bør man aflade en akku helt før opladning og altid afslutte opladningen helt.
Hvis akkuer ikke skal benyttes i længere tid, skal de oplades delvis og opbevares køligt.
Opladningsproces
FORSIGTIG!
Isæt kun originale akkuer i det medfølgende ladeaggregat.
■ Sæt ladeaggregatets netstik i. Displayets baggrundsbelysning lyser grønt i 2 sekunder og slukkes derefter igen. Der vises OK.
Isæt hele akkuen i ladeaggregatet, til den er i indgreb.
- På displayet vises skiftevis den resterende opladningstid (til fuldstændig opladning af akkuen) og en grafisk visning af ladetilstanden.
- Displayets baggrundsbelysning lyser orange, när akkuen er mindre end 80% opladet.
– Fra 80% akkuladning lyser displayet grønt, og der vises OK.
■ Akkuen er fuldstændig opladet, när der vises
Den grønne baggrundsbelysning slukkes efter kort tid.
■ Tag akkuen ud af ladeaggregatet.
■ Træk netstikket ud.
BEMAERK
Hvis displayet blinker efter isætning af akkuen, er der en fejl på akkuen eller på ladeaggregatet.
Displayet blinker langsomt. Baggrundsbelysning orange.
Akkuen er for varm eller for kold. Når akkuen har nået ladetemperaturen (0°C...55°C), begynder opladningen.
Displayet blinker hurtigt. Baggrundsbelysning rød.
Tag akkuen ud af ladeaggregatet, og isæt den igen. Ved uændret visning er akkuen defekt. Udskift akkuen, eller få den kontrolleret på et fagværksted.
Hvis der også vises en fejlmeddelelse med en anden akku, er der en defekt på ladeaggregatet. Få et fagværksted til at kontrollere ladeaggregatet.
Vedligeholdelse og eftersyn
ADVARSEL!
Tag altid akkuen ud, før du udfører arbejde på el-værktøjet.
Rengøring
Rengøring af elværktøjet
ADVARSEL!
Der må ikke anvendes vand eller flydende rengøringsmidler.
■ Blæs husets indre med motor ud regelmæssigt med tør trykluft.
■ Rengør savbord, indstillingsanordninger og beskyttelsesskærm med støvsuger og pensel.
Sørg for, at den nederste beskyttelsesskærm er letløbende.
■ Mellemleddene skal af og til sprayes med maskinolie.
■ Rengør også føringsskinnen for optimal føring og for at opnå nøjagtige snit.
Ladeaggregat
ADVARSEL!
Træk netstikket ud af stikkontakten før der udføres arbejde. Der må ikke anvendes vand eller flydende rengøringsmidler.
Reparationer må kun udføres af et af producenten autoriserede kundeservice-værksted.
BEMAERK
Skruerne på motorhuset må ikke løsnes i garantiperioden. Ved tilsidesættelse af dette bortfalder producentens garantiforpligtelser.
Yderligere tilbehør, især indsatsværktøjer, findes i fabrikantens kataloger.
Eksplosionstegninger og reservedelslister findes på vores hjemmeside:
www.flex-tools.com
Bortskaffelseshenvisninger
ADVARSEL!
Elværktøjer er ikke normalt husholdningsaffald!
I henhold til europæisk direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og omsætning til national ret skal udtjente er værktøjer samles separat og afleveres på et opsamlingssted for materialegenvinding.
BEMAERK
Faghandlen giver oplysninger om bortskaffelsesmuligheder!
C ∈-Overensstemmelse
Vi erklærer under almindeligt ansvar, at produktet beskrevet under „Tekniske data“ er i overensstemmelse med følgende standarder eller normative dokumenter:
EN 62841 ifølge bestemmelserne i direktiv 2014/30/EU, 2006/42/EF, 2011/65/EU.
Ansvarlig for det tekniske dossier: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Eckhard Rühle
Manager Research &
Development (R & D)
Klaus Peter Weinper
Head of Quality
Department (QD)
19.06.2018
Fabrikanten og hans repræsentant hæfter ikke for skader og fortjeneste som virksomheden evt. er gået glip af som følge af driftsafbrydelse i virksomheden, forårsaget af produktet eller fordi produktet ikke kunne benyttes.
Fabrikanten og dennes repræsentant hæfter ikke for skader opstået som følge af usagkyndig anvendelse eller i forbindelse med produkter fra andre fabrikanter.
Innhold
- betjeningsveiledningen som er vedlagt,
- de "generelle sikkerhetshenvisningene" i omgang med elektroverktøy i den vedlagte brosjyren (Nr.: 315.915),
- de regler og forskrifter som gjelder på arbeidsstedet for uhellsforebyggende tiltak.
- til de arbeider den er beregnet for,
- när den er i sikkerhetsteknisk lytefri tilstand.
Det målte A lydnivået på apparatet er typisk:
Batteriet er for varmt eller for kaldt. Hvis batteriet har nädd ladetemperaturen (0°C...55°C), begynner ladingen.
Displayet blinker raskt. Bakgrunnsbelysning rød.
Henvisninger om skroting
ADVARSEL!
- Anvendte symboler
- ADVARSEL!
- FORSIGTIG!
- BEMAERK
- Symboler på apparatet
- For Deres egen sikkerheds skyld
- Bestemmelsesmæssig brug
- Sikkerhedsregler for rundsave
- Skæreproces
- Tilbageslag – årsager og tilsvarende sikkerhedsanvisninger
- Beskyttelsesskærmens funktion
- Den nederste beskyttelsesskærms funktion
- Yderligere sikkerhedsanvisninger
- Støj og vibration
- Oversigt
- Brugsanvisning
- Inden ibrugtagning
- Fastgørelse eller skift af savklinge
- i
- Spånudsugning
- Indstilling af skæredybde
- i BEMAERK
- Indstilling af geringsvinkel
- Isætning/skift af akku
- ! FORSIGTIG!
- Akkuens ladetilstand
- Tænd og sluk
- Parallelanslag
- Inden der arbejdes med elværktøjet
- Savning efter forskæring
- Ladeaggregat
- Anvisninger for lang akku-levetid
- Opladningsproces
- Vedligeholdelse og eftersyn
- Rengøring
- Rengøring af elværktøjet
- Bortskaffelseshenvisninger
- C ∈-Overensstemmelse
- Innhold
- Henvisninger om skroting
Mærke : Flex
Model : CS 62 18.0-EC
Kategori : Kundeservice
