Tipo di prodotto	Sega circolare a mano senza fili
Marca	Flex
Modello	CS 62 18.0-EC
Alimentazione	Batteria Li-ion 18 V, 5,0 Ah
Diametro lama max.	165 mm
Profondità di taglio max.	62 mm
Taglio in smusso max.	50°
Velocità a vuoto	5000 giri/min
Peso (con batteria)	3,9 kg
Peso della batteria	0,72 kg
Foro della lama	20 mm
Larghezza di taglio max.	1,6 mm
Spessore del corpo lama max.	1,0 mm
Tempo di ricarica (5,0 Ah)	45 min
Livello di pressione acustica	83 dB(A)
Livello di potenza sonora	94 dB(A)
Vibrazioni (valore emissivo)	< 2,5 m/s²
Cappa di protezione	Cappa di protezione pendolare (inferiore) + cappa fissa
Guida parallela	Inclusa, regolabile a sinistra o a destra
Aspirazione dei trucioli	Sì, con manicotto di collegamento per aspirapolvere
Manutenzione e pulizia	Pulizia regolare con aria compressa secca, non usare acqua
Sicurezza	Blocco mandrino, arresto antireinnesco, doppio isolamento
Ricambi e riparabilità	Viste esplose e ricambi disponibili su www.flex-tools.com

Domande frequenti - CS 62 18.0-EC Flex

Che tipo di batteria utilizza la sega CS 62 18.0-EC?

Utilizza una batteria Li-ion 18 V tipo AP 18.0 (2,5 Ah o 5,0 Ah). Il caricabatterie compatibile è il CA 10.8/18.0.

Qual è la profondità di taglio massima?

La profondità di taglio massima è di 62 mm. Per risultati ottimali, regolare la profondità da 2 a 5 mm in più rispetto allo spessore del materiale.

Come cambiare la lama della sega?

Rimuovere prima la batteria. Premere il blocco mandrino, allentare la vite di serraggio con la chiave esagonale (senso antiorario), rimuovere la flangia anteriore e la lama. Montare la nuova lama rispettando il senso di rotazione (freccia sulla lama) e serrare la vite.

Quali sono gli accessori forniti?

La fornitura comprende: la sega, una batteria 5,0 Ah, un caricabatterie CA 10.8/18.0, una guida parallela, una chiave esagonale maschio e una valigetta da trasporto.

Come regolare l'angolo di smusso?

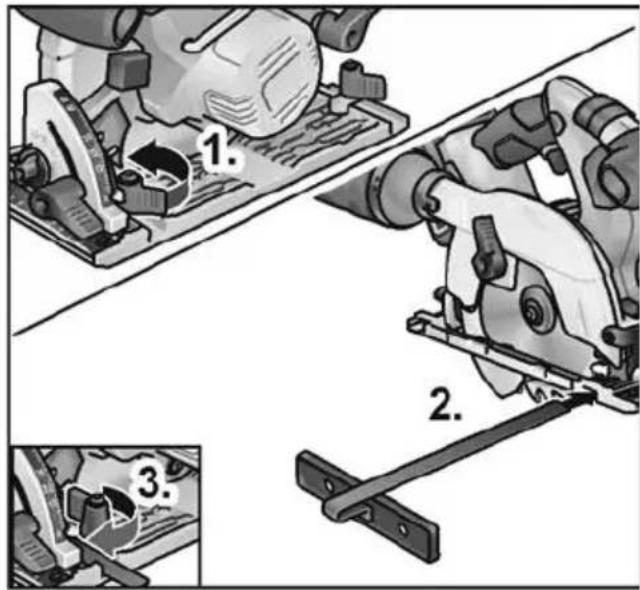

Allentare le viti a testa zigrinata (1.), regolare l'angolo desiderato sulla scala (2.) fino a 50°, quindi stringere le viti (3.). Notare che nel taglio in smusso, la profondità di taglio effettiva è ridotta.

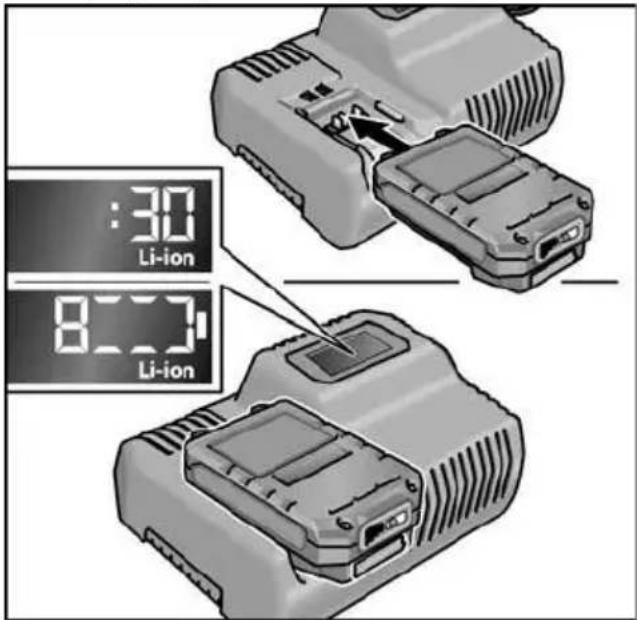

Cosa fare se la batteria non si carica?

Controllare prima i LED del caricabatterie: se la retroilluminazione lampeggia in rosso, la batteria è difettosa. Se lampeggia in arancione, la temperatura è fuori range (0-55°C). Attendere che si raffreddi o riscaldarla. Se il problema persiste, contattare un'officina autorizzata.

Come pulire la sega?

Rimuovere la batteria. Pulire l'interno del contenitore e il motore con aria compressa secca. Non usare mai acqua. Pulire il tavolo, le cappe e la scanalatura del profilato con un aspirapolvere e una spazzola.

Quali tipi di lame sono vietati?

È vietato utilizzare lame HSS (acciaio rapido) e dischi da troncatura. Utilizzare solo lame raccomandate da FLEX, conformi alla norma EN 847-1, con diametro 165 mm e foro 20 mm.

Come utilizzare l'aspirazione dei trucioli?

Inserire il manicotto di collegamento nell'attacco, fissare il tubo di aspirazione con l'adattatore, quindi collegare a un aspirapolvere. Assicurarsi che il fissaggio sia saldo. Utilizzare una maschera antipolvere di classe P2.

Cosa fare in caso di contraccolpo (kickback)?

Tenere la sega con entrambe le mani, posizionarsi sul lato della lama. In caso di inceppamento, spegnere la sega e rimuovere la lama solo quando è ferma. Utilizzare lame affilate, una guida parallela e bloccare i grandi pannelli.

MANUALE UTENTE CS 62 18.0-EC Flex

it Istruzioni per l'uso originali 41

Simboli utilizzati 41

Simboli sull'apparecchio....41

Per la vostra sicurezza....41

Rumore e vibrazione 44

Dati tecnici 45

Guida rapida.... 46

Istruzioni per l'uso 47

Manutenzione e cura ..... 52

Istruzioni per la rottamazione e lo smaltimento 53

Conformità C.€ 53

Esclusione della responsabilità ..... 53

Simboli utilizzati

PERICOLO!

Indica un pericolo imminente.

In caso d'inosservanza dell'avvertenza, pericolo di morte o di ferite gravi.

PRUDENZA!

Indica una situazione eventualmente pericolosa. In caso d'inosservanza dell'avviso, pericolo di ferite o danni materiali.

AVVISO

Indica consigli per l'impiego ed informazioni importanti.

Simboli sull'apparecchio

Prima della messa in funzione leggere le istruzioni per l'uso!

Indossare occhiali protettivi!

Indossare la protezione acustica!

Avviso per la rottamazione dell'apparecchio dimesso (vedi pagina 53)!

Per la vostra sicurezza

PERICOLO!

Leggere prima di usare l'elettroutensile ed agire conformemente:

• queste istruzioni per l'uso,
• le «Istruzioni di sicurezza generali» per l'uso di elettroutensili, nell'accluso fascicolo (Scritti N°: 315.915),
• le regole e le norme per la prevenzione degli infortuni vigenti nel luogo d'impiego.
  Questo elettroutensile è costruito secondo lo stato dell'arte e le regole tecniche di sicurezza riconosciute.

Tuttavia nel suo impiego possono derivare pericoli per l'incolumità e la vita dell'utilizzatore e di terzi, nonché danni alla macchina o ad altri beni materiali.

Usare l'elettroutensile solo

• per l'uso regolare previsto,
• in perfetto stato tecnico di sicurezza.

Eliminare immediatamente i guasti che pregiudicano la sicurezza.

Uso regolare

La sega circolare CS 62 18.0-EC è prevista

-per l'impiego professionale nell'industria e nell'artigianato,

-per tagli longitudinali e trasversali con andamento lineare,

-per tagliare legno massiccio e materiali in pannelli, come pannelli truciolari, listellari e pannelli MDF fino ad uno spessore massimo di 62 mm,

-per l'impiego di lame per sega circolare, fornite da FLEX per questo apparecchio.

Non è ammesso

-l'uso di lame di sega HSS e di dischi da taglio,

-l'uso stazionario come sega circolare da banco,

-l'uso all'aperto sotto la pioggia,

-l'uso in ambienti con atmosfera potenzialmente esplosiva.

Avvertenze di sicurezza per seghe circolari

PERICOLO!

Leggere ed applicare tutte le avvertenze di sicurezza e le istruzioni in questo manuale di istruzioni per l'uso. Gli errori nell'applicazione delle avvertenze di sicurezza e delle istruzioni per l'uso possono causare scosse elettriche, incendio e/o lesioni gravi. Conservare bene questo libretto d'istruzioni per l'uso futuro.

Procedura di taglio

■ PERICOLO: non avvicinare mai le mani alla zona del taglio e alla lama della sega. Con la seconda mano afferrare l'impugnatura supplementare o l'alloggiamento del motore. Se entrambe le mani tengono la sega, non possono essere ferite dalla lama.
■ Non mettere le mani sotto il pezzo. Sotto il pezzo, la calotta di protezione non può proteggere dalla lama.
■ Adeguare la profondità di taglio allo spessore del pezzo. Sotto il pezzo deve essere visibile meno dell'altezza completa di un dente.
Non tenere mai fermo il pezzo da segare con una mano o una gamba. Bloccare il pezzo su un alloggiamento stabile. Fissare il pezzo è importante per ridurre al minimo il pericolo di contatto con il corpo, incastramento della lama o perdita di controllo dell'attrezzo.
■ Quando si eseguono lavori durante i quali l'utensile montato potrebbe toccare linee elettriche nascoste, afferrare l'elettroutensile solo dalle superfici di presa isolate. Il contatto con una linea sotto tensione mette sotto tensione anche le parti metalliche dell'elettroutensile e provoca scosse elettriche.
■ Per tagli longitudinali impiegare sempre un finecorsa o una guida per bordi diritta. Ciò migliora la precisione del taglio e riduce la possibilità che la lama della sega si blocchi.

■ Impiegare sempre lame da taglio della misura corretta e con foro di alloggiamento adeguato (ad es. a stella o tondo). Le lame da taglio non adatte agli elementi di montaggio della sega girano in modo irregolare e possono far perdere il controllo dell'attrezzo.
■ Per la lama da taglio non impiegare mai rondelle d'appoggio o viti danneggiate o errate. Le rondelle d'appoggio e le viti per la lama da taglio sono state costruite in modo specifico per la sega e assicurano potenza ottimale e sicurezza di funzionamento.

Contraccolpi – Cause e relative avvertenze di sicurezza

Il contraccolpo è un'improvvisa reazione causata dalla lama della sega se questa resta agganciata o incastrata o viene orientata in modo errato; a seguito di un contraccolpo, la sega può sollevarsi in modo incontrollato e uscire dal pezzo muovendosi in direzione dell'operatore.

Se la lama della sega resta agganciata o bloccata nella fessura del taglio, si arresta e la forza del motore spinge la sega indietro in direzione dell'operatore.

Se la lama viene girata o orientata in modo errato nella fessura del taglio, i denti del bordo posteriore della lama possono restare agganciati nella superficie del pezzo; ciò può causare la fuoriuscita della lama dalla fessura e la sega si muove bruscamente in direzione dell'operatore.

Il contraccolpo è la conseguenza di un uso errato o anomalo della sega. Può essere evitato osservano le opportune misure di sicurezza, come descritto di seguito.

■ Mantenere saldamente la sega con entrambe le mani e portare le braccia in una posizione che consenta di assorbire la forza di un contraccolpo. Mantenersi sempre in posizione laterale rispetto alla lama della sega; non portare mai la lama in linea con il proprio corpo. In caso di contraccolpo la sega può saltare all'indietro; l'operatore tuttavia può controllare le forze del contraccolpo mediante opportune misure di sicurezza.

Se la lama della sega si blocca o se viene interrotto il lavoro, spegnere la sega e mantenerla con calma nel materiale fino all'arresto della lama. Non cercare mai di rimuovere la segare dal pezzo o di tirarla in direzione posteriore finché la lama si muove ancora, perché ciò può causare un contraccolpo. Rilevare ed eliminare la causa del bloccaggio della lama.
Se si desidera riavviare la sega mentre è inserita nel pezzo, centrare la lama nella fessura del taglio e controllare che i denti della sega non siano incastrati nel materiale. Se la lama della sega è bloccata, al riavvio della sega questa può fuoriuscire dal pezzo o causare un contraccolpo.
■ Supportate pannelli di grandi dimensioni per ridurre il pericolo di contraccolpi causati dell'incastramento della lama. I pannelli di grandi dimensioni possono piegarsi a causa del loro peso. I pannelli devono essere supportati su entrambi i lati, sia nelle vicinanze del taglio che verso il bordo.
Non utilizzare mai lame da taglio senza filo o danneggiate. Le lame da taglio senza filo o con denti orientati in modo errato determinano una fessura di taglio troppo stretta e, conseguentemente, maggiore attrito, incastramento della lama e contraccolpi.
■ Prima di eseguire il taglio stabilire la regolazione della profondità e dell'angolo del taglio. Se si modificano le regolazioni della lama durante il taglio, la lama può bloccarsi e causare un contraccolpo.
■ Usare particolare cautela se si eseguono tagli in pareti preesistenti o altre zone senza visibilità. Affondando nel materiale, la lama della sega può bloccarsi in oggetti nascosti e causare un contraccolpo.

Funzionamento della calotta di protezione

■ Prima di ogni utilizzo controllare che la calotta di protezione si chiuda correttamente. Non impiegare la sega se la calotta di protezione non si muove liberamente e non si chiude immediatamente. Non bloccare o legare mai la calotta di protezione, poiché in tal caso la lama da taglio rimarrebbe priva di protezione. Qualora la sega cadesse

accidentalmente al suolo, la calotta di protezione potrebbe deformarsi. Assicurarsi che la calotta di protezione possa muoversi liberamente e che non tocchi né la lama della sega né altre parti con tutti gli angoli e le profondità di taglio.

■ Controllare lo stato e il funzionamento della molla della calotta di protezione. Se la calotta di protezione e la molla non operano correttamente, sottoporre la sega a manutenzione. Elementi danneggiati, residui collosi o accumuli di trucioli causano ritardi nel lavoro della calotta di protezione inferiore.
■ Assicurarsi che, in fase di “immersione” con una regolazione dell’angolo di taglio diversa da 90°, la piastra di base della sega non si sposti. In caso di spostamento laterale la lama può impigliarsi e causare un contraccolpo.
Non posare la sega sul banco di lavoro o sul pavimento senza che la calotta di protezione copra la lama. Se la lama continua a girare senza protezione, mette in movimento la sega in direzione opposta alla direzione di taglio, segundo ciò che incontra. Prestare attenzione al tempo di arresto ritardato della lama dopo lo spegnimento.

Funzionamento della calotta di protezione inferiore

■ Prima di ogni utilizzo controllare che la calotta di protezione inferiore si chiuda correttamente. Non impiegare la sega se la calotta di protezione inferiore non si muove liberamente e non si chiude immediatamente. Non bloccare o legare mai la calotta di protezione inferiore in posizione d'apertura. Qualora la sega cadesse accidentalmente al suolo, la calotta di protezione inferiore potrebbe deformarsi. Aprire la calotta di protezione con la leva di ritrazione e assicurarsi che possa muoversi liberamente e che non tocchi né la lama della sega né altre parti con tutti gli angoli e le profondità di taglio.

■ Controllare il funzionamento della molla della calotta di protezione inferiore. Se la calotta di protezione inferiore e la molla non operano correttamente, sottoporre la sega a manutenzione. Elementi danneggiati, residui collosi o accumuli di trucioli causano ritardi nel lavoro della calotta di protezione inferiore.
■ Aprire manualmente la calotta di protezione inferiore solo per tagli speciali, come ad es. "tagli a immersione e angolari". Aprire la calotta di protezione inferiore con la leva di ritrazione e rilasciarla non appena la lama della sega si immerge nel pezzo. Per tutti gli altri lavori della sega, la calotta di protezione inferiore deve operare automaticamente.
Non posare la sega sul banco di lavoro o sul pavimento senza che la calotta di protezione inferiore copra la lama. Se la lama continua a girare senza protezione, mette in movimento la sega in direzione opposta alla direzione di taglio, segando ciò che incontra. Prestare attenzione al tempo di arresto ritardato della lama della sega.

Avvertenze di sicurezza supple- mentari

■ Non introdurre le dita nell'espulsore di trucioli. Parti in rotazione possono provocarvi ferite.
■ Non eseguire lavori tenendo la sega al di sopra della testa. Così facendo non si ha sufficiente controllo sull'elettroutensile.
L'elettroutensile non è previsto per l'uso stazionario. Esso non è previsto per funzionare su un banco da sega.
■ Non utilizzare lame di sega in acciaio HSS. Simili lame di sega si rompono facilmente.
■ Non segare metalli ferrosi. Trucioli ardenti possono incendiare l'aspirazione delle polveri.

Rumore e vibrazione

I valori di rumore e vibrazione sono stati rilevati secondo EN 62841.

Il livello di rumore stimato A

dell'apparecchio è tipicamente:

–Livello di pressione acustica: 83 dB(A);
-Livello di potenza acustica: 94 dB(A);
-Insicurezza: K = 3 dB.

Valore totale di vibrazione:

-Valore di emissione: a

-Insicurezza: K = 1,5 m/s

$$ _ \mathrm{h} < 2, 5 \mathrm{m} / \mathrm{s} _ {2} ^ {2} $$

PRUDENZA!

I valori di misura indicati sono validi solo per apparecchi nuovi. Nell'impiego quotidiano i valori di rumore e vibrazione cambiano.

i AVVISO

Il livello di vibrazioni indicato in queste istruzioni è stato misurato conformemente ad un procedimento di misura standardizzato in EN 62841 e può essere utilizzato per il confronto tra elettroutensili. Esso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettroutensile. Se tuttavia l'elettroutensile viene impiegato per altri usi, con diverso utensile montato o manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro. Per un'esatta stima della sollecitazione da vibrazioni si devono considerare anche i tempi, nei quali l'apparecchio è spento oppure è in funzione, ma non è effettivamente impiegato.

Questo può ridurre notevolmente la sollecitazione da vibrazioni per tutto il periodo di lavoro. Questo può ridurre notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro. Per proteggere l'operatore dall'effetto delle vibrazioni, stabilire misure di sicurezza aggiuntive, come ad esempio: manutenzione dell'elettroutensile e degli utensili impiegati, riscaldamento delle mani, organizzazione delle procedure di lavoro.

PRUDENZA!

In caso di pressione acustica superiore a 85 dB(A) indossare la protezione acustica.

Dati tecnici

		CS 62 18.0-EC
Tipo di apparecchio Sega circolare manuale
Batteria Ah 5,0
Tempo di ricarica (batteria da 5,0 Ah) min max. 45
Numero giri a vuoto rpm. 5.000
Foro di montaggio della lama di sega mm 20
max. diametro della lama di sega mm 165
max. larghezza di taglio mm 1,6
max. spessore del corpo della lama mm 1,0
max. profondità di taglio	mm 62
max. taglio obliquo		50°
Peso secondo la «EPTA-Procedure 01/2003» (con batteria da 5,0 Ah)	kg	3,9
Peso batteria	kg	0,72
Preimpostazione angolare		22,5°, 45°, 50°

Guida rapida

1 Filtro
2 B a t t e r i a
3 Sbloccaggio batteria
4 Calotta di protezione
5 Impugnatura
6 Impugnatura supplementare
7 Scala della profondità di taglio
8 Bloccaggio d'attivazione dell'interruttore di accensione/ spegnimento

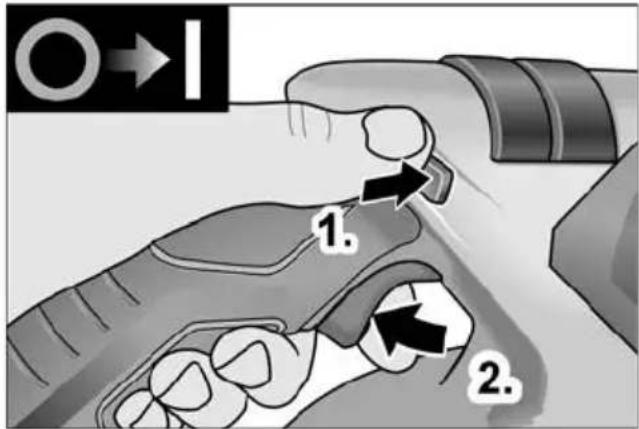

9 Accensione/spegnimento
10 Leva di bloccaggio per la preselezione della profondità di taglio
11 Vite di fermo per l'arresto parallelo
12 Manicotto di raccordo
13 Guida parallela

14 Chiave per viti a esagono cavo
15 Tasto di bloccaggio alberino
16 Scala per l'angolo di bisellatura
17 Piastra base
18 Leva di bloccaggio per angolo di bisellatura
19 Preselezione angolo
20 Lama circolare
21 Vite di serraggio con flangia di serraggio
22 Leva di ritrazione per calotta di protezione basculante
23 Vite di arresto per la preselezione angolo di bisellatura
24 Calotta di protezione basculante (calotta di protezione inferiore)

Istruzioni per l'uso

PERICOLO!

Per qualunque lavoro sull'elettroutensile rimuovere la batteria dall'apparecchio.

Prima della messa in funzione

Disimballare elettroutensile ed accessori e controllare la completezza della fornitura ed eventuali danni di trasporto.

Fissare o sostituire la lama da sega

AVVISO

Si consiglia di utilizzare solo lame per sega circolare fornite da FLEX per questo apparecchio.

• Utilizzare solo lame da taglio con diametro conforme alle scritte sulla sega.
• Cercare la lama da taglio corretta in funzione del materiale da segare.
• Utilizzare solo lame da taglio con contrassegno del numero di giri conforme al numero di giri indicato sull'elettroutensile o superiore.
• Utilizzare solo lame da taglio stabilite dal Costruttore, conformi a EN 847-1.

PERICOLO!

Per qualunque lavoro sull'elettroutensile rimuovere la batteria dall'apparecchio.

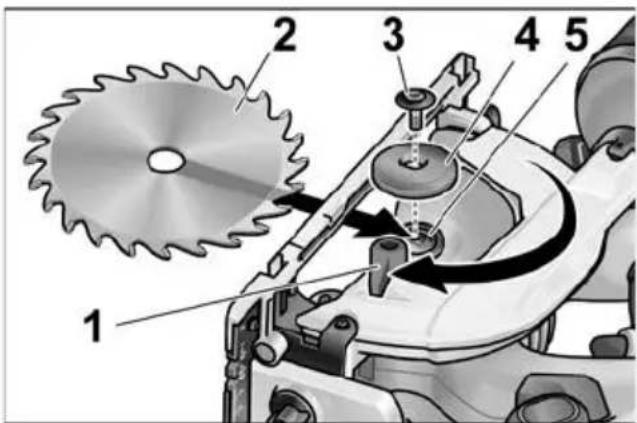

■ Premere l'arresto dell'alberino e manti- nerlo premuto.
Allentare la vite di serraggio con l'acclusa chiave per viti a esagono cavo ruotando in senso antiorario.
■ Svitare la vite di serraggio (3) e rimuovere la flangia di serraggio anteriore (4).
■ Estrarre la lama di sega (2) verso il basso fuori dal corpo della sega.

PRUDENZA!

• Attenzione alla posizione di montaggio della flangia di serraggio posteriore (5) ed anteriore (4).
• Direzione di taglio dei denti (direzione della freccia sulla lama da sega) e freccia del senso di rotazione sulla carcassa devono coincidere.

■ Se necessario, pulire la flangia di serraggio posteriore (5) ed anteriore (4).
■ Introdurre dal basso la lama di sega nel corpo della sega.
■ Sovrapporre la flangia anteriore (4) con il collare rivolto verso l'esterno ed avvitare a mano in senso orario la vite di serraggio (3).
■ Premere l'arresto dell'alberino e mantenerlo premuto. Stringere la vite di serraggio (3) con la chiave per viti a esagono cavo.

Aspirazione trucioli

PERICOLO!

Lo sviluppo di polvere da materiali, come vernici contenenti piombo, alcuni tipi di legno, minerali e metalli può rappresentare un pericolo per l'operatore o per le persone che si trovano nelle vicinanze. La respirazione oppure il contatto con queste polveri possono causare malattie delle vie respiratorio e/o reazioni allergiche.

• Provvedere ad una buona ventilazione del posto di lavoro!
• Se possibile, utilizzare un'aspirazione delle polveri esterna.
• Si raccomanda l'impiego di una maschera di respirazione con classe di filtro P2. Evitare accumuli di polvere sul posto di lavoro. Le polveri sono facilmente infiammabili.

■ Inserire l'attacco (1.).
■ Fissare il flessibile d'aspirazione con l'adattatore sull'attacco (2.).
■ Collegare il tubo di aspirazione all'impianto di aspirazione.
Osservare le istruzioni per l'uso dell'impianto di aspirazione!
Collegare il tubo flessibile al raccordo di aspirazione e controllare il fissaggio!

Regolare la profondità di taglio

AVVISO

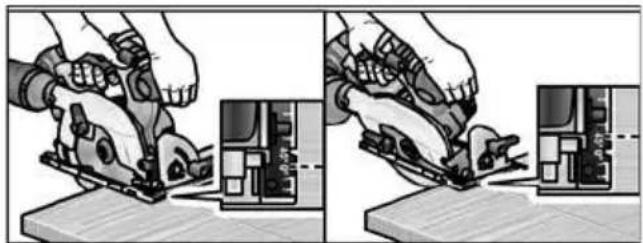

Per ottimi risultati di taglio la profondità di taglio deve superare di 2–5 mm lo spessore del materiale da tagliare.

PERICOLO!

Per qualunque lavoro sull'elettroutensile rimuovere la batteria dall'apparecchio.

■ Allentare la vite a traversino della regolazione della profondità di taglio.
■ Regolare sulla scala la profondità di taglio necessaria.
■ Stringere la vite a traversino.

Regolare l'angolo di smusso

AVVISO

Nella bisellatura la profondità di taglio è inferiore al valore di indicato sulla scala graduata per la profondità di taglio.

PERICOLO!

Per qualunque lavoro sull'elettroutensile rimuovere la batteria dall'apparecchio.

■ Allentare le viti a galletto (1.).
■ Regolare l'angolo di smusso necessario facendo riferimento alla scala (2.).
■ Stringere le viti a galletto (3.).

Inserimento/sostituzione della batteria

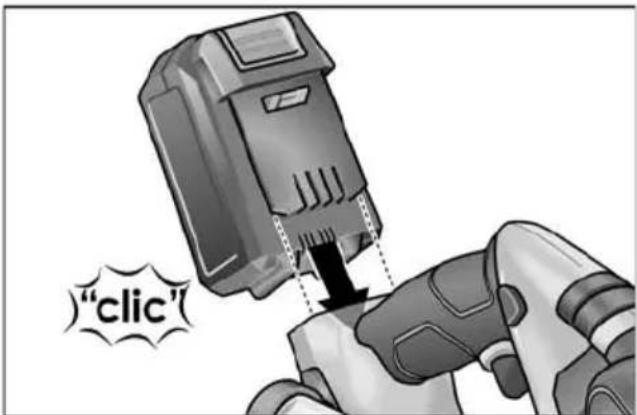

■ Spingere la batteria carica fino a farla scattare completamente nell'elettroutensile.

■ Per rimuovere la batteria, premere i tasti di sbloccaggio (1.) ed estrarre la batteria (2.).

PRUDENZA!

Quando la batteria non viene utilizzata, proteggere i contatti. La minuteria metallica sfusa può mettere in cortocircuito i contatti; pericolo di esplosione e d'incendio!

Condizioni di carica della batteria

■ Premendo il tasto, è possibile controllare il livello di carica della batteria sull'indicatore a LED.

L'indicatore si spegne dopo 5 secondi.

Se uno dei LED lampeggia, la batteria deve essere ricaricata. Se, dopo aver premuto il tasto, non si accende alcun LED, la batteria è guasta e deve essere sostituita.

Accendere e spegnere

PRUDENZA!

Per motivi di sicurezza l'interruttore non viene arrestato e mentre si sega deve essere mantenuto premuto.

Il blocco di accensione impedisce l'accensione indesiderata e blocca la cuffia di protezione.

Accendere la sega sempre solo quando è già in posizione di lavoro.

■ Spingere in alto e mantenere premuto il blocco di accensione (1.).
■ Premere l'interruttore e mantenerlo premuto (2.).
Rilasciare il blocco d'accensione (quando la sega è stata immersa).

Per spegnere:

■ Rilasciare l'interruttore.

Guida parallela

PERICOLO!

Per qualunque lavoro sull'elettroutensile rimuovere la batteria dall'apparecchio.

i AVVISO

Per deporre la sega nella valigia di trasporto fornita a corredo, smontare la guida parallela.

La guida parallela può essere montata a sinistra o a destra in direzione di spinta della sega.

■ Montare la vite ad alette/il morsetto per il fissaggio della guida parallela (1.).
■ Inserire la guida e regolarla alla larghezza desiderata (2.).
■ Stringere le viti ad alette (3.).

Lavorare con l'elettroutensile

PRUDENZA!

Dopo avere spento l'apparecchio, la lama da sega continua brevemente a girare per inerzia.

Quando la lama di sega in rotazione tocca il pezzo, può verificarsi un contraccolpo.

AVVISO

Una spinta in avanti troppo forte riduce il rendimento dell'apparecchio, peggiora la qualità di taglio e riduce la durata della lama da sega.

Segare seguendo l'intaglio

■ Collegare il tubo flessibile di aspirazione.
■ Regolare la profondità di taglio alla misura necessaria.
■ Se necessario regolare l'angolo di smusso.
■ Inserire la spina di alimentazione.
■ Accendere l'impianto di aspirazione.
■ Afferrare l'impugnatura con la mano destra.
■ Appoggiare la piastra base sul pezzo.
■ Accendere la sega ed attendere chelalama abbia raggiunto la velocità massima.
■ Avvicinare lentamente la sega al materiale.

AVVISO

I riferimenti di taglio sulla piastra base indicano la posizione della lama di sega nel taglio ad angolo retto.

■ Guidare la sega con avanzamento uniforme attraverso il materiale.
■ Alla fine del taglio:
- Spegnere la sega. La lama di sega continua ancora brevemente la sua rotazione!
– Al sollevamento della sega, la copertura di protezione basculante si chiude.
■ Alla fine del lavoro: Pulire accuratamente l'elettroutensile e gli accessori.

Filtro:

i AVVISO

Per la lavorazione di pezzi grandi o per tagliare bordi dritti si può anche fissare un listello o un utensile simile sul pezzo da tagliare e guidare la sega circolare con la piastra base lungo questo scontro ausiliario.

Caricabatteria

1 Vano inserimento batteria

2 C o n t a t t i

3 Fessure di ventilazione

4 Display per l'indicazione della condizione di esercizio

5 Cavo di rete con spina di rete

Il caricabatteria CA 10.8/18.0 è concepito per il caricamento di batterie FLEX dei tipi

-AP 10.8 (2,5 Ah),

-AP 18.0 (2,5 Ah),

-AP 10.8 (5,0 Ah),

-AP 18.0 (5,0 Ah).

Avvertenze per una lunga durata della batteria

PRUDENZA!

• Non caricare mai le batterie a temperature inferiori a 0 °C o superiori a 55 °C.
• Non caricare mai le batterie in ambienti con elevata umidità dell'aria o elevata temperatura ambiente.
• Durante il processo di carica non coprire le batterie o il caricabatteria.
• Una volta concluso il processo di carica estrarre la spina di rete del caricabatteria.

Durante il processo di carica la batteria e il caricabatteria si scaldano.

È un fenomeno normale!

Le batterie agli ioni di litio non soffrono del noto «effetto memoria». Tuttavia la batteria dovrebbe essere ricaricata solo quando è completamente scarica e il processo di ricarica dovrebbe essere concluso solo quando la batteria è completamente ricaricata.

Se le batterie restano inutilizzate per un lungo periodo, caricarle parzialmente e conservarle in un luogo freddo.

Processo di carica

PRUDENZA!

Inserire nel caricabatteria in dotazione solo batterie originali.

Inserire la spina di rete del caricabatteria. La retroilluminazione del display si accende per 2 secondi a luce verde, quindi si spegne. In questo modo il display segnala OK.

■ Inserire la batteria completamente nel caricabatteria fino allo scatto.

• Sul display vengono visualizzate alternativamente la durata residua del processo di carica (tempo mancante al caricamento completo della batteria) e l'illustrazione grafica dello stato di carica.
• La retroilluminazione del display è accesa a luce arancione se la batteria è carica in misura inferiore all'80%.
• A partire da una carica della batteria dell'80%, il display è illuminato a luce verde e viene indicato OK.

■ La batteria è completamente carica quando compare l'indicazione

La retroilluminazione verde si spegne dopo alcuni istanti.

■ Rimuovere la batteria dal caricabatteria.

■ Estrarre la spina d'alimentazione.

i AVVERTENZA

Se, dopo l'inserimento della batteria nel caricabatteria, il display lampeggia, è presente un guasto della batteria o del caricabatteria.

Il display lampeggia lentamente. Retroilluminazione arancione.

La batteria è troppo calda o troppo fredda. Il processo di carica inizia quando la batteria ha raggiunto la temperatura di ricarica (0°C...55°C).

Il display lampeggia velocemente. Retroilluminazione rossa.

Estrarre la batteria dal caricabatteria e reinserirla. Se l'indicazione permane identica, la batteria è guasta. Sostituire la batteria o farla controllare in un'officina specializzata.

Se questa segnalazione di guasto si ripete con un'altra batteria, è presente un difetto del caricabatteria. Far controllare il caricabatteria in un'officina specializzata.

Manutenzione e cura

PERICOLO!

Per qualunque lavoro sull'elettroutensile rimuovere la batteria dall'apparecchio.

Pulizia

Pulizia dell'elettroutensile

PERICOLO!

Non usare acqua o detergenti liquidi.

■ Soffiare regolarmente con aria compressa secca l'interno della carcassa con il motore.
■ Pulire il banco di taglio, i dispositivi di regolazione e la calotta di protezione con aspirapolvere e pennello.
Assicurare la libertà di movimento della calotta di protezione inferiore.
■ Spruzzare ogni tanto le articolazioni con olio per macchine.
■ Pulire anche la guida di scorrimento, per non pregiudicare la corretta guida della sega e di conseguenza la precisione del taglio.

Caricabatteria

ATTENZIONE!

Prima di qualsiasi lavoro estrarre la spina di rete. Non usare acqua o detergenti liquidi.

■ Rimuovere dalla carcassa lo sporco e la polvere con un pennello o un panno asciutto.

Riparazioni

Fare eseguire le riparazioni esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.

i AVVISO

Nel periodo di garanzia non vitre le viti sulla carcassa del motore. In caso d'inosservanza si estinguono i doveri di garanzia del produttore.

Ricambi ed accessori

Per altri accessori, specialmente utensili ad inserto, consultare il catalogo del produttore.

Per i disegni esplosi e le liste dei ricambi consultare il nostro sito: www.flex-tools.com

Istruzioni per la rottamazione e lo smaltimento

PERICOLO!

Rendere inservibili gli apparecchi fuori uso eliminando il cavo d'alimentazione.

Solo per paesi dell'UE

Non gettare elettroutensili nei rifiuti domestici!

Secondo la Direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettroutensili dimessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico.

AVVISO

Informarsi presso il rivenditore specializzato sulle possibilità di rottamazione.

Conformità (€

Dichiariamo sotto nostra esclusiva responsabilità che il prodotto descritto in «Dati tecnici» è conforme alle seguenti norme o documenti normativi:

EN 62841 conformemente alle norme delle direttive 2014/30/UE, 2006/42/CE, 2011/65/UE.

Il responsabile della documentazione tecnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Esclusione della responsabilità

Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da interruzione dell'esercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto.

Il costruttore ed il suo rappresentante non rispondono di danni causati da uso improprio o in combinazione con prodotti di altri produttori.

Contenido
