Tuotetyyppi	Sapilasaha
Merkki	Flex
Malli	RS 11-28
Jännite	230 V / 50 Hz
Ottoteho	1100 W
Tyhjäkäyntinopeus	0–2700 min⁻¹
Iskunpituus	28 mm
Paino (EPTA 01/2003)	3,6 kg
Suojausluokka	II (kaksoiseristys)
Maks. sahauspaksuus – Metalli	20 mm
Maks. sahauspaksuus – Puu	230 mm
Johdon pituus	4,0 m
Valaistus	Sisäänrakennettu LED
Päätoiminnot	Metallin, puun, muovin, laattojen, keramiikan sahaus; suorat, kaarevat, upotussahaukset (puu/muovi); putkien leikkaus
Nopeudensäätö	Portaaton liipaisinsäätö
Sahausohjain	Syvyyssäädettävä
Äänenpainetaso	91 dB(A)
Äänitehotaso	102 dB(A)
Tärinä (lastulevyn sahaus)	14 m/s² (epävarmuus K=1,5 m/s²)
Tärinä (puupalkin sahaus)	20 m/s² (epävarmuus K=1,5 m/s²)
Huolto	Ilma-aukkojen säännöllinen puhdistus; paineilmapuhallus; älä irrota vaihteen ruuveja takuuaikana
Turvallisuus	Käyttöohjeen lukeminen pakollista; henkilösuojaimet (suojalasit, kuulosuojaimet); katkaise virta ennen toimenpiteitä
Varaosat	Käytä ainoastaan Flex-alkuperäisosia; räjäytyskuvat osoitteessa www.flex-tools.com
Tarkoituksenmukainen käyttö	Ammattikäyttö (teollisuus ja käsityö)

Usein kysytyt kysymykset - RS 11-28 Flex

Miten vaihdan Flex RS 11-28 -sapilassahan terän?

Irrota laite verkkovirrasta. Kierrä työkalunpitimen lukitusta vastapäivään vanhan terän poistamiseksi. Aseta uusi terä pohjaan asti ja vapauta lukitus. Tarkista pito vetämällä terästä.

Miten säädän sahausohjainta?

Irrota laite verkkovirrasta. Paina sahausohjaimen lukitusta ja liu'uta ohjain haluttuun syvyyteen. Vapauta lukitus.

Mitä materiaaleja tällä sahalla voidaan leikata?

Flex RS 11-28 -sapilasaha on suunniteltu metallin (enintään 20 mm), puun (enintään 230 mm), muovin, laattojen ja keramiikan sahaukseen. Se mahdollistaa suorat, kaarevat ja upotussahaukset (puu/muovi).

Miten tehdään upotusleikkaus?

Käytä lyhyttä terää (<150 mm). Aseta saha siten, että ohjaimen alareuna on työkappaleella, eikä terä vielä kosketa. Kallista sahaa eteenpäin upottaaksesi terän hitaasti. Kun ohjain on tukevasti paikallaan, jatka sahausta. Älä tee upotusleikkausta metalliin.

Mikä on sahan teho ja nopeus?

Ottoteho on 1100 W. Tyhjäkäyntinopeus on säädettävissä 0–2700 iskua minuutissa portaatomalla liipaisimella.

Mikä on Flex RS 11-28 -sahan paino?

Paino on 3,6 kg EPTA 01/2003 -menettelyn mukaan.

Mitkä ovat melu- ja tärinätasot?

Äänenpainetaso on 91 dB(A) ja äänitehotaso 102 dB(A). Tärinä (emissioarvo) on 14 m/s² lastulevyn sahauksessa ja 20 m/s² puupalkin sahauksessa.

Mitkä turvallisuusohjeet ovat olennaisia?

Lue aina käyttöohje. Käytä suojalaseja ja kuulosuojaimia. Pidä laitetta eristetyistä kahvoista. Älä jarruta terää sivusuunnassa. Irrota verkkovirta ennen lisävarusteen vaihtoa tai puhdistusta.

Miten huollan sapilasahaa?

Puhdista ilma-aukot säännöllisesti kuivalla paineilmalla. Älä irrota vaihteen ruuveja takuuaikana. Anna korjaukset valtuutetun Flex-huoltoliikkeen tehtäväksi.

Mistä löydän yhteensopivia teriä ja varaosia?

Käytä ainoastaan Flex-alkuperäisteriä ja -osia. Räjäytyskuvat ja osaluettelot ovat saatavilla osoitteessa www.flex-tools.com.

KÄYTTÖOHJE RS 11-28 Flex

Symbole am Gerät .... 3

Technische Daten 3

Auf einen Blick 4

Käytetyt symbolit 81
Symbolit koneessa.... 81
Tekniset tiedot 81
Kuva työkalusta 82
Turvallisuudesta 83
Melu ja tärinä 84
Käyttöohjeet 85
Huolto ja hoito 87
Kierrätysohjeita 87
(€-vaatimustenmukaisuus ....88
Vastuun poissulkeminen 88

Käytetyt symbolit

VAROITUS!

Viittaa välittömästi uhkaavaan vaaraan. Ohjeen noudattamatta jättäminen saattaa johtaa kuolemaan tai vakaviin loukkaantumisiin.

VARO!

Viittaa mahdollisesti vaaralliseen tilanteeseen. Ohjeen noudattamatta jättäminen saattaa johtaa loukkaantumisiin tai esinevaurioihin.

OHJE!

Viittaa koneen käyttöä koskeviin ohjeisiin ja tärkeisiin tietoihin.

Symbolit koneessa

Lue käyttöohjeet ennen koneen käyttöönottoa!

Käytä silmiensuojaimia!

Käytä kuulonsuojaimia!

Vanhan laitteen kierrätysohjeet (katso sivu 87)!

Tekniset tiedot

Puukkosaha RS 11-28
Verkkojännite	V/Hz	230/50
Ottoteho W 1100
Tyhjäkäynti-iskuluku	min ^-1	0–2700
Iskupituus mm 28
Max. materiaalin paksuus– Metalli– Puu	mm mm	20 230
Paino EPTA-menettelyn 01/2003 mukaisesti	kg 3,6
Suojausluokka II

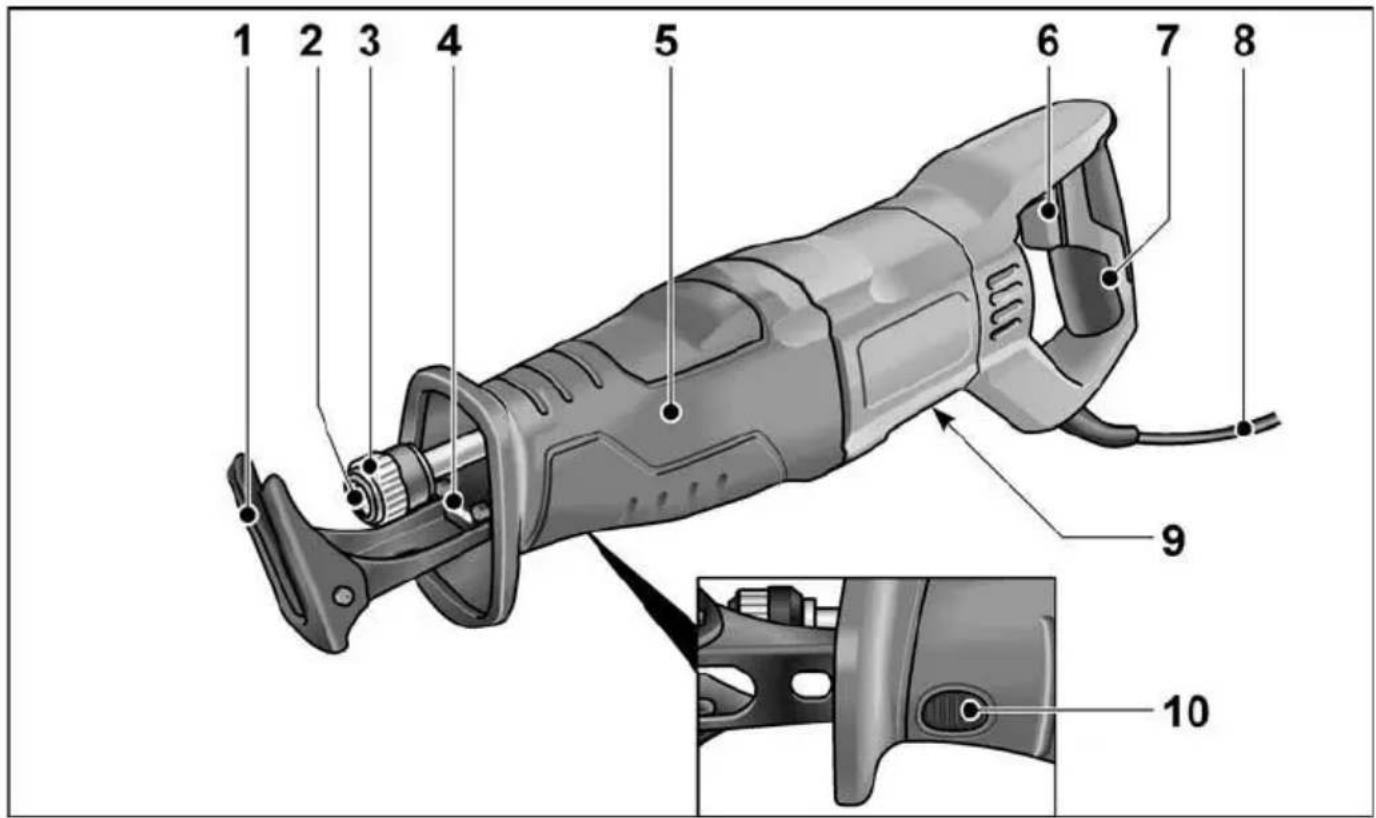

Kuva työkalusta

Työskentelykohdan valaisemiseen.

5 Etumainen käsiote

6 Virtakytkin

Käynnistys ja pysäytys sekä maksimiiskuluvun säätö.

7 Takakahva

8 Verkkojohto 4,0 m ja pistotulppa

9 Tyyppikilpi *

Lue kaikki turvallisuus- ja muut ohjeet.

Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää käyttötarvetta varten.

Lue ohjeet ennen sähkötyökalun käyttöä ja toimi niiden mukaisesti:

– sähkötyökalun käyttöohje,
- sähkötyökalujen käyttöä koskevat »Yleiset turvallisuusohjeet« oheisessa vihkosessa (dokumentti nro: 315.915),
- käyttöpaikalla voimassa olevat ohjeet ja työsujelumääräykset.

Tämä sähkötyökalu on valmistettu uusimman teknisen tietämyksen ja hyväksyttyjen turvateknisten säännösten mukaisesti. Tästä huolimatta sen käytöstä saattaa aiheutua hengenvaaraa sähkötyökalun käyttäjälle ja muille henkilöille ja itse työkalu tai muu esineistö voi vaurioitua. Sähkötyökalua saa käyttää vain

• määräystenmukaiseen käyttötarkoitukseen,
  – sen ollessa teknisesti moitteettomassa kunnossa.

Turvallisuuteen vaikuttavat häiriöt on korjattava välittömästi.

Määräystenmukainen käyttö

Puukkosaha on tarkoitettu

• ammattikäyttöön teollisuudessa ja työpajoissa,
  – metallin, muovin ja puun sahaamiseen,
  – laattojen ja keramiikan sahaamiseen,
  – suoraan ja kuvioleikkaamiseen,
  – putkien leikkaamiseen,
  – käytettäväksi tarkoitukseen sopivalla ja valmistajan tälle koneelle suosittelemalla työkalulla.

Puukkosahoja koskevat turvallisuusohjeet

- Pidä kiinni työkalusta vain eristetyistä kahvaosista, kun työskentelet paikoissa, joissa sähkötyökalu voi osua piilossa olevaan sähköjohtoon tai koneen omaan verkkojohtoon. Kosketus jännitteiseen johtoon voi tehdä myös työkalun metalliosat jännitteisiksi ja johtaa sähköiskuun.

- Pidä kätesi kaukana sahausalueesta. Älä laita käsiä työkappaleen alle. Sahanterän kosketus aiheuttaa loukkaantumisvaaran.

■ Paina sähkötyökalua työkappaletta vasten vain sen ollessa päälle kytkettynä. On olemassa takaiskun vaara, jos työkalu jää kiinni materiaaliin.

■ Huolehdi, että sahausjalka on aina sahattavaa materiaalia vasten. Sahanterä voi jäädä kiinni, jolloin käyttäjä menettää sähkötyökalun hallinnan.

■ Katkaise sähkötyökalusta käytön jälkeen virta ja vedä sahanterä leikkauskohdasta vasta sitten, kun työkalu on täysin pysähtynyt. Näin vältät takaiskun ja voit laskea työkalun turvallisesti käsistäsi.

Käytä vain ehjiä, virheettömiä sahanteriä. Taipuneet tai tylsät sahanterät voivat katketa tai aiheuttaa takaiskun.

- Älä hidasta sahanterän nopeutta painamalla sitä sivusuuntaan. Sahanterä voi vahingoittua, katketa tai aiheuttaa takaiskun.

Kiinnitä materiaali hyvin. Älä tue työkappaletta kädellä tai jalalla. Älä kosketa esineitä tai maata käynnissä olevalla sahalla. Takaiskun vaara.

Käytä tarkoitukseen sopivaa rakenneilmaisinta tms. etsintälaitetta piilossa olevien johtojen ja putkien paikantamiseen tai käänny paikallisen energia- ja vesilaitoksen puoleen. Sähköjohtoihin osuminen saattaa aiheuttaa tulipalon ja sähköiskun. Kaasuputken vahingoittaminen saattaa aiheuttaa räjähdyksen. Osuminen vesijohtoon aiheuttaa aineellista vahinkoa tai saattaa aiheuttaa sähköiskun.

• Älä käytä sähkötyökalua, jos sen johto on vaurioitunut. Älä koske vaurioituneeseen johtoon, vaan irrota verkkopistoke pistorasiasta, jos johto vaurioituu käytön aikana. Vaurioituneet johdot lisäävät sähköiskun vaaraa.
• Pidä työskenneltäessä sähkötyökalusta kiinni molemmin käsin ja seiso tukevassa asennossa. Sähkötyökalun käyttäminen on turvallista vain molemmin käsin.
• Pidä työskentelypaikkasi siistinä. Eri materiaalien sekoitukset ovat erittäin vaarallisia. Kevytmetallipöly saattaa syttyä palamaan tai räjähtää.
• Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin lasket sen käsistäsi. Käyttötyökalu saattaa tarttua kiinni ja seurauksena voi olla sähkötyökalun hallinnan menettäminen.
  Kiinnitä työkappale kunnolla. Kiinnityslaitteella työkappale pysyy varmemmin paikallaan kuin käsin kiinnipitämällä.

Erityisiä turvallisuusohjeita

• Älä työstä materiaaleja, joista vapautuu terveydelle vaarallisia aineita (esim. asbestia).
  Käytä sähkötyökalun merkitsemiseen vain tarroja. Älä poraa reikiä sähkötyökalun runkoon.

Melu ja tärinä

Melu- ja tärinäarvot mitattiin standardin EN 60745 mukaan.

Koneen A-painotettu melutaso on tavallisesti:

• Äänenpainetaso: 91 dB(A);
• Äänitehotaso: 102 dB(A);
  – Epävarmuus K: 3 dB.

Tärinän kokonaisarvo:

– Lastulevyn sahaus, päästöarvo a_h : 1 2
– Puupalkkien sahaus, päästöarvo a_h : 2 2
– Epävarmuus K: 1,5 m/s ^2

HUOM.!

Ilmoitetut mittausarvot koskevat uusia laitteita. Päivittäisessä käytössä melu- ja tärinäarvot muuttuvat.

i OHJE!

Näissä ohjeissa ilmoitettu tärinätaso on mitattu standardissa EN 60745 normitetun mittausmenetelmän mukaan ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös tärinäaltistuksen alustavaan arviointiin. Ilmoitettu tärinätaso tarkoittaa altistumisen tasoa sähkötyökalun pääasiallisessa käyttötarkoituksessa. Mutta jos sähkötyökalua käytetään muihin käyttötarkoituksiin, normaalista poikkeavilla käyttötyökaluilla tai sitä ei ole huollettu riittävästi, tärinätaso saattaa poiketa ilmoitetusta. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi suurempi. Tärinäaltistuksen tarkassa arvioinissa tulee huomioida myös ne ajat, jolloin laite on kytketty pois päältä tai se on käynnissä, mutta ei todellisessa käytössä. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi alhaisempi.

Määrittäkää lisätoimenpiteet koneen käyttäjän suojaamiseksi tärinän vaikutukselta, kuten esimerkiksi: sähkötyökalun ja työkaluterien huolto, käsien suojaaminen kylmältä, työnkulun suunnittelu.

VARO!

Melutason ylittäessä 85 dB(A) käytä kuulonsuojaimia.

Käyttöohjeet

Ennen käyttöönottoa

Ota sähkötyökalu ja varusteet pois pakkauksesta ja tarkista, ettei toimituksesta puutu mitään ja ettei ole kuljetusvaurioita.

Sahanterien kiinnitys/vaihto

VAROITUS!

Irrota pistoke pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Käytetyn sahanterän painaminen irti

VARO!

• Vaihtotyökalut voivat kuumentua käytössä. Käytä suojakäsineitä!
• Irrotussuunnassa ei saa olla ihmisiä, eläimiä tai herkästi vaurioituvia pintoja.

Avaa istukan lukitsin vastapäivään kiertämällä ja pidä kierretyssä asennossa (1.).

Jousivoima painaa käytetyn sahanterän irti (2.).

i OHJE!

Jos käytetty sahanterä ei ponnahda irti, vedä sahanterä eteenpäin irti istukasta.

Uuden sahanterän kiinnitys

Valitse sahanterä työstettävän materiaalin mukaan. Katso sopivat sahanterät valmistajan tuote-esitteistä.

VARO!

Sahanterän hampaat voivat aiheuttaa vammoja. Käytä suojakäsineitä!

Istukassa ei saa olla sahausjäänteitä. Poista lika paineilmalla tai harjalla.

■ Avaa istukka vastapäivään kiertämällä (1.), istukka lukittuu ääriasentoon.
■ Aseta sahanterä istukkaan ja työnnä vasteeseen saakka (2.).
■ Vapauta istukan lukitsin, jolloin jousivoima lukitsee lukitsimen.
■ Tarkasta sahanterän kunnollinen kiinnitys vetämällä sahanterästä useita kertoja.

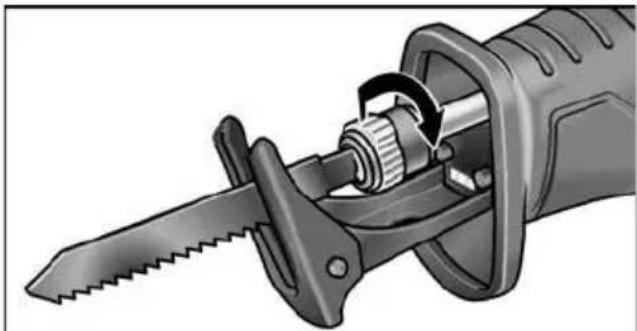

i OHJE!

Jos istukan lukitsin ei lukitu kunnolla, lukitse istukan lukitsin myötäpäivään kiertämällä.

Sahausjalan käyttäminen

VAROITUS!

Irrota pistoke pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Sahausjalan pitää olla aina sahattaessa materiaalia vasten liiallisen tärinän välttämiseksi.

Sahausjalan käyttämisellä voi esimerkiksi rajoittaa sahanterän leikkauksen syvyyttä.

■ Paina sahausjalan lukitsinta (1.).

■ Aseta sahausjalka tarvittavalle syvyydelle (2.).
■ Vapauta sahausjalan lukitsin.

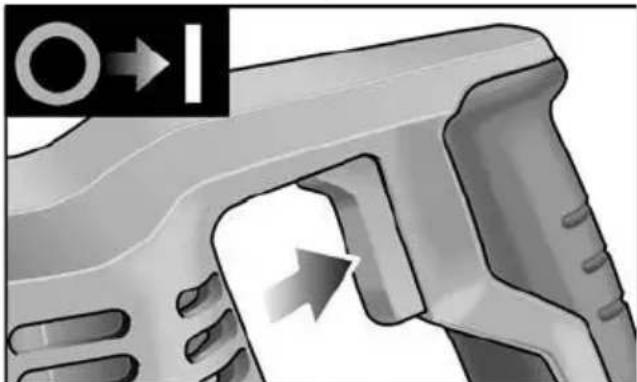

Sähkölaitteen kytkeminen päälle ja pois päältä

Sähkötyökalun käyttökytkimellä on mahdollista lisätä vähitellen iskulukua maksimiarvoon saakka.

■ Paina käynnistyskytkintä ja pidä painettuna. Sähkötyökalu on päällä.

Päällä olevan sähkötyökalun LED-valo valaisee työskentelykohdan.

Työkalun pysäytys:

■ Päästä käynnistyskytkin vapaaksi.

Työohjeita

VAROITUS!

Pidä sähkötyökalusta aina kiinni molemmin käsin!

Kiinnitä sahattava työkappale mahdollisuuksien mukaan ruuvipenkkiin.
Sahassa on sahausjalka. Se vähentää tärinää. Lisäksi sillä saa suorakulmaisen leikkauksen.
■ Pysäyttämisen jälkeen sahanterä on vielä jonkin aikaa käynnissä.
- Älä koskaan koske sahanterään heti käytön jälkeen, koska se voi olla erittäin kuuma.

Metallin sahaaminen

Metallia sahatessa levitä voiteluainetta leikkauslinjalle. Näin estetään materiaalin liika kuumeneminen.

Puun sahaaminen

Aseta saha kohtisuoraan työkappaletta kohti. Ohjaa sahaa tasaisella painamisella puun läpi, paina samalla sahausjalkaa työkappaletta vasten.

Sahaaminen suoraan seinällä

Bimetalli-sahanterien joustavuuden ansiosta putkia voi sahata seinää vasten. Käytä siihen tarpeeksi pitkää sahanterää, jonka pituus ylittää putken halkaisijan pituuden. Aseta sahanterä seinää vasten, niin että taivutuskohta on sahattavan työkappaleen ulkopuolella.

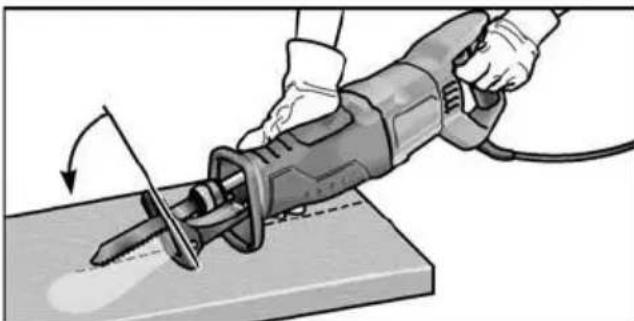

Upotussahaus

Saha sopii muoviin ja puuhun tehtäviin upotuksiin. Käytä upotussahauksissa vain lyhyitä sahanteriä (< 150 mm)!

■ Aseta sahausjalan alareuna työkappaleelle niin, että sahanterä ei koske työkappaletta.

■ Kytke saha päälle.
■ Paina sahausjalkaa lujasti työkappaletta vasten ja käännä sahaa eteenpäin. Upota sahanterä hitaasti työkappaleeseen.

■ Kun sahausjalka on kokonaan työkappaletta vasten, jatka sahaamista halutun sahauslinjan mukaisesti.

i OHJE!

Älä tee upotusleikkausta metalliin.

Lisäohjeita

• Terävien työkalujen käyttö lisää työtehoa ja pidentää sähkötyökalun käyttöikää.
  – Puhdista sähkötyökalu töiden jälkeen ja säilytä sitä kuljetuslaukussa kuivassa paikassa.

Huelto ja hoito

VAROITUS!

Irrota pistoke pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Puhdistus

VAROITUS!

Äärimmäisissä käyttöolosuhteissa metalleja työstettäessä työkalun rungon sisälle saattaa kerääntyä sähköä johtavaa pölyä.

■ Puhdista työkalu ja jäähdytysilma-aukot säännöllisin välein. Puhdistusväli riippuu työstettävästä materiaalista ja käyttöajan pituudesta.
■ Puhalla työkalun sisätila ja moottori puhtaaksi kuivalla paineilmalla säännöllisin välein.

Vaihteisto

i OHJE!

Älä avaa vaihteistopään ruuveja sähkötyökalun takuuaikana. Jollei ohjetta noudateta, valmistajan myöntämä takuu raukeaa.

Korjaukset

Korjaukset saa suorittaa vain valmistajan valtuuttama huoltoliike.

Varaosat ja tarvikkeet

i OHJE!

Vaihda hiiliharjojen tilalle vain valmistajan alkuperäisosia. Käytettäessä muiden valmistajien hiiliä valmistajan myöntämä takuu ei enää ole voimassa.

Katso muut lisätarvikkeet, etenkin käyttötyökalut, valmistajan tuote-esitteestä.

Räjäytyskuvat ja varaosaluettelot löydät kotisivuiltamme:

www.flex-tools.com

Kierrätysohjeita

VAROITUS!

Tee käytöstä poistetut koneet käyttökelvottomaksi irrottamalla liitäntäjohto.

Sähkö- ja elektroniikkalaiteromusta annetun EU-direktiivin 2012/19/EU ja sen voimaansaattavien kansallisten säädösten mukaisesti tulee käytöstä poistetut sähkötyökalut kerätä erikseen ja toimittaa asianmukaiseen hyötykäyttöpisteeseen.

Hävitä laite, tarvikkeet ja pakkaus ympäristöystävällisesti toimittamalla ne kierrätykseen. Lajipuhdasta kierrätystä varten muoviosissa on merkintä.

i OHJE!

Lisätietoja kierrätysmahdollisuuksista saat alan liikkeistä!

CE-vaatimustenmukaisuus

Vakuutamme yksinomaisella vastuullamme, että kohdassa »Tekniset tiedot« kuvattu tuote on seuraavien standardien tai ohjeellisten asiakirjojen mukainen:

EN 60745 direktiivien 2014/30/EU, 2006/42/EY, 2011/65/EU määräysten mukaisesti.

Vastuun poissulkeminen

Valmistaja ja valmistajan edustaja eivät vastaa vahingoista tai menetyksistä, joiden syynä on liiketoiminnan keskeytyminen johtuen tuotteesta tai siitä, ettei tuotetta mahdollisesti voida käyttää. Valmistaja ja tämän edustaja eivät vastaa vahingoista, joiden syynä on epääasiallinen käyttö tai käyttö yhdessä muiden valmistajien tuotteiden kanssa.
