KASUTUSJUHEND BWE 16-9 14 Flex

et Originaalkasutusjuhend 204

It Originali naudojimo instrukcija 213

Kasutatud sümbolid 204

Toote sümbol 204

Teie ohutuse heaks ..... 204

Müra- ja vibratsioon 207

Tehnilised andmed 208

Ülevaade 209

Kasutusjuhend 210

Hooldus ja korrashoid .....212

Jäätmekäitlus 212

C€-Vastavus. 212

Vastutuse välistamine .....212

Kasutatud sümbolid

HOIATUS!

Tähistab ohtlikku olukorda. Juhise eiramine vöib pöhjustada vigastusi vöi tekitada materiaalset kahju.

MÄRKUS

Tähistab olulist informatsiooni või nõuannet kasutajale.

Toote sümbol

Vigastusohu vähendamiseks lugege kasutusjuhend läbi!

Kanda silmakaitset!

Töötage alati kahe käega!

Vana seadme jäätmekäitlus (vaata lehekülge 212)!

Kaitseklass II

CE-märgis

Teie ohutuse heaks

HOIATUS!

Enne elektritööriista kasutamist lugeda läbi järgmised juhendid ja pidada neist kinni:

- käesolev kasutusjuhend,

– „Üldised ohutusnõuanded” elektritööriistade käsitsemiseks kaasasolevas brošüüris (tekstide-nr: 315915),

– töökohal kehtivad önnetusjuhtumite ärahoidmise eeskirjad.

Elektritööriist on valmistatud uusima tehnika ja tunnustatud ohutuseeskirjade järgi. Sellest hoolimata võib käsitsemisel tekkida olukord, mis võib ohustada seadmega töötaja või kolmanda isiku elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju. Kasutada elektritööriista ainult

– selleks ette nähtud otstarbel,

- tehniliselt korras seisundis.

Turvalisust ohustavad rikked tuleb kiiresti kõrvaldada.

Otstarbekohane kasutamine

Teemant-avalõikur BWE 16-9 14 on ette nähtud

– professionaalseks kasutamiseks tööstuses ja käsitöönduses,

– läbivate ja mitteläbivate avade käsitsi lõikamiseks looduskivisse, betooni ja sarnastesse materjalidesse teemant-avalõikureid ja vett kasutades,

- kasutada tuleb selles juhendis kirjeldatud tarvikut. Lubatud perifeerkiirust ja tarviku maksimaalset läbimõõtu ei tohi ületada.

Üldised ohutusjuhised avade lõikamiseks

HOIATUS!

Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste mittetäitmise tagajärjel võib tekkida elektrilöök, puhkeda tulekahju ja/või tekkida rasked kehavigastused. Hoidke köik ohutusnõuded ja juhised alles, et neid ka hiljem lugeda.

■ Seda elektritööriista kasutatakse avalõikurina. Lugege läbi kõik seadmega kaasas olevad ohutusjuhised, suunised, kirjeldused ja andmed. Kui te ei järgi kõiki järgmisi suuniseid, võib tagajärjeks olla elektrilöök, tulekahju ja/või tõsised vigastused.
■ See elektritööriist ei sobi lihvimiseks, liivapa beriga lihvimiseks, traatharjadega töötami seks, poleerimiseks ega abrasiivlõikamiseks; kui elektritööriistaga te hakse töid, mille jaoks see ei ole ette näh tud, võivad tekkida ohtlikud olukorrad või vigastused.
- Ärge kasutage elektritööriista talitluseks, milleks see ei ole spetsiaalselt konstrueeritud ja selle valmistaja poolt ette nähtud. Selline ümberehitus võib põhjustada kontrolli kaotamist ja tõsiseid kehavigastusi.
- Årge kasutage tarvikuid, mida tootja ei ole spetsiaalselt selle elektritööriistaga töötamiseks ette näinud või määranud. Ainuuksi see, et tarviku saab elektritööriista külge kinnitada, ei tähenda veel, et sellega saab ka ohutult töötada.
Tarviku välisläbimõõt ja paksus peavad vastama elektritööriista mõõtudele. Valede mõõtmetega tarvikud ei ole piisavalt kaitstud ning neid ei ole võimalik piisavalt kontrollida.
■ Lihvkettad, lihvtallad või muud tarvikud peavad teie elektritööriista lihvispindliga täpselt sobima. Tarvikud, mis ei sobi täpselt teie elektritööriista lihvispindliga, ei pöörle ühtlaselt, vibreerivad väga tugevalt ja võivad põhjustada seadme üle kontrolli kaotamise.

Tarviku kinnitusmõõtmed peavad sobima elektritööriista kinnitusvahendi mõõtmetega. Elektritööriistale ebatäpselt kinnitatud tarvikud pöörlevad ebaühtlaselt, vibreerivad väga tugevalt ja võivad põhjustada kontrolli kaotamist.
- Ärge kasutage kahjustunud tarvikuid. Enne kasutamist kontrollige alati, kas tarvikul ei ole katkisi kohti ja pragusid, ning kas lihvtallal ei ole pragusid või kulumisjälgä. Kui elektritööriist või tarvik kukub maha, kontrollige üle, ega see ei ole viga saanud, või võtke kasutusele uus tarvik. Pärast tarviku ülekontrollimist ja paigaldamist astuge ise, ja astugu ka köik teised läheduses viibivad inimesed pöörleva tarviku juurest eemale ning laske seadmel maksimaalsete pööretega töötada minut aega. Kahjustunud tarvikud purunevad tavaliselt selle katseaja jooksul.
Kandke isikukaitsevahendeid. Sõltuvalt töö iseloomust kandke kogu nägu katvat näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmumaski, kuulmiskaitset, kaitsekindaid või spetsiaalset põlle, mis kaitseb teid väikeste lihvimis- ja materjaliosakeste eest. Silmi tuleks erinevate tööde puhul kaitsta õhku paiskuvate osakeste eest. Tolmu- ja hingamismask peavad kaitsema töötamisel tekkiva tolmu eest. Pikemat aega müra käes töötamise tagajärjel võib tekkida kuulmiskadu.
■ Hoolitsege selle eest, et teised inimesed jääksid teie tööpiirkonnast ohutusse kaugusesse. Igaüks, kes siseneb tööpiirkonda, peab kandma isikukaitsevahendeid. Töödeldava materjali või purunenud tarviku küljest võib üles lennata tükikesi, mis võivad põhjustada vigastusi ka otsesest tööpiirkonnast kaugemal.
Tööde teostamisel, kus seade võib kokku puutuda peidetud elektri-juhtmetega või minna vastu seadme enda võrgukaablit, hoidke kinni ainult seadme isoleeritud käepidemetest. Kokkupuude pingestatud juhtmetega võib pingestada ka seadme metallosad ja põhjustada elektrilöögi.

■ Hoidke toitekaabel pöörlevast tarvikust eemal. Kui kaotate seadme üle kontrolli, vöib seade toitekaabli läbi lõigata vöi minna vastu toitekaablit ja tõmmata teie käe vöi käsivarre vastu pöörlevat tarvikut.
- Ärge pange elektritööriista kunagi enne käest ära, kui tarvik on täielikult seisma jäänud. Pöörlev tarvik võib minna vastu pinda, millele te soovite seda asetada, ning te võite kaotada kontrolli elektritööriista üle.
- Ärge jätke elektritööriista ühest kohast teise viimise ajaks käima. Teie rõivad võivad kogemata puutuda vastu pöörlevat tarvikut ning tarvik võib teid vigastada.
■ Puhastage regulaarselt oma elektritööriista ventilatsiooniavasid. Mootori jahutusventilaator tömbab korpusesse tolmu ning suur kogus metallitolmu võib põhjustada elektrilisi ohtusid.
- Ärge kasutage elektritööriista süttivate materjalide lähedal. Sädemed võivad need materjalid põlema süüdata.

Tagasilöök ja vastavad ohutusjuhised

Pöörleva tarviku (lihvketta, lihvtalla, traatharja vms) kinnijäämise või kiilumise tagajärjel tekib äkilise reaktsioonina tagasilöök.

Blokeerumisel seiskub pöörlev tarvik järsult. Kontrollimatult töötava elektriseadme tarvik hakkab kohas, kus see blokeerus, kiiresti pöörlema tarviku pöörlemissuunale vastupidises suunas.

Kui näiteks lihvketas haakub või blokeerub töödeldavas materjalis, võib lihvketta serv, mis tungib töödeldavasse materjali, kinni jääda ning murduda või tekitada tagasilöögi. Niisugusel juhul liigub lihvketas kas seadme kasutaja poole või temast eemale, sõltuvalt sellest, kummale poole ketas kinni jäänud kohas pöörles. Niisuguses olukorras võivad lihvkettad ka puruneda.

Tagasilöök tekib elektritööriista vale või puuduliku kasutamise tagajärjel. Seda saab vältida sobivate, järgnevalt kirjeldatud ettevaatusabinõude rakendamisega.

■ Hoidke elektritööriistast korralikult kinni ning valige kehale ja kätele niisugune tööasend, mis võimaldab tagasilöögi tekkimisel optimaalselt reageerida.
Kasutage alati lisakäepidet (kui see on olemas), et käivitumisel oleks kontroll tagasilöögijõudude või reaktsiooni-momentide üle võimalikult suur.
Sobivate ettevaatusabinõude rakendamisega saavad seadme kasutajad hoida tagasilöögijõudusid ja reaktsioonimomente kontrolli all.
- Ärge kunagi pange kätt pöörleva tarviku lähedale. Tagasilöögi tekkimisel vöib tarvik joosta üle teie käe.
■ Vältige oma kehaga seda piirkonda, kuhu elektritööriist tagasilöögi tekkimisel liigub. Tagasilöögijõu mõjul hakkab elektritööriist blokeerunud kohas liikuma lihvketta pöörlemisele vastupidises suunas.
■ Eriti ettevaatlik olge nurkade, teravate servade vms piirkonnas. Vältige tarvikute töödeldavalt detaililt eemalehüppamist ja kinnikiilumist. Pöörlev tarvik kiilub nurkades, teravatel servadel ja põrkumisel kergesti kinni. Tagajärjeks on kontrolli kaotamine või tagasilöögi teke.
- Ärge kasutage ketiga või hammastega saelehte. Nende tarvikute kasutamisel tekib sagedamini tagasilöök või kontrolli kaotamine seadme üle.

MATERIAALNE KAHJU!

Andmeplaadile märgitud pinge peab vastama kohalikule vörgupingele.

Müra- ja vibratsioon

MÄRKUS

A-sageduskorrektsooniga mürataseme väärtused ja vibratsiooni koguväärtused on esitatud tabelis „Tehnilised andmed“. Müra- ja vibratsiooninäitajad määrati standardi EN 62841 kohaselt.

HOIATUS!

Antud mõõteväärtused kehtivad uute seadmete kohta. Igapäevases töös müra- ja vibratsiooni näitajad muutuvad.

MÄRKUS

Käesolevas öpetuses antud vibratsiooni tase on möödetud juhendi EN 62841 standarditud möötmismeetodi järgi ning seda vöib kasutada elektriliste tööriistade omavaheliseks vördlemiseks.

Sobib ka vibratsiooni koormuse esialgseks hindamiseks. Antud vibratsiooni tase kehtib elektrilise tööriista jaoks ette nähtud kasutuste kohta.

Kui elektrilist tööriista kasutatakse muuks otstarbeks, muude tarvikutega või ei hooldata nõuetele vastavalt, võivad tekkida kõrvalekalded nimetatud vibratsiooni tasemest. Vibratsiooni koormus võib kogu tööaja lõikes tunduvalt suureneda.

Vibratsiooni koormuse täpsel hindamisel tuleks arvestada ka aegu, mil tööriist on välja lülitatud või küll käib, ent sellega ei töötata. See võib vibratsiooni koormust kogu tööaja lõikes tunduvat vähendada.

Määrake kindlaks täiendavad kaitsemeetmed kasutaja kaitsmiseks vibratsiooni mõju eest, nt elektrilise tööriista ja tarvikute hooldamine, organiseeritud tööprotsesside korraldamine, püüda alati hoida käed soojad.

ETTEVAATUST!

Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitset.

Tehnilised andmed

Tootetüüp BWE 16-9 14
Toode Teemant-avalõikur
Võrgupinge V/Hz 220-240 / 50-60
Kaitseklass		☐ / II
Võimsustarve W 1600
Väljundvõimsus W 950
Pöörete arv tühikäigul p/min 3500-9000
Nimiväärtus pöörete arv tühikäigul p/min 10400
Tööriistakinnitus ∅ M14
Kinnituskrae läbimõõt	mm	43
Teemant-avalõikuri ∅	mm	max. 14
Veeühendus		12 " (isesulguva kiirühendusega), max 6 bari
Kaal „FLEX-procedure 01“ kohaselt (ilma kaablita)	kg	3,0
A-korrigeeritud müratase vastavalt normile EN 62841 (vt „Müra- ja vibratsioon“):
Helirõhutase LpA	dB(A)	85
Helilvõimsustase LWA	dB(A)	93
Mõõtemääramatus K	db	3,0
Vibratsiooni koguväärtus vastavalt normile EN 62841 (vt „Müra- ja vibratsioon“):
Emissiooniväärtus ah looduskivi lõikamisel	m/s2	4,67
Mõõtemääramatus K	m/s2	1,5

Ülevaade

1 Käepide
2 Spindli lukustus

Spindli fikseerimiseks tarviku vahetamise ajal.

3 Ülekande korpus
4 Kipplüliti

Sisse- ja väljalülitamiseks.

5 Tüübisilt
6 Seaderatas pöörlemiskiiruse eelvalimiseks

7 Ühenduskaabel PRCD-kaitselülitiga
8 Veepritsmekaitse
9 Tarvikukinnitus
10 Kinnituskrae
11 Veeühendus sulgeventiiliga
12 Lehtvõti, suurus 17

Kasutusjuhend

HOIATUS!

Enne mistahes tööde alustamist elektritööriista juures tömmake toitepistik välja.

Enne kasutuselevõttu

Võtta elektritööriist ja tarvikud pakendist välja ja kontrollida üle, kas kõik osad on olemas ning kas need ei ole saanud transpordi käigus kahjustada.

Ühendamine voolutoitega

HOIATUS!

Seda masinat tohib kasutada ainult kaasasoleva PRCD-lülitiga. PRCD-lülitit tuleb kontrollida enne iga kasutuskorda.

JUHIS

Enne PRCD-lülitile vajutamist kontrollige, kas elektritööriist on välja lülitatud.

Kontrollimine enne iga kasutuskorda

1. Vajutage nuppu „RESET“. Punane märgutuli peab süttima.

2. Vajutage nuppu „TEST“. PRCD-lüliti peab välja lülituma, märgutuli kustub.

3. Kui vajutate uuesti nuppu „RESET“, peab saama masina sisse lülitada.

HOIATUS!

Kui PRCD-lüliti masina sisselülitamisel korduvalt välja lülitub või kui PRCD-lüliti ei aktiveeru, tömmake masina toitepistik kohe välja.

Edasine kasutamine ei ole lubatud. PRCD-lülitit tohib vahetada ainult tootja klienditeenindus.

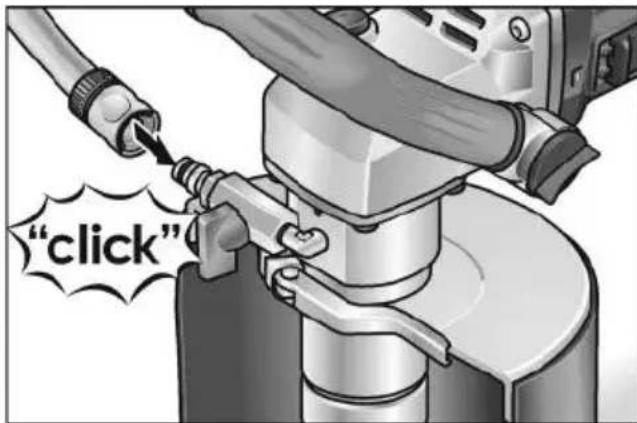

Veeühenduse loomine

HOIATUS!

Hoidke vesi elektritööriistast ja tööpiirkonnas olevatest inimestest eemal. Kasutusele tohib võtta ainult veetoitega nõuetekohaselt ühendatud seadme. Kontrollige regulaarselt, kas tihendid, sulgekraan ja liitmikud on töökorras.

"click"

■ Kinnitage ½-tolline veevoolik kaubanduses saadaoleva iselukustuva kiirliitmikuga.
■ Avage sulgekraan alles kasutuskohas ja tarviku pöörlemise ajal.
■ Vooliku eemaldamisel jälgige, et vett ei voolaks seadmesse.

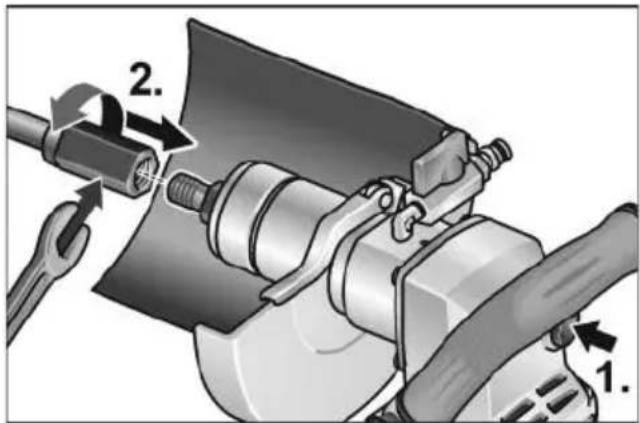

Teemant-avalõikuri kinnitamine või vahetamine

HOIATUS!

Enne mistahes tööde alustamist elektritööriista juures tömmake toitepistik välja.

■ Tõmmake toitepistik välja.

■ Hoidke tarvikukinnitust kaasapandud lehtvõtmega 17 kinni.
■ Keerake teemant-avalõikur spindlile.
■ Keerake teemant-avalõikur teise lehtvõtmega 19 kinni.

Talitluskontroll

■ Pange toitepistik pistikupessa.
Lülitage elektritööriist sisse (ilma fikseerimata) ja laske u 30 sekundit töötada. Kontrollige disbalansi ja vibratsiooni suhtes.
■ Lülitage elektritööriist välja.

Sangkäepideme ümberpaigutamine

2. 1. 3. 3x

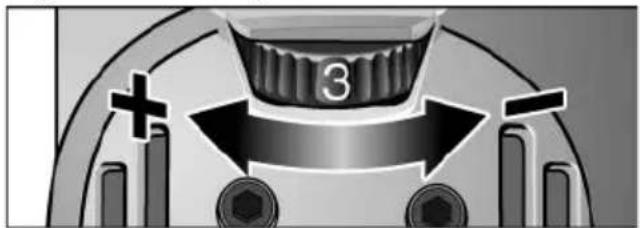

Pöörete eelvalik

Pöörete seadmiseks valida reguleerimisrattaga soovitud arvväärtus.

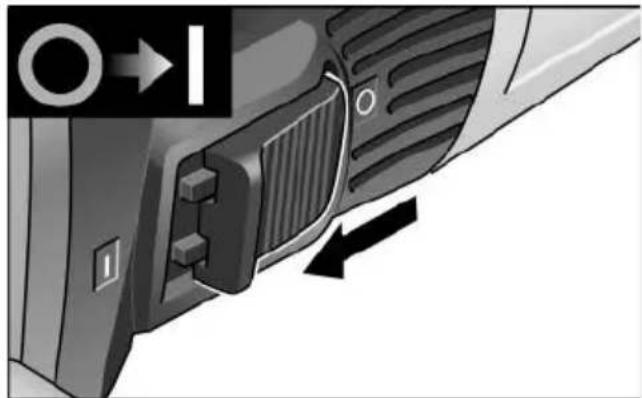

Elektritööriista sisse- ja väljalülitamine

Lukustuseta lühirežiim

■ lükata lüliti ette ja hoida kinni,
■ väljalülitamiseks lasta lüliti lahti.

Lukustusega püsirežiim

i MÄRKUS

Pärast voolukatkestust ei käivitu sisselülitatud seade uuesti.

1. 2.

■ Lükata lüliti ette ning lukustada vajutusega esiotsale.

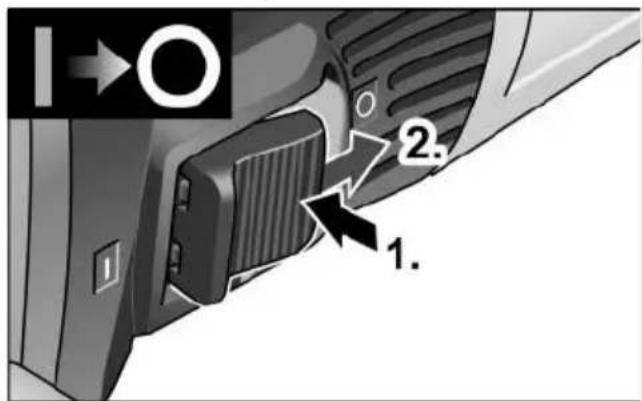

Lülitada seade välja:

1 2. 1.

■ Väljalülitamiseks vajutada lüliti tagaotsale.

MÄRKUS

Lühiajalise ülekoormuse korral lülitub seade automaatselt välja. Edasi töötamiseks lülitage seadevälja ja uuesti sisse.

Ülekoormuse töttu ülekuumenemisel vähendab seade püsirežiimil töötades automaatselt pöörlemiskiirust, kuni seade on piisavalt jahtunud. Jahutusrežiimi lõpus lülitub seade automaatselt välja.

Edasi töötamiseks lülitage seade välja ja uuesti sisse.

Hooldus ja korrashoid

HOIATUS!

Enne igasuguste tööde alustamist elektritööriista juures tömmata pistik pistikupesast välja.

MÄRKUS

Kasutada ainult originaalvaruosasid. Võõrfirmade varuosade kasutamisel kaotab tootja garantii oma kehtivuse.

Puhastamine

HOIATUS!

Mitte kasutada vett ja vedelaid pesuvahendeid

■ Korpuse sisepindasid, milles asub mootor, puhastada regulaarselt kuiva suruõhuga.
■ Kaitsekatet või juhttalda puhastada kuiva suruõhuga. Tugevalt külgekleepunud puru eemaldada pintsli või harjaga.

Remonttööd

Remonttöid lasta teha ainut tootja poolt autoriseeritud klienditeeninduses.

MÄRKUS

Garantii ajal ei tohi neid kruvisid mootori korpusel lahti keerata. Sellest mittekinnipidamisel kaotab tootja garantii oma kehtivuse.

Varuosad ja tarvikud

Joonised ja varuosade nimekirjad leiate meie kodulehelt: www.flex-tools.com

Jäätmekäitlus

HOIATUS!

Vanal seadmel lõigata toitejuhe ära ning teha see nii kasutuskõlbmatuks.

Ainult EL riikidele

Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa direktiivi 2012/19/EL elektri- ja elektroonikaseadmete jäätmete ja selle rahvusliku seaduse rakendamise järgi tuleb koguda kasutatud elektrilisi tööriistu eraldi ning anda need keskkonnasääst-likku jäätmete taaskasutamisele.

MÄRKUS

Teavet jäätmekäitluse võimaluste kohta saate müüja käest!

€-Vastavus

Vastavusdeklaratsioon on toodud selle kasutusjuhendi lisas I.

Vastutuse välistamine

Tootja ja tema esindaja ei vastuta kahju ja töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada.

Tootja ja tema esindaja ei vastuta kahju eest, mille põhjustab toote asjakohatu kasutamine või toote kasutamine koos teiste tootjate toodetega.
