GM 340 - Nurgas Hiomismasin Flex - Tasuta kasutusjuhend

Toote tüüp	Kaelalihvija käru
Mudel	GM 340
Mark	Flex
Mõõtmed (L x S x K)	1400 x 660 x 400 mm
Kogumass	31,5 kg
Teleskooppikenduse mass	4,0 kg
Teleskooppikenduse kõrgus (välja tõmmatud)	3,0 m
Kasutusotstarve	Professionaalne seinte ja lagede lihvimine tööstuses ja käsitöös
Ühilduvad pika kaelaga lihvijad	WSE 500, WST 700 VV, WST 1000 FV, WS 702 VE A, GE 5/GE 5 R, GE 7
Ühilduvad tööstustolmuimejad	VC 35 LMC, VCE 35 LAC, VCE 45 LAC/MAC/HAC
Tarne ulatus (Pakett 1)	Toruklamber, rattad (2x), paisutustüübel, juhtrull, toetustoru, SH 6 ja SH 5 võtmed
Tarne ulatus (Pakett 2)	Lihvimisvars
Materjal	Metall (teras) ja plastik
Ohutus	Kasutada vastavalt juhendile, ainult kõval, tasasel ja horisontaalsel pinnal; mitte üle koormata ega kasutada redelina
Hooldus	Kontrollida regulaarselt tehnilist seisukorda; remont ainult volitatud teeninduses
Varuosad ja tarvikud	Saadaval tootja kataloogides
Jäätmekäitlus	Mitte visata olmejäätmete hulka; vastavalt EL direktiivile 2012/19/EL
Vastavusdeklaratsioon	Vastavus 2014/35/EL ja 2011/65/EL
Juhendi keeled	PL (originaal), saadaval tõlked paljudesse keeltesse

Korduma kippuvad küsimused - GM 340 Flex

Milleks kasutatakse Flex GM 340 käru?

Tegemist on kaelalihvija käruga, mis on mõeldud professionaalseks seinte ja lagede lihvimiseks, eriti kõrgete ruumide puhul.

Milliseid lihvijaid saab GM 340 kärule paigaldada?

Käru ühildub Flexi mudelitega WSE 500, WST 700 VV, WST 1000 FV, WS 702 VE A, GE 5/GE 5 R, GE 7.

Millised tolmuimejad sobivad käruga?

Kasutada saab tööstustolmuimejaid VC 35 LMC, VCE 35 LAC, VCE 45 LAC/MAC/HAC.

Mis on teleskooppikenduse maksimaalne kõrgus?

Teleskooppikendust saab välja tõmmata kuni 3,0 m.

Kuidas paigaldada lihvija kärule?

Paigaldus tuleb teha vastavalt juhendi joonistele (lehekülg 89, joonis 9). Kasutada kaasasolevaid kuuskantvõtmeid.

Kas käru saab kasutada redelina?

Ei. Keelatud on kärul seista või seda üle koormata – see võib põhjustada stabiilsuse kaotust ja ümberminekut.

Kuidas käru hooldada?

Kontrollida regulaarselt tehnilist seisukorda, puhastada ja remont tellida ainult volitatud Flexi teenindusest.

Kust leida varuosi?

Varuosad ja tarvikud on saadaval tootja kataloogides ja volitatud edasimüüjate juures.

Kuidas käru pärast kasutust utiliseerida?

Vastavalt EL direktiivile 2012/19/EL ärge visake olmejäätmete hulka – viige elektroonikajäätmete kogumispunkti.

Kust alla laadida kasutusjuhendit?

PDF-vormingus juhendi saab tasuta alla laadida saidilt notice-facile.com.

KASUTUSJUHEND GM 340 Flex

et Originaalkasutusjuhend 68

It Originali naudojimo instrukcija 72

Teie ohutuse heaks .....69

Tarne komplekt .....70

Esimest korda paigaldamine .....70

Paigaldus kasutamiskohal .....70

Lihvimismasina (pika varrega)

paigaldamine ....70

Kasutuselevõtt 70

Kasutusjuhised....70

Hooldus ja korrashoid .....71

Jäätmekäitlus ....71

C€-Vastavus 71

Vastutuse välistamine .....71

Kasutatud sümbolid

HOIATUS!

Tähistab otsest ähvardavat ohtu.

Juhise eiramine võib lõppeda surmavalt või tekitada raskeid vigastusi.

ETTEVAATUST!

Tähistab ohtlikku olukorda.

Juhise eiramine võib põhjustada vigastusi või tekitada materiaalset kahju.

MÄRKUS

Tähistab olulist informatsiooni või nõuannet kasutajale.

Sümbolid seadmel

Enne kasutuselevõttu lugeda kasutusjuhendit!

Vana seadme jäätmekäitlus (vaata lehekülge 71)!

Tehnilised andmed

Seadmetüüp		Teleskoopvarrega mobiilne rakis GM 340
Mõõdud (k x p x s) mm 1400 x 660 x 400
Kaal kg 31,5
Kandevõime	kg
Kaal (teleskoopvars) kg 4,0
Teleskoopvarre pikendus m 3,0

Teie ohutuse heaks

HOIATUS!

Enne teleskoopvarrega mobiilse rakise kasutamist lugeda läbi järgmised juhendid ja pidada neist kinni:

-käesolev kasutusjuhend, -töökohal kehtivad önnetusjuhtumite ärahoidmise eeskirjad.

Teleskoopvarrega mobiilne rakis on valmistatud uusima tehnika ja tunnustatud ohutuseeskirjade järgi. Sellest hoolimata võib käsitsemisel tekkida olukord, mis võib ohustada seadmega töötaja või kolmanda isiku elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju.

Kasutada teleskoopvarrega mobiilset rakist ainult

-selleks ette nähtud otstarbel,

-tehniliselt korras seisundis.

Turvalisust ohustavad rikked tuleb kiiresti kõrvaldada.

Otstarbekohane kasutamine

Teleskoopvarrega mobiilne rakis GM 340 on ette nähtud

-professionaalseks kasutamiseks tööstuses ja käsitöösektoris,

–statiivina kasutamiseks FLEX lihvimismasinale (pika varrega), mis on mõeldud seinte ja lagede lihvimiseks,

-eelkõige kõrgete lagede lihvimiseks,

-kasutamiseks ainult lihvimismasina-tega (pika varrega), mis on kirjas käesolevas kasutusjuhendis.

Teleskoopvarrega mobiilse rakisega GM 340 kasutatavad lihvimismasinad (pika varrega):

Lihvimismasin (pika varrega)

WSE 500

WST 700 VV

WST 1000 FV

WS 702 VE A

GE 5/GE 5 R

GE 7

Kasutatavad tolmuimemisseadmed:

Kasutage ainult siin ära toodud elektritööriistu. Vastasel juhul tekib seadme või teleskoopvarrega mobiilse rakise kahjustamise oht.

–Lugege läbi külge ühendatud seadmete kasutusjuhend!

Ohutusjuhised

HOIATUS!

Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste mittetäitmise tagajärjel võib tekkida elektrilöök, puhkeda tulekahju ja/või tekkida rasked kehavigastused. Hoidke köik ohutusnõuded ja juhised alles, et neid ka hiljem lugeda.

■ Enne seadistuste tegemist või lisatarvikute vahetamist tömmake pistik pistikupesast välja ja/või ühendage aku lahti.

Elektritööriistade juhuslik käivitumine vöib põhjustada önnetuse.

■ Enne elektritööriista paigaldamist seadke kinnitusrakis öigesti kokku.

Öige kokkumonteerimine on oluline kokkulangemise ärahoidmiseks.

■ Enne elektritööriista kasutamist kinnitage see turvaliselt kinnitusrakisesse.

Elektritööriista liikumine kinnitusrakises vöib viia kontrolli kaotamiseni elektritööriista üle.

■ Asetage kinnitusrakis tugevale, tasasele ja horisontaalsele pinnale.

Kinnitusrakise libisemise või liikumise korral ei saa elektritööriista ühtlaselt ja turvaliselt juhtida.

■ Kinnitusrakist ei tohi üle koormata, ärge kasutage seda redeli või pukina. Kinnitusrakise ülekoormamisel või sellel seismisel võib kinnitusrakise raskuskese nihkuda kõrgemale ja see võib ümber kukkuda.

Tarne komplekt

Enne kasutuselevõttu

Võtta teleskoopvarrega mobiilne rakis pakendist välja ja kontrollida üle, kas see on komplektne ning transpordikahjustusteta.

Kast 1:

D Klemm laiendamiseks

E Juhtratas

F T u g i r a t a s

G Kuuskantsisevõti SH 6

H Kuuskantsisevõti SH 5

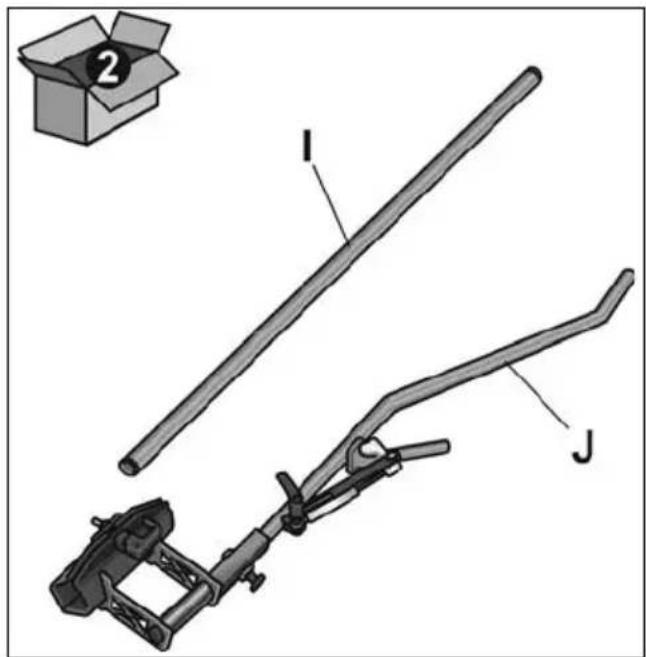

Kast 2:

I Toru

J Lihvimisvars

Esimest korda paigaldamine

vaata lehekülge 86, joonist 1–3

Paigaldus kasutamiskohal

vaata lehekülge 87–88, joonist 4–8

Lihvimismasina (pika varrega) paigaldamine

vaata lehekülge 89, joonist 9

Kasutuselevõtt

vaata lehekülge 90, joonist 10–12

Kasutusjuhised

vaata lehekülge 91, joonist 13

Hooldus ja korrashoid

Remonttööd

Remonttöid lasta teha ainut tootja poolt autoriseeritud klienditeeninduses.

Varuosad ja tarvikud

Lisatarvikute valikut vaata tootja kataloogist.

Jäätmekäitlus

HOIATUS!

Vanal seadmel lõigata toitejuhe ära ning teha see nii kasutuskõlbmatuks.

Ainult EL riikidele

Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa direktiivi 2012/19/EL elektri- ja elektroonikaseadmete jäätmete ja selle rahvusliku seaduse rakendamise järgi tuleb koguda kasutatud elektrilisi tööriistu eraldi ning anda need keskkonnasäästlikku jäätmete taaskasutamisele.

MÄRKUS

Teavet jäätmekäitluse võimaluste kohta saate müüja käest!

CE-Vastavus

Kinnitame ainuvastutajana, et "Tehnilised andmed" all kirjeldatud toode on kooskõlas järgmiste direktiivide või normatiivsete dokumentidega:

vastavalt direktiivi 2014/35/EL, 2011/65/EL sätetele.

Tehniline toimik saadaval aadressil:

Vastutuse välistamine

Tootja ja tema esindaja ei vastuta kahju ja töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada.

Tootja ja tema esindaja ei vastuta kahju eest, mille põhjustab toote asjakohatu kasutamine või toote kasutamine koos teiste tootjate toodetega.
