L 3208 CD - Nurgas Hiomismasin Flex - Tasuta kasutusjuhend

Toote tüüp	Nurklihvija
Mudel	L 3208 CD
Mark	Flex
Nimivõimsus	1100 W
Tühikäigu pöörlemiskiirus	11000 p/min
Maksimaalne ketta läbimõõt	125 mm
Toiteallika tüüp	Võrgu (230 V ~ 50 Hz)
Toitekaabli pikkus	4 m
Netokaal	2,3 kg
Mõõtmed (p x l x k)	300 x 120 x 100 mm
Peamised funktsioonid	Kergesti vahetatavad süsinikharjad, spindli lukustus, pehme käepide, kaitsekatte reguleerimine
Ohutus	Ohutusvalik, ülekoormuskaitse, ketta kaitse, lukustusega lüliti
Hooldus ja puhastamine	Puhasta kuiva lapiga, kontrolli regulaarselt süsinikharju, vaheta iga 200 töötunni järel
Varuosad ja remonditavus	Saadaval harjakomplektid, kaitsekatted, käepidemed; remont Flex volitatud teeninduskodades
Üldine teave	Toode vastab CE normidele, kaitseklass II, müratase 95 dB(A)

Korduma kippuvad küsimused - L 3208 CD Flex

Kuidas vahetada ketast Flex L 3208 CD nurklihvijal?

Ühenda seade toiteallikast lahti. Vajuta spindli lukustust, keera mutter lahti lamevõtmega, vaheta ketas, pinguta mutter ja vabasta lukustus.

Millised kettad sobivad mudelile L 3208 CD?

Kettad maksimaalse läbimõõduga 125 mm ja avaga 22,23 mm. Terase, kivi, puidu lõikamiseks - vali sobiv kettatüüp.

Kuidas lülitada nurklihvijat sisse?

Lükka lüliti ette ja seejärel vajuta alla, et lukustada sisselülitatud asendis. Väljalülitamiseks vajuta lüliti tagumist osa.

Miks nurklihvija kuumeneb üle?

Põhjused: liiga pikk pidev tööaeg, ummistunud ventilatsiooniavad, nürid kettad. Jäta seade jahtuma ja puhasta avad.

Kuidas reguleerida kettakaitset?

Vabasta reguleerimishoob, pööra kaitse soovitud asendisse, seejärel lukusta hoob. Sea kaitse alati enda ja ketta vahele.

Kas nurklihvijat saab kasutada poleerimiseks?

Jah, pärast sobiva poleerimiskinnituse (nt käsn, vilt) paigaldamist. Vähenda pöörlemiskiirust, kui seade seda võimaldab.

Kuidas vahetada süsinikharju?

Ühenda toide, keera külgmised korgid lahti, tõmba vanad harjad välja, aseta uued ja pinguta korgid. Kontrolli seisukorda pärast esimesi 50 töötundi.

Mida tähendab korpusel olev kontrolltuli?

Tuli annab märku töövalmidusest. Kui vilgub, võib osutada ülekoormusele või rikkele - kontrolli juhendit.

Milline on müratase ja vibratsioon?

Müratase u. 95 dB(A), vibratsioon < 2,5 m/s². Kasuta kuulmekaitseid ja tee töös pause.

Kust saab osta varuosi?

Flex volitatud teeninduspunktides ja edasimüüjate juures. Nimekiri on saadaval tootja veebilehel.

KASUTUSJUHEND L 3208 CD Flex

et Originaalkasutusjuhend 187

It Originali naudojimo instrukcija 198

Kasutatud sümbolid ..... 187

Tehnilised andmed 187

Ülevaade 188

Teie ohutuse heaks 189

Müra- ja vibratsioon ..... 192

Kasutusjuhend....193

Hooldus ja korrashoid .... 195

Jäätmekäitlus 196

C€-Vastavus....196

Müügigarantii 197

Kasutatud sümbolid

HOIATUS!

Tähistab otsest ähvardavat ohtu. Juhise eiramine võib lõppeda surmavalt või tekitada raskeid vigastusi.

Tehnilised andmed

ETTEVAATUST!

Tähistab ohtlikku olukorda. Juhise eiramine võib põhjustada vigastusi või tekitada materiaalset kahju.

MÄRKUS

Tähistab olulist informatsiooni või nõuannet kasutajale.

Sümbolid seadmel

Enne kasutuselevõttu lugeda kasutusjuhendit!

Kanda silmakaitset!

Viiteid vana seadme kõrvaldamise kohta (vaata lehekülge 196)!

Seadmetüüp		L 3206 CD/ CDT	L 3208 CD
Max lihvketta ∅	mm 230 180
Lihvketta pakus mm 1–10
Kinnitusava mm 22,23
Maxringkiirus m/s 80
Spindli läbimõõt M14
Pöörded p/min 6500 8500
Võimsustarve	W	2500	2500
Väljundvõimsus	W	1700	1700
Kaal (ilma toitejuhtmeta)	kg	6,2	6,0
Kaitseklass		II / ☐

Ülevaade

1 L ü l i t i

Sisse- ja väljalülitamiseks.

2 Lahtilukustaja

Lülituskäepideme pööramiseks 90°.

3 Keermestatud äärikuga spindel

a kinnitusäärik

b kinnitusmutter

4 Kaitsekate

Kiirkinnituskate. Reguleeritav ilma tööriista abita. Kood paigaldamise lihtsustamiseks.

5 Ajamimehhanismi pea

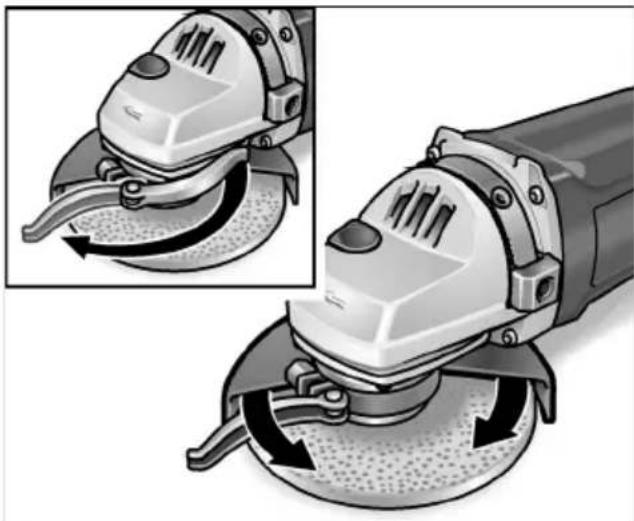

Õhuavaga ja pöörlemissuuna noolega.

6 SoftVib Käepide

Astmeliselt 180° reguleeritav ilma tööriista abita.

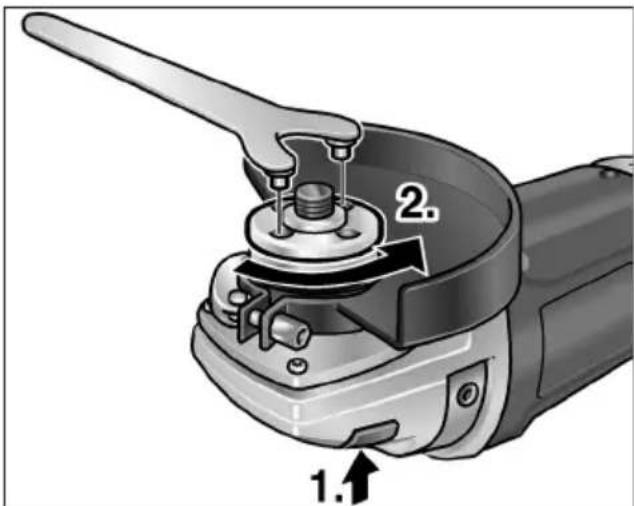

7 Spindli lukustus

Spindli lukustamiseks tööriista vahetamisel.

8 Tugisillaga kaar

Käepideme kinnitamiseks ja reguleerimiseks.

9 Andmesilt

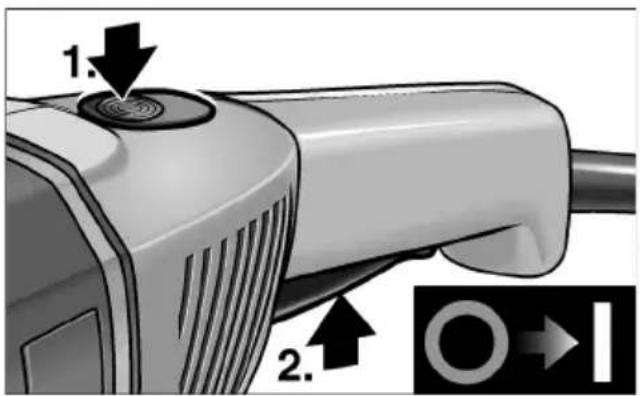

10 Sisselülitustöke/arreteerimisnupp

Takistab seadme kontrollimatut käivitumist ja fikseerib lüliti (1) püsirežiimil.

11 Lülituskäepide

12 Võrgupistikuga toitejuhe (4,0 m)

13 Peatusvõti

Teie ohutuse heaks

HOIATUS!

Enne nurklihvija kasutamist lugeda läbi järgmised dokumendid ning pidada neist kinni:

• käesolev kasutusjuhend,
• lisatud brošüür "Üldised ohutusjuhised" elektritööriistadega käsitsemisel (vihikud-nr 315.915),
• töökohal kehtivad önnetusjuhtumite ärahoidmise eeskirjad.

Käesolev nurklihvija on valmistatud tänapäeva tehnika taseme ja ohutustehnika eeskirjade järgi.

Sellest hoolimata võib käsitsemisel tekkida olukord, mis võib ohustab seadmega töötaja või kolmanda isiku elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju. Nurklihvijat kasutada ainult

• sihipäraselt,
  – tehniliselt töökorras seisundis.

Turvalisust ohustavad rikked tuleb kiiresti kõrvaldada.

Otstarbekohane kasutamine

Käesolev nurklihvija on ette nähtud kasutamiseks

– tööstuses ja käsitöönduses,
– metalli ja kivi lihvimiseks ja lõikamiseks kuivlihvimisel jämetöötlus- ja lõikeketastega, mis on ette nähtud ringkiirusele 80 m/s,
- kasutamiseks lihvimisseadmete ja tarvikutega, mis on käesolevas kasutusjuhendis ära märgitud või tootjafirma poolt soovitatud.

Kettfreesketaste ja saeketaste kasutamine ei ole lubatud.

Ohutusjuhised

HOIATUS!

Lugege läbi köik ohutusnõuded ja juhised.

Ohutusnõuete ja juhiste mittetäit-mise tagajärjel võib tekkida elektrilöök, puhkeda tulekahju ja/või tekkida rasked kehavigastused. Hoidke kõik ohutusnõu-ded ja juhised alles, et neid ka hiljem lugeda.

Käesolevat elektritööriista on võimalik kasutada lihvimismasinana ja abrasiivlõikurina. Pidage kinni kõikidest seadmega kaasa antud ohutusnõuetest, juhistest, kirjeldustest ja andmetest.

Kui te ei järgi nimetatud öpetusi, vöib selle tagajärjel tekkida elektrilöök, puhkeda tulekahju ja/vöi tekkida tösised vigastused.

Käesolev elektritööriist ei sobi liivapaberiga lihvimiseks, terasharjadega töötamiseks ja poleerimismasinana kasutamiseks. Kui elektriseadmega tehakse töid, mille jaoks see ei ole ette nähtud, võivad tekkida ohtlikud olukorrad või vigastused.

- Ärge kasutage tarvikuid, mida tootja ei ole spetsiaalselt selle elektritööriistaga töötamiseks ette näinud või soovitanud.

Ainuüksi see, kui te saate tarviku elektritööriista külge kinnitada, ei tähenda veel, et sellega saab ka ohutult töötada.

Tarviku lubatud pöörded peavad olema vähemalt nii suured, kui on elektritööriista maksimaalsed pöörded.

Tarvik, mis pöörleb lubatust kiiremini, vöib puruneda ning ei püsi korralikult paigal.

Tarviku välisläbimõõt ja paksus peavad vastama elektritööriista mõõtudele.

Valede mõõtmetega tarvikud ei ole piisavalt kaitstud ning neid ei ole võimalik piisavalt kontrollida.

■ Lihvkettad, lihvtallad või muud tarvikud peavad teie elektritööriista lihvispindliga täpselt sobima.

Tarvikud, mis ei sobi täpselt teie elektritööriista lihvispindliga, ei pöörle ühtlaselt, vibreerivad väga tugevalt ja võivad põhjustada seadme üle kontrolli kaotamise.

- Ärge kasutage kahjustunud tarvikuid. Enne kasutamist kontrollige alati, kas tarvikul ei ole katkisi kohti ja pragusid, ning kas lihvtallal ei ole pragusid või kulumisjälgi. Kui elektritööriist või tarvik kukub maha, kontrollige üle, ega see ei ole viga saanud, või võtke kasutusele uus tarvik. Pärast tarviku ülekontrollimist ja paigaldamist astuge ise, ja astugu ka kõik teised läheduses viibivad inimesed pöörleva tarviku juurest eemale ning laske seadmel maksimaalsete pööretega töötada minut aega.

Kahjustunud tarvikud purunevad tavaliselt selle katseaja jooksul.

Kandke isikukaitsevahendeid. Sõltuvalt töö iseloomust kandke kogu nägu katvat näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmumaski, kuulmiskaitset, kaitsekindaid või spetsiaalset põlle, mis kaitseb teid väikeste lihvimis- ja materjaliosakeste eest.

Silmi tuleks erinevate tööde puhul kaitsta öhku paiskuvate osakeste eest. Tolmu- ja hingamismask peavad kaitsema töötamisel tekkiva tolmu eest. Pikemat aega müra käes töötamise tagajärjel võib tekkida kuulmiskadu.

■ Hoolitsege selle eest, et teised inimesed jääksid teie tööpiirkonnast ohutusse kaugusesse. Igaüks, kes siseneb tööpiirkonda, peab kandma isikukaitsevahendeid.

Töödeldava materjali või purunenud tarviku küljest võib üles lennata tükikesi, mis võivad põhjustada vigastusi ka otsesest tööpiirkonnast kaugemal.

Tööde teostamisel, kus seade vöib kokku puutuda peidetud elektrijuhtmetega vöi minna vastu seadme enda vörgukaablit, hoidke kinni ainult seadme isoleeritud käepidemetest.

Kokkupuude pingestatud juhtmetega võib pingestada ka seadme metallosad ja põhjustada elektrilöögi.

■ Hoidke vörgukaabel pöörlevatest tarvikutest eemal.

Seadme üle kontrolli kaotamisel võib seade võrgukaabli läbi lõigata või minna vastu

võrgukaablit ning tõmmata teie käe või käsivarre vastu pöörlevat tarvikut.

■ Arge pange elektritööriista kunagi enne käest ära, kui tarvik on täielikult seisma jäänud.

Pöörlev tarvik võib minna vastu pinda, millele te soovite seda asetada, ning te võite kaotada kontrolli elektritööriista üle.

- Ärge jätke elektritööriista ühest kohast teise viimise ajaks käima.

Teie rõivad võivad kogemata puutuda vastu pöörlevat tarvikut ning tarvik võib teid vigastada.

■ Puhastage regulaarselt oma elektritööriista ventilatsiooniavasid.

Mootori jahutusventilaator tömbab korpu- sesse tolmu ning suur kogus metallitolmu võib põhjustada elektrilisi ohtusid.

- Ärge kasutage elektritööriista süttivate materjalide lähedal.

Sädemed võivad need materjalid põlema süüdata.

- Ärge kasutage tarvikuid, mille jaoks on vaja jahutusvedelikku.

Vee või muu jahutusvedeliku kasutamine võib põhjustada elektrilöögi.

Tagasilöök ja vastavad ohutusjuhised

Pöörleva tarviku (lihvketta, lihvtalla, traatharja vms) kinnijäämise või kiilumise tagajärjel tekib äkilise reaktsioonina tagasilöök.

Blokeerumisel seiskub pöörlev tarvik järsult. Kontrollimatult töötava elektriseadme tarvik hakkab kohas, kus see blokeerus, kiiresti pöörlema tarviku pöörlemissuunale vastupidises suunas.

Kui näiteks lihvketas haakub või blokeerub töödeldavas materjalis, võib lihvketta serv, mis tungib töödeldavasse materjali, kinni jääda ning murduda või tekitada tagasilöögi. Niisugusel juhul liigub lihvketas kas seadme kasutaja poole või temast eemale, sõltuvalt sellest, kummale poole ketas kinni jäänud kohas pöörles. Niisuguses olukorras võivad lihvkettad ka puruneda.

Tagasilöök tekib elektritööriista vale või puuduliku kasutamise tagajärjel. Seda saab vältida sobivate, järgnevalt kirjeldatud ettevaatusabinõude rakendamisega.

■ Hoidke elektritööriistast korralikult kinni ning valige kehale ja kätele niisugune tööasend, mis võimaldab tagasilöögi tekkimisel optimaalselt reageerida. Kasutage alati lisakäepidet (kui see on olemas), et käivitumisel oleks kontroll tagasilöögijõudude või reaktsioonimomentide üle võimalikult suur.

Sobivate ettevaatusabinõude rakendamisega saavad seadme kasutajad hoida tagasilöögijõudusid ja reaktsioonimomente kontrolli all.

- Ärge kunagi pange kätt pöörleva tarviku lähedale.

Tagasilöögi tekkimisel vöib tarvik joosta üle teie käe.

■ Vältige oma kehaga seda piirkonda, kuhu elektritööriist tagasilöögi tekkimisel liigub.

Tagasilöögijõu mõjul hakkab elektritööriist blokeerunud kohas liikuma lihvketta pöörlemisele vastupidises suunas.

■ Eriti ettevaatlik olge nurkade, teravate servade vms piirkonnas. Vältige tarvikute töödeldavalt detaililt eemalehüppamist ja kinnikiilumist.

Pöörlev tarvik kiilub nurkades, teravatel servadel ja põrkumisel kergesti kinni.

Tagajärjeks on kontrolli kaotamine või tagasilöögi teke.

- Ärge kasutage ketiga või hammastega saelehte.

Nende tarvikute kasutamisel tekib sagedamini tagasilöök või kontrolli kaotamine seadme üle.

Konkreetsed ohutusabinõud lihvimisel ja abrasiivlõikamisel:

■ Kasutage ainult teie elektritööriista jaoks ette nähtud lihvimisvahendeid ning nendele lihvimisvahenditele ette nähtud kaitsekatteid.

Lihvimisvahendid, mis ei ole elektritööriistaga töötamise jaoks ette nähtud, ei ole piisavalt kaitstud ja on ohtlikud.

Kaitsekate peab olema elektritööriistale kindlalt kinnitatud ja seadistatud nii, et see pakub maksimaalset kaitset, s.t nii, et seadme kasutaja poole jääb lihvimisvahendi köige väiksem avatud osa.

Kaitsekate peab kaitsma seadme kasutajat materjali küljest lahti tulevate osakeste ning selle eest, et seadme kasutaja ei puutuks kogemata vastu lihvimisvahendit.

■ Lihvimisvahendeid tohib kasutada ainult sel otstarbel, milleks need on ette nähtud. Näiteks: ärge kunagi lihvige löikeketta servaga.

Lõikeketaste puhul kasutada materjali eemaldamiseks ketta serva. Surve avaldamine küljele võib lihvimisvahendi ära lõhkuda.

■ Kasutage teie poolt valitud lihvketta jaoks alati õige suuruse ja kujuga tervet kinnitusäärikut.

Sobivad äärikud toestavad lõikeketast ja vähendavad lõikeketta purunemise ohtu. Lõikeketta äärikud võivad erineda muude lihvetaste äärikutest.

- Ärge kasutage suuremate elektritööriistade ärakulunud löikekettaid.

Suuremate elektritööriistade lõikekettad ei ole ette nähtud väiksemate elektritööriistadega suurematel pääretel töötamiseks ja võivad puruneda.

Konkreetsed ohutusabinõud abrasiivlihvimisel:

■ Vältige lõikeketta kinnikiilumist või liiga tugevalt surumist lõikekettale. Ärge tehke liiga sügavaid lõikeid.

Liiga tugevalt lõikekettale surumine kii-rendab selle kulumist, see võib kergemini kinni kiiluda või blokeeruda, tekitades tagasilöögi või lihvimisvahendi purunemise.

■ Vältige pöörlevast lõikekettast ette- ja tahapoole jäävat piirkonda.

Kui lükkate lõikeketast materjali sees endast eemale, võib tagasilöögi tekkimisel elektritööriist koos pöörleva kettaga teie poole paiskuda.

Kui lõikeketas jääb kinni või te katkestate töötamise, lülitage seade välja ja hoidke seda rahulikult seni, kuni see on täielikult seisma jäänud.

Ärge kunagi püüdke lõikeketast, mis veel pöörleb, lõikest välja tõmmata, see võib põhjustada tagasilöögi.

Selgitage kinnijäämise põhjus välja ja kõrvaldage see.

- Ärge lülitage elektritööriista uuesti sisse seni, kuni see on materjali sees. Laske löikekettal köigepealt saavutada maksimaalsed pöörded, enne kui hakkate ettevaatlikult edasi löikama.

Vastasel korral võib ketas kinni jääda, materjali seest välja paiskuda ja tekitada tagasilöögi.

■ Eriti ettevaatlik olge „taskukujuliste lõigete” tegemisel valmis seintesse või kohtadesse, kus ei ole midagi näha.

Lõikamisel võib lõikeketas sisse lõigata gaasi-või veetorusse, elektrijuhtmesse või kuhugi mujale ja põhjustada tagasilöögi.

■ Toestage plaadid või suuremõõdulised materjalid, et vähendada tagasilöögi tekkimise ohtu lõikeketta kinnikiilumisel.

Suuremõõdulised materjalid võivad iseenda raskuse all painduda. Materjal tuleb toestada mõlemal pool ketast, ning seda nii lõike lähedalt kui servast.

Ohutusalane lisateave

■ Abrasiivlõikamisel tuleb kasutada spetsiaalset lõikekatet.

■ Kunagi ei tohi lihvida ega lõigata kergmetalle, mille magneesiumi sisaldus on suurem kui 80 %. Tuleoht!

Nurklihvijaga välitingimustes või tugeva metallitolmu käes töötamisel, kasutada seadme ühendamiseks rikkevoolu kaitselülitit (maksimaalne rakendusvool 30 mA).

■ Kasutada ainult välitingimuste jaoks ettenähtud pikendusjuhet.

Nurklihvija märgistamiseks kasutada ainult kleebiseid. Korpusesse auke mitte puurida.

■ Andmeplaadile (9) märgitud pinge peab vastama kohalikule vörgupingele.

■ Spindli lukustust (7) vajutada ainult seiskunud masinal.

Müra- ja vibratsioon

Müra- ja vibratsiooni näitajad on saadud EN 60745 kohaselt.

Seadme tüüpiline A-väärtuse müratase:

	Helirõhk L_pA [dB(A)]	Helivõimsus L_WA [dB(A)]
L 3206 CD/T 90	103
L 3208 CD 90	103
	määramatus K = 3 dB

Vibratsiooni koguväärtus :

	Emissiooni väärtus an[m/s2]pealispindad lõikamisel elihvimisel
L 3206 CD/T 6
L 3208 CD 5
	määramatus K = 1,5 m/s2

ETTEVAATUST!

Antud mõõteväärtused kehtivad uute seadmete kohta. Igapäevases töös müra- ja vibratsiooni näitajad muutuvad.

MÄRKUS

Käesolevas öpetuses antud vibratsiooni tase on mõõdetud juhendi EN 60745 standarditud mõõtmismeetodi järgi ning seda võib kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. Sobib ka vibratsiooni koormuse esialgseks hindamiseks. Antud vibratsiooni tase kehtib elektrilise tööriista jaoks ette nähtud kasutuste kohta. Kui elektrilist tööriista kasutatakse muuks otstarbeks, muude tarvikutega või ei hooldata nõuetele vastavalt, võivad tekkida kõrvalekalded nimetatud vibratsiooni tasemest.

Vibratsiooni koormus võib kogu tööaja löikes tunduvalt suureneda.

Vibratsiooni koormuse täpsel hindamisel tuleks arvestada ka aegu, mil tööriist on välja lülitatud või küll käib, ent sellega ei töötata.

See võib vibratsiooni koormust kogu tööaja lõikes tunduvat vähendada.

Määrake kindlaks täiendavad kaitsemeetmed kasutaja kaitsmiseks vibratsiooni mõju eest, nt elektrilise tööriista ja tarvikute hooldamine, organiseeritud tööprotsesside korraldamine, püüda alati hoida käed soojad.

ETTEVAATUST!

Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitset.

Kasutusjuhend

HOIATUS!

Enne igasuguseid töid nurklihvija juures tõmmata võrgupistik pistikupesast välja.

Enne kasutuselevõttu

Võtta nurklihvija pakendist välja ja kontrollida, et komplekt on täielik ning transportimisel ei ole tekkinud mingeid kahjustusi.
■ Kiirkinnituskatte paigaldamine

- Kui spindel on üleval, lükata sobiva koodiga kaitsekate kinnituskaelale, kuni kinnitusrõngas jäab täielikult vastu laagrikaant.

- Pöörata kaitsekate vajalikku asendisse ja lukustada kinnitushoovaga.

MÄRKUS

Kaitsekate peab olema absoluutselt liikumatu, vastasel korral pingutada kuuskantmutreid enne hoova liigutamist niipalju, et hoob laseb end käega veel liigutada.

■ Lisakäepideme monteerimine

• Seadke kaare tugisild (8) sobivasse asendisse.
• Kruvige käepide (6) vedrusurvele vastu tugisilla sisse ja keerake kinni.

Sisse- ja väljalülitamine Lukustuseta lühirežiim:

Kõigepealt vajutada sisselülitustõkkele. Siis vajutada lülitile ja hoida seda allavajutatud asendis. Lasta sisselülitustõke lahti.
■ Väljalülitamiseks lasta lüliti lahti.

Lukustusega püsirežiim (ainult L 3206 CD/L 3208 CD):

ETTEVAATUST!

Pärast voolukatkestust käivitub sisselülitatud seade.

Kõigepealt vajutada sisselülitustõkkele, siis lülitile ning hoida seda allavajutatud asendis.
■ Fikseerimiseks hoida arreteerimisnuppu allavajutatud asendis ja lasta lüliti lahti. Lasta sisselülitustõke lahti.
■ Väljalülitamiseks vajutada korraks lülitile ja lasta siis lahti.

Reguleerida kiirkinnituskatet

HOIATUS!

Abrasiiv- ja lõikeketastega töötamisel peab kaitsekate olema alati peal.

■ Tõmmata võrgupistik välja.

Kaitsekate peab olema absoluutselt liikumatu, vastasel korral pingutada kuuskantmutreid enne hoova liigutamist niipalju, et hoob laseb end käega veel liigutada.

Käepideme reguleerimine

Käepideme (6) asendit saab valida kaare mölema lõppasendi vahel (8).

Reguleerimiseks

■ lõdvendada käepidet ca 2 pöörde võrra
■ lükata käepide sillal sobivasse asendisse
■ tömmata käepide kövasti kinni

Lihvketta kinnitamine või vahetamine

■ Tõmmata võrgupistik välja.

■ Vajutada spindli lukustusele ja hoida seda allavajutatud asendis (1.).
■ Keerata kinnitusmutter peatusvõtmega spindli küljest laht ja võtta maha (2.).
■ Lihvketas asetada õigesti sisse.

■ Keerata kinnitusmutter spindlile.
- Lihvimisketta paksus ≤6 mm: kinnitusmutri tugiääris üles
- Lihvimisketta paksus >6 mm: kinnitusmutri tugiääris alla
Vajutada spindli lukustusele (7) ja hoida seda allavajutatud asendis.
■ Keerata kinnitusmutter peatusvõtmega kinni.
■ Panna pistik pistikupessa.
Lülitada nurklihvija sisse (ilma fikseerimata) ja lasta nurklihvijal u 30 sekundit käia. Kontrollida disbalansi ja vibratsioonide suhtes.
■ Lülitada nurklihvija välja.

Lülituskäepideme reguleerimine

Lülituskäepidet (11) saab kesasendist mölemas suunas 90° pöörata.

Vajutage lahtilukustajale (1.) ja pöörake samal ajal lülituskäepidet (2.).

Laske lahtilukustaja lahti. Jälgige, et lahtilukustaja fikseerub ühes lõppasenditest.

Käitus

i MÄRKUS

Pärast väljalülitamist pöörleb lihvketas veel natukene aega.

Abrasiivlihvimine

HOIATUS!

Lõikekettaid ei tohi kunagi kasutada abrasiivketastena.

Kõige efektiivsema töötulemuse annab 20°–40° töönurk.

Liigutada nurklihvijat mõõduka survega edasi-tagasi. Nii ei lähe toorik kuumaks, ei muuda värvi ega teki vagusid.

Lõikamine

ETTEVAATUST!

Abrasiivlõikamisel tuleb kasutada spetsiaalset lõikekatet.

Müürikivide, betooni ja loodusliku kivi lõikamisel tekib tervistkahjustav kvartsitolm. Tervise hoidmiseks kasutada kaitsekatteid, millel on tolmuimeja ühendamise võimalus.

■ Mitte vajutada, vöngelda ega ajada servi maha.

Nurklihvija peab pöörlema alati vastassuunas. Vastasel juhul võib tekkida kontrollimatu soonest väljajooks.

■ Etteannet kohandada töödeldava materjaliga: mida tugevam materjal, seda aeglasemalt.

Muud informatsiooni tootja toodete kohta leiate aadressil www.flex-tools.com.

Hooldus ja korrashoid

HOIATUS!

Enne igasuguseid töid nurklihvija juures tömmata vörgupistik pistikupesast välja.

Puhastamine

HOIATUS!

Metallide töötlemisel või ekstreemsetel tingimustel võib korpuse sisepinnale koguneda elektrit juhtiv tolm.

See vähendab kaitseisolatsiooni toimet! Kasutada masinat rikkevoolu kaitselülitiga (rakendusvool 30 mA).

Seadet ja ventilatsioonipilusid puhastada regulaarselt. Sagedus söltub töödeldavast materjalist ja kasutuse kestusest.

Korpuse sisepindasid, milles asub mootor, puhastada regulaarselt kuiva suruõhuga.

Süsiharjad

Nurklihvija on varustatud väljalülituvate süsiharjadega.

Väljalülituvate süsiharjade kulumispiiri saavutamisel lülitatakse nurklihvija automaatselt välja.

i MÄRKUS

Kasutada ainult originaalvaruosasid.

Võõrfirmade varuosade kasutamisel kaotab tootja garantii oma kehtivuse.

Tagumiste õhu sissevooluavade kaudu näeb töö ajal tekkivaid sädemeid.

Kui sädemeid tekib väga palju, lülitada nurklihvija kohe välja. Viia seade tootja poolt autoriseeritud klienditeenindusse.

Reduktor

i MÄRKUS

Ajamimehhanismi pea (5) juures olevaid kruvisid ei tohi garantiiaja jooksul lahti teha. Sellest mittekinnipidamisel kaotab tootja garantii oma kehtivuse.

Remonttööd

Remonttöid lasta teha ainut tootja poolt autoriseeritud klienditeeninduses.

Varuosad ja tarvikud

Varuosa/tarvik Tellimis	nr
Kiirkinnitus-kaitsekate- 180 mm- 230 mm	265.160265.179
Kinnitusäärik SW17 191.604
Kinnitusmutter 100.080
SDS-Clic kiirkinnitusmutter 253.049
SoftVib käepide 325.376
Peatusvõti 100.110
Kaitsekate (230 mm) lõikamiseks tolmuimeja ühendusega	252.963
Adapteriga imemisvoolik 32 mm/4 m p i k k	297.011
Metallkohver 283.827

Muud lisatarvikud, eriti aga lihvkettad, on tootja kataloogides.

Joonised ja varuosade nimekirjad leiate meie kodulehelt:

www.flex-tools.com

Jäätmekäitlus

HOIATUS!

Vanal seadmel lõigata toitejuhe ära ning teha see nii kasutuskõlbmatuks.

Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2002/96/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad koguda eraldi ja keskkonnasäästlikult korduskasutada või ringlusse võtta.

i MÄRKUS

Vanade seadmete jäätmekäitluse kohta küsige informatsiooni müüjalt.

CE -Vastavus

Kinnitame ainuvastutavalt, et käesolev toode vastab järgnevas nimetatud normidele ja normatiivdokumentidele:

EN 60745 kooskõlas direktiivide

2004/108/EÜ, 2006/42/EÜ,

2011/65/EÜ nõuetega.

Tehnilise dokumentatsiooni eest vastutav isik: FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Manager Research &

Development (R & D)

Oliver SchneiderEckhard Ri

Manager Quality

Department (QD)

10.07.2012

Firma FLEX tagab uue seadme ostmisel 2-aastase tootjagarantii, mis algab lõpptarbijale müügikuupäevast. Garantii kehtib ainult puuduste kohta, mis on seotud materjali ja/või tootmisvigadega, või siis, kui toode ei vasta lubatud omadustele. Garantiinõude reguleerimiseks tuleb seadmele lisada originaal-ostukviitung, millele on märgitud ostukuupäev. Garantiiremonti tohivad teostada ainult firma FLEX poolt selleks volitatud töökojad või teeninduspunktid. Garantiinõude aluseks on seadme sihipärane kasutamine. Garantii ei kehti kuluvate osade, oskamatu käsitsemise, tavalise kulumise, osaliselt või täielikult demonteeritud masinate ega kahju kohta, mis on tekkinud masina ülekoormuse, mitteheakskiidetud, defektsete või valesti kasutatud tarvikute kasutamise tagajärjel. Kahju, mis on tekkinud masina läbi tarvikule või toorikule, jõu rakendamise, jätkukahjuna kliendi või kolmanda isiku asjakohatu või mittepiisava hoolduse tagajärjel, võõra jõu või võõrkehade, nt liiva ja kivide ning kasutusjuhendist mittekinnipidamise, nt vale võrgupinge või vooluliigiga ühendamise tõttu, ei kuulu garantii korras hüvitamisele. Garantii kehtib tööriistade ja tarvikute kohta ainult siis, kui neid kasutatakse masinatega, mille jaoks need olid ette nähtud või lubatud.

Vastutuse välistamine

Tootja ja tema esindaja ei vastuta kahju ja töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada.

Tootja ja tema esindaja ei vastuta kahju eest, mille põhjustab toote asjakohatu kasutamine või toote kasutamine koos teiste tootjate toodetega.

Turinys
