Produkta veids	Leņķa slīpmašīna
Modelis	L 3208 CD
Zīmols	Flex
Nominālā jauda	1100 W
Tukšgaitas griešanās ātrums	11000 apgr./min
Maksimālais diska diametrs	125 mm
Barošanas veids	Tīkla (230 V ~ 50 Hz)
Barošanas kabeļa garums	4 m
Neto svars	2,3 kg
Izmēri (gar. x plat. x augst.)	300 x 120 x 100 mm
Galvenās funkcijas	Viegli nomaināmas ogles birstes, vārpstas bloķētājs, mīksts rokturis, aizsarga regulēšana
Drošība	Drošības izvēle, aizsardzība pret pārslodzi, diska aizsargs, slēdzis ar bloķētāju
Apkope un tīrīšana	Tīrīt ar sausu drānu, regulāri pārbaudīt ogles birstes, nomainīt ik pēc 200 darba stundām
Rezerves daļas un remontējamība	Pieejami birstes komplekti, aizsargi, rokturi; remonts Flex pilnvarotajos servisos
Vispārīga informācija	Produkts atbilst CE normām, II aizsardzības klase, trokšņa līmenis 95 dB(A)

Bieži uzdotie jautājumi - L 3208 CD Flex

Kā nomainīt disku Flex L 3208 CD slīpmašīnā?

Atvienojiet ierīci no barošanas. Nospiediet vārpstas bloķētāju, atskrūvējiet uzgriezni ar plakanu atslēgu, nomainiet disku, pievelciet uzgriezni un atlaidiet bloķētāju.

Kādi diski der L 3208 CD modelim?

Diski ar maksimālo diametru 125 mm un atveri 22,23 mm. Tērauda, akmens, koka griešanai – izvēlieties atbilstošu diska tipu.

Kā ieslēgt slīpmašīnu?

Bīdiet slēdzi uz priekšu, pēc tam nospiediet to uz leju, lai bloķētu ieslēgtā stāvoklī. Lai izslēgtu, nospiediet slēdža aizmugurējo daļu.

Kāpēc slīpmašīna pārkarst?

Iemesli: pārāk ilgs nepārtraukts darba laiks, aizsērējušas ventilācijas atveres, neasi diski. Nolieciet ierīci atdzist un notīriet atveres.

Kā noregulēt diska aizsargu?

Atbloķējiet regulēšanas sviru, pagrieziet aizsargu vēlamajā pozīcijā, pēc tam nobloķējiet sviru. Vienmēr novietojiet aizsargu starp sevi un disku.

Vai slīpmašīnu var izmantot pulēšanai?

Jā, pēc atbilstoša pulēšanas uzgaļa (piem., sūklis, filcs) uzstādīšanas. Samaziniet griešanās ātrumu, ja ierīce to atļauj.

Kā nomainīt ogles birstes?

Atvienojiet barošanu, atskrūvējiet sānu aizbāžņus, izvelciet vecās birstes, ievietojiet jaunās un pievelciet aizbāžņus. Pārbaudiet stāvokli pēc pirmajām 50 darba stundām.

Ko nozīmē kontroles diode uz korpusa?

Diode signalizē gatavību darbam. Ja tā mirgo, var norādīt uz pārslodzi vai kļūmi – pārbaudiet instrukciju.

Kāds ir trokšņa un vibrācijas līmenis?

Trokšņa līmenis ap 95 dB(A), vibrācija < 2,5 m/s². Izmantojiet dzirdes aizsardzības līdzekļus un darba pārtraukumus.

Kur var iegādāties rezerves daļas?

Flex pilnvarotajos servisa centros un pie izplatītājiem. Saraksts pieejams ražotāja vietnē.

LIETOŠANAS INSTRUKCIJA L 3208 CD Flex

Iv Lietošanas pamācības oriģināls ...... 209

Tehniskā informācija .....209

Iss apskats 210

Jūsu drošībai 211

Trokšni un vibrācija. 215

Lietošanas noteikumi ..... 215

Tehniskā apkope un kopšana ..... 218

Norādījumi par likvidēšanu .....219

(€-Atbilstība 219

Garantija 220

Izmantotie simboli

BRĪDINĀJUMS!

Apzīmē tiešu draudošu bīstamību. Šī norādījuma neievērošanas gadījumā draud nāve vai loti smagas traumas.

UZMANĪBU!

Apzīmē iespējamu bīstamu situāciju. Šī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi.

NORĀDĪJUMS

Apzīmē izmantošanas ieteikumus un svarīgu informāciju.

Simboli uz instrumenta

Pirms ekspluatācijas izlasiet lietošanas pamācību!

Nēsājiet acu aizsargu!

Norādījums par vecās iekārtas likvidēšanu (sk. 219. lpp.)!

Tehniskā informācija

Ierīces modelis		L 3206 CD/CDT	L 3208 CD
Maks. slīpēšanas instrumenta ø	mm 230 180
Slīpēšanas instrumenta biezums	mm	1–10
Stiprinājuma urbums mm 22,23
Maksimālais aplocesātrums	m/s	80
Darbvārpstas diametrs M14
Apgriezienu skaits	apgr./min	6500	8500
Patērējamā jauda	W	2500	2500
Lietderīgā jauda	W	1700	1700
Svars (bez kabeļa)	kg	6,2	6,0
Aizsargklase		II / ☐

Iss apskats

1 S I ēdzis

leslēgšanai un izslēgšanai

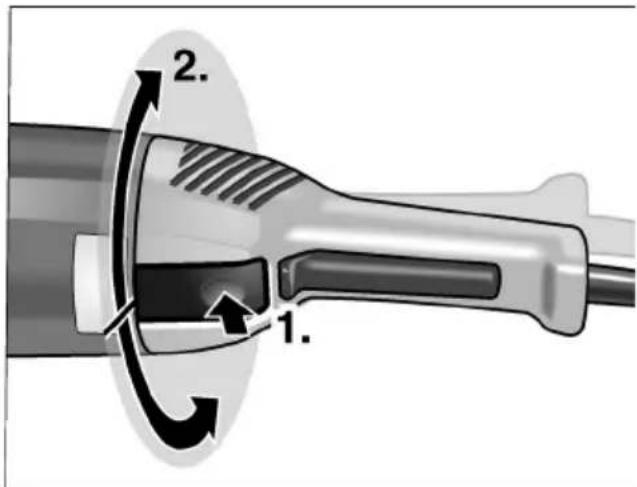

2 A t v i e n o t

Rokturslēdža pagriešanai par 90°.

3 D a r b v ārpsta ar vītnatloku

a Savilcējatloks

b Savilcējuzgrieznis

4 Aizsargapvalks

Ātrsavilcējapvalks. Nostādīšana bez instrumenta. Ar kodu montāžai bez sajaukšanas iespējas.

5 P ārvada galva

Ar gaisa izplūdi un griešanās virziena bultinu.

6 SoftVib Rokturis

Pakāpeniska nostādīšana par 180° bez instrumenta.

7 Darbvārpstas aretēšana

Darbvārpstas apstādināšanai,

ājslēdzis nomainot instrumentus.

8 F i k s ēšanas loks ar balstti

Roktura nostiprināšanai un nostādīšanai.

9 F i r m a s p l ā

10 leslēgšanas blokētājs/aretēšanas poga

Novērš nevēlamu ierīces palaidi un aretē slēdzi (1) ilgstošas darbības režīmā.

11 Rokturslēdzis

12 4,0 m tīkla kabelis ar tīkla kontaktdakšu

13 Aptures atslēga

Jūsu drošībai

BRĪDINĀJUMS!

Pirms leŋkslīpmašīnas izmantošanas izlasiet un rīkojieties saskaṇā ar:

• šo lietošanas pamācību,
• pievienotās brošūras “Vispārējiem drošības tehnikas norādījumiem” darbā ar elektroinstrumentiem (Aprakstu-Nr.: 315.915),
• darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām.

Šī leŋkslīpmašina ir ražota, vadoties pēc tehnikas līmeņa un atzītiem drošības tehnikas noteikumiem. Neskatoties uz to, tās izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā arī mašīnas bojājumi vai citi materiāli zaudējumi. Lenkslīpmašinu drīkst izmantot tikai

• saskaņā ar norādījumos paredzētajiem lietošanas noteikumiem,
• nevainojamā stāvoklī atbilstoši drošības tehnikas noteikumiem.

Drošību ietekmējoši traucējumi nekavējoties jānovērš.

Noteikumiem atbilstoša izmantošana

Šī lenkslīpmašīna paredzēta

• izmantošanai rūpniecībā un amatniecībā,
• metāla un akmens slīpēšanai un griešanai ar sauso slīpēšanu, izmantojot rupjās slīpripas un griezējdiskus, kuru pieļaujamais aploces ātrums sastāda 80 m/s,
  – pielietošanai ar slīpēšanas instrumentiem un aprīkojumu, kurš norādīts šajā Lietošanas pamācībā, vai kuru ieteicis ražotājs.

Netiek pieļauti, piem., kēdes frēzes diski, zāğripas.

Drošības tehnikas norādījumi

BRĪDINĀJUMS!

Izlasiet visus drošības tehnikas noteikumus un norādījumus. Drošības tehnikas noteikumu un norādījumu neievērošanas gadījumā, var tikt izraisītas elektrotraumas, ugunsgrēks un/vai citi smagi ievainojumi.

Uzglabājiet drošības tehnikas noteikumus un norādījumus nākotnei.

■ Šis elektroinstruments paredzēts izmantošanai kā slīpmašīna un slīpēšanas un griešanas mašīna. levērojiet visus drošības tehnika noteikumus, norādījumus, attēlojumus un datus, kurus Jūs saņēmāt kopā ar šo ierīci.
Ja netiks ievēroti sekojošie norādījumi, tad var tikt izraisīta elektrotrauma, uguns un/vai smagi ievainojumi.

■ Šis elektroinstruments nav piemērots slīpēšanai ar smilšpapīru, darbam ar stieplu sukām un pulēšanai.

Izmantojot elektroinstrumentu darbiem, kuriem tas nav paredzēts, var tikt izraisīta bīstamība un traumas.

■ Neizmantojiet aprīkojumu, kuru ražotājs nav speciāli paredzējis vai ieteicis šim elektroinstrumentam. Tas apstāklis, ka Jūs varat aprīkojumu piestiprināt pie sava elektroinstrumenta, vēl negarantē tā drošu izmantošanu.

■ Pieļaujamam iesaistāmā instrumenta apgriezienu skaitam jābūt vismaz tik augstam, kā uz elektroinstrumenta norādītajam maksimālajam apgriezienu skaitam.

Aprīkojums, kas griežas ātrāk par pieļaujamo ātrumu, var salūzt un tikt atmests atpakal.

■ lesaistāmā instrumenta ārējam diametram un biezumam jātbilst elektroinstrumenta dotajiem izmēriem. Nepareizi izmērītos izmantojamos instrumentus nevar pietiekami ekranēt vai kontrolēt.

■ Slīpripām, slīpēšanas škīvjiem vai citam aprīkojumam prečīzi jāpieguļ jūsu elektroinstrumenta slīpēšanas darbvārpstai.

Izmantojamie instrumenti, kuri precīzi nepieguļ elektroinstrumenta slīpēšanas darbvārpstai, griežas nevienmērīgi, ľoti stipri vibrē un var izraisīt kontroles zudumu.

■ Neizmantojiet bojātus izmantojamos instrumentus. Pirms katras izmantošanas pārbaudiet izmantojamo instrumentu škēlumus un plaisas, slīpēšanas škīvju plaisas, nodilumu vai stipru nolietojumu. Ja elektroinstruments vai izmantojamais instruments nokrīt, pārbaudiet tā bojājumus vai izmantojiet nebojātu izmantojamo instrumentu. Ja ir notikusi izmantojamā instrumenta kontrole unt izmantošana, tad Jums un tuvumā esošajām personām jāatrodas ārpus rotējošā izmantojamā instrumenta plaknes un jāļauj ierīcei vienu minūti rotēt ar visaugstāko apgriezienu skaitu.

Bojāti izmantojamie instrumenti šajā pārbaudes laikā parasti salūzt.

■ Nēsājiet individuālu aizsargaprīkojumu. Atkarībā no pielietojuma, izmantojiet visas sejas aizsargu, acu aizsargu vai aizsargbrilles. Ja nepieciešams, nēsājiet putekļu masku, dzirdes aizsargu, aizsargcimdus vai speciālu priekšautu, kas aizsargā Jūs no slīpēšanas un materiāla sīkajām daļinām.

Acis jāaizsargā no lidojošiem svešķermeņiem, kuri rodas dažādu pielietojumu laikā. Putekļu vai filtrējošai aizsargmaskai jāfiltrē putekļi, kuri rodas darba laikā. Ja Jūs ilga laika posmā esat pakļauts lielam troksnim, tad Jūs varat zaudēt dzirdi.

■ levērojiet, lai citas personas atrastos drošā attālumā no Jūsa darba zonas. Katram, kas ierodas darba zonā, jānēsā individuālais aizsargaprīkojums.

Sagataves atlūzas vai salūzuši izmantojamie instrumenti var aizlidot un izraisīt traumas arī ārpus tiešās darba zonas.

■ Turiet instrumentu tikai aiz izolētajām rokturu vietām, ja izpildat darbus, kuru laikā izmantojamais instruments var aizskart noslēptus elektriskos vadus vai paša instrumeta tīkla kabeli.

Kontakts ar zem sprieguma esošo vadu var izraisīt spriegumu aīierīces metāla detalās un izraisīt elektrotraumu.

■ levērojiet, lai tīkla kabelis neatrastos rotējošo izmantojamo instrumentu tuvumā.

Ja tiek pazaudēta kontrole pār ierīci, tad tīkla kabeli var pārgriezt vai aizskart un Jūsu delna vai roka var iekļūt rotējošajā izmantojamā instrumentā.

■ Nekad nenolieciet elektroinstrumentu, pirms izmantojamais instruments nav pilnīgi apstājies.

Rotējošāis izmantojamais instruments var kontaktēties ar virsmu, kur tas ir jānoliek, kā rezultātā Jūs varat pazaudēt kontroli pār elektroinstrumentu.

■ Neļaujiet elektroinstrumentam darboties, ja Jūs to nesat.

Jūsu apgērbs var nejauši saskarties ar rotējošo izmantojamo instrumentu un izmantojamais instruments var ieurbties Jūsu kernenī.

■ Regulāri tīriet elektroinstrumenta ventilācijas spraugas.

Motora ventilators ivelk korpusā puteklus, un liels sakrājušos metāla puteklu daudzums var izraisīt elektrobīstamību.

■ Neizmantojiet elektroinstrumentu viegli uzliesmojošu materiālu tuvumā.

Dzirksteles var šos materiālus aizdedzināt.

■ Neizmantojiet izmantojamos instrumentus, kuriem nepieciešami škidri dzesēšanas līdzekli.

Üdens vai cita škidra dzesēšanas līdzekļa izmantošana var izraisīt elektrotraumu.

Atsitiens un atbilstoši drošības tehnikas noteikumi

Atsitiens ir kustībā esoša iesaistāmā instrumenta kā piem., slīpripas, slīpēšanas škīvja, stieplu sukas pēkšņa aizākējoša vai blokējoša reakcija, kas izraisa rotējošā izmantojamā instrumenta pēkšņu apstāšanos. Tā rezultātā tiek izraisīts elektroinstrumenta nekontrolēts paātrinājums pret iesaistāmā instrumenta rotācijas kustību bokēšanas vietā.

Ja piem., kāda slīpripa ieākējas sagatavē vai to blokē, tad slīpripas mala, kura tiek iegremdēta sagatavē, var sapīties un ar to izlauzt slīpripu vai izraisīt atsitienu.

Tad slīpripa kustas uz apkalpojošās personas pusi vai no tās prom, atkarībā no ripas rotācijas virziena blokēšanas vietā. Tā slīpripas var arī lūzt.

Atsitiens ir nepareizas vai klūdainas elektroinstrumenta izmantošanas rezultāts. To var novērst, ievērojot attiecīgus drošības tehnikas noteikumus, kuri tiek zemāk aprakstīti.

■ Stingri turiet elektroinstrumentu un nostādiet savu kermani un rokas tādā pozīcijā, ar kurū Jūs varat uztvert atsitiena spēku. Ja ir, vienmēr izmantojiet papildrokturi, lai Jums pēc iespējas labi varētu kontrolēt atsitiena spēku vai reakcijas momentu palaides laikā.

Apkalpojošā persona, ievērojot piemērotus drošības pasākumus, var pārvaldīt atsitiena un reakcijas spēkus.

■ levērojiet, lai Jūsu rokas nekad neatrastos rotējoša izmantojamā instrumenta tuvumā.

Atsitienā laikā izmantojamais instruments var izdarīt kustību pāri Jūsu rokai.

Izvairieties ar savu kermeni no vietas, kurā elektroinstruments atsitiena laikā tiek virzīts.

Atsitiens virza elektroinstrumentu virzienā, kas ir pretējs slīpripas kustībai blokēšanas vietā.

■ Īpaši uzmanīgi strādājiet vietās ar stūriem, asām malām utt. Novērsiet izmantojamo instrumentu atlēkšanu no sagataves un iespīlēšanos tajā.

Rotējošam izmantojamam instrumentam ir nosliece iespīlēties stūros, asās malās vai ari atsitiena laikā. Tas izraisa kontroles zudumu vai atsitienu.

■ Neizmantojiet kēdes vai zobzāğplātni. Tādi izmantojamie instrumenti bieži izraisa atsitiena vai kontroles zaudēšanu pār elektroinstrumentu.

īpaši drošības tehnikas noteikumi slīpēšanai un griešanai ar slīpripu:

■ Izmantojiet tikai elektroinstrumentiem paredzētos abrazīvos materiālus un šiem abrazīvajiem materiāliem paredzēto aizsargapvalku.

Abrazīvos materiālus, kuri nav paredzēti elektroinstrumentam, nevar pietiekami ekranēt un tie ir nedroši.

Aizsargapvalku droši jāpiestiprina pie elektroinstrumenta un jānostāda tā, lai tiktu panākta visaugstākā drošības pakāpe, t. i. vismazākajai abrazīvā materiāla daļai atklāti jānorāda uz apkalpojošo personu.

Aizsargapvalkam jāaizsargā apkalpojošā persona no atlūzām un nejauša kontakta ar abrazīvo materiālu.

■ Abrazīvos materiālus drīkst izmantot tikai iekeiktajām izmantošanas iespējām. Piemēram: Nekad neslīpējiet ar griezējdiska malas virsmu.

Griezējdiski paredzēti materiāla nonemšanai ar ripas sānmalu. Šie abrazīvie materiāli var salūzt, ja uz tiem iedarbojoties sr spēku no sāniem.

■ Vienmēr izmantojiet savai paredzētajai slīpripai pareiza lieluma un formas nebojātus savilcējatlokus.

Piemēroti atloki balsta slīpripu un ar to samazina slīpripas lūzuma bīstamību. Griezējdisku atloki var atšķirties no citām slīpripām paredzētiem atlokiem.

■ Neizmantojiet lielāku elektro-instrumentu nolietotas slīpripas.

Lielāku elektroinstrumentu slīpripas nav konstruētas mazu elektroinstrumentu augstajam apgriezienu skaitam un var lūzt.

īpaši drošības tehnikas noteikumi griešanai ar slīpripu:

Izvairieties no griezējdiska blokēšanas vai pārāk liela piespiešanas spiediena. Neveiciet pārāk dzilus griezumus.

Griezējdiska pārslodze palielina slodzi un noslieci uz saškiebšanos vai blokēšanu un līdz ar to atsitiena vai slīpripas lūšanas iespēju.

■ Izvairieties no zonas rotējošā griezējdiska priekšpusē un aizmugurē.

Ja griezējdisks sagatavē tiek virzīts no Jūsu puses, tad atsitiena gadījumā elektroinstruments kopā ar rotējošo disku var tikt atmests tieši uz Jums.

■ Ja griezējdisks iestrēgst vai darbs tiek pārtrauts, tad izslēdziet instrumentu un mierīgi nogaidiet, līdz diska kustība pilnīgi apstājas.

Nekad nemēginiet vēl rotācijā esošo griezējdisku izvilkt no griezuma, jo var izraisīties atsitiens. Noskaidrojiet un novērsiet iesprūduma cēlonus.

■ Neieslēdziet elektroinstrumentu no jauna, kamēr tas atrodas sagatavē. Ľaujiet griezējdiskam vispirms sasniegt pilnu apgriezienu skaitu, pirms griezuma uzmanīgas turpināšanas tālāk.

Pretējā gadījumā disks var aizkerties, izlekt no sagataves vai izraisīt atsitienu.

■ Esiet īpaši piesardzīgi izdarot „kabatu griezumus“ esošajās sienās vai citās nepārredzamās vietās.

legremdējamais griezējdisks, griežot gāzes vai ūdensvadus, elektriskos vadus vai citus objektus, var izraisīt atsitienu.

■ Nostipriniet plāksnes vai lielas sagataves, lai samazinātu atsitiena iespēju ar iesprūdušu griezējdisku.

Lielas sagataves var ieliekties zem sava svara. Sagatavi nepieciešams nostiprināt abās diska pusēs, un tieši gan griezuma tuvumā, gan arī malā.

Citi drošības tehnikas noteikumi

■ Griežot ar slīpripu, nepieciešama speciāla griešanas aizsargapvalka izmantošana.

■ Nekad negrieziet un neslīpējiet vieglos metālus, kuru magnija sastāvs ir lielāks par 80 %. Ugunsbīstamība!

■ Lençslīpmašinas, kuras tiek izmantotas zem klajas debess vai ekstrēmos metāla putekļos, jāpieslēdz pie noplūdes strāvas aizsargslēdža (nostrādes strāva maksimāli 30 mA).

■ Izmantojiet tikai ārdarbiem paredzētus pagarinājuma kabelus.

■ Lenkslipmašinas apzimējumiem izmantojiet limetiketes. Neurbiet caurumus korpusā.

■ Tīkla spriegumam jāsaskan ar sprieguma datiem uz firmas plāksnītes (9).

Darbvārpstas aretieri (7) nospiediet tikai tad, kad slīpēšanas instruments atrodas miera stāvoklī.

Trokšni un vibrācija

Trokšņu un svārstību koeficienti tika noteikti atbilstoši EN 60745. Ar A novērtētais ierīces trokšņa līmenis parasti sastāda:

	Skaņas spiediens L_pA [dB(A)]	Skaņas jauda L_WA [dB(A)]
L 3206 CD/T 90 103
L 3208 CD 90 103
	Nedrošība K = 3 dB

Svārstību summārā vērtība :

	Emisijas koeficients a_h [m/s^2]
	slipējot ārējās virsmas	griežot
L 3206 CD/T 6
L 3208 CD 5
	Nedrošība K = 1,5 m/s ^2

UZMANĪBU!

Dotās mērvienības attiecas uz jaunām ierīcēm. Izmantojot katru dienu, izmainās trokšņu un svārstību koeficienti.

NORĀDĪJUMS

Šajās tehniskajās prasībās norādītais svārstību līmenis ir izmērīts atbilstoši EN 60745 normētajai mērīšanas metodei un elektroinstrumentu salīdzināšanai var tik savstarpēji izmantots. Tas ir piemērots arī iepriekšējai svārstību slodzes novērtēšanai. Dotais svārstību līmenis parāda galvenos elektroinstrumenta izmantošanas veidus. Bet, ja elektroinstruments ar atšķirīgiem rezerves instrumentiem vai nepietiekamu apkopi tiek pielietots citādai izmantošanai, tad var rasties svārstību līmeņa novirzes. Tas var ievērojami palielināt svārstību slodzi visā darba laika periodā. Precīzai svārstību slodzes noteikšanai jāņem vērā arī tas laiks, kurā ierīce ir gan izslēgta, vai arī darbojas, bet faktiski neatrodas darba procesā. Tas var ievērojami samazināt svārstību slodzi visā darba laika periodā.

Sastādiet drošības tehnikas papildnoteikumus strādājošās personas aizsardzībai pret svārstību iedarbību, kā piem., attiecībā uz: elektroinstrumenta un rezerves instrumentu apkopi, roku siltuma saglabāšanu, darba procesu organizāciju.

UZMANĪBU!

Skañas spiedienam pārsniedzot 85 dB(A), jānēsā skañas aizsargu.

Lietošanas noteikumi

BRĪDINĀJUMS!

Pirms visu lenkslīpmašīnas apkopes darbu uzsākšanas atvienojiet tīkla kontaktdakšu.

Pirms ekspluatācijas

Izpakojiet leŋkslīpmašīnu, pārbaudiet piegādes komplekta saturu un transportēšanas laikā gūtos bojājumus.

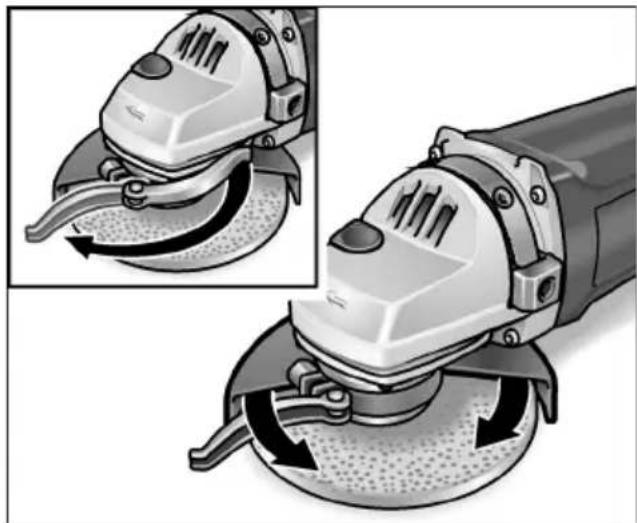

■ Ātrsavilcējapvalka montāža

• Bīdiet uz augšā esošās darbvārpstas savilcējkakla piemērotu aizsargapvalku ar kodu, līdz savilcējgredzens pilnībā pieguļ pie gultņa vāka.
  – Pagrieziet aizsargapvalku nepieciešamajā pozicijā un fiksējiet, uzliekot saspiedējsviru.

NORĀDĪJUMS

Aizsargapvalkam jābūt pilnīgi nodrošinātam pret sagriešanos, ja iespējams, pirms saspiedējsviras izmantošanas pievelciet sešstūru atslēgu tā, lai sviru vēl varētu darbināt ar roku

■ Papildroktura montāža

– Novietojiet balsttiltinu piemērotā pozicijā pie fiksēšanas loka (8).
- Skrūvējiet rokturi (6) balsttiltiņā pretēji atsperes spiedienam un stingri pievelciet.

leslēgšana un izslēgšana Īslaicīgā darba režīms bez iefiksēšanās:

■ Vispirms nospiediet ieslēgšanas blokētāju. Tad nospiediet slēdzi un turiet nospiestu. Atlaidiet ieslēgšanas blokētāju.
■ Lai izslēgtu, slēdzi atlaidiet.

Ilgstošs darba režims ar iefiksēšanos (tikai L 3206 CD/L 3208 CD):

UZMANIBU!

Pēc strāvas padeves pārtraukuma ieslēgtā ierīce sāk atkal no jauna darboties.

■ Vispirms nospiediet ieslēgšanas blokētāju, tad slēdzi un turiet nospiestu.
■ Fiksēšanai turiet nospiestu aretēšanas pogu un slēdzi atlaidiet. Atlaidiet ieslēgšanas blokētāju.
■ lerīces izslēgšanai īsi nospiediet slēdzi un atlaidiet.

Ātrsavilcējapvalka nostādīšana BRĪDINĀJUMS!

Veicot raupjošanu un griešanu, nekad nestrādājiet bez aizsargapvalka.

■ Atvienojiet kontaktdakšu.

■ Atlaidiet saspiedējsviru.
■ Nostādiet aizsargapvalku (4).
■ No jauna stingri pievelciet saspiedējsviru.

i NORĀDĪJUMS

Aizsargapvalkam jābūt pilnīgi nodrošinātam pret sagriešanos, ja iespējams, pirms saspiedējsviras izmantošanas pievelciet seštūru atslēgu tā, lai sviru vēl varētu darbināt ar roku

Roktura nostādīšana

Rokturi (6) var nostādīt starp fiksēšanas loka (8) abiem gala stāvokliem. Nostādīšanai:

■ Apm. par 2 apgriezieniem atlaidiet rokturi.
Pārbīdiet rokturi nepieciešamajā pozicijā uz fiksēšanas tiltiņa.
■ Rokturi stingri pievelciet.

Slīpēšanas instrumenta piestiprināšana vai nomaiņa

■ Atvienojiet kontaktdakšu.

■ Nospiediet darbvärpstas aretieri un turiet nospiestu (1.).
Griežot aptures atslēgu pretēji pulksteņa rādītāju virzienam, noskrūvējiet no darbvārpstas savilcējuzgriezni un nonemiet (2.).
■ levietojiet slīpripu pareizā stāvoklī.

■ Savilcējuzgriežņa uzskrūvēšana uz darbvārpstas.
- Slīpripas biezums ≤ 6 mm: savilcējuzgriežna apcilnis uz augšu.
- Slīpripas biezums > 6 mm: savilcējuzgriežna apcilnis uz leju.

■ Nospiediet darbvārpstas aretieri (7) un turiet nospiestu.

Ar aptures atslēgu stingri pievelciet savilcējuzgriezni.

■ lespraudiet kontaktdakšu kontaktligzdā.

■ leslēdziet lenkslipmašīnu (bez iefiksēšanās) un ľaujiet lenkslipmašīnai apm. 30 sekundes darboties. Veiciet nelīdzsvarotības un vibrācijas pārbaudi.
■ Izslēdziet lenkslīpmašīnu.

Rokturslēdža nostādīšana

Rokturslēdzi (11) no vidējās pozicijas var pagriezt par 90° abos virzienos.

■ Nospiediet atvienošanas slēdzi (1.) un vienlaicīgi pagrieziet rokturslēdzi (2.).
■ Atlaidiet atvienošanas slēdzi. levērojiet, ka atvienošanas slēdzis iefiksējas attiecīgajā gala stāvoklī.

Darba norādījumi

i NORĀDĪJUMS

Pēc izslēgšanas slīpēšanas instruments īsu laiku turpina griezties.

Rupjslīpēšana

BRĪDINĀJUMS!

Nekad neizmantojiet griezējdiskus rupjslīpēšanai.

■ 20°–40° nostādīšanas leņķī tiek realizēta vislabākā noņemšana.
Ar mērenu spiedienu kustiniet leŋkslīpmašīnu turp un atpakal. Tādā veidā sagatuve pārāk nesakarst un nerodas krāsu izmainas; turklāt nav rievu.

Griešana ar slīpripu

UZMANĪBU!

Griežot ar slīpripu, nepieciešama speciāla griešanas aizsargapvalka izmantošana.

■ Mūra akmeņu, betona un dabisko būvakmeņu griešanas laikā izveidojas veselībai kaitīgi kvarca putekļi. Veselības aizsardzībai izmantojiet aizsargapvalkus, ja iespējams, pieslēdzot putekļu nosūkšanas iekārtu.
■ Nespiediet, nesaškiebiet, nesvārstiet.
Ar lenkslīpmašīnu vienmēr jāstrādā pretējā kustībā.
Pretējā gadījumā iespējama nekontrolētas izlekšanas no rievas bīstamība.
Pielāgojiet padevi apstrādājamam materiālam; jo cietāks materiāls, jo lēnāka padeve.

Papildinformāciju par ražotāja izstrādājumiem var saņemt zem www.flex-tools.com.

Tehniskā apkope un kopšana

BRĪDINĀJUMS!

Pirms visu leŋkslīpmašīnas apkopes darbu uzsākšanas atvienojiet tīkla kontaktdakšu.

Tīrīšana

BRĪDINĀJUMS!

Apstrādājot metālus, ekstrēmos izmantošanas gadījumos korpusa iekšpusē var sakrāties elektrovadītspējīgi putekli.

Rodas aizsargizolācijas bojājumi! Darbiniet mašīnu ar noplūdes strāvas aizsargslēdzi (nostrādes strāva 30 mA).

Regulāri tīriet ierīci un ventilācijas spraugas. Tīrīšanas biežums atkarājas no apstrādājamā materiāla un no lietošanas ilguma.

Korpusa iekšpusi kopā ar motoru regulāri jāizpūš ar sausu saspiesto gaisu.

Oğlsukas

Lenkslīpmašīna ir aprīkota ar atslēgšanās oglēm.

Pēc atslēgšanās oglu nodiluma robežas sasniegšanas leņkslīpmašīna automātiski atslēdzas.

i NORĀDĪJUMS

Nomaiņai izmantojiet tikai ražotāja oriģināldetaļas. Izmantojot citus ražojumus, tiek dzēsti ražotāja garantijas pienākumi.

Caur pakaļējām ventilatora spraugām darba laikā var novērot ogluguni.

Ja ogluguns ir pārāk spēcīga, tad lenkslīpmašinu nekavējoties izslēdziet.

Nododiet leŋkslīpmašinu remontā ražotāja autorizētā klientu servisa darbnīcā.

Pārvads

i NORĀDĪJUMS

Garantijas termina laikā neatlaidiet pārvada galvas (5) skrūves. Neievērošanas gadījumā tiek dzēsti ražotāja garantijas pienākumi.

Remontdarbi

Remontdarbus jäveic tikai ražotāja autorizētā klientu servisa darbnīcā.

Rezerves daļas un aprīkojums

Rezerves daļa/aprīkojums	Pasūt.-Nr.
Ātrsavilcējaizsargapvalks– 180 mm– 230 mm	265.160265.179
Savilcējatloks SW17 191.604
Savilcējuzgrieznis 100.080
SDS-Clic ātrsavilcējuzgrieznis	253.049
SoftVib rokturis 325.376
Aptures atslēga 100.110
230 mm griešanas aizsargapvalks ar putekļu nosūkšanas pieslēgumu	252.963
32 mm/4 m gara nosūkšanas šļūtene ar adapteriem	297.011
Metāla koferis 283.827

Informācija par pārējo aprīkojumu, īpaši par slīpēšanas instrumentiem, tiek sniegta ražotāja katalogos.

Detaļu izkārtojuma attēlus un rezerves daļu sarakstus Jūs atradīsiem mūsu mājas lapā: www.flex-tools.com

Norādījumi par likvidēšanu

BRĪDINĀJUMS!

Nodrošiniet nolietoto ieriču nelietojamību, likvidējot to tīkla kabeli.

Tikai ES valstīm Neizmetiet elektroiekārtas sadzīves atkritumos!

Saskaņā ar Eiropas Direktīvu 2002/96/EK par lietotajām elektroiekārtām, elektronikas iekārtām un tās iekļaušanu valsts likumdošanā lietotās elektroiekārtas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei videi draudzīgā veidā.

i NORĀDĪJUMS

Par nolietoto ieriču likvidēšanas iespējām informāciju var saņemt specializētajā veikalā.

CE -Atbilstība

Mēs paziņojam ar pilnu atbildību, ka šis izstrādājums atbilst sekojošajām normām vai normatīvajiem dokumentiem: EN 60745 atbilstoši direktīvu 2004/108/EK, 2006/42/EK, 2011/65/EK noteikumiem.

Par tehnisko dokumentāciju atbild: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

legādājoties jaunu mašīnu, FLEX dod Jums 2 gadu ražotāja garantiju, kura sākas ar mašīnas pārdošanas datumu gala patērētājam.

Garantija attiecas tikai uz bojājumiem, kuri attiecas uz materiāla un/vai ražošanas defektiem, kā arī uz garantēto īpašību neizpildi. Garantijas prasību nodrošinā-šanai nepieciešama pārdošanas čeka oriğināla pievienošana ar pārdošanas datuma norādi.

Garantijas remontdarbus drīkst izpildīt tikai FLEX autorizētajās darbnīcās vai servisa stacijās. Garantijas prasības pastāv tikai tad, ja ekspluatācija ir notikusi atbilstoši noteikumiem. Īpaši no garantijas tiek izslēgts ekspluatācijas rezultātā radies nodilums, neprasmīga pielietošana, daļēji vai pilnīgi demontēta mašīna, kā arī mašīnas pārslodzes dēl radušies bojājumi, neatļautu, bojātu vai nepareizu pielietojamo instrumentu izmantošana. Garantijas prasībās neietilpst pielietojamo instrumentu jeb sagatavju bojājumi, kuri radušies mašīnas pielietošanas gadījumā, spēka pielietojums, bojājumi, kurus izraisījs clients vai trešās personas, neprasmīgi vai nepietiekami veicot mašīnas apkopi, bojājumi, kuri radušies svešas ietekmes vai svešķermeņu, piem., smilšu vai akmeņu, iedarbības rezultātā, kā arī bojājumi lietošanas pamācības neievērošanas gadījumā, piem., pieslēgšana pie nepareiza tīkla sprieguma vai srāvas veida. Garantijas prasības attiecībā uz pielietojamiem instrumentiem jeb aprīkojumu var apmierināt tikai tad, ja tie tika izmantoti mašīnās, ar kurām šada izmantošana ir paredzēta vai atļauta.

Atbildības izslēgšana

Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem un peļņas zudumiem uzņēmuma darbības pārtraukšanas gadījumā, kurš tika izraisīts ražojuma vai ražojuma neiespējamās izmantošanas dēļ. Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem , kuri radušies ierīces neprasmīgas izmantošanas dēļ, vai tika izraisīti citu ražotāju izstrādājumu pielietošanas rezultātā.

Содержание
