Produkto tipas	Kampinis šlifuoklis
Modelis	L 3208 CD
Prekės ženklas	Flex
Vardinė galia	1100 W
Tuščiosios eigos sukimosi greitis	11000 aps/min
Maksimalus disko skersmuo	125 mm
Maitinimo tipas	Tinklinis (230 V ~ 50 Hz)
Maitinimo laido ilgis	4 m
Grynasis svoris	2,3 kg
Matmenys (ilgis x plotis x aukštis)	300 x 120 x 100 mm
Pagrindinės funkcijos	Lengvai keičiami angliniai šepečiai, veleno fiksavimas, minkšta rankena, apsaugos reguliavimas
Sauga	Saugos pasirinkimas, apsauga nuo perkrovos, disko apsauga, jungiklis su užraktu
Priežiūra ir valymas	Valyti sausa šluoste, reguliariai tikrinti anglinius šepečius, keisti kas 200 darbo valandų
Atsarginės dalys ir remonto galimybės	Prieinami šepečių komplektai, apsaugos, rankenos; remontas įgaliotuose Flex servisuose
Bendra informacija	Produktas atitinka CE standartus, II apsaugos klasė, triukšmo lygis 95 dB(A)

Dažnai užduodami klausimai - L 3208 CD Flex

Kaip pakeisti diską Flex L 3208 CD šlifuoklyje?

Atjunkite įrenginį nuo maitinimo. Paspauskite veleno fiksavimą, atsukite veržlę plokščiuoju raktu, pakeiskite diską, priveržkite veržlę ir atleiskite fiksavimą.

Kokie diskai tinka modeliui L 3208 CD?

Diskai, kurių maksimalus skersmuo 125 mm ir anga 22,23 mm. Pjovimui plieno, akmens, medienos – pasirinkite tinkamą disko tipą.

Kaip įjungti šlifuoklį?

Pastumkite jungiklį į priekį, tada paspauskite jį žemyn, kad užfiksuotumėte įjungtoje padėtyje. Norėdami išjungti, paspauskite galinę jungiklio dalį.

Kodėl šlifuoklis perkaista?

Priežastys: per ilgas nepertraukiamas darbas, užsikimšusios ventiliacijos angos, atšipę diskai. Palikite įrenginį atvėsti ir išvalykite angas.

Kaip sureguliuoti disko apsaugą?

Atrakinkite reguliavimo svirtį, pasukite apsaugą į norimą padėtį, tada užrakinkite svirtį. Visada nustatykite apsaugą tarp savęs ir disko.

Ar galima naudoti šlifuoklį poliravimui?

Taip, sumontavus tinkamą poliravimo priedą (pvz., kempinė, veltinis). Sumažinkite sukimosi greitį, jei įrenginys tai leidžia.

Kaip pakeisti anglinius šepečius?

Atjunkite maitinimą, atsukite šonines dangtelius, ištraukite senus šepečius, įdėkite naujus ir priveržkite dangtelius. Patikrinkite būklę po pirmųjų 50 darbo valandų.

Ką reiškia valdymo diodas ant korpuso?

Diodas signalizuoja pasirengimą darbui. Jei mirksi, gali rodyti perkrovą ar gedimą – patikrinkite instrukciją.

Koks yra triukšmo ir vibracijos lygis?

Triukšmo lygis apie 95 dB(A), vibracija < 2,5 m/s². Naudokite klausos apsaugos priemones ir darbo pertraukas.

Kur galima nusipirkti atsarginių dalių?

Įgaliotuose Flex serviso punktuose ir pas platintojus. Sąrašas prieinamas gamintojo svetainėje.

NAUDOJIMO INSTRUKCIJA L 3208 CD Flex

Naudojami simboliai .....198

Techniniai duomenys .....198

Bendras jrankio vaizdas .....199

Jūsų saugumui .....200

Triukšmas ir vibracija .....203

Nurodymai dirbant su šlifuokliu .....204

Techninis aptarnavimas ir priežiūra ...206

Nurodymai utilizuoti .....207

(€-Atitikimo deklaracija .....208

Garantija 208

Naudojami simboliai

JSPĖJIMAS!

Nurodo betarpiškai gresiantį pavojų.

Nesilaikant nurodymų, gresia žūtis arba sunkūs sužalojimai.

ATSARGIAI!

Nurodo potencialiai pavojingą situaciją. Nesilaikant nurodymų, gresia susižeidimo arba materialinių nuostolių pavojus.

NURODYMAS

Nurodo patarimus, kaip dirbti įrankiu ir svarbią informaciją.

Simboliai ant jrankio

Prieš eksploatavimą perskaitykite naudojimo instrukciją!

Užsidėkite apsauginius akinius!

Nuoroda dėl seno prietaiso išmetimo (žiūrėkite 207 psl.)!

Techniniai duomenys

Jrankio tipas		L 3206 CD/ CDT	L 3208 CD
Didžiausias disko skersmuo mm 230 180
Šlifuoklio diskai mm 1–10
Disko kiaurymės skersmuo mm 22,23
Didžiausias išorinės disko dalies linijinis greitis	m/s	80
Veleno skersmuo		M14
Sukimosi greitis	aps/min	6500	8500
Imama galia	W	2500	2500
Atiduodama galia	W	1700	1700
Masė (be kabelio)	kg	6,2	6,0
Saugos klasė		II /☐

Bendras jrankio vaizdas

1 Jungiklis

Jrankj jjungti ir išjungti.

2 Fiksatoriaus mygtukas

Pagrindinės rankenos pasukimui įabi puses po 90°.

3 Velenas su tvirtinimo flanšu

a tvirtinimo flanšas

b tvirtinimo veržlé

4 Apsauginis gaubtas

Greito užtempimo gaubtas. Perstatoma nenaudojant jrankio.

Ženklas, įgalinantis teisingą montavimą.

5 Pavaros galvutė

su ventiliaciniais plyšiais ir sukimosi krypties rodykle.

6 SoftVib Rankena

Perstatoma diskretiškai 180° ribose, nenaudojant įrankio.

7 Veleno fiksatorius

Skirtas sustabdyti veleną, keičiant diską.

8 Fiksatorinis lankas su rankenos tvirtinimo detale

Rankenos fiksavimui ir jos padėties keitimui.

9 Irankio skydelis

10 Jjungimo blokavimas/Fiksatorius

Užkerta kelią nenumatytam prietaiso jsibėgėjimui ir užfiksuoja jungiklj (1) ilgalaikio darbo režimui.

11 Pagrindinè rankena su jungikliu

12 Tinklo kabelis, 4 m ilgio, su šakute

13 Tvirtinimo raktas

Jūsų saugumui

JSPĖJIMAS!

Prieš naudodamiesi kampiniu šlifuokliu, perskaitykite ir vėliau laikykitės:

• šios instrukcijos,
• "Bendruju saugos taisykliu", esančių pridedamoje knygelėje, naudojantis elektriniais įrankiais (spaudinio-Nr.: 315.915),

• naudojimo vietoje galiojančių taisyklių, siekiant išvengti nelaimingų atsitikimų.
  Šis kampinis šlifuoklis atitinka šiuolaikinj technikos lygj ir sukonstruotas, laikantis patvirtintų saugos taisyklių. Tačiau juo naudojantis, gali kilti pavojus juo dirbančiojo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali būti sugadintas įrankis ar atṣirasti kiti materialiniai nuostoliai. Šlifuoklj galima naudoti:

• tik pagal paskirtj

• tik tada, jei saugos požiūriu jo būklė nepriekaištinga.

Gedimus, turinčius įtakos darbo saugai, nedelsiant pašalinkite.

Naudojimas pagal paskirti

Šis kampinis šlifuoklis skirtas:

– profesionaliai naudoti pramonėje ir amatuose,
– metalo ir akmens sausam šlifavimui ir pjovimui šlifavimo ir pjovimo diskais, kurių didžiausias leistinas išorinio krašto greitis iki 80 m/s,
– darbui, naudojant šlifavimo reikmenis ir priedus, išvardintus šioje instrukcijoje arba rekomenduojamus gamintojo.

Neleistina dirbti, naudojant pvz., frezavimo ar pjovimo diskus.

Saugos nurodymai

ISPĖJIMAS!

Perskaitykite visus saugos nurodymus ir perspėjimus. Aplaidumo laikantis saugos nurodymų ir perspėjimų pasekmė gali būti elektros smūgis, gaisras ir/arba sunkūs sužeidimai. Visus saugos nurodymus ir perspėjimus saugokite ateičiai.

■ Šj elektrini įrankį reikia naudoti kaip šlifuoklj ir abrazyvines pjovimo stakles. Atkreipkite dėmesį i visas saugos nuorodas, nurodymus, paveikslėlius ir duomenis, kuriuos Jūs ga u site kartu su prietaisu.

Jei nesilaikysite šių nurodymų, galite gauti elektros smūgis, kilti gaisras ir/arba būti sunkiai susižeisti.

■ Šis elektrinis įrankis nepritaikytas šlifuoti su šlifavimo popieriumi, netinka darbui su vieliniais šepečiais ir nepritaikytas poliruoti.

Naudojant ne pagal paskirtj, galima sugadinti jrankj ir susižeisti.

■ Nenaudokite priedų, kurie nėra gamintojo skirti arba rekomenduoti šiam elektriniam įrankiui.

Tai, kad Jūs galite pritvirtinti priedą prie elektrinio įrankio, negarantuoja saugaus naudojimo.

■ Leistinas skirtų šiam prietaisui darbinių priedų ir reikmenų sukimosi greitis turi būti ne mažesnis, negu didžiausias prietaiso sukimosi greitis.

Priedas, kuris sukasi greičiau nei leidžiama, gali suirti ir dalimis išlakstyti j visas puses.

- Darbinių priedų ir reikmenų išorinis skersmuo ir storis turi atitikti elektrinio įrankio duomenis.

Netinkamų matmenų darbiniai įrankiai gali būti nepakankamai apsaugoti arba kontroliuojami.

■ Šlifavimo diskai, šlifavimo lėkštelės ir kiti priedai privalo tiksliai tikti ant elektrinio įrankio šlifavimo suklio.

Darbiniai įrankiai, kurie netiksliai tinka ant elektrinio įrankio šlifavimo suklio, sukasi netolygiai, labai stipriai vibruoja ir dėl to Jūs galite nesuvaldyti įrankio.

■ Nenaudokite pažeistų darbinių įrankių. Kiekvieną kartą prieš naudojantis patikrinkite darbinius įrankius, ar jie nėra suskilę ir įtrūkę; patikrinkite šlifavimo lėkšteles, ar jos nėra įtrūkusios, susidėvėjusios arba stipriai nudilusios. Jei elektrinis įrankis arba darbinis įrankis nukrenta ant žemės, patikrinkite, ar jis nepažeistas, arba naudokite nepažeistą darbinį įrankį. Kai Jūs patikrinote ir įstatėte darbinį įrankį, besisukančio darbinio priedo plokštuma neturi eiti per Jūsų ir greta esančių asmenų buvimo vietą ir leiskite prietaisui vieną minutę suktis didžiausiu greičiu.

Pažeisti darbiniai įrankiai dažniausiai lūžta per šį tikrinimo laiką.

■ Naudokitės asmeninėmis saugos priemonėmis. Priklausomai nuo atliekamo darbo, naudokitės viso veido apsauga, akių apsauga ar apsauginiais akiniais. Jei numatyta, naudokite respiratorių, klausos apsaugą, apsaugines pirštines ar specialią prijuostę, kuri nesudarytų sąlygų kontaktui su mažomis abrazyvo ar šlifuojamos medžiagos dalelėmis.

Akys privalo būti apsaugotos nuo j šalis lekiančių pašalinių kūnų, kurie susidaro atliekant įvairius darbus. Respiratorius ar dujokaukė privalo sulaikyti smulkias daleles, kylančias šlifuojant. Jei ilgą laiką dirbote dideliame triukšme, galite pajusti klausos susilpnėjimą.

■ Sekite, kad pašaliniai asmenys išlaikytų saugų atstumą. Kiekvienas, jžengiantis į darbinę zoną, privalo naudotis asmeninėmis saugos priemonėmis.

Detalės arba lūžusių darbinių įrankių nuolaužos gali lėkti į šalis ir taip pat sužeisti net už darbinės zonos ribų.

■ Prietaisą laikykite tik už izoliuotų rankenu, kai atliekate darbus, kurių metu darbinis įrankis gali kliudyti paslėptus laidus ar savaji tinklo kabelį.

Kontaktas su laidais, kuriais teka elektros srovė, gali sukelti įtampa metalinėse prietaiso dalyse ir sukelti elektros smūgį.

■ Tinklo kabelj saugokite nuo besisukančių darbinių įrankių.

Jei Jūs nesuvaldysite prietaiso, tinklo kabelis gali būti perpjautas arba pagriebtas ir Jūsų plaštaka arba ranka gali pakliūti į besisukantį darbiniį įrankį.

■ Niekuomet nepadėkite elektrinio įrankio, jei darbinis įrankis dar nesustojo.

Besisukantis darbinis įrankis gali paliesti paviršių ir todėl Jūs galite nesuvaldyti elektrinio įrankio.

■ Niekuomet neneškite veikiančio elektrinio įrankio.

Atsitiktinio kontakto metu Jūsų drabužius gali pagriebti besisukantis darbinis įrankis ir jis įsigreš į Jūsų kūną.

■ Reguliariai valykite elektrinio įrankio ventiliacinius plyšius.

Variklio ventiliatorius traukia dulkes j korpusa, ir susikaupęs didelis metalinių dulkių kiekis gali sukelti elektros smūgį.

■ Nenaudokite elektrinio įrankio arti degiųjų medžiagų.

Kibirkštys gali uždeğti šias medžiagas.

■ Nenaudokite darbinių įrankių, skirtų darbui su aušinimo skysčiu.

Naudodami vandenj arba kitus skystus aušinimo skysčius, galite gauti elektros smūgj.

Atatranka ir atitinkami saugos nurodymai

Atatranka yra staigi reakcija į besisukančio darbinio įrankio, pvz., šlifavimo disko, šlifavimo lėkštelės, vielinio šepečio ir t.t., įstrigimą arba užkliuvimą. Įstrigimas arba užkliuvimas sąlygoja staigų darbinio įrankio stabdymą. Dėl to elektrinis įrankis įgauna nekontroliuojamą pagreitį kryptimi, priešinga darbinio įrankio sukimosi krypčiai.

Jei, pvz., šlifavimo diskas jstringa arba užkliūna detalėje, šlifavimo disko briauna, kuri yra detalėje, gali jstrigti ir dėl to šlifavimo diskas gali lūžti arba sukelti atatranką.

Tada šlifavimo diskas artėja prie dirbančiojo arba tolsta nuo jo, priklausomai nuo disko sukimosi krypties jstrigimo vietoje.

Slifavimo diskai čia taip pat gali lūžti.

Atatranka yra neteisingo ar nekvalifikuoto darbo elektriniu įrankiu pasekmė. Naudojant žemiau aprašytas atsargumo priemones, atatrankos galima išvengti.

■ Elektrinį įrankį laikykite tvirtai, kūną ir rankas laikykite tokioje padėtyje, kad atlaikytumėte atatranką. Jei tik yra, visuomet naudokite papildomą rankeną, kad patikimai atlaikytumėte atatranką ar įsisukančio disko reakcijos momentą.

Naudodamasis tinkamomis atsargumo priemonėmis, dirbantysis gali suvaldyti atatrankos ir atoveikio jėgas.

■ Niekada nelaikykite rankų arti besisukančio darbinio įrankio.

Atatrankos atveju darbinis įrankis kliudyti Jūsų ranką.

■ Venkite pakrypti kūnu kryptimi, kuria juda elektrinis įrankis veikiant atatrankos jėgai.

Atatranka stumia elektrinj jrankj priešinga šlifavimo disko judėjimui blokavimo vietoje kryptimi.

■ Ypatingai atsargiai dirbkite prie kampu, aštrių kraštų ir t.t. Saugokite, kad įrankis neatsitrenktų į detalę ir nejstrigtų.

Besisukantis darbinis įrankis ties kampais, aštriais kraštais arba kai atšoka, yra linkęs užstrigti. Dėl to galite nesuvaldyti įrankio arba jvykti atatranka.

■ Nenaudokite pjovimo grandinių arba dantytų pjūklelių.

Tokie darbiniai įrankiai dažnai sukelia atatranką arba sunkiau pavyksta suvaldyti elektrinį įrankį.

Šlifavimui ir pjovimui abrazyviniais pjovimo diskais skirti ypatingieji saugos nurodymai:

■ Naudokite tik šiam elektriniam įrankiui skirtus šlifavimo diskus ir šiems šlifavimo diskams skirtus apsauginius gaubtus.

Šlifavimo diskai, kurie neskirti elektriniam įrankiui, gali būti nepakankamai apsaugoti ir yra nesaugūs.

■ Apsauginis gaubtas privalo būti patikimai pritvirtintas prie elektrinio įrankio ir nustatytas taip, kad būtų pasiektas aukščiausias saugumo laipsnis, t.y. dirbantysis matytų kiek įmanoma mažiau atviro šlifavimo disko.

Apsauginis gaubtas privalo saugoti dirbantjjj nuo nuolaužu ir atsitiktiniu kontaktu su šlifavimo disku.

■ Šlifavimo diską galima naudoti tik rekomenduojamoms naudojimo galimybėms. Pavyzdžiui: niekada nešlifuokite pjovimo disko šoniniu paviršiumi.

Pjovimo diskai yra skirti medžiagai šalinti su disko briauna. Šoninis jęgų poveikis į šį šlifavimo diską gali jį suardyti.

■ Visada naudokite nepažeistas tvirtinimo junges, kurių dydis ir forma tinka Jūsų pasirinktam šlifavimo diskui.

Tinkamos jungės paremia šlifavimo diskus ir sumažina šlifavimo diskų lūžimo pavojų. Pjovimo diskų jungės gali skirtis nuo kitų šlifavimo diskų jungių.

■ Nenaudokite didesnių elektrinių įrankių susidėvėjusių šlifavimo diskų.

Didesniems elektriniams įrankiams skirti šlifavimo diskai nėra apskaičiuoti mažų elektrinių įrankių dideliems sūkių skaičiams ir gali lūžti.

Pjovimui abrazyviniais pjovimo diskais skirti ypatingieji saugos nurodymai:

■ Venkite pjovimo disko blokavimo arba per didelės prispaudimo jėgos. Nedarykite gilių pjūvių.

Pjovimo disko perkrova didina jo apkrova ir polinkj persikreipti arba užstrigti, ir tuo pačiu yra didesnė atatrankos arba šlifavimo disko lūžimo tikimybė.

■ Venkite zonų prieš ir už besisukančio abrazyvinio pjovimo disko.

Jei abrazyvinį pjovimo diską gaminyje stumiate nuo savęs, atatrankos atveju elektrinis įrankis su besisukančiu disku gali būti bloškiamas tiesiai į Jus.

■ Jeigu abrazyvinis pjovimo diskas užstrigo arba Jūs nutraukėte darbą, prietaisą išjunkite ir ramiai palaukite, kol diskas sustos.

Niekada nebandykite ištraukti dar besisukančio abrazyvinio pjovimo disko, priešingu atveju galima atatranka. Išsiaiškinkite ir pašalinkite jstrigimo priežastis.

■ Nejjunkite elektrinio prietaiso vėl, jei diskas yra detalėje. Prieš atsargiai pjaudami toliau, leiskite pjovimo diskui pasiekti didžiausią sūkių skaičių.
Priešingu atveju diskas gali įstrigti, iššokti iš gaminio arba sukelti atatranką.

■ Ypač atsargūs būkite pjaudami "kišeninius pjūvius" esančiose sienose arba kitose nematomose srityse.

Nusileidžiantis pjovimo diskas gali sukelti atatranką, pjaudamas dujotiekio arba vandentiekio vamzdžius, elektros laidus arba kitus objektus.

■ Plokštes arba didelius gaminius atremkite, kad sumažintumėte dėl suspausto pjovimo disko kylantį atatrankos pavojų.

Didelės detalės gali išlinkti nuo savo savojo svorio. Gaminys privalo būti atremtas abejose disko pusėse, tiek arti pjūvio, tiek ir prie briaunos.

Kitos saugos nuorodos

■ Šlifuojant abrazyviniu šlifuokliu reikia naudoti specialų apsauginį gaubtą.
■ Niekuomet nepjaukite ir nešlifuokite lydinių, kuriuose magnio yra daugiau, negu 80 %. Gaisro pavojus!
■ Jei dirbate lauke arba pjaustote didelio skersmens metalo strypus, kampinj šlifuoklj junkite per apsauginj nuotėkio srovės jungiklj (suveikimo srovė ne didesnė, negu 30 mA).
■ Naudokite tik naudojimui lauke skirtus pailginimo kabelius.
■ Kampinį šlifuoklj ženklinkite tik lipdukais. Neleistina korpuse gręžti kiaurymių.
■ Tinklo jtampa turi atitikti jtampa, nurodyta, jrankio skydelyje (9).
■ Veleno fiksatorių (7) spauskite tik įrankiui nesisukant.

Triukšmas ir vibracija

Triukšmo ir vibracijos dydžiai išmatuoti pagal EN 60745.

A-redukuoto įrankio triukšmo lygio tipinė vertė:

	Triukšmo slėgis L_pA[dB(A)]	Triukšmo galia L_WA[dB(A)]
L 3206 CD/T 9	0 103
L 3208 CD 90	103
	Paklaida K = 3 dB

Vibracijos lygis:

	Bendru atveju skleidžiamas dydis ah[m/s2]
	šlifuojant paviršių	šlifuojant abrazyviniu šlifuokliu
L 3206 CD/T 6
L 3208 CD 5
	Paklaida K = 1,5 m/s2

ATSARGIAI!

Pateikiami dydžiai galioja naujam įrankiui Kasdien naudojant, triukšmo ir vibracijos lygis keičiasi.

NURODYMAS

Šiuose techniniuose reikalavimuose pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 standarte patvirtintus matavimo metodus ir gali būti taikomas elektrinių įrankių palyginimo metu. Šis lygis taip pat gali būti taikomas apytikslei vibracijos apkrovai įvertinti. Pateiktas vibracijos lygis nurodo pagrindine elektrinio įrankio taikymo sritį. Tačiau jei elektrinis įrankis bus naudojamas kitoje srityje, su kitais įstatomaisiais įrankiais arba netinkamai atlikus techninės priežiūros darbus, vibracijos lygis gali pakisti.

Todėl darbo metu vibracijos apkrova gali smarkiai padidėti. Norint tiksliai įvertinti vibracijos apkrova, reikėtų atsižvelgti ir į laika, kada įrenginys yra išjungtas arba veikia, tačiau tuo metu nenaudojamas. Šiuo atveju darbo metu vibracijos apkrova gali smarkiai sumažėti. Kad operatorius būtų apsaugotas nuo vibracijos poveikio, būtina imtis papildomų saugos užtikrinimo priemonių, tokių kaip elektrinių ir įstatomųjų įrankių techninė priežiūra, šiltai laikomos rankos, darbo proceso organizavimas.

ATSARGIAI!

Jei triukšmo slėgis didesnis, negu 85 dB(A), būtina naudotis klausos apsauga.

Nurodymai dirbant su šlifuokliu

ISPĖJIMAS!

Prieš bet kokius kampinio šlifuoklio techninio aptarnavimo darbus ištraukite kištuką iš elektros tinklo lizdo.

Prieš pirmą naudojima

Kampinj šlifuoklj išpakuokite, patikrinkite, ar įrankio komplektas yra pilnas, ar įrankis nepažeistas transportuojant.

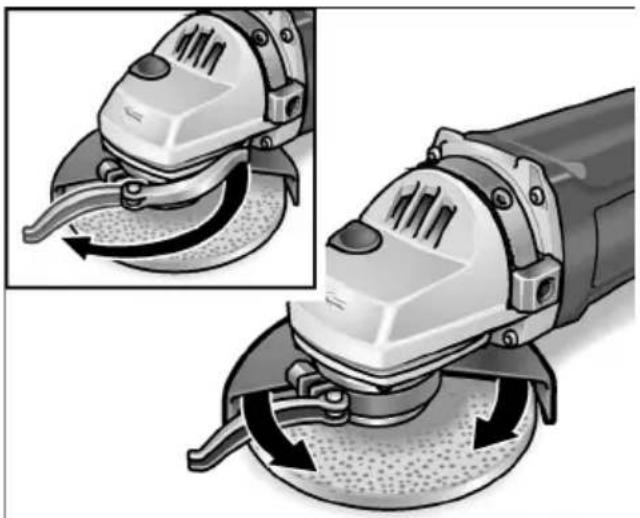

■ Greito tvirtinimo apsauginio gaubto montavimas
- Ant gulinčio velenu aukštyn įrankio kaklelio užmaukite apsauginį gaubtą, sutapatindami ženklinimą taip, kad tvirtinimo lankas iki galo užeitų ant guolių dangtelio.
- Gaubtą pasukite i reikiamą padėtį ir užfiksuokite fiksavimo sverteliu.

i NURODYMAS

Apsauginis gaubtas turi visiškai nesisukioti, esant reikalui prieš jungiant įtempimo svertą priveržkite šešiabriaunę veržlę tiek, kad svertą dar būtų galima jjungti ranka.

■ Papildomos rankenos montavimas

• Rankenos tvirtinimo detalę uždékite ant fiksatorinio lanko (8) j reikiamoje vietoje.
• Rankeną (6) jsukite i rankenos tvirtinimo detalę, nugalėdami spyruoklės pasipriešinimą ir įveržkite.

ljungimas ir išjungimas ljungimas trumpalaikio darbo režimui be fiksavimo:

Pirmiausia paspauskite jungimo blokavimą. Paskui paspauskite jungiklj ir laikykite toje padętyje. Atleiskite jungimo blokavimą.
■ Norėdami išjungti, jungiklj atleiskite.

Jungimas ilgalaikio darbo režimui su fiksavimu (tik L 3206 CD/L 3208 CD):

ATSARGIAI!

Jei tinklo jtampa trumpam dingsta, jai vél atsiradus, įrankis vél pradeda veikti.

■ Pirmiausia paspauskite jungimo blokavima, paskui paspauskite jungiklj ir laikykite toje padėtyje.

■ Fiksavimui laikykite nuspaudę fiksatorių ir jungiklj atleiskite. Atleiskite jjungimo blokavimą.
■ Norėdami išjungti įrankį, trumpai paspauskite jungiklj ir atleiskite.

Greito tvirtinimo apsauginio gaubto perstatymas

ISPÉJIMAS!

Niekuomet nešlifuokite ir nepjaukite be apsauginio gaubto.

■ Ištraukite kištuka iš tinklo lizdo.

■ Atleiskite tempimo sverta.
■ Pakeiskite apsauginio gaubto (4) padėtį.
■ Vėl įtempkite tempimo svertą.

NURODYMAS

Apsauginis gaubtas turi visiškai nesisukioti, esant reikalui prieš jjungiant įtempimo svertą priveržkite šešiabriaunę veržlę tiek, kad svertą dar būtų galima jjungti ranka.

Rankenos perstatymas

Rankeną (6) galima perstatyti tarp abiejų fiksatorinio lanko (8) galų. Perstatymui reikia:

■ Atpalaiduoti rankeną, atsukant apytikriai du apsisukimus.
■ Perstumti rankeną fiksatoriniu lanku i reikiamą padėti.
■ Vèl jveržti rankeną.

Šlifavimo disko tvirtinimas arba pakeitimas

■ Ištraukite kištuką iš tinklo lizdo.

■ Paspauskite veleno fiksatorių ir laikykite jį šioje padėtyje (1. rodyklė).
■ Tvirtinimo raktu atsukite tvirtinimo veržlę, sukdami prieš laikrodžio rodyklę ir ją nuimkite (2.).
■ Istatykite diskąj jam skirtą vietą.

■ Tvirtinimo veržlės užsukimas ant įrankio veleno.

• Šlifavimo disko storis ≤ 6 mm: Iškilioji veržlės pusė su jungtimi turi būti viršuje.
• Šlifavimo disko storis > 6 mm: lškilioji veržlės pusė turi būti nukreipta į diską.

■ Paspauskite veleno fiksatorių (7) ir laikykite jį šioje padėtyje.
■ Tvirtinimo veržlę jveržkite tvirtinimo raktu.
■ lkiškite kabelio kištukąj tinklo lizda.

■ Jjunkite šlifuoklj (be fiksacijos) ir leiskite jam pasisukti apie 30 s tuščiaja veika. Patikrinkite, ar nėra disbalanso arba vibracijų.

Rankena su jungikliu (11) gali būti iš vidurinės padėties pasukta į abi puses po 90°.

■ Paspauskite fiksatoriaus mygtuką (1.), kartu sukdami rankeną su jungikliu (2.).
■ Atleiskite fiksatoriaus mygtuką. Atkreipkite dėmesį į tai, ar rankena užsifiksavo vienoje iš galinių padėčių!

Patarimai dirbant

NURODYMAS

Po išjungimo diskas dar kurj laiką sukasi.

Šlifavimas

ÍSPÉJIMAS!

Niekuomet nešlifuokite pjovimo disku.

■ Šlifavimas bus našesnis, jei diskas su šlifuojamu paviršiumi sudarys 20°–40° kampa.
Vedžiokite šlifuoklj įvairiomis kryptimis, lengvai spausdami. Tuomet šlifuojama detalė pernelyg nejkaista ir ant paviršiaus neatsiranda nusispalvinimų; be to nelieka nelygumu.

Pjovimas

ATSARGIAI!

Šlifuojant abrazyviniu šlifuokliu reikia naudoti specialų apsauginį gaubtą.

■ Pjaunant mūrą, betoną ir natūralų akmenį, susidaro kenksmingos kvarco dulkės. Saugodami sveikatą, naudokite apsauginį gaubtą, prie kurio galima prijungti nusiurbimo įtaisą
■ Nespauskite, nekreipkite ir nejudinkite disko pirmyn bei atgal.
■ Šlifuoklj visuomet veskite prieš disko judėjimo kryptį. Kitaip diskas gali iššokti iš jpjovos.
■ Postūmio greitis priklauso nuo pjaunamos medžiagos kietumo: kuo kietesnė medžiaga, tuo lėčiau reikia vesti diską.

Daugiau informacijos apie gamintojo produkcija rasite internete adresu: www.flex-tools.com.

Techninis aptarnavimas ir priežiūra

ISPĖJIMAS!

Prieš bet kokius kampinio šlifuoklio techninio aptarnavimo darbus ištraukite kištuką iš elektros tinklo lizdo.

Valymas

ISPĖJIMAS!

Apdirbant metalus, ekstremaliais atvejais vidinèse korpuso ertmèse gali susikaupti laidžios dulkés.

Tai turi neigiamos jtakos apsauginei izoliacijai!

Jrankj junkite per apsauginj nuotékio srovës jungiklj (suveikimo srovë ne didesnë, negu 30 mA).

Reguliariai valykite įrankį ir ventiliacinius plyšius. Kaip dažnai tai reikia daryti, priklauso nuo apdirbamos medžiagos ir naudojimo trukmės.

Angliniai šepetėliai

Šlifuoklyje yra šepetėliai su išjungimo įtaisu.

Šlifuoklis automatiškai išsijungia, kai jame esantys angliniai šepetėliai susidėvi.

NURODYMAS

Pakeitimui naudokite tik originalias, gamintojo tiekiamas dalis. Tuo atveju, jei naudojami kitų firmų gaminiai, gamintojo garantiniai įsipareigojimai negalioja.

Pro ventiliacinius plyšius darbo metu gali matytis šepečių kibirkščiavimas.

Esant labai stipriam kibirkščiavimui, nedelsiant išjunkite šlifuoklj.

Pristatykite jj i gamintojo igaliotas dirbtuves.

Pavara

NURODYMAS

Neatsukinėkite pavaros galvutės (5) sraigtų garantiniu laikotarpiu. Jei nesilaikysite šio reikalavimo, gamintojo garantiniai įsipareigojimai negalios.

Remontas

Remontuoti šlifuoklj atiduokite tik i gamintojo įgaliotas dirbtuves.

Atsarginės dalys, priedai ir reikmenys

Atsarginė dalis/priedas Užs.	Nr.
Greito užtempimo apsauginis gaubtas-180 mm-230 mm	265.160265.179
Tvirtinimo flanšas SW17 191.604
Tvirtinimo veržlė 100.080
SDS-Clic greito tvirtinimo veržlė	253.049
Rankena SoftVib 325.376
Tvirtinimo raktas 100.110

Atsarginė dalis/priedas Užs.	Nr.
Apsauginis gaubtas 230 mm su dulkių nusiurbimo įtaiso prijungimu	252.963
Nusiurbimo žarna su adapteriais 32 mm/4 m ilgio	297.011
Metalinis lagaminėlis 283.827

Kitų priedų, ypač diskų, duomenis rasite gamintojo kataloge.

Surinkimo brėžinius ir atsarginių dalių sąrašus rasite mūsų pagrindiniame puslapyje:

www.flex-tools.com

Nurodymai utilizuoti

JSPÉJIMAS!

Pašalinkite susidėvėjusių įrankių tinklo kabelį, kad jų nebūtų galima naudoti.

Tiktai ES valstybęms

Neišmeskite elektros jrengimų i buitinius šiukšlynus!

Pagal ES Direktyvą 2002/96/EB dęl naudotų įrengimų, elektros įrengimų ir jų įtraukimo į valstybinius įstatymus naudotus įrengimus būtina suringti atskirai ir nugabenti antrinių žaliavų perdirbimui aplinkai nekenksmingu budū.

NURODYMAS

Apie utilizavimo galimybes pasiteiraukite pardavèjo.

CE -Atitikimo deklaracija

Atsakingai pareiškiame, kad šis gaminys atitinka standartus ir normatyvinius dokumentus:

EN 60745 pagal direktyvų

Už techninę dokumentaciją atsakingas:

Naujam jrankiui FLEX suteikia 2 metų gamintojo garantija, skaičiuojant nuo datos, nurodytos pirkimo čekyje.

Garantiniai įsipareigojimai galioja tik gamybos ar medžiagų defektų atveju arba jei savybės neatitinka deklaruojamų.

Pareiškiant garantines pretenzijas, reikia pridėti pirkimo čekį su nurodyta pirkimo data. Garantinis remontas atliekamas tik FLEX įgaliotose serviso dirbtuvėse.

Garantiniai jsipareigojimai galioja tik tuo atveju, jei įrankis buvo naudojamas pagal paskirtį.

Garantija negalioja natūralaus susidėvėjimo atveju, jei įrankis buvo naudojamas ne pagal paskirtį, jei įrankis visiškai ar dalinai išardytas arba sugedo dėl to, kad buvo perkrautas, jei buvo naudojami jam neskirti, sugedę ar neteisingai naudojami priedai, jei žala klientams ar tretiesiems asmenims atsirado dėl įrankio poveikio priedui ar detalei naudojant jėgą, dėl naudojimo ne pagal paskirtį ar nepakankamo techninio aptarnavimo, jei yra pažeidimų dėl išorinio ar svetimkūnių poveikio, pvz., smėlio ar akmenėlių, dėl to, kad nebuvo laikomasi instrukcijos nurodymų, pvz., įrankis buvo jungiamas į ne tos įtampos ar ne tos srovės rūšies tinkla. Garantiniai įsipareigojimai priedams ir reikmenims galioja tik tada, jei jie buvo naudojami su įrankiu, su kuriuo jie skirti arba leidžiami naudoti.

Atsakomybės pašalinimas

Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną dėl darbinės veiklos nutraukimo, kurį sukėlė įrankis arba netinkamas įrankio naudojimas.

Gamintojas ir jo atstovai neatsako už nuostolius, jeigu įrankis buvo naudojamas ne pagal paskirtį arba kartu su kitų gamintojų gaminiais.

Saturs

Izmantotie simboli ..... 209
