| Typ výrobku | Uhlová brúska |
| Model | L 3208 CD |
| Značka | Flex |
| Menovitý výkon | 1100 W |
| Rýchlosť otáčania naprázdno | 11000 obr/min |
| Maximálny priemer kotúča | 125 mm |
| Druh napájania | Sieťové (230 V ~ 50 Hz) |
| Dĺžka napájacieho kábla | 4 m |
| Hmotnosť netto | 2,3 kg |
| Rozmery (dĺžka x šírka x výška) | 300 x 120 x 100 mm |
| Hlavné funkcie | Ľahko vymeniteľné uhlíkové kefky, blokácia vretena, mäkká rukoväť, nastavenie krytu |
| Bezpečnosť | Výber bezpečnosti, ochrana proti preťaženiu, kryt kotúča, vypínač s blokádou |
| Údržba a čistenie | Čistiť suchou handričkou, pravidelne kontrolovať uhlíkové kefky, vymeniť každých 200 hodín práce |
| Náhradné diely a opraviteľnosť | Dostupné sady kefiek, kryty, rukoväte; opravy v autorizovaných servisoch Flex |
| Všeobecné informácie | Výrobok v súlade s normami CE, trieda ochrany II, hladina hluku 95 dB(A) |
Často kladené otázky - L 3208 CD Flex
Otázky používateľov k L 3208 CD Flex
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Uhlová Brúska vo formáte PDF zadarmo! Nájdite svoj návod L 3208 CD - Flex a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. L 3208 CD značky Flex.
NÁVOD NA OBSLUHU L 3208 CD Flex
■ Vložte správnou stranou brusný kotouč.
Hlučnosť a vibrácia ..... 181
Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najťažšie poranenia.
POZOR!
Označuje nejakú možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.
UPOZORNENIE
Označuje aplikačné tipy a dôležité informácie.
Symboly na náradí
Pokyn pre likvidáciu vyslúžilého náradia (pozri strana 185)!
Technické údaje
| Typ náradia | L 3206 CD/ CDT | L 3208 CD | |
| Max. ∅ brúsiaceho nástroja mm 230 180 | |||
| Hrúbka brúsiaceho nástroja mm 1-10 | |||
| Úložný otvor mm 22,23 | |||
| Maximálna obvodová rýchlost' m/s 80 | |||
| Priemer vretena | M14 | ||
| Otáčky | ot./min | 6500 | 8500 |
| Príkon | W | 2500 | 2500 |
| Výkon | W | 1700 | 1700 |
| Hmotnosť (bez kábla) | kg | 6,2 | 6,0 |
| Trieda ochrany | II / ☐ | ||
Na prvý pohl'ad
1 V y p í n a č
Na zapnutie a vypnutie.

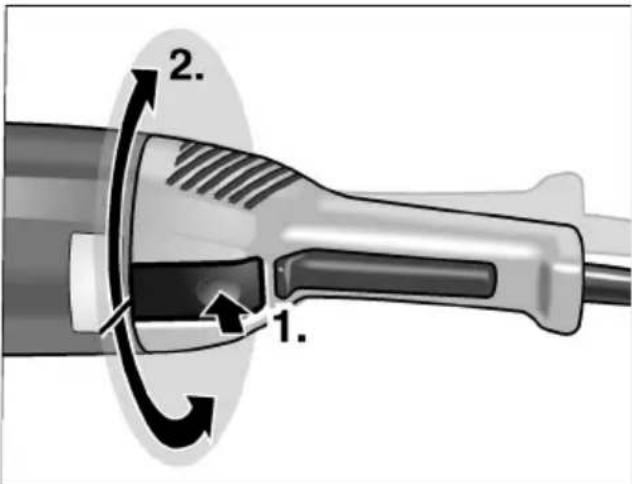

2 O d b l o k o v
Na natočenie rukoväti s vypínačom vždy o 90°.
3 Vreteno so závitovou prírubou
a Upínacia príruba
b Upínacia matica
4 Ochranný kryt
Rýchloupínací kryt. Prestavitelný bez náradia. S kódovaním pre nezamenitel'nú montáz.
5 Hnacia hlava
S výstupom vzduchu a šípkou smeru otáčania.
6 SoftVib rukovät'
Stupňovite prestavitelná o 180°, bez použitia náradia.
7 A r e t á c i a
Na znehybnenie vretena pri výmene
8 Západkový oblúk s úložným mostíkom
Na upevnenie a prestavenie rukoväti.
9 T y p o v ý š t
10 Blokovanie zapnutia/aretačný gombík
Zabraňuje nechtenému rozbehnutiu náradia a aretuje vypínač (1) v trvalej prevádzke.
13 Integrovaný kl'úč
Pred použitím uhlovej brúsky si prečítajte:
- predložený návod na obsluhu,
- "Všeobecné bezpečnostné pokyny" na zaobchádzanie s elektrickým náradím v priloženom zošite (čís. publikácie: 315.915),
- pravidla a predpisy na zabránenie úrazom, platné pre miesto nasadenia a jednajte podl'a nich.
Táto uhlová brúska je konštruovaná podľa súčasného stavu techniky a uznávaných bezpečnostne-technických pravidiel.
Pri používaní môže napriek tomu dôjst' k ohrozeniu života používatel'a alebo tretej osoby, event. poškodeniu náradia alebo iných vecných hodnôt. Používajte uhlovú brúsku len
- pre stanovené použitie,
- v bezchybnom bezpečnostne-technickom stave.
Okamžite odstráňte poruchy,
ktoré obmedzujú bezpečnost.
Stanovené použitie
Táto uhlová brúska je určená
- na živnostenské nasadenie v priemysle a remeslníctve,
- na brúšenie a rezanie kovu a kameňa brúšením za sucha s hrubovacími a rozbrusovacími kotúčmi, ktoré sú schválené pre obvodovú rýchlosť 80 m/s,
- na nasadenie s brúsiacim nástrojom a príslušenstvom, ktoré je v tomto návode uvedené alebo je odporúčané výrobcom.
Neprípustné sú napr. reťazové frézovacie kotúče, pilové listy.
Bezpečnostné upozornenia
VAROVANIE!
Prečítajte si všetky bezpečnostné upozornenia a pokyny. Zanedbanie dodržiavania bezpečnostných upozornení a pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo t’ažké poranenia.
Všetky bezpečnostné upozornenia a pokyny uschovajte na budúce použitie.
■ Používajte toto elektrické náradie ako brúsku a rozbrusovačku. Dodržiavajte všetky bezpečnostné upozornenia, pokyny, zobrazenia a údaje, ktoré ste obdržali spolu s náradím.
Nedodržanie nasledujúcich pokynov môže viest k úrazu elektrickým prúdom, požiaru a/lebo vážnym poraneniam.
■ Toto elektrické náradie nie je vhodné na brúšenie s brúsnym papierom, pre prácu s drôtenými kefami a na leštenie.
Použitia, pre ktoré nie je elektrické náradie predpokladané, môžu spôsobit ohrozenia aporanenia.
■ Nepoužívajte žiadne príslušenstvo,
ktoré nebolo výrobcom predpokladané
a o d p o r ú čané špeciálne pre toto elektrické
náradie.
Len to, že príslušenstvo môžete na Vašom elektrickom náradi upevnit, nie je zárukou žiadneho bezpečného použitia.
- Prípustné otáčky vloženého nástroja musia byť najmenej tak vysoké, ako najvyššie otáčky uvedené na elektrickom náradí. Príslušenstvo, ktoré sa otáča rýchlejšie ako je prípustné, sa môže rozlomiť a lietať.
■ Vonkajší priemer a hrúbka vloženého nástroja musia zodpovedať rozmerovým údajom elektrického náradia.
Nesprávne dimenzované pracovné nástroje nie je možné dostatočne zakryt alebo kontrolovať.
■ Brúsne kotúče, brúsne taniere alebo iné príslušenstvo sa musia presne hodit na brúsne vreteno Vášho elektrického náradia.
Pracovné nástroje, ktoré sa presne nehodia na brúsne vreteno elektrického náradia, sa otáčajú nerovnomerne, silne vibrujú a môžu viest' k strate kontroly.
Nepoužívajte žiadne poškodené pracovné nástroje. Pred každým použitím skontrolujte pracovné nástroje z hl'adiska odlupovania a trhlín, brúsne taniere z hl'adiska trhlín, obrúsenia a silného opotrebenia.
Ked' elektrické náradie alebo pracovný nástroj spadne, skontrolujte ich z hl'adiska poškodenia alebo použite nepoškodený pracovný nástroj. Ak ste pracovný nástroj skontrolovali a vložili, udržiavajte seba a osoby, ktoré sa nachádzajú v blízkosti, mimo rovinu rotujúceho pracovného nástroja a nechajte náradie jednu minútu bežat s najvyššími otáčkami.
Poškodené pracovné nástroje väčšinou v tejto testovacej dobe puknú.
Noste osobné ochranné pomôcky. Používajte podl’a spôsobu použitia celotvárovú ochranu, ochranu očí alebo ochranné okuliare. Ak je to adekvátne, noste protiprachovú masku, ochranu sluchu, ochranné rukavice alebo špeciálnu zásteru, ktorá Vás chráni pred malými brúsnymi čiastočkami a čiastočkami materiálu.
Oči sa majú chránit' pred odlietavajúcimi cudzími telesami, ktoré vznikajú pri rôznych aplikáciách. Protiprachová maska alebo ochranná dýchacia maska musia filtrovať prach vznikajúci pri použití. Ked' ste dlhšiu dobu vystavení hlasitému hluku, môžete utripieť stratu sluchu.
■ Dbajte u ostatných osôb na bezpečnú vzdialenost' k Vašej pracovnej oblasti. Každá osoba, ktorá vstúpi do pracovnej oblasti, musí nosit' osobné ochranné pomôcky.
Úlomky obrobku alebo zlomené pracovné nástroje môžu odletieť a spôsobit poranenie aj mimo priamu pracovnú oblast.
Držte náradie len za izolované plochy rukoväti, ak budete vykonávať práce, pri ktorých môže pracovný nástroj zasiahnuť skryté elektrické vedenia alebo vlastný sietový kábel.
Kontakt s vedením, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah elektrickým prúdom.
■ Ved'te sieťový kábel v dostatočnej vzdialenosti od rotujúcich pracovných nástrojov.
Ak stratíte kontrolu nad náradím, môže dojst k preťatiu alebo zachyteniu sieťového kábla a Vaša ruka alebo paža sa môžu dostať do otáčajúceho sa pracovného nástroja.
■ Neodkladajte nikdy elektrické náradie skôr, kým sa pracovný nástroj úplne nezastaví. Rotujúci pracovný nástroj sa môže dostať do kontaktu s odkládacou plochou, čím môžete stratit kontrolu nad elektrickým náradím.
■ Nenechajte nikdy elektrické náradie bežat' pri jeho nosení.
Náhodným kontaktom s rotujúcim pracovným nástrojom sa môže zachytit Váš odev a pracovný nástroj sa môže zavítať do Vášho tela.
Ventilátor motora vtahuje do telesa prach a silné nahromadenie kovového prachu môže spôsobit elektrické nebezpečenstvo.
Tieto materiály môžu iskry zapáliť.
■ Nepoužívajte žiadne pracovné nástroje, ktoré potrebujú chladiace prostriedky.
Použitie vody alebo iných chladiacich prostriedkov môže viest' k úrazu elektrickým prúdom.
Spätný ráz a príslušné bezpečnostné pokyny
Spätný ráz je nečakaná reakcia následkom zaseknutia alebo blokovania otáčajúceho sa pracovného nástroja, ako je brúsny kotúč, brúsny tanier, drôtená kefa atd'. Zaseknutie alebo blokovanie vedie k nählemu zastaveniu rotujúceho pracovného nástroja. Tým sa nekontrolovateľné elektrické náradie urýchli v mieste zablokovania proti smeru otáčania vloženého nástroja.
Ked' sa napr. brúsny kotúč v obrobku zasekne alebo zablokuje, môže sa hrana brúsneho kotúča, ktorá vnikla do obrobku zachytiť a tým sa brúsny kotúč zlomí alebo spôsobí spätný ráz. Brúsny kotúč sa potom pohybuje smerom k obsluhujúcej osobe alebo od nej, podľa smeru otáčania kotúča v mieste zablokovania. Pri tom môžu brúsne kotúče tiež puknút.
Spätný ráz je následkom nesprávneho alebo chybného použitia elektrického náradia. Môže sa mu zabrániť vhodnými preventivnymi opatreniami, ako je nasledovne popísané.
Držte dobre elektrické náradie a zaujmite postoj Vášho tela a paží v polohe, v ktorej môžete sily spätného rázu zachytit.
Používajte vždy prídavnú rukováť, ak je k dispozícii, aby ste mali čo možná najväčšiu kontrolu síl spätného rázu alebo reakčných momentov pri rozbehu.
Obsluhujúca osoba môže vhodnými preventivnymi opatreniami ovládat sily spätného rázu a reakčné sily.
■ Nedávajte nikdy ruku do blízkosti otáčajúcich sa pracovných nástrojov.
Pri spätnom ráze sa pracovný nástroj môže pohybovať nad Vašu ruku.
■ Vyhýbajte sa svojím telom oblasti, do ktorej sa bude elektrické náradie pri spätnom ráze pohybovať.
Spätný ráz pohybuje elektrickým náradím opačným smerom k pohybu brúsneho kotúča v mieste zablokovania.
■ Pracujte opatrne predovšetkým v oblasti rohov, ostrých hrán atd'. Zabráňte tomu, aby sa vložené nástroje od obrobku odrazili a zasekli.
Rotujúci pracovný nástroj má v rohoch, na ostrých hranách alebo ked' odskočí sklon kzaklineniu. To spôsobí stratu kontroly alebo spätný ráz.
■ Nepoužívajte žiadne reťazové alebo ozubené pílové kotúče.
Tieto pracovné nástroje spôsobujú často spätný ráz alebo stratu kontroly nad elektrickým náradím.
Zvláštne bezpečnostné upozornenia pre brúsenie a rozbrusovanie:
■ Používajte výhradne brúsne nástroje, ktoré sú schválené pre Vaše elektrické náradie a ochranný kryt určený pre tieto brúsne nástroje.
Brúsne nástroje, ktoré nie sú určené pre elektrické náradie, nie je možné dostatočne zakryt a sú nebezpečné.
■ Ochranný kryt musí byť na elektrickom náradí spol’ahlivo namontovaný a nastavený tak, aby sa dosiahlo maximálnej bezpečnosti, tzn. čo najmenšia možná časť brúsneho nástroja smeruje nezakrytá k obsluhujúcej osobe.
Ochranný kryt má chránit obsluhujúcu osobu pred úlomkami a náhodným kontaktom sbrúsnym nástrojom.
Brúsne nástroje sa smú používať len pre odporúčané možnosti použitia. Napríklad: Nikdy nebrúste bočnou plochou rozbrusovacieho kotúča.
Rozbrusovacie kotúče sú určené na úber materiálu hranou kotúča. Bočné pôsobenie sily na tieto brúsne nástroje ich môže rozlomiť.
■ Používajte vždy nepoškodené upínacie príruby správnej vel'kosti a tvaru pre Vámi zvolený brúsny kotúč.
Vhodné príruby podopierajú brúsny kotúč a z n i ž u j ú t ý m n e b e z p e čenstvo jeho prasknutia. Príruby pre rozbrusovacie kotúče sa môžu líšit od prírub pre iné brúsne kotúče.
■ Nepoužívajte žiadne opotrebené brúsne kotúče od väčších elektrických náradi.
Brúsne kotúče pre väčšie elektrické náradia nie sú dimenzované pre vyššie otáčky menších elektrických náradí a môžu prasknút.
Zvláštne bezpečnostné upozornenia pre rozbrusovanie:
Zabráňte blokovaniu rezného kotúča alebo príliš vysokému prítlaku. Nevykonávajte žiadne príliš hlboké rezy.
Preťaženie rezného kotúča zvyšuje namáhanie a náchylnosť k spriečeniu alebo blokovaniu a tým možnosť spätného rázu alebo zlomenie brúsneho telesa.
■ Vyhýbajte sa oblasti pred a za rotujúcim rozbrusovacím kotúčom.
Ak pohybujete rozbrusovacím kotúčom v obrobku smerom od seba, môže v prípade spätného rázu dôjst k odmršteniu elektrického náradia s otáčajúcim sa kotúčom priamo na Vás.
Ak sa rozbrusovací kotúč zasekne alebo prácu prerušite, vypnite náradie a držte ho v klůude, kým sa kotúč nezastaví.
Nikdy neskúšajte vytiahnuť rozbrusovací kotúč, ktorý je ešte v chode, z rezu, inak môže dôjst k spätnému rázu.
Zistite a odstráňte príčinu zaklinenia.
■ Pokial' je rezný kotúč v obrobku, elektrické náradie znova nezapínajte. Nechajte rezný kotúč najskôr dosiahnuť plné otáčky, skôr ako budete v rezani opatrne pokračovať.
V opačnom prípade sa môže kotúč zaseknút, vyskočit z obrobku alebo spôsobit spätný ráz.
■ Bud'te predovšetkým opatrní u „rezov vreckového tvaru” do jestvujúcich stien alebo iných oblastí, do których nie je vidieť.
Rezný kotúč, ked' sa ponára, môže pri rezaní do plynových alebo vodovodných potrubí, elektrických vedení alebo iných objektov spôsobit' spätný ráz.
■ Dosky alebo veľké obrobky podopríte, aby sa zabránilo riziku spätného rázu vplyvom zaklineného rozbrusovacieho kotúča.
Veľké obrobky sa môžu svojou vlastnou hmotnosťou prehnúť. Obrobok musí byť na obidvoch stranách kotúča podopretý, a síce ako v blízkosti rezu, tak tiež na hrane.
Ďalšie bezpečnostné pokyny
- Pri rozbrusovaní sa musí použivat špeciálny rezací ochranný kryt.
Nikdy nebrúste alebo nerežte l'ahké kovy, u których je obsah horčíku vyšší ako 80 %. Nebezpečenstvo požiaru!
Uhlové brúsky, ktoré sa používajú vonku alebo sú vystavené extrémnemu kovovému prachu, pripojujte cez chránič vybavovaný chybovým prúdom (maximálny vybavovací prúd 30 mA).
■ Používajte len predlžovacie káble schválené pre venkovné oblasti.
Na označenie uhlovej brúsky používajte iba lepiace štítky. Nevrtajte do telesa brúsky žiadne diery.
■ Sieťové napätie a napätové údaje na typovom štítku (9) musia byť zhodné.
■ Aretáciu vretena (7) stláčajte len pri zastavenom brúsiacom nástroji.
Hlučnosť a vibrácia
Hodnoty hluku a vibrácii boli zistené podl'a EN 60745.
Celková hodnota vibrácií:
| Hodnota emisií ah[m/s2] | ||
| pri brúsení povrchov | pri rozbrusovaní | |
| L 3206 CD/T 6 | ||
| L 3208 CD 5 | ||
| Neistota K = 1,5 m/s2 | ||
POZOR!
Uvedené namerané hodnoty platia pre nové náradie. Pri dennom nasadení sa hodnoty hlučností a vibrácií menia.
UPOZORNENIE
Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 60745 a je možné ju použit na vzájomné porovnanie elektrického náradia.
Hodí sa aj na predbežné posúdenie kmitavého namáhania. Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia. Ak sa však elektrické náradie použiva pre iné aplikácie, s odlišnými vloženými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií lišit. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby podstatne zvýšit.
Pre presný odhad kmitavého namáhania by sa mali tiež zohl'adniť doby, v ktorých je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepouživa.
Toto môže kmitavé namáhanie v priebehu celej pracovnej doby zretel'ne redukovať. Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a vložených nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.
POZOR!
Pri akustickom tlaku väčším ako 85 dB(A) používajte ochranu sluchu.
Návod na použitie
VAROVANIE!
Pred všetkými prácami na uhlovej brúske vytiahnite sietovú zástrčku.
Pred uvedením do prevádzky
■ Vybal'te uhlovú brúsku, skontrolujte kompletnosť dodávky a transportné poškodenia.
■ Namontovanie rýchloupínacieho krytu
- Pri nahore ležiacom vretene nasunujte vhodný ochranný kryt s kódovaním na upínací krk, až upínací prstenec úplne dosadá na veko ložiska.
- N a t o čte ochranný kryt do želanej polohy a prestavením upínacej páky ho zaistite.
UPOZORNENIE
■ Namontovanie prídavnej rukoväti
- Umiestnite úložný mostík na západkovom oblúku (8) do vhodnej polohy.
Zapnutie a vypnutie Krátkodobá prevádzka bez zaskočenia:
Najskôr stlačte blokovanie zapnutia.
Potom stlačte a pevne držte vypínač. Uvol'nite blokovanie zapnutia.
■ Na vypnutie vypínač uvol'nite.
Trvalá prevádzka so zaskočením (iba L 3206 CD/L 3208 CD):
POZOR!
Po výpadku elektrického prúdu sa zapnuté náradie opät' rozbehne.
Najskôr stlačte a pevne držte blokovanie zapnutia, potom vypínač.
Na zaskočenie držte stlačený aretačný gombík a uvol'nite vypínač.
Uvol'nite blokovanie zapnutia.
■ Na vypnutie krátko stlačte a uvol'nite vypínač.
Prestavenie rýchkloupínacieho krytu VAROVANIE!
■ Prestavte ochranný kryt (4).
Prestavenie rukoväti
Rukovat' (6) je možné prestavovať medzi obidvomi koncovými polohami západkového oblúka (8). Na prestavenie:
■ Povol'te rukovät' o cca 2 otáčky.
■ Posuňte rukováť na úložnom mostíku do vhodnej polohy.

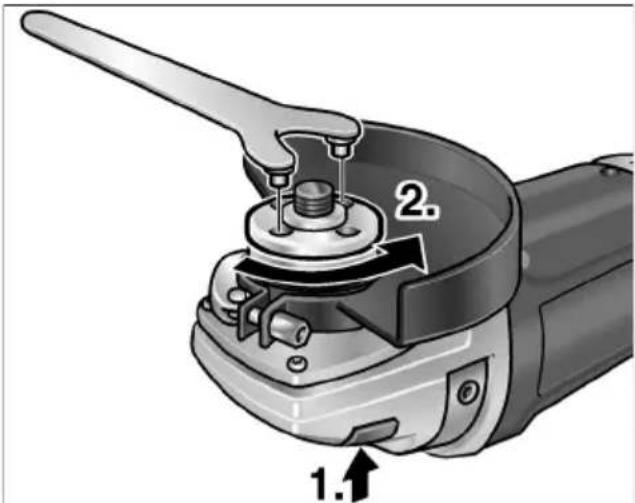

Upevnenie alebo výmena brúsiaceho nástroja
■ Vytiahnite sietovú zástrčku.
■ Stlačte aretáciu vretena a držte ju stlačenú (1.).
■ Vložte správnou stranou brúsny kotúč.
■ Naskrutkujte upínaciu maticu na vreteno.
- Hrúbka brúsneho kotúča ≤ 6 mm: Nákružok upínacej matice smerom nahor.
- Hrúbka brúsneho kotúča > 6 mm: Nákružok upínacej matice smerom nadol.
■ Stlačte aretáciu vretena (7) a držte ju stlačenú.
■ Pomocou integrovaného klúča pevne utiahnite upínaciu maticu.
■ Zastrčte sietovú zástrčku do zásuvky.
Zapnite uhlovú brúsku (bez zaskočenia) a nechajte ju cca 30 sekúnd v chode. Skontrolujte nevyváženost a vibrácie.
■ Vypnite uhlovú brúsku.
Prestavenie rukoväti s vypínačom
Rukovat's vypínačom (11) je otočná zo strednej polohy v každom smere o 90°.
Stlačte odblokovacie tlačidlo (1.) a súčasne otáčajte rukovatou s vypínačom (2.).
■ Uvoľnite odblokovacie tlačidlo.
Dbajte na to, aby odblokovacie tlačidlo
zaskočilo do príslušnej koncovej polohy!
Pracovné pokyny
i UPOZORNENIE
Po vypnutí brúsiaci nástroj ešte po krátky čas dobieha.
Hrubovacie brúsenie
VAROVANIE!
Nikdy nepoužívajte rozbrusovacie kotúče na hrubovacie brúšenie.
■ Uhol nastavenia 20°–40° pre najlepšie uberanie materiálu.
■ S mierným prítlakom pohybujte uhlovou brúskou sem a tam. Tým nebude obrobok príliš horúci a nedojde k jeho zafarbeniu; okrem toho nevzniknú žiadne ryhy.
Rozbrusovanie
POZOR!
Pri rozbrusovaní sa musí používat špeciálny rezací ochranný kryt.
- Pri rezani murovacích prvkov, betónu a prirodných kameňov vzniká zdraviu škodlivý kremenný prach. Na ochranu zdravia používajte ochranné kryty s možnostou pripojenia odsávania prachu!
■ Netlačte, nevychylujte, nekmitajte.
■ Uhlová brúska musí stále pracovať proti smeru posuvu. Inak vzniká nebezpečenstvo nekontrolovaného vyskočenia z drážky.
■ Prispôsobenie posuvu opracovávanému materiálu: čím je tvrdší, tým pomalšie.
Ďalšie informácie o produktoch výrobcu na www.flex-tools.com.
Pred všetkými prácami na uhlovej brúske vytiahnite sietovú zástrčku.
Čistenie
VAROVANIE!
Pri opracovaní kovov sa môže pri extrémnom nasadení vo vnútornom priestore telesa brúsky usadzovať vodivý prach.
Zníženie ochrannej izolácie!
Prevádzkujte náradie cez chránič vybavovaný chybovým prúdom (vybavovací prúd 30 mA).
Náradie a vetracie štrbiny pravidelne čistite.
Častosť čistenia je závislá na opracovávanom materiáli a dobe používania.
Vnútorný priestor telesa brúsky s motorom pravidelne vyfúkajte suchým stlačeným vzduchom.
Uhlíkové kefy
Pri výmene používajte len originálne diely výrobcu. Pri použití cudzích výrobkov zaniknú záručné záväzky výrobcu.
Cez zadné vstupné otvory vzduchu je možné počas používania pozorovať opal’ovanie uhlíkov.
Pri silnom opal'ovaní uhlíkov uhlovú brúsku okamžite vypnite. Odovzdajte uhlovú brúsku do niektorej servisnej dielne, autorizovanej výrobcom.
Prevodovka
UPOZORNENIE
Počas záručnej doby neuvolňujte skrutky na prevodovej hlave (5). Pri nedodržaní zaniknú záručné záväzky výrobcu.
Opravy
Opravy nechajte vykonávať výhradne prostredníctvom niektorej servisnej dielne, autorizovanej výrobcom.
Náhradné diely a príslušenstvo
| Náhradné diely/príslušenstvo Objed.čís. | |
| Rýchloupínací ochranný kryt- 180 mm- 230 mm | 265.160265.179 |
| Upínacia príruba SW17 (otvor klúča) | 191.604 |
| Upínacia matica 100.080 | |
| SDS-Clip rýchloupínacia matica 253.049 | |
| SoftVib rukovát 325.376 | |
| Integrovaný klúč 100.110 | |
| Rezací ochranný kryt 230 mms prípojkou na odsávanie prachu | 252.963 |
| Odsávacia hadica s adaptérmi32 mm/dlžka 4 m | 297.011 |
| Kovový kufrík 283.827 | |
Ďalšie príslušenstvo, najmä brúsiace nástroje, si preberte z katalógu výrobcu.
Výkresy zostavy a zoznamy náhradných dielov nájdete na našej webovej stránke:
www.flex-tools.com
Odstránením siet'ového kábla urobte doslúžené náradie nepoužitel'ným.
Len pre štáty EÚ.
Elektrické náradie nevyhadzujte do komunálneho odpadu!
Podl'a európskej smernice 2002/96/ES o nakladaní s použitými elektrickými a elektronickými zariadeniami a zodpovedajúcich ustanovení právnych predpisov jednotlivých krajín sa použité elektrické náradie musí zbierať oddelene od ostatného odpadu a podrobit ekologicky šetrnej recyklácii.
UPOZORNENIE
O možnostiach likvidácie doslúženého náradia sa informujte u špecializovaného obchodníka!
Prehlásenie o zhode C€
Prehlasujeme na vlastnú zodpovednosť, že tento výrobok súhlasí s nasledujúcimi normami alebo normativnymi dokumentmi:
EN 60745 podľa ustanovení smerníc 2004/108/ES, 2006/42/ES, 2011/65/ES.
Zodpovednosť za technické podklady:
Pri kúpe nového náradia poskytuje firma FLEX 2 roky záruku výrobcu, ktorá začína dátumom predaja na konečného spotrebitel'a. Záruka sa vztahuje len na nedostatky spôsobené chybami materiálu a/lebo na výrobné chyby, ako aj na nesplnenie zaručených vlastností.
Pri uplatňovaní nároku na záruku priložte originálny predajný doklad s dátumom predaja. Záručné opravy smú vykonávať výhradne dielne alebo servisné strediská, autorizované firmou FLEX. Nárok na záruku je oprávnený len pri stanovenom použiti. Zo záruky sú vylúčené najmä opotrebenia podmienené prevádzkou, neodborné použitie, čiastočne alebo kompletne demontované náradie, ako aj škody vzniknuté preťažením náradia, používaním neschválených, chybných alebo nesprávne používaných vložených nástrojov.
Škody, spôsobené prostredníctvom náradia na vloženom nástroji event. obrobku, použitie násilia, následné škody, ktoré boli spôsobené nesprávnou alebo nedostatečnou údržbou zo strany zákazníka alebo tretej osoby, poškodenia prostredníctvom cudzieho vplyvu alebo cudzími telesami, napr. pieskom alebo kameňmi, ako aj škody vzniknuté vplyvom nedodržiavania návodu na obsluhu, napr. pripojením na nesprávne sietové napätie alebo druh prúdu. Nároky na záruku pre vložené nástroje, event. diely príslušenstva je možné uplatňovat iba vtedy, ak boli použivané s náradím, u ktorého sa také použitie predpokláda alebo je schválené.
Vylúčenie zodpovednosti
Výrobca a jeho zástupca neručia za škody a ušlý zisk vplyvom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo eventuálne nemožnosťou jeho použitia.
Výrobca a jeho zástupca neručia za škody,
ktoré boli spôsobené neodborným použitím
alebo v spojitosti s výrobkami iných výrobcov.
Sisukord
- POZOR!
- UPOZORNENIE
- Symboly na náradí
- Na prvý pohl'ad
- Stanovené použitie
- Bezpečnostné upozornenia
- VAROVANIE!
- Spätný ráz a príslušné bezpečnostné pokyny
- Zvláštne bezpečnostné upozornenia pre brúsenie a rozbrusovanie:
- Zvláštne bezpečnostné upozornenia pre rozbrusovanie:
- Ďalšie bezpečnostné pokyny
- Hlučnosť a vibrácia
- Návod na použitie
- Pred uvedením do prevádzky
- Zapnutie a vypnutie Krátkodobá prevádzka bez zaskočenia:
- Trvalá prevádzka so zaskočením (iba L 3206 CD/L 3208 CD):
- Prestavenie rýchkloupínacieho krytu VAROVANIE!
- Prestavenie rukoväti
- Upevnenie alebo výmena brúsiaceho nástroja
- Prestavenie rukoväti s vypínačom
- Pracovné pokyny
- i UPOZORNENIE
- Hrubovacie brúsenie
- Rozbrusovanie
- Čistenie
- Uhlíkové kefy
- Prevodovka
- Opravy
- Prehlásenie o zhode C€
- Vylúčenie zodpovednosti
- Sisukord
Značka : Flex
Model : L 3208 CD
Kategória : Uhlová Brúska
