Typ produktu	Uhlová brúska
Značka	Flex
Model	L 14-11 125
Max. priemer nástroja	125 mm
Hrúbka nástroja	1 - 6 mm
Priemer otvoru	22,23 mm
Závit vretena	M14
Voľnobežné otáčky (variabilné)	2 800 - 11 500 ot./min
Príkon	1 400 W
Výkon	880 W
Hmotnosť (podľa EPTA)	2,3 kg
Trieda ochrany	II (dvojitá izolácia)
Hladina akustického tlaku	86 dB(A)
Hladina akustického výkonu	97 dB(A)
Vibrácie (brúsenie povrchov)	6,3 m/s²
Vibrácie (rezanie)	1,4 m/s²
Dĺžka prívodného kábla	4 m
Hlavné funkcie	Brúsenie, rezanie (so špeciálnym krytom)
Integrovaná bezpečnosť	Pozvoľný rozbeh, ochrana proti preťaženiu, rýchla brzda, blokovanie vretena, bezpečnostné zastavenie po prerušení prúdu
Údržba	Pravidelné čistenie vetracích otvorov, výmena uhlíkových kefiek za originálne diely
Náhradné diely a príslušenstvo	Dostupné na webovej stránke www.flex-tools.com
Zhoda	CE, EN 60745, smernice 2014/30/EÚ, 2006/42/ES, 2011/65/EÚ

Často kladené otázky - L 14-11 125 Flex

Ako namontovať ochranný kryt?

Spotrebič odpojte od siete. Umiestnite ochranný kryt na prírubu tak, aby výstupky zapadli do vybraní. Otáčajte krytom v smere hodinových ručičiek, až kým nezapadne. Pre demontáž postup opakujte v opačnom poradí.

Ako vymeniť brúsny kotúč?

Spotrebič odpojte od siete. Stlačte a podržte blokovanie vretena (5). Pomocou kľúča (12) odskrutkujte upínaciu maticu. Vymeňte kotúč, naskrutkujte maticu a dotiahnite kľúčom. Vykonajte skúšobný chod.

Ako nastaviť otáčky?

Otočte regulátor otáčok (9) na požadovanú hodnotu. Rozsah otáčok je 2 800 až 11 500 ot./min. Použite otáčky vhodné pre materiál a nástroj.

Čo robiť pri prehriatí?

Spotrebič pri preťažení alebo prehriatí automaticky zníži otáčky. Nechajte ho vychladnúť. Ak problém pretrváva, skontrolujte, či nie sú upchaté vetracie otvory a či nie je nástroj otupený.

Ako čistiť brúsku?

Spotrebič odpojte od siete. Pravidelne čistite vetracie otvory suchým stlačeným vzduchom. Pri intenzívnej práci na kovoch používajte prúdový chránič 30 mA. Vnútro krytu čistite suchým stlačeným vzduchom.

Aké príslušenstvo je kompatibilné?

Používajte len brúsne nástroje a príslušenstvo odporúčané spoločnosťou Flex, s max. priemerom 125 mm a hrúbkou 1 až 6 mm. Nikdy nemontujte pílové kotúče ani reťaze.

Aké sú základné bezpečnostné pokyny?

Noste ochranné okuliare a vhodné vybavenie. Nikdy nepracujte bez ochranného krytu. Držte spotrebič za izolované rukoväte. Vyhýbajte sa kontaktu s elektrickými káblami. Rešpektujte varovania pred spätným rázom.

Ako zabrániť spätnému rázu brúsky?

Pevne držte spotrebič oboma rukami. Používajte prídavnú rukoväť. Vyhýbajte sa ostrým rohom a hranám. Netlačte príliš silno. Pri zaseknutí spotrebič vypnite a počkajte na úplné zastavenie pred vybratím nástroja.

Môžem túto brúsku použiť na leštenie?

Nie, tento nástroj je určený na brúsenie a rezanie. Neumožňuje brúsenie brúsnym papierom, drôtené kefovanie ani leštenie. Na tieto činnosti použite vhodný nástroj.

Kde nájdem náhradné diely a príslušenstvo?

Navštívte webovú stránku www.flex-tools.com pre rozložené pohľady, zoznamy náhradných dielov a príslušenstva. Na opravy sa obráťte na autorizovaný servis Flex.

NÁVOD NA OBSLUHU L 14-11 125 Flex

LE 14-11 115, LE 14-11 125: rukojeť s integrovaným klíčem s čepy)

5 Aretace vřetena

Montáž ochranného krytu

VAROVÁNÍ!

Na prvý pohl'ad ..... 204

Vylúčenie zodpovednosti ..... 209

Použité symboly

VAROVANIE!

Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najt'ažšie poranenia.

POZOR!

Označuje nejakú možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.

UPOZORNENIE

Označuje aplikačné tipy a dôležité informácie.

Symboly na náradí

Trida ochrany II (súplnou izoláciou)

Pokyn pre likvidáciu použitého spotrebiča (pozri strana 208)

Pri zablokovaní nástroja zabraňuje spätnému rázu stroja.

Ochrana pred pret'ažením: pri pret'ažení prístroj vypnite.

Tachogenerátor zabraňuje poklesu otáčok pri zaťažení.

Zvýšená bezpečnost' pri práci a lepšia manipulácia vďaka pozvoľnému zvyšovaniu otáčok.

Senzorové snímanie teploty: V prípade nebezpečenstva prehriatia sa stroj vypne.

Zabraňuje neúmyselnému spusteniu stroja po poklese napätia.

Rýchlost' sa dá variabilne nastavovat' v 6 stupňoch.

Pred použitím uhlovej brúsky si prečítajte:

- „Všeobecné bezpečnostné pokyny” na zaobchádzanie s elektrickým náradím v priloženom zošite (čís. publikácie: 315.915),

- pravidla a predpisy na zabránenie úrazom, platné pre miesto nasadenia a jednajte podl’a nich.

Táto uhlová brúska je konštruovaná podl'a súčasného stavu techniky a uznávaných bezpečnostne-technických pravidiel.

Pri používaní môže napriek tomu dôjst' k ohrozeniu života používatel'a alebo tretej osoby, event. poškodeniu náradia alebo iných vecných hodnôt. Používajte uhlovú brúsku len

– pre stanovené použitie,

– v bezchybnom bezpečnostne-technickom stave.

Okamžite odstráňte poruchy, ktoré obmedzujú bezpečnost'.

Stanovené použitie

Táto uhlová brúska je určená

– na živnostenské nasadenie v priemysle a remeslníctve,
– na brúšenie a rezanie kovu a kameňa brúšením za sucha; na rezanie použite špeciálny rezací ochranný kryt,
– na nasadenie s brúsnym nástrojom a príslušenstvom, ktoré je v tomto návode uvedené alebo je odporúčané výrobcom.
Neprípustné sú napr. ret'azové frézovacie kotúče, pílové listy.

Bezpečnostné upozornenia pre uhlovú brúsku

VAROVANIE!

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Zanedbanie dodržiavania bezpečnostných upozornení a pokynov môže mat' za následok úraz elektrickým prúdom, požiar a/alebo t'ažké poranenia. Všetky bezpečnostné upozornenia a pokyny uschovajte na budúce použitie.

Spoločné bezpečnostné upozornenia pre brúšenie a rozbrusovanie

■ Používajte toto elektrické náradie ako brúsku a rozbrusovačku. Dodržiavajte všetky bezpečnostné upozornenia, pokyny, zobrazenia a údaje, ktoré ste obdržali spolu s náradím.
Nedodržanie nasledujúcich pokynov môže viest' k úrazu elektrickým prúdom, požiaru a/lebo vážnym poraneniam.
■ Toto elektrické náradie nie je vhodné na brúsenie s brúsnym papierom, pre prácu s drôtenými kefami a na leštenie. Použitia, pre ktoré nie je elektrické náradíe predpokladané, môžu spôsobit' ohrozenia a poranenia.
■ Nepoužívajte žiadne príslušenstvo, ktoré nebolo výrobcom predpokladané a odporúčané špeciálne pre toto elektrické náradie.
Len to, že príslušenstvo môžete na Vašom elektrickom náradí upevnit', nie je zárukou žiadneho bezpečného použitia.

• Prípustné otáčky pracovného nástroja musia byť najmenej tak vysoké, ako najvyššie otáčky uvedené na elektrickom náradí.
  Príslušenstvo, ktoré sa otáča rýchlejšie ako je prípustné, sa môže rozlomit' a lietat'.

■ Vonkajší priemer a hrúbka pracovného nástroja musia zodpovedat' rozmerovým údajom elektrického náradia.

Nesprávne dimenzované pracovné nástroje nie je možné dostatočne zakryt' alebo kontrolovať.

■ Pracovné nástroje, ktoré sú vybavené vložkou so závitom, musia presne pasovat' na závit brúsneho vretena.

Pri takých pracovných nástrojoch, ktoré sa montujú pomocou príruby, treba priemer otvoru pracovného nástroja prispôsobit' upínaciemu priemeru príruby. Pracovné nástroje, ktoré sa presne nehodia na brúsne vreteno elektrického náradia, sa otáčajú nerovnomerne, silne vibrujú a môžu viest' k strate kontroly.

Nepoužívajte žiadne poškodené pracovné nástroje. Pred každým použitím tohto ručného elektrického náradia skontrolujte, či nie sú pracovné nástroje, ako na-pr. brúsne kotúče, vyštrbené alebo vylomené, či nemajú brúsne taniere vylomené miesta, trhliny alebo miesta intenzívneho opotrebovania, či nie sú na drôtených kefách uvoľnené alebo polámané drôty. Ked' elektrické náradie alebo pracovný nástroj spadne, skontrolujte ich z hl'adiska poškodenia alebo použite nepoškodený pracovný nástroj. Ak ste pracovný nástroj skontrolovali a vložili, udržiavajte seba a osoby, ktoré sa nachádzajú v blízkosti, mimo rovinu rotujúceho pracovného nástroja a nechajte náradie jednu minútu bežat' s najvyššími otáčkami.

Poškodené pracovné nástroje väčšinou v tejto testovacej dobe puknú.

■ Noste osobné ochranné pomôcky. Používajte podl’a spôsobu použitia celot-várovú ochranu, ochranu očí alebo ochranné okuliare.

Ak je to adekvátne, noste protiprachovú masku, ochranu sluchu, ochranné rukavice alebo špeciálnu zásteru, ktorá Vás chráni pred malými brúsnymi čiastočkami a čiastočkami materiálu.

Oči sa majú chránit' pred odlietavajúcimi cudzími telesami, ktoré vznikajú pri rôznych aplikáciách.

Protiprachová maska alebo ochranná dýchacia maska musia filtrovat' prach vznikajúci pri použití.

Ked' ste dlhšiu dobu vystavení hlasitému hluku, môžete utrpiet' stratu sluchu.

■ Dbajte u ostatných osôb na bezpeční vzdialenost' k Vašej pracovnej oblasti. Každá osoba, ktorá vstúpi do pracovnej oblasti, musí nosit' osobné ochranné pomôcky.

Úlomky obrobku alebo zlomené pracovné nástroje môžu odletiet' a spôsobit' poranenie aj mimo priamu pracovnú oblast'.

- Držte náradie len za izolované plochy rukoväti, ak budete vykonávat' práce, priktorých môže pracovný nástroj zasiahnut' skryté elektrické vedenia alebo vlastný siet'ový kábel.

Kontakt s vedením, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah elektrickým prúdom.

■ Ved'te siet'ový kábel v dostatočnej vzdialenosti od rotujúcich pracovných nástrojov.

Ak stratíte kontrolu nad náradím, môže dojst' k pret'atiu alebo zachyteniu siet'ového kábla a Vaša ruka alebo paža sa môžu dostat' do otáčajúceho sa pracovného nástroja.

■ Neodkladajte nikdy elektrické náradie skôr, kým sa pracovný nástroj úplne nezastaví.

Rotujúci pracovný nástroj sa môže dostat' do kontaktu s odkládacou plochou, čím môžete stratit' kontrolu nad elektrickým náradím.

■ Nenechajte nikdy elektrické náradie bežat' pri jeho nosení.
Náhodným kontaktom s rotujúcim pracovným nástrojom sa môže zachytiť Váš odev a pracovný nástroj sa môže zavřtat’ do Vášho tela.
■ Vetracie štrbiny Vášho elektrického náradia pravidelne čistite.
Ventilátor motora vt'ahuje do telesa prach a silné nahromadenie kovového prachu môže spôsobit' elektrické nebezpečenstvo.
■ Nepoužívajte elektrické náradie v blízkosti horl'avých materiálov.
Tieto materiály môžu iskry zapálit'.
■ Nepoužívajte žiadne pracovné nástroje, ktoré potrebujú chladiace prostriedky.
Použitie vody alebo iných chladiacich prostriedkov môže viest' k úrazu elektrickým prúdom.

Spätný ráz a príslušné bezpečnostné pokyny

Spätný ráz je nečakaná reakcia následkom zaseknutia alebo blokovania otáčajúceho sa pracovného nástroja, ako je brúsny kotúč, brúsny tanier, drôtená kefa atd'. Zaseknutie alebo blokovanie vedie k náhlemu zastaveniu rotujúceho pracovného nástroja. Tým sa nekontrolovatel'né elektrické náradie urýchli v mieste zablokovania proti smeru otáčania pracovného nástroja. Ked' sa napr. brúsny kotúč v obrobku zasekne alebo zablokuje, môže sa hrana brúsneho kotúča, ktorá vnikla do obrobku zachytit' a tým sa brúsny kotúč zlomí alebo spôsobí spätný ráz. Brúsny kotúč sa potom pohybuje smerom k obsluhujúcej osobe alebo od nej, podl'a smeru otáčania kotúča v mieste zablokovania. Pri tom môžu brúsne kotúče tiež puknút'.

Spätný ráz je následkom nesprávneho alebo chybného použitia elektrického náradia. Môže sa mu zabránit' vhodnými preventivnymi opatreniami, ako je nasledovne popísané.

- Držte dobre elektrické náradie a zaujmite postoj Vášho tela a paží v polohe, v ktorej môžete sily spätného rázu zachytit'.

Používajte vždy prídavnú rukovät', ak je k dispozícii, aby ste mali čo možná najväčšiu kontrolu síl spätného rázu alebo reakčných momentov pri rozbehu. Obsluhujúca osoba môže vhodnými preventívnymi opatreniami ovládat' sily spätného rázu a reakčné sily.

Nedávajte nikdy ruku do blízkosti otáčajúcich sa pracovných nástrojov. Pri spätnom ráze sa pracovný nástroj môže pohybovať nad Vašu ruku.
■ Vyhýbajte sa svojím telom oblasti, do ktorej sa bude elektrické náradie pri spätnom ráze pohybovat'. Spätný ráz pohybuje elektrickým náradím opačným smerom k pohybu brúsneho kotúča v mieste zablokovania.
■ Pracujte opatrne predovšetkým v oblasti rohov, ostrých hrán atď. Zabráňte tomu, aby sa pracovné nástroje od obrobku odrazili a zasekli. Rotujúci pracovný nástroj má v rohoch, na ostrých hranách alebo ked’ odskočí sklon k zaklineniu. To spôsobí stratu kontroly alebo spätný ráz.
■ Nepoužívajte žiadne ret'azové alebo ozubené pílové kotúče. Tieto pracovné nástroje spôsobujú často spätný ráz alebo stratu kontroly nad elektrickým náradím.

Zvláštne bezpečnostné upozornenia pre brúsenie a rozbrusovanie

■ Používajte výhradne brúsne nástroje, ktoré sú schválené pre Vaše elektrické náradie a ochranný kryt určený pre tieto brúsne nástroje.

Brúsne nástroje, ktoré nie sú určené pre elektrické náradie, nie je možné dostatočne zakryt' a sú nebezpečné.

■ Lomené brúsne kotúče treba montovat' tak, aby ich brúsna plocha neprečnievala cez rovinu okraja ochranného krytu. Neodborne namontovaný brúsny kotúč, ktorý prečnieva cez rovinu okraja ochranného krytu, sa nedá dostatočne odclonít'.

■ Ochranný kryt musí byť spoľahlivo upevnený priamo na ručnom elektrickom náradí a musí byť nastavený tak, aby sa dosiahla maximálna miera bezpečnosti a aby bola proti obsluhujúcej osobe otvorená iba najmenšia možná čast' brúsneho telesa. Ochranný kryt pomáha chránit' obsluhujúcu osobu pred úlom-kami materiálu, pred náhodným kontak-tom s brúsnym telesom ako aj pred iskrami, ktoré by mohli zapálit' odev obsluhujúcej osoby.
■ Brúsne nástroje sa smú používat' len pre odporúčané možnosti použitia. Napríklad: Nikdy nebrúste bočnou plochou rozbrusovacieho kotúča. Rozbrusovacie kotúče sú určené na úber materiálu hranou kotúča. Bočné pôsobenie sily na tieto brúsne nástroje ich môže rozlomit'.
■ Používajte vždy nepoškodené upínacie príruby správnej vel'kosti a tvaru pre Vámi zvolený brúsny kotúč. Vhodné príruby podopierajú brúsny kotúč a znižujú tým nebezpečenstvo jeho prasknutia. Príruby pre rozbrusovacie kotúče sa môžu líšit' od prírub pre iné brúsne kotúče.
■ Nepoužívajte žiadne opotrebené brúsne kotúče od väčších elektrických náradí. Brúsne kotúče pre väčšie elektrické náradia nie sú dimenzované pre vyššie otáčky menších elektrických náradí a môžu prasknút'.

Čalšie zvláštne bezpečnostné upozornenia pre rozbrusovanie

■ Zabráňte blokovaniu rezného kotúča alebo príliš vysokému prítlaku. Nevykonávajte žiadne príliš hlboké rezy. Pret’aženie rezného kotúča zvyšuje namáhanie a náchylnosť k spriečeniu alebo blokovaniu a tým možnosť spätného rázu alebo zlomenie brúsneho telesa.

■ Vyhýbajte sa oblasti pred a za rotujúcim rozbrusovacím kotúčom.
Ak pohybujete rozbrusovacím kotúčom v obrobku smerom od seba, môže v prípade spätného rázu dôjst' k odmršteniu elektrického náradia s otáčajúcim sa kotúčom priamo na Vás.
■ Ak sa rozbrusovací kotúč zasekne alebo prácu prerušite, vypnite náradie a držte ho v kl'ude, kým sa kotúč nezastaví. Nikdy neskúšajte vytiahnut' rozbrusovací kotúč, ktorý je ešte v chode, z rezu, inak môže dôjst' k spätnému rázu. Zistite a odstráňte príčinu zaklinenia.
■ Pokial' je rezný kotúč v obrobku, elektrické náradie znova nezapínajte. Nechajte rezný kotúč najskôr dosiahnuť plné otáčky, skôr ako budete v rezaní opatrne pokračovat'. V opačnom prípade sa môže kotúč zaseknút', vyskočit' z obrobku alebo spôsobit' spätný ráz.
Dosky alebo vel'ké obrobky podoprite, aby sa zabránilo riziku spätného rázu vplyvom zaklineného rozbrusovacieho kotúča. Vel'ké obrobky sa môžu svojou vlastnou hmotnosťou prehnút'. Obrobok musí byt' na obidvoch stranách kotúča podopretý, a síce ako v blízkosti rezu, tak tiež na hrane.
■ Bud'te predovšetkým opatrní u „rezov vreckového tvaru” do jestvujúcich stien alebo iných oblastí, do których nie je vidiet'.

Rezný kotúč, keď sa ponára, môže pri rezaní do plynových alebo vodovodných potrubí, elektrických vedení alebo iných objektov spôsobit’ spätný ráz.

Ďalšie bezpečnostné pokyny

■ Siet'ové napätie a napät'ové údaje na typovom štítku musia byt' zhodné.
■ Aretáciu vretena stláčajte len pri zastavenom brúsnom nástroji.

Hlučnost' a vibrácia

UPOZORNENIE

Hodnoty hladiny hluku ako aj celkové hodnoty vibrácií, vyhodnotené s filtrom A, si zistite v tabul'ke „Technické údaje”. Hodnoty hluku a vibrácií boli zistené podl'a EN 60745.

POZOR!

Uvedené namerané hodnoty platia pre nové náradie. Pri dennom nasadení sa hodnoty hlučnosti a vibrácií menia.

UPOZORNENIE

Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 60745 a je možné ju použit' na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie kmitavého namáhania.

Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia. Ak sa však elektrické náradie používa pre iné aplikácie, s odlišnými pracovnými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšit'.

Toto môže kmitavé namáhanie v priebehu celej pracovnej doby podstatne zvýšit'. Pre presný odhad kmitavého namáhania by sa malí tiež zohl'adnit' doby, v których je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepoužíva.

Toto môže kmitavé namáhanie v priebehu celej pracovnej doby zretel'ne redukovat'. Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a pracovných nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.

POZOR!

akustickom tlaku väčším ako 85 dB(A) používajte ochranu sluchu.

Technické údaje

		L 8-11 115 L	8-11 125 LE	9-11 125 L 10-	11 125
Typ náradia Uhlová brúska
Max. ∅ brúsneho nástroja	mm	115 125
Hrúbka brúsneho nástroja	mm	1-6
Úložný otvor	mm	22,23
Závit na vretene M14
Otáčky	ot./min	11.500 6.000-11		.500 11.500
Príkon	W	800 900 1050
Výkon	W	460 600 650
Hmotnost' podľa „EPTA-procedure 01/2003" (bez kábla)	kg	2,0 2,1
Trieda ochrany		II/☐
Hladina hluku vyhodnotená s filtrom A podl’a normy EN 60745 (pozri „Hlučnosť a vibrácia”):
Hladina akustického tlaku L_pA	dB(A)	86,4 87 85
Hladina akustického výkonu L_WA	dB(A)	97,4 98 96
Neistota K	db	3,0
Celková hodnota vibrácií podl’a normy EN 60745 (pozri „Hlučnosť a vibrácia”):
Hodnota emisií a_h pri brúsení povrchov	m/s2	7,7		8,5	6,3
Hodnota emisií a_h pri rozbrusovaní	m/s2	3,0 1,6
Neistota K	m/s2	1,5
		L 14-11 115 L	14-11 125 LE 1	4-11 115 LE 14-11 125
Typ náradia Uhlová brúska
Max. ∅ brúsneho nástroja	mm	115 125	115 125
Hrúbka brúsneho nástroja	mm	1-6
Úložný otvor	mm	22,23
Závit na vretene M14
Otáčky	ot./min	11.500 2.800-11.500
Príkon	W	1400
Výkon	W	880
Hmotnost' podľa „EPTA-procedure 01/2003" (bez kábla)	kg	2,3
Trieda ochrany		II/☐
Hladina hluku vyhodnotená s filtrom A podľa normy EN 60745 (pozri „Hlučnost' a vibrácia”):
Hladina akustického tlaku L_pA	dB(A)	86
Hladina akustického výkonu L_WA	dB(A)	97
Neistota K	db	3,0
Celková hodnota vibrácií podľa normy EN 60745 (pozri „Hlučnost' a vibrácia”):
Hodnota emisií a_h pri brúsení povrchov	m/s^2	6,3
Hodnota emisií a_h pri rozbrusovaní	m/s^2	1,4
Neistota K	m/s^2	1,5

Na prvý pohl'ad

V tomto návode budú popísané rôzne elektrické náradia. Zobrazenia sa môžu v detailoch líšit' od zakúpeného elektrického náradia.

Prestavitel'ný bez použitia náradia pomocou 12 zarážok na 360°.

Rukovät' sa montuje z pravej aj z l'avej strany. (L 14-11 115, L 14-11 125,

LE 14-11 115, LE 14-11 125: rukovät's integrovaným klúčom s čapmi)

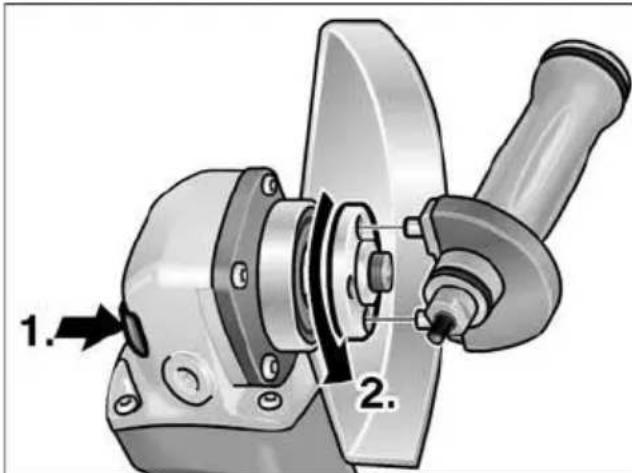

5 Aretácia vretena

Na znehybnenie vretena pri výmene nástroja.

6 Hnacia hlava

S výstupom vzduchu a šípkou smeru otáčania.

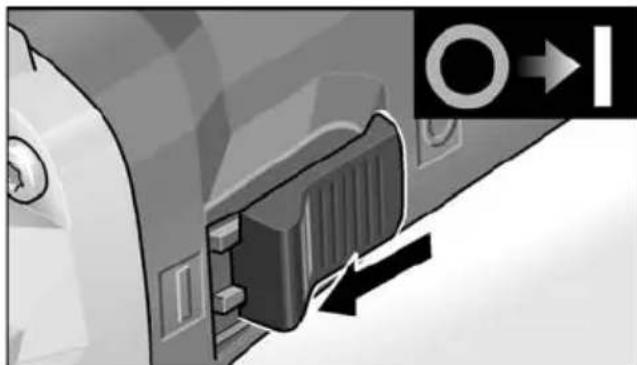

Na zapnutie a vypnutie.

So zaskakovacou polohou pre trvalú prevádzku.

8 Zadná rukovät'

9 Nastavovacie koliesko na predvol'bu otáčok (LE 9-11 125, LE 14-11 115, LE 14-11 125)

Pred všetkými prácami na uhlovej brúske vytiahnite siet'ovú zástrčku.

Pred uvedením do prevádzky

Vybal'te uhlovú brúsku, skontrolujte kompletnost' dodávky a transportné poškodenia.

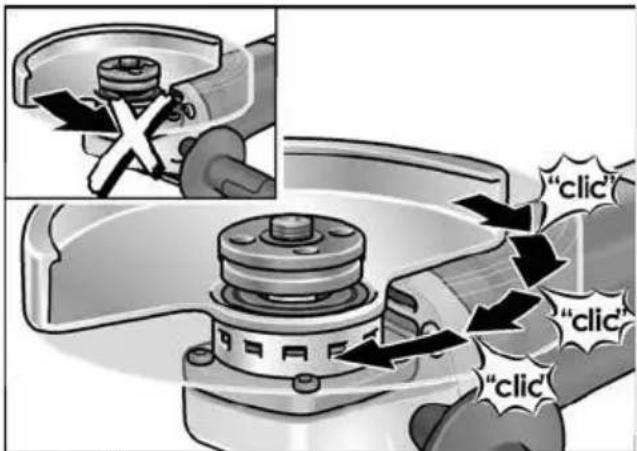

Montáž ochranného krytu

VAROVANIE!

■ Vytiahnite siet'ovú zástrčku.

■ Nasad'te ochranný kryt (1.). Výstupky na ochrannom kryte musia pri tom zapadat' do vybraní príruby.
■ Pootočte ochranným krytom v smere pohybu hodinových ručičiek (2.). Pootočenie je možné len v jednom smere!
■ Demontáž vykonávajte v obrátenom poradí.

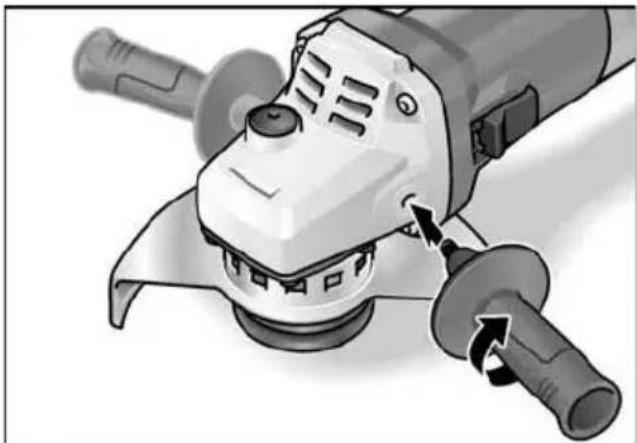

Namontovanie rukoväti

Prevádzka elektrického náradia bez rukoväte nie je prípustná.

Upevnenie/výmena nástroja

■ Vytiahnite siet'ovú zástrčku.

Montáž brúsneho kotúča

■ Odmontujte rukovät' z náradia otáčaním proti smeru otáčania hodinových ručičiek.

■ Otáčajte krytom na rukoväti o 180°, až zaskoči. Integrovaný klúč je uvoľnený.

■ Stlačte aretáciu vretena a držte ju stlačenú (1.).

■ Vložte správnou stranou brúsny kotúč.

■ Naskrutkujte upínaciu maticiu nákružkom smerom nahor na vreteno.

■ Stlačte aretáciu vretena a držte ju stlačenú.
■ Upínaciu maticu utiahnite klúčom s čapmi alebo integrovaným klúčom.
■ Vykonajte skúšobný chod, aby ste skontrovali centrické uchytenie nástroja.

Skúšobný chod

■ Zastrčte siet'ovú zástrčku do zásuvky.
■ Zapnite kolieskovým vypínačom uhlovú brúsku (bez zaskočenia) a nechajte uhlovú brúsku cca 30 sekúnd v chode. Skontrolujte nevyváženost' a vibrácie.
■ Vypnite uhlovú brúsku.

Zapnutie a vypnutie

Krátkodobá prevádzka bez zaskočenia

■ Na nastavenie pracovných otáčok nastavte nastavovacie koliesko na požadovanú hodnotu.

!

POZOR!

Nebezpečenstvo poranenia vplyvom zničenia nástroja. Použite nástroj zodpovedajúci pracovnej úlohe.

i

UPOZORNENIE

Pri pret'aženiu alebo prehriatiu v trvalej prevádzke znižuje náradie automaticky otáčky, až kým nie je dostatočne vychladené.

Prestavenie ochranného krytu

Pre prispôsobenie na pracovnú úlohu je možné ochranný kryt prestavit' bez použitia náradia pomocou 12 zarážok na 360°.

!

POZOR!

Nebezpečenstvo poranenia! Noste ochranné rukavice.

■ Vytiahnite siet'ovú zástrčku.

■ Otáčajte ochranným krytom proti šípke smeru otáčania na hnacej hlave, až do požadovanej polohy.

Pracovné pokyny

i

UPOZORNENIE

Po vypnutí brúsny nástroj ešte po krátky čas dobieha.

Hrubovacie brúsenie

!

VAROVANIE!

Nikdy nepoužívajte rozbrusovacie kotúče na hrubovacie brúsenie.

– Uhol nastavenia 20–40° pre najlepšie uberanie materiálu.

– S miernym prítlakom pohybujte uhlovou brúskou sem a tam.

Tým nebude obrobok príliš horúci a nedojde k jeho zafarbeniu; okrem toho nevzniknú žiadne ryhy.

Rozbrusovanie

VAROVANIE!

Na rezanie použite špeciálny rezací ochranný kryt.

Pozri katalóg príslušenstva výrobcu.

– Prispôsobenie posuvu opracovávanému materiálu:

Đalšie informácie o produktoch výrobcu na www.flex-tools.com.

Pred všetkými prácami na uhlovej brúske vytiahnite siet'ovú zástrčku.

Čistenie

VAROVANIE!

Pri opracovaní kovov sa môže pri extrémnom nasadení vo vnútornom priestore telesa usadzovat' vodivý prach.

Zníženie ochrannej izolácie!

Prevádzkujte náradie cez chránič vybavovaný chybovým prúdom (vybavovací prúd 30 mA).

Náradie a vetracie štrbiny pravidelne čistite. Častost' čistenia je závislá na opracováva-nom materiáli a dobe používania.
■ Vnútorný priestor telesa s motorom pravidelne vyfúkajte suchým stlačeným vzduchom.

Uhlíkové kefy

Po dosiahnutí medze opotrebenia vypínacích uhlíkov sa uhlová brúska automaticky vypne.

UPOZORNENIE

Pri výmene používajte len originálne diely výrobcu. Pri použití cudzích výrobkov zaniknú záručné záväzky výrobcu.

Cez zadné vstupné otvory vzduchu je možné počas používania pozorovat' opal'ovanie uhlíkov.

Pri silnom opal'ovaní uhlíkov uhlovú brúsku okamžite vypnite.

Odovzdajte uhlovú brúsku do niektorej servisnej dielne, autorizovanej výrobcom.

Prevodovka

UPOZORNENIE

Opravy nechajte vykonávať výhradne prostredníctvom niektorej servisnej dielne, autorizovanej výrobcom.

Náhradné diely a príslušenstvo

Dalšie príslušenstvo, najmä brúsne nástroje, si preberte z katalógu výrobcu.

Výkresy zostavy a zoznamy náhradných dielov nájdete na našej webovej stránke: www.flex-tools.com

Odstránením siet'ového kábla urobte doslúžené náradie nepoužitel'ným.

Podl'a evropskej smernice 2012/19/EÚ o elektrických a elektronických použitých spotrebičoch a jej realizácie do národného práva sa musí použité elektrické náradie zbierat' oddelene a dodávat' do ekologickej recyklácie.

UPOZORNENIE

O možnostiach likvidácie sa informujte u Vášho špecializovaného obchodníka!

Prehlásenie o zhode (€

Prehlasujeme na svoju výlučnú zodpovednost, že výrobok opísaný v časti „Technické údaje“ je v súlade s nasledujúcimi normami alebo normativnymi dokumentmi:

Vylúčenie zodpovednosti

Výrobca a jeho zástupca neručia za škody a ušlý zisk vplyvom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo eventuálne nemožnost'ou jeho použitia.

Výrobca a jeho zástupca nenesú žiadnu zodpovednosť za škody, ktoré boli spôsobené neodborným použitím alebo v spojení s výrob-kami iných výrobcov.

Sisukord
