GM 340 - Uhlová Brúska Flex - Bezplatný návod na obsluhu

Typ produktu	Vozík pre brúsku žirafu
Model	GM 340
Značka	Flex
Rozmery (Š x H x V)	1400 x 660 x 400 mm
Celková hmotnosť	31,5 kg
Hmotnosť teleskopického ramena	4,0 kg
Výška teleskopického ramena (roztiahnuté)	3,0 m
Určenie	Profesionálne brúsenie stien a stropov v priemysle a remesle
Kompatibilné brúsky s dlhým krkom	WSE 500, WST 700 VV, WST 1000 FV, WS 702 VE A, GE 5/GE 5 R, GE 7
Kompatibilné priemyselné vysávače	VC 35 LMC, VCE 35 LAC, VCE 45 LAC/MAC/HAC
Rozsah dodávky (Balík 1)	Rúrková svorka, kolesá (2x), rozpínacia zátka, vodiaca kladka, podporná rúra, kľúče SH 6 a SH 5
Rozsah dodávky (Balík 2)	Brúsne rameno
Materiál	Kov (oceľ) a umelá hmota
Bezpečnosť	Používať podľa návodu, len na tvrdom, rovnom a vodorovnom povrchu; nepreťažovať ani nepoužívať ako rebrík
Údržba	Pravidelne kontrolovať technický stav; opravy len v autorizovanom servise
Náhradné diely a príslušenstvo	Dostupné v katalógoch výrobcu
Likvidácia odpadu	Nevyhadzovať do domáceho odpadu; v súlade so smernicou EÚ 2012/19/EÚ
Vyhlásenie o zhode	V súlade s 2014/35/EÚ a 2011/65/EÚ
Jazyky návodu	PL (originál), dostupné preklady do mnohých jazykov

Často kladené otázky - GM 340 Flex

Na čo slúži vozík Flex GM 340?

Je to vozík pre brúsku žirafu určený na profesionálne brúsenie stien a stropov, najmä vysokých miestností.

Aké brúsky je možné namontovať na vozík GM 340?

Vozík je kompatibilný s modelmi WSE 500, WST 700 VV, WST 1000 FV, WS 702 VE A, GE 5/GE 5 R, GE 7 od spoločnosti Flex.

Aké vysávače pasujú k vozíku?

Je možné používať priemyselné vysávače VC 35 LMC, VCE 35 LAC, VCE 45 LAC/MAC/HAC.

Aká je maximálna výška teleskopického ramena?

Teleskopické rameno je možné vysunúť do 3,0 m.

Ako namontovať brúsku na vozík?

Montáž je potrebné vykonať podľa obrázkov v návode (strana 89, obrázok 9). Je potrebné použiť dodané imbusové kľúče.

Je možné vozík používať ako rebrík?

Nie. Je zakázané stáť na vozíku alebo ho preťažovať – hrozí strata stability a prevrhnutie.

Ako sa starať o vozík?

Pravidelne kontrolovať technický stav, čistiť a opravy zverovať výhradne autorizovanému servisu Flex.

Kde nájsť náhradné diely?

Náhradné diely a príslušenstvo sú dostupné v katalógoch výrobcu a u autorizovaných predajcov.

Ako likvidovať vozík po spotrebovaní?

V súlade so smernicou EÚ 2012/19/EÚ nevyhadzujte do domáceho odpadu – odovzdajte do zberného miesta elektroodpadu.

Kde stiahnuť návod na obsluhu?

Návod vo formáte PDF je možné bezplatne stiahnuť zo stránky notice-facile.com.

NÁVOD NA OBSLUHU GM 340 Flex

Pre Vašu bezpečnosť 65

Rozsah dodávky 66

Prvá montáz 66

Montáž v mieste nasadenia 66

Montáž dlhokrkej brúsky žirafy ..... 66

Uvedenie do prevádzky 66

Pokyny na použitie 66

Údržba a ošetrovanie 67

Vylúčenie zodpovednosti 67

Použité symboly

VAROVANIE!

Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najťažšie poranenia.

POZOR!

Označuje nejakú možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.

UPOZORNENIE

Označuje aplikačné tipy a dôležité informácie.

Symboly na náradí

Pokyn pre likvidáciu použitého spotrebiča (pozri strana 67)!

Technické údaje

Typ náradia Mobilný stojan pre dlhokrké		brúsky žirafaGM 340
Rozmery (V x D x Š) mm 1400 x 660 x 400
Hmotnosť kg 31,5
Nosnosť	kg
Hmotnosť (teleskopické rameno) kg 4,0
Výsuvná výška teleskopického ramena	m	3,0

Pred použitím mobilného stojana pre dlhokrké brúsky žirafa si prečítajte a potom konajte:

-predložený návod na obsluhu,
-pravidla a predpisy na zabránenie úrazom, platné pre miesto nasadenia a jednajte podl’a nich.

Tento mobilný stojan pre dlhokrké brúsky žirafa je konštruovaný podľa súčasného stavu techniky a uznávaných bezpečnostnotechnických pravidiel. Pri používaní môže napriek tomu dôjst’ k ohrozeniu života používateľa alebo tretej osoby, event. poškodeniu náradia alebo iných vecných hodnôt. Používajte mobilný stojan pre dlhokrké brúsky žirafa len

-pre stanovené použitie,
-v bezchybnom bezpečnostne-technickom stave.

Okamžite odstráňte poruchy,
ktoré obmedzujú bezpečnost.

Stanovené použitie

Tento mobilný stojan pre dlhokrké brúsky žirafa GM 340 je určený

–na živnostenské nasadenie v priemysle a remeslníctve,
-ako stojan pre dlhokrké brúsky FLEX žirafa,
ktoré sú určené na brúsenie stien a stropov,
-na nasadenie najmä pri brúsení vysokých stropov,
–na nasadenie výhradne s dlhokrkými brúskami, ktoré sú uvedené v tomto návode.

Dlhokrké brúsky použitel'né s mobilným stojanom pre brúsky žirafa GM 340:

Dlhokrké brúsky

WSE 500

WST 700 VV

WST 1000 FV

WS 702 VE A

GE 5/GE 5 R

GE 7

Používajte iba tu uvedené elektrické náradie. Inak hrozí nebezpečenstvo poškodenia náradia alebo mobilného stojana pre dlhokrké brúsky žirafa.

- Prečítajte si návod na obsluhu pripojených náradí!

Bezpečnostné upozornenia

VAROVANIE!

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Zanedbanie dodržiavania bezpečnostných upozornení a pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo t’ažké poranenia. Všetky bezpečnostné upozornenia a pokyny uschovajte na budúce použitie.

■ Skôr ako začnete náradie nastavovať alebo vymieňať diely príslušenstva, vytiahnite zástrčku zo zásuvky a/alebo odstráňte akumulátor. Neúmyselné spustenie elektrického náradia je pričinou niektorých nehôd.
■ Pred montážou elektrického náradia namontujte správne upínací pripravok. Správne zmontovanie je dôležité, aby sa zabránilo riziku spadnutia.
■ Skôr ako budete elektrické náradie používať, upevnite ho spol'ahlivo na upínací prípravok.

Zošmyknutie elektrického náradia na upínacom prípravku môže viest k strate kontroly.

■ Postavte upínací prípravok na pevnú, vodorovní plochu.

Ak môže upínací prípravok skíznuť alebo sa kývať, nemožno viest elektrické náradie rovnomerne a spol’ahlivo.

■ Nepreťažujte upínací prípravok a nepoužívajte ho ako rebrík alebo podstavec.

Preťaženie alebo státie na upínacom pripravku môže viest’ k tomu, že sa ťažisko pripravku posunie hore a ten sa prevráti.

Rozsah dodávky

Pred uvedením do prevádzky

Vybal'te mobilný stojan pre dlhokrké brúsky žirafa, skontrolujte kompletnosť dodávky a transportné poškodenia.

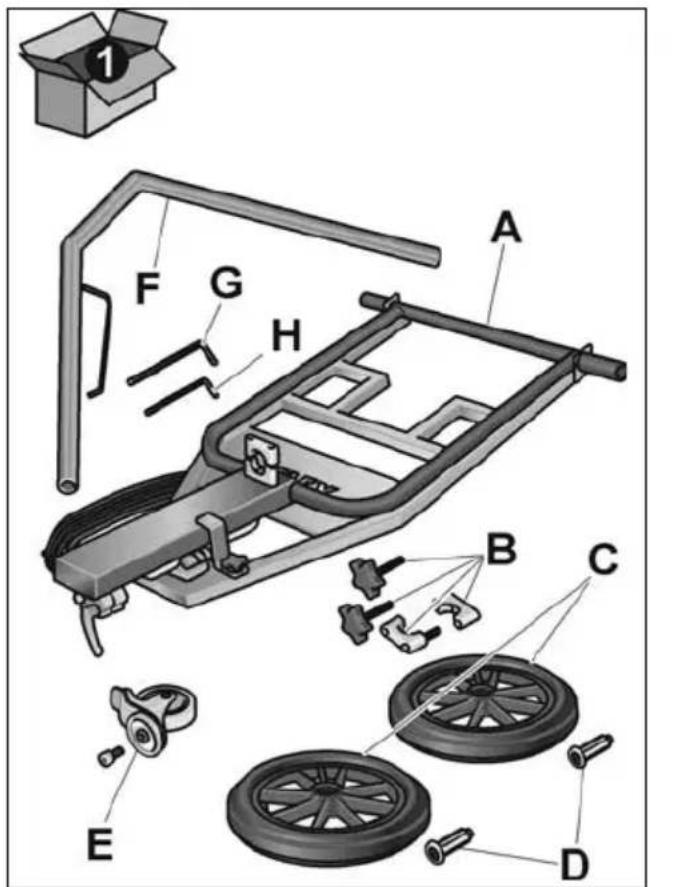

Balik 1:

A Z á k l a d n ý
B Strmeň rúrky s upevňovacími skrutkami
C Koleso (2x)
D Rozperná zvierka
E Vodiace koliesko
F Oporná rúrka
G K l' ú č na skrutky s vnútorným šesthranom SH 6
H K I' ú č na skrutky s vnú1torným šesthranom SH 5

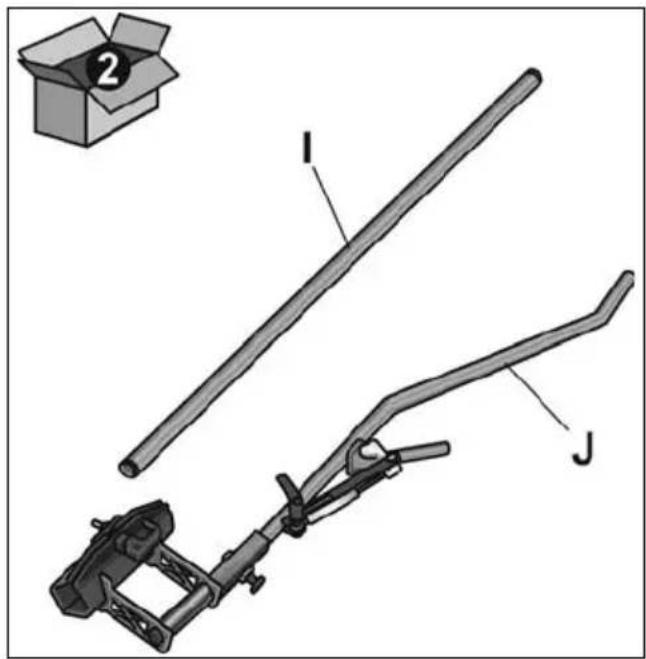

Balík 2:

I Rúrka
J Brúsne rameno

Prvá montáž

Pozri strana 86, Obrázok 1–3

Montáž v mieste nasadenia

Pozri strana 87–88, Obrázok 4–8

Montáž dlhokrkej brúsky žirafy

Pozri strana 89, Obrázok 9

Uvedenie do prevádzky

r á m

Pozri strana 90, Obrázok 10-12

Pokyny na použitie

Pozri strana 91, Obrázok 13

Opravy nechajte vykonávať výhradne prostredníctvom niektorej servisnej dielne, autorizovanej výrobcom.

Náhradné diely a príslušenstvo

Príslušenstvo si vyberte z katalógov výrobcu.

Odstránením siet'ového kábla urobte doslúžené náradie nepoužitel'ným.

Len pre krajiny EÚ.

Podl'a evropskej smernice 2012/19/EÚ o elektrických a elektronických použitých spotrebičoch a jej realizácie do národného práva sa musí použité elektrické náradie zbierat oddelene a dodávať do ekologickej recyklácie.

UPOZORNENIE

O možnostiach likvidácie sa informujte u Vášho špecializovaného obchodníka!

Prehlásenie o zhode C€

Prehlasujeme na svoju výlučnú zodpovednosť, že výrobok opísaný v časti „Technické údaje“ je v súlade s nasledujúcimi normami alebo normativnymi dokumentmi:

podľa ustanovení smerníc 2014/35/EÚ, 2011/65/EÚ.

Súbory technickej dokumentácie sa nachádzajú na adrese:

Vylúčenie zodpovednosti

Výrobca a jeho zástupca neručia za škody a ušlý zisk vplyvom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo eventuálne nemožnosťou jeho použitia.

Výrobca a jeho zástupca neručia za škody, ktoré boli spôsobené neodborným použitím alebo v spojitosti s výrobkami iných výrobcov.
