GM 340 - Szlifierka Kątowa Flex - Bezpłatna instrukcja obsługi

Typ produktu	Wózek dla szlifierki żyrafy
Model	GM 340
Marka	Flex
Wymiary (S x D x W)	1400 x 660 x 400 mm
Masa całkowita	31,5 kg
Masa ramienia teleskopowego	4,0 kg
Wysokość ramienia teleskopowego (rozłożone)	3,0 m
Przeznaczenie	Profesjonalne szlifowanie ścian i sufitów w przemyśle i rzemiośle
Kompatybilne szlifierki z długą szyją	WSE 500, WST 700 VV, WST 1000 FV, WS 702 VE A, GE 5/GE 5 R, GE 7
Kompatybilne odkurzacze przemysłowe	VC 35 LMC, VCE 35 LAC, VCE 45 LAC/MAC/HAC
Zakres dostawy (Pakiet 1)	Zacisk rurowy, koła (2x), kołek rozprężny, rolka kierująca, rura podporowa, klucze SH 6 i SH 5
Zakres dostawy (Pakiet 2)	Ramię szlifierskie
Materiał	Metal (stal) i tworzywo sztuczne
Bezpieczeństwo	Stosować zgodnie z instrukcją, tylko na twardej, płaskiej i poziomej powierzchni; nie przeciążać ani nie używać jako drabiny
Konserwacja	Regularnie sprawdzać stan techniczny; naprawy tylko w autoryzowanym serwisie
Części zamienne i akcesoria	Dostępne w katalogach producenta
Usuwanie odpadów	Nie wyrzucać do domowych śmieci; zgodnie z dyrektywą UE 2012/19/UE
Deklaracja zgodności	Zgodny z 2014/35/UE i 2011/65/UE
Języki instrukcji	PL (oryginał), dostępne tłumaczenia na wiele języków

Często zadawane pytania - GM 340 Flex

Do czego służy wózek Flex GM 340?

Jest to wózek dla szlifierki żyrafy przeznaczony do profesjonalnego szlifowania ścian i sufitów, zwłaszcza wysokich pomieszczeń.

Jakie szlifierki można zamontować na wózku GM 340?

Wózek jest kompatybilny z modelami WSE 500, WST 700 VV, WST 1000 FV, WS 702 VE A, GE 5/GE 5 R, GE 7 firmy Flex.

Jakie odkurzacze pasują do wózka?

Można stosować odkurzacze przemysłowe VC 35 LMC, VCE 35 LAC, VCE 45 LAC/MAC/HAC.

Jaka jest maksymalna wysokość ramienia teleskopowego?

Ramie teleskopowe można wysunąć do 3,0 m.

Jak zamontować szlifierkę na wózku?

Montaż należy wykonać zgodnie z rysunkami w instrukcji (strona 89, rysunek 9). Należy użyć dostarczonych kluczy imbusowych.

Czy wózek można używać jako drabiny?

Nie. Zabronione jest stawanie na wózku lub przeciążanie go – grozi to utratą stabilności i przewróceniem.

Jak dbać o wózek?

Regularnie sprawdzać stan techniczny, czyścić, a naprawy zlecać wyłącznie autoryzowanemu serwisowi Flex.

Gdzie znaleźć części zamienne?

Części zamienne i akcesoria dostępne są w katalogach producenta oraz u autoryzowanych dealerów.

Jak utylizować wózek po zużyciu?

Zgodnie z dyrektywą UE 2012/19/UE nie wyrzucaj do śmieci domowych – oddaj do punktu zbiórki elektroodpadów.

Gdzie pobrać instrukcję obsługi?

Instrukcję w formacie PDF można pobrać bezpłatnie ze strony notice-facile.com.

INSTRUKCJA OBSŁUGI GM 340 Flex

pI Instrukcja oryginalna 52

Dla własnego bezpieczeństwa ..... 53

Zakres dostawy 54

Pierwszy montaż 54

Montaż na miejscu zastosowania ..... 54

Montaż szlifierki z długą szyją ..... 54

Uruchomienie 54

Wskazówki dotyczące użytkowania ..... 54

Przegląd, konserwacja i pielęgnacja ..... 55

Wskazówki dotyczące usuwania odpadów 55

Deklaracja zgodności C.€....55

Wyłączenie z odpowiedzialności ..... 55

Zastosowane symbole

OSTRZEŻENIE!

Oznacza bezpośrednio zagrażające niebezpieczeństwo.

Nieprzestrzeganie tej wskazówki grozi śmiercią lub bardzo ciężkimi obrażeniami.

OSTROŻNIE!

Oznacza możliwość wystąpienia niebezpiecznej sytuacji.

Nieprzestrzeganie tej wskazówki może doprowadzić do skaleczeń lub szkód materialnych.

WSKAZÓWKA

Oznacza wskazówki dla użytkownika i ważne informacje.

Symbole na urządzeniu

Przed uruchomieniem urządzenia przeczytać instrukcję obsługi!

Wskazówka dotycząca usuwania zużytego urządzenia (patrz strona 55)!

Dane techniczne

Typ urządzenia Wózek dla szlifierki żyrafy		GM 340
Wymiary (S x D x H) mm 1400 x 660 x 400
Cieżar kg 31,5
Nośność	kg
Cieżar (ramię teleskopowe) kg 4,0
Wysokość wyciągniętego ramienia teleskopowego	m	3,0

Dla własnego bezpieczeństwa

OSTRZEŻENIE!

Przed użyciem wózka dla szlifierki żyrafy należy przeczytać, a następnie stosować się do:

-niniejszej instrukcji obsługi,

–zasad i przepisów terenowych obowiązujących na miejscu użycia urządzenia odnośnie BHP.

Niniejszy wózek dla szlifierki żyrafy zbudowany jest zgodnie z nanowszym stanem techniki i uznanymi zasadami bezpepieczeństwa technicznego.

Mimo to podczas użytkowania urządzenia może wystąpić zagrożenie dla zdrowia i życia użytkownika lub osób trzecich albo uszkodzenia maszyny lub rzeczy.

Wózek dla szlifierki żyrafy stosować tylko

-zgodnie z przeznaczeniem,

- w prawidłowym stanie technicznym zgodnym z zasadami BHP.

Usterki wywierające wpływ na bezpieczeństwo pracy/użytkownika należy niezwłocznie usunąć.

Zastosowanie zgodne

z przeznaczeniem

Niniejszy wózek dla szlifierki żyrafy GM 340 przeznaczony jest

-do profesjonalnego zastosowania w przemyśle i rzemiośle,

- jako statyw dla szlifierek z długą szyją firmy FLEX, które przeznaczone są do szlifowania ścian i sufitów,

-do zastosowania szczególnie przy szlifowaniu wysokich sufitów,

- do zastosowania wyłącznie ze szlifierkami z d ługa szyją, które wymienione są w niniejszej instrukcji.

Szlifierki z długą szyją, do których można stosować wózek GM 340:

Szlifierka z długą szyją

WSE 500

WST 700 VV

WST 1000 FV

WS 702 VE A

GE 5/GE 5 R

GE 7

Odkurzacze przemysłowe, do których można stosować wózek:

Odkurzacz przemysłowy

VC 35 LMC

VCE 35 LAC

VCE 45 LAC/MAC/HAC

OSTROŻNIE!

Proszę stosować tylko wymienione tutaj narzędzia elektryczne. W przeciwnym przypadku zagraża niebezpieczeństwo uszkodzenia urządzenia lub wózka.

– Proszę przeczytać instrukcję obsługi podłączanych urządzeń!

Wskazówki bezpieczeństwa

OSTRZEŻENIE!

Przeczytać wszystkie wskazówki bezpieczeństwa i pouczenia. Zaniedbania w przestrzeganiu wskazówek bezpieczeństwa i pouczeń mogą spowodować porażenie prądem elektrycznym, pożar i/lub ciężkie zranienia. Proszę zachować wszystkie przepisy bezpieczeństwa i wskazówki do przyszłego zastosowania.

■ Wyjąć wtyczkę z gniazdka sieciowego i/lub wyjąć baterię przed przystąpieniem do nastawiania urządzenia lub wymiany elementów wyposażenia.

Przypadkowe, niezamierzone włączenie urządzenia elektrycznego jest częstą przyczyną wypadków.

■ Przed montażem urządzenia elektrycznego należy prawidłowo zamontować zespół mocujący.

Prawidłowość zmontowania jest bardzo ważna, aby zapobiec ryzyku złożenia się zespołu.

■ Urządzenie zamocować dokładnie i mocno na zespole mocującym przed jego użyciem.

Zsuniecie urządzenia na zespole mocującym może spowodować utratę kontroli użytkownika nad urządzeniem.

■ Zespół mocujący ustawić na twardej, płaskiej i poziomej powierzchni.

Jeżeli zespół mocujący przesuwa się lub kiwa, urządzenia nie można prowadzić równomiernie ani bezpiecznie.

■ Nie przeciązać zespołu mocującego, ani nie używać go jako drabiny lub rusztowania.

Przeciążenie lub stawanie na zespole mocującym może spowodować przesunięcie środka ciężkości zespołu mocującego do góry, się i w z związku tym utratę stabilności i przewrócenie.

Zakres dostawy

Przed uruchomieniem

Rozpakować wózek dla szlifierki żyrafy i sprawdzić, czy dostawa jest kompletna, oraz czy nie nastąpiły uszkodzenia podczas transportu.

Pakiet 1:

B Zacisk rurowy ze śrubami mocującymi

C K o to (2x)

D K o łek rozprężny

E Rolka kierująca

F Rura podporowa

G Klucz do gniazd sze ściokątnych SH 6

H Klucz do gniazd sze ściokątnych SH 5

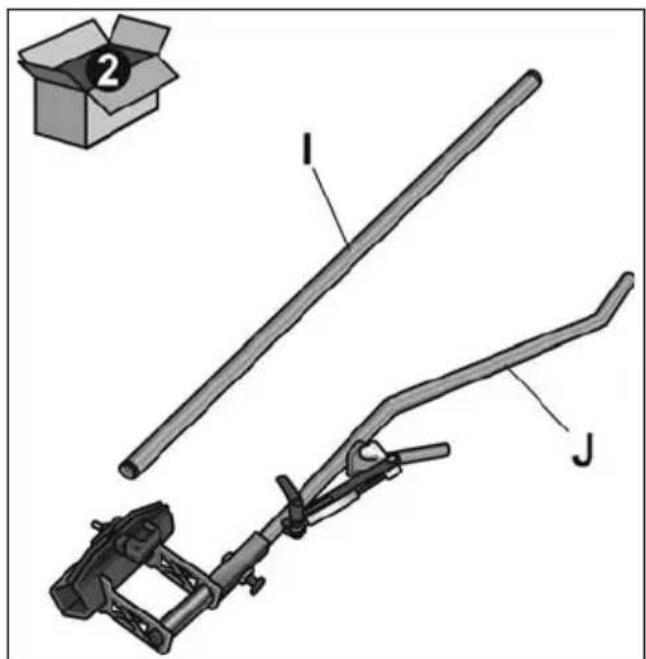

Pakiet 2:

J Ramię szlifierskie

Pierwszy montaż

patrz strona 86, rysunek 1–3

Montaż na miejscu zastosowania

patrz strona 87-88, rysunek 4-8

Montaż szlifierki z długą szyją

patrz strona 89, rysunek 9

Uruchomienie

patrz strona 90, rysunek 10-12

Wskazówki dotyczące użytkowania

patrz strona 91, rysunek 13

Przegląd, konserwacja i pielęgnacja

Naprawy

Naprawy urządzenia zlecać do wykonania wyłącznie w punkcie serwisowym autoryzowanym przez producenta.

Części zamienne i wyposażenie dodatkowe

Wyposażenie dodatkowe można znaleźć w katalogach producenta.

Wskazówki dotyczące usuwania opakowania i zużytego urządzenia

OSTRZEŻENIE!

Wysłużone urządzenia uczynić niezdatnymi do użycia poprzez usunięcie elektrycznego przewodu zasilającego.

Tylko dla krajów UE

Proszę nie wyrzucać narzędzi elektrycznych do domowych śmieci!

Zgodnie z dyrektywą Unii Europejskiej 2012/19/UE o odpadach elektrycznych i elektronicznych oraz jej przejęciem do prawa narodowego istnieje obowiązek zbierania narzędzi elektrycznych celem odzysku surowców wtórnych i utylizacji.

WSKAZÓWKA

Aktualne informacje o sposobie usunięcia zużytego urządzenia można uzyskać w punkcie zakupu!

Deklaracja zgodności C€

Deklarujemy z pełną odpowiedzialnością, że produkt opisany w rozdziale „Dane techniczne“ jest zgodny z następującymi normami lub dokumentami normatywnymi:

zgodnie z postanowieniami rozporządzeń 2014/35/UE, 2011/65/UE.

Dokumentacja techniczna:

Wyłączenie z odpowiedzialności

Producent nie odpowiada za szkody i stracone zyski spowodowane przerwą w działalności gospodarczej zakładu, której przyczyną był nasz wyrób lub niemożliwość jego zastosowania.

Producent i jego przedstawiciel nie odpowiadają za szkody spowodowane niewłaściwym użyciem urządzenia lub powstałe przy użyciu urządzenia w powiązaniu z wyrobami innych producentów.
