GM 340 - Kampinė Šlifuoklis Flex - Nemokama naudojimo instrukcija

Produkto tipas	Vežimėlis žirafiniam šlifuokliui
Modelis	GM 340
Prekės ženklas	Flex
Matmenys (P x G x A)	1400 x 660 x 400 mm
Bendra masė	31,5 kg
Teleskopinės rankenos masė	4,0 kg
Teleskopinės rankenos aukštis (ištiesta)	3,0 m
Paskirtis	Profesionalus sienų ir lubų šlifavimas pramonėje ir amatuose
Suderinami šlifuokliai su ilgu kaklu	WSE 500, WST 700 VV, WST 1000 FV, WS 702 VE A, GE 5/GE 5 R, GE 7
Suderinami pramoniniai dulkių siurbliai	VC 35 LMC, VCE 35 LAC, VCE 45 LAC/MAC/HAC
Pristatymo apimtis (1 paketas)	Vamzdžio spaustukas, ratai (2x), pleištas, kreipiamasis volas, atraminis vamzdis, veržliarakčiai SH 6 ir SH 5
Pristatymo apimtis (2 paketas)	Šlifavimo rankena
Medžiaga	Metalas (plienas) ir plastikas
Saugumas	Naudoti pagal instrukciją, tik ant kieto, lygaus ir horizontalaus paviršiaus; neperkrauti ir nenaudoti kaip kopėčių
Priežiūra	Reguliariai tikrinti techninę būklę; remontą atlikti tik įgaliotame servise
Atsarginės dalys ir priedai	Prieinami gamintojo kataloguose
Atliekų šalinimas	Neišmesti į buitines šiukšles; pagal ES direktyvą 2012/19/ES
Atitikties deklaracija	Atitinka 2014/35/ES ir 2011/65/ES
Instrukcijos kalbos	PL (originalas), prieinami vertimai į daugelį kalbų

Dažnai užduodami klausimai - GM 340 Flex

Kam naudojamas Flex GM 340 vežimėlis?

Tai vežimėlis žirafiniam šlifuokliui, skirtas profesionaliam sienų ir lubų šlifavimui, ypač aukštose patalpose.

Kokius šlifuoklius galima sumontuoti ant GM 340 vežimėlio?

Vežimėlis suderinamas su WSE 500, WST 700 VV, WST 1000 FV, WS 702 VE A, GE 5/GE 5 R, GE 7 Flex modeliais.

Kokie dulkių siurbliai tinka vežimėliui?

Galima naudoti pramoninius dulkių siurblius VC 35 LMC, VCE 35 LAC, VCE 45 LAC/MAC/HAC.

Koks maksimalus teleskopinės rankenos aukštis?

Teleskopinę rankeną galima ištiesti iki 3,0 m.

Kaip sumontuoti šlifuoklį ant vežimėlio?

Montavimas turi būti atliktas pagal instrukcijos brėžinius (89 p., 9 pav.). Reikia naudoti pridedamus šešiabriaunius raktus.

Ar vežimėlį galima naudoti kaip kopėčias?

Ne. Draudžiama stovėti ant vežimėlio arba jį perkrauti – tai gali sukelti stabilumo praradimą ir apvirtimą.

Kaip prižiūrėti vežimėlį?

Reguliariai tikrinti techninę būklę, valyti, o remontą patikėti tik įgaliotam Flex servisui.

Kur rasti atsargines dalis?

Atsarginės dalys ir priedai yra prieinami gamintojo kataloguose ir pas įgaliotus prekiautojus.

Kaip šalinti vežimėlį po naudojimo?

Pagal ES direktyvą 2012/19/ES neišmeskite į buitines šiukšles – atiduokite į elektronikos atliekų surinkimo punktą.

Kur atsisiųsti naudojimo instrukciją?

Instrukciją PDF formatu galima nemokamai atsisiųsti iš svetainės notice-facile.com.

NAUDOJIMO INSTRUKCIJA GM 340 Flex

Techniniai duomenys....72

Jūsu saugumui 73

Komplektacija....74

Pirmasis montavimas ....74

Montavimas naudojimo vietoje .....74

Ilgakočio šlifuoklio montavimas .....74

Jungimas darbui....74

Naudojimo nurodymai ....74

Techninis aptarnavimas ir priežiūra . . . .75

Nurodymai utilizuoti .....75

C€-Atitikimo deklaracija....75

Atsakomybės pašalinimas ....75

Naudojami simboliai

ISPĖJIMAS!

Nurodo betarpiškai gresiantį pavojų.

Nesilaikant nurodymų, gresia žūtis arba sunkūs sužalojimai.

ATSARGIAI!

Nurodo potencialiai pavojingą situacija.

Nesilaikant nurodymų, gresia susižeidimo arba materialinių nuostolių pavojus.

NURODYMAS

Nurodo patarimus, kaip dirbti įrankiu ir svarbią informaciją.

Simboliai ant jrankio

Prieš eksploatavimą perskaitykite naudojimo instrukciją!

Nuoroda dėl seno įrankio utilizavimo (žr. 75 psl.)!

Techniniai duomenys

Jrankio tipas		"Žirafos" vežimėlis GM 340
Matmenys (H x L x B) mm 1400 x 660 x 400
Masė kg 31,5
Keliamoji galia kg 30,0
Svoris (teleskopinė rankena) kg 4,0
Ištrauktos teleskopinės rankenos aukštis m 3,0

Jūsų saugumui

ISPÉJIMAS!

Prieš naudodami "Žirafos" vežimėlj, pirmiausiai perskaitykite ir tik tada dirbkite: -šios instrukcijos,

• naudojimo vietoje galiojančių taisyklių, siekiant išvengti nelaimingų atsitikimų. Šito "Žirafos" vežimėlio konstrukcija atitinka šiuolaikinį technikos lygį ir galiojančias saugos taisykles. Tačiau juo naudojantis, gali kilti pavojus juo dirbančiojo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali būti sugadintas įrankis ar atsirasti kiti materialiniai nuostoliai. Šis "Žirafos" vežimėlis gali būti naudojamas tik –pagal paskirtį,
  -saugumo technikos požiūriu nepriekaištingos būklės.

Gedimus, turinčius įtakos darbo saugai, nedelsiant pašalinkite.

Naudojimas pagal paskirti

Šis "Žirafos" vežimėlis GM 340 yra skirtas

• profesionaliam naudojimui pramonès ir smulkaus verslo jmonèse,
• kaip stovas FLEX ilgakočiams šlifuokliams, kurie skirti sienoms ir luboms šlifuoti,
• naudoti ypač aukštoms luboms šlifuoti,
  -naudoti tik su šioje naudojimo instrukcijoje nurodytais ilgakočiais šlifuokliais,

Su "Žirafos" vežimėliu GM 340 naudojami ilgakočiai šlifuokliai:

Ilgakotis šlifuoklis

WSE 500

WST 700 VV

WST 1000 FV

WS 702 VE A

GE 5/GE 5 R

GE 7

Naudojami siurbliai:

Naudokite tik čia išvardytus elektrinius įrankius. Priešingu atveju prietaisui ir "Žirafos" vežimėliui gresia pažeidimo pavojus.

- Perskaitykite prijungtu prietaisu naudojimo instrukcija!

Saugos nurodymai

ISPÉJIMAS!

Perskaitykite visus saugos nurodymus ir perspéjimus. Aplaidumo laikantis saugos nurodymų ir perspéjimų pasekmė gali būti elektros smūgis, gaisras ir/arba sunkūs sužeidimai. Visus saugos nurodymus ir perspéjimus saugokite ateičiai.

■ Prieš atlikdami prietaiso nustatymus arba keisdami priedus, ištraukite šakutę iš šakutės lizdo ir/arba išimkite akumuliatorių. Atsitiktinis elektrinių įrankių paleidimas yra kai kurių nelaimingų atsitikimų priežastis.
■ Prieš montuodami elektrinį įrankį, tinkamai surinkite tvirtinimo įtaisą. Teisingas surinkimas yra svarbus siekiant sumažinti sulenkimo pavojų.
■ Prieš pradėdami naudoti, pritvirtinkite elektrinį įrankį prie tvirtinimo įtaiso. Elektriniam įrankiui nuslydus ant tvirtinimo įtaiso, galite nesuvaldyti įrankio.
■ Tvirtinimo įtaisą pastatykite ant tvirto, lygaus ir horizontalaus paviršiaus. Jei tvirtinimo įtaisas gali nuslysti arba svyruoti, elektrinio įrankio negalima tolygiai ir saugiai valdyti.
■ Neperkraukite tvirtinimo įtaiso ir nenaudokite jo kaip kopėčių arba pastolių.

Perkrovus tvirtinimo jtaisą arba stovint ant jo, tvirtinimo jtaiso svorio centras gali persikelti aukštyn, ir jtaisas gali apvirsti.

Komplektacija

Prieš pirmą naudojima

Išpakuokite "Žirafos" vežimėlj ir patikrinkite, ar patiektas komplektas yra visos sudėties ir ar neatsirado pažeidimų transportuojant.

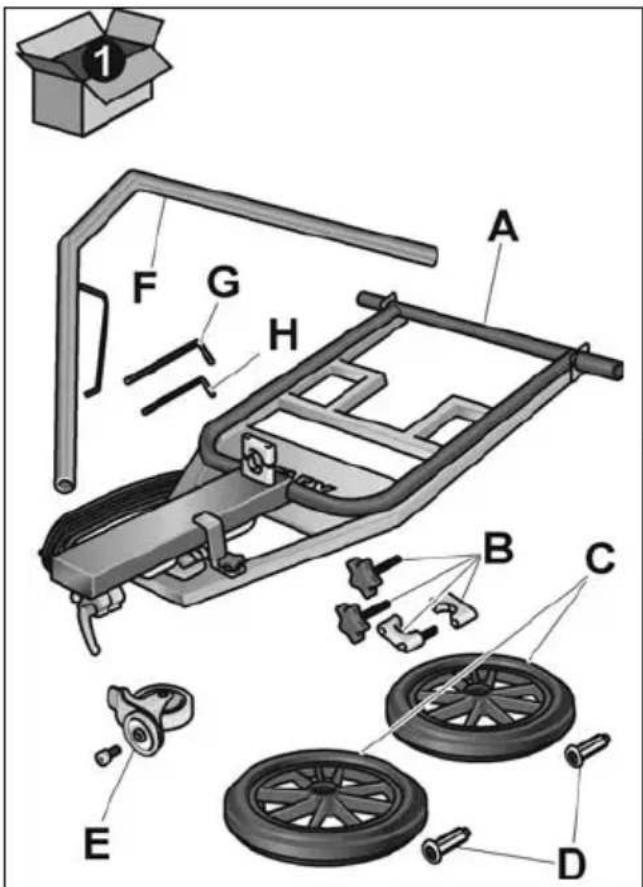

1 paketas:

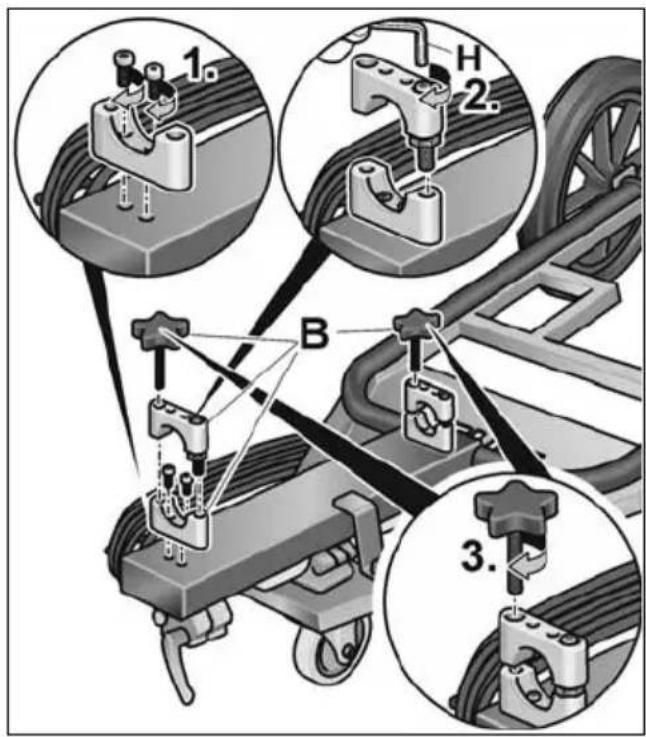

B Tvirtinimo apkaba vamzdžiui su tvirtinimo varžtais

C Ratas (2 x)

D S k e čiamasis varžtas

E Kreipiamasis ratukas

F Atraminis vamzdis

G Šešiabriaunis raktas SH 6

H Šešiabriaunis raktas SH 5

2 paketas:

Montavimas naudojimo vietoje

žr. 87–88 psl., pav. 4–8

Ilgakočio šlifuoklio montavimas

žr. 89 psl., pav. 9

Jungimas darbui

žr. 90 psl., pav. 10–12

Naudojimo nurodymai

žr. 91 psl., pav. 13

Techninis aptarnavimas ir priežiūra

Remontas

Remontuoti atiduokite tik j gamintojo jgaliotas dirbtuves.

Atsarginės dalys, priedai ir reikmenys

Priedus rasite gamintojo kataloguose.

Nurodymai utilizuoti

JSPÉJIMAS!

Pašalinkite susidėvėjusių įrankių tinklo kabelį, kad jų nebūtų galima naudoti.

Tik ES šalyse

Neišmeskite elektrinių įrankių į buitinių atliekuų konteinerius

Pagal Europos Sajungos direktyvą Nr. 2012/19/ES dėl senų elektros ir elektroninių įrankių ir pagal šalies vidaus įstatymus pasenę elektriniai įrankiai turi būti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktų aplinkai.

NURODYMAS

Informaciją apie utilizavimo galimybes gausite iš pardavėjo!

CE-Atitikimo deklaracija

Atsakingai pareiškiame, kad skirsnyje „Techniniai duomenys“ aprašytas gaminys atitinka tokius standartus arba normatyvinius dokumentus: pagal standartų 2014/35/ES, 2011/65/ES, apibrėžtis.

Techninė byla laikoma:

Atsakomybės pašalinimas

Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną dėl darbinės veiklos nutraukimo, kurį sukėlė įrankis arba netinkamas įrankio naudojimas.

Gamintojas ir jo atstovai neatsako už nuostolius, jeigu įrankis buvo naudojamas ne pagal paskirtį arba kartu su kitų gamintojų gaminiais.
