INSTRUKCJA OBSŁUGI L 3206 CDT Flex

pl Instrukcja oryginalna 141

Zastosowane symbole .....141

Dane techniczne .....141

Opis urządzenia .....142

Dla własnego bezpieczeństwa .....143

Poziom hałasu i drgań .....147

Instrukcja użytkowania .....148

Przegład, konserwacja i pielęgnacja .....151

Wskazówki dotyczące usuwania opakowania i zużytego urządzenia .....152

Deklaracja zgodności C ∈....152

Gwarancja 153

Zastosowane symbole

OSTRZEŻENIE!

Oznacza bezpośrednio zagrażające niebezpieczeństwo.

Nieprzestrzeganie tej wskazówki grozi śmiercią lub bardzo ciężkimi obrażeniami.

OSTROŻNIE!

Oznacza możliwość wystąpienia niebezpiecznej sytuacji.

Nieprzestrzeganie tej wskazówki może doprowadzić do skaleczeń lub szkód materialnych.

WSKAZÓWKA

Oznacza wskazówki dla użytkownika i ważne informacje.

Symbole na urządzeniu

Przed uruchomieniem urządzenia przeczytać instrukcję użytkowania i obsługi! Zastosować okulary ochronne!

Wskazówka dotycząca sposobu usuwania zużytego urządzenia (patrz strona 152)!

Dane techniczne

Typ urządzenia		L 3206 CD/ CDT	L 3208 CD
Maks. ∅ narzędzia szlifierskiego mm 230 180

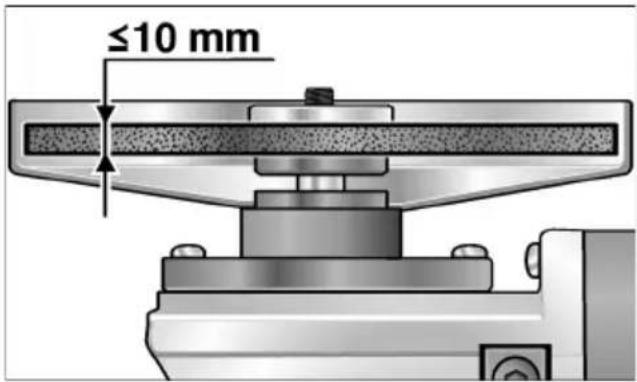

Grubość narzędzia szlifierskiego mm 1-10
Otwór uchwytowy mm 22,23
Maks. prędkość obwodowa	m/s	80
Średnica wrzeciona		M14
Prędkość obrotowa	obr./min	6500	8500
Moc pobierana	W	2500	2500
Moc oddawana	W	1700	1700
Cieżar (bez przewodu)	kg	6,2	6,0
Klasa ochrony		II / ☐

Opis urządzenia

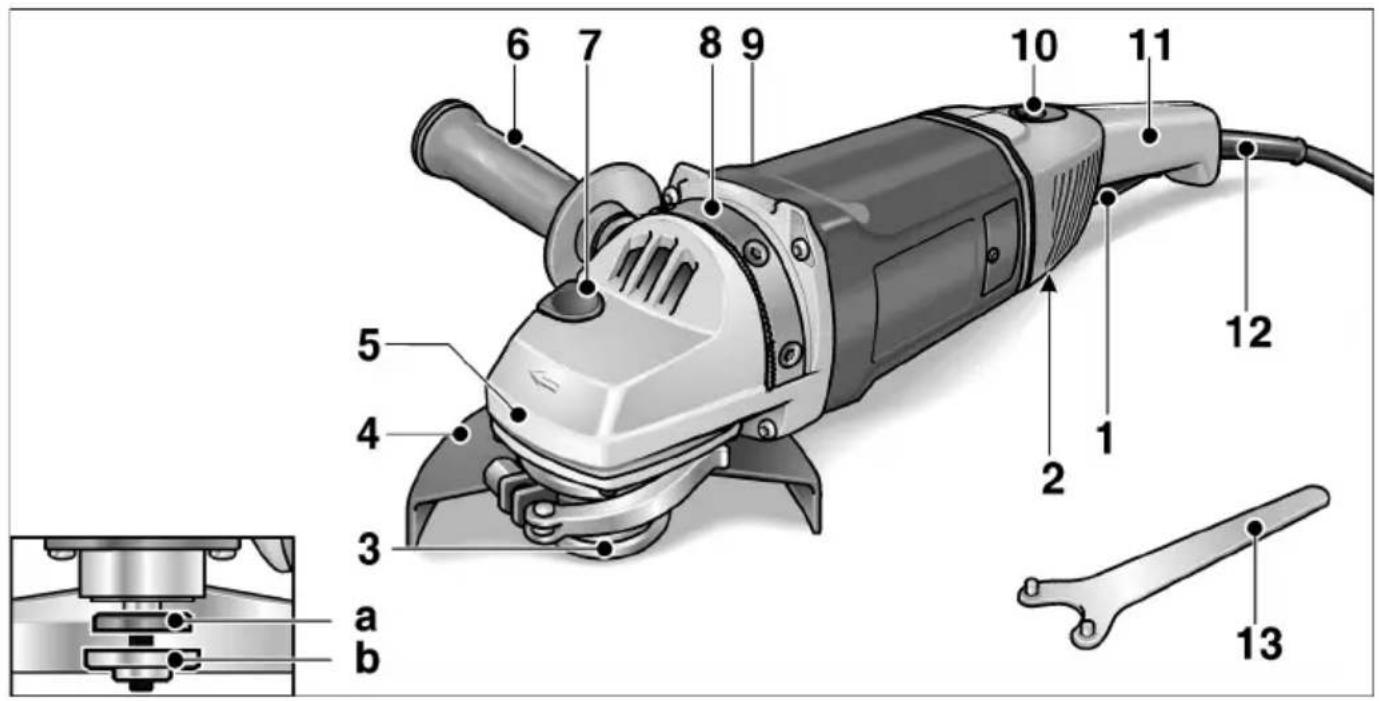

1 W y łącznik

Do włączania i wyłączania.

2 Przycisk zwalniania blokady

Do przekręcania uchwytu prowadzącego z wyłącznikiem o 90°.

3 Wrzeciono z kołnierzem gwintowanym

a Kołnierz mocujący

b Nakrętka mocująca

4 O s łona tarczy

Osłona szybkomocująca. Nastawialna bez narzędzi. Z kodem do bezbłędnego montażu.

5 Korpus urządzenia z napędem

Z otworami wylotu powietrza i strzałką kierunku obrotów.

6 U c h w y t S o

Przestawialny bez narzędzi stopniowo do 180°.

7 Blokada wrzeciona

Do unieruchomienia wrzeciona przy zmianie narzędzia.

8 Łuk zatrzaskowy z mostkiem stykowym

Do mocowania i przestawiania uchwytu dodatkowego.

9 Tabliczka znamionowa

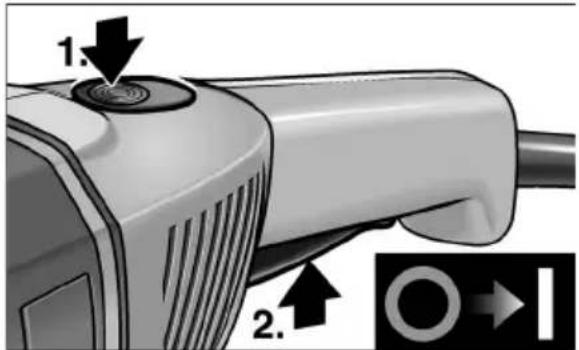

10 Blokada włączania/przycisk blokady do pracy ciągłej

Uniemożliwia przypadkowe włączenie urządzenia i blokuje wyłącznik (1) do pracy ciągłej.

11 Uchwyt prowadzący z wyłącznikiem

12 Elektryczny przewód zasilający 4,0 m z wtyczką

13 Klucz specialny i b

Dla własnego bezpieczeństwa

OSTRZEŻENIE!

W celu uniknięcia błędów w obstudze i wystąpienia niebezpieczeństw należy przeczytać przed pierwszym użyciem szlifierki kątowej:

• niniejszą instrukcję obsługi,
• "Ogólne wskazówki bezpieczeństwa" dotyczące pracy narzędziami elektrycznymi zamieszczone w załączonej broszurze (nr dokumentacji: 315.915)
• zasady i przepisy terenowe obowiązujące na miejscu użycia szlifierki, i stosować się do podanych tam wskazówek i zaleceń.

Niniejsza szlifierka skonstruowana jest zgodnie z aktualnym poziomem techniki i uznanymi zasadami bezpieczeństwa technicznego. Mimo to w czasie użytkowania urządzenia może wystąpić zagrożenie zdrowia i życia użytkownika lub osób trzecich, albo uszkodzenia maszyny lub rzeczy. Szlifierkę kątową stosować tylko i w y łącznie:

• zgodnie z jej przeznaczeniem,
• we właściwym stanie technicznym zgodnym z zasadami bezpieczeństwa i higieny pracy.
  Usterki wpływające niekorzystnie na stan bezpieczeństwa należy natychmiast usunąć.

Zastosowanie zgodnie z przeznaczeniem

Szlifierka kątowa przeznaczone jest:

• do profesjonalnego zastosowania w przemyśle i rzemiośle,
• do szlifowania i przecinania metalu lub kamienia na sucho z zastosowaniem tarcz do szlifowania zgrubnego i tarcz przecinających dopuszczonych dla prędkości obwodowej 80 m/s,
• do zastosowania z narzędziami szlifierskimi i wyposażeniem, które wymienione są w tej instrukcji obsługi lub zalecane przez producenta do takiego zastosowania.

Niedopuszczalne jest stosowanie np. tarcz do freza łańcuchowego i brzeszczotów piły.

Wskazówki bezpieczeństwa

OSTRZEŻENIE!

Przeczytać wszystkie wskazówki bezpieczeństwa i pouczenia. Zaniedbania w przestrzeganiu wskazówek bezpieczeństwa i pouczeń mogą spowodować porażenie prądem elektrycznym, pożar i/lub ciężkie zranienia. Proszę zachować wszystkie przepisy bezpieczeństwa i wskazówki do przyszłego zastosowania.

Niniejsze narzędzie elektryczne przeznaczone jest do zastosowania jako szlifierka i przecinarka. Proszę przestrzegać wszystkich wskazówek bezpieczeństwa, instrukcji, opisów i parametrów podanych w dokumentacji, która należy do zakresu dostawy urządzenia.
Nieprzestrzeganie następujących wskazówek może spowodować porażenie prądem elektrycznym, wybuch pożaru i/lub ciężkie zranienia.

- Niniejsze narzędzie elektryczne nie nadaje się do szlifowania papierem ściernym, do pracy ze szczotkami drucianymi, ani do polerowania. Zastosowanie urządzenia w sposób niezgodny z jego przeznaczeniem może spowodować zagrożenie lub niebezpieczeństwo zranienia.

■ Nie wolno stosować żadnego wyposażenia dodatkowego, które nie jest przewidziane ani polecane przez producenta specjalnie dla tego urządzenia elektrycznego.

Sama możliwość zamocowania wyposażenia do tego urządzenia elektrycznego nie gwarantuje jeszcze bezpiecznego zastosowania.

■ Dopuszczalna liczba obrotów zastosowanego narzędzia musi być co najmniej tak duża, jak najwyższa liczba obrotów podana na urządzeniu.

Wyposażenie, które obraca się z większą liczbą obrotów, niż dopuszczona maksymalna liczba obrotów, może się połamać i zostać wyrzucone w powietrze.

■ Średnica zewnętrzna i grubość zastosowanego narzędzia musi być zgodna z wymiarami urządzenia.

Nieprawidłowo odmierzone narzędzia i końcówki zamienne mogą być niewystarczająco osłonięte i niedostatecznie kontrolowane.

■ Tarcze szlifierskie, talerze szlifierskie lub inne wyposażenie musi dokładnie pasować na wrzeciono ściernicy tego urządzenia elektrycznego.
Wymienne narzędzia i końcówki, które nie pasują dokładnie na wrzeciono ściemicy tego narzędzia elektrycznego, obracają się nierównomiemie, bardzo mocno drgają i mogą spowodować utratę panowania i kontroli.
Nie wolno stosować żadnych uszkodzonych narzędzi i końcówek. Przed każdym użyciem należy sprawdzić, czy narzędzia lub końcówki nie są wyszczerbione lub pęknięte, czy talerz szlifierski nie jest pęknięty, zużyty lub zdarty. Po ewentualnym upadku urządzenia elektrycznego, narzędzia lub końcówki należy sprawdzić, czy nie uległy one uszkodzeniu i użyć tylko nieuszkodzone narzędzia. Po sprawdzeniu i założeniu narzędzia należy zwrócić uwagę, aby użytkownik i osoby postronne znajdowały się poza obszarem płaszczyzny rotacji narzędzia, następnie włączyć urządzenie i pozostawić pracujące na najwyższej liczbie obrotów na czas jednej minuty. Uszkodzone narzędzia łamią się najczęściej w czasie takiej próby.
Należy stosować środki ochrony osobistej. Zależnie od wykonywanego zadania założyć odpowiednio maskę osłaniającą całą twarz, maskę osłaniającą górną część twarzy lub okulary ochronne. Zastosować odpowiednio maskę przeciwpyłową, osobiste środki ochrony słuchu, rękawice ochronne i specjalny fartuch, które ochronią użytkownika przed małymi cząsteczkami substancji ściernych iszli fowanych materiałów. Oczy należy chronić przed zranieniem wyrzuconymi ciałami obcymi, które powstają przy różnych zastosowaniach. Maski przeciwpyłowe i ochronne muszą posiadać zdolność filtracji pyłów powstających w czasie pracy. W przypadku obciążenia hałasem użytkownik narażony jest na utratę słuchu.
■ Zwracać uwagę, aby osoby postronne znajdowały się w bezpiecznej odległości od obszaru pracy. Każda osoba, która wkracza do obszaru pracy urządzenia musi nosić osobiste środki ochrony.

Odłamane kawałki obrabianego materiału lub uszkodzonego narzędzia mogą zostać wyrzucone w powietrze i spowodować zranienia nawet poza bezpośrednim obszarem pracy.

■ Urządzenie chwytać tylko za izolowane powierzchnie przeznaczone do tego celu, jeżeli w czasie pracy zachodzi niebezpieczeństwo zetknięcia narzędzia z ukrytym przewodem elektrycznym lub własnym przewodem zasilającym urządzenia.
Kontakt z przewodem elektrycznym, który znajduje się pod napięciem może spowodować, że metalowe elementy urządzenia znajdą się także pod napięciem, a przez to doprowadzić do porażenia użytkownika prądem elektrycznym.
■ Elektryczny przewód zasilający prowadzić zawsze z dala od obracających się narzędzi i końcówek.
W przypadku utraty kontroli nad urządzeniem może dojść do zerwania elektrycznego przewodu zasilającego lub zetknięcia z nim, a dłoń lub ręka użytkownika może zostać wciągnięta przez obracające się narzędzie lub końcówkę urządzenia.
■ Nie wolno odkładać narzędzia elektrycznego, zanim narzędzie całkowicie się nie zatrzyma.
Obracające się narzędzie może zetknąć się z powierzchnią, na którą odłożono urządzenie i s p o w o d o w a ć utratę kontroli użytkownika nad urządzeniem elektrycznym.
■ Nie włączać urządzenia w czasie jego przenoszenia, ani nie przenosić włączonego urządzenia.
Odzież może zetknąć się przypadkowo z obracającym się narzędziem, a narzędzie może wkręcić się w ciało użytkownika.
■ Otwory wentylacyjne urządzenia elektrycznego należy czyścić regularnie. Dmuchawa silnika wciąga pył do obudowy, a silne zanieczyszczenie metalicznym pyłem może spowodować niebezpieczeństwo porażenia prądem elektrycznym lub zwarcie.
■ Urządzenia elektrycznego nie wolno stosować w pobliżu materiałów palnych. Iskry mogą spowodować zapalenie się tych materiałów.
■ Nie wolno stosować żadnych narzędzi, które wymagają chłodzenia płynnymi środkami chłodzącymi.

Zastosowanie wody lub innych płynnych środków chłodzących może spowodować porażenie prądem elektrycznym.

Uderzenia zwrotne i odpowiednie wskazówki bezpieczeństwa

Uderzenie zwrotne jest nagłą reakcją urządzenia na skutek zaczepienia lub zablokowania obracającego się narzędzia, jak tarcza szlifierska, talerz szlifierski, szczotka druciana itp.

Zaczepienie lub blokada prowadzi do gwałtownego zatrzymania obracającego się narzędzia. Na skutek tego w miejscu blokady następuje odrzucenie niekontrolowanego urządzenia elektrycznego w kierunku przeciwnym do kierunku obrotu narzędzia szlifierskiego.

Jeżeli np. tarcza szlifierska zaczepi lub zablokuje się w obrabianym materiale, krawędź tarczy, która zagłębia się w materiale może się zaczepić lub zablokować, co spowoduje wyłamanie tarczy lub uderzenie zwrotne urządzenia. Tarcza szlifierska porusza się wtedy w kierunku użytkownika, albo w przeciwnym, zależnie od kierunku obrotu tarczy w miejscu zablokowania. W takim przypadku tarcza szlifierska może się również złamać.

Uderzenie zwrotne jest następstwem nieprawidłowej lub błędnej obsługi urządzenia elektrycznego. Można tego uniknąć stosując odpowiednie przedsięwzięcia zabezpieczające, które opisane są niżej.

■ Urządzenie elektryczne należy trzymać mocno, a ciało i ramiona ustawić w takiej pozycji, która umożliwia przyjęcie sił uderzenia zwrotnego. Stosować zawsze uchwyt dodatkowy, jeżeli jest, aby uzyskać możliwe największą kontrolę sił uderzenia zwrotnego lub momentów reakcji przy rozruchu urządzenia.

Użytkownik może opanować siły odrzutu i reakcji poprzez zachowanie odpowiednich środków ostrożności.

■ Nigdy nie zbliżać dłoni do obracających się narzędzi.

Przy uderzeniu zwrotnym narzędzie może dotknąć dłoni, a nawet po niej przejechać.

Ciało ustawiać w taki sposób, aby nie znalazło się w obszarze, do którego skieruje się urządzenie elektryczne na skutek odrzutu zwrotnego.

Uderzenie zwrotne popycha urządzenie elektryczne w kierunku przeciwnym do ruchu tarczy szlifierskiej w miejscu zablokowania.

■ Proszę zachować szczególną ostrożność w czasie pracy w kątach, na ostrych krawędziach itp. Należy zapobiegać odrzuceniu narzędzia od szlifowanego materiału i jego zaciśnięciu.

Obracające się narzędzie przy pracy w rogach, na ostrych krawędziach i przy uderzeniach łatwo się zakleszcza. To z kolei jest przyczyną utraty kontroli lub uderzenia zwrotnego.

■ Nie wolno stosować żadnego brzeszczotu łańcuchowego ani zębatego.

Narzędzia tego typu powodują często uderzenie zwrotne lub utratę kontroli urządzenia elektrycznego.

Szczególne wskazówki bezpieczeństwa przy szlifowaniu i przecinaniu:

■ Stosować tylko i wyłącznie ściernice, które dopuszczone są do pracy z tym urządzeniem elektrycznym i odpowiednie osłony ochronne, które przewidziane są do takich ściernic.

Ściernice, które nie są przewidziane do tego urządzenia elektrycznego nie mogą być dostatecznie osłonięte i dlatego są one niebezpieczne.

■ Ośłona ochronna musi być prawidłowo, bezpiecznie zamocowana do urządzenia i nastawiona w sposób zapewniający najwyższy stopień bezpieczeństwa, tzn. możliwe najmniejsza część ściernicy widoczna jest od strony użytkownika.

Osłona ochronna powinna chronić użytkownika przed odłamkami i przypadkowym kontaktem ze ściernicą.

■ Ściernice wolno stosować tylko do zadań, dla której są one zalecane. Na przykład: nie wolno nigdy szlifować powierzchnią boczną tarczy tnącej.

Tarcze tnące przeznaczone są do zdejmowania materiału krawędzią tarczy. Działanie bocznej siły na tę ściernicę może spowodować jej złamanie.

■ Stosować zawsze tylko nieuszkodzone kołnierze mocujące o wielkości i kształcie odpowiednim do wybranej tarczy ściernej. Właściwe kołnierze podpierają tarczę tnacą i dzięki temu zmniejszają niebezpieczeństwo uszkodzenia i złamania tarczy. Kołnierze do tarcz tnących mogą różnić się od kołnierzy do innych tarcz szlifierskich.

■ Nie wolno stosować zużytych tarcz szlifierskich z większych narzędzi elektrycznych.

Tarcze szlifierskie do większych narzędzi elektrycznych nie nadają się dla większej liczby obrotów, jaką mają mniejsze narzędzia elektryczne i dlatego mogą ulec złamaniu.

Szczególne wskazówki bezpieczeństwa przy przecinaniu:

■ Zapobiegać blokadzie tarczy tnącej w materiale oraz unikać zbyt mocnego nacisku. Nie wykonywać żadnych nadmiernie głębokich cięć.

Przeciążenie tarczy tnącej zwiększa jej naprężenia i możliwość zakantowania lub zablokowania, a tym samym możliwość uderzenia zwrotnego lub złamania narzędzia.

■ Proszę unikać obszaru przed i za obracającą się tarczę tnąca.

Jeżeli prowadzimy tarczę tnącą w materiale przecinanym w kierunku od siebie, wtedy w przypadku uderzenia zwrotnego narzędzie elektryczne wraz z obracającą się tarczą tnącą może zostać odrzucone prosto w kierunku użytkownika.

■ W przypadku zaczepienia lub zablokowania tarczy tnącej, albo w celu przerwania pracy, należy wyłączyć urządzenie i spokojnie je przytrzymać, aż do całkowitego zatrzymania się tarczy.

Nie wolno nigdy próbować wyjmowania jeszcze obracającej się tarczy z przecinanego materiału, ponieważ może to spowodować wystąpienie uderzenia zrotnego. Proszę zbadać i usunąć przyczynę zablokowania tarczy.

Nie wolno włączać urządzenia elektrycznego, jeżeli znajduje się jeszcze w obrabianym materiale. Odczekać, aż tarcza tnąca uzyska swoją pełną liczbę obrotów, a dopiero potem ostrożnie kontynuować cięcie.

W przeciwnym przypadku tarcza może się zaczepić, wyskoczyć z obrabianego materiału i spowodować uderzenie zwrotne.

■ Proszę zachować szczególną ostrożność przy wycinaniu „kieszeni“ w istniejących ścianach lub w innych niewidocznych obszarach.

Tarcza tnąca zanurzająca się przy cięciu w ścianie może natrafić na przewody elektryczne, gazowe, wodne lub inne objekty i spowodować uderzenie zwrotne.

Płyty i duże kawałki materiału przeznaczone do obróbki należy podeprzeć, aby zmniejszyć ryzyko uderzenia zwrotnego z powodu zaczepienia tarczy tnącej.

Duże przedmioty obrabiane mogą się również wygiąć pod wpływem swojego ciężaru własnego. Materiał przeznaczony do obróbki musi być podparty po obu stronach tarczy i to zarówno w pobliżu linii tnącej, jak in a krawędzi materiału.

Kolejne wskazówki bezpieczeństwa

Do przecinania musi być zastosowana specjalna osłona ochronna. która przewidziana jest do takich zadań.

Nie wolno szlifować ani ciąć metali lekkich o zawartości magnezu większej niż 80 %. Niebezpieczeństwo wybuchu pożaru!

■ Przy pracy na wolnym powietrzu i przy obróbce metali z silnym wydzielaniem pyłu metalicznego należy podłączyć szlifierkę kątową do sieci elektrycznej poprzez wyłącznik ochronny (prąd wyłączający maksymalnie 30 mA).

■ Stosować tylko przedłużacze dopuszczone do użycia na wolnym powietrzu.

Do oznaczenia szlifierki kątowej stosować tylko tabliczki samoprzylepne. Nie wolno wiercić żadnych otworów w obudowie urządzenia.

Napięcie i częstotliwość sieci elektrycznej muszą być zgodne z wartościami podanymi na tabliczce znamionowej urządzenia (9)

■ Przycisk blokady wrzeciona (7) naciskać tylko wtedy, gdy szlifierka jest wyłączona i narzędzie szlifierskie całkowicie zatrzymane.

Poziom hałasu i drgań

Wartości poziomu hałasu i drgań określone zostały zgodnie z normą EN 60745.

Poziom hałasu wywołanego przez urządzenia zmierzony na stanowisku pracy (A) wynosi w normalnym przypadku:

	Ciśnienie akustyczne L_pA [dB(A)]	Moc akustyczna L_WA [dB(A)]
L 3206 CD/T 9	0 103
L 3208 CD 90	103
	Dokładność K = 3 dB

Całkowita wartość drgań:

	Wartość emisji ah[m/s2]
	przy szlifowaniu powierzchniowym	przy przecinaniu
L 3206 CD/T 6
L 3208 CD 5
	Dokładność K = 1,5 m/s2

OSTROŻNIE!

Podane wartości pomiarowe odnoszą się do nowych urządzeń. W codziennym użytkowaniu wartości poziomu hałasu i drgań zmieniają się.

WSKAZÓWKA

Całkowita wartość poziomu drgań podana w niniejszej instrukcji zmierzona jest zgodnie z metodą pomiarową podaną normą EN 60745 i mo ż e b y ć używa do wzajemnego porównania narzędzi elektrycznych. Nadaje się ona również do prowizorycznego określenia obciążenia drganiami. Podana wartość poziomu drgań odnosi się do podstawowego zastosowania narzędzia elektrycznego. Jednak w przypadku użycia tego urządzenia do innego zastosowania, z innym wyposażeniem albo w przypadku zaniedbań w przeglądach i konserwacji, rzeczywisty poziom drgań może odbiegać od podanej wartości. Może to znacznie zwiększyć obciążenie drganiami w całkowitym czasie pracy. W celu dokładnej oceny obciążenia drganiami należy uwzględnić odcinki czasu, w których urządzenie jest wyłączone albo włączone, ale nie pracuje. Może to znacznie zredukować obciążenie drganiami w całkowitym czasie pracy.

Proszę wprowadzić dodatkowe środki bezpieczeństwa w celu ochrony użytkownika urządzenia przed oddziaływaniem drgań, jak na przykład: przegląd i konserwacja narzędzi elektrycznych i wyposażenia, zastosowanie środków zapewniających utrzymanie dłoni w cieple, odpowiednia organizacja procesów roboczych.

OSTROŻNIE!

Przy ciśnieniu akustycznym powyżej 85 dB(A) należy stosować ochroniacze słuchu. (A) = na stanowisku pracy

Instrukcja użytkowania

OSTRZEŻENIE!

Przed przystąpieniem do jakichkolwiek prac przy szlifierce należy wyjąć wtyczkę z gniazdka sieciowego.

Przed pierwszym uruchomieniem

■ Proszę rozpakować szlifierkę i sprawdzić, czy nie brakuje części lub nie ma uszkodzeń transportowych.
■ Montaż osłony szybkomocującej

• O d w r ó c i ć maszynę wrzecionem do góry i pasującą osłone z kodem nasunąć na szyjkę tak daleko, aż pierścień mocujący dotknie całkowicie pokrywy łożyska.
• Ostonę przekręcić do odpowiedniej pozycji i zabezpieczyć poprzez przełożenie dźwigni mocującej.

WSKAZÓWKA

Osłona tarczy musi być tak zamontowana, aby nie mogła się przypadkowo przekręcić, w razie potrzeby przed naciśnięciem dźwigni mocującej dokręcić śrubę z łbem sześciokątnym tak mocno, aby dźwignia dała się jeszcze poruszyć ręcznie.

■ Montaż dodatkowego uchwytu prowadzącego

• Mostek stykowy na łuku zatrzaskowym (8) ustawić w odpowiedniej pozycji.
• Uchwyt prowadzący (6) wkręcić do mostka stykowego pokonując opór sprężyny i dokręcić.

Włączanie i wyłączanie

Praca chwilowa bez blokady:

Najpierw zwolnić blokadę włączania, tzn. nacisnąć przycisk blokady i przytrzymać wciśnięty. Następnie nacisnąć przycisk wyłącznika i przytrzymać. Zwolnić przycisk blokady.
■ W celu wyłączenia zwolnić przycisk wyłącznika.

Praca ciągła z blokadą (tylko L 3206 CD/L 3208 CD):

OSTROŻNIE!

W przypadku przerwy w dopływie prądu włączone urządzenie zatrzyma się i po przerwie włączy się ponownie.

Najpierw nacisnąć przycisk blokady, następnie przycisk wyłącznika i przytrzymać.
■ W celu zaaretowania wyłącznika do pracy ciągłej przytrzymać wciśnięty przycisk blokady i zwolnić przycisk wyłącznika. Zwolnić przycisk blokady.
■ W celu wyłączenia nacisnąć krótko przycisk wyłącznika i zwolnić.

Przestawianie osłony szybkomocującej

OSTRZEŻENIE!

Przy obróbce zgrubnej i przecinaniu nie wolno nigdy pracować bez osłony tarczy.

■ Wyjąć wtyczkę z gniazdka sieciowego.

■ Zwolnić dźwignię mocująca.
■ Przestawić osłone tarczy (4).
■ Zaciągnąć dźwignię mocująca.

WSKAZÓWKA

Osłona tarczy musi być tak zamontowana, aby nie mogła się przypadkowo przekręcić, w razie potrzeby przed naciśnięciem dźwigni mocującej dokręcić śrubę z łbem sześciokątnym tak mocno, aby dźwignia dała się jeszcze poruszyć ręcznie.

Przestawianie uchwytu prowadzącego

Uchwyt prowadzący (6) można przestawiać pomiędzy dwoma położeniami krańcowymi łuku zatrzaskowego (8). W celu przestawienia:

■ Odkręcić uchwyt prowadzący ok. 2 obroty.
Uchwyt prowadzący przesunąć na mostku do odpowiedniej pozycji.
■ Dokręcić uchwyt prowadzący.

Mocowanie lub wymiana narzędzia szlifierskiego

■ Wyjąć wtyczkę z gniazdka sieciowego.

■ Nacisnąć blokadę wrzeciona i przytrzymać wciśnięta (1.).
Nakrętkę mocującą odkręcić z wrzeciona kluczem specjalnym poprzez obrót w kierunku przeciwnym do ruchu wskazówek zegara i zdjąć (2.).
■ Nałożyć tarczę szlifierską, zwracając uwagę na prawidłowe ułożenie.

Nakrętkę mocującą przykręcić na wrzeciono.

• Tarcza szlifierska grubości ≤ 6 mm: Kołnierz nakrętki skierowany do góry.
• Tarcza szlifierska grubości > 6 mm: Kołnierz nakrętki skierowany na dół.

Nacisnąć blokadę wrzeciona (7) i przytrzymać wciśnięta.
Nakrętkę mocująca dokręcić kluczem specjalnym.
■ Wtyczkę włożyć do gniazdka sieciowego.

■ Szlifierkę kątową włączyć bez blokady (praca chwilowa) i przytrzymać włączoną około 30 sekund. Sprawdzić, czy szlifierka jest wyważona i nie występują drgania.
■ Wyłączyć szlifierkę.

Przestawianie uchwytu prowadzącego z wyłącznikiem

Uchwyt prowadzący z wyłącznikiem (11) można przekręcić z jego położenia środkowego w każdą stronę o 90°.

Nacisnąć przycisk zwalniający blokadę (1.) i równocześnie przekręcić uchwyt prowadzący z wyłącznikiem (2.).
■ Zwolnić przycisk blokady. Zwrócić uwagę, aby przycisk zwalniający blokadę zaskoczył w danej pozycji krańcowej.

Wskazówki dla użytkownika

WSKAZÓWKA

Po wyłączeniu urządzenia narzędzie szlifierskie obraca się jeszcze krótką chwilę.

Szlifowanie zgrubne

OSTRZEŻENIE!

Tarcz do cięcia nie wolno nigdy stosować do szlifowania zgrubnego.

Kąt przystawienia w zakresie 20–40° gwarantuje skuteczność zdejmowania materiału.

■ Szlifierkę kątową prowadzić po obrabianej powierzchni tam i z powrotem tylko z lekkim, równomiernym naciskiem. Dzięki temu obrabiany materiał nie będzie się nagrzewał i nie powstaną żadne przebarwienia, a poza tym nie tworzą się wyżlobienia.

Przecinanie

OSTROŻNIE!

Do przecinania musi być zastosowana specjalna osłona ochronna. która przewidziana jest do takich zadań.

■ Przy przecinaniu muru, betonu i kamieni naturalnych powstają pyły kwarcowe szkodliwe dla zdrowia. Celem ochrony zdrowia należy zastosować osłony z możliwością podłączenia odkurzacza przemysłowego!
■ Proszę nie naciskać szlifierki, nie zakantować, ani nie wykonywać ruchów oscylacyjnych.
■ Szlifierka kątowa musi zawsze pracować przeciwbieżnie. W przeciwnym przypadku zagraża niebezpieczeństwo, ponieważ tarcza tnąca może niekontrolowanie wyskoczyć znacięcia.
■ Prędkość posuwu dopasować do obrabianego materiału: im twardszy materiał, tym wolniej.

Wyczerpujące informacje o wyrobach naszej firmy można uzyskać na stronie internetowej www.flex-tools.com.

Przegląd, konserwacja i pielęgnacja

OSTRZEŻENIE!

Przed przystąpieniem do jakichkolwiek prac przy szlifierce należy wyjąć wtyczkę z gniaz d k a sie ci o we go.

Czyszczenie

OSTRZEŻENIE!

W skrajnych przypadkach przy obróbce metali może osadzać się wewnątrz obudowy pył metaliczny zdolny do przewodzenia prądu elektrycznego.

Wpływa to ujemnie na izolację ochronną urządzenia!

Proszę podłączać szlifierkę poprzez wyłącznik ochronny (bezpiecznik – prąd wyłączający maksymalnie 30 mA).

Urządzenie i otwory wentylacyjne należy czyścić regularnie. Częstość czyszczenia zależna jest od rodzaju obrabianego materiału i d ługości czasu obrabiania.

Wnętrze obudowy i silnik należy regularnie przedmuchować suchym, sprężonym powietrzem.

Szczotki węglowe

Szlifierka kątowa wyposażona jest w szczotki węglowe.

Po osiągnięciu granicy zużycia szczotek węglowych szlifierka kątowa wyłącza się automatycznie.

WSKAZÓWKA

Zużyte szczotki węglowe wymienić na oryginalne szczotki dopuszczone przez producenta urządzenia. W przypadku zastosowania obcych fabrykatów wygasają prawa do roszczeń z tytułu gwarancji udzielonej przez producenta.

Poprzez tylne otwory wentylacyjne może być widoczny płomień powstający na szczotkach węglowych w czasie pracy urządzenia.

W przypadku wystąpienia silnego płomienia należy natychmiast wyłączyć szlifierkę.

Proszę oddać szlifierkę do przeglądu w punkcie serwisowym autoryzowanym przez producenta.

Przekładnia

WSKAZÓWKA

Śrub znajdujących się na korpusie urządzenia (5) nie wolno odkręcać w okresie gwarancji. W przypadku nieprzestrzegania tego zalecenia wygasają prawa do roszczeń z tytułu gwarancji udzielonej przez producenta.

Naprawy

Naprawy urządzenia zlecać do wykonania wyłącznie w punkcie serwisowym autoryzowanym przez producenta.

Części zamienne i wyposażenie dodatkowe

Część zamienna/wyposażenie Nr katalogowy
Osłona tarczy, szybkomocująca-180 mm-230 mm	265.160265.179
Kołnierz mocujący (klucz 17) 191.604
Nakrętka mocująca 100.080
Nakrętka szybkomocująca SDS-Clic	253.049
Uchwyt SoftVib 325.376
Klucz specjalny 100.110
Osłona tarczy tnącej 230 mmz p r z y łączem na odkurzaczprzemysłowy	252.963
Wąż zasysający z adapterem32 mm/4 m długość	297.011
Skrzynka metalowa 283.827

Inne części wyposażenia, a szczególnie narzędzia szlifierskie podane są w katalogu wydanym przez producenta.

Rysunek wybuchowy i listę części zamiennych można znaleźć na naszej stronie internetowej: www.flex-tools.com

Wskazówki dotyczące usuwania opakowania i zużytego urządzenia

OSTRZEŻENIE!

Wysłużone urządzenia uczynić niezdatnymi do użycia poprzez usunięcie elektrycznego przewodu zasilającego.

Dotyczy tylko państw UE

Nie wyrzucaj elektronarzędzi wraz z odpadami z gospodarstwa domowego!

Zgodnie z Europejską Dyrektywą 2002/96/WE w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego oraz dostosowaniem jej do prawa krajowego, zużyte elektronarzędzia należy posegregować i zutylizować w sposób przyjazny dla środowiska.

WSKAZÓWKA

Informacje o sposobie usunięcia zużytego urządzenia można uzyskać w punkcie zakupu!

Deklaracja zgodności C€

Oświadczamy na własną odpowiedzialność, że produkt odpowiada niżej wymienionym normom i dokumentom normatywnym:

EN 60745 zgodnie z wymaganiami rozporządzenia 2004/108/WE, 2006/42/WE, 2011/65/WE.

Odpowiedzialny za dokumentację techniczną: FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Przy zakupie nowego urządzenia firma FLEX udziela 2 lata gwarancji producenta, poczynając od daty nabycia przez użytkownika. Gwarancją objęte są tylko wady urządzenia wynikające z błędów materiałowych i/lub produkcyjnych, oraz niespełnienia zapewnionych właściwości. W przypadku wystąpienia roszczenia gwarancyjnego należy dołączyć oryginalny dowód sprzedaży z datą zakupu. Naprawy może dokonać wyłącznie warsztat lub serwis posiadający autoryzację firmy FLEX. Prawo do roszczeń gwarancyjnych przysługuje tylko w przypadku użycia urządzenia zgodnie z jego przeznaczeniem. Gwarancja nie obejmuje w szczególności części zużywalnych, usterek spowodowanych niewłaściwą obsługa i użytkowaniem, częściowo lub całkowicie zdemontowanych urządzeń, jak również szkód spowodowanych przeciążeniem urządzenia, użyciem niedopuszczonych, uszkodzonych, lub niewłaściwie zastosowanych narzędzi, szkód spowodowanych przez maszynę na narzędziach lub materiale obrabianym, szkód spowodowanych przez użycie siły, oraz następstw niewłaściwych lub niewystarczających przeglądów i konserwacji wykonywanych przez użytkownika lub osoby trzecie, uszkodzeń spowodowanych działaniami zewnętrznymi lub ciałami obcymi, jak np. piasek, kamienie, szkód spowodowanych nieprzestrzeganiem niniejszej instrukcji użytkowania i obsługi, jak np. podłączenie do źródła prądu o niewłaściwym napięciu lub rodzaju prądu. Narzędzia i wyposażenie dodatkowe objęte są gwarancją tylko wtedy, jeżeli zastosowane zostały z maszyną, dla której takie użycie jest przewidziane lub dopuszczone.

Wyłączenie z odpowiedzialności

Producent nie odpowiada za szkody i stracone zyski spowodowane przerwą w działalności gospodarczej zakładu, której przyczyną był nasz wyrób lub niemożliwość jego zastosowania.

Producent i jego przedstawiciel nie odpowiadają za szkody spowodowane niewłaściwym użyciem urządzenia lub powstałe przy użyciu urządzenia w powiązaniu z wyrobami innych producentów.

Tartalom

Vidinę korpuso ertmę reguliariai prapūskite sausu suspaustu oru.
