HASZNÁLATI ÚTMUTATÓ L 3206 CDT Flex
hu Eredeti üzemeltetési útmutató 154
Használt szimbólumok 154
Müszaki adatok 154
Az első pillantásra 155
Az Ön biztonsága érdekében ..... 156
Zaj és vibráció 159
Használati útmutató 160
Karbantartás és ápolás 163
Ártalmatlanítási tudnivalók 164
C€-Megfelelöség 164
Garancia 164
Használt szimbólumok
FIGYELMEZTETÉS!
Közvetlenül fenyegető veszélyt jelent. Az itteni megjegyzések figyelmen kívül hagyása halálos vagy súlyos sérüléseket okozhat.
VIGYÁZAT!
Veszélyes helyzetekre hívja fel a figyelmet. Az itteni megjegyzések figyelmen kívül hagyása súlyos sérüléseket vagy anyagi károkat okozhat.
MEGJEGYZÉS
Használati tippeket ad, és fontos tudnivalókra hívja fel a figyelmet.
Szimbólumok a készüléken
Üzemhelyezés előtt olvassa el a kezelési útmutatót!
Hordjon védőszemüveget!
Hulladékkezelési utasítás a használt készülékhez (lásd a 164. oldalt)!
Müszaki adatok
| Készülék típusa | L 3206 CD/ CDT | L 3208 CD | |
| Köszörűszerszám ∅ max. mm 230 180 | |||
| Köszörűszerszám vastagsága mm 1–10 | |||
| Befogó furat mm 22,23 | |||
| Kerületi sebesség max. m/s 80 | |||
| Orsóátmérő | M14 | ||
| Fordulatszám | 1/perc | 6500 | 8500 |
| Teljesítményfelvétel | W | 2500 | 2500 |
| Teljesítményleadás | W | 1700 | 1700 |
| Súly (kábel nélkül) | kg | 6,2 | 6,0 |
| Védelmi osztály | II / ☐ | ||
Az első pillantásra
1 K a p c s o l ó
a be- és a kikapcsoláshoz.

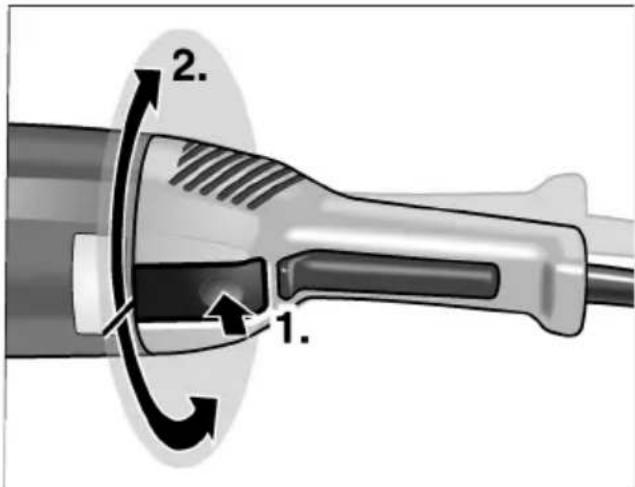

2 Kireteszelő gomb
a kapcsolós kézi fogantyú 90°-onkénti elfordításához.
3 O r s ó m e n e
a Szorító perem
b Szorító anya
4 V é d ö s a p k
Gyorsszorítós sapka. Szerszám nélkül állítható. Kódolással a felcserélésmentes szereléshez.
5 H a j t á s f e
levegő-kilépővel és a forgásirány nyilával.
6 SoftVib Kézi fogantyú
Szerszám nélkül 180°-os lépésekben elfordítható.
7 Orsóreteszelés
az orsó rögzítéséhez szerszámok cseréjénél.
8 Megtartó ív felfogó híddal
a kézi fogantyú rögzítéséhez
és beállításához.
9 Típustábla
10 Bekapcsoló retesz/Beugrasztó gomb
a Megakadályozza a készülék véletlen bekapcsolását, és folyamatos üzemben beugrasztja a kapcsolót (1).
11 Kapcsolós kézi fogantyú
j 12 4,0 méteres hálózati kábel hálózati dugasszal
13 Megtartó kulcs
Az Ön biztonsága érdekében
FIGYELMEZTETÉS!
Mielött használná ezt a sarokköszörüt, olvassa el a következőket:
- ezt a kezelési útmutatót,
- az elektromos szerszámok kezelésére vonatkozó "Általános biztonsági tudnivalók" részt a mellékelt füzetben (iratszám: 315.915)
- a használat helyén a balesetvédelemre vonatkozó szabályokat és előírásokat
Ez a sarokköszörű a technika mai állásának és az elismert biztonságtechnikai szabályoknak megfelelően készült. Ennek ellenére a használata során a használója vagy más személyek testét és életét fenyegető, illetve a gépet és más anyagi javakat károsító veszélyek léphetnek fel. A sarokköszörűt csak
- a rendeltetésének megfelelően és
- biztonságtechnikai szempontból kifogástalan állapotában szabad használni.
A biztonságát csökkentő zavarokat azonnal el kell háritani.
Rendeltetésszerű használat
Ez a sarokköszörű az alábbi célokra készült
- ipari alkalmazás az iparban és a kézműves iparban,
- fémek és kövek köszörülése száraz köszörülésnél olyan nagyoló és vágó tárcsákkal, amelyek 80 m/s kerületi sebességig engedélyezve vannak,
- olyan köszörűszerszámokkal és tartozékokkal ellátott alkalmazásokhoz, amelyek ebben az útmutatóban meg vannak adva, vagy amelyeket a gyártója javasol.
Nem szabad használni például láncmaró tárcsákat, fürészlapokat.
Biztonságra vonatkozó megjegyzések
FIGYELMEZTETÉS!
Olvasson el minden biztonsági útmutatást és utasítást. A biztonsági útmutatások és utasítások betartásánál elkövetett mulasztásoknak elektromos áramütés, tűz és/vagy súlyos sérülések lehetnek a következményei.
Minden biztonsági útmutatást és utasítást őrizzen meg a jövőbeli felhasználás céljából.
■ Ezt az elektromos szerszámot csiszolóként és darabológépként kell alkalmazni.
Figyelembe kell venni a készülékkel együtt kapott valamennyi biztonsági útmutatást, utasítást, ábrát és adatot.
Amennyiben nem veszik figyelembe a következő utasításokat, akkor elektromos áramütés, tüz és/vagy súlyos sérülés történhet.
■ Az elektromos szerszám nem alkalmas homokpapiros csiszolásra, drótkefével végzett munkára és polírozásra.
Az olyan alkalmazás, mely nem szerepel az elektromos szerszám rendeltetésében, veszélyeztetést és sérüléseket okozhat.
■ Ne használjon a gyártó által nem speciálisan ehhez az elektromos szerszámhoz előirányzott és ajánlott tartozékokat.
Csak azért, mert a tartozék rögzíthető az Ön elektromos szerszámához, még nem garantált a biztonságos használat.
Az alkalmazott szerszám megengedett fordulatszámának legalább annyinak kell lennie, mint az elektromos szerszámon feltüntetett legmagasabb fordulatszám.
A megengedettnél gyorsabban forgó tartozékok széttörhetnek és szétrepülhetnek.
■ Az alkalmazott szerszám külső átmérőjének és vastagságának meg kell felelnie az elektromos szerszám méretadatainak.
A rosszul méretezett betétszerszámokat nem lehet elegendő mértékben leámyékolni vagy kontrollálni.
A csiszolótárcsáknak, csiszolótányéroknak vagy más tartozékoknak pontosan illeszkednie kell az Ön elektromos szerszámának csiszolóorsójára.
Az elektromos szerszám csiszolóorsójára nem pontosan illeszkedő betétszerszámok egyenetlenül forognak, nagyon eröteljesen rezegnek, és a szerszám feletti ellenőrzés elveszítését okozhatják.
Nem szabad sérült betétszerszámokat használni. A betétszerszámokat minden használat előtt ellenőrizni kell letörések és repedések, a csiszolótányért repedések, kopás vagy erős elhasználódás szempontjából. Ha az elektromos szerszám vagy a betétszerszám leesik, ellenőrizni kell, hogy megsérült-e, vagy használjon sérülésmentes szerszámot. Amennyiben Ön tartja ellenőrzése alatt és használja a betétszerszámot, akkor tartózkodjon és tartsa a közelben tartózkodó személyeket a forgó szerszám síkján kívül, és működtesse a készüléket egy percig maximális fordulatszámon.
A sérült betétszerszámok legtöbbször már a tesztidő alatt széttörnek.
■ Személyi védőfelszerelést kell viselni. Az alkalmazásnak megfelelően viseljen teljes arcvédőt, szemvédőt vagy védőszemüveget. Amennyiben szükséges, viseljen pormaszkot, hallásvédőt, védőkesztyűt vagy speciális kötényt, mely a kis csiszolási és anyagrészecskéket távol tartja Öntöl.
A szemeket védeni kell a különböző alkalmazásoknál keletkező, szálló idegen testektől. A por- és légzésvédő maszknak meg kell szúmie az alkalmazásnál keletkező port. Amennyiben a munkavégző hosszú ideig hangos zajnak van kitéve, hallásvesztést szenvedhet.
■ Ügyeljen arra, hogy más személyek a munkaterülethez képest biztonságos távolságban legyenek. Mindenkinek, aki belép a munkaterületre, személyi védőfelszerelést kell viselnie.
A munkadarab vagy a törött betétszerszám letört darabjai szétrepülhetnek, és a közvetlen munkaterületen kívül is sérülést okozhatnak.
A készüléket csak a szigetelt markolatnál fogva tartsa, ha olyan munkát végez, melyeknél a betétszerszám rejtett áramvezetékeket érhet, vagy a saját hálózati kábelt érintheti.
Feszültségvezető vezetékkel történő érintkezés a készülék fém részeit is feszültség alá helyezheti, és elektromos áramütést okozhat.
■ A hálózati kábelt távol kell tartani a forgó betétszerszámoktól.
Amennyiben Ön elveszíti ellenőrzését a készülék felett, a készülék átvághatja, vagy elérheti a hálózati kábelt, és az Ön keze vagy karja a forgó betétszerszámba kerülhet.
■ Soha ne rakja le az elektromos szerszámot, mielőtt a betétszerszám teljesen meg nem állt.
A forgó betétszerszám érintkezésbe kerülhet a tárolófelülettel, ami által Ön elveszítheti a készülék feletti ellenőrzését.
■ Soha ne működtesse az elektromos szerszámot, miközben hordozza.
A készülék megragadhatja az Ön ruháját a forgó betétszerszámmal történő véletlen érintkezés következtében, és a szerszám a testébe fúródhat.
■ Rendszeresen tisztitsa ki elektromos szerszámának szellőzöréseit.
A motoros kompresszor port szív a házba, és a fémpor erőteljese felgyülemlése elektromos veszélyeket okozhat.
■ Ne használja az elektromos készüléket éghető anyagok közelében.
A szikrák meggyújthatják ezeket az anyagokat.
■ Soha ne használjon olyan betétszerszámokat, melyekhez folyékony hűtőanyag szükséges.
Víz vagy más folyékony hűtőanyagok használata elektromos áramütést okozhat.
Visszarúgás és megfelelő biztonsági útmutatás
Visszarúgás a hirtelen reakció az akadó vagy leblokkolt forgó betétszerszám, mint pl. csiszolókorong, csiszolótányér, drótkefe, stb. következtében. Az elakadás vagy blokkolódás a forgó betétszerszám hirtelen leállítását okozza. Ezáltal a blokkolás helyén kontrollálatlan elektromos szerszám felgyorsul az alkalmazott szerszám forgásirányával szemben.
Ha pl. a csiszolókorong megakad, vagy leblokkolódik a munkadarabban, a munkadarabba merülő csiszolókorong széle beakadhat, és ezáltal kitörhet a csiszolókorong vagy visszarúgást okozhat. A csiszolókorong ekkor a kezelőszemély felé vagy töle távolodva mozoghat, a korong forgásirányától függően a blokkolódás helyén. Ekkor a csiszolókorongok is eltörhetnek.
A visszarúgás az elektromos szerszám helytelen vagy hibás használatának a következménye. Megfelelő óvintézkedésekel a következő leírás szerint ez megakadályozható.
■ Tartsa erősen az elektromos szerszámot, és hozza testét és karjait olyan pozícióba, amelyben fel tudja fogni a visszarúgási erőket. Ha van, mindig használja a kiegészítő fogantyút, hogy a felgyorsulásnál a lehető legnagyobb ellenőrzése legyen a visszacsapó erők vagy reakciós nyomatékok felett.
A kezelőszemély megfelelő óvintézkedésekkel uralni tudja a visszarúgási és reakciós erőket.
■ Soha ne közelítse kezét forgó betétszerszámok felé.
A betétszerszám visszarúgáskor az Ön keze fölé kerülhet.
■ Testével kerülje azt a tartományt, melyben az elektromos szerszám visszarúgásnál mozog.
A visszarúgás az elektromos szerszámot a csiszolókorong mozgási irányával ellentétes irányba mozgatja a blokkolódás helyén.
Különösen óvatosan dolgozzon a sarkok, éles peremek stb. közelében. Kerülje el, hogy az alkalmazott szerszámok a munkadarabról visszapattanjanak vagy ott megszoruljanak.
A forgó betétszerszám hajlamos beszorulni sarkoknál, éles peremeknél, vagy ha visszapattan. Ez az ellenőrzés elvesztését vagy visszarúgást okoz.
■ Nem szabad láncos vagy fogazott fűrészlapot használni.
Az ilyen betétszerszámok gyakran okoznak visszarúgást vagy az elektromos szerszám feletti ellenőrzés elvesztését.
Különleges biztonsági útmutatások a csiszoláshoz és vágókoronggal végzett munkához:
Kizárólag az Ön elektromos szerszámához megengedett csiszolótestet használjon, és a csiszolótesthez előirányzott védőburkolatot.
A nem az elektromos szerszámhoz előirányzott csiszolótesteket nem lehet elegendő mértékben leárnyékolni és nem biztonságosak.
A védőburkolatot biztonságosan kell felszerelni az elektromos szerszámra, és úgy kell beállítani, hogy a lehető legnagyobb fokú biztonság legyen elérhető, azaz a csiszolótest lehető legkisebb része nézzen burkolatlanul a kezelőszemély felé.
A védőburkolatnak kell megvédenie a kezelőszemélyt a letört daraboktól és a csiszolótesttel való véletlen érintkezéstől.
■ Csiszolótesteket csak az ajánlott alkalmazási lehetőségekhez szabad használni. Például: Soha nem szabad a vágókorong oldalfelületével csiszolni. A vágókorongok a korong élével történő anyageltávolításra valók. Az oldalirányú erőhatás széttörheti a csiszolótesteket.
■ Mindig sérülésmentes, megfelelő méretű és formájú szorítókarimákat kell használni az Ön által választott csiszolókoronghoz.
A megfelelő karimák megtámasztják a csiszolókorongot, és így lecsökkentik a csiszolókorong-törés veszélyét.
A vágókorongokhoz való karimák különbözhetnek a más csiszolókorongokhoz használatos karimáktól.
■ Nem szabad nagyobb elektromos szerszámok elhasznált csiszolókorongjait használni.
A nagyobb elektromos szerszámokhoz való csiszolókorongok nem a kisebb elektromos szerszámok magasabb fordulatszámaira vannak méretezve és széttörhetnek.
Különleges biztonsági útmutatások a vágókoronggal végzett munkához:
■ Kerülni kell a vágótárcsa blokkolódását vagy túl a túl magas rászorító nyomást. Ne végezzen túlzottan mély vágásokat.
A vágótárcsa túlterhelése fokozza annak igénybevételét és meghajlásra vagy megakadásra való hajlamát, és így a visszarúgás vagy a csiszolótest eltörésének lehetőségét.
■ Kerülje a forgó vágókorong előtti és mögötti területet.
Amennyiben a vágótárcsát Öntöl távolodva vezeti a munkadarabban, visszarúgás esetén az elektromos szerszám a forgó koronggal közvetlenül Ön felé löködhet.
■ Amennyiben a vágótárcsa megszorul, vagy Ön megszakítja a munkát, kapcsolja ki az elektromos szerszámot, és tartsa nyugodtan, amíg a tárcsa teljesen leáll.
Soha nem szabad a még forgó tárcsát kihúzni a vágatból, mert különben visszarúgás történhet. Határozza és szüntesse meg a megszorulás okát.
■ Ne kapcsolja be újra az elektromos szerszámot, amíg az a munkadarabban található. Először hagyja a vágótárcsát elérni teljes fordulatszámát, mielőtt óvatosan folytatja a vágást.
Ellenkező esetben a tárcsa elakadhat, kiugorhat a munkadarabból vagy visszarúgást okozhat.
Különösen elővigyázatosnak kell lenni meglévő falakba vagy más be nem látható területekbe történő „zsebek vágásakor”.
A bemerülő vágótárcsa gáz- vagy vízvezetékekbe, elektromos vezetékekbe vagy más tárgyakba történő vágáskor visszarúgást okozhat.
A lapokat vagy nagy munkadarabokat le kell támasztani a beszorult vágótárcsa által okozott visszarúgás kockázatának csökkentésére.
A nagy munkadarabok saját súlyuk alatt meghajolhatnak. A munkadarabot a tárcsa mindkét oldalán le kell támasztani, még pedig a vágás közelében és a szélénél egyaránt.
További biztonsági útmutatások
Vágókoronggal végzett munkákhoz speciális elválasztó védőburkolatot kell használni.
■ Sohasem szabad olyan könnyűfémeket köszörülni vagy vágni, amelyek magnéziumtartalma meghaladja a 80 %-ot. Tüzveszély!
■ Azokat a sarokköszörűket, amelyeket aszabadban használ, vagy amelyek szélsőséges fémporoknak vannak kitéve, hibaáram-védőkapcsolón (kioldó áram max. 30 mA) keresztül kell csatlakoztatni.
■ Csak külső területekhez engedélyezett hosszabbító kábeleket szabad használni.
A sarokköszörű megjelöléséhez csak ragasztható táblát szabad használni. Tilos lyukakat fúmi a házába.
A hálózati feszültségnek és a típustáblán (9) megadott feszültségnek meg kell egyeznie.
■ Az orsóreteszelést (7) csak álló köszörűszerszám esetén szabad megnyomni.
Zaj és vibráció
A zaj- és rezgésértékeket az EN 60745-nek megfelelően állapították meg. A készülék A értékelésű zajszintjének nagysága tipikusan:
| Hangnyomás L_pA [dB(A)] | Hangteljesítmény L_WA [dB(A)] | |
| L 3206 CD/T 9 | 0 103 | |
| L 3208 CD 90 | 103 | |
| Bizonytalanság K = 3 dB | ||
Teljes rezgési érték:
| Emissziós érték a_h [m/s2] | ||
| felület köszörülésekor | vágáskor | |
| L 3206 CD/T 6 | ||
| L 3208 CD 5 | ||
| Bizonytalanság K = 1,5 m/s2 | ||
VIGYÁZAT!
A megadott mérési értékek új készülékekre vonatkoznak. A napi felhasználás során változnak a zaj- és rezgésértékek.
MEGJEGYZÉS
A jelen utasításokban megadott rezgésszint értéke az EN 60745-ben szabályozott mérési eljárásnak megfelelően került lemérésre, és használható elektromos szerszámokkal történő összehasonlításhoz. Az érték alkalmas a rezgésterhelés előzetes megbecsülésére is. A megadott rezgésszint-érték az elektromos szerszám legfóbb alkalmazásait reprezentálja. Ha az elektromos szerszámot azonban más alkalmazásokhoz, eltérő használt szerszámokkal vagy nem elegendő karbantartással használják, a rezgésszint értéke eltérő lehet. Ez jelentősen megnövelheti a rezgésterhelést a munkavégzés teljes időtartama alatt. A rezgésterhelés pontos megbecsüléséhez azokat az időket is figyelembe kell venni, melyekben a készülék lekapcsolódik, vagy ugyan működik, azonban ténylegesen nincs használatban. Ez jelentősen csökkentheti a rezgésterhelést a munkavégzés teljes időtartama alatt. Határozzon meg további biztonsági intézkedéseket a kezelő védelmére a rezgések hatása ellen, például: az elektromos és a használt szerszámok karbantartásával, a kezek melegen tartásával, a munkafolyamatok megszervezésével.
VIGYÁZAT!
85 db(A) hangnyomás fölött hallásvédőt kell hordani.
Használati útmutató
FIGYELMEZTETÉS!
A sarokköszörün végzett mindenféle munka elött a hálózati csatlakozóját ki kell húzni.
Üzembe helyezés előtt
Csomagolja ki a sarokköszörüt, és ellenőrizze a szállítmány teljességét és a szállítási károkat.
A gyorsszorító sapkát felszerelni
- Felfelé álló orsó mellett a megfelelő
védősapkát a kódolással a szorítónyakra
tolni, amíg a beszorító gyűrű teljes
mértékben nem fekszik fel
acsapágyfedélre.
- A védősapkát a szükséges helyzetbe elfordítani, és a szorítókar elfordításával rögzíteni.
MEGJEGYZÉS
A védősapkát abszolút elfordulásbiztosan kell tartani, adott esetben a szorítókar használata előtt a hatlapú anyát annyira meghúzni, hogy a kart még éppen el lehessen fordítani kézzel.
■ A kiegészítő kézi fogantyút felszerelni
- A megtartó íven (8) lévő felfogó hidat a megfelelő helyzetbe vinni.
- A kézi fogantyút (6) a rugónyomás ellenében a felfogó hídba csavarni és szorosra meghúzni.
Be- és kikapcsolás

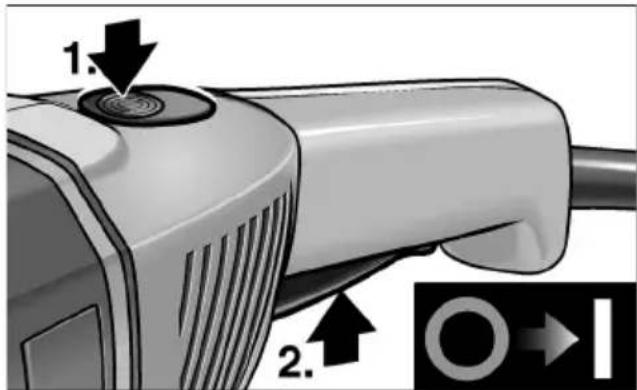

Rövid idejű üzem reteszelés nélkül:
Először nyomja meg a bekapcsoló reteszt. Ezt követően nyomja meg, és tartsa megnyomva a kapcsolót. Engedje fel a bekapcsoló reteszt.
■ Kikapcsoláshoz engedje fel a kapcsolót.
Tartós üzem reteszeléssel (csak L 3206 CD/L 3208 CD):
VIGYÁZAT!
Áramkimaradás után a bekapcsolt készülék újraindul.
Először nyomja meg a bekapcsoló reteszt, majd a kapcsolót, és tartsa ezt megnyomva.
A beugrasztáshoz tartsa nyomva a beugrasztó gombot, és engedje fel a kapcsolót. Engedje fel a bekapcsoló reteszt.
■ Kikapcsoláshoz nyomja meg röviden a kapcsolót, és engedje fel.
A gyorsszorító fedél beállítása FIGYELMEZTETÉS!
Nagyolási és vágási munkákhoz mindig használni kell a védősapkát.
■ Húzza ki a hálózati dugaszt.
■ Lazítsa meg a szorítókart.
■ Állítsa be a védősapkát (4).
■ Szorítsa meg ismét a szorítókart.
MEGJEGYZÉS
A védősapkát abszolút elfordulásbiztosan kell tartani, adott esetben a szorítókar használata előtt a hatlapú anyát annyira meghúzni, hogy a kart még éppen el lehessen fordítani kézzel.
A kézi fogantyú beállítása
A kézi fogantyú (6) a megtartó ív (8) két végállása közé állítható be. A beállításhoz:
Kb. 2 fordulattal lazítsa meg a kézi fogantyút.
A megtartó íven tolja el a kézi fogantyút a megfelelő helyzetbe.
■ Húzza szorosra a kézi fogantyút.
Köszörűszerszám rögzítése vagy cseréje
■ Húzza ki a hálózati dugaszt.
■ Nyomja meg, és tartsa megnyomva az orsóreteszelést (1.).
A tartókulccsal forgassa el az óramutató járásával ellenkező irányban a szorító anyát, és vegye le (2.)
■ Helyezze be a megfelelő helyzetbe a köszörűtárcsát.
■ Csavarja fel a szorító anyát az orsóra.
- Köszörütárcsa vastagsága ≤ 6 mm: szorító anya gyűrűje felfelé.
- Köszörütárcsa vastagsága > 6 mm: szorító anya gyűrűje lefelé.
■ Nyomja meg, és tartsa megnyomva az orsóreteszelést (7).
■ Húzza szorosra a szorító anyát a tartókulccsal.
■ Csatlakoztassa a hálózati dugaszt a hálózati aljzatba.
Kapcsolja be a sarokköszörüt (beugrasztás nélkül), és futtassa mintegy 30 másodpercig. Ellenőrizze a kiegyensúlyozatlanságát és a rezgéseit.
■ Kapcsolja ki a sarokköszörüt.
A kapcsolós kézi fogantyú beállítása
A kapcsolós kézi fogantyú (11) a középső helyzetéből mindegyik irányban 90°-kal elfordítható.
Nyomja meg a kireteszelő gombot (1.), és egyidejűleg forditsa el a kapcsolós kézi fogantyút (2.).
■ Engedje fel a kireteszelő gombot. Ügyeljen arra, hogy a kireteszelő gomb beugorjon a mindenkori végállásban!
Munkákra vonatkozó megjegyzések
MEGJEGYZÉS
A sarokköszörű a kikapcsolását követően rövid ideig még forog.
Nagyoló köszörülés
FIGYELMEZTETÉS!
Vágótárcsákat sohasem szabad nagyoló köszörüléshez használni.
■ Tartsa 20°–40° szögben a legjobb leválasztáshoz.
Mérsékelt nyomással mozgassa ide-oda a sarokköszörűt. Így a munkadarab nem forrósodik át, és nem keletkeznek elszíneződések rajta, továbbá nem képződnek barázdák.
Vágóköszörülés
VIGYÁZAT!
Vágókoronggal végzett munkákhoz speciális elválasztó védőburkolatot kell használni.
Téglák, beton és természetes kövek vágásakor egészségre veszélyes kvarcporok keletkeznek. Az egészsége megőrzése érdekében használjon olyan védősapkákat, amelyek porszívóhoz csatlakoztathatók!
■ Ne nyomja, ne fordítsa el, és ne rezegtesse.
A sarokköszörűnek mindig ellenirányban kell forognia.
Ellenkező esetben fennáll a barázdából való ellenőrizhetetlen kiugrás veszélye.
A megmunkálandó anyagnak megfelelően válassza meg az előtolást: minél keményebb, annál lassabb legyen.
A gyártómű termékeiről a www.flex-tools.com címen talál további tudnivalókat.
Karbantartás és ápolás
FIGYELMEZTETÉS!
A sarokköszörün végzett mindenféle munka előtt a hálózati csatlakozóját ki kell húzni.
Tisztítás
FIGYELMEZTETÉS!
Fémek megmunkálásakor szélsőséges alkalmazásoknál áramvezető por rakódhat le a ház belső terében.
Emiatt csökken a védőszigetelés hatékonysága!
A gépet hibaáram-védőkapcsolón (kioldó áram 30 mA) keresztül üzemeltesse.
Rendszeres időközönként tisztítsa meg a készüléket és a szellőző réseket.
A gyakoriság a megmunkálandó anyagtól és a használat időtartamától függ.
A ház belső terét és a motort száraz sürített levegővel rendszeresen át kell fújni.
Szénkefék
A sarokköszörű lekapcsoló szénnel van felszerelve.
A lekapcsoló szén kopáshatárának elérésekor a sarokköszörű automatikusan kikapcsol.
MEGJEGYZÉS
Cseréhez csak a gyártómű eredeti alkatrészeit használja. Idegen gyártmányok használata esetén megszűnnek a gyártó cég garanciális kötelezettségei.
A hátsó szellőző nyilásokon keresztül használat közben megfigyelhető a széntűz.
Ha erős a széntűz, akkor a sarokköszörűt azonnal ki kell kapcsolni. Adja át a sarokköszörűt egy a gyártó cég által felhatalmazott ügyfélszolgálati mühelynek.
Hajtómű
MEGJEGYZÉS
A hajtásfejen (5) lévő csavarokat a garancia időtartama alatt ne csavarja ki. Ennek figyelmen kívül hagyása esetén megszűnnek a gyártó cég garanciális kötelezettségei.
Javítások
Javításokat kizárólag a gyártó cég által felhatalmazott ügyfélszolgálati mühely végezhet.
Pótalkatrészek és tartozékok
| Pótalkatrész/tartozék Megrend. | szám |
| Gyorsszorítós védősapka- 180 mm- 230 mm | 265.160265.179 |
| Szorító perem, SW17 191.604 | |
| Szorító anya 100.080 | |
| SDS-Clic gyorsszorító anya 253.049 | |
| SoftVib kézi fogantyú 325.376 | |
| Megtartó kulcs 100.110 | |
| 230 mm-es vágási védősapkaporszívó-csatlakozással | 252.963 |
| Elszívó tömlő adapterekkel, 32 mm4 m h o s sz ú | 297.011 |
| Fém börönd 283.827 |
További tartozékokat, föként köszörüszerszá- mokat, a gyártó cég katalógusaiban talál.
Robbantott rajzok és pótalkatrész-jegyzékek honlapunkon találhatók:
www.flex-tools.com
Ártalmatlanítási tudnivalók
FIGYELMEZTETÉS!
A kiszolgált készülékeket a hálózati kábel eltávolításával használhatatlanokká kell tenni.
Csak EU-országok számára
Az elektromos kéziszerszámokat ne dobja a háztartási szemétbe!
A használt villamos és elektronikai készülékekről szóló 2002/96/EK irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyűjteni, és környezetbarát módon újra kell hasznosítani.
MEGJEGYZÉS
Az ártalmatlanítási lehetőségekről tájékozódjon a szakkereskedőnél.
CE-Megfelelőség
Egyedüli felelősségünk alapján kijelentjük, hogy ez a termék megfelel a következő szabványoknak vagy a normatív dokumentumoknak.
EN 60745, a 2004/108/EK, a 2006/42/EK, a 2011/65/EK irányelvek rendelkezései szerint.
A műszaki dokumentációkért felelő személy: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Új gép vásárlásakor a FLEX 2 év garanciát nyújt, amely a gépnek a végfelhasználó részére történő eladási dátumával kezdődik. A garancia csak az olyan hiányosságokra terjed ki, amelyek anyagvagy gyártási hibákra, valamint a biztosított tulajdonságok nem teljesülésére vezethetők vissza. A garancia érvényesítéséhez mellékelni kell az eladási dátumot tartalmazó eredeti vásárlási bizonylatot. Garanciális javításokat kizárólag a FLEX által felhatalmazott műhelyek vagy szervizállomások végezhetnek.
Garanciális igény csak rendeltetésszerű használat esetén érvényesíthető. A garancia hatálya alól különösképpen ki van zárva az üzemeléssel kapcsolatos kopás, a szakszerütlen használat, a részben vagy teljesen szétszerelt gépek, valamint a gép túlterhelése miatti károk, nem engedélyezett, hibás vagy helytelenül alkalmazott betétszerszámok, az olyan károk, amelyeket a gép a betétszerszámon, illetve a munkadarabon okoz, az erőszakolt alkalmazás, az olyan következményes károk, amelyek az ügyfél vagy más személyek által szakszerütlenül vagy elégtelenül elvégzett karbantartásra vezethetők vissza, idegen hatások vagy idegen testek, például homok vagy kövek által okozott károk, továbbá a kezelési útmutató figyelmen kívül hagyása miatti károk, mint például helytelen hálózati feszültséghez vagy áramtípushoz való csatlakoztatás. Betétszerszámokkal, illetve tartozékokkal kapcsolatban csak abban az esetben érvényesíthetők garanciális igények, ha ezeket olyan gépekkel együtt használja, amelyeket ilyen alkalmazásra terveztek vagy engedélyeztek.
Felelősség kizárása
Aügyartó cég és a képviselői nem felelnek az olyan károkért vagy az üzletmenet megszakadása miatt elmaradt nyereségért, amelyeket a termék vagy a termék nem megengedett használata okozott.
Agyártó cég és a képviselői nem felelnek az oly károkért, amelyek szakszerütlen használat miatt vagy más gyártó cégek gyártmányaival összefüggésben keletkeztek.
Obsah
- Használt szimbólumok
- FIGYELMEZTETÉS!
- VIGYÁZAT!
- MEGJEGYZÉS
- Szimbólumok a készüléken
- Az első pillantásra
- Az Ön biztonsága érdekében
- Rendeltetésszerű használat
- Biztonságra vonatkozó megjegyzések
- Visszarúgás és megfelelő biztonsági útmutatás
- Különleges biztonsági útmutatások a csiszoláshoz és vágókoronggal végzett munkához:
- Különleges biztonsági útmutatások a vágókoronggal végzett munkához:
- További biztonsági útmutatások
- Zaj és vibráció
- Használati útmutató
- Üzembe helyezés előtt
- Be- és kikapcsolás
- Rövid idejű üzem reteszelés nélkül:
- Tartós üzem reteszeléssel (csak L 3206 CD/L 3208 CD):
- A gyorsszorító fedél beállítása FIGYELMEZTETÉS!
- A kézi fogantyú beállítása
- Köszörűszerszám rögzítése vagy cseréje
- A kapcsolós kézi fogantyú beállítása
- Munkákra vonatkozó megjegyzések
- Nagyoló köszörülés
- Vágóköszörülés
- Karbantartás és ápolás
- Tisztítás
- Szénkefék
- Hajtómű
- Javítások
- Ártalmatlanítási tudnivalók
- CE-Megfelelőség
- Felelősség kizárása
- Obsah
Márka : Flex
Modell : L 3206 CDT
Kategória : Sarokcsiszoló
