NÁVOD NA OBSLUHU BWE 16-9 14 Flex
Vylúčenie zodpovednosti ..... 157
Použité symboly
VAROVANIE!
Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najt'ažšie poranenia.
POZOR!
Označuje nejakú možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.
UPOZORNENIE
Označuje aplikačné tipy a dôležité informácie.
Symboly na výrobku
Pokyn pre likvidáciu použitého spotrebiča (pozri strana 157)!
Trieda ochrany II
Označenie CE
– „Všeobecné bezpečnostné pokyny” na zaobchádzanie s elektrickým náradím v priloženom zošite (čís. publikácie: 315915),
– pravidla a predpisy na zabránenie úrazom, platné pre miesto nasadenia a jednajte podľa nich.
Toto elektrické náradie je konštruované podľa súčasného stavu techniky a uznávaných bezpečnostne-technických pravidiel. Pri používaní môže napriek tomu dôjst’ k ohrozeniu života používatela alebo tretej osoby, event. poškodeniu náradia alebo iných vecných hodnôt.
Používajte elektrické náradie len
– pre stanovené použitie,
- v bezchybnom bezpečnostne-technickom stave.
Okamžite odstráňte poruchy, ktoré obmedzujú bezpečnost'.
Stanovené použitie
Diamantová fréza na otvory BWE 16-9 14 je určená
– na živnostenské nasadenie v priemysle a remeslníctve,
– na volné vytváranie priechodných a slepých otvorov v prírodnom kameni, betóne a podobných materiáloch pomocou nástrojov diamantových fréz na otvory za použitia vody,
– na použitie s nástrojmi uvedenými v tomto návode. Nesmie sa prekročit' povolená obvodová rýchlost' a maximálny priemer nástroja.
Prečítajte si všetky bezpečnostné upozomenia a pokyny. Zanedbanie dodržiavania bezpečnostných upozornení a pokynov môže mat' za následok úraz elektrickým prúdom, požiar a/alebo t'ažké poranenia.Všetky bezpečnostné upozomenia a pokyny uschovajte na budúce použitie.
■ Toto elektrické náradie je určené na používanie ako fréza na otvory. Prečítajte si všetky bezpečnostné upozornenia, pokyny, zobrazenia a údaje, ktoré ste dostali spolu s náradím. Nedodržanie nasledujúcich pokynov môže viest' k úrazu elektrickým prúdom, požiaru a/alebo vážnym poraneniam.
■ Toto elektrické náradie nie je vhodné na brúšenie, brúšenie papierom, prácu s drôtenými kefami, leštenie a rezanie. Pou žitie, na ktoré nie je elektrické náradie urče né, môže zapríčinit' ohrozenia a poranenia.
■ Elektrické náradie nepoužívajte na žiadne funkcie, na ktoré nebolo výslovne skonštruované a na ktoré nebolo určené výrobcom. Takéto použitie na iné funkcie môže viest' k strate kontroly a k vážnym telesným zraneniam.
Nepoužívajte žiadny vkladací nástroj, ktorý nebol výrobcom špeciálne navrhnutý a určený pre toto elektrické náradie. Len to, že príslušenstvo môžete na vašom elektrickom náradí upevnit', nie je zárukou bezpečného použitia.
■ Vonkajší priemer a hrúbka vloženého nástroja musia zodpovedat' rozmerovým údajom elektrického náradia. Nesprávne dimenzované pracovné nástroje nie je možné dostatočne zakryt' alebo kontrolovat'.
■ Brúsne kotúče, brúsne taniere alebo iné príslušenstvo sa musia presne hodit' na brúsne vreteno Vášho elektrického náradia. Pracovné nástroje, ktoré sa presne nehodia na brúsne vreteno elektrického náradia, sa otáčajú nerovnomerne, silne vibrujú a môžu viest' k strate kontroly.
■ Rozmery upevňovacieho prvku vkladacieho nástroja musia zodpovedat' rozmerom upevňovacieho prvku elektrického náradia. Vkladacie nástroje, ktoré nie sú presne upevnené k elektrickému náradiu, sa otáčajú nerovnomerne, veľmi silno vibrujú a môžu viest' k strate kontroly..
Nepoužívajte žiadne poškodené pracovné nástroje. Pred každým použitím skontrolujte pracovné nástroje z hľadiska odlupovania a trhlín, brúsne tanere z hľadiska trhlín, obrúsenia a silného opotrebenia. Ked’ elektrické náradie alebo pracovný nástroj spadne, skontrolujte ich z hľadiska poškodenia alebo použite nepoškodený pracovný nástroj. Ak ste pracovný nástroj skontrolovali a vložili, udržiavajte seba a osoby, ktoré sa nachádzajú v blízkosti, mimo rovinu rotujúceho pracovného nástroja a nechajte náradie jednu minútu bežat’ s najvyššími otáčkami. Poškodené pracovné nástroje väčšinou v tejto testovacej dobe puknú.
Noste osobné ochranné pomôcky. Používajte podla spôsobu použitia celotvárovú ochranu, ochranu očí alebo ochranné okuliare. Ak je to adekvátne, noste protiprachovú masku, ochranu sluchu, ochranné rukavice alebo špeciálnu zásteru, ktorá Vás chráni pred malými brúsnymi čiastočkami a čiastočkami materiálu. Oči sa majú chránit' pred odlietavajúcimi cudzími telesami, ktoré vznikajú pri rôznych aplikáciách. Protiprachová maska alebo ochranná dýchacia maska musia filtrovat' prach vznikajúci pri použití. Ked' ste dlhšiu dobu vystavení hlasitému hluku, môžete utrpiet' stratu sluchu.
Dbajte u ostatných osôb na bezpečnú vzdialenost' k Vašej pracovnej oblasti. Každá osoba, ktorá vstúpi do pracovnej oblasti, musí nosit' osobné ochranné pomôcky. Úlomky obrobku alebo zlomené pracovné nástroje môžu odletiet' a spôsobit' poranenie aj mimo priamu pracovnú oblast'.
Držte náradie len za izolované plochy rukoväti, ak budete vykonávat' práce, pri ktorých môže pracovný nástroj zasiahnut' skryté elektrické vedenia alebo vlastný siet'ový kábel. Kontakt s vedením, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah elektrickým prúdom.
■ Ved'te siet'ový kábel v dostatočnej vzdialenosti od rotujúcich pracovných nástrojov. Ak stratíte kontrolu nad náradím, môže dojst' k pret'atiu alebo zachyteniu siet'ového kábla a Vaša ruka alebo paža sa môžu dostat' do otáčajúceho sa pracovného nástroja.
■ Ved'te siet'ový kábel v dostatočnej vzdialenosti od rotujúcich vkladacích nástrojov. Ak stratíte kontrolu nad náradím, môže dojst' k pret'atiu alebo zachyteniu siet'ového kábla a vaša ruka alebo rameno sa môžu dostat' do kontaktu s rotujúcim pracovným nástrojom.
■ Nenechajte nikdy elektrické náradie bežat' pri jeho nosení. Náhodným kontaktom s rotujúcim pracovným nástrojom sa môže zachytit' Váš odev a pracovný nástroj sa môže zavátat' do Vášho tela.
■ Vetracie štrbiny Vášho elektrického náradia pravidelne čistite. Ventilátor motora vt'ahuje do telesa prach a silné nahromadenie kovového prachu môže spôsobit' elektrické nebezpečenstvo.
■ Nepoužívajte elektrické náradie v blízkosti horlavých materiálov. Tieto materiály môžu iskry zapálit'.
Spätný ráz a príslušné bezpečnostné pokyny
Spätný ráz je nečakaná reakcia následkom zaseknutia alebo blokovania otáčajúceho sa pracovného nástroja, ako je brúsny kotúč, brúsny tanier, drôtená kefa atd'. Zaseknutie alebo blokovanie vedie k náhlemu zastaveniu rotujúceho praçovného nástroja. Tým sa nekontrolovatelné elektrické náradie urýchli v mieste zablokovania proti smeru otáčania vloženého nástroja.
Ked' sa napr. brúsny kotúč v obrobku zasekne alebo zablokuje, môže sa hrana brúsneho kotúča, ktorá vnikla do obrobku zachytit' a tým sa brúsny kotúč zlomí alebo spôsobí spätný ráz. Brúsny kotúč sa potom pohybuje smerom k obsluhujúcej osobe alebo od nej, podla smeru otáčania kotúča v mieste zablokovania. Pri tom môžu brúsne kotúče tiež puknút'.
Spätný ráz je následkom nesprávneho alebo chybného použitia elektrického náradia. Môže sa mu zabránit' vhodnými preventívnymi opatreniami, ako je nasledovne popísané.
Držte dobre elektrické náradie a zaujmite postoj Vášho tela a paží v polohe, v ktorej môžete sily spätného rázu zachytit'. Používajte vždy prídavnú rukovät', ak je k dispozícii, aby ste mali čo možná najväčšiu kontrolu síl spätného rázu alebo reakčných momentov pri rozbehu. Obsluhujúca osoba môže vhodnými preventivnymi opatreniami ovládat' sily spätného rázu a reakčné sily.
Nedávajte nikdy ruku do blízkosti otáčajúcich sa pracovných nástrojov. Pri spätnom ráze sa pracovný nástroj môže pohybovat' nad Vašu ruku.
■ Vyhýbajte sa svojím telom oblasti, do ktorej sa bude elektrické náradie pri spätnom ráze pohybovat'. Spätný ráz pohybuje elektrickým náradím opačným smerom k pohybu brúsneho kotúča v mieste zablokovania.
■ Pracujte opatrne predovšetkým v oblasti rohov, ostrých hrán atd. Zabráňte tomu, aby sa vložené nástroje od obrobku odrazilia a zasekli. Rotujúci pracovný nástroj má v rohoch, na ostrých hranách alebo ked' odskočí sklon k zaklineniu. To spôsobí stratu kontroly alebo spätný ráz.
■ Nepoužívajte žiadne ret'azové alebo ozubené pilové kotúče. Tieto pracovné nástroje spôsobujú často spätný ráz alebo stratu kontroly nad elektrickým náradím.
VECNÉ ŠKODY!
Siet'ové napätie a napät'ové údaje na typovom štítku musia byt' zhodné.
Hlučnost' a vibrácia
i UPOZORNENIE
Hodnoty hladiny hluku ako aj celkové hodnoty vibrácií, vyhodnotené s filtrom A, si zistite v „Technické údaje“.
Zistené hodnoty hluku a vibrácií sú v súlade s normou EN 62841.
VAROVANIE!
Uvedené namerané hodnoty platia pre nové náradie. Pri dennom nasadení sa hodnoty hlučnosti a vibrácií menia.
i UPOZORNENIE
Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 62841 a je možné ju použit' na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie kmitavého namáhania. Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia.
Ak sa však elektrické náradie používa pre iné aplikácie, s odlišnými vloženými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšit'. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby podstatne zvýšit'.
Pre presný odhad kmitavého namáhania by sa mali tiež zohľadnit’ doby, v których je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepoužíva. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby zreteľne redukovat’.
Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a vložených nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.
POZOR!
Pri akustickom tlaku väčším ako 85 dB(A) používajte ochranu sluchu.
Technické údaje
| Typ výrobku BWE 16-9 14 | ||
| Výrobok Diamantová fréza na otvory | ||
| Siet'ové napätie V/Hz 220-240 / 50-60 | ||
| Trieda ochrany | ☐ / II | |
| Príkon W 1600 | ||
| Výkon W 950 | ||
| Otáčky chodu naprázdno ot./min 3500-9000 | ||
| Menovité otáčky chodu naprázdno ot./min 10400 | ||
| Uchytenie nástroja ∅ M14 | ||
| Priemer upínacieho hrdla | mm 43 | |
| Nástroj diamantovej frézy na otvory ∅ | mm | max. 14 |
| Pripojenie vody | 12 " (pre samouzatváraciu rýchlo spojku), max. 6 bar | |
| Hmotnost' podľa „FLEX-procedure 01“(bez kábla) | kg | 3,0 |
| Hladina hluku vyhodnotená filtrom A podľa EN 62841 (pozri „Hlučnost' a vibrácia“): | ||
| Hladina akustického tlaku LpA | dB(A) | 85 |
| Hladina akustického výkonu LWA | dB(A) | 93 |
| Neistota K | db | 3,0 |
| Celková hodnota vibrácií podľa EN 62841 (pozri „Hlučnost' a vibrácia“): | ||
| Emisná hodnota an pri rezaní prírodného kameňa | m/s2 | 4,67 |
| Neistota K | m/s2 | 1,5 |

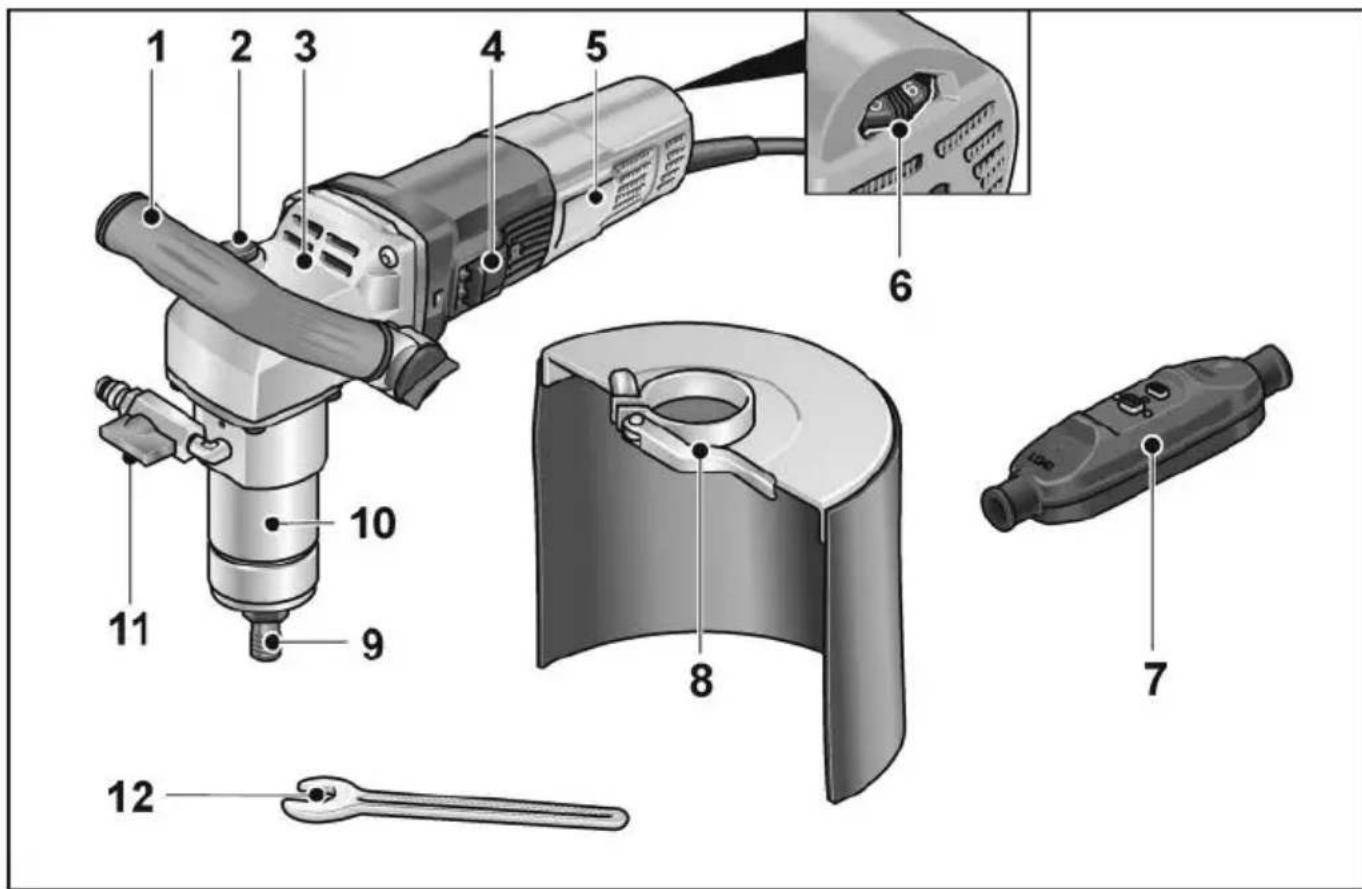

Na prvý pohlad
1 Rukovät'
2 A r vretena t á c i a
Na zablokovanie vretena pri výmene nástrojov.
3 Kryt prevodovky
4 Kolískový spínač
Na zapnutie a vypnutie.
5 Typový štítok
6 Nastavovacie koliesko na predvoľbu otáčok
7 Pripojovací kábel s ochranným spínačom PRCD
8 Ochrana proti striekajúcej vode
9 Upnutie nástroja
10 Upínacie hrdlo
11 Pripojenie vody s uzatváracím ventilom
12 Otvorený klúč veľkosti 17
Návod na použitie
VAROVANIE!
Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.
Pred uvedením do prevádzky
Vybaľte elektrické náradie a príslušenstvo a skontrolujte kompletnosť dodávky a eventuálne prepravné poškodenia.
Prevádzka týchto typov náradia je povolená iba s dodaným spínačom PRCD. Spínač PRCD sa musí pred každým použitím skontrolovat'.
UPOZORNENIE

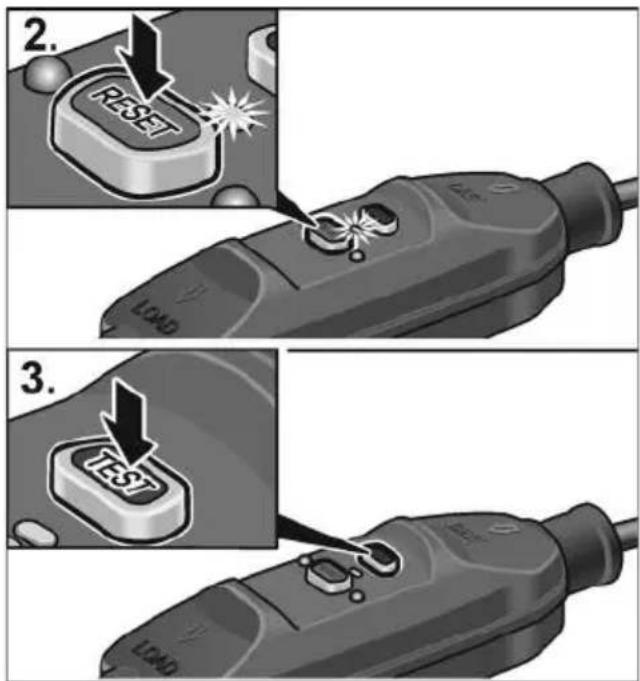

- Zastrčte siet'ovú zástrčku do zásuvky.
-
Aktivujte tlačidlo „RESET“. Červená kontrolka sa musí rozsvietit'.
-
Aktivujte tlačidlo „TEST“. Spínač PRCD sa musí vypnút', kontrolka zhasne.
-
Po opätovnom aktivovaní tlačidla „RESET“ by sa malo náradie zapnút.
VAROVANIE!
Ak sa spínač PRCD opakovane odpája pri zapnutí náradia alebo ak sa spínač PRCD nespúšt'a, okamžite odpojte náradie od elektrickej siete.
Đalšia prevádzka nie je povolená. Spínač PRCD smie vymenit' iba zákaznícky servis výrobcu.
Vytvorenie pripojenia vody
VAROVANIE!
Vodu udržujte mimo dosahu elektrického náradia a osôb v pracovnom priestore. Používajte iba náradie, ktoré je správne pripojené k prívodu vody. Pravidelne kontrolujte tesnenia, uzatváracie ventily a spojovacie prvky, či sú funkčné.


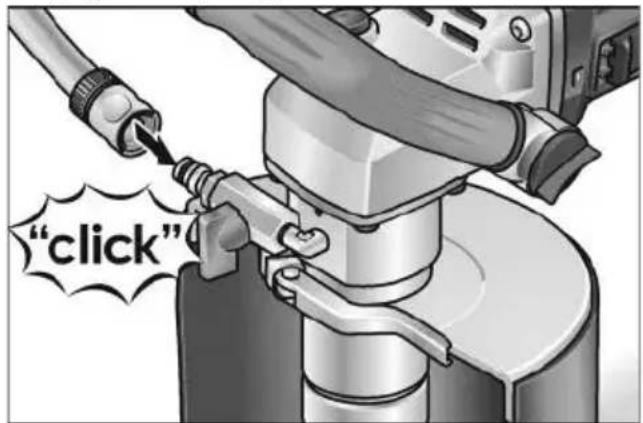

"click"■ Pripojte ½" vodnú hadicu pomocou štandardnej samouzatváracej rýchlospojky.
■ Uzatvárací ventil otvárajte len na mieste použitia a pri bežiacom náradí.
■ Pri odstraňovaní hadice dbajte na to, aby sa do náradia nedostala voda.
Nástroj diamantovej frézy na otvory – upevňovanie alebo výmena
VAROVANIE!
Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

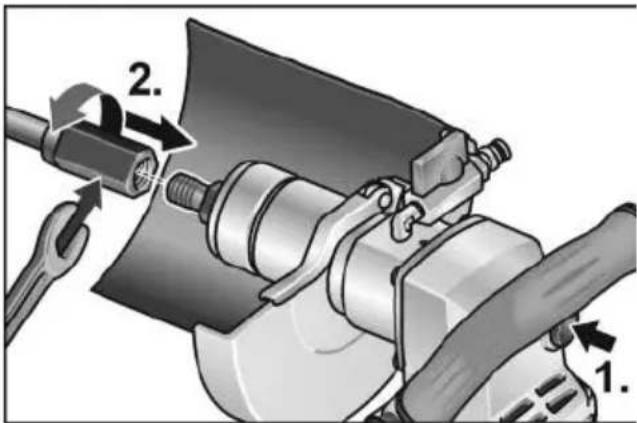

■ Vytiahnite siet'ovú zástrčku.
■ Upnutie nástroja ut'ahujte pomocou dodaného otvoreného klúča 17.
■ Nástroj diamantovej frézy na otvory upnite na vreteno.
Nástroj diamantovej frézy na otvory ut'ahujte druhým otvoreným klúčom 19.
Test funkčnosti:
■ Zastrčte siet'ovú zástrčku do zásuvky.
Zapnite náradie (bez zaaretovania) a nechajte ho bežat' cca 30 sekúnd. Skontrolujte, či nedochádza k nevyváženosti a vibráciám.

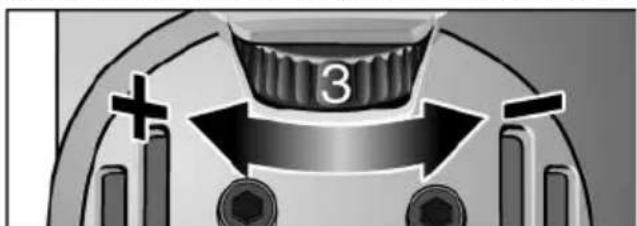

Na nastavenie pracovných otáčok nastavte nastavovacie koliesko na požadovanú hodnotu.


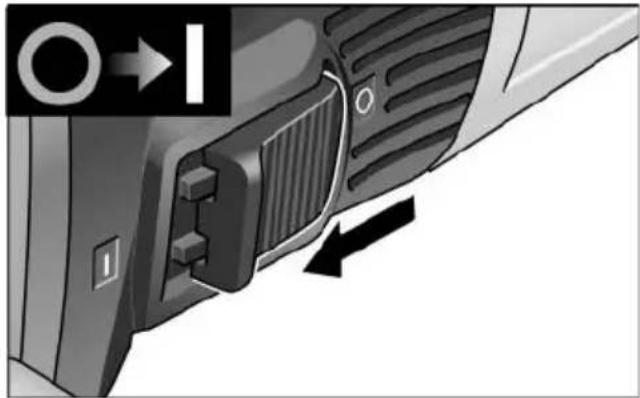

3Zapnutie a vypnutie elektrického náradia
Krátkodobá prevádzka bez zaskočenia
Trvalá prevádzka so zaskočením
i UPOZORNENIE
Pri krátkodobom pret'ažení sa náradie automaticky vypne. Pre d'alšiu prácu náradie vypnite a opät' zapnite.
Pri prehriatí z pret'aženia v trvalej prevádzke znižuje náradie automaticky otáčky, až se dostatočne ochladí. Na konci chladiaceho režimu sa náradie automaticky vypne.
Pre d'alšiu prácu náradie vypnite a opät' zapnite.
Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.
UPOZORNENIE
Pri výmene používajte len originálne diely výrobcu. Pri použití cudzích výrobkov zaniknú záručné záväzky výrobcu.
Čistenie
VAROVANIE!
Nepoužívajte vodu alebo tekuté čistiace prostriedky.
■ Vnútorný priestor telesa s motorom pravidelne vyfúkajte suchým stlačeným vzduchom.
Vyčistite ochranný kryt resp. vodiaci stôl suchým stlačeným vzduchom. Pomocou štetca alebo kefy odstráňte silne prílnavé nečistoty.
Opravy
Opravy nechajte vykonávať výhradne prostredníctvom niektorej servisnej dielne, autorizovanej výrobcom.
UPOZORNENIE
Počas záručnej doby nepovoľujte skrutky na telese motora. Pri nedodržaní zaniknú záručné záväzky výrobcu.
Náhradné diely a príslušenstvo
Výkresy zostavy a zoznamy náhradných dielov nájdete na našej webovej stránke: www.flex-tools.com
Odstránením siet'ového kábla urobte doslúžené náradie nepoužiteľným.
Len pre krajiny EÚ
Podľa evropskej smernice 2012/19/EÚ o elektrických a elektronických použitých spotrebičoch a jej realizácie do národného práva sa musí použité elektrické náradie zbierať oddelene a dodávať do ekologickej recyklácie.
UPOZORNENIE
O možnostiach likvidácie sa informujte u Vášho špecializovaného obchodníka!
Prehlásenie o zhode €
Vyhlásenie o zhode je uvedené v prílohe I tohto návodu na obsluhu.
Vylúčenie zodpovednosti
Výrobca a jeho zástupca neručia za škody a ušlý zisk vplyvom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo eventuálne nemožnosťou jeho použitia.
Výrobca a jeho zástupca neručia za škody, ktoré boli spôsobené neodborným použitím alebo v spojitosti s výrobkami iných výrobcov.
