HASZNÁLATI ÚTMUTATÓ BWE 16-9 14 Flex
hu Eredeti üzemeltetési útmutató 130
Használt szimbólumok 130
Szimbólumok a terméken ..... 130
Az Ön biztonsága érdekében ..... 130
Zaj és vibráció 133
Müszaki adatok 134
Az első pillantásra 135
Használati útmutató ..... 136
Karbantartás és ápolás ..... 138
Ártalmatlanítási tudnivalók ..... 138
C €-Megfelelöség 139
Felelősség kizárása ..... 139
Használt szimbólumok
FIGYELMEZTETÉS!
Közvetlenül fenyegető veszélyt jelent.
Az itteni megjegyzések figyelmen kívül hagyása halálos vagy súlyos sérüléseket okozhat.
VIGYÁZAT!
Veszélyes helyzetekre hívja fel a figyelmet. Az itteni megjegyzések figyelmen kívül hagyása súlyos sérüléseket vagy anyagi károkat okozhat.
MEGJEGYZÉS
Használati tippeket ad, és fontos tudnivalókra hívja fel a figyelmet.
Szimbólumok a terméken
A sérülésveszély csökkentéséhez el kell olvasni a kezelési útmutatót!
Hordjon védőszemüveget!
Mindig két kézzel dolgozzon!
Tudnivalók az elhasznált készülék ártalmatlanításáról (lásd aa 138. oldalt)!
II. védelmi osztály
CE-jelölés
Az Ön biztonsága érdekében
FIGYELMEZTETÉS!
Az elektromos szerszám használata előtt el kell olvasni és ezután szabad használni:
- ezt a kezelési útmutatót,
- az elektromos szerszámok kezelésére vonatkozó „Általános biztonsági tudnivalók” részt a mellékelt füzetben (iratszám: 315915),
- a használat helyén a balesetvédelemre vonatkozó szabályokat és előírásokat.
Ezt az elektromos szerszámot a technika mai szintjének és az elismert biztonságtechnikai szabályoknak megfelelően gyártották. Ennek ellenére a használata során a használója vagy más személyek testét és életét fenyegető, illetve a gépet és más anyagi javakat károsító veszélyek léphetnek fel.
Az elektromos szerszámot csak
– rendeltetés szerinti célokra és,
– kifogástalan állapotban lehet használni.
A biztonságát csökkentő zavarokat azonnal el kell háritani.
Rendeltetésszerű használat
A BWE 16-9 14 gyémánt lyukvágó rendeltetésszerűen használható
– iparszerű felhasználás az iparban és a kézműiparban,
– átmenő és zsákfuratok szabadkézi készítéséhez természetes köben, betonban és hasonló anyagokban gyémánt lyukvágókkal víz használata mellett,
– a jelen útmutatóban meghatározott szerszámokkal való használatra. A megengedett kerületi sebességet és a maximális szerszámátmérőt nem szabad túllépni.
Közös biztonsági utasítások a lyukvágáshoz
FIGYELMEZTETÉS!
Olvasson el minden biztonsági útmutatást és utasítást. A biztonsági útmutatások és utasítások betartásánál elkövetett mulasztásoknak elektromos áramütés, tűz és/vagy súlyos sérülések lehetnek a következményei. Minden biztonsági útmutatást és utasítást őrizzen meg a jövőbeli felhasználás céljából.
Ezt az elektromos kéziszerszámot lyukvágóként kell használni. Olvassa el a készülékkel együtt kapott valamennyi biztonsági útmutatást, utasítást, ábrát és adatot. Az alábbi tudnivalók figyelmen kívül hagyása áramütéshez, tűz keletkezéséhez és/vagy súlyos sérülésekhez vezethet.
Ez az elektromos kéziszerszám nem alkal - mas csiszolásra, csiszolópapíros csiszolás - ra, drótkefével való munkavégzésre, polírozásra és darabolásra. Az olyan fel használások, amelyekre az elektromos ké ziszerszámot nem tervezték, veszélyeket és sérüléseket okozhatnak.
■ Ne használja az elektromos kéziszerszámot olyan funkcióra, amelyre azt a gyártó nem kifejezetten tervezte és szánta. Az ilyen átalakítás az irányítás elvesztéséhez és súlyos testi sérülésekhez vezethet.
■ Ne használjon a gyártó által nem speciáli - san ehhez az elektromos kéziszerszám - hoz tervezett és ajánlott betétszerszámot. Csak azért, mert a tartozék rögzíthető az Ön elektromos kéziszerszámához, még nem garantált a biztonságos használat.
■ Az alkalmazott szerszám külső átmérőjének és vastagságának meg kell felelnie az elektromos szerszám méretadatainak. A rosszul méretezett betétszerszámokat nem lehet elegendő mértékben leárnyékolni vagy kontrollálni.
A csiszolótárcsáknak, csiszolótányéroknak vagy más tartozékoknak pontosan illeszkednie kell az Ön elektromos szerszámának csiszolóorsójára.
Az elektromos szerszám csiszolóorsójára nem pontosan illeszkedő betétszerszámok egyenetlenül forognak, nagyon erőteljesen
rezegnek, és a szerszám feletti ellenőrzés elveszítését okozhatják.
A betétszerszám rögzítéséhez használt méreteknek meg kell egyezniük az elektromos kéziszerszám rögzítőjének méreteivel. Az elektromos kéziszerszámra nem pontosan illeszkedő módon rögzített betétszerszámok egyenetlenül forognak és erős vibrációt keltenek. Ez kontrollvesztést okozhat.
■ Nem szabad sérült betétszerszámokat használni. A betétszerszámokat minden használat előtt ellenőrizni kell letörések és repedések, a csiszolótányért repedések, kopás vagy erős elhasználódás szempontjából. Ha az elektromos szerszám vagy a betétszerszám leesik, ellenőrizni kell, hogy megsérült-e, vagy használjon sérülésmentes szerszámot. Amennyiben Ön tartja ellenőrzése alatt és használja a betétszerszámot, akkor tartózkodjon és tartsa a közelben tartózkodó személyeket a forgó szerszám síkján kívül, és működtesse a készüléket egy percig maximális fordulatszámon. A sérült betétszerszámok legtöbbször már a tesztidő alatt széttörnek.
■ Személyi védőfelszerelést kell viselni. Az alkalmazásnak megfelelően viseljen teljes arcvédőt, szemvédőt vagy védőszemüveget. Amennyiben szükséges, viseljen pormaszkot, hallásvédőt, védőkesztyűt vagy speciális kötényt, mely a kis csiszolási és anyag-részecskéket távol tartja Öntől.A szemeket védeni kell a különböző alkalmazásoknál keletkező, szálló idegen testektől. A por- és légzésvédő maszknak meg kell szürnie az alkalmazásnál keletkező port. Amennyiben a munkavégző hosszú ideig hangos zajnak van kitéve, hallásvesztést szenvedhet.
■ Ügyeljen arra, hogy más személyek a munkaterülethez képest biztonságos távolságban legyenek. Mindenkinek, aki belép a munkaterületre, személyi védőfelszerelést kell viselnie.
A munkadarab vagy a törött betétszerszám letört darabjai szétrepülhetnek, és a közvetlen munkaterületen kívül is sérülést okozhatnak.
A készüléket csak a szigetelt markolatnál fogva tartsa, ha olyan munkát végez, melyeknél a betétszerszám rejtett áramvezetékeket érhet, vagy a saját hálózati kábelt érintheti. Feszültségvezető vezetékkel történő érintkezés a készülék fém részeit is feszültség alá helyezheti, és elektromos áramütést okozhat.
■ Tartsa a hálózati csatlakozókábelt távol a forgó betétszerszámoktól. Amennyiben Ön elveszíti ellenőrzését a készülék felett, a készülék átvághatja, vagy elérheti a hálózati csatlakozókábelt, és az Ön keze vagy karja a forgó betétszerszámba kerülhet.
■ Soha ne rakja le az elektromos szerszámot, mielőtt a betétszerszám teljesen meg nem állt. A forgó betétszerszám érintkezésbe kerülhet a tárolófelülettel, ami által Ön elveszítheti a készülék feletti ellenőrzését.
■ Soha ne működtesse az elektromos szerszámot, miközben hordozza.
A készülék megragadhatja az Ön ruháját a forgó betétszerszámmal történő véletlen érintkezés következtében, és a szerszám a testébe fúródhat.
■ Rendszeresen tisztítsa ki elektromos szerszámának szellőzőréseit. A motoros kompresszor port szív a házba, és a fémpor erőteljese felgyülemlése elektromos veszélyeket okozhat.
■ Ne használja az elektromos készüléket éghető anyagok közelében. A szikrák meggyújthatják ezeket az anyagokat.
Visszarúgás és megfelelő biztonsági útmutatás
Visszarúgás a hirtelen reakció az akadó vagy leblokkolt forgó betétszerszám, mint pl. csiszolókorong, csiszolótányér, drótkefe, stb. következtében. Az elakadás vagy blokkolódás a forgó betétszerszám hirtelen leállítását okozza.
Ezáltal a blokkolás helyén kontrollálatlan elektromos szerszám felgyorsul az alkalmazott szerszám forgásirányával szemben.
Ha pl. a csiszolókorong megakad, vagy leblokkolódik a munkadarabban, a munkadarabba merülő csiszolókorong széle
beakadhat, és ezáltal kitörhet a csiszolókorong vagy visszarúgást okozhat. A csiszolókorong ekkor a kezelőszemély felé vagy tőle távolodva mozoghat, a korong forgásirányától függően a blokkolódás helyén. Ekkor a csiszolókorongok is eltörhetnek. A visszarúgás az elektromos szerszám helytelen vagy hibás használatának a következménye. Megfelelő óvintézkedésekkel a következő leírás szerint ez megakadályozható.
■ Tartsa erősen az elektromos szerszámot, és hozza testét és karjait olyan pozícióba, amelyben fel tudja fogni a visszarúgási erőket. Ha van, mindig használja a kiegészítő fogantyút, hogy a felgyorsulásnál a lehető legnagyobb ellenőrzése legyen a visszacsapó erők vagy reakciós nyomatékok felett. A kezelőszemély megfelelő óvintézkedésekkel uralni tudja a visszarúgási és reakciós erőket.
■ Soha ne közelítse kezét forgó betétszerszámok felé. A betétszerszám visszarúgáskor az Ön keze fölé kerülhet.
■ Testével kerülje azt a tartományt, melyben az elektromos szerszám visszarúgásnál mozog. A visszarúgás az elektromos szerszámot a csiszolókorong mozgási irányával ellentétes irányba mozgatja a blokkolódás helyén.
Különösen óvatosan dolgozzon a sarkok, éles peremek stb. közelében. Kerülje el, hogy az alkalmazott szerszámok a munkadarabról visszapattanjanak vagy ott megszoruljanak. A forgó betétszerszám hajlamos beszorulni sarkoknál, éles peremeknél, vagy ha visszapattan. Ez az ellenőrzés elvesztését vagy visszarúgást okoz.
■ Nem szabad láncos vagy fogazott fűrészlapot használni. Az ilyen betétszerszámok gyakran okoznak visszarúgást vagy az elektromos szerszám feletti ellenőrzés elvesztését.
ANYAGI KÁROK!
A hálózati feszültségnek és a típustáblán megadott feszültségnek meg kell egyeznie.
Zaj és vibráció
i MEGJEGYZÉS
Az A értékelésű zajszint értékei, valamint a rezgés súlyozott négyzetes középértékei a „Műszaki adatok” táblázatban találhatók. A zaj- és rezgésértékeket az EN 62841-nek megfelelően állapították meg.
FIGYELMEZTETÉS!
A megadott mérési értékek új készülékekre vonatkoznak. A napi felhasználás során változnak a zaj- és rezgésértékek.
i MEGJEGYZÉS
A jelen utasításokban megadott rezgésszint értéke az EN 62841-ben szabályozott mérési eljárásnak megfelelően került lemérésre, és használható elektromos szerszámokkal történő összehasonlításhoz. Az érték alkalmas a rezgésterhelés előzetes megbecsülésére is. A megadott rezgésszint-érték az elektromos szerszám legföbb alkalmazásait reprezentálja.
Ha az elektromos szerszámot azonban más alkalmazásokhoz, eltérő használt szerszámokkal vagy nem elegendő karbantartással használják, a rezgésszint értéke eltérő lehet. Ez jelentősen megnövelheti a rezgésterhelést a munkavégzés teljes időtartama alatt.
A rezgésterhelés pontos megbecsüléséhez azokat az időket is figyelembe kell venni, melyekben a készülék lekapcsolódik, vagy ugyan működik, azonban ténylegesen nincs használatban. Ez jelentősen csökkentheti a rezgésterhelést a munkavégzés teljes időtartama alatt.
Határozzon meg további biztonsági intézkedéseket a kezelő védelmére a rezgések hatása ellen, például: az elektromos és a használt szerszámok karbantartásával, a kezek melegen tartásával, a munkafolyamatok megszervezésével.
VIGYÁZAT!
85 dB(A) hangnyomás fölött hallásvédőt kell hordani.
Műszaki adatok
| Terméktípus BWE 16-9 14 | ||
| Termék Gyémánt lyukvágó | ||
| Hálózati feszültség V/Hz 220-240 / 50-60 | ||
| Védelmi osztály | ☐ / II | |
| Teljesítményfelvétel W 1600 | ||
| Teljesítményleadás W 950 | ||
| Üresjárati fordulatszám 1/perc 3500-9000 | ||
| Névleges üresjárati fordulatszám 1/perc 10400 | ||
| Szerszámbefogó ∅ M14 | ||
| Befogónyak-átmérő | mm | 43 |
| Gyémánt lyukvágó ∅ | mm | max. 14 |
| Vízcsatlakozás | 12 " (önzáró gyorscsatolóhoz), max. 6 bar | |
| Súly a „FLEX-procedure 01" eljárás szerint (kábel nélkül) | kg | 3,0 |
| A értékelésű zajszint az EN 62841 szabványnak megfelelően (lásd „Zaj és vibráció“): | ||
| Hangnyomásszint L_pA | dB(A) | 85 |
| Hangteljesítményszint L_WA | dB(A) | 93 |
| Bizonytalanság K | db | 3,0 |
| Súlyozott négyzetes rezgés-középérték az EN 62841 szabványnak megfelelően (lásd „Zaj és vibráció“): | ||
| Kibocsátási érték a_h természetes kő vágásakor | m/s ^2 | 4,67 |
| Bizonytalanság K | m/s ^2 | 1,5 |

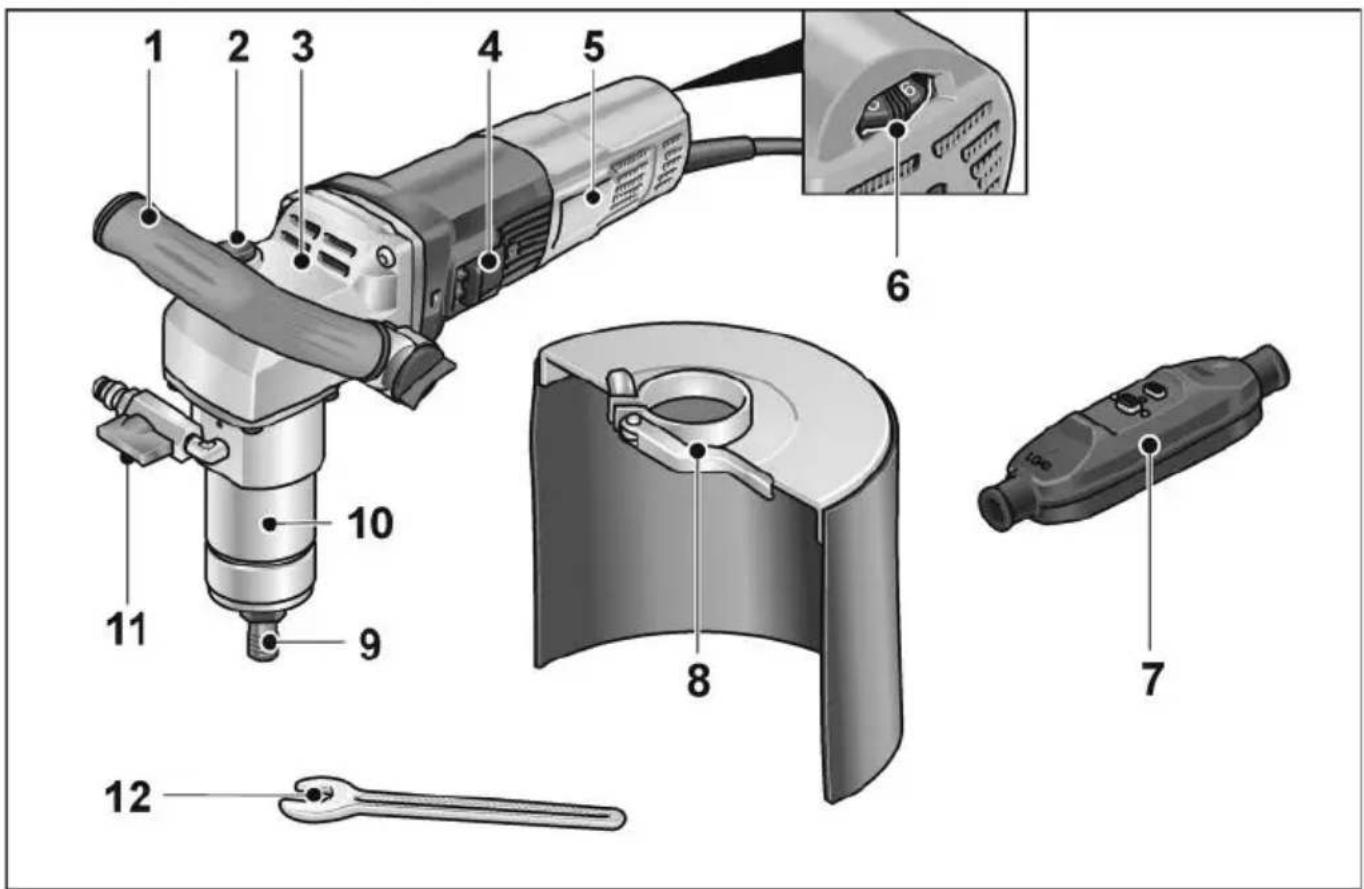

Az első pillantásra
1 Kézi fogantyú
2 Tengelyreteszelés
A tengely reteszeléséhez szerszámcse esetén.
3 Hajtómüház
4 Billenőkapcsoló
Be- és kikapcsoláshoz.
5 Típustábla
6 Állítókerék a fordulatszám előválasztásához
7 Csatlakozókábel PRCD-
védőkapcsolóval
8 Fröccsenő víz elleni védelem
9 Szerszámbefogó
10 Befogónyak
11 Vízcsatlakozás elzárószeleppel
12 17-es kulcsnyílású villáskulcs
Használati útmutató
FIGYELMEZTETÉS!
Az elektromos kéziszerszámon történő összes munkavégzés előtt húzza ki a hálózati csatlakozót.
Üzembe helyezés előtt
Az elektromos szerszámot és a tartozékokat ki kell csomagolni, és ellenőrizni kell a szállítmány teljességét és az esetleges szállítási sérüléseket.
Csatlakozás az áramellátáshoz
FIGYELMEZTETÉS!
Ezeket a gépeket csak a mellékelt PRCD-kapcsolóval szabad üzemeltetni. A PRCD-kapcsolót minden használat előtt ellenőrizni kell.
MEGJEGYZÉS
PRCD-kapcsoló működtetése előtt ellenőrizze, hogy az elektromos kéziszerszám ki van-e kapcsolva.
Minden használat előtt ellenőrizze a következőket:
- A hálózati csatlakozódugót csatlakoztassa a dugaszolóaljzatba.


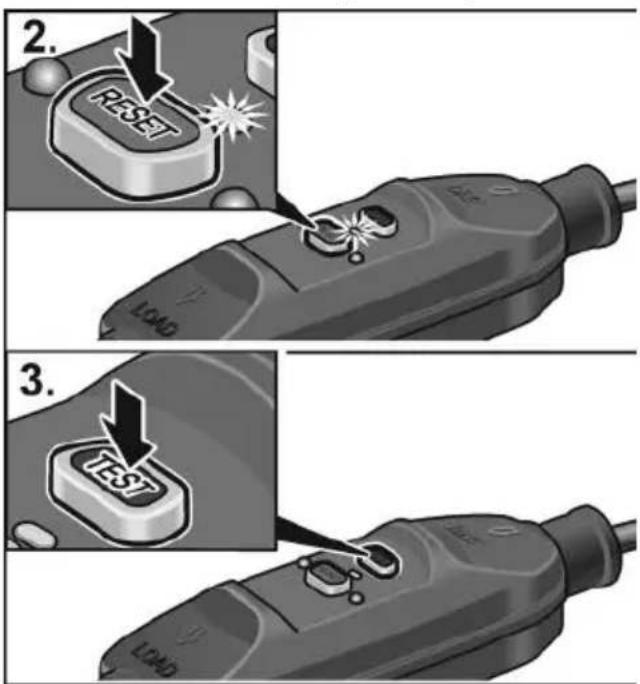

2. RESET 3. TEST LOAD-
Nyomja meg a „RESET“ gombot. A piros ellenőrzőlámpának világítania kell.
-
Nyomja meg a „TEST“ gombot. A PRCD kapcsolónak ki kell kapcsolnia, a jelzőfény kialszik.
-
A „RESET“ gomb ismételt megnyomása után a gépet be kell tudni kapcsolni.
FIGYELMEZTETÉS!
Ha a PRCD-kapcsoló a gép bekapcsolásakor ismételten kikapcsol, vagy ha a PRCD-kapcsoló nem kapcsol ki, azonnal válassza le a gépet a hálózatról. A további üzemeltetés nem engedélyezett. A PRCD-kapcsolót csak a gyártó ügyfélszolgálatán cserélje ki.

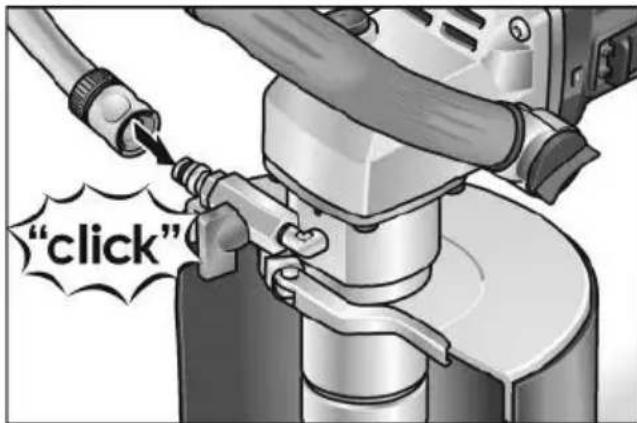

Vízcsatlakozás létesítése
FIGYELMEZTETÉS!
Tartsa távol a vizet az elektromos kéziszerszámtól és a munkaterületen tartózkodó emberektől. Csak olyan készülékeket működtessen, amelyek megfelelően csatlakoztatva vannak a vízellátáshoz. Rendszeresen ellenőrizze a tömítések, az elzárócsapok és a csatlakozók megfelelő működését.
■ Az elzárócsapot csak a felhasználás helyén és a szerszám működése közben nyissa ki.
A tömlő eltávolításakor ügyeljen arra, hogy ne folyjon víz a készülékbe.

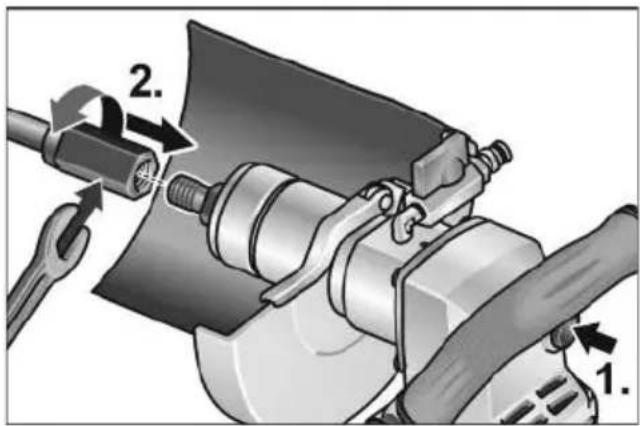

A gyémánt lyukvágó rögzítése vagy cseréje
FIGYELMEZTETÉS!
Az elektromos kéziszerszámon történő összes munkavégzés előtt húzza ki a hálózati csatlakozót.
■ Húzza ki a hálózati csatlakozót.
■ A szerszámbefogót tartsa a mellékelt 17-es kulcsnyílású villáskulccsal.
■ Csavarozza a gyémánt lyukvágót a tengelyre.
■ Húzza meg a gyémántfuratvágót egy második, 19-es kulcsnyilású villáskulccsal.
Működési teszt:
A hálózati csatlakozódugót csatlakoztassa a dugaszolóaljzatba.
Kapcsolja be az elektromos szerszámot (bekapcsolás nélkül), és hagyja üzemelni kb. 30 másodpercig. Ellenőrizze a kiegyensúlyozatlanságot és a rezgéseket.
■ Kapcsolja ki az elektromos kéziszerszámot.

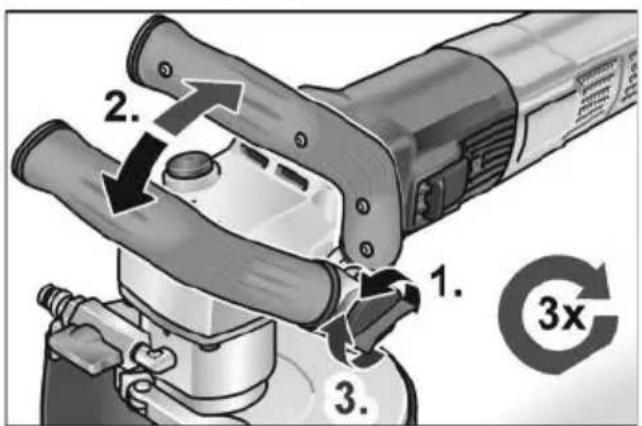

Kengyeles fogantyú beállítása


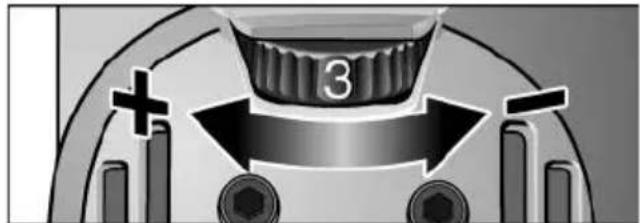

2. 1. 3. 3xFordulatszám előválasztása
Az üzemi fordulatszám beállításához állítsa az állítókereket a kívánt értékre.
Az elektromos szerszám be- és kikapcsolása

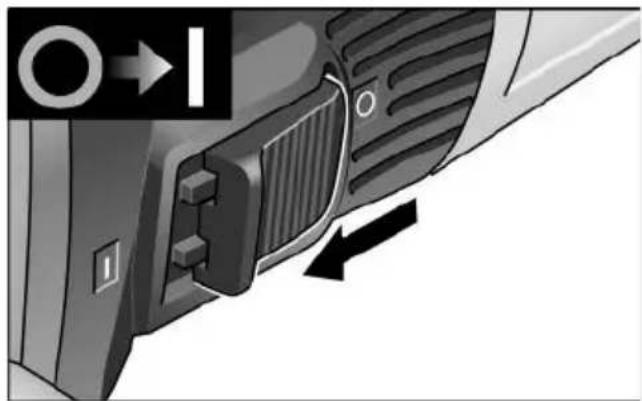

Rövid idejű üzem reteszelés nélkül
■ Tolja előre a kapcsológombot, és tartsa meg.
■ A kikapcsoláshoz engedje el a kapcsológombot.
Tartós üzem reteszeléssel
MEGJEGYZÉS
Áramkimaradás után a bekapcsolt készülék nem indul újra.


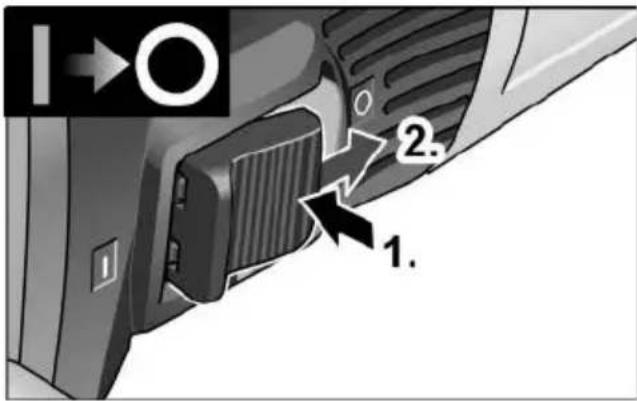

A gép kikapcsolása:
i MEGJEGYZÉS
Rövid ideig tartó terhelés esetén a készülék automatikusan lekapcsol. Ha szeretne továbbdolgozni, kapcsolja a készüléket ki és újból be.
Túlterhelés vagy tartós üzem miatti túlhevülés esetén a készülék addig csökkenti automatikusan a fordulatszámát, amíg elegendő mértékben nem hül le. A hűtési mód végezetével automatikusan lekapcsol a készülék.
Ha szeretne továbbdolgozni, kapcsolja a készüléket ki és újból be.
Karbantartás és ápolás
FIGYELMEZTETÉS!
Az elektromos szerszámon történő minden munkavégzés előtt ki kell húzni a hálózati csatlakozót.
i MEGJEGYZÉS
Cseréhez csak a gyártómű eredeti alkatrészeit használja. Idegen gyártmányok használata esetén megszünnek a gyártó cég garanciális kötelezettségei.
Tisztítás
FIGYELMEZTETÉS!
Nem szabad vizet, vagy folyékony tisztítószert használni.
A ház belső terét és a motort száraz sürített levegővel rendszeresen át kell fújni.
Tisztítsa meg száraz sűrített levegővel a védőburkolatot, ill. a vezetőasztalt. A makacs rátapadt szennyeződéseket ecsettel vagy kefével távolítsa el.
Javítások
Javításokat kizárólag a gyártó cég által felhatalmazott ügyfélszolgálati műhely végezhet.
i MEGJEGYZÉS
A motorházon lévő csavarokat a garanciaidő alatt ne csavarja ki. Ennek figyelmen kívül hagyása esetén megszűnnek a gyártó cég garanciális kötelezettségei.
Pótalkatrészek és tartozékok
Robbantott rajzok és pótalkatrész-jegyzékek honlapunkon találhatók: www.flex-tools.com
Ártalmatlanítási tudnivalók
FIGYELMEZTETÉS!
A kiszolgált készülékeket a hálózati kábel eltávolításával használhatatlanokká kell tenni.
Csak az EU tagországai számára. Sohase dobja az elektromos szerszá- mokat a háztartási hulladék közé!
Az EK elhasznált elektromos és elektronikus készülékekre vonatkozó 2012/19/EU európai és a nemzeti jogba átvett iránymutatása szerint az elhasznált elektromos szerszámokat elkülönítve kell gyűjteni, és gondoskodni kell a környezetkímélő módon történő újrahasznosításukról.
i MEGJEGYZÉS
Az ártalmatlanítási lehetőségekről tájékozódjon a szakkereskedőknél!
CE-Megfelelőség
Az megfelelőségi nyilatkozatot a jelen kezelési útmutató I. függeléke tartalmazza.
Felelősség kizárása
A gyártó cég és a képviselői nem felelnek az olyan károkért vagy az üzletmenet megszakadása miatt elmaradt nyereségért, amelyeket a termék vagy a termék nem megengedett használata okozott.
A gyártó cég és a képviselői nem felelnek az olyan károkért, amelyek szakszerűtlen használat miatt vagy más gyártó cégek gyártmányaival összefüggésben keletkeztek.
