HASZNÁLATI ÚTMUTATÓ DD 2G 12LD Flex

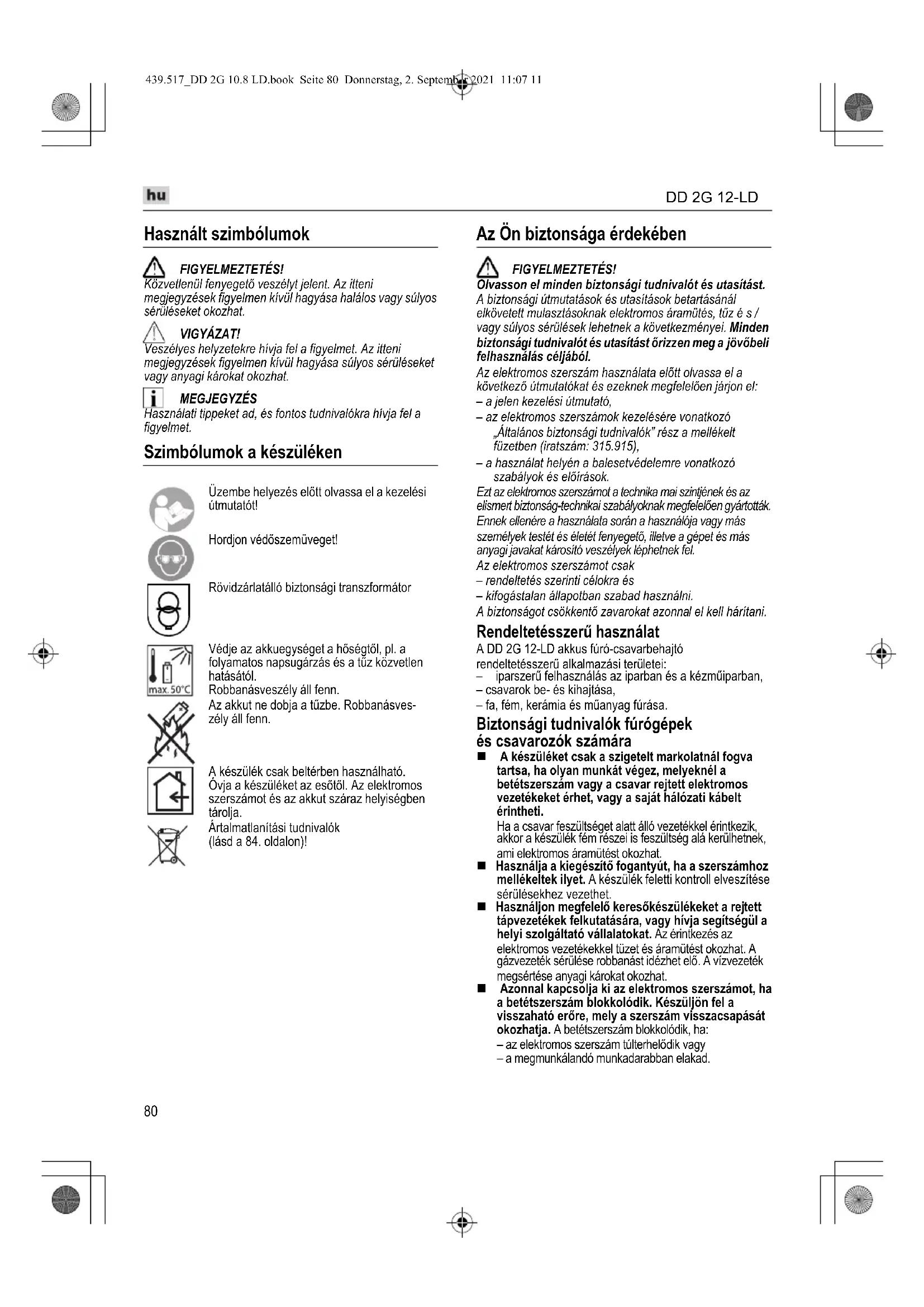

Használt szimbólumok FIGYELMEZTETÉS! Közvetlenül fenyegető veszélyt jelent. Az itteni megjegyzések figyelmen kívül hagyása halálos vagy súlyos sérüléseket okozhat. VIGYÁZAT! Veszélyes helyzetekre hívja fel a figyelmet. Az itteni megjegyzések figyelmen kívül hagyása súlyos sérüléseket vagy anyagi károkat okozhat. MEGJEGYZÉS Használati tippeket ad, és fontos tudnivalókra hívja fel a figyelmet. Szimbólumok a készüléken Az Ön biztonsága érdekében FIGYELMEZTETÉS! Olvasson el minden biztonsági tudnivalót és utasítást. A biztonsági útmutatások és utasítások betartásánál elkövetett mulasztásoknak elektromos áramütés, tűzés/ vagy súlyos sérülések lehetnek a következményei. Minden biztonsági tudnivalót és utasítást őrizzen meg a jövőbeli felhasználás céljából. Az elektromos szerszám használata előtt olvassa el a következő útmutatókat és ezeknek megfelelően járjon el: – a jelen kezelési útmutató, – az elektromos szerszámok kezelésére vonatkozó „Általános biztonsági tudnivalók” rész a mellékelt füzetben (iratszám: 315.915), – a használat helyén a balesetvédelemre vonatkozó szabályok és előírások. Ezt az elektromos szerszámot a technika mai szintjének és az elismert biztonság-technikai szabályoknak megfelelően gyártották. Ennek ellenére a használata során a használója vagy más személyek testét és életét fenyegető, illetve a gépet és más anyagi javakat károsító veszélyek léphetnek fel. Az elektromos szerszámot csak – rendeltetés szerinti célokra és – kifogástalan állapotban szabad használni. A biztonságot csökkentő zavarokat azonnal el kell hárítani. Rendeltetésszerű h asználat A DD 2G 12-LD akkus fúró-csavarbehajtó rendeltetésszerű alkalmazási területei: –iparszerű felhasználás az iparban és a kézműiparban, – csavarok be- és kihajtása, – fa, fém, kerámia és műanyag fúrása. Biztonsági tudnivalók fúrógépek és csavarozók számára A készüléket csak a szigetelt markolatnál fogva tartsa, ha olyan munkát végez, melyeknél a betétszerszám vagy a csavar rejtett elektromos vezetékeket érhet, vagy a saját hálózati kábelt érintheti. Ha a csavar feszültséget alatt álló vezetékkel érintkezik, akkor a készülék fém részei is feszültség alá kerülhetnek, ami elektromos áramütést okozhat. Használja a kiegészítő fogantyút, ha a szerszámhoz mellékeltek ilyet. A készülék feletti kontroll elveszítése sérülésekhez vezethet. Használjon megfelelő keresőkészülékeket a rejtett tápvezetékek felkutatására, vagy hívja segítségül a helyi szolgáltató vállalatokat. Az érintkezés az elektromos vezetékekkel tüzet és áramütést okozhat. A gázvezeték sérülése robbanást idézhet elő. A vízvezeték megsértése anyagi károkat okozhat. Azonnal kapcsolja ki az elektromos szerszámot, ha a betétszerszám blokkolódik. Készüljön fel a visszaható erőre, mely a szerszám visszacsapását okozhatja. A betétszerszám blokkolódik, ha: – az elektromos szerszám túlterhelődik vagy – a megmunkálandó munkadarabban elakad. Üzembe helyezés előtt olvassa el a kezelési útmutatót! Hordjon védőszemüveget! Rövidzárlatálló biztonsági transzformátor Védje az akkuegységet a hőségtől, pl. a folyamatos napsugárzás és a tűz közvetlen hatásától. Robbanásveszély áll fenn. Az akkut ne dobja a tűzbe. Robbanásves- zély áll fenn. A készülék csak beltérben használható. Óvja a készüléket az esőtől. Az elektromos szerszámot és az akkut száraz helyiségben tárolja. Ártalmatlanítási tudnivalók (lásd a 84. oldalon)! 439.517_DD 2G 10.8 LD.book Seite 80 Donnerstag, 2. September 2021 11:07 11DD 2G 12-LD

Az elektromos szerszámot mindig tartsa kellően szorosan. A csavarok meghúzása és kioldása során rövid ideig nagy visszaható erő léphet fel. Biztosítsa a munkadarabot. A befogószerkezetekkel vagy satuval rögzített munkadarab biztosabban tartható, mint az Ön kezével. Várja meg, hogy az elektromos kéziszerszám teljesen megálljon, mielőtt letenné. A betétszerszám beakadhat, és emiatt elvesztheti az elektromos szerszám feletti ellenőrzést. Kizárólag eredeti akkumulátort használjon az elektromos szerszám típustábláján szereplő feszültséggel. Egyéb (utángyártott, átalakított, vagy más gyártótól származó) akku használata esetén az akku felrobbanása miatti sérülésveszély és anyagi károsodás veszélye áll fenn. Biztonsági tudnivalók az akkuk használatához Ne nyissa fel az akkut. Rövidzárlat veszélye áll fenn. Óvja az akkut a hőtől, például a tartós napsugárzástól, a tűztől, valamint a víztől és a nedvességtől. Robbanásveszély áll fenn. Az akku sérülése és szakszerűtlen használata esetén az akkuból gőzök léphetnek ki. Engedjen be friss levegőt, és panasz esetén forduljon orvoshoz. A gőzök irritálhatják a légutakat. Hibás alkalmazás esetén az akkumu-látorból folyadék léphet ki. Kerülje el az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe került az akkumulátor- folyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezenkívül egy orvost. Akilépő akkumulátorfolyadék bőrirritációt és égési sérülést okozhat. Csak a gyártó által ajánlott töltőberendezéssel töltse az akkumulátorokat. Ha egy bizonyos fajta akkumulátorhoz való töltőberendezéssel másfajta akkumulátort tölt, tűzveszély áll fenn. Hegyes tárgyak, pl. szög vagy csavarhúzó vagy külső erőbehatás által károsodhat az akkumulátor. Belső rövidzárlat jöhet létre és az akkumulátor meggyulladhat, füstölhet, felrobbanhat vagy túlhevülhet. Töltőkészülék Mindig ellenőrizze, hogy a hálózati feszültség megfelel-e a töltőkészülék típustábláján megadott feszültségnek. A töltőkészülék csatlakozódugója illeszkedjen a csatlakozóaljzathoz. A csatlakozódugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékekkel kapcsolatban ne használjon csatlakozóadaptert. A változtatás nélküli csatlakozódugók és a megfelelő csatlakozóaljzatok csökkentik az áramütés kockázatát. Csak száraz helyiségekben használja atöltőkészüléket és kerülje a nedvességgel és esővel való érintkezést. Ha víz hatol be a töltőkészülékbe, az megnöveli az áramütés veszélyét. Ne használja a töltőkészüléket, ha külső behatásra megsérült a kábel, a csatlakozódugó vagy maga a készülék. Vigye el a töltőkészüléket a legközelebbi szakszervizbe. Semmi esetre se nyissa ki a töltőkészüléket. Üzemzavar esetén vigye egy szakszervizbe. Ne helyezzen semmilyen tárgyat a töltőkészülékre, és ne állítsa fel azt puha felületen. Tűzveszély. Különleges biztonsági szabályok Az elektromos szerszámon végzett munkák előtt a forgásirány-váltókapcsolót (2) mindig fordítsa középállásba. A forgásirány-váltókapcsoló (2), illetve a fordulatszám- beállítás (4) csak álló szerszám mellett használható. Az elektromos szerszám jelöléséhez csak ragasztható címkéket szabad használni. Ne fúrjon lyukakat az elektromos szerszám házába! Zaj és vibráció MEGJEGYZÉS Az A értékelésű zajszint értékei, valamint a rezgés súlyozott négyzetes középértékei a az 6. A zaj- és rezgésértékeket az EN 60745-nek megfelelően állapították meg. FIGYELMEZTETÉS! A megadott mérési értékek új készülékekre vonatkoznak. A napi felhasználás során változnak a zaj- és rezgésértékek. MEGJEGYZÉS A jelen utasításokban megadott rezgésszint értéke az EN 60745-ben szabályozott mérési eljárásnak megfelelően került lemérésre, és használható elektromos szerszámok egymással történő összehasonlításhoz. Az érték alkalmas a rezgésterhelés előzetes megbecsülésére is. A megadott rezgésszintérték az elektromos szerszám legfőbb alkalmazásait reprezentálja. Ha az elektromos szerszámot azonban más alkalmazásokhoz, eltérő szerszámokkal használják, vagy nem megfelelően tartják karban, a rezgésszint értéke eltérő lehet. Ez jelentősen megnövelheti a rezgéster-helést a munkavégzés teljes időtartama alatt. A rezgésterhelés pontos megbecsüléséhez azokat az időket is figyelembe kell venni, melyekben a készülék kikapcsol, vagy ugyan működik, azonban ténylegesen nincs használatban. Ez jelentősen csökkentheti a rezgésterhelést a munkavégzés teljes időtartama alatt. Határozzon meg további biztonsági intézkedéseket a kezelő védelmére a rezgések hatása ellen, például: az elektromos és a használt szerszámok karbantartásával, a kezek melegen tartásával, a munka-folyamatok megszervezésével. VIGYÁZAT! 85 dB(A) hangnyomás fölött hallásvédőt kell hordani. Áttekintés (A. ábra) 1Kapcsoló Ki- és bekapcsoláshoz, valamint a maximális fordulatszámig történő felgyorsításhoz 2 Forgásirány-váltókapcsoló 3 Sebesség-váltókapcsoló 4 Forgatónyomaték-választó gyűrű 439.517_DD 2G 10.8 LD.book Seite 81 Donnerstag, 2. September 2021 11:07 11DD 2G 12-

5 Gyorsbefogó fúrótokmány 6 A munkaterületet megvilágító lámpa 7 Kézi fogantyú 8 Az akku rekesze 9 Li-ion akku (2,5 Ah/4,0 Ah/6,0 Ah) 10 Az akku kioldógombja 11 Az akku állapotjelzője 12 Övkapocs 13 Bittartó 14 Rögzítőcsavar Használati útmutató Üzembe helyezés előtt Az elektromos szerszámot és a tartozékokat ki kell csomagolni, és ellenőrizni kell a szállítmány teljességét és a szállítási sérüléseket. A mellékelt csavarral rögzítse az övkapcsot vagy a bittartót (B ábra). MEGJEGYZÉS Az akkuk a szállítás során nincsenek teljesen feltöltve. Az első használat előtt az akkukat teljesen fel kell tölteni. Lásd: „Töltőkészülék (L. ábra)/A töltési folyamat”. Az akku behelyezése/cseréje A töltött akkut teljesen nyomja be az elektromos szerszámba, míg kattanással nem rögzül (C. ábra). A kivételhez nyomja meg a kioldó gombot (1.), és húzza ki az akkut (2.) (D. ábra). VIGYÁZAT! Használaton kívül óvja az akku érintkezőit. A laza fém alkatrészek az érintkezőket rövidre zárhatják – robbanás- és tűzveszély áll fenn! Az akku töltési állapota (E. ábra) A gomb megnyomásával az akku LED-es állapotkijelzőjén ellenőrizhető az akku töltési állapota. A kijelző 5 másodperc után kialszik. Ha a LED-ek egyike villog, az akkut fel kell tölteni. Ha a gomb megnyomásakor egy LED sem világít, akkor az akku hibás és ki kell cserélni. Forgásirány-váltás (F. ábra) VIGYÁZAT! A forgásirányt csak az elektromos szerszám nyugalmi helyzetében szabad megváltoztatni. Állítsa a forgásirány-váltókapcsolót a szükséges pozícióba: – Balra: az óramutató járásával szemben (csavarok kicsavarása, illetve kioldása) – Jobbra: az óramutató járásának irányában (fúrás, csavarok behajtása, illetve meghúzása) – Középen: bekapcsolási zár (szerszámcsere, az elektromos szerszámon végzett munka) Forgatónyomaték-választó (G. ábra) VIGYÁZAT! A forgatónyomatékot csak az elektromos szerszám nyugalmi helyzetében szabad megváltoztatni. Forgassa a forgatónyomaték-választó gyűrűt a kívánt állásba. MEGJEGYZÉS Fúrás állásban a csúszókuplung deaktiválva van. Sebesség-előválasztás (H. ábra) VIGYÁZAT! A sebességet csak az elektromos szerszám nyugalmi helyzetében szabad megváltoztatni. A váltókapcsolót állítsa a kívánt helyzetbe: 1: kis sebesség, nagy nyomaték 2: nagy sebesség, kis nyomaték A szerszámok behelyezése (I. ábra) VIGYÁZAT! Az elektromos szerszámon végzett munkák előtt a forgásirány-váltókapcsolót (2) mindig fordítsa középállásba. A fúrótokmányban szilárdan rögzülnek az 1,5–10 mm átmérőjű fúrószárak, az ¼"-es csavarozó bitek és az ¼"-es bittartók. Az elektromos szerszámot tartsa meg egyik kezével, és másik kezével csavarja be a fúrótokmányt. – Az óramutató járásával ellentétesen elforgatva a fúrótokmány kinyílik. – Az óramutató járásának irányába forgatva a fúrótokmány összezárul. Helyezze be a szerszámot. Zárja össze teljesen a fúrótokmányt. Állítsa a forgásirány-váltókapcsolót a szükséges pozícióba (bal/jobb). Próbajáratást kell végezni, hogy a szerszámok központos befogását ellenőrizze. Az elektromos szerszám bekapcsolása (J. ábra) A készülék bekapcsolása: Nyomja meg a kapcsolót. Az elektromos szerszám kapcsolója lehetővé teszi a fordulatszám fokozatmentes növelését a maximális értékig. A gép kikapcsolása: Engedje el a kapcsolót. MEGJEGYZÉS – Az elektromos szerszám fékkel van ellátva, mely a betétszerszámot a kapcsoló elengedésekor azonnal leállítja. – Az elektromos szerszám tartós használata során teljesen benyomott kapcsolóval kell dolgozni. 1–17: Csavarozás Fúrás 439.517_DD 2G 10.8 LD.book Seite 82 Donnerstag, 2. September 2021 11:07 11DD 2G 12-LD

Munkák az elektromos szerszámmal (K. ábra) VIGYÁZAT! Az elektromos szerszámon végzett munkák előtt a forgásirány- váltókapcsolót (2) mindig fordítsa középállásba.

1. Helyezze be az akkut.

2. Helyezze be a szerszámot (fúrók, csavarbitek,

3. A forgatónyomaték-választót állítsa a kívánt helyzetbe.

4. Állítsa a sebességet a kívánt fokozatba.

5. Állítsa be a forgásirányt.

6. Fogja meg az elektromos szerszám fogantyúját az

egyik kezével, és vegye fel a munkapozíciót. Járó motor mellett soha se működtesse a forgásirány-váltókapcsolót, ill. a fordulatszám- beállítást!

7. Kapcsolja be a gépet.

A munka befejezése után:

8. Engedje el a kapcsolót.

9. Állítsa középső helyzetbe a forgásirá

nyváltókapcsolót (2). Töltőkészülék (L. ábra) A töltőkészülék rendeltetésszerűen az alábbi típusú FLEX-akkuk töltésére szolgál: 1 Az akku rekesze 2 Érintkezők 3 LED hibaüzenet (piros) 4 LED töltési állapot (zöld) 5 Szellőzőnyílások 6 Hálózati kábel hálózati csatlakozóval LED kijelzések A töltési folyamat VIGYÁZAT! A mellékelt töltőkészülékkel csak eredeti akkukat töltsön fel. Csatlakoztassa a töltőkészülék hálózati csatlakozóját. Röviden felvillan a LED hibaüzenet és a LED töltési állapot.

Az akkut helyezze ütközésig a töltőkészülékbe (M. ábra). A LED töltési állapot villog és az akku töltődik. Ha teljesen feltöltődött az akku, a LED töltési állapot folyama tosan világít. Vegye ki az akkut a töltőkészülékből (N. ábra). Húzza ki a hálózati csatlakozót. Hibaüzenetek Ha az akku töltőkészülékbe való behelyezése után a következő hibaüzenetek egyikét jelzik a LED-ek, akkor az akku vagy a töltőkészülék meghibásodott. A LED hibaüzenet folyamatosan világít: – Az akku túl meleg vagy túl hideg. A töltési folyamat elindul, amint az akku eléri a töltési hőmérsékletét (0 °C...40 °C). A LED hibaüzenet villog vagy a két LED egyike se világít: – Vegye ki az akkut a töltőkészülékből. Ellenőrizze a töltőkészülék és az akku érintkezőit, hogy nincs-e rajtuk szennyeződés, ill. adott esetben tisztítsa meg őket. Helyezze be újból az akkut. Ha a kijelző változatlan, az akkumulátor meghibásodott. Cserélje ki az akkumulátort vagy vizsgáltassa meg szakszervizben. – Ha egy másik akkunál is ugyanez a hibaüzenet jelenik meg, akkor a töltőkészülék a hibás. Javíttassa meg a töltőkészüléket egy szakszervizben. Az akku hosszú élettartamával kapcsolatos tanácsok VIGYÁZAT! – Az akkut soha ne tárolja 0 °C alatti vagy 40 °C feletti hőmérsékleten. – Az akkukat ne töltse magas páratartalmú környezetben vagy magas környezeti hőmérsékleten. – Ne fedje le az akkukat és a töltőkészülékeket a töltés során. – A töltés befejezésekor a töltőkészüléket húzza ki a konnektorból. A töltési folyamat alatt az akku és a töltőkészülék felmelegedhet. Ez teljesen normális! A lítium-ion akkumulátorok nem rendelkeznek memória effektussal. Ennek ellenére az akkukat a feltöltés előtt teljesen le kell meríteni, és a töltési folyamatot mindig teljesen be kell fejezni. A hosszabb ideig nem használt akkukat részlegesen feltöltve, hűvös helyen tárolja. Karbantartás és ápolás Tisztítás FIGYELMEZTETÉS! Fémek megmunkálásakor szélsőséges alkalmazásoknál áramvezető por rakódhat le a ház belső terében. Az elektromos szerszámot és a szellőzőnyílásait rendszeresen tisztítsa meg. A gyakoriság a megmunkálandó anyagtól és a használat időtartamától függ. A ház belső terét és a motort száraz sűrített levegővel rendszeresen át kell fújni. Eközben járassa az elektromos szerszámot. piros zöld nem- világít villog Az akku töltődik. nem- világít világít A töltési folyamat véget ért. Fenntartó töltés. Lásd: „A töltési folyamat”. vil log nem- világít Az akku túl meleg vagy túl hideg. világít nem- világít Az akku vagy a töltőkészülék hibás. Lásd: „Hibaüzenetek”. 439.517_DD 2G 10.8 LD.book Seite 83 Donnerstag, 2. September 2021 11:07 11 – AP 12/2,5 – AP 12/5,0 – AP 10,8/2,5 – AP 10,8/4,0 – AP 10,8/6,0DD 2G 12-

Töltőkészülék FIGYELMEZTETÉS! Minden munkavégzés előtt a hálózati csatlakozót ki kell húzni. Nem szabad vizet, vagy folyékony tisztítószert használni. A port és szennyeződést ecsettel vagy száraz törlőruhával távolítsa el a burkolatról. Javítások Javításokat kizárólag a gyártó cég által felhatalmazott ügyfélszolgálati műhely végezhet. Pótalkatrészek és tartozékok További tartozékokat, főként betétszerszámokat, a gyártó cég katalógusaiban talál. Robbantott rajzok és pótalkatrész-jegyzékek honlapunkon találhatók: www.flex-tools.com Szállítás A szállítási csomagban található akku lítium ekvivalens értéke az érvényes határérték alatt van. Emiatt az akku külön alkatrészként, illetve a szállítási csomag részét képező elektromos szerszám nem tartozik a veszélyes anyagokra vonatkozó helyi vagy nemzetközi előírások hatálya alá

Több, lítium-ion akkus készülék szállítása esetén ezek az előírások hatályossá válhatnak, és speciális biztonsági intézkedések válhatnak szükségessé (pl. a csomagolásnál). Ebben az esetben tájékozódjon a célországban érvényes előírásokról. -megfelelőség Egyedüli felelősségünk tudatában kijelentjük, hogy az 6. oldalon alatt leírt termék megfelel az alábbi szabványoknak vagy normatív dokumentumoknak: EN 60745, a 2014/30/EU, a 2006/42/EK és a 2011/65/EU irányelvek rendelkezései szerint. Aműszaki dokumentációkért felelős: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Ártalmatlanítási tudnivalók FIGYELMEZTETÉS! A leselejtezett elektromos kéziszerszámokat az ártalmatlanítás előtt tegye használhatatlanná: – az elektromos hálózatról üzemelő elektromos kéziszerszámokat a hálózati kábel eltávolításával, – az akkumulátorról üzemelő elektromos kéziszerszámokat az akku eltávolításával. Csak az EU tagországai számára. Soha ne dobja az elektromos szerszámokat a háztartási hulladékba! Az EK használt elektromos és elektronikus készülékekre vonatkozó 2012/19/EU európai irányelvének és a nemzeti jogba átvett változatának megfelelően a használt elektromos szerszámokat elkülönítve kell gyűjteni, és gondoskodni kell a környezetkímélő módon történő újrahasznosításukról. Nyersanyag visszanyerése a hulladék ártalmatlanítása helyett. A készüléket, a tartozékokat és a csomagolást környezetvédelmi szempontból megfelelő újrafelhasználásra kell eljuttatni. A szelektív újrahasznosításhoz a műanyag alkatrészek jelöléssel rendelkeznek. FIGYELMEZTETÉS! Az akkumulátorokat/elemeket nem szabad a háztartási szemétbe, tűzbe vagy vízbe dobni. Az elhasználódott akkukat nem szabad kinyitni. Az akkukat/elemeket össze kell gyűjteni, és újra fel kell használni vagy környezetbarát módon ártalmatlanítani kell őket. Csak az EU tagországai számára: A 2006/66/EK irányelv szerint a meghibásodott vagy elhasznált akkukat/elemeket újra kell hasznosítani. MEGJEGYZÉS Az ártalmatlanítási lehetőségekről tájékozódjon a szakkereskedőknél. Felelősség kizárása A gyártó cég és a képviselői nem felelnek az olyan károkért vagy az üzletmenet megsza-kadása miatt elmaradt nyereségért, amelyeket a termék vagy a termék nem megengedett használata okozott. A gyártó cég és a képviselője nem felel azokért a károkért, amelyek a készülék szakszerűtlen alkalmazása miatt vagy más gyártó cégek termékeivel kapcsolatban következnek be. 439.517_DD 2G 10.8 LD.book Seite 84 Donnerstag, 2. September 2021 11:07 11DD 2G 12-LD
