BEDIENUNGSANLEITUNG DD 2G 12LD Flex

– Stufe 1 – Stufe 2 min

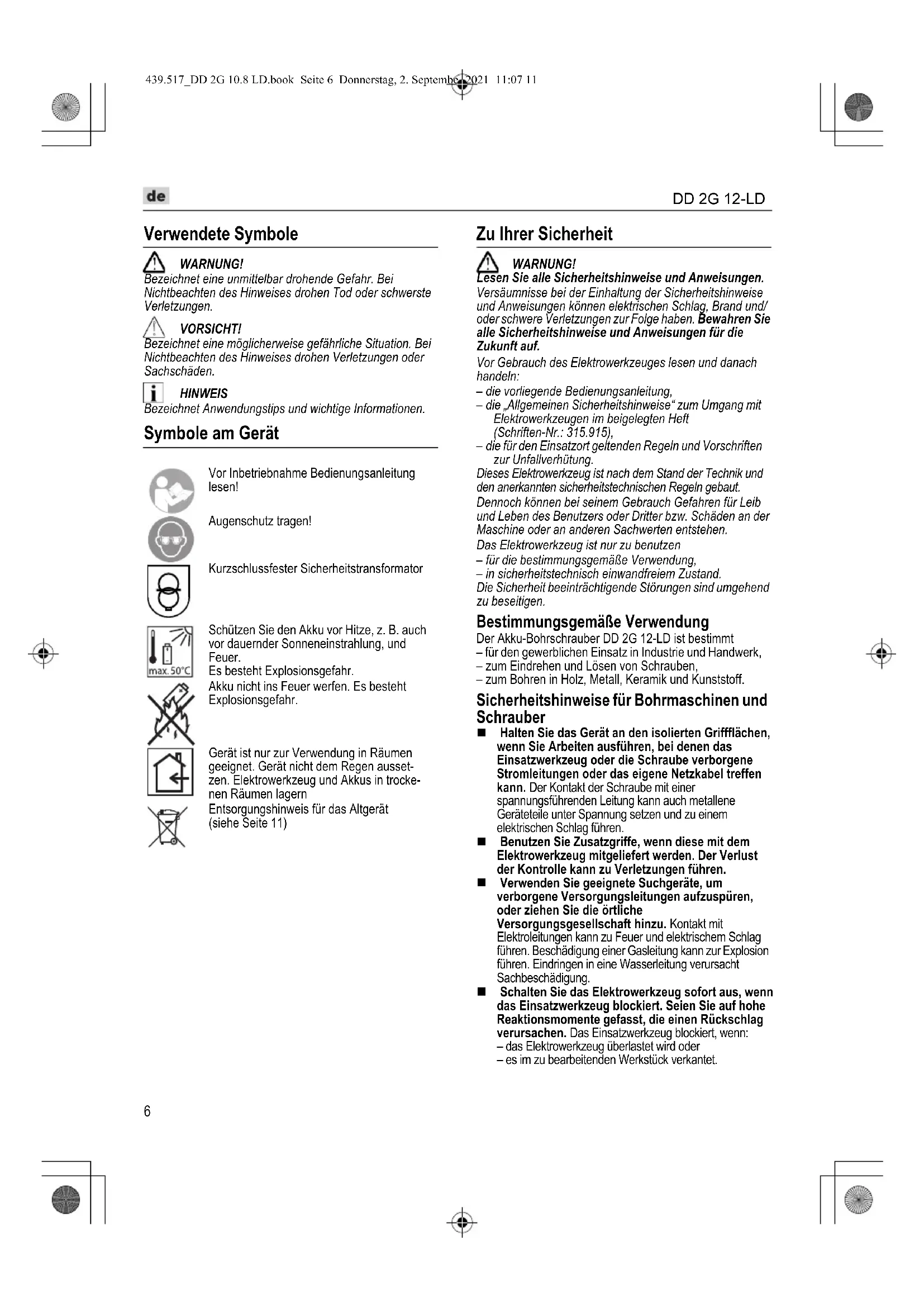

1,5 439.517_DD 2G 10.8 LD.book Seite 5 Donnerstag, 2. September 2021 11:07 11 AP 12/2,5 AP 12/5,0 AP 10,8/2,5 AP 10,8/4,0 AP 10,8/6,0 0–40 0–70 0–40 0–55 0–85 AP 12/2,5 AP 12/5,0 AP 10,8/2,5 AP 10,8/4,0 AP 10,8/6,0 0,3 0,4 0,3 0,4 0,46 Verwendete Symbole WARNUNG! Bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen. VORSICHT! Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises drohen Verletzungen oder Sachschäden. HINWEIS Bezeichnet Anwendungstips und wichtige Informationen. Symbole am Gerät Zu Ihrer Sicherheit WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/ oder schwere Verletzungen zur Folge haben. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Vor Gebrauch des Elektrowerkzeuges lesen und danach handeln: – die vorliegende Bedienungsanleitung, – die „Allgemeinen Sicherheitshinweise“ zum Umgang mit Elektrowerkzeugen im beigelegten Heft (Schriften-Nr.: 315.915), – die für den Einsatzort geltenden Regeln und Vorschriften zur Unfallverhütung. Dieses Elektrowerkzeug ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei seinem Gebrauch Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden an der Maschine oder an anderen Sachwerten entstehen. Das Elektrowerkzeug ist nur zu benutzen – für die bestimmungsgemäße Verwendung, – in sicherheitstechnisch einwandfreiem Zustand. Die Sicherheit beeinträchtigende Störungen sind umgehend zu beseitigen. Bestimmungsgemäße Verwendung Der Akku-Bohrschrauber DD 2G 12-LD ist bestimmt – für den gewerblichen Einsatz in Industrie und Handwerk, – zum Eindrehen und Lösen von Schrauben, – zum Bohren in Holz, Metall, Keramik und Kunststoff. Sicherheitshinweise für Bohrmaschinen und Schrauber Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug oder die Schraube verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. Benutzen Sie Zusatzgriffe, wenn diese mit dem Elektrowerkzeug mitgeliefert werden. Der Verlust der Kontrolle kann zu Verletzungen führen. Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung. Schalten Sie das Elektrowerkzeug sofort aus, wenn das Einsatzwerkzeug blockiert. Seien Sie auf hohe Reaktionsmomente gefasst, die einen Rückschlag verursachen. Das Einsatzwerkzeug blockiert, wenn: – das Elektrowerkzeug überlastet wird oder – es im zu bearbeitenden Werkstück verkantet. Vor Inbetriebnahme Bedienungsanleitung lesen! Augenschutz tragen! Kurzschlussfester Sicherheitstransformator Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, und Feuer. Es besteht Explosionsgefahr. Akku nicht ins Feuer werfen. Es besteht Explosionsgefahr. Gerät ist nur zur Verwendung in Räumen geeignet. Gerät nicht dem Regen ausset- zen. Elektrowerkzeug und Akkus in trocke- nen Räumen lagern Entsorgungshinweis für das Altgerät (siehe Seite 11) 439.517_DD 2G 10.8 LD.book Seite 6 Donnerstag, 2. September 2021 11:07 11 DD 2G 12-

Halten Sie das Elektrowerkzeug gut fest. Beim Festziehen und Lösen von Schrauben können kurzfristig hohe Reaktionsmomente auftreten. Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen. Verwenden Sie nur Original-Akkus mit der auf dem Typenschild Ihres Elektrowerkzeugs angegebenen Spannung. Bei Gebrauch anderer Akkus, z.B. Nachahmungen, aufgearbeiteter Akkus oder Fremdfabrikaten, besteht die Gefahr von Verletzungen sowie Sachschäden durch explodierende Akkus. Sicherheitshinweise zum Umgang mit Akkus Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr. Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhitzen. Ladegerät Überprüfen Sie immer, ob die Netzspannung der auf dem Typenschild des Ladegeräts angegebenen Spannung entspricht. Der Anschlussstecker des Ladegerätes muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. Setzen Sie das Ladegerät nur in trockenen Räumen ein und vermeiden Sie den Kontakt mit Nässe und Regen. Das Eindringen von Wasser in das Ladegerät erhöht das Risiko eines elektrischen Schlags. Benutzen Sie niemals das Ladegerät, wenn Kabel, Stecker oder das Gerät selbst durch äußerliche Einwirkungen beschädigt sind. Bringen Sie das Ladegerät zur nächsten Fachwerkstatt. Öffnen Sie auf keinen Fall das Ladegerät. Bringen Sie es im Fall einer Störung in eine Fachwerkstatt. Legen Sie keine Gegenstände auf das Ladegerät und stellen Sie es nicht auf weichen Oberflächen ab. Es besteht Brandgefahr. Spezielle Sicherheitshinweise Vor allen Arbeiten am Elektrowerkzeug Drehrichtungsvorwahl-Schalter (2) in Mittelstellung stellen. Drehrichtungsvorwahl-Schalter (2) bzw. Drehmomenteneinstellung (4) nur bei stillstehendem Werkzeug betätigen. Zur Kennzeichnung des Elektrowerkzeugs nur Klebschilder verwenden. Keine Löcher in das Gehäuse bohren. Geräusch und Vibration HINWEIS Werte für den A-bewertete Geräuschpegel sowie die Schwingungsgesamtwerte der Tabelle auf Seite 6 entnehmen. Die Geräusch- und Schwingungswerte wurden entsprechend EN 60745 ermittelt. VORSICHT! Die angegebenen Messwerte gelten für neue Geräte. Im täglichen Einsatz verändern sich Geräusch- und Schwingungswerte. HINWEIS Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungs belastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe. VORSICHT! Bei einem Schalldruck über 85 dB(A) Gehörschutz tragen. 439.517_DD 2G 10.8 LD.book Seite 7 Donnerstag, 2. September 2021 11:07 118 Auf einen Blick (Abbildung A) 1Schalter Zum Ein- und Ausschalten sowie zum Hochfahren bis zur maximalen Drehzahl 2 Drehrichtungsvorwahl-Schalter 3 Geschwindigkeits-Wahlschalter 4 Drehring für Drehmomenteinstellung 5 Schnellspannbohrfutter 6 Arbeitsplatzbeleuchtung 7 Handgriff 8 Einschubschacht für Akku 9 Li-Ion-Akku (2,5 Ah/4,0 Ah/6,0 Ah) 10 Entriegelungstaste für Akku 11 Akkuzustands-Anzeige 12 Gürtelklammer 13 Bit-Halter 14 Befestigungsschraube Gebrauchsanweisung Vor der Inbetriebnahme Elektrowerkzeug und Zubehör auspacken und auf Vollständigkeit der Lieferung und Transportschäden kontrollieren. Gürtelklammer bzw. Bit-Halter mit beiliegender Schraube befestigen (Abbildung B). HINWEIS Die Akkus sind bei Lieferung nicht vollständig geladen. Vor dem ersten Betrieb die Akkus vollständig laden. Siehe dazu „Ladegerät (Abbildung L)/Ladevorgang“. Akku einsetzen/wechseln Geladenen Akku bis zum vollständigen Einrasten in das Elektrowerkzeug eindrücken (Abbildung C). Zum Entnehmen die Entriegelungstasten drücken (1.) und Akku herausziehen (2.) (Abbildung D). VORSICHT! Bei Nichtgebrauch die Kontakte des Akkus schützen. Lose Metallteile können die Kontakte kurzschließen, es besteht Explosions- und Brandgefahr! Ladezustand des Akkus (Abbildung E) Durch Drücken der Taste kann an den LED der Akkuzustands-Anzeige der Ladezustand geprüft werden. Die Anzeige erlischt nach 5 Sekunden. Blinkt eine der LED, muss der Akku geladen werden. Wenn nach dem Drücken der Taste keine LED leuchtet, ist der Akku defekt und muss ersetzt werden. Drehrichtungsvorwahl (Abbildung F) VORSICHT! Drehrichtung nur bei Stillstand des Elektrowerkzeugs ändern. Drehrichtungsvorwahl-Schalter auf die benötigte Position stellen: – Links: gegen den Uhrzeigersinn (Schrauben herausdrehen, Schrauben lösen) – Rechts: im Uhrzeigersinn (Bohren, Schrauben eindrehen, Schrauben festziehen) – Mitte: Einschaltsperre (Werkzeugwechsel, bei allen Arbeiten am Elektrowerkzeug) Drehmomentvorwahl (Abbildung G) VORSICHT! Drehmoment nur bei Stillstand des Elektrowerkzeugs ändern. Drehring für Drehmomenteinstellung auf die benötigte Position stellen. HINWEIS In der Bohr-Stellung ist die Rutschkupplung deaktiviert. Geschwindigkeitsvorwahl (Abbildung H) VORSICHT! Geschwindigkeit nur bei Stillstand des Elektrowerkzeugs ändern. Wahlschalter auf die benötigte Stufe stellen: 1: langsame Geschwindigkeit, hohes Drehmoment 2: schnelle Geschwindigkeit, niedriges Drehmoment Einsetzen der Werkzeuge (Abbildung I) VORSICHT! Vor allen Arbeiten am Elektrowerkzeug Drehrichtungsvorwahl-Schalter (2) in Mittelstellung stellen. Im Bohrfutter werden Bohrer mit einem Durchmesser von 1,5–10 mm, Schrauberbits ¼" sowie Bithalter ¼" sicher gehalten. Elektrowerkzeug mit einer Hand festhalten und das Bohrfutter mit der anderen Hand drehen. – Gegen den Uhrzeigersinn drehen, um das Bohrfutter weiter zu öffnen. – Im Uhrzeigersinn drehen, um das Bohrfutter zu schließen. Werkzeug einsetzen. Bohrfutter vollständig schließen. Drehrichtungsvorwahl-Schalter auf die benötigte Position (links/rechts) stellen. Probelauf durchführen, um die zentrische Einspannung der Werkzeuge zu prüfen. 1–17: Schrauben Bohren 439.517_DD 2G 10.8 LD.book Seite 8 Donnerstag, 2. September 2021 11:07 11 DD 2G 12-

Elektrowerkzeug einschalten (Abbildung J) Gerät einschalten: Schalter drücken. Der Schalter des Elektrowerkzeugs ermöglicht ein stufenweises Steigern der Drehzahl bis zum Maximalwert. Gerät ausschalten: Schalter loslassen. HINWEIS – Das Elektrowerkzeug verfügt über eine Bremse, die das Einsatzwerkzeug sofort nach Loslassen des Schalters stoppt. – Bei dauerhaftem Einsatz des Elektrowerkzeugs sollte hauptsächlich mit voll durchgedrücktem Schalter gearbeitet werden. Arbeiten mit dem Elektrowerkzeug (Abbildung K) VORSICHT! Vor allen Arbeiten am Elektrowerkzeug Drehrichtungsvorwahl-Schalter (2) in Mittelstellung stellen.

2. Werkzeug (Bohrer, Sc

hrauberbits, Bithalter) einsetzen.

3. Drehmomentvorwahl auf die benötigte Stufe stellen.

4. Geschwindigkeit auf die benötigte Stufe stellen.

5. Benötigte Drehrichtung einstellen.

6. Elektrowerkzeug mit einer Hand am Handgriff

ergreifen und Arbeitsposition einnehmen. Bei laufendem Motor niemals den Drehrichtungsvorwahl-Schalter bzw. Drehmomenteneinstellung betätigen!

7. Gerät einschalten.

8. Schalter loslassen.

9. Drehrichtungsvorwahl-Schalter (2) in Mittelstellung

stellen. Ladegerät (Abbildung L) Das Ladegerät CA 10,8/ CA 12 ist bestimmt zum Laden von FLEX-Akkus der Typen 1 Einschubschacht für Akku 2 Kontakte 3 LED Fehlermeldung (rot) 4 LED Ladezustand (grün) 5 Lüftungsschlitze 6 Netzkabel mit Netzstecker Anzeigen der LED Ladevorgang VORSICHT! Nur Originalakkus in das mitgelieferte Ladegerät einsetzen. Netzstecker des Ladegeräts einstecken. Die LED Fehlermeldung und die LED Ladezustand leuchten kurz auf. Akku bis zum Anschlag in das Ladegerät einschieben (Abbildung M). Die LED Ladezustand blinkt und der Akku wird geladen. Wenn der Akku voll geladen ist, leuchtet die LED Ladezustand dauernd. Akku aus dem Ladegerät entnehmen (Abbildung N). Netzstecker ziehen. Fehlermeldungen Wenn nach dem Einsetzen des Akkus in das Ladegerät eine der folgenden Anzeigen durch die LED erfolgt, liegt ein Fehler am Akku oder am Ladegerät vor. Die LED Fehlermeldung leuchtet dauernd: – Der Akku ist zu heiß bzw. zu kalt. Wenn der Akku die Ladetemperatur (0°C...40°C) erreicht hat, beginnt der Ladevorgang. Die LED Fehlermeldung blinkt oder es leuchtet keine der beiden LED: – Akku aus dem Ladegerät entnehmen. Kontakte am Ladegerät und am Akku auf Verschmutzung überprüfen, ggf. reinigen. Akku wieder einsetzen. Bei gleicher Anzeige ist der Akku defekt. Akku austauschen oder in einer Fachwerkstatt überprüfen lassen. – Wenn mit einem anderem Akku ebenfalls diese Fehlermeldung angezeigt wird, liegt ein Defekt am Ladegerät vor. Ladegerät von einer Fachwerkstatt überprüfen lassen. Hinweise für eine lange Akku-Lebensdauer VORSICHT! – Akkus niemals bei Temperaturen unter 0 °C bzw. über 40 °C laden. – Akkus nicht in Umgebung mit hoher Luftfeuchtigkeit oder Umgebungstemperatur laden. – Akkus und Ladegerät während des Ladevorgangs nicht bedecken. – Netzstecker des Ladegeräts nach Ende des Ladevorgangs ziehen. rot grün aus blinkt Akku wird geladen. aus an Ladevorgang beendet. Erhaltungsladung. Siehe „Ladevorgang“. blinkt aus Akku ist zu heiß bzw. zu kalt. an aus Akku oder Ladegerät defekt. Siehe „Fehlermeldungen“. 439.517_DD 2G 10.8 LD.book Seite 9 Donnerstag, 2. September 2021 11:07 11 – AP 12/2,5 – AP 12/5,0 – AP 10,8/2,5 – AP 10,8/4,0 – AP 10,8/6,010 Während des Ladevorgangs erwärmen sich Akku und Ladegerät. Das ist normal! Lithium-Ionen-Akkus weisen nicht den bekannten „Memory- Effekt“ auf. Trotzdem sollte ein Akku vor dem Aufladen vollständig entladen werden und der Ladevorgang immer vollständig abgeschlossen werden. Werden die Akkus längere Zeit nicht benutzt, Akkus teilweise geladen und kühl lagern. Wartung und Pflege Reinigung WARNUNG! Bei der Bearbeitung von Metallen kann sich bei extremem Einsatz leitfähiger Staub im Gehäuseinnenraum ablagern. Elektrowerkzeug und Lüftungsschlitze regelmäßig reinigen. Häufigkeit ist vom bearbeiteten Material und von der Dauer des Gebrauchs abhängig. Gehäuseinnenraum mit Motor regelmäßig mit trockener Druckluft ausblasen. Elektrowerkzeug dabei laufen lassen. Ladegerät WARNUNG! Vor allen Arbeiten Netzstecker ziehen. Kein Wasser oder flüssige Reinigungsmittel verwenden. Schmutz und Staub mit einem Pinsel oder trockenem Lappen vom Gehäuse entfernen. Reparaturen Reparaturen ausschließlich durch eine vom Hersteller autorisierte Kundendienstwerkstatt ausführen lassen. Ersatzteile und Zubehör Weiteres Zubehör, insbesondere Einsatzwerkzeuge, den Katalogen des Herstellers entnehmen. Explosionszeichnungen und Ersatzteillisten finden Sie auf unserer Homepage: www.flex-tools.com Transport Die Lithiumäquivalentmenge der im Lieferumfang enthaltenen Akkus liegt unter den einschlägigen Grenzwerten. Daher unterliegt der Akku als Einzelteil sowie das Elektrowerk zeug mit seinem Lieferumfang nicht nationalen oder internationalen Gefahrgutvorschriften

Beim Transport mehrerer Geräte mit Lithium-ionen-Akkus können diese Vorschriften relevant werden und besondere Sicherheitsmaßnahmen (z. B. für die Verpackung) erfordern. Informieren Sie sich in diesem Fall über die für das Einsatzland geltenden Vorschriften. -Konformität Wir erklären in alleiniger Verantwortung, dass das auf Seite 6 beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745 gemäß den Bestimmungen der Richtlinien 2014/30/EU, 2006/42/EG, 2011/65/EG. Verantwortlich für technische Unterlagen: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr 439.517_DD 2G 10.8 LD.book Seite 10 Donnerstag, 2. September 2021 11:07 11

29.06.2016; FLEX-Elektrowerkzeuge GmbH

EN 60745 FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 FLEX-Elektrowerkzeuge GmbH ; Bahnhofstrasse 15, D-71711 439.517_DD 2G 10.8 LD.book Seite 138 Donnerstag, 2. September 2021 11:07 11DD 2G 12- LD139 DD 2G 12-LD
