LIETOŠANAS INSTRUKCIJA DD 2G 12LD Flex

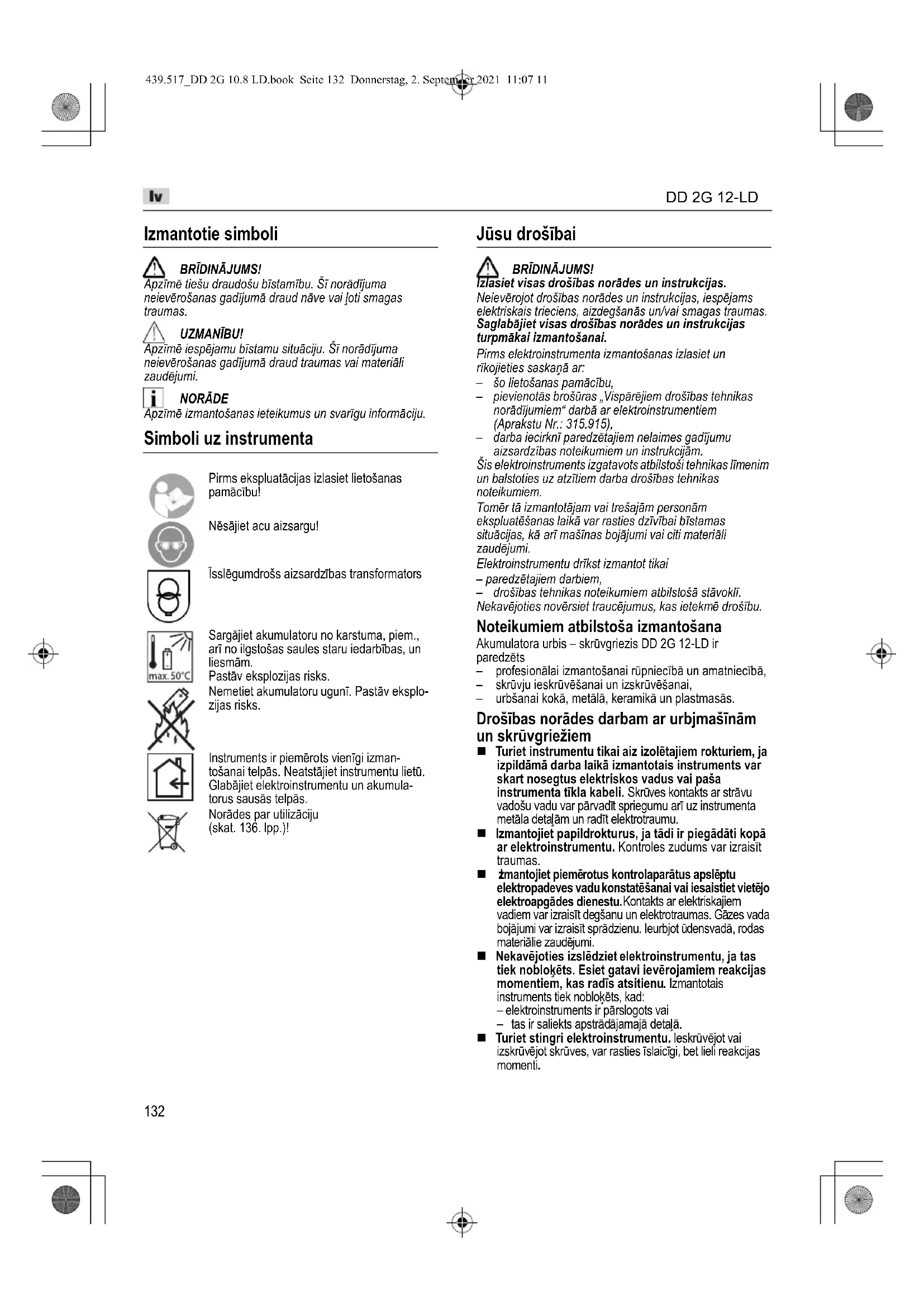

Izmantotie simboli BRĪDINĀJUMS! Apzīmē tiešu draudošu bīstamību. Šī norādījuma neievērošanas gadījumā draud nāve vai ļoti smagas traumas. UZMANĪBU! Apzīmē iespējamu bīstamu situāciju. Šī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi. NORĀDE Apzīmē izmantošanas ieteikumus un svarīgu informāciju. Simboli uz instrumenta Jūsu drošībai BRĪDINĀJUMS! Izlasiet visas drošības norādes un instrukcijas. Neievērojot drošības norādes un instrukcijas, iespējams elektriskais trieciens, aizdegšanās un/vai smagas traumas. Saglabājiet visas drošības norādes un instrukcijas turpmākai izmantošanai. Pirms elektroinstrumenta izmantošanas izlasiet un rīkojieties saskaņā ar: – šo lietošanas pamācību, – pievienotās brošūras „Vispārējiem drošības tehnikas norādījumiem“ darbā ar elektroinstrumentiem (Aprakstu Nr.: 315.915), – darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām. Šis elektroinstruments izgatavots atbilstoši tehnikas līmenim un balstoties uz atzītiem darba drošības tehnikas noteikumiem. Tomēr tā izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā arī mašīnas bojājumi vai citi materiāli zaudējumi. Elektroinstrumentu drīkst izmantot tikai – paredzētajiem darbiem, – drošības tehnikas noteikumiem atbilstošā stāvoklī. Nekavējoties novērsiet traucējumus, kas ietekmē drošību. Noteikumiem atbilstoša izmantošana Akumulatora urbis – skrūvgriezis DD 2G 12-LD ir paredzēts –profesionālai izmantošanai rūpniecībā un amatniecībā, –skrūvju ieskrūvēšanai un izskrūvēšanai, – urbšanai kokā, metālā, keramikā un plastmasās. Drošības norādes darbam ar urbjmašīnām un skrūvgriežiem Turiet instrumentu tikai aiz izolētajiem rokturiem, ja izpildāmā darba laikā izmantotais instruments var skart nosegtus elektriskos vadus vai paša instrumenta tīkla kabeli. Skrūves kontakts ar strāvu vadošu vadu var pārvadīt spriegumu arī uz instrumenta metāla detaļām un radīt elektrotraumu. Izmantojiet papildrokturus, ja tādi ir piegādāti kopā ar elektroinstrumentu. Kontroles zudums var izraisīt traumas.

zmantojiet piemērotus kontrolaparātus apslēptu elektropadeves vadu konstatēšanai vai iesaistiet vietējo elektroapgādes dienestu. Kontakts ar elektriskajiem vadiem var izraisīt degšanu un elektrotraumas. Gāzes vada bojājumi var izraisīt sprādzienu. Ieurbjot ūdensvadā, rodas materiālie zaudējumi. Nekavējoties izslēdziet elektroinstrumentu, ja tas tiek nobloķēts. Esiet gatavi ievērojamiem reakcijas momentiem, kas radīs atsitienu. Izmantotais instruments tiek nobloķēts, kad: – elektroinstruments ir pārslogots vai – tas ir saliekts apstrādājamajā detaļā. Turiet stingri elektroinstrumentu. Ieskrūvējot vai izskrūvējot skrūves, var rasties īslaicīgi, bet lieli reakcijas momenti. Pirms ekspluatācijas izlasiet lietošanas pamācību! Nēsājiet acu aizsargu! Īsslēgumdrošs aizsardzības transformators Sargājiet akumulatoru no karstuma, piem., arī no ilgstošas saules staru iedarbības, un liesmām. Pastāv eksplozijas risks. Nemetiet akumulatoru ugunī. Pastāv eksplo- zijas risks. Instruments ir piemērots vienīgi izman- tošanai telpās. Neatstājiet instrumentu lietū. Glabājiet elektroinstrumentu un akumula- torus sausās telpās. Norādes par utilizāciju (skat. 136. lpp.)! 439.517_DD 2G 10.8 LD.book Seite 132 Donnerstag, 2. September 2021 11:07 11DD 2G 12-LD

Nostipriniet detaļu. Detaļu ir drošāk nostiprināt iespīlēšanas ierīcēs vai skrūvspīlēs nekā turēt rokās. Pirms noliekat elektroinstrumentu, nogaidiet, kamēr tas pārstāj darboties. Izmantotais instruments var aizāķēties, tādējādi liekot zaudēt kontroli pār elektroinstrumentu. Izmantojiet vienīgi oriģinālos akumulatorus ar spriegumu, kāds norādīts jūsu elektroinstrumenta datu plāksnītē. Ja tiek izmantoti citādi akumulatori, piemēram, atdarinājumi, atjaunoti akumulatori vai citu firmu ražojumi, iespējams traumu un materiālo zaudējumu risks, ko rada eksplodējoši akumulatori. Drošības norādes par darbu ar akumulatoriem Neatveriet akumulatoru. Pastāv īsslēguma risks. Sargājiet akumulatoru no karstuma, piem., arī no ilgstošas saules staru iedarbības, kā arī liesmām, ūdens un mitruma. Pastāv eksplozijas risks. No bojāta vai nepareizi izmantota akumulatora var izplūst tvaiki. Nodrošiniet svaigu gaisu un sūdzību gadījumā vērsieties pie ārsta. Tvaiki var kairināt elpceļus. Nepareizas izmantošanas rezultātā no akumulatora var izlīt šķidrums. Izvairieties no saskaršanās ar to. Saskaroties ar šķidrumu aiz neuzmanības, noskalojiet to ar ūdeni. Ja šķidrums iekļūst acīs, tad papildus griezieties pie ārsta. Izplūdušais akumulatoru šķidrums var izraisīt ādas kairinājumus vai apdegumus. Uzlādējiet akumulatorus tikai ražotāja ieteiktajās uzlādes ierīcēs. Uzlādes ierīce, kura piemērota tikai noteikta tipa akumulatoru uzlādei, var izraisīt uguns bīstamību, ja tiek izmantota kopā ar citiem akumulatoriem. Akumulatoru var sabojāt ar tādiem smailiem priekšmetiem kā naglām un skrūvgriežiem vai ārēja spēka iedarbībā. Iespējams iekšējais īssavienojums un akumulators var aizdegties, sākt kūpēt, eksplodēt vai pārkarst. Uzlādes ierīce Vienmēr pārbaudiet, vai tīkla spriegums atbilst spriegumam, kāds norādīts uzlādes ierīces datu plāksnītē. Uzlādes ierīces pieslēguma spraudnim jābūt saderīgam ar kontaktligzdu. Spraudni nekādā gadījumā nedrīkst pārveidot. Neizmantojiet spraudņu adapterus kopā ar iezemētiem elektroinstrumentiem. Nepārveidoti spraudņi un piemērotas kontaktligzdas samazina elektrotraumu iespēju. Izmantojiet uzlādes ierīci vienīgi sausās telpās un nepieļaujiet saskari ar mitrumu vai lietu. Ūdens iekļūšana uzlādes ierīcē palielina elektrotraumu risku. Nekad nelietojiet uzlād es ierīci, ja ārējas iedarbības rezultātā ir bojāts kabelis, spraudnis vai pati ierīce. Nogādājiet uzlādes ierīci tuvākajā darbnīcā. Nekādā gadījumā neatveriet uzlādes ierīci. Ja ir darbības traucējumi, aiznesiet uz darbnīcu. Nelieciet uz uzlādes ierīces nekādus priekšmetus un nenovietojiet to uz mīkstām virsmām. Pastāv aizdegšanās risks. Īpašās drošības norādes Pirms uzsākat elektroinstrumenta apkopes darbus, pārvietojiet rotācijas virziena izvēles slēdzi (2) vidējā pozīcijā. Rotācijas virziena izvēles slēdzi (2) vai griezes momenta iestatījumu (4) drīkst nospiest tikai tad, kad instruments ir miera stāvoklī. Elektroinstrumenta apzīmēšanai izmantojiet tikai uzlīmes. Neurbiet korpusā caurumus. Trokšņi un vibrācija NORĀDE Ar A novērtēto trokšņu līmeni, kā arī kopējās vibrāciju vērtības skatīt tabulā ka 6. lpp. Trokšņu un svārstību koeficienti tika noteikti atbilstoši EN 60745. BRĪDINĀJUMS! Dotās mērījumu vērtības attiecas uz jauniem instrumentiem. Izmantojot katru dienu, trokšņa un vibrācijas vērtības mainās. NORĀDE Šajās tehniskajās prasībās norādītais vibrāciju līmenis ir izmērīts atbilstoši EN 60745 standartizētajai mērīšanas metodei, un to var izmantot, lai savstarpēji salīdzinātu elektroinstrumentus. Tas ir piemērots arī sākotnējai vibrāciju slodzes novērtēšanai. Dotais svārstību līmenis atbilst galvenajiem elektroinstrumenta izmantošanas veidiem. Ja elektroinstruments tiek izmantots citādi, tam ir citi darba instrumenti vai nepietiekama apkope, vibrāciju līmenis var atšķirties. Tas var ievērojami palielināt vibrāciju radīto slodzi visā darba periodā. Lai precīzi noteiktu vibrāciju slodzi, vajadzētu ņemt vērā arī laiku, kad instruments ir izslēgts vai darbojas, bet faktiski netiek izmantots darbā. Tas var ievērojami samazināt vibrāciju radīto slodzi visā darba periodā. Lai pasargātu lietotāju no vibrāciju iedarbības, nosakiet papildu aizsardzības pasākumus, piemēram: elektro-instrumenta un darba instrum entu apkope, roku siltuma uzturēšana, darba procesu organizācija. UZMANĪBU! Skaņas spiedienam pārsniedzot 85 dB(A), jālieto austiņas. Īss apskats (A attēls) 1Slēdzis Ieslēgšanai un izslēgšanai, maksimālā apgriezienu skaita sasniegšanai 2Rotācijas virziena izvēles slēdzis 3 Ātruma izvēles slēdzis 4 Griezes momenta iestatīšanas gredzens 5 Ātrās fiksācijas urbja patrona 6 Darbavietas apgaismojums 7Rokturis 8 Akumulatora nodalījums 9 Litija jonu akumulators (2,5 Ah/4,0 Ah/6,0 Ah) 10 Akumulatora atbloķēšanas taustiņš 439.517_DD 2G 10.8 LD.book Seite 133 Donnerstag, 2. September 2021 11:07 11DD 2G 12-LD

11 Akumulatora līmeņa indikators 12 Siksniņas skava 13 Uzgaļu turētājs 14 Stiprinājuma skrūve Lietošanas instrukcija Pirms ekspluatācijas Izpakojiet elektroinstrumentu un aprīkojumu, pārbaudiet piegādes komplektāciju un transportēšanas bojājumus. Ar pievienoto skrūvi piestipriniet siksniņas skavu vai uzgaļu turētāju (B attēls). NORĀDE Piegādes stāvoklī akumulatori navuzlādēti pilnībā. Pirms pirmreizējās lietošanas pilnībā uzlādējiet akumulatorus. Šai nolūkā skatīt „Uzlādes ierīce (L attēls)/Uzlādes process“. Akumulatora ievietošana/maiņa Uzlādētu akumulatoru iespiediet elektroinstrumentā, līdz tas pilnībā nofiksējas (C attēls). Lai izņemtu akumulatoru, nospiediet atbloķēšanas taustiņus (1.) un izvelciet akumulatoru (2.) (D attēls). UZMANĪBU! Ja akumulators netiek lietots, aizsargājiet akumulatora kontaktus. Metāla priekšmeti var savienot kontaktus īsslēgumā, izraisot eksplozijas un aizdegšanās risku! Akumulatora uzlādes līmenis (E attēls) Nospiežot taustiņu, akumulatora uzlādes indikatorā ar LED diodēm var pārbaudīt uzlādes līmeni. Rādījums nodziest pēc 5 sekundēm. Ja mirgo viena no LED diodēm, akumulators ir jāuzlādē. Ja pēc taustiņa nospiešanas neiedegas neviena LED diode, akumulatoram ir defekts, un tas ir jānomaina. Rotācijas virziena izvēle (F attēls) UZMANĪBU! Rotācijas virzienu var mainīt tikai elektroinstrumenta miera stāvoklī. Pārvietojiet rotācijas virziena izvēles slēdzi vajadzīgajā pozīcijā. – Pa kreisi: pretēji pulksteņrādītāju kustības virzienam (izskrūvēt vai atskrūvēt skrūves) – Pa labi: pulksteņrādītāju kustības virzienā (ieskrūvēt vai pievilkt skrūves, urbt) – Vidū: ieslēgšana bloķēta (darba instrumentu maiņa; veicot jebkādus darbus pie elektroinstrumenta) Griezes momenta izvēle (G attēls) UZMANĪBU! Griezes momentu var mainīt tikai elektroinstrumenta miera stāvoklī. Pārvietojiet griezes momenta iestatīšanas gredzenu vajadzīgajā pozīcijā. NORĀDE Urbšanas pozīcijā ir deaktivizēts frikcijas sajūgs. Ātruma izvēle (H attēls) UZMANĪBU! Ātrumu var mainīt tikai elektroinstrumenta miera stāvoklī. Pagrieziet izvēles slēdzi uz vajadzīgo pakāpi: 1: mazāks ātrums, liels griezes moments 2: lielāks ātrums, mazs griezes moments Instrumentu ievietošana (I attēls) UZMANĪBU! Pirms uzsākat elektroinstrumenta apkopes darbus, pārvietojiet rotācijas virziena izvēles slēdzi (2) vidējā pozīcijā. Urbja patronā tiek stingri nofiksēti urbji ar diametru 1,5–10 mm, skrūvgriežu uzgaļi ¼ collas, kā arī uzgaļu turētājs ¼ collas. Ar vienu roku turiet elektroinstrumentu, ar otru roku grieziet urbja patronu. –Pretēji pulksteņrādītāju kustības virzienam, lai urbja patronu atvērtu platāk. – Pulksteņrādītāju kustības virzienā, lai urbja patronu aizvērtu vairāk. Ievietojiet instrumentu. Pilnībā aizveriet urbja patronu. Pārvietojiet rotācijas virziena izvēles slēdzi vajadzīgajā

zīci jā(pa kreisi/labi) . Izmēģiniet darbību, lai pārbaudītu, vai instruments ir iespīlēts tieši centrā. Elektroinstrumenta ieslēgšana (J attēls) Ierīces ieslēgšana Nospiediet slēdzi. Elektroinstrumenta slēdzis ļauj bez pakāpēm palielināt apgriezienu skaitu līdz maksimālajai vērtībai. Ierīces izslēgšana: Atlaidiet slēdzi. NORĀDE – Elektroinstrumentam ir bremze, kas aptur instrumentu tūdaļ pēc slēdža atlaišanas. – Izmantojot elektroinstrumentu nepārtrauktā darbībā, vajadzētu strādāt ar pilnīgi iespiestu slēdzi. Darbs ar elektroinstrumentu (K attēls) UZMANĪBU! Pirms uzsākat elektroinstrumenta apkopes darbus, pārvietojiet rotācijas virziena izvēles slēdzi (2) vidējā pozīcijā.

1. Ievietojiet akumulatoru.

2. Ievietojiet instrumentu (urbi, skrūvgriežu uzgaļus,

3. Pagrieziet griezes momenta slēdzi uz vajadzīgo pakāpi.

4. Iestatiet vajadzīgo ātruma pakāpi.

5. Iestatiet vajadzīgo rotācijas virzienu.

6. Satveriet elektroinstrumentu ar vienu roku un

nostājieties darba pozīcijā. Nepārslēdziet rotācijas virziena izvēles slēdzi vai griezes momenta iestatīšanas gredzenu brīdī, kad darbojas dzinējs!

8. Atlaidiet slēdzi.

9. Pārvietojiet rotācijas virziena izvēles slēdz

Uzlādes ierīce (L attēls) Uzlādes ierīce paredzēta, lai uzlādētu šādu modeļu FLEX akumulatorus: 1 Akumulatora nodalījums 2 Kontakti 3 Kļūdas paziņojuma gaismas diode (sarkana) 4 Uzlādes līmeņa gaismas diode (zaļa) 5 Ventilācijas sprauga 6 Tīkla kabelis ar tīkla spraudni Gaismas diožu rādījumi Uzlādes process UZMANĪBU! Izmantojiet vienīgi oriģinālos akumulatorus ar komplektā piegādāto uzlādes ierīci. Iespraudiet uzlādes ierīces tīkla spraudni. Īsi iedegas kļūdas paziņojuma un uzlādes līmeņa gaismas diode. Ievietojiet akumulatoru uzlādes ierīcē līdz atdurei (M attēls). Uzlādes līmeņa gaismas diode mirgo un notiek akumulato ra uzlāde. Kad akumulators ir pilnīgi uzlādēts, uzlādes līmeņa gaismas diode deg nepārtraukti. Izņemiet akumulatoru no uzlādes ierīces (N attēls). Atvienojiet spraudni. Kļūdas paziņojumi Akumulators vai uzlādes ierīce ir bojāta, ja pēc akumulatora ievietošanas uzlādes ierīcē gaismas diodes deg tālāk norādītajos veidos. Kļūdas paziņojuma gaismas diode deg nepārtraukti: – Akumulators ir pārāk karsts vai pārāk auksts. Kad akumulators sasniedz uzlādes temperatūru (0 °C–40 °C), sākas uzlādes process. Kļūdas paziņojuma gaismas diode mirgo vai nedeg neviena no diodēm: – Izņemiet akumulatoru no uzlādes ierīces. Pārbaudiet un nepieciešamības gadījumā notīriet uzlādes ierīces un akumulatora kontaktvirsmas. Atkārtoti ievietojiet akumulatoru. Ja rādījums nemainās, akumulators ir bojāts. Nomainiet akumulatoru vai nogādājiet to servisa darbnīcā pārbaudei. – Ja šāds kļūdas paziņojums parādās arī ar citu akumulatoru, bojāta ir uzlādes ierīce. Lieciet pārbaudīt uzlādes ierīci darbnīcā

Norādes par akumulatoru darbmūža paildzināšanu UZMANĪBU! – Nekad neuzlādējiet akumulatorus temperatūrā, kas zemāka par 0 °C v ai augstāka par 40 °C. – Neuzlādējiet akumulatorus vidē ar augstu gaisa mitrumu vai augstu temperatūru. – Uzlādes laikā neapklājiet akumulatorus un uzlādes ierīci. – Kad uzlāde ir pabeigta, atvienojiet uzlādes ierīces tīkla spraudni. Uzlādes laikā akumulators un uzlādes ierīce sasilst. Tas ir normāli! Litija jonu akumulatoriem nav tā sauktā „atmiņas efekta“. Tomēr pirms uzlādes akumulatoram vajadzētu būt pilnībā izlādētam, un uzlādes process vienmēr jāpabeidz līdz galam. Ja akumulatori ilgāku laiku netiek izmantoti, tie jāglabā vēsā

etā daļ ēji uzlādētā stāvoklī. Tehniskā apkope un kopšana Tīrīšana BRĪDINĀJUMS! Apstrādājot metālus, ekstrēmos izmantošanas gadījumos korpusa iekšpusē var sakrāties elektrovadītspējīgi putekļi. Regulāri iztīriet elektroinstrumentu un ventilācijas spraugas. Tīrīšanas biežums ir atkarīgs no apstrādātā materiāla un no lietošanas ilguma. Korpusa iekšpuse un motors regulāri jāizpūš ar sausu saspiesto gaisu. Elektroinstrumentam šai laikā jāatrodas darbībā. Uzlādes ierīce BRĪDINĀJUMS! Pirms visu apkopes darbu uzsākšanas atvienojiet tīkla spraudni. Neizmantojiet ūdeni un šķidrus tīrīšanas līdzekļus. Netīrumus un putekļus no korpusa notīriet ar slotiņu vai sausu lupatu. Remontdarbi Remontdarbus drīkst veikt tikai ražotāja autorizētā klientu servisa darbnīcā. Rezerves daļas un aprīkojums Ar pārējo aprīkojumu, galvenokārt ar izmantojamiem darba instrumentiem, var iepazīties ražotāja katalogā. Uzbūves attēlus ar visiem komponentiem un rezerves daļu sarakstus jūs atradīsiet mūsu mājas lapā: www.flex-tools.com sarkana zaļa nedeg mirgo Notiek akumulatora uzlāde. nedeg deg Uzlādes process ir pabeigts. Notiek nepārtrauktā papilduzlāde. Šai nolūkā skatīt „Uzlādes process“. mirgo nedeg Akumulators ir pārāk karsts vai pārāk auksts. deg nedeg Akumulators vai uzlādes ierīce ir bojāta. Šai nolūkā skatīt „Kļūdas paziņojumi“. 439.517_DD 2G 10.8 LD.book Seite 135 Donnerstag, 2. September 2021 11:07 11 – AP 12/2,5 – AP 12/5,0 – AP 10,8/2,5 – AP 10,8/4,0 – AP 10,8/6,0DD 2G 12-LD

Transportēšana Litija ekvivalenta daudzums piegādes komplektā iekļautajos akumulatoros ir zemāks par noteiktajām robežvērtībām. Tāpēc uz akumulatoru kā atsevišķu komponentu, gan pašu elektroinstrumentu ar visu piegādes komplektu nevar attiecināt nacionālos vai starptautiskos noteikumus par bīstamajām kravām. Transportējot vairākus instrumentus ar litija jonu akumulatoriem, šie noteikumi var kļūt aktuāli un prasīt īpašus piesardzības pasākumus (piemēram, attiecībā uz iepakojumu). Šādā gadījumā uzziniet, kādi noteikumi ir spēkā attiecīgajā valstī. atbilstība Uz savu atbildîbu deklarçjam, ka 6. lpp. aprakstîtais izstrâdâjums atbilst šâdiem standartiem vai normatîvajiem dokumentiem: EN 60745 saskaņā ar direktīvas 2014/30/ES, 2006/42/EK, 2011/65/ES. Par tehnisko dokumentāciju atbild: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

29.06.2016; FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr Norādes par utilizāciju BRĪDINĀJUMS! Nolietotus elektroinstrumentus pirms utilizācijas padariet nelietojamus: – Elektroinstrumentiem, kam nepieciešama strāvas tīkla barošana – noņemiet strāvas kabeli; – Elektroinstrumentiem ar akumulatora baroš anu – izņemiet akumulatoru. Tikai ES valstīm. Neizmetiet elektroinstrumentus mājsaimniecības atkritumos! Saskaņā ar Eiropas 2012/19/ES direktīvu „Par elektrisko un elektronisko iekārtu atkritumiem“, kas iekļauta nacionālajā likumdošanā, nolietoti elektroinstrumenti jāsavāc atsevišķi un jānodod videi nekaitīgai otrreizējai pārstrādei. Izejvielu pārstrāde, nevis atkritumu iznīcināšana. Instruments, aprīkojums un iepakojums jānodod videi nekaitīgai otrreizējai pārstrādei. Plastmasas detaļu materiāls ir marķēts, lai varētu pārs trādāt vien a veida materiālus. BRĪDINĀJUMS! Nemetiet akumulatorus/baterijas mājsaimniecības atkritumos, ugunī vai ūdenī. Neatveriet nolietotus akumulatorus. Akumulatori/baterijas ir jāsavāc, jāpārstrādā vai jāutilizē videi nekaitīgā veidā. Tikai ES valstīm: Saskaņā ar 2006/66/EK direktīvu bojāti vai nolietoti akumulatori/baterijas ir nododami pārstrādei. NORĀDE Informāciju par instrumenta utilizācijas iespējām var iegūt no tirgotāja. Atbildības izslēgšana Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem un peļņas zudumiem uzņēmuma darbības pārtraukšanas gadījumā, kurš tika izraisīts izstrādājuma vai izstrādājuma neiespējamās izmantošanas dēļ. Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem zaudējumiem, kuri tika izraisīti, izstrādājumu neprasmīgi izmantojot vai izmantojot to savienojumā ar citu ražotāju izstrādājumiem. 439.517_DD 2G 10.8 LD.book Seite 136 Donnerstag, 2. September 2021 11:07 11137 DD 2G 12-LD
