Марка	Flex
Модел	DD 2G 12LD
Тип продукт	Акумулаторна бормашина-винтоверт
Номинално напрежение	12 V
Тип на патронника	Самостоятелно затягащ патронник, Ø 1,5 – 10 mm
Скорости	2 скорости (бавна/висок въртящ момент, бърза/нисък въртящ момент)
Въртящ момент	17 позиции на въртящия момент + пробиване
Капацитет на пробиване (дърво)	20 mm
Капацитет на пробиване (метал)	10 mm
Тегло (с батерия)	1,3 kg
Захранване	Литиево-йонна батерия 12 V (съвместима с AP 12/2,5; AP 12/5,0; AP 10,8/2,5; AP 10,8/4,0; AP 10,8/6,0)
Осветление	LED работно място
Посока на въртене	Реверсивна (ляво/дясно)
Безопасност	Моторна спирачка, автоматично спиране, защита от претоварване
Поддръжка	Почиствайте със сух сгъстен въздух; не използвайте вода
Включени аксесоари	Клипс за колан, държач за битове, зарядно CA 10.8/CA 12
Основни функции	Завиване на винтове, пробиване (дърво, метал, керамика, пластмаса)
Обща информация	Професионална употреба, сертифицирана по CE, рециклиране съгласно WEEE

Често задавани въпроси - DD 2G 12LD Flex

Как да сменя скоростта?

Използвайте селектора за скорост (3) при изключен инструмент. Позиция 1 за висок въртящ момент, позиция 2 за бърза скорост.

Как да настроя въртящия момент?

Завъртете пръстена (4) на желаното число (1-17) или на символа за пробиване, при изключен двигател.

Как да променя посоката на въртене?

Поставете селектора (2) на ляво (обратно на часовниковата стрелка) или дясно (по часовниковата стрелка) само при изключен двигател.

Как да монтирам свредло?

Поставете селектора за посока на въртене в централно положение. Отворете патронника, като го завъртите обратно на часовниковата стрелка, поставете инструмента, след което го затегнете, като го завъртите по часовниковата стрелка.

Как да заредя батерията?

Свържете зарядното, поставете батерията докрай. Зеленият LED мига по време на зареждане, след което свети постоянно, когато е заредена. След това изключете.

Какво да направя, ако батерията не се зарежда?

Проверете температурата (0-40°C). Почистете контактите. Ако LED за грешка мига, батерията е дефектна. Опитайте с друга батерия. Ако проблемът продължава, се свържете с обслужването на клиенти.

Как да почистя бормашината?

Използвайте сух сгъстен въздух за почистване на вентилационните отвори и вътрешността на корпуса. Никога не използвайте вода или течни продукти.

Кои аксесоари са съвместими?

Свредла от 1,5 до 10 mm, битове за винтове 1/4", държачи за битове. Използвайте само оригинални батерии и зарядни устройства FLEX.

Как да използвам клипса за колан?

Закрепете клипса за колан с предоставените винтове (Фиг. B). Той позволява окачване на инструмента на колана за лесно транспортиране.

Подходяща ли е бормашината за професионална работа?

Да, тя е проектирана за професионална употреба в индустрията и занаятите, с здрава конструкция и висока производителност.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ DD 2G 12LD Flex

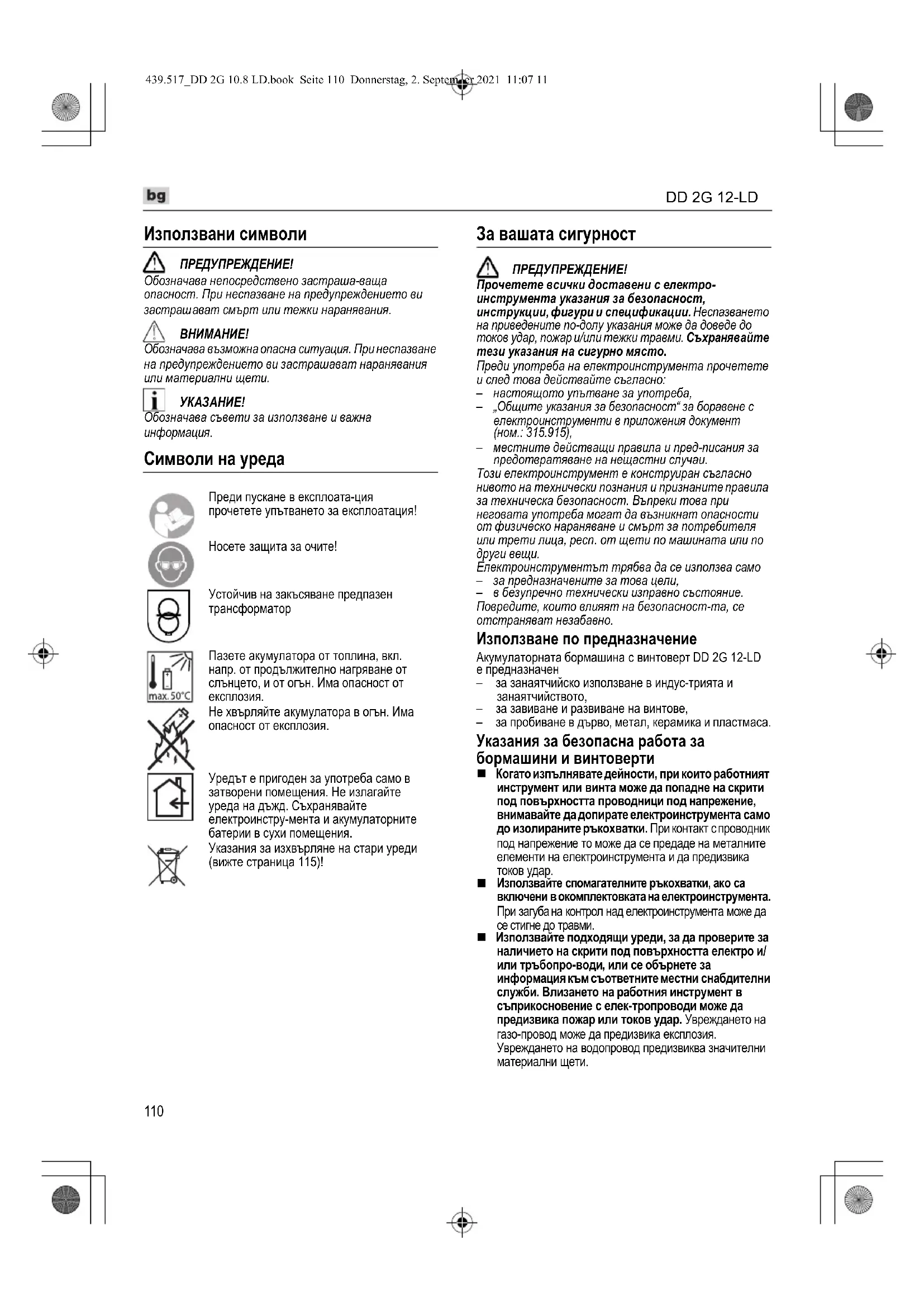

bg Оригинално упътване за експлоатация 110

Обозначава непосредствено застраша-ваща опасност. При неспазване на предупреждението ви застрашават смърт или тежки наранявания.

ВНИМАНИЕ!

Обозначава възможна опасна ситуация. При неспазване на предупреждението ви застрашават наранявания или материални щети.

УКАЗАНИЕ!

Обозначава съвети за използване и важна информация.

Символи на уреда

Преди пускане в експлоата-ция прочетете упътването за експлоатация!

Носете защита за очите!

Устойчив на закъсяване предпазен трансформатор

Пазете акумулатора от топлина, вкл. напр. от продължително нагряване от слънцето, и от огън. Има опасност от експлозия.

Не хвърляйте акумулатора в огън. Има опасност от експлозия.

Уредът е пригоден за употреба само в затворени помещения. Не излагайте уреда на дъжд. Съхранявайте електроинстру-мента и акумулаторните батерии в сухи помещения.

Указания за изхвърляне на стари уреди (вижте страница 115)!

За вашата сигурност

ПРЕДУПРЕЖДЕНИЕ!

Прочетете всички доставени с електро- инструмента указания за безопасност, инструкции, фигури и спецификации. Неспазването на приведените по-долу указания може да доведе до токов удар, пожар и/или тежки травми. Съхранявайте тези указания на сигурно място.

Преди употреба на електроинструмента прочетете и след това действайте съгласно:

- настоящото упътване за употреба,

- „Общите указания за безопасност“ за боравене с електроинструменти в приложения документ (ном.: 315.915),

— местните действащи правила и пред-писания за предотератяване на нещастни случаи.

Този електроинструмент е конструиран съгласно нивото на технически познания и признаните правила за техническа безопасност. Въпреки това при неговата употреба могат да възникнат опасности от физическо нараняване и смърт за потребителя или трети лица, респ. от щети по машината или по други вещи.

Електроинструментът трябва да се използева само — за предназначените за това цели,

— в безупречно технически изправно състояние. Повредите, които влияят на безопасност-та, се отстраняват незабавно.

Използване по предназначение

Акумулаторната бормашина с винтоверт DD 2G 12-LD е предназначен

— за занаятчийско използване в индус-трията и занаятчийството,

— за завиване и развиване на винтове,

— за пробиване в дърво, метал, керамика и пластмаса.

Указания за безопасна работа за бормашини и винтоверти

Когато изпълнявате дейности, при които работният инструмент или винта може да попадне на скрити под повърхността проводници под напрежение, внимавайте да допирате електроинструмента само до изолираните ръкохватки. При контакт с проводник под напрежение то може да се предаде на металните елементи на електроинструмента и да предизвика токов удар.

Използвайте спомагателните ръкохватки, ако са включени в окомплектовката на електроинструмента. При загуба на контрол над електроинструмента може да се стигне до травми.

Използвайте подходящи уреди, за да проверите за наличието на скрити под повърхността електро и/или тръбопро-води, или се обърнете за информация към съответните местни снабдителни служби. Влизането на работния инструмент в съприкосновение с елек-тропроводи може да предизвика пожар или токов удар. Увреждането на газо-провод може да предизвика експлозия.

Увреждането на водопровод предизвиква значителни материални щети.

DD 2G 12-LD

bg

■ Ако работният инструмент се заклини, незабавно изключете електроинструмента. Бъдете подготовени за възникването на големи реакционни моменти, които предизвикват откат. Електроинструментът блокира, ако:

– бъде претоварен или – се заклини в обработвания детайл.

Дръжте електроинструмента здраво. При завиване и развиване на винтове могат рязко да възникнат силни реакционни моменти.

■ Осигурявайте обработвания детайл. Детайл, захванат с подходящи приспособления или скоби, е застопорен по здраво и сигурно, отколкото, ако го държите с ръка.

■ Преди да оставите електроинструмента, изчаквайте въртенето да спре напълно. Впротивен случай използваният работен инструмент може да допре друг предмет и да предизвика неконтролирано преместване на електроинструмента.

Използвайте само оригинални акумулаторни батерии с посоченото върху типовата табелка на Вашия електроинструмент напрежение.

При използване на други акумулаторни батерии, напр. имитации, регенерирани или други марки акумулаторни батерии є налице опасност от наранявания, както и от материални щети поради експлодиране на акумулаторните батерии.

Указания за безопасност при боравене с акумулаторни батерии

■ Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение.

■ Предпазвайте акумулаторната батерия от високи температури, напр. вследствие на продължително излагане на директна слънчева светлина или огън, както и от вода и овлажняване. Съществува опасност от експлозия.

■ При повреждане и неправилна експлоатация от акумулаторната батерия могат да се отделят пари. Проветрете помещението и, ако се почувствате неразположени, потърсете лекарска помощ. Парите могат да раздразнят дихателните пътища.

■ При неправилно използване от акумулаторна батерия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви попадне електролит, изплакнете мястото обилно с вода. Ако електролит попадне в очите Ви, незабавно се обърнете за помощ към очен лекар. Електролитьт може да предизвика изгаряния на кожата.

■ За зареждането на акумулаторните батерии използвайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни устройства за зареждане на неподходящи акумулаторни батерии, съществува опасност от възникване на пожар.

■ Предмети с остри ръбове, напр. пирони или отвертки или силни механични въздействия могат да повредят акумулаторната батерия. Може да бъде предизвикано вътрешно късо съединение и акумулаторната батерия може да се запали, да запуши, да експлодира или да се прегрее.

Зарядно устройство

■ Винаги проверявайте дали мрежовото напрежение съответства на посоченото върху типовата табелка на зарядното устройство напрежение.
■ Щепсельт на зарядното устройство трябва да влиза правилно в контакта. Щепсельт не бива в никакъв случай да се променя. Не използвайте адаптер заедно с електроинструменти със защитно заземяване. Непроменените щепесели и подходящите контакти намаляват риска от електрически удар.
Иползвайте зарядното само в сухи помещения и избягвайте контакт с влага и дъжд. Проникването на вода в зарядното устройство увеличава риска от електрически удар.
Никога не използвайте зарядното, ако кабелът, щепсельт или уредът са повредени от външни влияния. Отнесете зарядното устройство в най- близкия специализиран сервис.
В никакъв случай не отваряйте зарядното устройство. В случай на повреда го отнесете в специализиран сервис.
■ Не поставяйте предмети върху зарядното устройство и не го оставяйте върху меки повърхности. Има опасност от пожар.

Други указания за безопасност

■ Преди всички дейности по електроинструмента поставяйте превключвателя за избор на посока на въртене (2) в средно положение.
■ Натискайте превключвателя за избор на посока на въртене (2), респ. настройката на въртящия момент (4) само при неподвижен инструмент.
■ За обозначаване на електроинструмента използвайте само лепящи се табели. Не пробивайте отвори в корпуса.

Шум и вибрации

i УКАЗАНИЕ!

Стойностите за А-претегленото ниво на шума, както и общите стойности за вибрациите можете да намерите в таблицата на страница 6. Стойностите за шум и вибрации са определени в съот-ветствие с EN 60745.

ВНИМАНИЕ!

Посочените стойности важат за нови уреди. При използване в ежедневието стойностите на шум и вибрации се променят.

i УКАЗАНИЕ!

Даденото в това упътване ниво на вибрации е измерено в съответствие с определената в EN 60745 процедура по измерване и може да се използва за сравняване на електрически инструменти. То е подходящо и за предварителна преценка на вибрациите. Посоченото ниво на вибрации представя основните приложения на електрическия инструмент. Когато обаче електрическият инструмент се използва за други цели, с неподходящи приставки или неправилно обслужване, нивото на

bg

DD 2G 12-LD

Това може значително да повиши вибрациите за цялото време на работа.

За точна преценка на вибрациите трябва да се вземе предвид и времето, през което уредът е изключен или е включен, но с него в действителност не се работи. Това може значително да намали вибрациите за цялото време на работа.

Вземете допълнителни мерки за безопасност за защита на ползвателя от въздействието на вибрациите, като например: обслужване на електрическия инструмент и на приставките, затопляне на ръцете, организация на процеса на работа.

ВНИМАНИЕ!

При ниво на шума над 85 dB(A) носете защита за слуха.

С един поглед (Картина А)

1 Превключвател

За включване и изключване, както и за увеличаване на оборотите до максимум

2 Превключвател за избор на посока на въртене

3 Превключвател за избор на скорост

4 Въртящ пръстен за настройка на въртящия момент

5 Бързозатягащ се патронник

6 Осветление на работното място

7 Ръкохватка

8 Отвор за вкарване на акумулаторната батерия

9 Li-Ion акумулаторна батерия (2,5 Ач/4,0 Ач/6,0 Ач)

10 Бутон за деблокиране на акумулаторната батерия

11 Индикатор за състоянието на акумулаторната батерия

12 Скоба за колан

13 Държач на битове

14 Закрепваш винт

Упътване за експлоатация

■ Разопаковайте електроинструмента и принадлежностите и проверете за цялостност на доставката и за транспортни щети.

■ Закрепете скобата за колан, респ. държача за битове с приложения винт (Картина В).

i УКАЗАНИЕ

Акумулаторните батерии не са напълно заредени при доставка. Преди първата употреба заредете напълно акумулаторните батерии. Вж. за тази цел „Зарядно устройство/Процес на зареждане“.

Поставяне/смяна на акумулаторната батерия

■ Натиснете заредената акумулаторна батерия до пълното фиксиране в електроинструмента (Картина С).
■ За сваляне натиснете бутона за деблокиране (1.) и изтеглете акумулаторната батерия (2.) (Картина D).

ВНИМАНИЕ!

При неизползване обезопасете контак-тите на акумулаторната батерия. Хлабавите метални части могат да закъсят контактите, има опасност от експлозия и пожар!

Състояние на зареждане на акумулатора (Картина Е)

Чрез натискане на бутона по светодиодите на индикатора за състоянието на акумулаторната батерия може да се провери състоянието на зареждане.

Индикаторът угасва след 5 секунди.

Ако един от светодиодите мига, акумулаторната батерия трябва да се зареди. Ако след натискането на бутона не светне светодиод, акумулаторната батерия е дефектна и трябва да се смени.

Избор на посока на въртене (Картина F)

ВНИМАНИЕ!

Променяйте посоката на въртене само при спряло положение на електроинструмента.

■ Поставете превключвателя за избор на посока на въртене на нужната позиция:
– Вляво: срещу часовниковата стрелка (развиване на винтове, разхлабване на винтове)
– Вдясно: по часовниковата стрелка (пробиване, завиване на винтове, затягане на винтове)
- В средата: блокиране на включването (смяна на инструмент, при всякакви дейности по електроинструмента)

Избор на въртящ момент (Картина G)

ВНИМАНИЕ!

Променяйте въртящия момент само при спрял електроинструмент.

■ Поставете въртящия пръстен за настройка на въртящия момент на нужната позиция.

1–17: завинтване

пробиване

i УКАЗАНИЕ

В позиция за пробиване фрикцион-ният съединител е деактивиран.

Избор на скорост (Картина Н)

ВНИМАНИЕ!

Променяйте скоростта само при спрял електроинструмент.

■ Поставете превключвателя за избор на необходимата степен:

1: бавна скорост, висок въртящ момент

2: бърза скорост, нисък въртящ момент

Поставяне на инструменти (Картина I)

ВНИМАНИЕ!

Преди всички дейности по електро-инструмента поставяйте превключателя за избор на посока на въртене (2) в средно положение.

В патронника сигурно се задържат бургии с диаметър от 1,5–10 мм, битове за винтоверт 14 " и държач за битове 14 ".

■ Задръжте електроинструмента с една ръка и завъртете патронника с друга.

- Завъртете обратно на часовника, за да отворите още патронника.

- Завъртете по часовника, за да затворите патронника.

■ Поставете инструмента.
■ Затворете докрай патронника.
■ Настройте необходимата посока на въртене (вляво, вдясно).
Извършете пробен пуск, за да проверите центричното затягане на инструментите.

Включване на електро-инструмента (Картина J)

Включване на уреда:

■ Натиснете превключвателя. Превключвателят на електроинструмента позволява безстепенно увеличаване на оборотите до максимальна стойност.

Изключване на уреда:

■ Отпуснете превключвателя.

УКАЗАНИЕ

• Електроинструментът разполага със спирачка, която веднага спира използвания инструмент след отпускането на превключателя.
• При дълго използване на електро-инструмента трябва да се работи преимуществено с натиснат докрай превключвател.

Преди всички дейности по електро-инструмента поставяйте превключ-вателя за избор на посока на въртене (2) в средно положение.

1. Поставете акумулаторната батерия.
2. Поставете инструмент (бургия, битове за винтоверт, държач на битове).
3. Настройте избора на въртящ момент на необходимата степен.
4. Настройте скоростта на необходимата степен.

5. Настройте необходимата посока на въртене.

6. Хванете електроинструмента с една ръка за ръкохватката и заемете работна позиция. При работещ мотор никога не задействайте превключвателя за избор на посока на въртене, респ. настройката на въртящий момент!

7. Включете уреда.

След края на работата:

1. Отпуснете превключвателя.
2. Поставете превключателя за избор на посока на въртене (2) в средно положение.

Зарядно устройство

Зарядното устройство CA 10,8/ CA 12 е пред-назначено за зареждане на FLEX акумулаторни батерии от моделите

1 Отвор за вкарване на акумулаторната батерия

2 Контакти

3 Светодиод за съобщение за грешка (червен)
4 Светодиод за състояние на зареждане (зелен)
5 Вентилационен отвор
6 Електрически кабел с щепсел

Индикации на светодиодите (Картина L)

червено зелено

изкл мига	Акумулаторната батерия се зарежда.
изкл вкл	Процесът на зареждане е приключил. Под-държащо зареждане.

Вж. „Процес на зареждане“.

мига изкл	Акумулаторната батерия е твърде топла, респ. твърде студена.
вкл изкл	Акумулаторната бате-рия или зарядното устройство са дефектни.

Вж. „Съобщения за грешка“.

Процес на зареждане

ВНИМАНИЕ!

В доставеното зарядно устройство поставяйте само оригинални акумулаторни батерии.

■ Вкарайте щепсела на зарядното устройство. Светодиодът за съобщение за грешка и светодиодът за състояние на зареждане светват за кратко.
Вкарайте акумулаторната батерия докрай в зарядното устройство (Картина М). Светодиодът за състояние на зареждане мига и акумулаторната батерия се зарежда. Когато акумулаторната батерия се зареди докрай, светодиодът за състояние на зареждане светва за постоянно.

bg

DD 2G 12-LD

Извадете акумулаторната батерия от зарядното устройство (Картина N).
Изтеглете щепсела.

Съобщения за грешка

Ако след поставянето на акумулаторната батерия в зарядното устройство се получи една от следните индикации от светодиодите, налице е дефект по акумулаторната батерия или зарядното устройство.

Светодиодът за съобщение за грешка свети постоянно:

- Акумулаторната батерия е твърде топла, респ. твърде студена. Когато акумулаторната батерия достигне температурата на зареждане (0°C...40°C), процесът на зареждане започва.

Светодиодното съобщение за грешка мига или нито един от двата светодиода не мига:

- Извадете акумулаторната батерия от зарядното устройство. Проверете контактите на зарядното устройство и акумулаторната батерия за замърсяване, при нужда ги почистете. Поставете отново акумулаторната батерия. Ако индикацията остане същата, акумулаторната батерия е дефектна. Сменете акумулаторната батерия или я занесете за проверка в специализиран сервис. - Ако същото съобщение за грешка се показва и с друга акумулаторна батерия, зарядното устройство е дефектно. Занесете зарядното устройство за проверка в специализиран сервис.

Указания за дълъг експлоатационен живот на акумулаторната батерия

ВНИМАНИЕ!

• Никога не зареждайте акумулаторните батерии при температури под 0°C респ. над 40°C.
• Не зареждайте акумулаторните батерии в среда с висока влажност на въздуха или висока температура.
• Не покривайте акумулаторните батерии и зарядното устройство по време на процеса на зареждане.
• Изтегляйте щепсела на зарядното устройство след края на процеса на зареждане.

По време на процеса на зареждане акумулаторната батерия и зарядното устройство се нагряват. Това е нормално!

Litiево-йонните акумулатори не показват известния "мемъри" ефект. Въпреки това акумулаторната батерия трябва да се изтощи докрай преди зареждането и процесът на зареждане винаги трябва да се завършва докрай.

Ако акумулаторните батерии няма да се използват подълго време, заредете ги частично и ги съхранявайте на хладно.

Обслужване и поддръжка

Почистване

ПРЕДУПРЕЖДЕНИЕ!

При обработването на метали при интензивно използване във вътрешността на корпуса може да се натрупа проводим прах. Почиствайте уреда и въздушните отвори редовно. Честотата зависи от обработваните материали и от продължителността на използване.

Издухвайте вътрешността на корпуса с мотора със сух въздух.

Зарядно устройство

ПРЕДУПРЕЖДЕНИЕ!

Преди всякакви дейности изтегляйте щепсела. Не използвайте вода или течно почистващо средство.

■ Отстранявайте мръсотията и прахта от корпуса с четчица или сух парцал.

Ремонти

Извършвайте ремонти само в оторизирани от производителя специализирани сервиси.

Допълнителни принадлежности, и в частност инструменти за шлифоване можете да намерите в каталозите на производителя.

Сборни чертежи и списъци с резервни части можете да намерите на нашата уеб страница: www.flex-tools.com

Транспортиране

Еквивалентното количество литий на съдържащите се в обхвата на доставката акумулаторни батерии е под релевантните гранични стойности. Ето защо акумулаторната батерия като отделен компонент, както и електроинструментът с обхвата си на доставка не са обект на националните или международни предписания за опасни продукти.

При транспортиране на няколко уреда с литиево-йонни акумулаторни батерии тези предписания могат да са релевантни и да наложат специални мерки за безопасност (напр. за опаковането). Информирайте се в този случай за валидните в страната на използване предписания.

Декларация за съответствие ( ∈

Декларираме с цялата си еднолична отговорност че описаният на страница 6 продукт съвпада със следните норми или нормативни документи:

EN 60745 в съответствие с разпоред-бите на директиви 2014/30/EC, 2006/42/EO, 2011/65/EC.

Отговорен за техническите документи:

Указания за изхвърляне

ПРЕДУПРЕЖДЕНИЕ!

Излезлите от експлоатация електро-инструменти преди изхвърляне да се правят неизползваеми:

– електроинструментите с кабел чрез отстраняване на електрическия щепсел,
- акумулаторните електроинструменти чрез отстраняване на акумулаторната батерия.

Само за държави – членки на ЕС

Не изхвърляйте електрическите уреди в общия боклук!

В съответствие с Директива 2012/19/EC относно отпадъци от електрическо и електронно оборудване (ОЕО) и приложението й в националното законодателство използваните електрически уреди трябва да се събират разделно и да бъдат преработвани за опазване на околната среда.

Рециклиране на суровини вместо изхвърляне на отпадъци.

Уредът, принадлежностите и опаковката трябва да се предадат за екологично рециклиране. За целите на правилното рециклиране пластмасовите части са обозначени.

ПРЕДУПРЕЖДЕНИЕ!

Акумулаторните батерии да не се изхвърлят при битовите отпадъци и да не се хвърлят в огън или вода. Излезлите от експлоатация акумулаторни батерии да не се отварят.

Акумулаторните батерии трябва да се събират, рециклират или да се изхвърлят по екологичен начин.

Само за държави – членки на ЕС

В съответствие с Директива 2006/66/EO

акумулаторни или обикновени батерии, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях суровини.

УКАЗАНИЕ!

За възможностите за изхвърляне се осведомете при търговеца!

Изключване на отговорност

Производителят и неговите предста-вители не отговарят за нанесени щети и пропуснати ползи поради прекратяване на работата, които са причинени от продукта или от невъзможността да се използва продукта.

Производителят и неговите предста-вители не отговарят за щети, които са причинени от неправомерно използване или използване в комбинация с продукти на други производители.

ru

DD 2G 12-LD
