GEBRUIKSAANWIJZING DD 2G 12LD Flex

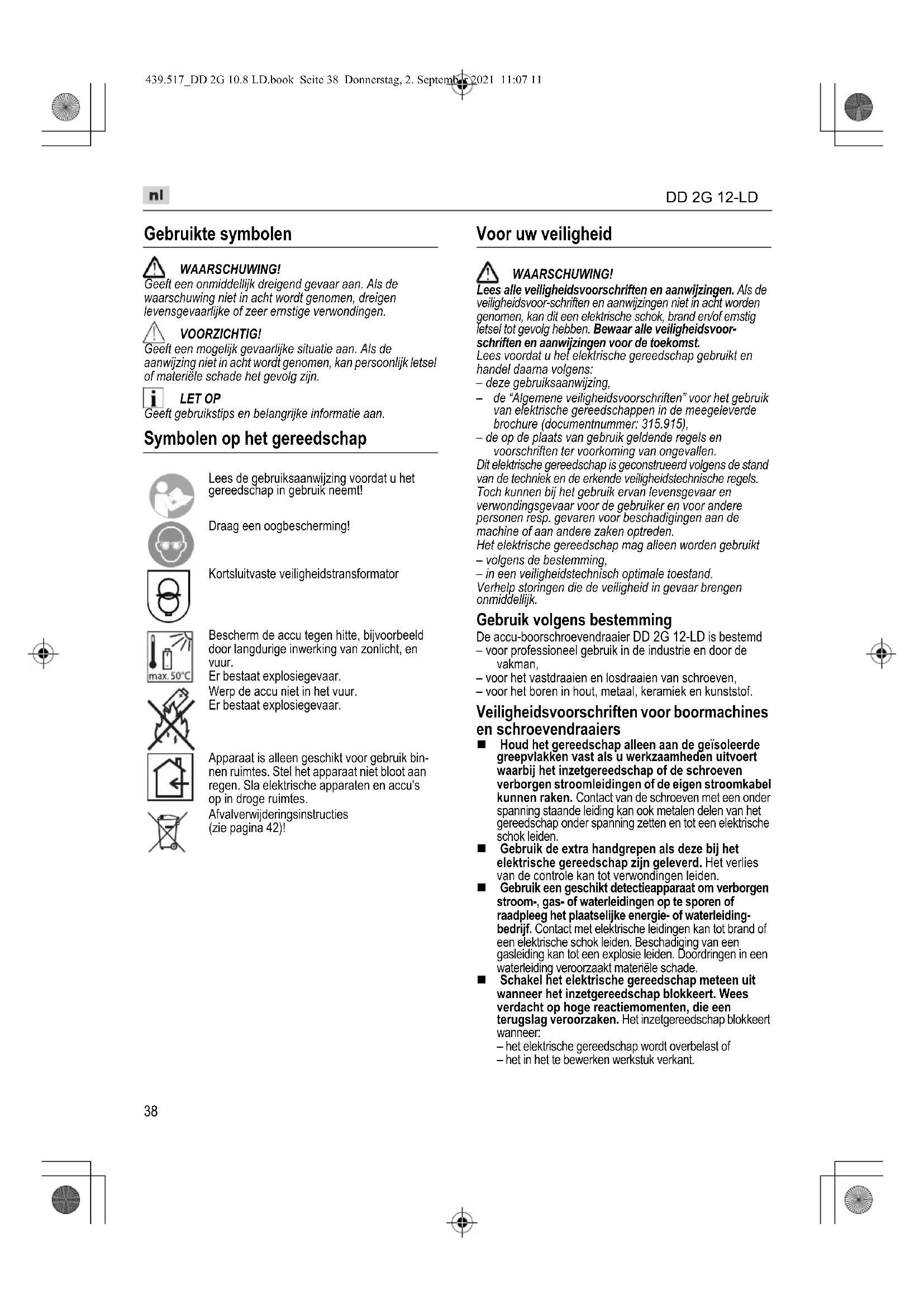

Gebruikte symbolen WAARSCHUWING! Geeft een onmiddellijk dreigend gevaar aan. Als de waarschuwing niet in acht wordt genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen. VOORZICHTIG! Geeft een mogelijk gevaarlijke situatie aan. Als de aanwijzing niet in acht wordt genomen, kan persoonlijk letsel of materiële schade het gevolg zijn. LET OP Geeft gebruikstips en belangrijke informatie aan. Symbolen op het gereedschap Voor uw veiligheid WAARSCHUWING! Lees alle veiligheidsvoorschriften en aanwijzingen. Als de veiligheidsvoor-schriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoor- schriften en aanwijzingen voor de toekomst. Lees voordat u het elektrische gereedschap gebruikt en handel daarna volgens: – deze gebruiksaanwijzing, – de “Algemene veiligheidsvoorschriften” voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (documentnummer: 315.915), – de op de plaats van gebruik geldende regels en voorschriften ter voorkoming van ongevallen. Dit elektrische gereedschap is geconstrueerd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kunnen bij het gebruik ervan levensgevaar en verwondingsgevaar voor de gebruiker en voor andere personen resp. gevaren voor beschadigingen aan de machine of aan andere zaken optreden. Het elektrische gereedschap mag alleen worden gebruikt – volgens de bestemming, – in een veiligheidstechnisch optimale toestand. Verhelp storingen die de veiligheid in gevaar brengen onmiddellijk. Gebruik volgens bestemming De accu-boorschroevendraaier DD 2G 12-LD is bestemd – voor professioneel gebruik in de industrie en door de vakman, – voor het vastdraaien en losdraaien van schroeven, – voor het boren in hout, metaal, keramiek en kunststof. Veiligheidsvoorschriften voor boormachines en schroevendraaiers Houd het gereedschap alleen aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap of de schroeven verborgen stroomleidingen of de eigen stroomkabel kunnen raken. Contact van de schroeven met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden. Gebruik de extra handgrepen als deze bij het elektrische gereedschap zijn geleverd. Het verlies van de controle kan tot verwondingen leiden. Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleiding- bedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Doordringen in een waterleiding veroorzaakt materiële schade. Schakel het elektrische gereedschap meteen uit wanneer het inzetgereedschap blokkeert. Wees verdacht op hoge reactiemomenten, die een terugslag veroorzaken. Het inzetgereedschap blokkeert wanneer: – het elektrische gereedschap wordt overbelast of – het in het te bewerken werkstuk verkant. Lees de gebruiksaanwijzing voordat u het gereedschap in gebruik neemt! Draag een oogbescherming! Kortsluitvaste veiligheidstransformator Bescherm de accu tegen hitte, bijvoorbeeld door langdurige inwerking van zonlicht, en vuur. Er bestaat explosiegevaar. Werp de accu niet in het vuur. Er bestaat explosiegevaar. Apparaat is alleen geschikt voor gebruik bin- nen ruimtes. Stel het apparaat niet bloot aan regen. Sla elektrische apparaten en accu's op in droge ruimtes. Afvalverwijderingsinstructies (zie pagina 42)! 439.517_DD 2G 10.8 LD.book Seite 38 Donnerstag, 2. September 2021 11:07 11DD 2G 12-LD

Houd het elektrische gereedschap goed vast. Bij het vastdraaien en losdraaien van schroeven kunnen gedurende korte tijd hoge reactiemomenten optreden. Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen. Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het weglegt. Het inzetgereedschap kan ergens in verward raken, waardoor u de controle over het elektrische gereedschap verliest. Gebruik alleen originele accu's met de spanning die op het typeplaatje van uw elektrisch gereedschap is aangegeven. Bij gebruik van andere accu's, bijvoorbeeld imitaties, geregenereerde accu's of afwijkende fabricaten, bestaat het risico van verwonding en materiële schade door exploderende accu's. Veiligheidsvoorschriften voor de omgang met accu's Open de accu niet. Er is risico op kortsluiting. Bescherm de accu tegen hitte, bijvoorbeeld door langdurige inwerking van zonlicht, en tegen vuur, water en vocht. Er bestaat explosiegevaar. Bij beschadiging of onjuist gebruik van de accu kunnen er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten een arts. De dampen kunnen de luchtwegen irriteren. Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden. Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplader die voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer deze met andere accu's wordt gebruikt. Door spitse voorwerpen zoals spijkers en schroevendraaiers of door krachtinwerking van buitenaf kan de accu beschadigd worden. Er kan een interne kortsluiting ontstaan en de accu kan ontbranden, roken, exploderen of oververhit raken. Oplader Controleer altijd of de netspanning overeenkomt met de spanning die op het typeplaatje van de oplader vermeld is. De stekker van de oplader moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende contactdozen beperken het risico van een elektrische schok. Gebruik de oplader uitsluitend in droge ruimten en vermijd contact met vocht en regen. Wanneer er water in de oplader komt, neemt het risico op een elektrische schok toe. Gebruik de oplader nooit wanneer de kabel, de stekker of het apparaat zelf door invloeden van buitenaf beschadigd is. Breng de oplader in deze gevallen voor reparatie naar een vakhandelaar bij u in de buurt. Open de oplader in geen enkel geval. Breng de oplader in geval van storing voor reparatie naar een vakhandelaar. Leg geen voorwerpen op de oplader en plaats de oplader niet op zachte oppervlakken. Er bestaat brandgevaar. Speciale veiligheidsvoorschriften Zet voor alle werkzaamheden aan het elektrische gereedschap de schakelaar voor selectie van de draairichting (2) in de middelste stand. Bedien de schakelaar voor selectie van de draairichting (2) en de instelling van het draaimoment (4) alleen wanneer het gereedschap stilstaat. Gebruik voor het markeren van het elektrische gereedschap alleen stickers. Boor geen gaatjes in het machinehuis. Geluid en trillingen LET OP Waarden voor het A-gewogen geluidsniveau en de totale trillingswaarden staan in de tabel op pagina 6. De geluids- en trillingswaarden zijn vastgesteld volgens EN 60745. WAARSCHUWING! De aangegeven meetwaarden gelden voor nieuwe gereedschappen. Bij dagelijks gebruik veranderen geluids- en trillingswaarden. LET OP Het in deze instructies vermelde trillingsniveau is gemeten volgens een meetmethode zoals beschreven in de norm EN 60745 en kan worden gebruikt voor de onderlinge vergelijking van elektrische gereedschappen. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het vermelde trillingsniveau geldt voor de voornaamste toepassingen van het elektrische gereedschap. Indien het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of zonder voldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moeten ook de tijden in aanmerking worden genomen waarin het gereedschap uitgeschakeld is, of waarin het wel loopt, maar niet feitelijk wordt gebruikt. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verminderen. Leg aanvullende veiligheidsmaatregelen vast ter bescherming van de bediener tegen het effect van trillingen, zoals: onderhoud van elektrisch gereedschap en inzetgereedschappen, warm houden van de handen, organisatie van de arbeidsprocessen. VOORZICHTIG! Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A). 439.517_DD 2G 10.8 LD.book Seite 39 Donnerstag, 2. September 2021 11:07 11DD 2G 12-

In één oogopslag (Afbeelding A) 1 Schakelaar Voor het in- en uitschakelen en het op toeren komen tot het maximale toerental 2 Schakelaar voor selectie draairichting 3 Schakelaar voor snelheidsselectie 4 Draairing voor instelling draaimoment 5 Snelspanboorhouder 6 Werkplekverlichting 7 Handgreep 8 Insteeksleuf voor accu 9 Li-ion-accu (2,5 Ah/4,0 Ah/6,0 Ah) 10 Ontgrendelknop voor accu 11 Statusindicatie accu 12 Riemklem 13 Bithouder 14 Bevestigingsschroef Gebruiksaanwijzing Voor de ingebruikneming Pak het elektrische gereedschap uit en controleer of het volledig geleverd is en geen transportschade heeft. Bevestig de riemklem of bithouder met de meegeleverde schroef (Afbeelding B). LET OP De accu's zijn bij levering niet volledig opgeladen. Laad de accu's volledig op voor het eerste gebruik. Zie ook “Oplader (Afbeelding L)/Oplaadproces”. Accu plaatsen/vervangen Druk de geladen accu in het elektrische gereedschap totdat deze vergrendelt (Afbeelding C). Om de accu te verwijderen, drukt u op de ontgrendelknop (1.) en trekt u de accu eruit (2.) (Afbeelding D). VOORZICHTIG! Bescherm de contacten van de accu wanneer deze niet wordt gebruikt. Losse metalen onderdelen kunnen de contacten kortsluiten; er is explosie- en brandgevaar! Oplaadstatus van de accu (Afbeelding E) De oplaadstatus van de accu is te controleren met de LED van de accustatus-indicator. De indicator gaat na 5 seconden uit. Als de LED knippert, moet de accu worden opgeladen. Als de LED na het indrukken van de knop niet oplicht, is de accu defect en moet deze worden vervangen. Selectie van de draairichting (Afbeelding F) VOORZICHTIG! Wijzig de draairichting alleen als het elektrische gereedschap stilstaat. Zet de selectieschakelaar voor de draairichting in de gewenste stand: – Links: tegen de klok in (schroeven uitdraaien, schroeven losdraaien) – Rechts: met de klok mee (boren, schroeven indraaien, schroeven vastdraaien) – Midden: inschakelblokkering (gereedschapswissel, bij alle werkzaamheden aan het elektrische gereedschap) Selectie van het draaimoment (Afbeelding G) VOORZICHTIG! Wijzig het draaimoment alleen als het elektrische gereedschap stilstaat. Draai de draairing voor het instellen van het draaimoment in de gewenste positie. LET OP In de boorstand is de slipkoppeling gedeactiveerd. Snelheidsselectie (Afbeelding H) VOORZICHTIG! Wijzig de snelheid alleen als het elektrische gereedschap stilstaat. Keuzeschakelaar op gewenst niveau instellen: 1: lage snelheid, hoog draaimoment 2: hoge snelheid, laag draaimoment Inzetten van het gereedschap (Afbeelding I) VOORZICHTIG! Zet voor alle werkzaamheden aan het elektrische gereedschap de schakelaar voor selectie van de draairichting (2) in de middelste stand. In de boorhouder worden boren met een diameter van 1,5–10 mm, schroeven-draaierbits ¼" en bithouders ¼" veilig vastgehouden. Houd het elektrische gereedschap met één hand vast en draai de boorhouder met de andere hand. – Draai tegen de klok in om de boorhouder verder te openen. – Draai met de klok mee om de boorhouder te sluiten. Plaats het gereedschap. Sluit de boorhouder geheel. Zet de selectieschakelaar voor de draairichting in de gewenste stand (links/rechts). Laat het inzetgereedschap proefdraaien om te controleren of het gecentreerd ingespannen is. Elektrisch gereedschap inschakelen (Afbeelding J) Apparaat inschakelen: Druk de schakelaar in. Met de schakelaar van het elektrische gereedschap kan het toerental stapsgewijs tot de maximale waarde worden verhoogd. Apparaat uitschakelen: Laat de schakelaar los. 1–17: Schroeven Boren 439.517_DD 2G 10.8 LD.book Seite 40 Donnerstag, 2. September 2021 11:07 11DD 2G 12-LD

LET OP – Het elektrische gereedschap beschikt over een rem, waardoor het inzetgereedschap na het loslaten van de schakelaar meteen stopt. – Wanneer het elektrische gereedschap langdurig wordt gebruikt, moet er hoofdzakelijk met een volledig ingedrukte schakelaar worden gewerkt. Werkzaamheden met het elektrische gereedschap (Afbeelding K) VOORZICHTIG! Zet voor alle werkzaamheden aan het elektrische gereedschap de schakelaar voor selectie van de draairichting (2) in de middelste stand.

2. Breng het gereedschap (boren, schroevendraaierbits,

3. Stel de selectie van het draaimoment in op het

4. Stel de snelheid in op

het gewenste niveau.

5. Stel de gewenste draairichting in.

6. Houd het elektrische gereedschap met één hand vast

aan de handgreep en neem de werkpositie in. Bedien bij draaiende motor nooit de schakelaar voor selectie van de draairichting of de instelling van het draaimoment!

7. Schakel het apparaat in.

Na einde van de werkzaamheden:

8. Laat de schakelaar los.

9. Zet de schakelaar voor selectie van de draairichting (2)

in de middelste stand. Oplader (Afbeelding L) De oplader is bestemd voor het opladen van FLEX-accu's van de typen 1 Insteeksleuf voor accu 2 Contacten 3 LED foutmelding (rood) 4 LED oplaadstatus (groen) 5 Ventilatiespleten 6 Stroomkabel met stekker Indicaties van de LED Oplaadproces VOORZICHTIG! Plaats alleen originele accu's in de meegeleverde oplader. Steek de stekker van de oplader in het stopcontact. De LED foutmelding en de LED oplaadstatus branden kort. Schuif de accu tot aan de aanslag in de oplader (Afbeelding M). De LED laadstatus knippert en de accu wordt geladen. Als de accu volledig is geladen, brandt de LED oplaadstatus continu. Neem de accu uit de oplader (Afbeelding N). Trek de stekker uit het stopcontact. Foutmeldingen Als na het plaatsen van de accu in de oplader een van de volgende indicaties door de LED plaatsvindt, is er sprake van een fout in de accu of de oplader. De LED foutmelding brandt continu: – De accu is te warm of te koud. Wanneer de accu de oplaadtemperatuur (0°C...40°C) heeft bereikt, begint het opladen. De LED foutmelding knippert of geen van beide LED's branden: – Neem de accu uit de oplader. Controleer de contacten op de oplader en op de accu op verontreiniging en reinig deze eventueel. Plaats de accu weer. Bij gelijke indicatie is de accu defect. Vervang de accu of laat deze door een erkend reparatiebedrijf controleren. – Als deze foutmelding ook wordt weergegeven bij een andere accu, is de oplader defect. Laat de oplader dan bij de vakhandel controleren. Aanwijzingen voor een lange acculevensduur VOORZICHTIG! – Laad accu's nooit op bij temperaturen lager dan 0 °C of hoger dan 40 °C. – Laad accu's niet op in een omgeving met hoge luchtvochtig heid of hoge omgevingstemperatuur. – Bedek de accu's en oplader niet tijdens het laden. – Trek de stekker van de oplader na het opladen uit het stopcontact. Tijdens het opladen worden de accu en de oplader warm. Dat is normaal! Lithium-ion-accu's hebben niet het bekende “memory- effect”. Toch moet een accu voor het opladen volledig worden ontladen en moet het laadproces altijd volledig worden afgesloten. Bewaar de accu's gedeeltelijk geladen op een koele plek wanneer de accu's langere tijd niet worden gebruikt. Onderhoud en verzorging Reiniging WAARSCHUWING! Bij het bewerken van metalen kan zich bij intensief gebruik geleidend stof in het machinehuis ophopen. Reinig het elektrische gereedschap en de ventilatiespleten regelmatig. De frequentie van de reiniging is afhankelijk van het bewerkte materiaal en van de duur van het gebruik. Blaas de binnenzijde van het machinehuis met de motor regelmatig met droge perslucht door. Laat het elektrische gereedschap daarbij draaien. rood groen uit knippert Accu wordt geladen. uit aan Oplaadproces beëindigd. Gebruiksklare lading. Zie ook “Oplaadproces”. knippert uit De accu is te heet of te koud. aan uit Accu of oplader defect. Zie ook “Foutme ldingen”. 439.517_DD 2G 10.8 LD.book Seite 41 Donnerstag, 2. September 2021 11:07 11 – AP 12/2,5 – AP 12/5,0 – AP 10,8/2,5 – AP 10,8/4,0 – AP 10,8/6,0DD 2G 12-LD

Oplader WAARSCHUWING! Trek vóór werkzaamheden altijd eerst de stekker uit het stopcontact. Gebruik geen water of vloeibare reinigingsmiddelen. Verwijder vuil en stof met een kwastje of droge lap van het machinehuis. Reparaties Laat reparaties uitsluitend uitvoeren in de werkplaats van een door de fabrikant erkende klantenservice. Vervangingsonderdelen en toebehoren Zie voor meer toebehoren, in het bijzonder inzetgereedschappen, de catalogi van de fabrikant. Explosietekeningen en onderdelenlijsten vindt u op onze website: www.flex-tools.com Transport De hoeveelheid lithiumequivalent van de meegeleverde accu ligt onder de gangbare maximale waarden. Daarom vallen de accu als afzonderlijk onderdeel en het gehele elektrische gereedschap met toebehoren niet onder de nationale of internationale voorschriften voor gevaarlijke stoffen. Bij transport van meerdere apparaten met lithium-ion-accu's kunnen deze voorschriften relevant worden en kunnen speciale veilig-heidsmaatregelen (bijv. voor de verpakking) vereist zijn. Informeer in dat geval naar de voorschriften in het land van gebruik. -conformiteit Wij verklaren als alleen verantwoordelijke dat het op pagina 6 beschreven product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 2014/30/EU, 2006/42/EG, 2011/65/EU. Verantwoordelijk voor technische documentatie: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Afvoeren van verpakking en machine WAARSCHUWING! Maak afgedankte elektrische gereedschappen onbruikbaar voordat deze worden afgevoerd: – op het lichtnet aangesloten elektrisch gereedschap door verwijdering van het netsnoer, – op accu's werkend elektrisch gereedschap door verwijdering van de accu. Alleen voor EU-landen. Gooi elektrische gereedschappen niet bij het huisvuil. Volgens de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaal recht moeten versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt. Terugwinning van grondstoffen in plaats van afvalverwijdering. Gereedschap, toebehoren en verpakking dienen op een voor het milieu verantwoorde manier te worden hergebruikt. De kunststof delen zijn gekenmerkt om deze per soort te kunnen recyclen. WAARSCHUWING! Gooi accu's en batterijen niet bij het huisvuil, in het vuur of in het water. Demonteer opgebruikte accu's niet. Accu's/batterijen moeten worden ingezameld, gerecycled of op milieuvriendelijke wijze verwijderd. Alleen voor EU-landen: Volgens richtlijn 2006/66/EG moeten defecte of versleten accu's en batterijen worden gerecycled. LET OP Vraag uw vakhandel naar de mogelijkheden om uw oude gereedschap en accu's af te geven. Uitsluiting van aansprakelijkheid De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het nietmogelijke gebruik van het product zijn veroorzaakt. De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade die door ondeskundig gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt. 439.517_DD 2G 10.8 LD.book Seite 42 Donnerstag, 2. September 2021 11:07 11DD 2G 12-LD
