GEBRUIKSAANWIJZING BWE 16-9 14 Flex

nl Originele gebruiksaanwijzing 59

Gebruikte symbolen 59

Symbolen op het product 59

Voor uw veiligheid 59

Geluid en trillingen 62

In één oogopslag ..... 64

Gebruiksaanwijzing 65

Onderhoud en verzorging 67

Afvoeren van verpakking en machine . . 67

C ∈-Conformiteit 68

Uitsluiting van aansprakelijkheid ..... 68

Gebruikte symbolen

WAARSCHUWING!

Geeft een onmiddellijk dreigend gevaar aan. Als de waarschuwing niet in acht wordt genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.

VOORZICHTIG!

Geeft een mogelijk gevaarlijke situatie aan. Als de aanwijzing niet in acht wordt genomen, kunnen persoonlijk letsel of materiële schade het gevolg zijn.

LET OP

Geeft gebruikstips en belangrijke informatie aan.

Symbolen op het product

Lees de bedieningshandleiding om het letselrisico te verminderen!

Draag een oogbescherming.

Altijd met twee handen werken!

Afvoeren van het oude apparaat (zie pagina 67)!

Veiligheidsklasse II

CE-markering

Voor uw veiligheid

WAARSCHUWING!

Lees voordat u het elektrische gereedschap gebruikt en handel daarna volgens:

- deze gebruiksaanwijzing,

- de „Algemene veiligheidsvoorschriften" voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (documentnummer: 315915),

- de op de plaats van gebruik geldende regels en voorschriften ter voorkoming van ongevallen.

Dit elektrische gereedschap is geconstrueerd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kunnen bij het gebruik ervan levensgevaar en verwondingsgevaar voor de gebruiker en voor andere personen resp. gevaren voor beschadigingen aan de machine of aan andere zaken optreden. Het elektrische gereedschap mag alleen worden gebruikt

- volgens de bestemming,

- in een veiligheidstechnisch optimale toestand.

Verhelp storingen die de veiligheid in gevaar brengen onmiddellijk.

Gebruik volgens bestemming

De diamantgatensnijder BWE 16-9 14 is bestemd

- voor professioneel gebruik in de industrie en door de vakman,

- voor de handbediende vervaardiging van doorlopende en blinde gaten in natuursteen, beton en soortgelijke materialen met diamantgatensnijders met gebruikmaking van water,

- voor gebruik met gereedschap dat in deze gebruiksaanwijzing vermeld wordt. De toegestane omtreksnelheid en de maximale gereedschapsdiameter mogen niet overschreden worden.

Algemene veiligheidsinstructies voor gaten snijden

WAARSCHUWING!

Lees alle veiligheidsvoorschriften en aanwijzingen. Als de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst.

■ Dit elektrische gereedschap is te gebruiken als gatensnijder. Lees alle veiligheidsinstructies, aanwijzingen, afbeeldingen en gegevens die u bij het gereedschap ontvangt. Als u niet alle volgende aanwijzingen in acht neemt, kunnen een elektrische schok, brand en/of ernstig letsel het gevolg zijn.
■ Dit elektrische gereedschap is niet geschikt voor schuren, schuurwerkzaamheden met schuurpapier, werkzaamheden met draad borstels, polijstwerkzaamheden en doorslijpwerkzaamheden. Toepassingen waarvoor het elektrische gereedschap niet is voorzien, kunnen gevaren en verwondin gen veroorzaken.
■ Gebruik het elektrische gereedschap niet voor een functie waarvoor het niet uitdrukkelijk is ontworpen en bedoeld door de fabrikant. Een dergelijke ombouw kan tot verlies van controle en ernstig lichamelijk letsel leiden.
■ Gebruik geen gereedschap dat door de fabrikant niet specifiek voor dit elektrische gereedschap is voorzien en bepaald. Het feit dat u het toebehoren aan het elektrische gereedschap kunt bevestigen, waarborgt nog geen veilig gebruik.
■ De buitendiameter en de dikte van het inzetgereedschap moeten overeenkomen met de maatgegevens van het elektrische gereedschap. Inzetgereedschappen met onjuiste afmetingen kunnen niet voldoende afgeschermd of gecontroleerd worden.
■ Schuurschijven, steunschijven en ander toebehoren moeten nauwkeurig op de uitgaande as van het elektrische gereedschap passen. Inzetgereedschappen die niet nauwkeurig op de uitgaande as van het elektrische

gereedschap passen, draaien ongelijkmatig, trillen sterk en kunnen tot het verlies van de controle leiden.

■ De afmetingen voor het bevestigen van het inzetgereedschap moeten overeenkomen met de afmetingen van de bevestigingsmiddelen van het elektrische gereedschap. Inzetgereedschappen die niet nauwkeurig op het elektrische gereedschap bevestigd worden, draaien ongelijkmatig, trillen sterk en kunnen tot verlies van de controle leiden.
■ Gebruik geen beschadigde inzetgereedschappen. Controleer voor het gebruik altijd inzetgereedschappen op afsplinteringen en scheuren, steunschijven op scheuren, slijtage en ernstige gebruikssporen. Als het elektrische gereedschap of het inzetgereedschap valt, dient u te controleren of het beschadigd is, of gebruik een onbeschadigd inzetgereedschap. Als u het inzetgereedschap hebt gecontroleerd en ingezet, laat u de machine een minuut lang met het maximale toerental lopen. Daarbij dient u en dienen andere personen uit de buurt van het ronddraaiende inzetgereedschap te blijven. Beschadigde inzetgereedschappen breken meestal gedurende deze testtijd.
Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag indien van toepassing een stofmasker, een gehoorbescherming, werkhandschoenen of een speciaal schort dat kleine slijp- en metaaldeeltjes tegenhoudt. Uw ogen moeten worden beschermd tegen wegvliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of ademmasker moet het stof filteren dat bij de toepassing ontstaat. Als u lang wordt blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.

■ Let erop dat andere personen zich op een veilige afstand bevinden van de plaats waar u werkt. Iedereen die de werkomgeving betreedt, moet persoonlijke beschermende uitrusting dragen.
Brokstukken van het werkstuk of gebroken inzetgereedschappen kunnen wegvliegen en verwondingen veroorzaken, ook buiten de directe werkomgeving.
■ Houd het gereedschap alleen aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
■ Houd de netaansluitkabel uit de buurt van draaiende inzetgereedschappen. Als u de controle over het gereedschap verliest, kan de netaansluitkabel worden doorgesneden of meegenomen en uw hand of arm kan in het ronddraaiende inzetgereedschap terechtkomen.
■ Leg het elektrische gereedschap nooit neer voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met het oppervlak, waardoor u de controle over het elektrische gereedschap kunt verliezen.
■ Laat het elektrische gereedschap niet lopen terwijl u het draagt. Uw kleding kan door toevallig contact met het draaiende inzetgereedschap worden meegenomen en het inzetgereedschap kan zich in uw lichaam boren.
■ Reinig regelmatig de ventilatieopeningen van het elektrische gereedschap. De motorventilator trekt stof in het huis en een sterke ophoping van metaalstof kan elektrische gevaren veroorzaken.
■ Gebruik het elektrische gereedschap niet in de buurt van brandbare materialen. Vonken kunnen deze materialen ontsteken.

Terugslag en bijbehorende veiligheidsvoorschriften

Terugslag is de plotselinge reactie als gevolg van een vasthakend of geblokkeerd draaiend inzetgereedschap, zoals een slijpschijf, schuurschijf, steunschijf, draadborstel, enz. Vasthaken of blokkeren leidt tot een abrupte stop van het ronddraaiende inzetgereedschap. Daardoor wordt een ongecontroleerd elektrisch gereedschap tegen de draairichting van het inzetgereedschap versneld op de plaats van de blokkering.

Als bijvoorbeeld een slijpschijf in het werkstuk vasthaakt of blokkeert, kan de rand van de slijpschijf die in het werkstuk invalt, zich vastgrijpen. Daardoor kan de slijpschijf uitbreken of een terugslag veroorzaken.

De slijpschijf beweegt zich vervolgens naar de bediener toe of van de bediener weg, afhankelijk van de draairichting van de schijf op de plaats van de blokkering. Hierbij kunnen slijpschijven ook breken.

Een terugslag is het gevolg van verkeerd of onjuist gebruik van het elektrische gereedschap. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreven.

■ Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in een positie waarin u de terugslagkrachten kunt opvangen. Gebruik altijd de extra handgreep, indien aanwezig, om de grootst mogelijke controle te hebben over terugslagkrachten of reactiemomenten bij het op toeren komen. De bediener kan door geschikte voorzorgsmaatregelen de terugslag- en reactiekrachten beheersen.

■ Breng uw hand nooit in de buurt van draaiende inzetgereedschappen. Het inzetgereedschap kan bij de terugslag over uw hand bewegen.

■ Mijd met uw lichaam het gebied waarheen het elektrische gereedschap bij een terugslag wordt bewogen. De terugslag drijft het elektrische gereed-schap in de richting die tegengesteld is aan de beweging van de slijpschijf op de plaats van de blokkering.

■ Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen, enz. Voorkom dat inzetgereedschappen van het werkstuk terugstoten en vastklemmen.
Het ronddraaiende inzetgereedschap neigt er toe, zich vast te klemmen bij hoeken, scherpe randen of wanneer het terugspringt. Dit veroorzaakt een controleverlies of terugslag.

■ Gebruik geen kettingblad of getand zaagblad. Zulke inzetgereedschappen veroorzaken vaak een terugslag of het verlies van de controle over het elektrische gereedschap.

GEVAAR VOOR MATERIËLE SCHADE!

De netspanning en de op het typeplaatje vermelde spanningsgegevens moeten overeenkomen.

Geluid en trillingen

LET OP

Waarden voor het A-gewogen geluidsniveau en de totale trillingswaarden staan in de tabel "Technische gegevens".

De geluids- en trillingswaarden zijn vastgesteld volgens norm EN 62841.

WAARSCHUWING!

De aangegeven meetwaarden gelden voor nieuwe gereedschappen. Bij dagelijks gebruik veranderen geluids- en trillingswaarden.

LET OP

Het is deze instructies vermelde trillingsniveau is gemeten volgens de meetmethode zoals beschreven in de norm EN 62841 en kan worden gebruikt voor de onderlinge vergelijking van elektrische gereedschappen.

Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het vermelde trillingsniveau geldt voor de voornaamste toepassingen van het elektrische gereedschap.

Indien het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of zonder

voldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschap en inzetgereedschappen, warm houden van de handen, organisatie van de arbeidsprocessen.

VOORZICHTIG!

Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).

Technische gegevens

Producttype BWE 16-9 14
Product Diamantgatensnijder
Netspanning V/Hz 220-240 / 50-60
Isolatieklasse		☐ / II
Opgenomen vermogen W 1600
Afgegeven vermogen W 950
Onbelast toerental o.p.m. 3500-9000
Nominaal onbelast toerental o.p.m. 10400
Gereedschapopname ∅ M14
Spanhalsdiameter mm 43
Diamantgatensnijder ∅	mm	max. 14
Wateraansluiting		12" (voor zelfsluitende snelkoppeling), max. 6 bar
Gewicht volgens “FLEX-procedure 01”(zonder kabel)	kg	3,0
A-gewogen geluidsdrukniveau conform EN 62841 (zie 'Geluid en trillingen'):
Geluidsdrukniveau L_pA	dB(A)	85
Geluidsvermogenniveau L_WA	dB(A)	93
Onzekerheid K	db	3,0
Totale trillingswaarde conform EN 62841 (zie 'Geluid en trillingen'):
Emissiewaarde a_n bij snijden van natuursteen	m/s ^2	4,67
Onzekerheid K	m/s ^2	1,5

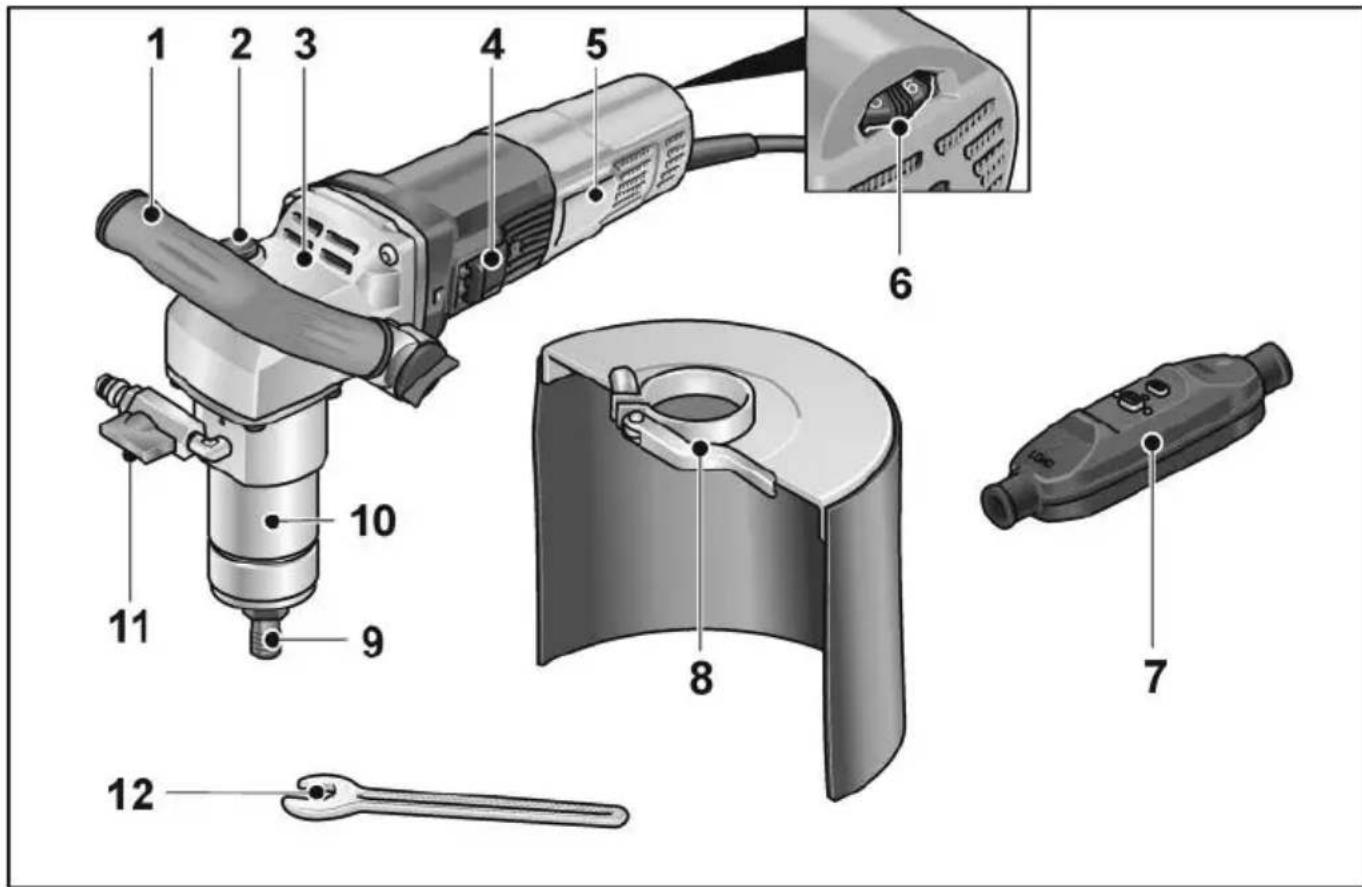

In één oogopslag

voor het vastzetten van de as bij het wisselen van inzetgereedschap.

3 Machinebehuizing
4 Schakelaar

voor in- en uitschakelen.

5 Typeplaatje
6 Stelwiel voor vooraf instelbaar toerental

7 Aansluitkabel met PRCD-schakelaar
8 Spatbeschermer
9 Gereedschapsopname
10 Spanhals
11 Wateraansluiting met afsluiter
12 Steeksleutel SW 17

Gebruiksaanwijzing

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Voor de ingebruikneming

Pak het elektrische gereedschap uit en controleer of het volledig geleverd is en geen transportschade heeft.

Aansluiting op stroomvoorziening

WAARSCHUWING!

Deze machine mag uitsluitend gebruikt worden in combinatie met de meegeleverde PRCD-schakelaar. De PRCD-schakelaar moet vóór elk gebruik gecontroleerd worden.

LET OP

Controleer vóór het gebruik van de PRCD-schakelaar of het elektrische gereedschap uitgeschakeld is.

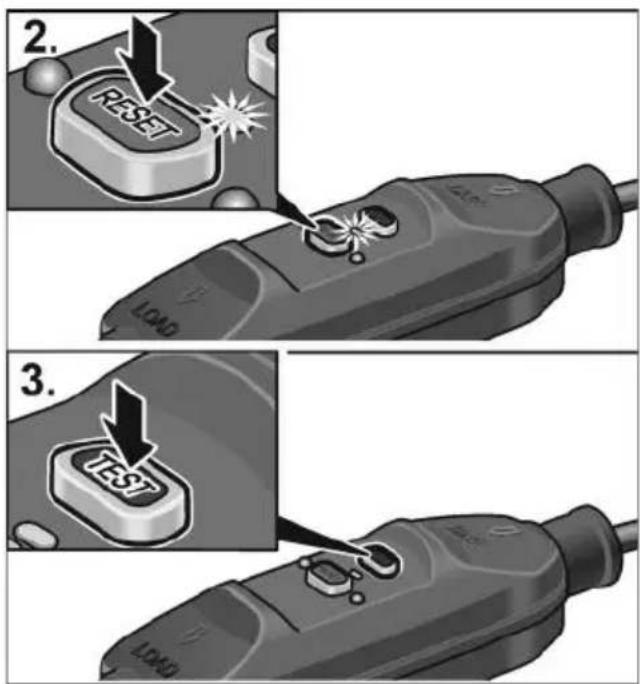

Controle vóór elk gebruik:

1. Steek de stekker in de contactdoos.

1. Druk op de knop "RESET". Het rode controlelampje moet gaan branden.

2. Druk op de knop "TEST". De PRCD-schakelaar moet uitschakelen en het controlelampje gaat uit.

3. Wanneer er nogmaals op de knop "RESET" wordt gedrukt, moet de machine inschakelen.

WAARSCHUWING!

Als de PRCD-schakelaar bij het inschakelen van de machine herhaaldelijk uitschakelt of als de PRCD-schakelaar niet inschakelt, moet de machine onmiddellijk van het stroomnet losgekoppeld worden.

De machine mag nu niet meer gebruikt worden. De PRCD-schakelaar mag uitsluitend vervangen worden door de klantenservice van de fabrikant.

Aansluiten op watervoorziening

WAARSCHUWING!

Houd water uit de buurt van het elektrische gereedschap en personen in het werkgebied. Gebruik uitsluitend machines die correct op de watervoorziening aangesloten zijn. Controleer afdichtingen, afsluiter en aansluitingen regelmatig op een correcte werking.

"click"

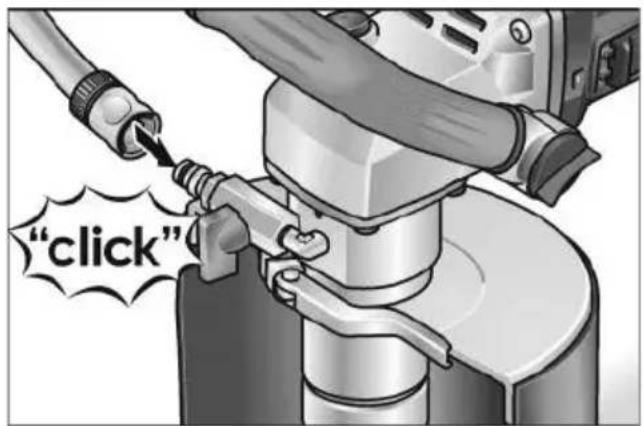

■ Bevestig de 12 "-waterslang met een gangbare zelfsluitende snelkoppeling.
■ Open de afsluiter pas op de gebruikslocatie en als het gereedschap in bedrijf is.
■ Let er bij het verwijderen van de slang op dat er geen water in de machine loopt.

Diamantgatensnijder bevestigen of vervangen

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

■ Trek de stekker uit het stopcontact.

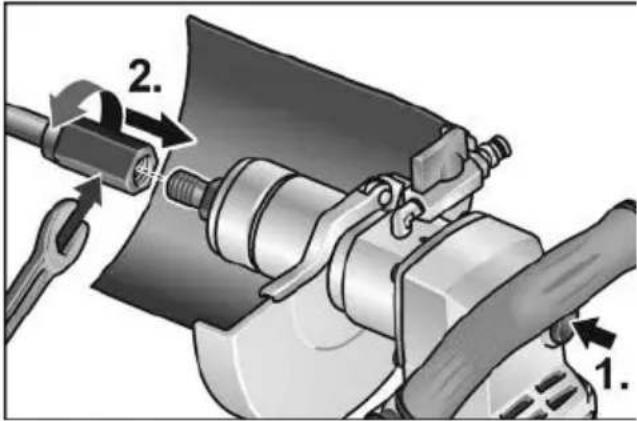

■ Houd de gereedschapsopname vast met de meegeleverde steeksleutel 17.
■ Schroef de diamantgatensnijder op de as.
Draai de diamantgatensnijder vast met een tweede steeksleutel 19.

Functietest:

■ Steek de stekker in de contactdoos.
■ Schakel het gereedschap in (zonder de schakelaar vast te klikken) en laat deze circa 30 seconden lopen. Controleer de machine op onbalans en trillingen.
■ Schakel het elektrische gereedschap uit.

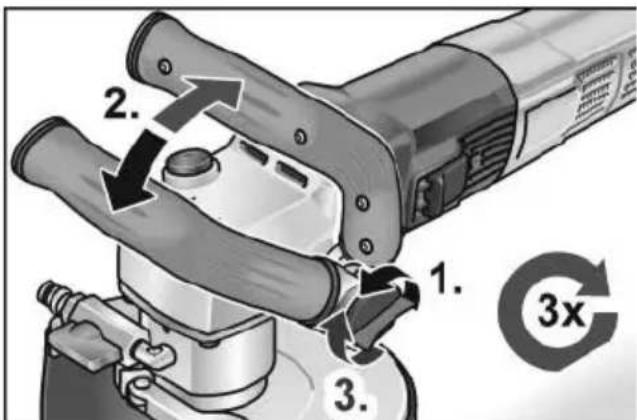

Beugelhandgreep verstellen

2. 1. 3. 3x

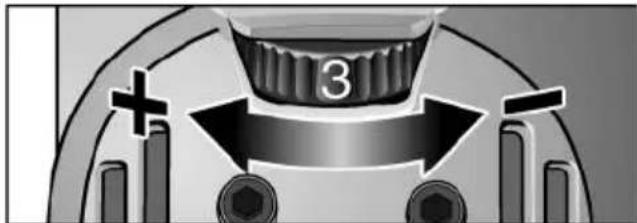

Vooraf instelbaar toerental

Als u het werktoerental wilt instellen, zet u het stelwiel op de gewenste waarde.

3

Elektrisch gereedschap in- en uitschakelen

Gebruik voor korte duur zonder vergrendeling

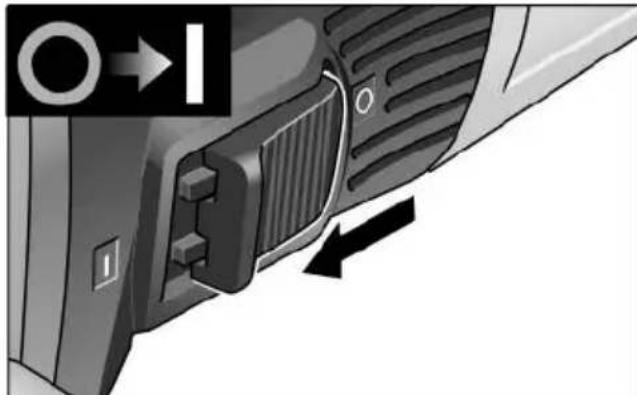

■ Duw de schakelaar naar voren en houd deze vast.
■ Als u de machine wilt uitschakelen, laat u de schakelaar los.

Continu gebruik met vergrendeling

LET OP

Nadat de stroom is uitgevallen, start het ingeschakelde gereedschap niet opnieuw.

1. 2. 1.

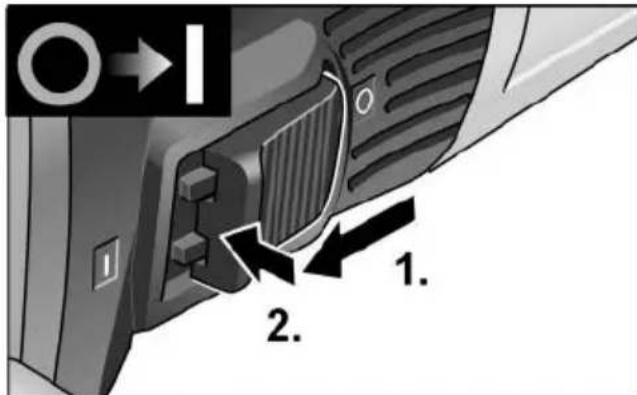

■ Duw de schakelaar naar voren en vergrendel vervolgens de schakelaar door deze vooraan in te drukken.

Apparaat uitschakelen:

1 2. 1.

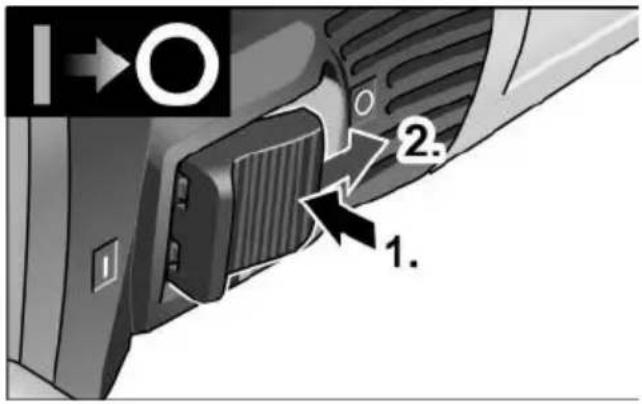

■ Als u de machine wilt uitschakelen, ontgrendelt u de schakelaar door deze achteraan in te drukken.

i LET OP

Bij kortstondige overbelasting schakelt het apparaat automatisch uit. Om weer verder te werken apparaat uit- en weer inschakelen. Bij oververhitting door overbelasting bij continu gebruik vermindert het apparaat automatisch het toerental totdat het apparaat voldoende is afgekoeld. Aan het einde van de koelmodus schakelt het apparaat automatisch uit.

Om weer verder te werken apparaat uit- en weer inschakelen.

Onderhoud en verzorging

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

i LET OP

Gebruik uitsluitend originele vervanging- sonderdelen van de fabrikant. Bij het gebruik van onderdelen van een andere fabrikant vervallen de garantieverplichtingen van de fabrikant.

Reiniging

WAARSCHUWING!

Gebruik geen water of vloeibare reinigingsmiddelen.

■ Blaas de binnenzijde van het machinehuis met de motor regelmatig met droge perslucht door.
Beschermkap resp. geleidingstafel met droge perslucht reinigen. Vastzittend vuil met kwast of borstel verwijderen.

Reparaties

Laat reparaties uitsluitend uitvoeren door een door de fabrikant erkende klantenservice.

i LET OP

Draai de schroeven van het motorhuis tijdens de garantieperiode niet los. Anders vervallen de garantieverplichtingen van de fabrikant.

Vervangingsonderdelen en toebehoren

Explosietekeningen en onderdelenlijsten vindt u op onze website: www.flex-tools.com

Afvoeren van verpakking en machine

WAARSCHUWING!

Maak een versleten machine onbruikbaar door het netsnoer te verwijderen.

Alleen voor EU-landen Gooi elektrische gereedschappen niet bij het huisvuil.

Volgens de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaal recht moeten versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt.

i LET OP

Vraag uw vakhandel naar de mogelijkheden om uw oude gereedschap af geven.

CE-Conformiteit

De conformiteitsverklaring is als bijlage I opgenomen in deze gebruiksaanwijzing.

Uitsluiting van aansprakelijkheid

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het niet-mogelijke gebruik van het product zijn veroorzaakt.

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade die door onjuist gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.
