NÁVOD K OBSLUZE DD 2G 12LD Flex

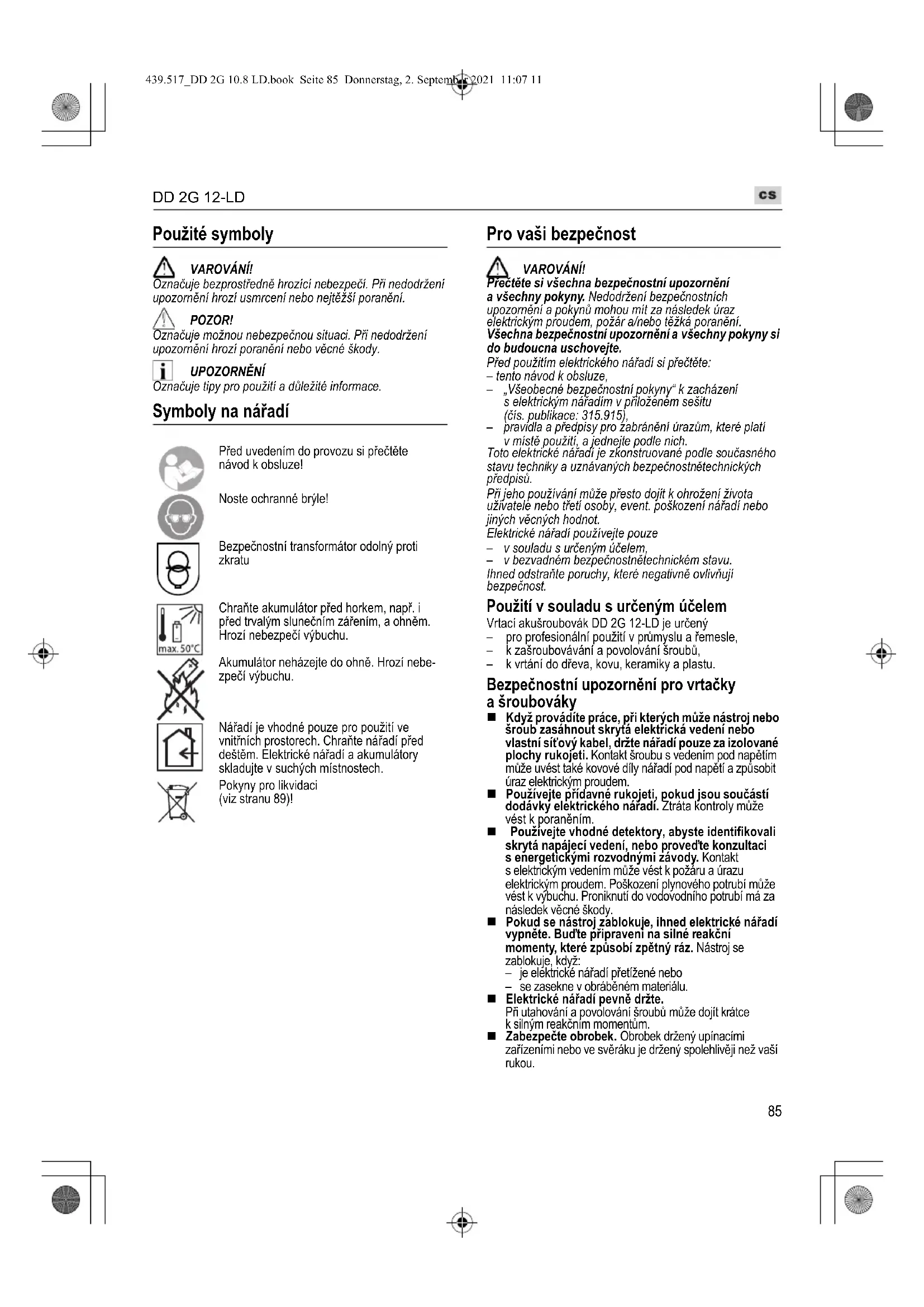

Použité symboly VAROVÁNÍ! Označuje bezprostředně hrozící nebezpečí. Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění. POZOR! Označuje možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody. UPOZORNĚNÍ Označuje tipy pro použití a důležité informace. Symboly na nářadí Pro vaši bezpečnost VAROVÁNÍ! Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržení bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechna bezpečnostní upozornění a všechny pokyny si do budoucna uschovejte. Před použitím elektrického nářadí si přečtěte: – tento návod k obsluze, – „Všeobecné bezpečnostní pokyny“ k zacházení s elektrickým nářadím v přiloženém sešitu (čís. publikace: 315.915), – pravidla a předpisy pro zabránění úrazům, které platí vmístě použití, a jednejte podle nich. Toto elektrické nářadí je zkonstruované podle současného stavu techniky a uznávaných bezpečnostnětechnických předpisů. Při jeho používání může přesto dojít k ohrožení života uživatele nebo třetí osoby, event. poškození nářadí nebo jiných věcných hodnot. Elektrické nářadí používejte pouze – v souladu s určeným účelem, – v bezvadném bezpečnostnětechnickém stavu. Ihned odstraňte poruchy, které negativně ovlivňují bezpečnost. Použití v souladu s určeným účelem Vrtací akušroubovák DD 2G 12-LD je určený – pro profesionální použití v průmyslu a řemesle, – k zašroubovávání a povolování šroubů, – k vrtání do dřeva, kovu, keramiky a plastu. Bezpečnostní upozornění pro vrtačky a šroubováky Když provádíte práce, při kterých může nástroj nebo šroub zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, držte nářadí pouze za izolované plochy rukojeti. Kontakt šroubu s vedením pod napětím může uvést také kovové díly nářadí pod napětí a způsobit úraz elektrickým proudem. Používejte přídavné rukojeti, pokud jsou součástí dodávky elektrického nářadí. Ztráta kontroly může vést k poraněním. Používejte vhodné detektory, abyste identifikovali skrytá napájecí vedení, nebo proveďte konzultaci s energetickými rozvodnými závody. Kontakt s elektrickým vedením může vést k požáru a úrazu elektrickým proudem. Poškození plynového potrubí může vést k výbuchu. Proniknutí do vodovodního potrubí má za následek věcné škody. Pokud se nástroj zablokuje, ihned elektrické nářadí vypněte. Buďte připraveni na silné reakční momenty, které způsobí zpětný ráz. Nástroj se zablokuje, když: – je elektrické nářadí přetížené nebo – se zasekne v obráběném materiálu. Elektrické nářadí pevně držte. Při utahování a povolování šroubů může dojít krátce k silným reakčním momentům. Zabezpečte obrobek. Obrobek držený upínacími zařízeními nebo ve svěráku je držený spolehlivěji než vaší rukou. Před uvedením do provozu si přečtěte návod k obsluze! Noste ochranné brýle! Bezpečnostní transformátor odolný proti zkratu Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, a ohněm. Hrozí nebezpečí výbuchu. Akumulátor neházejte do ohně. Hrozí nebe- zpečí výbuchu. Nářadí je vhodné pouze pro použití ve vnitřních prostorech. Chraňte nářadí před deštěm. Elektrické nářadí a akumulátory skladujte v suchých místnostech. Pokyny pro likvidaci (viz stranu 89)! 439.517_DD 2G 10.8 LD.book Seite 85 Donnerstag, 2. September 2021 11:07 11DD 2G 12-

Elektrické nářadí odkládejte až po zastavení. Nástroj se může zaháknout a způsobit ztrátu kontroly nad elektrickým nářadím. Používejte pouze originální akumulátory s napětím uvedeným na typovém štítku elektrického nářadí. Při použití jiných akumulátorů, např. padělků, upravených akumulátorů nebo výrobků jiných výrobců, hrozí nebezpečí poranění a věcné škody v důsledku výbuchu akumulátoru. Bezpečnostní upozornění pro zacházení s akumulátory Neotevírejte akumulátor. Hrozí nebezpečí zkratu. Chraňte akumulátor před horkem, např. také před trvalým slunečním zářením, ohněm, vodou a vlhkostí. Hrozí nebezpečí výbuchu. Z poškozeného a nesprávně použitého akumulátoru mohou unikat páry. Zajistěte přívod čerstvého vzduchu apři potížích vyhledejte lékařskou pomoc. Páry mohou dráždit dýchací cesty. Při špatném použití může z akumulátoru vytéci kapalina. Zabraňte kontaktu s ní. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, vyhledejte také lékaře. Vytékající akumulátorová kapalina může způsobit podráždění pokožky nebo popáleniny. Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátorů, hrozí nebezpečí požáru, pokud se používá s jinými akumulátory. Špičatými předměty, jako např. hřeb íky či šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř akumulátoru může dojít ke zkratu aakumulátor může začít hořet, vybouchnout, přehřát se nebo se z něj může kouřit. Nabíječka Vždy zkontrolujte, zda síťové napětí odpovídá napětí uvedenému na typovém štítku nabíječky. Připojovací zástrčka nabíječky musí být vhodná do zásuvky. Zástrčka nesmí být žádným způsobem upravená. U elektrického nářadí s ochranným uzemněním nepoužívejte žádné adaptéry. Neupravené zástrčky a vhodné zásuvky snižují riziko úrazu elektrickým proudem. Nabíječku používejte pouze v suchých prostorech azabraňte kontaktu s vlhkem a deštěm. Proniknutí vody do nabíječky zvyšuje riziko úrazu elektrickým proudem. Nabíječku nikdy nepoužívejte, pokud jsou kabel, zástrčka nebo samotné zařízení poškozené vnějším vlivem. Dejte nabíječku do servisu. Nabíječku v žádném případě neotevírejte. Vpřípadě poruchy ji dejte do servisu. Na nabíječku nepokládejte žádné předměty a nestavte ji na měkké povrchy. Hrozí nebezpečí požáru. Speciální bezpečnostní upozornění Před veškerými pracemi na elektrickém nářadí nastavte přepínač směru otáčení (2) do prostřední polohy. Přepínač směru otáčení (2), resp. nastavení krouticího momentu (4) ovládejte pouze při zastaveném nářadí. Koznačení elektrického nářadí používejte pouze lepicí štítky. Nevrtejte žádné díry do tělesa nářadí. Hlučnost a vibrace UPOZORNĚNÍ Hodnoty hladiny hluku jakož i celkovou hodnotu vibrací, vyhodnocenés filtrem A, si zjistěte v tabulce na straně 6. Hodnoty hluku a vibrací byly zjištěny podle EN 60745. VAROVÁNÍ! Uvedené naměřené hodnoty platí pro nové nářadí. Při každodenním používání se hodnoty hlučnosti a vibrací mění. UPOZORNĚNÍ Úroveň vibrací, uvedená v těchto pokynech, byla změřena měřicí metodou stanovenou normou EN 60745 a lze ji použít k vzájemnému srovnání elektrického nářadí. Metoda je vhodná také pro předběžný odhad zatížení vibracemi. Uvedená úroveň vibrací se vztahuje k hlavnímu použití elektrického nářadí. Při jiném způsobu použití, při použití s jinými nástroji nebo nedostatečné údržbě se úroveň vibrací může lišit. Zatížení vibracemi během celé pracovní doby se tím může výrazně zvýšit. Pro přesný odhad zatížení vibracemi je potřeba brát v úvahu také dobu, kdy je nářadí vypnuté nebo sice běží, ale nepoužívá se. Zatížení vibracemi během celé pracovní doby se tím může výrazně snížit. Stanovte doplňující bezpečnostní opatření na ochranu pracovníka před působe ním vibrací, jako je například údržba elektrického nářadí a nástrojů, udržování rukou v teple, organizace pracovních postupů. POZOR! Při akustickém tlaku větším než 85 dB(A) noste chrániče sluchu. Přehled (Obrázek A) 1 Spínač K zapnutí a vypnutí a dále rozběhnutí na maximální otáčky. 2Přepínač směru otáčení 3Volič rychlosti 4Otočný kroužek pro nastavení krouticího momentu 5 Rychloupínací sklíčidlo 6Osvětlení pracoviště 7Rukojeť 8 Otvor pro vložení akumulátoru 9 Akumulátor Li-Ion (2,5 Ah/4,0 Ah/6,0 Ah) 10 Odjišťovací tlačítko akumulátoru 11 Ukazatel stavu akumulátoru 12 Spona na pásek 13 Držák bitů 14 Upevňovací šroub 439.517_DD 2G 10.8 LD.book Seite 86 Donnerstag, 2. September 2021 11:07 11DD 2G 12-LD

Návod k použití Před uvedením do provozu Vybalte elektrické nářadí a příslušenství a zkontrolujte, zda je dodávka kompletní a zda nedošlo k poškození při přepravě. Sponu na pásek, resp. držák bitů připevněte přiloženým šroubem (Obrázek B). UPOZORNĚNÍ Akumulátory nejsou při dodání úplně nabité. Před prvním použitím akumulátory plně nabijte. Viz k tomu „Nabíječka (Obrázek L)/Nabíjení“. Nasazení/výměna akumulátoru Nabitý akumulátor zasuňte do elektrického nářadí, až úplně zaskočí (Obrázek C). Pro vyjmutí stiskněte odjišťovací tlačítka (1.) a akumulátor vytáhněte (2.) (Obrázek D). POZOR! Když akumulátor nepoužíváte, chraňte jeho kontakty. Volné kovové díly mohou zkratovat kontakty, hrozí nebezpečí výbuchu a požáru! Stav nabití akumulátoru (Obrázek E) Stisknutím tlačítka lze pomocí LED ukazatele stavu akumulátoru zkontrolovat stav nabití. Ukazatel zhasne za 5 sekund. Když některá LED bliká, musí se akumulátor nabít. Pokud po stisknutí tlačítka nesvítí žádná LED, je akumulátor vadný a musí se vyměnit. Nastavení směru otáčení (Obrázek F) POZOR! Směr otáčení měňte jen při zastaveném elektrickém nářadí. Přepínač směru otáčení nastavte do potřebné polohy: – Doleva: proti směru hodinových ručiček (vyšroubovávání šroubů, povolování šroubů) – Doprava: po směru hodinových ručiček (vrtání, zašroubovávání šroubů, utahování šroubů) – Uprostřed: blokování zapnutí (výměna nástroje, při všech pracích na elektrickém nářadí) Předvolba krouticího momentu (Obrázek G) POZOR! Krouticí moment měňte jen při zastaveném elektrickém nářadí. Otočný kroužek pro nastavení krouticího momentu nastavte do potřebné polohy. UPOZORNĚNÍ V poloze pro vrtání je deaktivovaná kluzná spojka. Předvolba rychlosti (Obrázek H) POZOR! Rychlost měňte jen při zastaveném elektrickém nářadí. Nastavte volič na potřebný stupeň: 1: malá rychlost, vysoký krouticí moment 2: velká rychlost, malý krouticí moment Nasazení nástrojů (Obrázek I) POZOR! Před veškerými pracemi na elektrickém nářadí nastavte přepínač směru otáčení (2) do prostřední polohy. Do sklíčidla se bezpečně upínají vrtáky o průměru 1,5–10 mm, šroubovací bity ¼" a držák bitů ¼". Jednou rukou pevně držte elektrické nářadí a druhou rukou otáčejte sklíčidlem. – Pro povolení otáčejte sklíčidlem proti směru hodinových ručiček. – Pro zajištění otáčejte sklíčidlem po směru hodinových ručiček. Vložte nástroj. Sklíčidlo úplně utáhněte. Přepínač směru otáčení nastavte do potřebné polohy (doleva/doprava). Proveďte zkušební chod, abyste zkontrolovali vystředěné upnutí nástroje. Zapnutí elektrického nářadí (Obrázek J) Zapnutí nářadí: Stiskněte spínač. Spínač elektrického nářadí umožňuje plynulé zvyšování otáček až na maximální hodnotu. Vypnutí nářadí: Uvolněte spínač. UPOZORNĚNÍ – Elektrické nářadí je vybavené brzdou, která nástroj zastaví okamžitě po uvolnění spínače. – Při nepřetržité práci s elektrickým nářadím byste měli pracovat hlavně se zcela stisknutým spínačem. Práce s elektrickým nářadím (Obrázek K) POZOR! Před veškerými pracemi na elektrickém nářadí nastavte přepínač směru otáčení (2) do prostřední polohy.

1. Nasaďte akumulátor.

2. Vložte nástroj (vrták, šroubovací bit, držák bitu).

3. Nastavte předvolbu otáček na potřebný stupeň.

4. Nastavte rychlost na potřebný stupeň.

5. Nastavte potřebný směr otáčení.

6. Jednou rukou uchopte elektrické nářadí a zaujměte

pracovní postoj. Přepínač směru otáčení, resp. otočný kroužek pro nastavení krouticího momentu nikdy neovládejte při běžícím motoru!

9. Přepínač směru otáčení (2) nastavte do prostřední

polohy. 1–17: šroubování vrtání 439.517_DD 2G 10.8 LD.book Seite 87 Donnerstag, 2. September 2021 11:07 11DD 2G 12-LD

Nabíječka (Obrázek L) Nabíječka C e určená k nabíjení akumulátorů FLEX typu 1 Otvor pro vložení akumulátoru 2 Kontakty 3 LED chybového hlášení (červená) 4 LED stavu nabití (zelená) 5 Větrací štěrbiny 6 Síťový kabel se síťovou zástrčkou LED indikace Nabíjení POZOR! Do dodané nabíječky nasazujte pouze originální akumulátory. Zapojte síťovou zástrčku nabíječky do zásuvky. Krátce se rozsvítí LED chybového hlášení a LED stavu nabití.

Zasuňte akumulátor až nadoraz do nabíječky (Obrázek M). LED stavu nabití bliká a akumulátor se nabíjí. Když je akumulátor plně nabitý, LED stavu nabití nepřetržitě svítí.

yjměte akumulátor z nabíječky (Obrázek N). Vytáhněte síťovou zástrčku ze zásuvky. Chybová hlášení Pokud po nasazení akumulátoru do nabíječky dojde k některé z následujících indikací pomocí LED, vyskytla se u akumulátoru nebo nabíječky závada. LED chybového hlášení trvale svítí: – Akumulátor je příliš horký, resp. příliš studený. Jakmile bude mít akumulátor nabíjecí teplotu (0 °C – 40 °C), spustí se nabíjení. LED chybového hlášení bliká nebo nesvítí žádná z obou LED: – Vyjměte akumulátor z nabíječky. Zkontrolujte kontakty nabíječky a aku-mulátoru, zda nejsou znečištěné, v případě potřeby je vyčistěte. Znovu nasaďte akumulátor. Při stejné indikaci je akumulátor vadný. Akumulátor vyměňte nebo nechte zkontrolovat v servisu. – Pokud se toto chybové hlášení zobrazí i s jiným akumulátorem, je vadná nabíječka. Nechte nabíječku zkontrolovat v servisu. Pokyny pro zabezpečení dlouhé životnosti akumulátoru POZOR! – Akumulátory nikdy nenabíjejte při teplotě nižší než 0 °C, resp. vyšší než 40 °C. – Akumulátory nenabíjejte v prostředí s velkou vlhkostí vzduchu nebo vysokou teplotou. – Akumulát ory a nabíječku během nabíjení nezakrývejte. – Po skončení nabíjení odpojte síťovou zástrčku nabíječky. Akumulátor a nabíječka se během nabíjení zahřívají. To je normální! U lithium-iontových akumulátorů nevzniká známý „paměťový efekt“. Přesto by se měl akumulátor před nabíjením úplně vybít a nabíjení vždy zcela dokončit. Pokud akumulátory delší dobu nepoužíváte, skladujte je částečně nabité avchladu. Údržba a ošetřování Čistění VAROVÁNÍ! Při práci s kovem se může při extrémním používání uvnitř nářadí usazovat vodivý prach. Elektrické nářadí a větrací štěrbiny pravidelně čistěte. Četnost čistění je závislá na opracovávaném materiálu a době používání. Vnitřní prostor s motorem pravidelně vyfoukejte suchým stlačeným vzduchem. Elektrické nářadí přitom nechte běžet. Nabíječka VAROVÁNÍ! Před veškerými pracemi vytáhněte síťovou zástrčku ze zásuvky. Nepoužívejte vodu nebo tekuté čisticí prostředky. Nečistoty a prach odstraňte z krytu štětcem nebo suchým hadrem. Opravy Opravy nechávejte provádět výhradně v servisu autorizovaném výrobcem. Náhradní díly a příslušenství Další příslušenství, zejména nástroje, najdete v katalozích výrobce. Rozkladové výkresy a seznamy náhradních dílů najdete na naší webové stránce: www.flex-tools.com červená zelená nesvítí bliká Akumulátor se nabíjí. nesvítí svítí Nabíjení dokončeno. Udržovací nabíjení. Viz k tomu „Nabíjení“. bliká nesvítí Akumulátor je příliš horký, resp. příliš studený. svítí nesvítí Akumulátor nebo nabíječka jsou vadné

Přeprava Ekvivalentní množství lithia v akumulátorech, které jsou součástí dodávky, je menší než příslušné mezní hodnoty. Proto akumulátor jako jednotlivý kus ani elektrické nářadí s kompletní dodávkou nepodléhají národním nebo mezinárodním předpisům pro nebezpečné náklady. Při přepravě více kusů nářadí s lithium-iontovými akumulátory mohou být tyto předpisy relevantní a vyžadovat zvláštní bezpečnostní opatření (např. ohledně balení). Vtom případě se informujte na předpisy platné v zemi použití. shoda Prohlašujeme na svou výlučnou odpovědnost, že výrobek popsaný na straně 6 je v souladu s následujícími normami nebo normativními dokumenty: EN 60745 podle ustanovení směrnic 2014/30/EU, 2006/42/ES, 2011/65/EU. Za technické podklady zodpovídá: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Pokyny pro likvidaci VAROVÁNÍ! Následujícím způsobem zajistěte, aby elektrické nářadí, které dosloužilo, bylo nepoužitelné: – u síťového elektrického nářadí odstraněním síťového kabelu, – u akumulátorového elektrického nářadí odstraněním akumulátoru. Pouze pro země EU. Nevyhazujte elektrické nářadí do domovního odpadu! Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a podle odpovídajících ustanovení právních předpisů jednotlivých zemí se musí použité elektrické nářadí shromažďovat odděleně od ostatního odpadu a odevzdat k ekologické recyklaci. Recyklace místo smíšeného odpadu. Nářadí, příslušenství a obal je třeba odevzdat k ekologické recyklaci. Plastové díly jsou označené, aby byla možná recyklace podle druhu materiálu. VAROVÁNÍ! Nevyhazujte akumulátory/baterie do domovního odpadu, do ohně nebo do vody. Vysloužilé akumulátory neotevírejte. Akumulátory/baterie je třeba shromažďovat, recyklovat nebo ekologicky zlikvidovat. Pouze pro země EU: Podle směrnice 2006/66/ES se musí vadné nebo použité akumulátory/baterie recyklovat. UPOZORNĚNÍ O možnostech likvidace se informujte u specializovaného prodejce. Vyloučení odpovědnosti Výrobce a jeho zástupce neručí za škody a ušlý zisk vlivem přerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití. Výrobce a jeho zástupce neručí za škody, které byly způsobeny neodborným použitím nebo ve spojitosti s výrobky jiných výrobců. 439.517_DD 2G 10.8 LD.book Seite 89 Donnerstag, 2. September 2021 11:07 11DD 2G 12-
