MANUAL DE UTILIZADOR DD 2G 12LD Flex

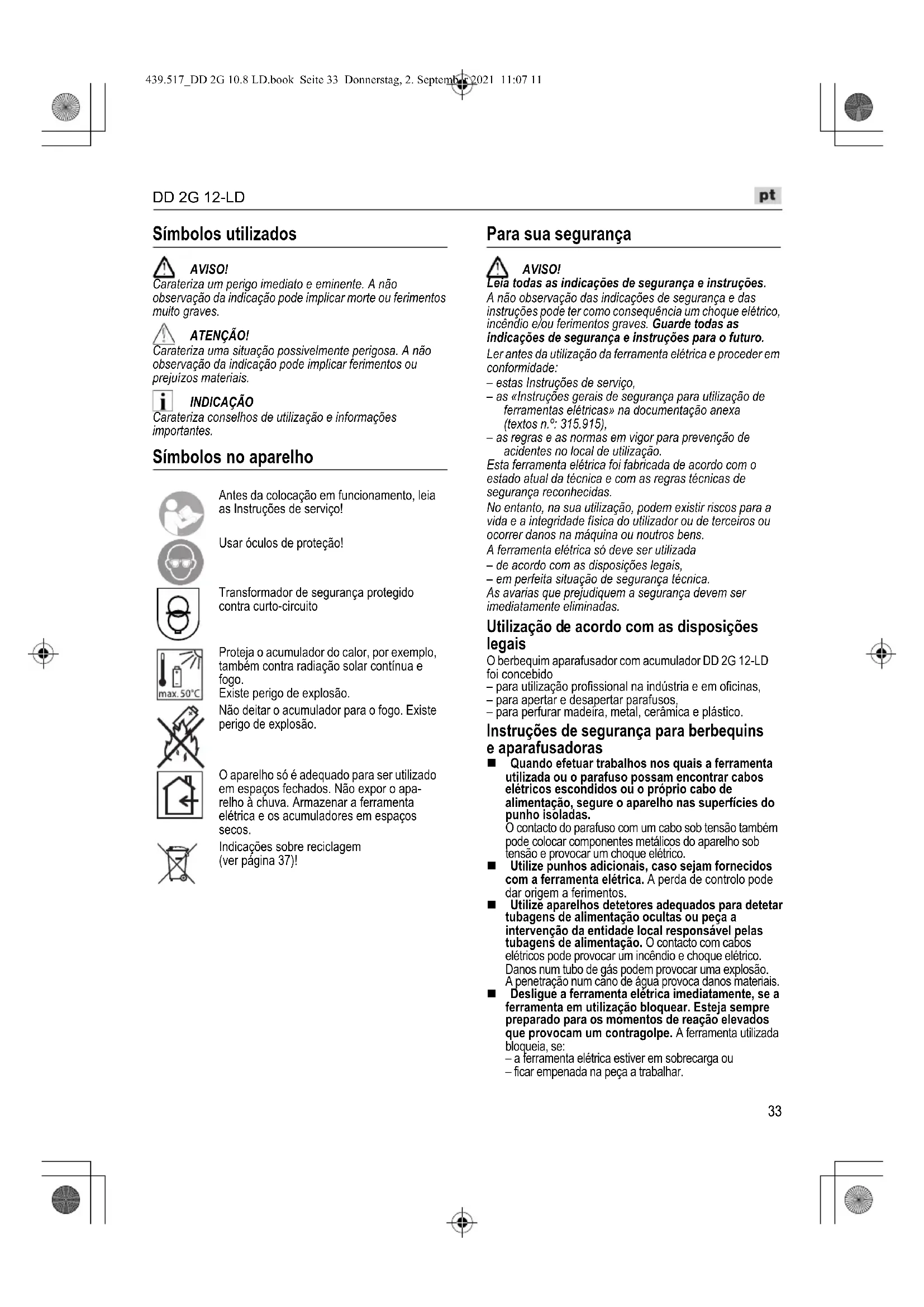

Símbolos utilizados AVISO! Carateriza um perigo imediato e eminente. A não observação da indicação pode implicar morte ou ferimentos muito graves. ATENÇÃO! Carateriza uma situação possivelmente perigosa. A não observação da indicação pode implicar ferimentos ou prejuízos materiais. INDICAÇÃO Carateriza conselhos de utilização e informações importantes. Símbolos no aparelho Para sua segurança AVISO! Leia todas as indicações de segurança e instruções. A não observação das indicações de segurança e das instruções pode ter como consequência um choque elétrico, incêndio e/ou ferimentos graves. Guarde todas as indicações de segurança e instruções para o futuro. Ler antes da utilização da ferramenta elétrica e proceder em conformidade: – estas Instruções de serviço, – as «Instruções gerais de segurança para utilização de ferramentas elétricas» na documentação anexa (textos n.º: 315.915), – as regras e as normas em vigor para prevenção de acidentes no local de utilização. Esta ferramenta elétrica foi fabricada de acordo com o estado atual da técnica e com as regras técnicas de segurança reconhecidas. No entanto, na sua utilização, podem existir riscos para a vida e a integridade física do utilizador ou de terceiros ou ocorrer danos na máquina ou noutros bens. A ferramenta elétrica só deve ser utilizada – de acordo com as disposições legais, – em perfeita situação de segurança técnica. As avarias que prejudiquem a segurança devem ser imediatamente eliminadas. Utilização d e acordo com as disposições legais O berbequim aparafusador com acumulador DD 2G 12-LD foi concebido – para utilização profissional na indústria e em oficinas, – para apertar e desapertar parafusos, – para perfurar madeira, metal, cerâmica e plástico. Instruções de segurança para berbequins e aparafusadoras Quando efetuar trabalhos nos quais a ferramenta utilizada ou o parafuso possam encontrar cabos elétricos escondidos ou o próprio cabo de alimentação, segure o aparelho nas superfícies do punho isoladas. O contacto do parafuso com um cabo sob tensão também pode colocar componentes metálicos do aparelho sob tensão e provocar um choque elétrico. Utilize punhos adicionais, caso sejam fornecidos com a ferramenta elétrica. A perda de controlo pode dar origem a ferimentos. Utilize aparelhos detetores adequados para detetar tubagens de alimentação ocultas ou peça a intervenção da entidade local responsável pelas tubagens de alimentação. O contacto com cabos elétricos pode provocar um incêndio e choque elétrico. Danos num tubo de gás podem provocar uma explosão. A penetração num cano de água provoca danos materiais. Desligue a ferramenta elétrica imediatamente, se a ferramenta em utilização bloquear. Esteja sempre preparado para os momentos de reação elevados que provocam um contragolpe. A ferramenta utilizada bloqueia, se: – a ferramenta elétrica estiver em sobrecarga ou – ficar empenada na peça a trabalhar. Antes da colocação em funcionamento, leia as Instruções de serviço! Usar óculos de proteção! Transformador de segurança protegido contra curto-circuito Proteja o acumulador do calor, por exemplo, também contra radiação solar contínua e fogo. Existe perigo de explosão. Não deitar o acumulador para o fogo. Existe perigo de explosão. O aparelho só é adequado para ser utilizado em espaços fechados. Não expor o apa- relho à chuva. Armazenar a ferramenta elétrica e os acumuladores em espaços secos. Indicações sobre reciclagem (ver página 37)! 439.517_DD 2G 10.8 LD.book Seite 33 Donnerstag, 2. September 2021 11:07 1134 Segure bem a ferramenta elétrica. Ao apertar e desapertar parafusos, podem surgir momentos de reação elevados, por breves momentos. Fixe a peça a trabalhar. Uma peça mantida fixa num dispositivo de aperto ou num torno de bancada está mais segura do que presa com a mão. Espere até que a ferramenta elétrica esteja completamente parada, antes de a pousar. A ferramenta utilizada pode prender-se e provocar a perda de controlo sobre a ferramenta elétrica. Utilize apenas acumuladores originais com a tensão indicada na placa de caraterísticas da sua ferramenta elétrica. No caso de utilização de outros acumuladores, p. ex., imitações, acumuladores restaurados ou de outros fabricantes, existe perigo de ferimentos e de danos materiais devido a explosão. Indicações de segurança para o manuseamento de acumuladores Não abra o acumulador. Existe perigo de curto-circuito. Proteja o acumulador do calor, por exemplo, também contra radiação solar contínua, fogo, água e humidade. Existe perigo de explosão. No caso de danos e utilização indevida do acumulador, podem libertar-se vapores. Ventile com ar fresco e procure um médico em caso de má disposição. Os vapores podem irritar as vias respiratórias. Aplicações inadequadas podem provocar fugas do líquido do acumulador. Evite o contacto com este líquido. No caso de um contacto acidental, lave imediatamente com água. Se o líquido entrar em contacto com os olhos, procure auxílio médico. O líquido que escapa do acumulador pode causar irritações ou queimaduras na pele.

Carregue os acumuladores apenas com carregadores recomendados pelo fabricante. Um carregador apropriado para um determinado tipo de acumuladores pode causar um incêndio se for utilizado com outros acumuladores. O acumulador pode ser danificado por objetos afiados, como, p. ex., pregos ou chaves de fendas, ou pela aplicação de força externa. Pode ocorrer um curto- circuito interno e o acumulador pode queimar, fumegar, explodir ou sobreaquecer. Carregador Verifique sempre se a tensão de rede corresponde à indicada na placa de caraterísticas do carregador. A ficha do carregador tem de ser adequada para a tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer fichas de adaptação juntamente com ferramentas elétricas ligadas à terra. Fichas sem modificações e tomadas adequadas reduzem o risco de choques elétricos. Utilize o carregador apenas em locais secos e evite o contacto com a humidade e chuva. A penetração de água no carregador aumenta o risco de choques elétricos. Nunca o utilize o carregador se o cabo, a ficha ou o próprio aparelho estiverem danificados devido a influências externas. Entregue o carregador na oficina especializada mais próxima. Nunca abra o carregador. Em caso de avarias, entregueo numa oficina especializada. Não coloque nenhum objeto sobre o carregador e não o pouse sobre superfícies macias. Existe perigo de incêndio. Indicações de segurança especiais Antes de qualquer intervenção na ferramenta elétrica, colocar o seletor do sentido de rotação (2) na posição central. Acionar o seletor do sentido de rotação (2) ou a regulação do binário (4) só com a ferramenta completamente parada. Para identificação da ferramenta elétrica, utilizar somente chapas autocolantes. Não fazer furos na estrutura. Ruído e vibração INDICAÇÃO Consultar os valores do nível de ruído avaliado com A e os valores totais das vibrações na tabela na página 6. Os valores de ruído e de vibração foram apurados de acordo com a EN 60745. AVISO! Os valores de medição indicados são válidos para aparelhos novos. Na utilização diária, os valores de ruído e de oscilação alteram-se. INDICAÇÃO O nível de vibrações indicado nestas instruções foi medido em conformidade com um processo de medição normalizado na EN 60745 e pode ser utilizado para a comparação de ferramentas elétricas entre si. Este processo também é adequado para uma estimativa provisória da carga das vibrações. O nível de vibrações indicado representa as principais utilizações da ferramenta elétrica. No entanto, se a ferramenta elétrica for aplicada noutras situações com ferramentas de aplicação diferentes ou com insuficiente manutenção, o nível de vibrações também pode ser diferente. Isto pode aumentar claramente a carga das vibrações durante o período global de trabalho. Para uma estimativa exata da carga das vibrações, também devem ser considerados os tempos em que o aparelho está desligado ou, embora estando a funcionar, não está, de facto, em utilização. Isto pode reduzir claramente a carga das vibrações durante o período global de trabalho. Determine medidas de segurança adicionais para proteger o utilizador do efeito das vibrações, como, por exemplo: manutenção da ferramenta elétrica e das ferramentas aplicadas, manutenção das mãos quentes, organização dos ciclos de trabalho. ATENÇÃO! Com um nível de pressão acústica superior a 85 dB(A), deve usar-se proteção auditiva. Panorâmica da máquina (Figura A) 1 Interruptor Para ligar e desligar, assim como para aumentar a velocidade até ao máximo de rotações 2 Seletor do sentido de rotação 3 Seletor de velocidade 4 Anel rotativo para a regulação do binário 5 Mandril de aperto rápido 6 Iluminação do posto de trabalho 7 Punho 8 Módulo recetor para o acumulador 9 Acumulador de iões de lítio (2,5 Ah/4,0 Ah/6,0 Ah) 439.517_DD 2G 10.8 LD.book Seite 34 Donnerstag, 2. September 2021 11:07 11 DD 2G 12-

10 Tecla para desbloquear o acumulador 11 Indicação do estado do acumulador 12 Grampo para cinto 13 Suporte para bits 14 Parafuso de fixação Instruções de utilização Antes da colocação em funcionamento Desembalar a ferramenta elétrica e acessórios e verificar se o fornecimento está completo e se existem danos provocados pelo transporte. Fixar o grampo para cinto e o suporte para bits com o parafuso fornecido (Figura B). INDICAÇÃO Os acumuladores, na altura do fornecimento, não têm a carga completa. Antes do primeiro funcionamento, carregar os acumuladores completamente. Para o efeito, consultar «Carregador (Figura L)/Indicações do LED». Aplicar/substituir o acumulador Pressionar o acumulador carregado até encaixar completamente na ferramenta elétrica (Figura C).

Para desmontar, pressionar a tecla de desbloqueio (

) (Figura D). ATENÇÃO! No caso de não utilização, proteger os contactos do acumulador. Peças metálicas soltas podem provocar curto- circuitos nos contactos, existindo perigo de explosão e incêndio! Estado de carga do acumulador (Figura E) Premindo a tecla, pode verificar-se o estado de carga no LED de indicação do estado do acumulador. A indicação apaga-se após 5 segundos. Se um LED piscar, é necessário carregar o acumulador. Se, depois de se premir a tecla, nenhum LED se acender, o acumulador está avariado e tem de ser substituído. Pré-seleção do sentido de rotação (Figura F) ATENÇÃO! Alterar o sentido de rotação somente com a ferramenta elétrica completamente parada. Colocar o seletor do sentido de rotação na posição necessária: – À esquerda: contra os ponteiros do relógio (desenroscar parafusos, soltar parafusos) – À direita: no sentido dos ponteiros do relógio (furar, enroscar parafusos, apertar parafusos) – No meio: bloqueio de ligação (mudança de ferramenta, em todas as intervenções na ferramenta elétrica) Pré-seleção do binário (Figura G) ATENÇÃO! Alterar o binário somente com a ferramenta elétrica completamente parada. Colocar o anel rotativo para a regulação do binário na posição necessária. INDICAÇÃO Na posição de furar, o acoplamento de atrito está desativado. Pré-seleção da velocidade (Figura H) ATENÇÃO! Alterar a velocidade somente com a ferramenta elétrica completamente parada. Colocar o seletor na fase necessária: 1: Velocidade lenta, binário elevado 2: Velocidade elevada, binário baixo Aplicação das ferramentas (Figura I) ATENÇÃO! Antes de qualquer intervenção na ferramenta elétrica, colocar o seletor do sentido de rotação (2) na posição central. No mandril, são mantidas seguras brocas com um diâmetro de 1,5–10 mm, bits de aparafusamento de ¼", bem como suportes para bits de ¼". Segurar a ferramenta elétrica com uma mão e rodar o mandril com a outra mão. – Rodar em sentido contrário ao dos ponteiros do relógio, para abrir mais o mandril. – Rodar no sentido dos ponteiros do relógio, para fechar o mandril. Aplicar a ferramenta. Fechar completamente o mandril. Colocar o seletor do sentido de rotação na posição necessária (à esquerda/direita). Efetuar um teste de funcionamento, para testar a fixação centrada da ferramenta. Ligar a ferramenta elétrica (Figura J) Ligar o aparelho: Premir o interruptor. O interruptor da ferramenta elétrica permite um aumento gradual do número de rotações, até ao valor máximo. Desligar o aparelho: Soltar o interruptor. INDICAÇÃO – A ferramenta elétrica dispõe de um travão que para a ferramenta em utilização imediatamente depois de se soltar o interruptor. – Com uma utilização constante da ferramenta elétrica, deverá, principalmente, trabalhar-se com o interruptor completamente pressionado. Trabalhar com a ferramenta elétrica (Figura K) ATENÇÃO! Antes de qualquer intervenção na ferramenta elétrica, colocar o seletor do sentido de rotação (2) na posição central.

3. Colocar o seletor do binário na fase necessária.

4. Colocar o seletor da velocidade na fase necessária.

5. Regular o sentido de rotação necessário.

6. Segurar a ferramenta elétrica com uma mão no punho

e assumir a posição de trabalho. Com o motor em funcionamento, nunca acionar o seletor do sentido de rotação ou a regulação do binário!

7. Ligar o aparelho.

Depois de terminado o trabalho:

8. Soltar o interruptor.

9. Colocar o seletor do sentido de rotação (2) na posição

central. Carregador (Figura L) O carregador destina-se ao carregamento de acumuladores FLEX dos tipos 1 Módulo recetor para o acumulador 2 Contactos 3 LED de mensagem de erro (vermelho) 4 LED de estado de carga (verde) 5 Ranhuras de ventilação 6 Cabo de rede com ficha de rede Indicações do LED Operação de carga ATENÇÃO! Utilizar apenas acumuladores originais no carregador incluído no fornecimento. Ligar a ficha de rede do carregador à tomada. O LED de mensagem de erro e o LED de estado de carga acendem brevemente. Inserir o acumulador no carregador, até ao encosto (Figura M). O LED de estado de carga pisca e o acumulador é carregado. Quando o acumulador estiver totalmente carregado, o LED de estado de carga acende permanentemente. Retirar o acumulador do carregador (Figura N). Desligar a ficha da tomada. Mensagens de erro Se, depois da colocação do acumulador no carregador, ocorrer umas das seguintes indicações do LED, existe uma falha no acumulador ou no carregador. O LED de mensagem de erro acende permanentemente: – O acumulador está muito quente ou muito frio. Depois de ser atingida a temperatura de carregamento do acumulador (0°C...40°C), o processo de carga inicia-se. O LED de mensagem de erro pisca ou não acende nenhum dos dois LEDs: – Retirar o acumulador do carregador. Verificar os contactos no carregador e no acumulador em relação a sujidade e, se necessário, limpar. Voltar a colocar o acumulador. Se a indicação se mantiver, o acumulador está avariado. Substituir o acumulador ou mandar verificá-lo numa oficina especializada. – Se surgir a mesma mensagem de falha com outro acumulador, existe um defeito no carregador. Mandar verificar o carregador numa oficina especializada. Indicações para uma longa duração dos acumuladores ATENÇÃO! – Nunca carregar os acumuladores com temperaturas inferiores a 0 °C ou superiores a 40 °C. – Não carregar os acumuladores num ambiente com elevada humidade ou temperatura ambiente. – Não tapar os acumuladores, nem o carregador durante a operação de carga. – Desligar a ficha de rede do carregador depois de terminada a operação de carga. Durante a operação de carga, o acumulador e o carregador aquecem. Isso é normal! Os acumuladores de iões de lítio não apresentam o conhecido efeito «Memory». Apesar disso, um acumulador, antes de ser carregado, deve estar totalmente descarregado e a operação de carga tem de ser sempre totalmente concluída. Se os acumuladores não forem utilizados por um longo período de tempo, eles devem ser parcialmente carregados e guardados em local fresco. Manutenção e tratamento Limpeza AVISO! Ao trabalhar-se com metais e em caso de utilização extrema, pode depositar-se pó condutivo no interior da estrutura. Limpar regularmente a ferramenta elétrica e as ranhuras de ventilação. A frequência da limpeza depende do material a trabalhar e da duração da utilização. Limpar, regularmente, com ar comprimido seco, o interior da estrutura com motor. Deixar a ferramenta elétrica em funcionamento. Carregador AVISO! Antes de qualquer intervenção, desligar a ficha da tomada. Não utilizar água ou produtos de limpeza líquidos. Eliminar a sujidade e o pó da estrutura do aparelho com um pincel ou um pano seco. Reparações As reparações devem ser executadas, exclusivamente, por Serviços Técnicos autorizados pelo fabricante. vermelho verde apagado inter- mitente Acumulador em carregamento. apagado aceso Operação de carga terminada. Carregamento de manutenção. Consultar «Operação de carga». inter- mitente apa- gado Acumulador está demasiado quente ou demasiado frio. aceso apa- gado Acumulador ou carregador está avariado. Consultar «Mensagens de erro». 439.517_DD 2G 10.8 LD.book Seite 36 Donnerstag, 2. September 2021 11:07 11 – AP 12/2,5 – AP 12/5,0 – AP 10,8/2,5 – AP 10,8/4,0 – AP 10,8/6,0DD 2G 12-LD

Peças de reparação e acessórios Para mais acessórios, principalmente ferramentas de aplicação, consulte o catálogo do fabricante. Desenhos de explosão e listas de peças de reparação podem ser consultados na nossa Homepage: www.flex-tools.com Transporte A quantidade equivalente de lítio dos acumuladores incluídos no fornecimento é inferior aos valores limite em vigor. Por isso, o acumulador, como peça isolada, e a ferramenta elétrica, com os elementos incluídos no seu fornecimento, não estão sujeitos a normas nacionais ou internacionais sobre materiais perigosos

No transporte de vários aparelhos com acumuladores de iões de lítio, estas normas podem tornar-se relevantes e exigir medidas especiais de segurança (p. ex., para a embalagem). Neste caso, informe-se sobre as normas em vigor no país de utilização. Conformidade Declaramos, sob nossa inteira responsabilidade, que o produto descrito na página 6 se encontra em conformidade com as normas e os documentos normativos seguintes: EN 60745 de acordo com as determinações das diretivas 2014/30/UE, 2006/42/CE, 2011/65/CE. Responsável pela documentação técnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Indicações sobre reciclagem AVISO! As ferramentas elétricas fora de serviço devem ser inutilizadas antes de serem eliminadas: – ferramentas elétricas com conexão à rede por remoção do cabo de rede, – ferramentas elétricas com acumulador por remoção do acumulador. Só para os países da UE. Não coloque as ferramentas elétricas no lixo doméstico! Em conformidade com a Diretiva Europeia 2012/19/CE sobre aparelhos elétricos e eletrónicos usados e com a transposição para o Direito Nacional, as ferramentas elétricas usadas têm de ser reunidas separadamente e encaminhadas para o reaproveitamento sem poluição do meio ambiente. Recuperação de matérias-primas em vez de eliminação de resíduos. O aparelho, os acessórios e a embalagem devem ser encaminhados para reaproveitamento compatível com o meio ambiente. A identificação dos componentes de plástico permite a correta separação para reciclagem. AVISO! Não deitar acumuladores/baterias no lixo doméstico, para o fogo ou para a água. Não abrir acumuladores já inutilizados. Os acumuladores/baterias devem ser reunidos e reciclados de forma não poluente para o meio ambiente. Só para os países da UE: De acordo com a diretiva 2006/66/CE, acumuladores/ baterias com defeito ou fora de uso têm de ser reciclados. INDICAÇÃO Informe-se sobre possibilidades de reciclagem junto do agente especializado. Exclusão de responsabilidades O fabricante e seus representantes não se responsabilizam por danos e perda de lucros, resultantes da interrupção do negócio, provocada pelo produto ou pela possível não utilização do mesmo. O fabricante e seus representantes não se responsabilizam por danos provocados por uma utilização inadequada ou em conjugação com produtos de outros fabricantes. 439.517_DD 2G 10.8 LD.book Seite 37 Donnerstag, 2. September 2021 11:07 11DD 2G 12-LD
