DD 2G 12LD - Elektrická vŕtačka Flex - Bezplatný návod na obsluhu

Značka	Flex
Model	DD 2G 12LD
Typ produktu	Bezdrôtová vŕtačka-skrutkovač
Menovité napätie	12 V
Typ skľučovadla	Samosvorné skľučovadlo, Ø 1,5 – 10 mm
Rýchlosti	2 rýchlosti (pomalá/vysoký krútiaci moment, rýchla/nízky krútiaci moment)
Krútiaci moment	17 polôh krútiaceho momentu + vŕtanie
Vŕtací výkon (drevo)	20 mm
Vŕtací výkon (kov)	10 mm
Hmotnosť (s batériou)	1,3 kg
Napájanie	Lítium-iónová batéria 12 V (kompatibilná s AP 12/2,5; AP 12/5,0; AP 10,8/2,5; AP 10,8/4,0; AP 10,8/6,0)
Osvetlenie	LED pracovné osvetlenie
Smer otáčania	Reverzibilné (vľavo/vpravo)
Bezpečnosť	Brzda motora, automatické zastavenie, ochrana proti preťaženiu
Údržba	Čistiť suchým stlačeným vzduchom; nepoužívať vodu
Príslušenstvo v balení	Pútko na opasok, držiak nástavcov, nabíjačka CA 10.8/CA 12
Hlavné funkcie	Skrutkovanie, vŕtanie (drevo, kov, keramika, plast)
Všeobecné informácie	Profesionálne použitie, certifikácia CE, recyklácia podľa smernice OEEZ

Často kladené otázky - DD 2G 12LD Flex

Ako zmeniť rýchlosť?

Použite prepínač rýchlosti (3) pri vypnutom prístroji. Poloha 1 pre vysoký krútiaci moment, poloha 2 pre rýchle otáčky.

Ako nastaviť krútiaci moment?

Otočte otočný krúžok (4) na požadované číslo (1-17) alebo na symbol vŕtania, pri vypnutom motore.

Ako zmeniť smer otáčania?

Prepínač (2) nastavte na ľavý (proti smeru hodinových ručičiek) alebo pravý (v smere hodinových ručičiek) len pri vypnutom motore.

Ako nainštalovať vrták?

Prepínač smeru otáčania nastavte do stredovej polohy. Otvorte skľučovadlo otáčaním proti smeru hodinových ručičiek, vložte nástroj a potom utiahnite otáčaním v smere hodinových ručičiek.

Ako nabíjať batériu?

Zapojte nabíjačku, vložte batériu až na doraz. Zelená LED počas nabíjania bliká, po nabití svieti nepretržite. Potom odpojte.

Čo robiť, ak sa batéria nenabíja?

Skontrolujte teplotu (0-40°C). Vyčistite kontakty. Ak bliká kontrolka chyby, batéria je chybná. Skúste inú batériu. Ak problém pretrváva, kontaktujte servis.

Ako čistiť vŕtačku?

Na čistenie vetracích otvorov a vnútra puzdra používajte suchý stlačený vzduch. Nikdy nepoužívajte vodu ani tekuté prostriedky.

Aké príslušenstvo je kompatibilné?

Vrtáky od 1,5 do 10 mm, skrutkovacie nástavce 1/4", držiak nástavcov. Používajte len originálne batérie a nabíjačky FLEX.

Ako používať pútko na opasok?

Pútko na opasok pripevnite priloženými skrutkami (obr. B). Umožňuje zavesenie nástroja na opasok pre ľahkú prepravu.

Je vŕtačka vhodná na profesionálne práce?

Áno, je navrhnutá na profesionálne použitie v priemysle a remeslách, s robustnou konštrukciou a vysokým výkonom.

NÁVOD NA OBSLUHU DD 2G 12LD Flex

zatel stavu akumulátoru

12

na na pásek

13

ik bitü

14

vňovací šroub

Návod k použití

Za technické podklady zodpovídá:

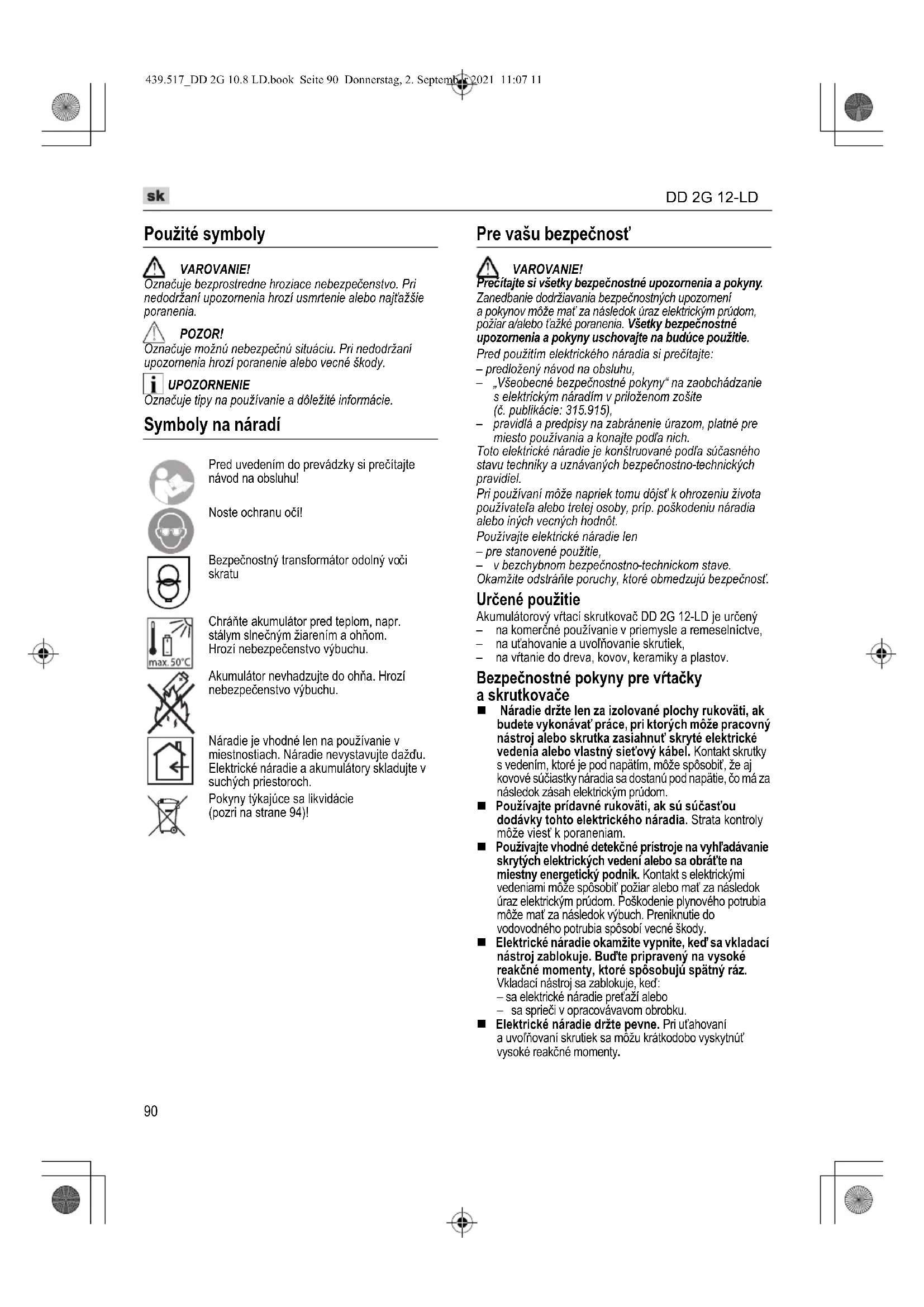

Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržani upozornenia hrozi usmrtenie alebo najťažšie poranenia.

POZOR!

Označuje možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.

UPOZORNENIE

Označuje tipy na používanie a dôležité informácie.

Symboly na náradí

Chráňte akumulátor pred teplom, napr. stálym slnečným žiarením a ohňom. Hrozí nebezpečenstvo výbuchu.

Náradie je vhodné len na používanie v miestnostiach. Náradie nevystavujte daždu. Elektrické náradie a akumulátory skladujte v suchých priestoroch.

Pokyny týkajúce sa likvidácie (pozri na strane 94)!

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Zanedbanie dodržiavania bezpečnostných upozomení a pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo tážké poranenia. Všetky bezpečnostné upozornenia a pokyny uschovajte na budúce použitie.

- „Všeobecné bezpečnostné pokyny“ na zaobchádzanie s elektrickým náradím v priloženom zošite (č. publikácie: 315.915),

- pravidlá a predpisy na zabránenie úrazom, platné pre miesto používania a konajte podľa nich.

Toto elektrické náradie je konštruované podľa súčasného stavu techniky a uznávaných bezpečnostno-technických pravidiel.

Pri použivaní môže napriek tomu dôjsť k ohrozeniu života používateľa alebo tretej osoby, príp. poškodeniu náradia alebo iných vecných hodnôt.

Používajte elektrické náradie len

– pre stanovené použitie,

- v bezchybnom bezpečnostno-technickom stave.

Okamžite odstráňte poruchy, ktoré obmedzujú bezpečnosť.

Určené použitie

Akumulátorový vrtací skrutkovač DD 2G 12-LD je určený – na komerčné používanie v priemysle a remeselníctve,

- na ut'ahovanie a uvol'ňovanie skrutiek,

- na vrtanie do dreva, kovov, keramiky a plastov.

Náradie držte len za izolované plochy rukoväti, ak budete vykonávat' práce, pri ktorých môže pracovný nástroj alebo skrutka zasiahnut' skryté elektrické vedenia alebo vlastný siet'ový kábel. Kontakt skrutky s vedením, ktoré je pod napátim, môže spôsobit', že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah elektrickým prúdom.

■ Používajte prídavné rukoväti, ak sú súčasťou dodávky tohto elektrického náradia. Strata kontroly môže viest’ k poraneniam.

■ Používajte vhodné detekčné prístroje na vyhľadávanie skrytých elektrických vedení alebo sa obrát’te na miestny energetický podnik. Kontakt s elektrickými vedeniami môže spôsobit požiar alebo mať za následok úraz elektrickým prúdom. Poškodenie plynového potrubia môže mať za následok výbuch. Preniknutie do vodovodného potrubia spôsobí vecné škody.

Elektrické náradie okamžite vypnite, keď sa vkladací nástroj zablokuje. Budťe pripravený na vysoké reakčné momenty, ktoré spôsobujú spätný ráz. Vkladací nástroj sa zablokuje, keď:

- sa elektrické náradie preťaží alebo - sa sprieči v opracovávavom obrobku.

■ Elektrické náradie držte pevne. Pri ut'ahovaní a uvolňovaní skrutiek sa môžu krátkodobo vyskytnút vysoké reakčné momenty.

DD 2G 12-LD

sk

■ Zaistite obrobok. Obrobok, ktorý je uchytený upínacími zariadeniami alebo zverákom, je držaný spol'ahlivejšie ako vašou rukou.
■ Skôr než elektrické náradie odložíte, počkajte, kým sa úplne nezastaví. Vkladací nástroj sa môže zachytit' a viest' k strate kontroly nad elektrickým náradím.
Používajte len originálne akumulátory s napátím, ktoré je uvedené na výrobnom štitku vášho elektrického náradia. Pri použití iných akumulátorov, napr. napodobnenín, repasovaných akumulátorov alebo cudzích výrobkov, hrozí nebezpečenstvo poranení a vecných škód následkom výbuchu akumulátora.

Bezpečnostné upozornenia pre zaobchádzanie s akumulátormi

■ Neotvárajte akumulátor. Hrozí nebezpečenstvo skratu.
■ Chráňte akumulátor pred horúčavou, napr. aj pred stálym slnečným žiarením, ohňom, vodou a vlhkost'ou. Hrozí nebezpečenstvo výbuchu.
■ Pri poškodení a nesprávnom použití akumulátora môžu unikat' pary. Zaistite prívod čerstvého vzduchu a pri problémoch vyhl'adajte lekársku pomoc. Pary môžu dráždiť dýchacie cesty.
- Ak sa akumúlátor použiva nevhodne, môže z neho unikať kvapalina. Vyhýbajte sa kontaktu s ňou. V prípade náhodného kontaktu umyte postihnuté miesto vodou. Ak sa dostane akumulátorová kvapalina do oči, vyhládajte okrem toho aj lekársku pomoc. Vytekajúca kvapalina môže spôsobit' podráždenie pokožky alebo popáleniny.
Akumulátory nabíjajte len nabíjačkami, ktoré odporúča výrobca. Ak nabíjate nabíjačkou určenou pre určitý druh akumulátorov iné akumulátory, hrozí nebezpečenstvo požiaru.
■ Špicatými predmetmi, ako napr. klince alebo skrutkovače alebo pôsobením vonkajšej sily môže dôjst' k poškodeniu akumulátora. Môže dôjst' k internému skratu a vznieteniu, vzniku dymu, výbuchu alebo k prehriatiu akumulátora.

Nabíjačka

■ Vždy skontrolujte, či siet'ové napätie, ktoré je uvedené na výrobnom štítku nabíjačky, zodpovedá uvedenému napätiu.
Zástrčka prívodnej šnúry nabíjačky sa musí hodit' do napájacej zásuvky. Zástrčka sa v žiadnom pripade nesmie menit'. Pri uzemnených spotrebičoch nepoužívajte spolu s nimi žiadne adapté. Nezmenená zástrčka a vhodná zásuvka znižujú riziko úrazu elektrickým prúdom.
Nabíjačku používajte len v suchých miestnostiach a zabráňte jej styku s mokrom a dažďom. Vniknutie vody do nabíjačky zvyšuje riziko úrazu elektrickým průdom.
Nabijačku nikdy nepouživajte, keď je poškodený kábel, zástrčka alebo samotný prístroj vonkajšími vplyvmi. Nabijačku odneste do najbližšieho špecializovaného servisu.
Nabijačku v žiadnom prípade neotvárajte. V prípade poruchy ju odneste do špecializovaného servisu.
■ Na nabíjačku neklad'te žiadne predmety a neumiestňujte ju na mäkké povrchy. Hrozí nebezpečenstvo požiaru.

Špeciálne bezpečnostné pokyny

■ Pred všetkými prácami na elektrickom náradí nastavte prepínač predvolby smeru otáčania (2) do strednej polohy.
■ Prepínač predvol'by smeru otáčania (2), príp. nastavenie krútiaceho momentu (4) aktivujte len vtedy, ked' je nástroj zastavený.
■ Na označenie elektrického náradia používajte iba lepiace štítky. Nevítajte žiadne diery do telesa náradia.

Hlučnost' a vibrácia

UPOZORNENIE

Hodnoty hladiny hluku ako aj celkové hodnoty vibrácií, vyhodnotenés filtrom A, si zistite v tabul'ke na strane 6. Hodnoty hluku a vibrácií boli zistené podl'a EN 60745.

VAROVANIE!

Uvedené namerané hodnoty platia pre nové náradie. Pri dennom použivani sa hodnoty hlučnosti a vibrácii menia.

UPOZORNENIE

Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorů stanovuje norma EN 60745 a je možné ju použiť na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie kmitavého namáhania. Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia. Ak sa však elektrické náradie používa na iné aplikácie, s odlišnými pracovnými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšiť. Toto môže kmitavé namáhanie v priebehu celej pracovnej zmeny podstatne zvýšiť. Pre presný odhad kmitavého namáhania by sa mali tiež zohl'adnit doby, v ktorých je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepouživa. Toto môže kmitavé namáhanie v priebehu celej pracovnej zmeny zretel'ne redukovat. Stanovte dodatočné bezpečnostné opatrenia na ochranu obsluhy pred účinkami vibrácií, ako napriklad: údržba elektrického náradia a vložených nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.

POZOR!

Pri akustickom tlaku vyššom ako 85 dB(A) používajte ochranu sluchu.

Prehl'ad (Obrázok A)

1	V	y	p	í	n	a	č
	Na zapnutie a vypnutie, ako aj na nabehnutie až na maximálne otáčky
2	Prepinač predvol'by smeru otáčania
3	V	o	l	i	č rýchlosti
4	O	t	o	čný krúžok pre nastavenie krútiaceho momentu
5	Rýchloupínacie skl'učovadlo
6	Pracovné osvetlenie
7	R	u	k	o	v	ä	t'

sk

DD 2G 12-LD

8 Šachta na zasunutie akumulátora

9 Lítium-iónový akumulátor

10 Odist'ovacie tlačidlo pre akumulátor

11 Indikácia stavu akumulátora

12 Spona na opasok

13 Držiak hrotov

14 Upevňovacia skrutka

Návod na obsluhu

Pred uvedením do prevádzky

■ Vybalte elektrické náradie a príslušenstvo a skontrolujte kompletnost dodávky a prepravné poškodenia.
■ Sponu na opasok, príp. držiak hrotov upevnite priloženou skrutkou (Obrázok B).

UPOZORNENIE

Akumulátory nie sú pri dodávke úplne nabité. Pred prvým použitím akumulátory úplne nabite. Pozri „Nabíjačka (Obrázok L)/Proces nabijania“.

Vloženie/výmena akumulátora

Nabitý akumulátor zatlačte do elektrického náradia tak, aby sa úplne zaistil (Obrázok C).
■ Pri vyberaní stlačte zaistovacie tlačidlá (1.) a akumulátor vytiahnite (2.) (Obrázok D).

POZOR!

Pri nepouživani chránte kontakty akumulátora. Voľné kovové časti môžu vytvorit' krátke spojenie kontaktov, hrozí nebezpečenstvo výbuchu a požiaru!

Stav nabitia akumulátora (Obrázok E)

■ Stlačením tlačidla sa môže na LED indikácii stavu nabitia akumulátora skontrolovať stay nabitia.

Indikácia po 5 sekundách zhasne.

Ak niektorá z LED bliká, akumulátor sa musí nabiť. Ked' po stlačení tlačidla nesvieti žiadna LED, akumulátor je chybný a musí sa vymenit'.

Predvol'ba smeru otáčania (Obrázok F)

POZOR!

Smer otáčania sa môže menit' len vtedy, ked' je elektrické náradie zastavené.

Nastavenie prepínača predvol'by smeru otáčania do potrebnej polohy:
- Vřavo: proti smeru chodu hodinových ručičiek (vyskrutkovanie, uvol'nenie skrutiek)
- Vpravo: v smere chodu hodinových ručičiek (vřtanie, zasktutkovanie, uťahovanie skrutiek)
– V strede: Blokovanie zapnutia (výmena nástroja, pri prácach na elektrickom náradi)

Predvol'ba krútiaceho momentu (Obrázok G)

POZOR!

Krútiaci moment sa môže menit' len vtedy, ked' je elektrické náradie zastavené.

Nastavte otočný krúžok pre nastavenie krútiaceho momentu do potrebnej polohy.

1–17: Skrutkovanie

Vítanie

UPOZORNENIE

V polohe vrtania je klzná spojka deaktivovaná.

Predvol'ba rýchlosti (Obrázok H)

POZOR!

Rýchlost' sa môže menit' len vtedy, ked'je elektrické náradie zastavené.

■ Nastavenie voliča na potrebný stupeň:
1: nízka rýchlost, vysoký krútiaci moment
2: vysoká rýchlost', nízky krútiaci moment

Vloženie nástrojov (Obrázok I)

POZOR!

Pred všetkými prácami na elektrickom náradí nastavte prepínač predvoľby smeru otáčania (2) do strednej polohy. V sklučovadle vrtáka sa bezpečne držia vrtáky s priemerom

1,5 – 10 mm, skrutkovacie hroty 14 " a držiaky hrotov 14 ".

■ Vykonajte skúšobný chod, aby ste skontrolovali vystredené uchytenie nástroja.

Zapnite elektrické náradie (Obrázok J)

Zapnutie náradia:

• Elektrické náradie má brzdu, ktorá elektrické náradie okamžite po uvoľnení vypínača zastaví.
• Pri trvalom použivaní elektrického náradia by sa malo pracovať predovšetkým s úplne zatlačeným vypínačom.

Práca s elektrickým náradím (Obrázok K)

POZOR!

Pred všetkými prácami na elektrickom náradí nastavte prepinač predvoľby smeru otáčania (2) do strednej polohy.

1. Vložte akumulátor.

2. Vložte nástroj (vrtáky, skrutkovacie hroty, držiak hrotov).

3. Nastavte predvol'bu krútiaceho momentu na potrebný stupeň.

4. Nastavte rýchlost' na potrebný stupeň.

5. Nastavte potrebný smer otáčania.

6. Uchopte elektrické náradie jednou rukou za rukovát a zaujmite pracovní polohu.

Pri bežiacom motore nikdy neaktivujte spínač predvol'by smeru otáčania, príp. nastavenie krútiaceho momentu!

1 Šachta na zasunutie akumulátora

červená zelená
vyp.	bliká	Akumulátor sa nabíja.
vyp. zap.		Proces nabíjania je ukončený.Udržiavacie nabíjanie.
		Pozri „Proces nabíjania“.
bliká vyp.		Akumulátor je príliš horúci alebo príliš studený.
zap. vyp.		Akumulátor alebo nabíjačka sú chybné.
		Pozri „Hlásenia chyby“.

Proces nabíjania

POZOR!

Do dodanej nabíjačky vkladajte len originálne akumulátory.

■ Zastrčte sieťovú zástrčku nabíjačky. LED hlásenia chyby a LED stavu nabitia sa krátko rozsvietia.

Akumulátor vložte až na doraz do nabíjačky (Obrázok M). LED stavu nabitia bliká a akumulátor sa nabíja. Ked' je akumulátor úplne nabitý, LED stavu nabitia svieti neprerušovane.
■ Akumuláto vyberte z nabíjačky (Obrázok N).
■ Vytiahnite siet'ovú zástrčku.

Hlásenia chyby

Ked' sa po vložení akumulátora do nabíjačky objaví indikácia prostredníctvom LED, akumulátor alebo nabíjačka sú chybné. LED hlásenia chyby svieti neprerušovane:

- Akumulátor je príliš horúci alebo príliš studený. Ked' akumulátor dosiahne teplotu nabíjania (0 °C...40 °C), začne sa proces nabíjania.

LED hlásenia chyby bliká alebo nesvieti ani jedna z dvoch LED:

• Akumulátor vyberte z nabíjačky. Skontrolujte kontakty na nabíjačke a akumulátore, príp. ich vyčistite.
  Akumulátor vložte naspät. Ak je indikácia rovnaká, akumulátor je chybný. Vymeňte akumulátor alebo ho dajte prekontrolovať v špecializovanej dielni.
• Ak sa aj pri inom akumulátore zobraží rovnaké hlásenie chyby, potom je chybná nabíjačka. Preskúšanie nabíjačky zverte špecializovanému servisu.

Upozornenia pre dosiahnutie dlhej životnosti akumulátorov

POZOR!

- Akumulátory nikdy nenabíjajte pri teplote nižšej ako 0 °C, príp. vyššej ako 40 °C.

Lítium-iónové akumulátory nemajú známy „pamäťový efekt“. Napriek tomu by sa akumulátor mal celkom vybit’ a nabíjanie sa by sa malo vždy celé dokončit’.

Ak sa akumulátory dlhší čas nepoužívajú, čiastočne ich nabite a skladujte v chlade.

Pri opracovaní kovov sa môže pri extrém-nom nasadení vo vnútornom priestore telesa náradia usadzovať vodivý prach. Elektrické náradie a vetracie štrbiny pravidelne čistíte. Častosť čistenia závisí od opracovávaného materiálu a doby používania.

■ Vnútorný priestor telesa s motorom pravidelne vyfúkajte suchým stlačeným vzduchom. Elektrické náradie pritom nechajte bežat'.

sk

DD 2G 12-LD

Nabíjačka

VAROVANIE!

Pred všetkými prácami vytiahnite sietovú zástrčku.

Opravy zverte výhradne servisnej dielni, autorizovanej výrobcom.

Náhradné súčiastky a príslušenstvo

Đalšie príslušenstvo, najmä vkladacie nástroje, nájdete v katalógu výrobcu.

Výkresy zostavy a zoznamy náhradných súčiastok nájdete na našej webovej stránke: www.flex-tools.com

Preprava

Ekvivalentné množstvo litia obsiahnuté v akumulátoroch, ktoré sú súčasťou dodávky, sa nachádza pod príslušnými hraničnými hodnotami. Preto akumulátor ako jednotlivý dielec ani elektrické náradie s kompletným obsahom dodávky nepodlieha národným alebo medzinárodným predpisom o nebezpečnom tovare.

Pri preprave viacerých druhov náradia s lítium-iónovými akumulátormi môžu byť tieto predpisy relevantné a vyžadujú osobitné bezpečnostné opatrenia (napr. pre obal).

V takomto prípade sa informujte o predpisoch, ktoré sú platné v krajine použitia.

CE Vyhlásenie o zhode

Prehlasujeme na svoju výlučnú zodpovednosť, že výrobok opísaný na strane 6 je v súlade s nasledujúcimi normami alebo normativnymi dokumentmi:

EN 60745 podla ustanoyeni smerníc 2014/30/EÚ, 2006/42/ES, 2011/65/EÚ.

Zodpovednosť za technické podklady:

Nevyhadzujte elektrické náradie do domového odpadu! Podľa európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení (OEEZ) a jej transpozície do národného práva sa musí odpad z použitého elektrického náradia separovať a odovzdať na recykláciu v súlade s ochranou životného prostredia.

Získavanie druhotných surovín namiesto likvidácie odpadu.

Zariadenie, príslušenstvo a obal by sa mali odovzdat' na ekologickú recykláciu. Plastové časti sú označené na recykláciu podľa druhu.

VAROVANIE!

Nevyhadzujte akumulátory/batérie do domového odpadu, do ohňa alebo do vody. Akumulátory, ktoré už doslúžili, neotvárajte.

Akumulátory/batérie sa majú zbierať, recyklovať alebo likvidovať spôsobom, ktorý zohl’adňuje ochranu životného prostredia.

Len pre krajiny EÚ:

Podľa smernice 2006/66/ES sa musia chybné alebo použité akumulátory/batérie recyklovať.

UPOZORNENIE

O možnostiach likvidácie sa informujte u špecializovaného predajcu.

Vylúčenie zodpovednosti

Výrobca a jeho zástupca neručia za škody a ušlý zisk vplyvom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo eventuálne nemožnosťou jeho použitia.

Výrobca a jeho zástupca nenesú žiadnu zodpovednosť za škody, ktoré boli spôsobené neodborným použitím alebo v spojení s výrob-kami iných výrobcov.

Korišteni simboli

POZOR!
